电气接线图之一次系统识图

2023
PART 02
电气识图基础
REPORTING
电气图的基本知识
电气图定义
电气图是用来阐述电气设 备、装置和元器件的连接 关系和工作原理的图形表 示。
电气图的分类
电气图根据用途和复杂程 度可分为电路图、接线图 、系统图等。
电气图的组成
电气图由各种图形符号、 文字符号和项目代号等组 成。
电气图的绘制规则
供电能。
电网
由各种电压等级的输电 线路和变电所组成，负 责电能的传输和分配。
负荷
消耗电能的设备，如电 动机、家用电器等。
调节系统
负责调节和控制电力系 统的运行，确保电力系 统的安全、稳定和经济
运行。
电力系统运行方式
01
02
03
正常运行方式
电力系统按照正常的设计 和运行参数进行运行。
事故运行方式
电力系统在发生事故后， 采取相应的措施来保持运 行。
了解图纸的构成
继电保护装置图通常由多个 部分组成，了解各部分的名 称和作用有助于更好地理解 图纸内容。
分析逻辑关系
在继电保护装置图中，各部 分之间存在一定的逻辑关系 ，通过分析这些关系可以更 好地理解图纸的含义。
结合实际操作
在识读继电保护装置图时， 应结合实际操作和经验，以 便更好地理解图纸内容并正 确应用。
控制逻辑部分
包括各种控制元件、继电器、接触器等，用 于实现电路的控制逻辑。
执行部分
包括电动机、电磁阀等，用于实现电路的输 出控制。
电源部分
包括电源变压器、整流器等，为电路提供所 需电源。
保护部分
包括熔断器、热继电器等，用于保护电路和 设备的安全。
电气控制电路图的识读方法

（3）能对变配电所的所址进行布局。
3.素养目标：
（1பைடு நூலகம்培养勇于探索的创新精神和科研精神。
（2）树立正确的学习观和价值观。
重、难点
重点
供配电所电气主接线图的基本要求、变配电所的总体布置要求
难点
电气主接线图的5种基本接线方式
教学方法
讲授法、讨论法、问答法
教学用具
教材、课件、教案等
教学流程
教学环节
教学内容
二、电气主接线图的基本接线方式
1.单母线接线。
2.单母线分段接线。
3.单母线带旁路接线。
4.双母线接线。
5.桥式接线。
三、总降压变电所的电气主接线图
1.单台变压器的总降压变电所电气主接线图。
2.两台主变压器的总降压变电所电气主接线图。
（1）一次侧采用内桥接线、二次侧采用单母线分段接线的总降压变电所电气主接线图。
备注
情境导入
【师】请学生举例讲一讲日常生活中具体的电气线路。
【生】积极讨论并回答老师提出的问题，对于不理解的部分认真听讲，并做好听课笔记。
讲授新知
任务1 供配电所的一次电气主接线图
一、电气主接线图的基本要求
（1）保证供电的安全性。
（2）保证供电的可靠性。
（3）具有灵活性和方便性。
（4）具有经济性。
（5）具有发展和扩建的可能性。
1.常见的车间变电所电气主接线图。
（1）高压侧采用隔离开关-熔断器或跌落式熔断器控制的车间变电所电气主接线图。
（2）高压侧采用负荷开关-熔断器控制的车间变电所电气主接线图。
（3）高压侧采用隔离开关-断路器控制的车间变电所电气主接线图。
（5）一路进线、两台主变压器、高压侧单母线、低压侧采用单母线分段接线的车间变电所电气主接线图。

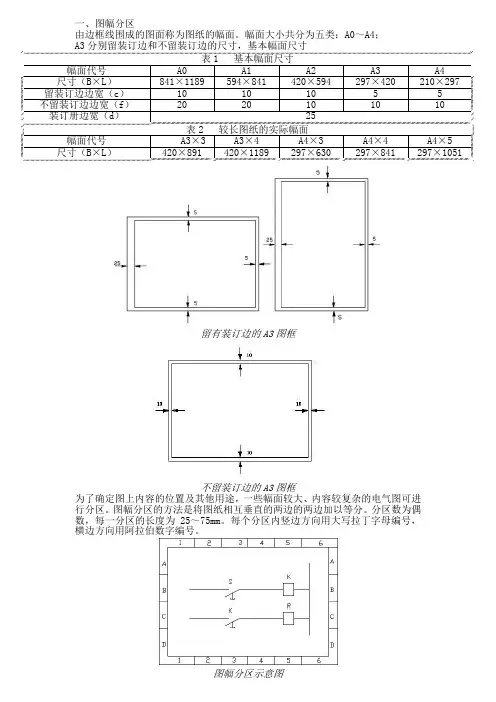

一、图幅分区由边框线围成的图面称为图纸的幅面。

幅面大小共分为五类：A0～A4；A3分别留装订边和不留装订边的尺寸，基本幅面尺寸表1 基本幅面尺寸幅面代号A0 A1 A2 A3 A4 尺寸（B×L）841×1189594×841420×594297×420210×297留装订边边宽（c）10 10 10 5 5不留装订边边宽（f）20 20 10 10 10装订册边宽（d）25表2 较长图纸的实际幅面幅面代号A3×3A3×4A4×3A4×4A4×5尺寸（B×L）420×891420×1189297×630297×841297×1051留有装订边的A3图框不留装订边的A3图框为了确定图上内容的位置及其他用途，一些幅面较大、内容较复杂的电气图可进行分区。

图幅分区的方法是将图纸相互垂直的两边的两边加以等分。

分区数为偶数，每一分区的长度为25～75mm。

每个分区内竖边方向用大写拉丁字母编号，横边方向用阿拉伯数字编号。

图幅分区示意图图幅分区后相当于建立了一个坐标，分区代号用该区域的字母和阿拉伯数字表示。

如在图中，继电器线圈区号为B5，电阻的区号为C5。

2.图的布局二、图的布局图的合理布局会对正确、快速的读图带来很大影响。

图合理布局的原则是：便于绘制、易于识读、突出重点、均匀对称、清晰美观。

布局要点是：从总体到局部，从一次到二次，从主到次，从左到右，从上到下，从图形到文字。

元件的排列一般应按因果关系、动作顺序从左到右或从上到下布置。

例在图（a）、(b)中，S、K3、Q闭合后，K1动作；K1的动合触点闭合后，K2动作。

如不按这一顺序阅读则很难读懂。

（a）水平布局 (b) 垂直布局图的布局示例三、连接线是构成电气工程图的主要组成部分，连接线可分别表示导线、导线组、电缆、电力线路、信号线路、母线、总线以及用以表示某一电磁关系、功能关系等的连线。

三相交流电动机：相线端子：U、V、W；零线端子：N 直流电动机：正极端子：C、负极端子：D；中间线端子：M
相位标记
交流三相系统：第1相（L1、黄色） 第2相（L2、绿色） 第3相（L2、红色） N线及PEN线（淡蓝色） PE线（黄绿双色） 直流系统：正极（L+、褚色）
负极（L-、蓝色）
集中表示法:
单塑绝缘铜导线—额定电压500V—三相导线截面积16mm2+中性线截面积10mm2
②
TMY—3（80×6）+1（30×4）
硬铜母线—3相、相线截面（宽 × 厚）80mm×6mm+中性线截面（宽 × 厚） 30mm×4mm
③
BLV—500—（3×70+1×35）SC70—WE
聚氯乙烯绝缘铝导线—额定电压500V—三相导线截面积70mm2+中性线截面积 35mm2—穿内径为70mm的焊接钢管—沿墙明敷 PC20—WC：直径20mm的硬质塑料管、沿墙暗敷
LAJ-6 600/5
断路器 SN10 10/600 10千伏 隔离开关 CN8 10T/600
GN-10T
1X
2X
LQJ-10 200/5
3X
4X
表示接线信息的电气图
端子接线图
磁性开关 电容式接近开关 电感式接近开关 光电传感器
X0 X1 X2
X3 PLC FX2N COM
Y0 Y1 Y2 Y3
变电站3
380/220V 旅 游 点 住 宅
发电厂
输电线
区域变电站
T3 T1
升压变压器
10KV
380传输线 35～500KV
区域变电站
电 力 系 统 图
T4
6KV
