建筑CAD平面图详细讲解绘制

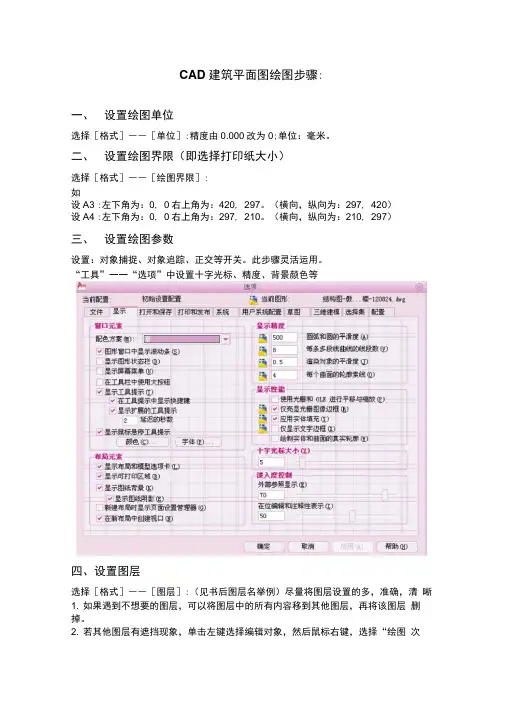

CAD建筑平面图绘图步骤:一、设置绘图单位选择［格式］――［单位］:精度由0.000改为0;单位：毫米。

二、设置绘图界限（即选择打印纸大小）选择［格式］――［绘图界限］:如设A3 :左下角为：0, 0右上角为：420, 297。

（横向，纵向为：297, 420）设A4 :左下角为：0, 0右上角为：297, 210。

（横向，纵向为：210, 297）三、设置绘图参数设置：对象捕捉、对象追踪、正交等开关。

此步骤灵活运用。

“工具”一一“选项”中设置十字光标、精度、背景颜色等四、设置图层选择［格式］――［图层］:（见书后图层名举例）尽量将图层设置的多，准确，清晰1. 如果遇到不想要的图层，可以将图层中的所有内容移到其他图层，再将该图层删掉。

2. 若其他图层有遮挡现象，单击左键选择编辑对象，然后鼠标右键，选择“绘图次序”——前置或者后置五、绘制图框、标题栏在图框、标题栏图层1：1 绘制图框标题栏图幅图框（单位mm）1:500 ——A0——14850*10500（左框625，其他250）1:200 ——A1 ——84000*59400（左框5000，其他2000）1:100 ——A2——59400*42000（左框2500，其他1000）—A3——42000*29700 （左框2500，其他1000）1:50 ——A4——29700*21000（左框1250，其他500）1:3017820*12600 （左框750，其他300）1:10 ——A2/100——5940*4200 （左框250，其他100）1.如果同一张图纸出现两个比例，放大的比例尺要按照和缩小比例尺的关系进行倍数调整。

比如1:100 和1:50 在同一个图框中，那么选择1:100 的图框，1:100 的图纸按实际尺寸绘图，则1:50 的图要按实际尺寸*2 来画图，需要注意的是，在之后的标注里面，1:50 的图要按原尺寸进行标注。

六、确定图框标题栏放大的倍数为满足1：1 绘图，应根据合理布图确定图纸放大的倍数。

如何在CAD中绘制楼层平面图楼层平面图是建筑设计中重要的一部分，它可以清晰地展示建筑物各个楼层的布局和空间分配。

通过使用CAD软件，我们可以高效地绘制出精确的楼层平面图。

下面将介绍一些CAD中绘制楼层平面图的基本步骤和技巧。

第一步是建立一个新的绘图文件。

打开CAD软件并选择新建绘图文件。

在新建绘图文件设置中，我们可以设置绘图的单位和尺寸，通常使用米或毫米作为单位，根据实际情况选择合适的比例尺。

接下来，我们需要设置图层。

图层可以帮助我们更好地组织和管理绘图元素。

通常，我们可以设置建筑物外轮廓、墙体、门窗、家具等不同的图层。

通过设置图层的颜色和线型，可以更方便地辨识和编辑不同的元素。

确保每个元素都在正确的图层上，这样可以避免在后期编辑时出现混乱。

在绘制楼层平面图之前，我们应该先完成建筑的平面规划。

通过分析建筑的功能需求和空间布局，确定每个房间的位置、大小和形状等。

在CAD软件中，我们可以使用线段、矩形、圆等基本的绘图工具来绘制建筑物的平面结构。

根据实际尺寸和比例，绘制建筑物的外墙轮廓和内部墙体。

绘制墙体时，可以使用矩形工具或直线工具绘制每面墙体的外轮廓。

确保墙体之间的连接是精确的，并遵循建筑的平面规划。

使用CAD软件的偏移命令可以轻松地创建内墙和隔墙。

在绘制内墙时，可以使用细线或虚线来区分内墙和外墙。

在墙体绘制完成后，我们可以继续绘制门窗。

通过使用CAD软件提供的符号库或自定义符号，我们可以快速、准确地绘制不同类型的门窗。

确保门窗的位置和尺寸与平面规划一致。

此外，我们还可以绘制其他设计元素，如楼梯、阳台等。

一旦楼层平面图的主要结构和元素已经绘制完成，我们可以开始添加更多的细节。

这包括绘制家具、设备、标识等。

我们可以使用CAD 软件提供的2D符号库，选择适当的家具和设备符号，并将其放置在正确的位置上。

确保符号的比例和大小与实际一致。

在绘制过程中，我们还可以使用CAD软件提供的测量工具，确保尺寸和距离的准确性。

将细点画线图层置为当前层，按尺寸绘出一个边墙和一个中间墙的轴线，如图所示
1）从格式菜单中，单击“多线样式”，弹出对话框如左图所示 ； 2）单击对话框中的“修改”按钮，弹出“修改多线样式”对话框，如右图所示； 3）在对话框中，勾选“起点”和“端点”的直线封口，如右图所示。单击“确定”按钮关闭；
将“粗实线”图层置为当”选项设 置为“240”。 追踪定位门窗位置绘出墙线，如图所示。
3）启用复制命令，复制窗子；再“夹点编辑”内部墙体向左右拉平，如图所示。
4）绘制楼梯平面图，如图所示。
启用“拉伸”命令，将卫生间和盥洗室门向左右各拉伸距离300，如图所示。
绘制门洞线，启用“分解”命令，将卫生间墙分解，然后修剪出门洞，如图所示。
4）“注释比例”选择1：100；标注尺寸如图所示
1）启用阵列命令，设置列数为5，列偏移3600。选择对象为中间墙线、门窗线及相关的尺寸标注。
2）阵列后图形如图所示。
1）删除楼梯间内的文字和门线；启用“拉伸”命令，将墙体向左右拉伸，如图红框所示位置。
2）启用“拉伸”命令，将上部尺寸向上拉伸距离约1300左右；绘制凸出的墙体如图所示。
1）双击任一墙线，用“T形合并”编辑多线如右图所示。
将“细实线”图层置为当前层，绘制门窗图例，如图所示
1）“注释比例”选择1：100；文字样式选择为“Annotative”，字高选择为“2.5”和“2”。 2）写出一个房间的汉字，如图所示。
1）修改“Annotative”尺寸标注样式，如左图红线框标示； 2）勾选“固定长度的尺寸界线”，“长度”设为5，如中间图红线框标示； 3）将箭头修改为建筑标记，如右图红线框标示。

cad画建筑平面图教程CAD是计算机辅助设计的缩写，是一种专业的绘图软件，广泛应用于建筑行业。

建筑平面图是建筑设计中的重要内容之一，它是建筑师通过CAD软件绘制的建筑物的俯视图。

首先，打开CAD软件，选择“新建”开始一个新的绘图任务。

然后，选择“图幅”选项，这是确定绘图范围的关键步骤。

根据实际需求，在“图幅”选项中选择合适的图纸大小和比例。

接下来，确定平面图的布局。

在CAD软件中，我们可以通过创建图层来组织和管理不同的图形元素。

例如，可以创建一个墙体图层，一个家具图层，一个门窗图层等。

这样做的好处是可以轻松地对特定元素进行编辑和修改。

然后，开始绘制建筑物的外部轮廓。

通过选择“线”工具，画出建筑物的外墙线条。

在轮廓绘制完成后，可以使用“偏移”工具创建墙体的厚度。

然后，开始绘制门窗的位置和尺寸。

使用“矩形”工具绘制门窗的外框，然后使用“修剪”工具将其与墙体连接。

在绘制建筑物的外部轮廓之后，可以开始绘制建筑物的内部布局。

根据设计图纸，使用“线”工具绘制墙体内部的间隔墙，可以选择创建不同的图层来区别不同类型的墙体。

接下来，开始绘制家具和设备。

使用CAD软件提供的一些预设符号或自定义图形，可以轻松地绘制椅子、桌子、洗手台、浴室等标准家具和设备。

重要的是确保这些图形与实际尺寸一致，以便设计师和施工人员可以准确地了解建筑物的布局。

最后，在绘制完成后，可以对建筑平面图进行进一步的编辑和修饰。

例如，在CAD软件中，可以对绘制的图形进行缩放、旋转、移动等操作，以更好地展示建筑物的细节。

此外，还可以添加文字、标注和尺寸等附加信息，以方便对图纸的理解和使用。

绘制建筑平面图需要一定的技巧和经验，但通过CAD软件的使用，可以大大简化这个过程。

在设计和绘图的过程中，要仔细地根据设计需求和规范来进行操作。

最后，建筑平面图是建筑设计过程中的重要参考，对设计者和施工人员都具有重要的意义。
