供较大的灵活的布置空间，又具有良好的抗震性能。因此，目前这种结构体 系已在办公楼、住宅、公寓、饭店、教学楼等房屋建筑中得到广泛地应用。
•
本建筑的特点：结合建筑平面，利用间隔墙位置来布置竖向构件，剪力
墙的数量可多可少，剪力墙肢可长可短，主要考虑抗测力的需要而定，还可
以通过不同尺寸和布置以调整刚度中心的位置。由于减少了剪力墙的数量，

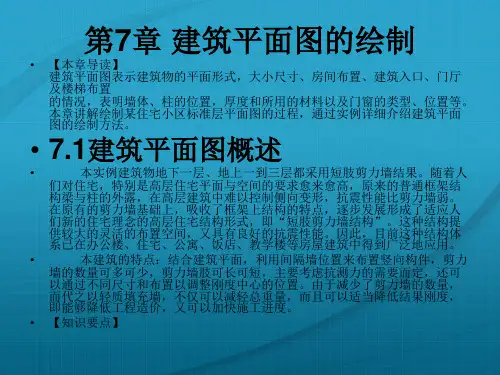

第7章 建筑平面图的绘制
• 【本章导读】 建筑平面图表示建筑物的平面形式，大小尺寸、房间布置、建筑入口、门厅 及楼梯布置 的情况，表明墙体、柱的位置，厚度和所用的材料以及门窗的类型、位置等。 本章讲解绘制某住宅小区标准层平面图的过程，通过实例详细介绍建筑平面 图的绘制方法。
• 7.1建筑平面图概述
•
2000、900、2700、1200、2300、300、2300，得到垂直辅助线。 • 6．使用“偏移”命令，将水平基准轴线分别向上偏移： • 偏移距离是：1500、900、1800、2700、750、750、1250、3250、1200、
600、900,得到水平辅助线，结果如图7-7所示。
7-7
7-26
• 7-27
• 7.3 思考与练习
• 1．思考题 • 1）绘制一张完整的建筑平面图有哪几个步骤？ • 2）用多线命令绘制墙体之前，如何设置多线样式？ • 3）门图形块在创建和插入时对图层有何要求？ • 4）写块命令与创建块命令有什么不同？ • 5）建筑图尺寸标注一般应修改哪些设置？ • 6）轴线编号有什么要求？ • 2.选择题 • 1）使用某个命令时，欲了解该命令的操作，可以（ ） • Ａ．按功能键Ｆ1 • Ｂ．按功能键 F10 • Ｃ．按功能键F2 • Ｄ．按功能键F12 • 2）文本窗口与图形编辑窗口的快速切换的功能键是（ ） • Ａ．F2 • Ｂ．F7 • Ｃ．F6 • Ｄ．F8
