cad绘制室内平面图操作步骤

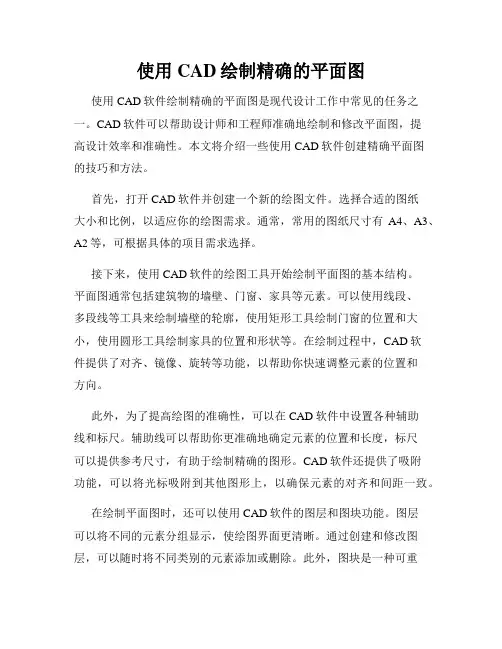

使用CAD绘制精确的平面图使用CAD软件绘制精确的平面图是现代设计工作中常见的任务之一。

CAD软件可以帮助设计师和工程师准确地绘制和修改平面图，提高设计效率和准确性。

本文将介绍一些使用CAD软件创建精确平面图的技巧和方法。

首先，打开CAD软件并创建一个新的绘图文件。

选择合适的图纸大小和比例，以适应你的绘图需求。

通常，常用的图纸尺寸有A4、A3、A2等，可根据具体的项目需求选择。

接下来，使用CAD软件的绘图工具开始绘制平面图的基本结构。

平面图通常包括建筑物的墙壁、门窗、家具等元素。

可以使用线段、多段线等工具来绘制墙壁的轮廓，使用矩形工具绘制门窗的位置和大小，使用圆形工具绘制家具的位置和形状等。

在绘制过程中，CAD软件提供了对齐、镜像、旋转等功能，以帮助你快速调整元素的位置和方向。

此外，为了提高绘图的准确性，可以在CAD软件中设置各种辅助线和标尺。

辅助线可以帮助你更准确地确定元素的位置和长度，标尺可以提供参考尺寸，有助于绘制精确的图形。

CAD软件还提供了吸附功能，可以将光标吸附到其他图形上，以确保元素的对齐和间距一致。

在绘制平面图时，还可以使用CAD软件的图层和图块功能。

图层可以将不同的元素分组显示，使绘图界面更清晰。

通过创建和修改图层，可以随时将不同类别的元素添加或删除。

此外，图块是一种可重复使用的元素，可以将常用的图案、家具或符号保存为图块，并在绘图时重复使用，提高工作效率。

除了基本元素的绘制，平面图通常还需要标注和文字说明。

在CAD软件中，可以使用标注工具为元素添加尺寸标注，以显示元素的具体尺寸。

同时，可以使用文字工具为平面图添加文字说明，以说明元素的功能、布置等信息。

当绘图完成后，可以对平面图进行进一步的修改和编辑。

CAD软件提供了各种编辑工具，如移动、复制、修改属性等，可以对元素进行调整和修改。

如果需要增加或删除元素，可以使用CAD软件提供的剪切、复制等功能。

最后，保存平面图。

在CAD软件中，可以选择合适的文件格式进行保存，如DWG、PDF等。

CAD绘制楼宇平面图的步骤CAD（Computer-Aided Design，计算机辅助设计）是一种广泛应用于建筑设计、工程设计和制图等领域的软件工具。

在绘制楼宇平面图方面，CAD可以提供高效准确的绘图功能，极大地简化了设计师的工作流程。

下面将介绍CAD绘制楼宇平面图的具体步骤，并提供一些使用技巧。

1. 收集并整理资料在开始绘制楼宇平面图之前，首先需要收集相关的资料和文件，包括建筑的设计图纸、平面布局图、尺寸规格等。

这些资料将作为参考，有助于确保绘制出准确的平面图。

同时，还需要考虑绘图所需的比例尺，以便在CAD软件中进行设置。

2. 创建图层在CAD软件中，可以使用图层（Layer）来组织和管理不同的绘图元素。

为了更好地控制绘图的组织和显示效果，建议根据需要创建不同的图层，如墙体、门窗、家具等。

通过设置每个图层的颜色、线型和线宽等属性，可以使图纸更加清晰易读。

3. 绘制基本轮廓在CAD软件的绘图界面中，首先使用直线工具绘制建筑物的基本轮廓。

根据提供的设计图纸和平面布局图，按照比例逐步描绘外墙和内墙的位置。

可以使用CAD软件提供的辅助工具，如吸附、捕捉等，帮助精确绘制墙体线段的连接关系。

4. 描绘房间布局根据平面布局图，使用CAD软件的矩形工具或多边形工具描绘各个房间的形状和位置。

可以在不同的图层中绘制不同的房间，以便后续编辑和修改。

同时，可以设置图层的显示属性，如填充颜色、透明度等，使平面图更具可读性和美观度。

5. 添加门窗和家具根据设计图纸和平面布局图，使用CAD软件的门窗工具绘制房间中的门窗位置和尺寸。

同样地，可以在不同的图层中绘制不同的门窗，以便后续编辑和修改。

此外，还可以使用CAD软件提供的家具库，快速添加和插入各种家具元素，如桌椅、床铺等。

6. 标注和注释为了使平面图更加完整和易于理解，需要添加适当的标注和注释。

在CAD软件中，可以使用标注工具绘制尺寸标注、文字注释等。

可以根据需要选择标注样式和文字字体，确保标注内容清晰可读。

CAD中绘制建筑平面图的详细步骤建筑平面图是建筑设计中非常重要的一部分，通过使用CAD软件能够快速、准确地绘制平面图。

下面将详细介绍CAD中绘制建筑平面图的步骤。

第一步，打开CAD软件，新建一个空白文件。

选择合适的页面尺寸和图层设置，通常建议选择国际标准A4纸尺寸，并新建一个图层用于绘制平面图。

第二步，开始绘制建筑的外墙轮廓。

选择线段工具，点击起点，依次点击每个拐点，最后点击终点来闭合轮廓。

如果建筑平面图有多个楼层，可以通过复制和平移来绘制其他楼层的轮廓。

第三步，绘制建筑物内部的墙体。

选择线段工具，根据平面图的比例尺，在建筑轮廓内部绘制墙体的起点和终点。

使用CAD软件的拖动和复制功能可以更方便地绘制并重复使用某些常见的墙体。

第四步，添加门窗等建筑物的开口。

选择矩形工具，绘制门窗的轮廓，然后选择修剪工具将其修剪到墙体上。

可以使用CAD软件的阵列功能来快速复制并排列多个相同的门窗。

第五步，标注和注释建筑平面图。

选择标注工具，在平面图上标注建筑物的尺寸、房间面积等信息。

选择注释工具，在平面图上添加文字描述、箭头、图例等注释。

第六步，绘制建筑物的内部布局。

使用线段工具绘制房间、走廊等内部区域的轮廓，使用填充工具填充不同的区域。

第七步，绘制建筑物的家具和设备。

选择相应的家具和设备图标库，从中选择合适的图标，并将其拖放到平面图上。

第八步，调整图层和颜色。

根据需要，可以调整不同图层的显示和颜色，使平面图更加清晰易读。

第九步，保存和打印建筑平面图。

保存平面图的文件，并选择合适的纸张和打印设置，将其打印出来或导出为其他格式的文件。

以上是CAD中绘制建筑平面图的详细步骤。

通过CAD软件的强大功能和灵活性，我们可以更高效地完成建筑设计工作，并且可以随时进行修改和调整。

希望本教程能对初学者提供一些帮助，让他们更快地掌握CAD绘图技巧。

CAD家装图纸绘制流程一、原始结构图量完房之后，绘制出原始平面图。

标注出房间尺寸，门窗尺寸。

二、墙体改造图A．反映信息：反映墙体的拆除尺寸、厚度、砌筑材料。

B．注意：当墙体拆除图与砌筑图不叠加时，只绘制一张墙体改造图。

叠加时需要绘制两张墙体改造图。

C．画法：复制原始平面图→指定图例（拆墙和筑墙图例）→设计并绘制→标注（定位尺寸和改造尺寸、厚度、材料）→添加图名图框备注：1.若墙体预留门洞一般门洞尺寸比门扇尺寸宽100左右，高度也要高100左右2.若半高墙体砌筑，可通过文字说明或绘制立面图表现3.若有砌筑地台，也应该表现尺寸和标高、材料名4.若有围砌下水管或者其他泥水工程，在图纸上也要标明相关的信息三、平面布置图A．反映信息：反映家具的布置，电器放置。

B．画法：复制墙体改造图→整理（删除墙体修改的标注、材料、尺寸）→调用对应家具图并进行布置→修改家具（电器）颜色→添加图名图框备注：家具尺寸不能随意缩小，选择家具时根据房间大小和设计风格选择合适的家具。

四、地面铺贴图A．反映信息：反映各空间地面材料的种类、规格、铺贴工艺及拼花样式、地面高低差等信息。

B．画法：复制平面布置图→整理（删除所有家具、文字说明、填充）→设计并绘制→标注（标明材料名、规格及其它信息）→添加图名图框备注：1.门槛石要填充和标注2.飘窗台要填充和标注3.铺贴瓷砖、石材等泥工材料时，所有非泥工制作的家具应该删除。

但若铺贴为木地板、地毯类的材料时，若为现场制作家具应在地面铺贴图中保留，成品家具应该删除。

五、平面面积图A．反映信息：在平面布置图的基础上，反映各空间内墙所围合的面积和周长。

其中不包括门槛的面积和窗台的面积。

B．相关的概念1. 购房面积：购房面积=建筑面积+公有面积公有率=公有面积/购房面积2. 建筑面积：包含墙体、柱子所占有的面积+实际的使用面积。

购房时所指的建筑面积中阳台只计算一半的面积，飘窗不计算面积，落地窗计算面积，结构板不计算面积，公共墙只计算一半的面积。

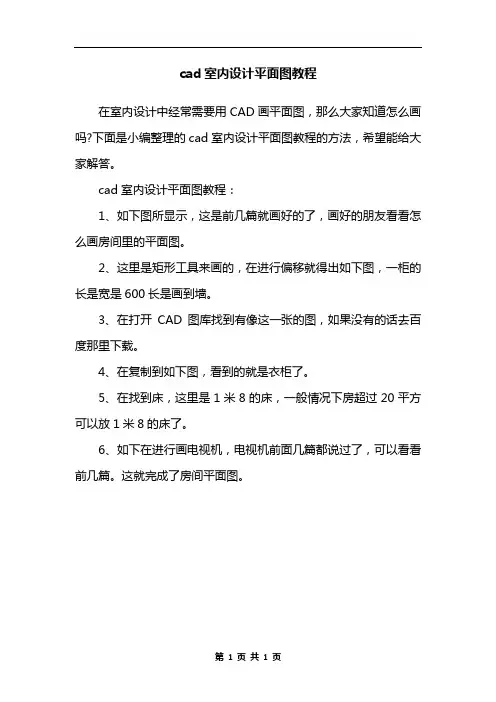

cad室内设计平面图教程
在室内设计中经常需要用CAD画平面图，那么大家知道怎么画吗?下面是小编整理的cad室内设计平面图教程的方法，希望能给大家解答。

cad室内设计平面图教程：
1、如下图所显示，这是前几篇就画好的了，画好的朋友看看怎么画房间里的平面图。

2、这里是矩形工具来画的，在进行偏移就得出如下图，一柜的长是宽是600长是画到墙。

3、在打开CAD图库找到有像这一张的图，如果没有的话去百度那里下载。

4、在复制到如下图，看到的就是衣柜了。

5、在找到床，这里是1米8的床，一般情况下房超过20平方可以放1米8的床了。

6、如下在进行画电视机，电视机前面几篇都说过了，可以看看前几篇。

这就完成了房间平面图。

第1页共1页。

AUTOCAD 绘制两居室平面图本例绘制两居室结构平面图，效果如图3-78所示。

两居室实际上即为两个卧室，从该平面图即可看出该户型为两室两厅，包括两个卧室，一个客厅和一个餐厅，以及独立的卫生间，还有两个阳台。

图3-78 两居室平面图在绘制该平面图时，首先绘制整个房间的轴线，并在轴线的基础上绘制主墙线。

然后修剪出门洞和窗洞，并将门窗图块插入到指定的位置。

接着利用【直线】、【矩形阵列】和【矩形】等工具绘制楼梯，并利用【多段线】工具绘制楼梯起跑方向线。

最后利用【图案填充】工具对相应的区域进行填充即可。

操作步骤：（1）新建图形文件，并创建【轴线】、【标注】、【墙线】、【门】、【楼梯】、【窗户】和【阳台】等图层，并切换【轴线】图层为当前层。

效果如图3-79所示。

图3-79 新建图层（2）单击【多段线】按钮，指定任意点为起点，按照如图3-80所示尺寸绘制轴线。

然后将轴线分解。

新建图层图3-80 绘制轴线 （3）切换【墙线】图层为当前层，选择【格式】|【多线样式】，新建多线样式【24WALL 】，并设置其图元偏移量分别为-120和120，以点A 为起点绘制外墙线。

然后延长相应的轴线，继续利用【多线】工具绘制内墙线，效果如图3-81所示。

图3-81 绘制墙线（4）单击【分解】按钮，将轴线分解。

然后单击【偏移】按钮，按照如图3-82所示尺寸偏移相应的轴线，并利用多线样式【24WALL 】绘制相应的内墙线。

接着新建多线样式【12W ALL 】，设置其图元偏移量分别为120和0，绘制其余的内墙线。

图3-82 绘制内墙线（5）选择【修改】|【对象】|【多线】选项，在打开的【多线编辑工具】对话框中分别单击【T 形合并】按钮和【角点结合】按钮，对墙线进行整理。

然后利用【修剪】工具修剪多余的轴线，效果如图3-83所示。

12WALL24WALL绘制外墙线绘制 内墙线图3-83 整理墙线（6）按照如图3-84所示尺寸偏移轴线，并利用【修剪】工具以偏移的轴线为修剪边界对墙线进行修剪。

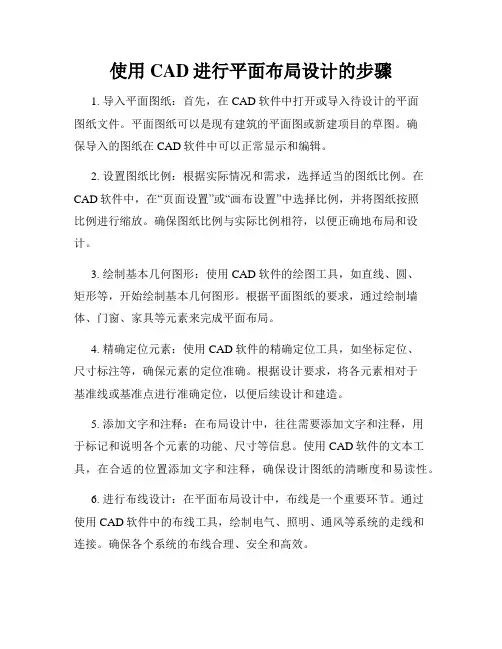

使用CAD进行平面布局设计的步骤1. 导入平面图纸：首先，在CAD软件中打开或导入待设计的平面图纸文件。

平面图纸可以是现有建筑的平面图或新建项目的草图。

确保导入的图纸在CAD软件中可以正常显示和编辑。

2. 设置图纸比例：根据实际情况和需求，选择适当的图纸比例。

在CAD软件中，在“页面设置”或“画布设置”中选择比例，并将图纸按照比例进行缩放。

确保图纸比例与实际比例相符，以便正确地布局和设计。

3. 绘制基本几何图形：使用CAD软件的绘图工具，如直线、圆、矩形等，开始绘制基本几何图形。

根据平面图纸的要求，通过绘制墙体、门窗、家具等元素来完成平面布局。

4. 精确定位元素：使用CAD软件的精确定位工具，如坐标定位、尺寸标注等，确保元素的定位准确。

根据设计要求，将各元素相对于基准线或基准点进行准确定位，以便后续设计和建造。

5. 添加文字和注释：在布局设计中，往往需要添加文字和注释，用于标记和说明各个元素的功能、尺寸等信息。

使用CAD软件的文本工具，在合适的位置添加文字和注释，确保设计图纸的清晰度和易读性。

6. 进行布线设计：在平面布局设计中，布线是一个重要环节。

通过使用CAD软件中的布线工具，绘制电气、照明、通风等系统的走线和连接。

确保各个系统的布线合理、安全和高效。

7. 添加材质和纹理：为了使设计图纸更加直观和生动，可以使用CAD软件提供的材质和纹理工具，给元素添加适当的材质和纹理效果。

例如，给墙体添加纹理、给家具添加材质等，以便更好地展示设计意图。

8. 检查和修改设计：完成设计后，需要对设计进行检查和修改，以确保各个元素的位置、尺寸和布局满足设计要求。

使用CAD软件的编辑工具，对设计进行必要的调整和修改，直到满意为止。

9. 输出设计图纸：完成设计后，可以将设计图纸输出为图片或打印成纸质版。

使用CAD软件的输出工具，选择适当的输出格式和分辨率，导出设计图纸。

如果需要打印成纸质版，将输出的图纸保存为PDF格式，然后使用打印机进行打印。

cad室内平面图教程CAD室内平面图是指通过计算机辅助设计软件创建的室内空间布局图。

通过CAD软件，设计师可以精确地绘制室内平面，并实现各种设计需求，如布置家具、确定门窗位置、规划管道走向等。

本文将为您介绍CAD室内平面图的基本步骤与技巧。

首先，进行CAD室内平面图设计时，首先需要准备好设计所需的数据和素材，如建筑平面图、房间尺寸、家具图纸等。

在开始设计之前，您可以先确定平面图的比例尺，以确保绘图的准确性和一致性。

接下来，选择合适的CAD软件，市面上有许多CAD软件可供选择，如AutoCAD、SketchUp、Revit等。

根据个人需求和熟悉度，选择一款合适的软件进行室内平面图设计。

开始绘制平面图时，您可以先绘制房间的外框，使用CAD软件中的绘图工具（如线段、多边形等）进行绘制。

根据建筑平面图和尺寸数据，绘制房间的墙壁、窗户、门等。

接下来，根据设计需求确定家具的位置和布局。

您可以在CAD软件中导入家具图纸，并按照实际需求进行调整和摆放。

在摆放家具时，考虑到功能性和空间利用率的最优化，尽量避免家具之间的碰撞和相互遮挡。

绘制家具过程中，您可以使用CAD软件中的丰富的工具和功能，例如拉伸、旋转、镜像等。

这些功能可以帮助您快速调整和编辑家具的尺寸和形状。

另外，在CAD室内平面图设计中，还需要考虑灯光、电线和管道的布置。

您可以使用CAD软件中的附加工具和插件来辅助绘制这些元素，例如AutoCAD的电线、管道和照明插件。

最后，在设计完成后，您可以进行平面图的编辑和修饰。

CAD软件中提供了各种图层、颜色和材质选择，您可以根据需要为平面图添加背景、标识和文字等，以增强平面图的可读性和美观度。

在制作CAD室内平面图时，还有一些技巧需要注意。

首先，使用图层功能对不同元素进行分组，便于后续的编辑和管理。

其次，尽量使用CAD软件提供的自动对齐和约束工具，以确保绘图的精确性和一致性。

此外，不断学习和掌握CAD软件的操作技巧，可以提高设计效率和质量。

cad平面图图教程CAD（Computer-Aided Design）是一种计算机辅助设计软件，广泛应用于建筑、机械、电子等领域。

它可以帮助设计师准确、高效地完成各种图纸的绘制工作。

下面就来给大家介绍一下CAD平面图的绘制过程和基本要点。

平面图是一种用平面投射法将三维物体绘制在二维纸面上的图纸。

绘制平面图的第一步是了解和熟悉所需绘制的物体。

在开始绘图前，需要测量物体的尺寸并做好相关的准备工作。

接下来，打开CAD软件并创建一个新的绘图文件。

选择正确的绘图单位和比例，这样可以保证绘制出来的平面图符合实际尺寸。

在创建文件后，可以开始进行绘图操作。

首先，绘制物体的轮廓线。

使用CAD软件中的线段工具按照实际尺寸绘制物体的边界线。

根据平面图的要求，可以选择绘制出物体的所有边界线，也可以只绘制出关键的边界线。

其次，添加物体的细节和特征。

根据实际需求，在物体的基本轮廓线上添加更多的细节。

可以使用CAD软件中的线段、弧线、圆形等工具绘制出物体的各种特征，如孔、凹槽、槽等。

第三步，标注物体的尺寸。

根据实际尺寸，使用CAD软件中的尺寸标注工具在平面图上添加尺寸标注。

这些尺寸标注用来表示物体的具体尺寸，以便于生产和施工。

最后，检查并修改平面图。

将绘制好的平面图进行检查，确保没有错误和遗漏。

如果有必要，可以对绘图进行修改和调整，使得平面图更加准确和完善。

在绘制CAD平面图时，还需注意以下几点：1. 选择适当的绘图比例：绘制平面图时，应根据实际尺寸选择合适的绘图比例，保证绘制出来的平面图能够准确反映实物的尺寸。

2. 规范使用图层：在CAD软件中，可以使用图层来对不同的图形元素进行分类和管理。

规范使用图层可以使平面图更清晰、易读，并方便后续的修改和编辑。

3. 使用正确的绘图命令：CAD软件中有各种不同的绘图命令，如画线、画圆、画弧等。

选择正确的绘图命令可以提高绘图的效率和准确性。

4. 添加文字和标注：在平面图中，可以添加文字和标注来说明和描述图纸中的各个元素。

利用CAD绘制建筑平面图的步骤CAD（计算机辅助设计）是一种广泛应用于建筑、工程和制造领域的软件工具。

利用CAD软件可以方便快捷地绘制建筑平面图，为建筑设计和规划提供了有力的支持。

下面将介绍利用CAD绘制建筑平面图的步骤。

步骤一：了解绘图要求和坐标规范在开始绘制建筑平面图之前，需要详细了解绘图要求和坐标规范。

建筑平面图通常包括建筑物的布局、尺寸、标注等信息。

了解这些要求和规范可以确保绘制的平面图符合实际需求，提高工作效率。

步骤二：创建绘图文件打开CAD软件，并创建一个新的绘图文件。

可以选择使用现有的模板文件，以节省时间和精力。

建议选择与所绘制建筑平面图尺寸和单位相匹配的模板，以确保绘制的图形比例正确。

步骤三：绘制建筑轮廓根据建筑平面图的要求，首先绘制建筑物的外轮廓。

可以使用线段、弧线、圆等基本绘图工具来完成。

确认建筑物的形状、尺寸等参数并准确输入。

根据建筑物的不同部分，可以使用不同的绘图命令，如矩形、圆弧等。

步骤四：添加墙体和门窗在建筑物的外轮廓绘制完成后，根据设计要求添加墙体、门窗等细节。

可以使用“偏移”命令创建墙体，并使用“圆角”命令修饰墙体的角落。

添加门窗时，可以使用CAD软件中提供的标准门窗符号，或根据实际情况自定义绘制。

步骤五：绘制室内布局在建筑物的外部完成后，绘制内部空间的布局。

可以使用“矩形”命令绘制房间的基本形状，并根据需要使用“偏移”命令进行调整。

在绘制时，要注意添加并标注房间的尺寸、门窗位置以及其他重要细节。

步骤六：添加文字和标注在建筑平面图中添加文字和标注是非常重要的一步。

可以使用CAD软件中的文本工具添加建筑物的名称、房间号、尺寸等信息。

此外，需要添加标注来标示墙体、门窗等的尺寸和特征。

标注功能可以通过CAD软件的“标注”命令完成。

步骤七：图层设置和图形修改建筑平面图中的各个元素可以分别放置在不同的图层中，以便于管理和编辑。

在创建图层时，可以为不同的元素分配不同的颜色和线型。

AutoCAD室内平面图绘制步骤打开“最终室内平面效果图”（此文件如果打不开，可以看下面的截图），看到平面图，首先应该想到先要绘制定位中心线：步骤1、首先单击工具栏前面的按钮来创建图层，出现图层创建面板（如下图），再按这个按钮进行创建，单击刚创建的图层，按F2键可以进行修改图层，如先点选图层1，再按F2键，修改为：轴线。

步骤2：首先绘制如下图所示的定位中心线（红色的定位中心线，如下图），每一个定位中心线都是用来绘制柱子或墙体的辅助线。

单击右侧工具箱中的“直线”工具，输入12000，利用这条线往下偏移（快捷键O），把所有中心线都定位好。

步骤3：下面进行窗洞和门洞的开口：开窗洞：单击“直线”命令，拾取A点，不按下鼠标，输入1519，至B点后，单击C点，完成BC直线，用偏移命令，把BC直线偏移1600，用修剪命令把BD线段（如下左图所示），删除即完成一个1600窗洞的开口，其它依次如此，最终所有窗洞完成（如下右图所示）。

（可打开“室内平面图制作过程.dwg”文件，看过程）。

步骤4、在开门洞之前，用“修剪”命令，先把多余的中心线删除掉（如下图所示）。

步骤5：开门洞：此平面图的墙体宽为180。

既然墙体180，对半分就是90，门边我们设50，也就是大门左侧开门洞的距离至中心钱为90+50=140（如左图），依旧按照开窗洞的方法来开门洞，单击“直线”命令，拾取、偏移、修剪来完成所有门洞的开口（如右图）；步骤6：墙体的设置：此平面图全部用180，也有设墙体为120的。

首先切换至墙体图层。

白色单击“绘图”菜单下的“多线”命令，设置对正为无，比例为180，要把墙体封口，要单击“格式”菜单下的“多线样式”命令，对话框单击“新建”按钮，新建“墙体”把前后封口，置为当前层，先把外框拉好（如下图）。

步骤7：墙体的修改：单击“修改”菜单下“对象”下的“多线”命令，弹出“多线编辑工具”对话框（如左图）。

另一方法是：在多线上双击即弹出“多线编辑工具”对话框。

使用CAD制作平面图的步骤使用CAD软件制作平面图的步骤制作平面图是CAD软件的一项重要功能，它可以帮助工程师、建筑师等专业人士快速、准确地绘制各类平面图。

下面我们将介绍使用CAD制作平面图的具体步骤，以助您更好地掌握这一技巧。

步骤一：准备工作在开始绘制平面图之前，我们需要完成一些准备工作。

首先，打开CAD软件并创建一个新的绘图文件。

接下来，确定绘图的比例尺，并将其设置为合适的大小。

一般来说，建筑平面图的比例尺通常为1:100或1:200，而机械绘图的比例尺可能更小。

步骤二：绘制基础图形绘制平面图的第一步是绘制基础图形，包括建筑物的主要结构和布局。

可以使用CAD软件提供的各种绘图工具，如直线、圆形、矩形等，来快速绘制这些基本形状。

要确保所绘制的图形符合实际尺寸和比例。

步骤三：添加详细信息在完成基础图形的绘制后，我们需要添加更详细的信息，例如墙壁、门窗、家具等。

这可以通过绘制多边形、填充色彩以及添加文字等操作来实现。

在绘制墙壁时，可以使用CAD软件提供的自动封闭功能，能够快速创建封闭图形。

步骤四：应用图层管理为了更好地组织平面图的各个元素，我们可以使用图层管理功能。

通过将不同元素放在不同的图层上，如墙壁、家具、标注等，可以方便地控制它们的显示与隐藏。

此外，还可以为不同图层设置不同的颜色、线型和线宽等属性。

步骤五：使用准确的尺寸在制作平面图时，准确的尺寸是至关重要的。

CAD软件通常提供了多种测量和标注工具，让我们能够轻松地添加尺寸标注。

通过选择合适的标注样式和尺寸单位，可以确保绘制出精确的平面图。

步骤六：保存和输出完成平面图的绘制后，我们需要保存文件，并将其输出为所需的格式。

CAD软件支持多种文件格式，如CAD原生格式、PDF、JPEG等。

根据实际需求选择合适的输出格式，并进行保存。

总结：以上是使用CAD软件制作平面图的基本步骤。

通过熟练掌握这些技巧，您可以在CAD软件中高效、精确地绘制各种平面图，从而提高工作效率。

自己动手用AutoCAD绘制家装平面布置图买房子是人们生活中的一件大事，买了房子，随着就要进行装修，于是各种各样的装修公司如雨后春笋般涌现出来。

但请一家装修公司对房子进行设计，往往费用不菲，而且有的时候和我们自己的想法会有些出入。

其实只要掌握了一点AutoCAD的绘图技巧，我们完全可以根据自己的意图来设计家装平面布置图方案。

笔者虽然不是业内专家，但是凭借自己设计的平面布置图和效果图成功地为自己的新家进行了比较满意的装修。

下面我们就来看一下平面布置图的具体操作过程。

制作工具：Autocad2005中文版（其他版本类似）创作要点和技巧：单元房平面图的绘制主要是画出其墙体、柱子、门洞等等，需要注意阵列的应用;然后需要自己画一些常用的家具或者导入外部参照模块;最后是尺寸的标注。

1、打开Autocad2005，在“文件”菜单中选择“新建”命令，创建一个新的文件。

输入Osnap 命令，打开“草图设置”对话框，然后在“对象捕捉”选项卡中，选中“端点”复选框和“中点”复选框，使用端点和中点对象捕捉模式。

选择“直线”命令，绘制两条直线。

然后选择“偏移”命令对正交直线进行偏移，其中竖向偏移的距离依次伟2000、2000、3000、2000、5000;水平方向偏移的距离依次为3000、3000、1200轴线网格(其数值应该根据实际房屋建筑图纸来确定，这里只是一个例子的数据)，效果如图1所示：2、选择“多线样式”命令，弹出“多线样式”对话框。

在此对话框中的“名称”文本框中输入“墙体”名称，，然后单击“添加”按钮，创建一个新的多线样式。

如果要对新的多线样式的具体细节进行设置，可以单击“元素特性”按钮，谈出“元素特性”对话框，将“偏移”的距离设置为120.000，然后单击“确定”按钮，返回多线样式“多线样式”对话框，继续单击“确定”按钮即可完成多样线式的设置。

选择“多线”命令，沿着轴线绘制墙体草图。

命令:Mline当前设置:对正=上，比例=20.00，样式=墙体制定起点或[对正(J)/比例(S)/样式(ST)]:ST输入多线样式名或[?]:墙体当前设置:对正=上，比例=20.00，样式=墙体制定起点或[对正(J)/比例(S)/样式(ST)]:S输入多线比例<20.00>:1当前设置:对正=上，比例=20.00，样式=墙体制定起点或[对正(J)/比例(S)/样式(ST)]:J输入对正类型[上(T)/无(Z)/下(B)]<上>:Z当前设置:对正=上，比例=20.00，样式=墙体制定起点或[对正(J)/比例(S)/样式(ST)]:指定下一点:指定下一点或[放弃(U)]:指定下一点或[闭合(C)/放弃(U)]:......指定下一点或[闭合(C)/放弃(U)]:C按照设计规划出每个房间的位置,效果如图2所示:3、选择“多线编辑”命令，弹出“多线编辑工具”对话框，选中其中合适的多线编辑图表，对绘制的多线进行编辑，命令:Mledit选择第一条多线://选择其中一条多线选择第二条多线://选择另外一条多线选择地一条多线或[放弃(U)]:完成编辑后的图形如图3所示:4、选择“插入块”命令，将门的块插入进来，并选择“修剪”命令，对门洞进行修剪，效果如图4所示:5、选择“图案填充”命令，点击“拾取点”，选择绘制好的墙体，然后回车选择合适的图案，对墙体进行填充，效果如图5所示:6、选择“矩形”命令和“复制”命令绘制一个电视柜。

cad绘制室内平面图的步骤教程
室内设计一般都会使用cad来绘制平面图，所以对于这些平面图的绘制步骤我们也要清楚。

其实这个也不算太难，下面就让小编告诉你cad绘制室内平面图的步骤教程，一起学习吧。

cad绘制室内平面图的步骤教程
`1、如下图所显示，这这一张图完成它，用直线、偏移、修剪工具来完成它。

2、在如下图是用CAD2008软件来画的，也可以用其它版本来进行画，都差不多的，这张图都有尺寸了，可以按照如下图进行来画完它。

这张图不懂的可以看看前面几篇说到。

3、在选择窗，窗的颜色一般情况下是青色来显示，也可以用其它颜色。

4、如下图把其它的窗都改为青色。

5、这里的快捷键是H空格键，就会出现如下图图案填充和渐变色，选择样例。

6、选择其它图案是solid这里是表显墙，这里要标志哪里是墙。

7、单击要拾取点。

8、选择如下图这方框里，这就是柱了，是承重墙，是不能打的。

选择之后按空格键。

9、在跳到如下图，单击确定就可以了。

10、如下图就完成了窗和墙的表显，以后我们看CAD图的时候就知道哪里是窗哪里是承重墙。

下一篇是门和梁的画法。

CAD绘制建筑平面图的步骤和要点CAD（Computer-Aided Design）是一种广泛应用于建筑设计和工程领域的计算机辅助设计工具。

它可以提高绘图效率，减少错误，并且方便修改和编辑设计图纸。

对于建筑平面图的绘制，以下是一些重要步骤和要点。

第一步：收集并分析设计要求在进行建筑平面图的绘制之前，设计师需要与客户或项目团队进行充分的沟通和交流，了解设计要求和目标。

这包括建筑物的功能需求、空间布局、尺寸要求以及其他相关要求。

收集到的信息将作为绘图的依据。

第二步：建立CAD文件打开CAD软件，并创建一个新的文件开始绘图。

根据设计要求，设置合适的纸张尺寸和比例，选择适当的图层设置和单位系统。

第三步：绘制建筑物的轮廓建筑平面图的第一步是绘制建筑物的轮廓。

根据设计要求，绘制建筑物的外界轮廓线条。

可以使用CAD软件提供的绘图工具，如直线、弧线、圆等。

第四步：绘制内部空间布局根据设计要求和功能需求，绘制建筑物内部的空间布局。

可以使用CAD软件中的矩形、多边形等绘图工具来绘制房间或区域的轮廓。

确保按比例准确地绘制空间，并保持适当的尺寸和间距。

第五步：添加尺寸线和文字为了增加图纸的清晰度和可读性，应该在平面图中添加尺寸线和文字。

使用CAD软件提供的尺寸工具，绘制每个房间或空间的尺寸，并确保它们与实际设计要求一致。

添加文字注释，标明房间名称或其他重要信息。

第六步：绘制建筑物的细节在平面图中，还应该包含建筑物的细节。

这包括窗户、门、楼梯、卫生间等。

使用CAD软件提供的绘图工具，绘制并标注这些细节。

确保它们与建筑平面图的比例和尺寸相符。

第七步：检查和修正错误在完成平面图绘制后，进行仔细的检查并修正任何错误。

确保图纸的准确性和一致性，以及符合设计要求。

检查每个空间的尺寸和比例是否正确，确保所有文字和图形都清晰可读。

第八步：保存和输出图纸完成建筑平面图的绘制后，保存CAD文件，并根据需要输出图纸。

可以选择将图纸输出为PDF、JPEG或其他常见的图像文件格式。

cad画室内平面图教程CAD（Computer-Aided Design）是一种应用计算机技术进行图形设计和绘制的方法。

它广泛应用于建筑、工程和制造领域。

在室内设计中，CAD平面图是一个重要的工具，它可以帮助设计师以三维视角来呈现室内空间的布局和细节。

以下是一个500字的CAD室内平面图教程，以便初学者能够快速掌握基本技巧。

首先，你需要在计算机上安装CAD软件，如AutoCAD或SketchUp。

这些软件有一些不同的功能和界面，你可以选择最适合你的工作方式的软件。

一旦安装完成，你就可以打开软件，开始创建你的室内平面图了。

接下来，确定你要设计的房间或空间的尺寸。

你可以使用软件中的测量工具或手动输入尺寸来确定房间的长度、宽度和高度。

确保你的尺寸是准确的，因为这将直接影响到你的设计。

然后，在软件中创建一个新的文件或绘图区域。

你可以选择不同的视图，比如平面图、立体图或透视图，取决于你的设计需求。

对于室内平面图，你可以选择平面图视图。

接下来，使用绘图工具，在绘图区域内绘制房间的基本形状。

这可以是一个矩形、正方形或任何其他形状，取决于你所设计的房间的形状。

使用直线工具绘制墙壁的边界，确保墙壁与测量的尺寸相符合。

一旦你完成了房间的基本形状，你可以开始添加其他的元素，如门窗和家具。

使用相应的工具在墙壁上绘制门和窗户的位置和尺寸。

对于家具，你可以使用软件中的预设家具模型，也可以自己绘制。

根据你的设计需求，使用拖拉或缩放工具调整家具的大小和位置。

当你完成了房间的布局和家具的安置后，你可以开始添加细节和装饰，如灯具、墙上的艺术品和地面上的地毯。

使用相应的工具绘制这些元素的位置和尺寸，并根据需要进行调整。

最后，你可以选择添加颜色和纹理，以使你的设计更具视觉吸引力。

使用软件中的颜色填充工具或纹理工具来添加你想要的颜色和纹理效果。

一旦你完成了设计和装饰的所有步骤，你可以保存你的工作并进行查看和编辑。

你还可以将室内平面图导出为图片或PDF 文件，以与别人共享或打印。

CAD绘制家庭装修平面图的步骤与技巧家庭装修平面图对于进行室内设计和装修工作的人来说，是非常重要的工具之一。

而在现代技术的加持下，使用CAD（计算机辅助设计）软件来绘制家庭装修平面图可以更加高效和精确。

下面将介绍CAD绘制家庭装修平面图的具体步骤与技巧。

步骤一：测量与打草图在绘制平面图之前，需要先进行房间的测量工作。

使用测量工具准确测量房间的长、宽、高及窗户、门的尺寸。

将这些尺寸记录下来，作为绘制平面图的基础数据。

然后，根据测量结果打草图，草图可以简单地用铅笔或者钢笔在纸上绘制。

不需要非常精确，主要是为了规划房间的布局和确定家具的摆放位置。

可以尝试多个不同的布局方案，找到最合适的方案。

步骤二：打开CAD软件并导入草图打开CAD软件后，选择“新建项目”或“新建文件”选项。

然后保存文件并命名，以备后续使用。

接下来，导入草图。

将草图扫描到电脑上，并使用CAD软件的“导入”或“打开”功能将草图导入CAD软件中。

调整草图大小和位置，确保其在CAD软件画布中居中并适应比例。

步骤三：创建基础图层在CAD软件中，图层可以用于管理不同元素的绘制。

根据需要，可以创建多个图层，如墙壁、窗户、门、家具等等。

创建图层的目的是为了更好地控制元素的显示和编辑。

选择CAD软件中的“图层”选项，创建新的图层。

命名新图层，并设置不同的线型、颜色、线宽等属性。

可以根据需要，选择合适的属性设置来区分不同的元素。

步骤四：绘制墙壁在CAD软件中，根据测量数据和草图上的边界，使用“绘制线条”或其他相关绘图工具，绘制房间的墙壁。

根据草图上的标尺尺寸，设定CAD软件中绘制墙壁的线段长度。

可以根据需要，选择“填充”工具给墙壁上色，以便更好地区分房间的不同部分。

步骤五：添加窗户和门根据草图上的窗户和门的尺寸，使用CAD软件中的绘图工具，绘制窗户和门。

可以使用CAD软件提供的标准形状工具，如矩形工具来绘制。

在绘制窗户和门的过程中，需要保证它们与墙壁相交并且正确对齐。

如何在CAD中创建平面在使用CAD软件进行设计和绘图时，创建平面是一个基础且常见的操作。

平面是一个没有长度和宽度的二维空间，它通常被用来表示地面、墙面、天花板等。

在本文中，我们将介绍如何在CAD中创建平面。

首先，打开CAD软件并进入绘图界面。

在界面的顶部菜单栏中，找到“绘图”或“绘图工具”选项，在下拉菜单中选择“创建”或类似的选项。

接下来，点击“绘图”或“创建”按钮，在下拉菜单中选择“线段”或“直线”工具。

这个工具通常被用来绘制直线和边界。

现在，在绘图界面中点击鼠标左键，确定平面的起始点。

然后，移动鼠标并点击鼠标左键，创建平面的终点。

这样就绘制出了一个直线，它是平面的一条边界。

接下来，继续使用“直线”工具，点击鼠标左键，在平面上选择另一个起始点，并点击鼠标左键确定终点。

这样就绘制出了平面的另一条边界。

绘制出平面的两个边界后，可以使用CAD软件的命令工具栏进行进一步的操作。

例如，可以使用“修剪”命令来修整平面的边界，使其更加规整和精确。

在CAD软件中，如果需要创建更复杂的平面，可以使用其他绘图工具，如“圆”或“矩形”工具。

这些工具允许您绘制出不同形状的平面，以满足设计需求。

此外，在CAD软件中创建平面时，可以使用“偏移”命令来创建平行于已有平面的新平面。

通过指定一个偏移距离，可以在已有平面的旁边创建一个与之平行的新平面。

在CAD软件中创建平面时，还可以使用“旋转”命令来旋转已有的平面。

这样可以调整平面的角度和位置，以适应不同的设计要求。

总结起来，使用CAD软件创建平面是一个基础但重要的操作。

需要使用绘图工具来绘制平面的边界，并可以通过命令工具栏进行进一步的操作，如修剪、偏移和旋转。

通过掌握这些基础技巧，您可以更好地利用CAD软件进行设计和绘图工作。

希望本文对您在CAD中创建平面的过程有所帮助！。
