CAD绘制建筑平面图

怎么使用CAD绘制建筑平面图我们都知道CAD可以绘制很多行业的图纸，并且这些图纸都有固定的画法。

那么大家知道怎么使用CAD绘制建筑平面图吗?下面是店铺整理的怎么使用CAD绘制建筑平面图的方法，希望能帮到大家!使用CAD绘制建筑平面图的方法建筑cad的梁、板平面图目的：深化TSSD的计算机结构制图概念，初步了解楼板、钢筋、文字的绘图方法。

准备工作：打开x:\TSSD14\Sample\exam2b.dwg。

一.绘制梁线图 17梁线布置图1. 绘制主梁图 18轴线布置主梁菜单：TS平面→梁→轴线布梁(梁平面→轴线布梁)填写好梁的绘制参数，同时命令行出现下面提示：通过上一个练习，我们已经对TSSD的梁线绘制命令已经有了一个初步的了解。

现在，我们首先使用轴线布梁的命令来绘制主梁。

点取菜单后，先按错误!未找到引用源。

窗选轴线交点的第一角<退出>: 图 17 中P1点另一角 /D-多边形<退出>: 图 17 中P2点现在，我们可以看到，图形上有轴线的部分都已经布置上了梁线。

首先添加两条辅助轴线。

2.在cad中辅助轴线菜单：TS平面→轴网→添加轴线(轴网→添加轴线)点取菜单后，命令行出现下面提示：拾取参考轴线<退出>: 图 17 中P3点输入新轴线的偏移距离<退出>: 3000回车输入轴线编号<无>: 1/A回车拾取参考轴线<退出>: 图 17 中P4点输入新轴线的偏移距离<退出>: 3000回车输入轴线编号<无>: 1/B回车拾取参考轴线<退出>: 回车图 19单段画次梁通过以上的操作，我们已经添加了2条辅助轴线：1/A轴和1/B 轴。

下面，我们通过这两条轴线形成的交点，来添加次梁线。

3. 绘制次梁菜单：TS平面→梁→画直线梁(梁平面→画直线梁)点取菜单后，先按图 19填写好梁的绘制参数，同时命令行出现下面提示：点取梁线起点<退出>: 图 17 中P5点点取梁线终点<退出>: 图 17 中P6点点取梁线起点 U-回退<退出>: 图 17 中P7点点取梁线终点<退出>: 图 17 中P8点点取梁线起点 U-回退<退出>: 回车现在，所有的梁线均已绘制完成，梁线相交部分已有程序自动处理好。

利用CAD进行平面图设计的步骤CAD（计算机辅助设计）是一种常用于工程和建筑设计的软件工具，可以帮助设计师更快速、精确地绘制平面图。

通过CAD软件，设计师可以轻松创建准确的模型和技术图纸。

下面将介绍利用CAD进行平面图设计的步骤。

第一步: 收集设计信息在使用CAD软件前，首先需要收集一些关于设计的信息，例如设计的目的、尺寸要求、风格倾向等。

这些信息将有助于你更好地理解并满足客户的需求。

第二步: 创建图层在CAD中，使用图层可以将设计分为不同的层次，从而更好地管理和编辑。

在设计平面图前，首先创建几个主要的图层，例如建筑物轮廓、家具布局、电气布线等。

这样可以在后续设计中更清晰地组织和分离各个元素。

第三步: 绘制建筑物轮廓在平面图中，建筑物轮廓是最重要的部分之一。

利用CAD软件的绘图工具，绘制建筑物的轮廓线。

确保按照设计提供的尺寸和比例进行准确绘制。

第四步: 添加分区和家具布局根据设计要求，使用CAD软件的多边形工具添加建筑物内部的分区。

可以根据不同功能，将建筑物分为客厅、厨房、浴室等区域。

然后，在各个分区中绘制家具的布局，比如沙发、餐桌、床等。

这些布局应该适应空间并符合设计的美学要求。

第五步: 添加电气布线在平面图中，电气布线是不可忽视的一部分。

利用CAD软件的线条工具，绘制墙壁内和天花板上的电线路线。

确保准确标记插座和开关的位置，以及灯具和电器的安装点。

第六步: 细节绘制和标注在完成基本布局后，进行细节绘制和标注。

使用CAD软件的绘图工具，绘制门窗、橱柜等细节，并进行尺寸标注。

这些细节将有助于建筑师、施工人员和其他相关人员更好地理解设计意图。

第七步: 检查和修正在完成平面图设计后，仔细检查绘图是否符合设计要求。

确保所有尺寸、标注和细节准确无误。

如果需要，进行必要的修正和调整，以确保设计的准确性和完整性。

第八步: 输出平面图最后，将设计好的平面图输出为符合要求的格式，例如PDF或图像文件。

这样可以更方便地与客户、建筑师和施工人员分享和交流设计。

如何在CAD中绘制建筑平面图建筑平面图是建筑工程中非常重要的一部分，它可以提供建筑物内部和外部结构的详细视图。

在CAD软件中绘制建筑平面图可以帮助建筑师、设计师和工程师更好地理解和规划建筑项目。

下面将介绍一些在CAD软件中绘制建筑平面图的技巧和步骤。

第一步是创建新文件。

打开CAD软件后，选择“新建”或“创建新文件”的选项。

根据需要选择单位和比例尺，并设置页面大小。

通常建议选择常用的比例尺，如1:100或1:200。

接下来，确定平面图的布局和尺寸。

平面图必须准确反映建筑物内部的布局和细节。

首先，在CAD软件中绘制建筑物的外框线，包括墙壁、门和窗户的位置。

然后使用CAD软件的线段、多段线和圆等基本工具绘制建筑物的内部结构。

随后，添加建筑物的细节。

根据实际需求，使用CAD软件的文本工具添加文字说明、尺寸标注和箭头等细节。

确保所有细节都清晰可读，并使用正确的字体和尺寸。

在进行CAD绘图时，还应该注意使用图层功能。

图层可以帮助我们将不同元素分组和管理。

例如，可以创建一个“墙壁”图层，用于绘制和编辑建筑物的墙壁。

创建图层后，可以选择将线条、文本和图像放置在该图层上，以保持文件的可读性和整洁性。

此外，还应该学会使用CAD软件的复制和镜像功能。

复制功能可以帮助我们快速创建相似的元素，如多个窗户或门。

镜像功能可以使我们在建筑平面图的两侧对称地绘制建筑元素。

另一个重要的技巧是使用CAD软件的阵列和块功能。

阵列功能可以帮助我们创建大量相同的元素（如柱子或标志），而块功能则可以将多个元素组合成单个对象，以减少文件的大小和复杂性。

最后，在绘制完建筑平面图后，要定期进行保存，并使用CAD软件的打印或导出功能生成实际使用的版本。

这样可以确保我们可以随时访问和共享平面图。

通过学习和掌握CAD软件的基本功能和技巧，我们可以在建筑设计和规划过程中更加高效和准确地绘制建筑平面图。

然而，需要注意的是，这只是绘制建筑平面图的基本步骤，具体的方法和技巧可能因软件版本的不同而有所差异。

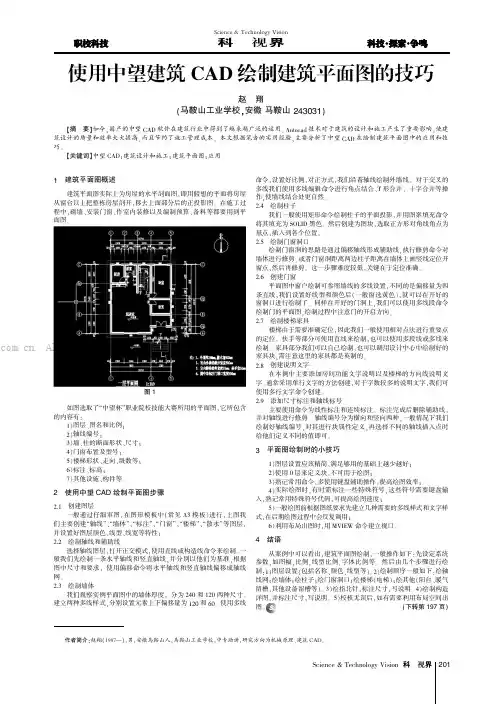

1建筑平面图概述建筑平面图实际上为房屋的水平剖面图,即用假想的平面将房屋从窗台以上把整栋房屋剖开,移去上面部分后的正投影图。

在施工过程中,砌墙、安装门窗、作室内装修以及编制预算、备料等都要用到平面图。

图1如图选取了“中望杯”职业院校技能大赛所用的平面图,它所包含的内容有:1)图层、图名和比例;2)轴线编号;3)墙、柱的断面形状、尺寸;4)门窗布置及型号;5)楼梯形状、走向、级数等;6)标注、标高;7)其他设施、构件等。

2使用中望CAD 绘制平面图步骤2.1创建图层一般通过仔细审图,在图形模板中(常见A3模板)进行,上图我们主要创建“轴线”、“墙体”、“标注”、“门窗”、“楼梯”、“散水”等图层,并设置好图层颜色、线型、线宽等特性;2.2绘制轴线和辅助线选择轴线图层,打开正交模式,使用直线或构造线命令来绘制。

一般我们先绘制一条水平轴线和竖直轴线,并分别以他们为基准,根据图中尺寸和要求,使用偏移命令将水平轴线和竖直轴线偏移成轴线网。

2.3绘制墙体我们观察实例平面图中的墙体厚度,分为240和120两种尺寸。

建立两种多线样式,分别设置元素上下偏移量为120和60。

使用多线命令,设置好比例,对正方式,我们沿着轴线绘制外墙线。

对于交叉的多线我们使用多线编辑命令进行角点结合、T 形合并、十字合并等操作,使墙线结合处更自然。

2.4绘制柱子我们一般使用矩形命令绘制柱子的平面投影,并用图案填充命令将其填充为SOLID 黑色。

然后创建为图块,选取正方形对角线角点为基点,插入到各个位置。

2.5绘制门窗洞口绘制门窗洞的思路是通过偏移轴线形成辅助线,执行修剪命令对墙体进行修剪。

或者门窗洞距离两边柱子距离在墙体上画竖线定位开窗点,然后再修剪。

这一步骤难度较低,关键在于定位准确。

2.6创建门窗平面图中窗户绘制可参照墙线的多线设置,不同的是偏移量为四条直线,我们设置好线型和颜色后(一般窗选黄色),就可以在开好的窗洞口进行绘制了。

CAD中绘制建筑平面图的详细步骤建筑平面图是建筑设计中非常重要的一部分，通过使用CAD软件能够快速、准确地绘制平面图。

下面将详细介绍CAD中绘制建筑平面图的步骤。

第一步，打开CAD软件，新建一个空白文件。

选择合适的页面尺寸和图层设置，通常建议选择国际标准A4纸尺寸，并新建一个图层用于绘制平面图。

第二步，开始绘制建筑的外墙轮廓。

选择线段工具，点击起点，依次点击每个拐点，最后点击终点来闭合轮廓。

如果建筑平面图有多个楼层，可以通过复制和平移来绘制其他楼层的轮廓。

第三步，绘制建筑物内部的墙体。

选择线段工具，根据平面图的比例尺，在建筑轮廓内部绘制墙体的起点和终点。

使用CAD软件的拖动和复制功能可以更方便地绘制并重复使用某些常见的墙体。

第四步，添加门窗等建筑物的开口。

选择矩形工具，绘制门窗的轮廓，然后选择修剪工具将其修剪到墙体上。

可以使用CAD软件的阵列功能来快速复制并排列多个相同的门窗。

第五步，标注和注释建筑平面图。

选择标注工具，在平面图上标注建筑物的尺寸、房间面积等信息。

选择注释工具，在平面图上添加文字描述、箭头、图例等注释。

第六步，绘制建筑物的内部布局。

使用线段工具绘制房间、走廊等内部区域的轮廓，使用填充工具填充不同的区域。

第七步，绘制建筑物的家具和设备。

选择相应的家具和设备图标库，从中选择合适的图标，并将其拖放到平面图上。

第八步，调整图层和颜色。

根据需要，可以调整不同图层的显示和颜色，使平面图更加清晰易读。

第九步，保存和打印建筑平面图。

保存平面图的文件，并选择合适的纸张和打印设置，将其打印出来或导出为其他格式的文件。

以上是CAD中绘制建筑平面图的详细步骤。

通过CAD软件的强大功能和灵活性，我们可以更高效地完成建筑设计工作，并且可以随时进行修改和调整。

希望本教程能对初学者提供一些帮助，让他们更快地掌握CAD绘图技巧。

CAD绘制建筑平面图的步骤与技巧CAD（计算机辅助设计）软件是设计师们在建筑行业中常用的工具之一，它能够将构思转化为具体的图纸和模型。

绘制建筑平面图是CAD软件的常用功能之一，下面将介绍绘制建筑平面图的步骤与技巧。

步骤一：收集资料与了解需求在使用CAD软件绘制建筑平面图之前，首先需要收集相关的资料和了解项目的需求。

这包括项目的规模、功能分区、使用要求等。

理解项目的需求将有助于在绘制平面图时更好地把握设计的方向。

步骤二：创建底图在CAD软件中，创建一个底图是绘制建筑平面图的第一步。

底图应包含建筑物的轮廓、外部环境、道路、水系等基本信息。

通过准确绘制底图，可以为后续的设计提供一个清晰的背景。

步骤三：绘制建筑物的外部轮廓在绘制建筑物的外部轮廓时，可以使用CAD软件中的各种绘图工具，如直线、圆弧、多边形等。

根据收集到的资料和了解到的需求，将建筑物的外部形状绘制出来，可以选择不同的颜色或线型来区分不同的部分。

步骤四：添加内部分区与分隔根据建筑物的功能需求，将建筑物的内部进行分区，并在平面图中进行标注。

这可以帮助建筑师和其他设计师更好地理解建筑物的布局。

使用CAD软件的分组、图层等功能，可以方便地进行内部分区和分隔的绘制和标注。

步骤五：添加门、窗等细节绘制建筑平面图的关键细节之一是添加门、窗等。

通过在平面图中准确地标注出门、窗的位置和尺寸，可以帮助建筑师和施工人员理解和执行设计意图。

使用CAD软件的精确测量和标注功能，可以确保门、窗的位置和尺寸的准确性。

步骤六：添加建筑元素与家具除了门、窗等细节外，添加建筑元素和家具也是绘制建筑平面图的重要一步。

这些建筑元素和家具的摆放应根据设计需求和空间功能进行合理的布局。

在CAD软件中，可以使用预设的建筑元素和家具或自定义绘制，以满足不同项目的需求。

步骤七：进行稿件的组合与整理在完成所有绘制后，最后一步是整理绘制的稿件。

这包括对线条、颜色和尺寸进行调整，以确保平面图的清晰和美观。

CAD建筑平面图绘图步骤:一、设置绘图单位选择［格式］――［单位］:精度由0.000改为0;单位：毫米二、设置绘图界限（即选择打印纸大小）选择［格式］――［绘图界限］:如设A3 :左下角为：0, 0右上角为：420, 297。

（横向，纵向为：297, 420）设A4 :左下角为：0, 0右上角为：297, 210。

（横向，纵向为：210, 297）三、设置绘图参数设置：对象捕捉、对象追踪、正交等开关。

此步骤灵活运用“工具”一一“选项”中设置十字光标、精度、背景颜色等四、设置图层选择［格式］——［图层］：（见书后图层名举例）尽量将图层设置的多，准确，清晰1.如果遇到不想要的图层，可以将图层中的所有内容移到其他图层，再将该图层删掉。

若其他图层有遮挡现象，单击左键选择编辑对象，然后鼠标右键，选择“绘图2. 次序”——前置或者后置五、绘制图框、标题栏在图框、标题栏图层1：1 绘制图框标题栏。

图幅图框（单位mm）1:500 ——A0——14850*10500（左框625，其他250）1:200 ——A1——84000*59400（左框5000，其他2000）1:100 ——A2——59400*42000（左框2500，其他1000）——A3——42000*29700 （左框2500，其他1000）1:50 ——A4——29700*21000（左框1250，其他500）1:30 17820*12600 （左框750，其他300）1:10 ——A2/100——5940*4200 （左框250，其他100）1.如果同一张图纸出现两个比例，放大的比例尺要按照和缩小比例尺的关系进行倍数调整。

比如1:100和1:50在同一个图框中，那么选择1:100的图框，1:100 的图纸按实际尺寸绘图，则1:50的图要按实际尺寸*2 来画图，需要注意的是，在之后的标注里面，1:50 的图要按原尺寸进行标注。

六、确定图框标题栏放大的倍数为满足1：1 绘图，应根据合理布图确定图纸放大的倍数。

利用CAD绘制建筑平面图的步骤CAD（计算机辅助设计）是一种广泛应用于建筑、工程和制造领域的软件工具。

利用CAD软件可以方便快捷地绘制建筑平面图，为建筑设计和规划提供了有力的支持。

下面将介绍利用CAD绘制建筑平面图的步骤。

步骤一：了解绘图要求和坐标规范在开始绘制建筑平面图之前，需要详细了解绘图要求和坐标规范。

建筑平面图通常包括建筑物的布局、尺寸、标注等信息。

了解这些要求和规范可以确保绘制的平面图符合实际需求，提高工作效率。

步骤二：创建绘图文件打开CAD软件，并创建一个新的绘图文件。

可以选择使用现有的模板文件，以节省时间和精力。

建议选择与所绘制建筑平面图尺寸和单位相匹配的模板，以确保绘制的图形比例正确。

步骤三：绘制建筑轮廓根据建筑平面图的要求，首先绘制建筑物的外轮廓。

可以使用线段、弧线、圆等基本绘图工具来完成。

确认建筑物的形状、尺寸等参数并准确输入。

根据建筑物的不同部分，可以使用不同的绘图命令，如矩形、圆弧等。

步骤四：添加墙体和门窗在建筑物的外轮廓绘制完成后，根据设计要求添加墙体、门窗等细节。

可以使用“偏移”命令创建墙体，并使用“圆角”命令修饰墙体的角落。

添加门窗时，可以使用CAD软件中提供的标准门窗符号，或根据实际情况自定义绘制。

步骤五：绘制室内布局在建筑物的外部完成后，绘制内部空间的布局。

可以使用“矩形”命令绘制房间的基本形状，并根据需要使用“偏移”命令进行调整。

在绘制时，要注意添加并标注房间的尺寸、门窗位置以及其他重要细节。

步骤六：添加文字和标注在建筑平面图中添加文字和标注是非常重要的一步。

可以使用CAD软件中的文本工具添加建筑物的名称、房间号、尺寸等信息。

此外，需要添加标注来标示墙体、门窗等的尺寸和特征。

标注功能可以通过CAD软件的“标注”命令完成。

步骤七：图层设置和图形修改建筑平面图中的各个元素可以分别放置在不同的图层中，以便于管理和编辑。

在创建图层时，可以为不同的元素分配不同的颜色和线型。

利用CAD进行绘制建筑平面图的步骤CAD（计算机辅助设计）是一种广泛应用于建筑行业的工具，它能够帮助设计师以更高效的方式创建和修改建筑平面图。

在这篇文章中，我们将了解使用CAD软件制作建筑平面图的基本步骤。

1. 收集需求和测量数据在开始使用CAD软件之前，首先需要收集建筑项目的需求和测量数据。

这包括了解土地面积、建筑尺寸和功能需求等。

确保对于建筑的每个细节都有准确的测量数据，这是成功绘制建筑平面图的关键。

2. 创建新项目在CAD软件中，打开一个新的项目文件。

你可以选择使用已有的模板，比如建筑平面图、草图或绘图模板。

在新项目文件中，你可以创建建筑物的基本草图。

3. 绘制外部轮廓根据收集到的测量数据，在CAD软件中绘制建筑物的外部轮廓。

你可以使用线和弧线工具创建墙壁、窗户和门等元素。

确保将尺寸和比例设置正确，以获得准确的建筑平面图。

4. 绘制内部墙壁和隔板根据建筑物的功能需求，在CAD软件中绘制内部墙壁和隔板。

这些可以通过创建新的线元素来完成。

确保考虑到墙壁和隔板的厚度，并将它们正确地连接到外部墙壁，以形成合理的房间和空间。

5. 插入窗户和门在CAD软件中，插入窗户和门等元素。

你可以使用CAD软件提供的库文件来选择适当的窗户和门的形状和尺寸。

将这些元素放置在适当的位置，确保与建筑的其他部分连接正确。

6. 添加家具和装饰物根据建筑平面图的需求，添加家具和装饰物等细节。

CAD软件通常提供了一些标准家具和装饰物的库文件，你可以从中选择适合你的设计的元素。

7. 调整比例和布局在绘制建筑平面图的过程中，你可能需要调整比例和布局。

这可以通过使用CAD软件提供的缩放和控制布局的工具来完成。

确保建筑平面图的比例和布局符合设计要求。

8. 添加文本和标注在平面图上添加文本和标注，以说明建筑的不同部分和细节。

这可以帮助其他人更好地理解你的设计意图。

CAD软件提供了一些文字和标注工具，可供你使用。

9. 检查并保存文件在完成建筑平面图之前，确保审查和检查绘图。

第七讲建筑总平面图绘制将新建建筑物四周一定范周内的原有和拆除的建筑物、构筑物连同其周围的地形地物状况，用水平投影方法和相应的图例所画出的图样，称为建筑总平面图(或称总平面布置图)，简称为总平面图或总图。

总平面图表示出新建房屋的平面形状、位置、朝向及与周围地形、地物的关系等。

总平面图是新建房屋定位、施工放线、土方施工及有关专业管线布置和施工总平面布置的依据。

1、总平面图绘制内容建筑总平面图的绘制要遵守《总图制图标准》GB/T 50103-2001的基本规定。

建筑总平面图表达的内容如下：（1）新建建筑的平面形状、外包尺寸、层数、主要出入口等。

新建房屋，用粗实线框表示，并在线框内，用数字表示建筑层数。

新建建筑物的定位：总平面图的主要任务是确定新建建筑物的位置，通常是利用原有建筑物、道路等来定位的。

新建建筑物的室内外标高：在总平面图中，用绝对标高表示高度数值，单位为m。

（2）新建建筑与原有的建筑物、构筑物、道路或围墙等的距离。

原有建筑用细实线框表示，并在线框内，也用数字表示建筑层数。

计划拟建建筑物用虚线表示。

拆除建筑物用细实线表示,并在其细实线上打叉。

（3）用地范围、室外场地、道路、绿化、管道等的布置情况。

（4）附近的地形地物，如等高线、道路、水沟、河流、池塘、土坡等。

首层室内地面、室外地坪、道路的绝对标高，土方的填挖与地面坡度、雨水排除方向等。

（5）用指北针表示建筑的朝向；风向频率玫瑰图。

（6）标注图名、比例。

按照《建筑制图标准》，绘制建筑总平面图时宜在1：500、1：1000、1：2000三种比例中选择。

（7）由于总平面图采用较小比例绘制，各建筑物和构筑物在图中所占面积较小，根据总平面图的作用，无需绘制得很详细，可以用相应的图例表示，《总图制图标准》中规定的几种常用图例，如下表11.1所示。

以上内容并不是在所有总平面图上都是必须的，可根据具体情况加以选择。

2、总平面图绘制步骤（1）地形图的处理，包括地形图的插入、描绘、整理、应用（2）设置绘图环境，包括图形界限、单位、图层等。

cad建筑平面图怎么画CAD建筑平面图是建筑设计中常见的一种表达方式，通过使用CAD软件进行绘制，可以准确、快捷地展示出建筑物的布局和各个空间的大小关系。

本文将从准备工作、图纸建立、建筑元素标注等几个方面介绍CAD建筑平面图的绘制方法。

首先，绘制CAD建筑平面图之前，我们需要进行一些准备工作。

首先是确定绘图的比例尺，根据实际情况选择合适的比例尺，一般常用的有1:100、1:200等。

其次是收集建筑设计相关的资料和数据，包括平面布局图、建筑尺寸、功能分区等。

这些资料将成为我们绘制CAD建筑平面图的基础。

接下来，我们开始进行CAD建筑平面图的图纸建立。

打开CAD软件，创建一个新的图纸。

首先，我们需要设置合适的图纸尺寸和打印比例。

在CAD软件中，可以选择标准的图纸尺寸，也可以根据需要设置自定义的图纸尺寸。

接着，我们需要设置图纸的打印比例，确保图纸的尺寸在比例尺范围内。

在CAD建筑平面图的绘制过程中，我们需要合理选择使用的工具和命令。

首先，我们可以使用线段工具绘制建筑物的外轮廓。

根据建筑设计图纸上的尺寸和比例，通过绘制连接各个点的直线来完成建筑物的外围轮廓。

接着，我们可以使用矩形工具绘制建筑物内部的空间布局。

根据功能分区图，通过绘制矩形来表示不同的房间、走廊和门窗的位置。

此外，我们还可以使用圆形、椭圆形等工具来绘制建筑物中的柱子、墙角等特殊元素。

在绘制建筑平面图过程中，标注建筑元素是非常重要的一步。

首先，我们可以使用文字工具添加文字标注，标注建筑物的名称和房间的功能。

其次，我们可以使用尺寸工具标注建筑物的各个尺寸，包括房间的长度、宽度和高度等。

通过合理的尺寸标注，可以方便后续的施工和检查工作。

此外，还可以使用箭头工具和注释工具添加其他需要强调的信息。

除了建筑元素的标注，CAD建筑平面图还可以添加一些其他的细节信息，例如符号图例和图纸说明。

符号图例可以说明各种建筑元素的含义和规格，使得图纸更加易读且一目了然。

CAD绘制建筑平面图的步骤和要点CAD（Computer-Aided Design）是一种广泛应用于建筑设计和工程领域的计算机辅助设计工具。

它可以提高绘图效率，减少错误，并且方便修改和编辑设计图纸。

对于建筑平面图的绘制，以下是一些重要步骤和要点。

第一步：收集并分析设计要求在进行建筑平面图的绘制之前，设计师需要与客户或项目团队进行充分的沟通和交流，了解设计要求和目标。

这包括建筑物的功能需求、空间布局、尺寸要求以及其他相关要求。

收集到的信息将作为绘图的依据。

第二步：建立CAD文件打开CAD软件，并创建一个新的文件开始绘图。

根据设计要求，设置合适的纸张尺寸和比例，选择适当的图层设置和单位系统。

第三步：绘制建筑物的轮廓建筑平面图的第一步是绘制建筑物的轮廓。

根据设计要求，绘制建筑物的外界轮廓线条。

可以使用CAD软件提供的绘图工具，如直线、弧线、圆等。

第四步：绘制内部空间布局根据设计要求和功能需求，绘制建筑物内部的空间布局。

可以使用CAD软件中的矩形、多边形等绘图工具来绘制房间或区域的轮廓。

确保按比例准确地绘制空间，并保持适当的尺寸和间距。

第五步：添加尺寸线和文字为了增加图纸的清晰度和可读性，应该在平面图中添加尺寸线和文字。

使用CAD软件提供的尺寸工具，绘制每个房间或空间的尺寸，并确保它们与实际设计要求一致。

添加文字注释，标明房间名称或其他重要信息。

第六步：绘制建筑物的细节在平面图中，还应该包含建筑物的细节。

这包括窗户、门、楼梯、卫生间等。

使用CAD软件提供的绘图工具，绘制并标注这些细节。

确保它们与建筑平面图的比例和尺寸相符。

第七步：检查和修正错误在完成平面图绘制后，进行仔细的检查并修正任何错误。

确保图纸的准确性和一致性，以及符合设计要求。

检查每个空间的尺寸和比例是否正确，确保所有文字和图形都清晰可读。

第八步：保存和输出图纸完成建筑平面图的绘制后，保存CAD文件，并根据需要输出图纸。

可以选择将图纸输出为PDF、JPEG或其他常见的图像文件格式。
