CAD绘图常用图纸大小

cad的各图纸尺寸我们国家的标准是按A0，A1。

来分的，美国标准是按A，B，C，D，E来分的。

A0=1189x841mm，A1=841X594mm，A2=594x420mmA3=420X290mm, A4=297X210mmE=48x36英寸，D=36x24英寸，C=24X18英寸。

按一英寸等于25.4MM来换算一下，可以得出美国的E尺寸图纸差不多相当于国内的A0图纸，依此类推。

另外，按照纸张幅面的基本面积，把幅面规格分为A系列、B系列和C系列，幅面规格为A0的幅面尺寸为841mm×1189mm，幅面面积为1平方米；B0的幅面尺寸为1000mm×1414mm，幅面面积为2.5平方米；C0的幅面尺寸为917mm×1279mm，幅面面积为2.25平方米；复印纸的幅面规格只采用A系列和B系列。

若将A0纸张沿长度方式对开成两等分，便成为A1规格，将A纸张沿长度方向对开，便成为A2规格，如此对开至A8规格；B8纸张亦按此法对开至B8规格。

其中A3、A4、A5、A6和B4、B5、B6 7种幅面规格为复印纸常用的规格。

AutoCAD中导入超文本实现方法AutoCAD是应用广泛的CAD软件平台，具有很强的绘图和编辑功能。

其绘制的图样能清楚地表达设计者的思想和意图，图样中往往需要加注必要的文字来说明图形所无法表达的信息。

除了AutoCAD内含的文本输入命令外，向AutoCAD中输入多行文本即超文本的方法还有：通过Windows提供的剪贴板，利用AutoCAD提供的多行文本命令；利用OLE特性。

二、用单行文本命令组合实现在AutoCAD图样中输入少量文字可以用DText命令实现，如工程图样中的图名、明细表、标题栏、技术要求等的填写。

在需要输入多行文本时，可以通过单行文本的组合来实现。

即输入一行文本后，再借助复制命令（Copy）和文本编辑（DDEdit或MTEdit）、属性编辑（DDModify）、对象特性工具（Properties）、移动（Move）等命令进行多行文本的输入。

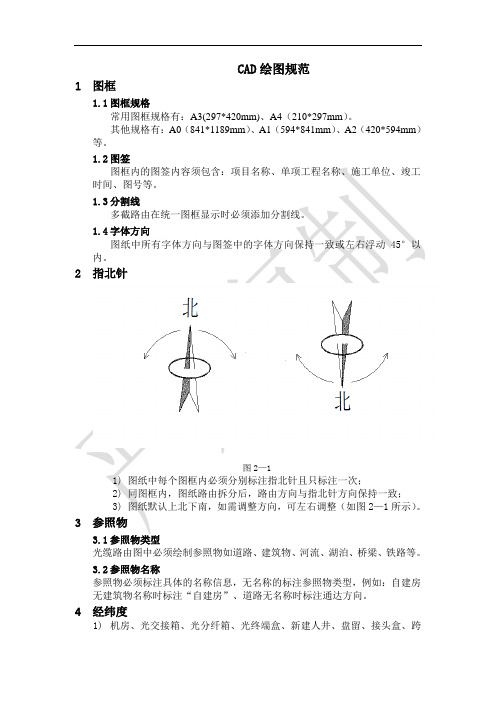

CAD绘图规范1图框1.1图框规格常用图框规格有：A3(297*420mm)、A4（210*297mm）。

其他规格有：A0（841*1189mm）、A1（594*841mm）、A2（420*594mm）等。

1.2图签图框内的图签内容须包含：项目名称、单项工程名称、施工单位、竣工时间、图号等。

1.3分割线多截路由在统一图框显示时必须添加分割线。

1.4字体方向图纸中所有字体方向与图签中的字体方向保持一致或左右浮动45°以内。

2指北针图2—11)图纸中每个图框内必须分别标注指北针且只标注一次；2)同图框内，图纸路由拆分后，路由方向与指北针方向保持一致；3)图纸默认上北下南，如需调整方向，可左右调整（如图2—1所示）。

3参照物3.1参照物类型光缆路由图中必须绘制参照物如道路、建筑物、河流、湖泊、桥梁、铁路等。

3.2参照物名称参照物必须标注具体的名称信息，无名称的标注参照物类型，例如：自建房无建筑物名称时标注“自建房”、道路无名称时标注通达方向。

4经纬度1)机房、光交接箱、光分纤箱、光终端盒、新建人井、盘留、接头盒、跨路支撑设施、拐点支撑设施等必须标注经纬度；2)经纬度采用小数点形式表示，并保留小数点后6位，例如：87.654321、43.123456。

5点设施5.1机房1)竣工图纸中必须提供机房名称、具体位置和机房类型。

例如：景一路格林威治美化塔基站机房；景一路中天大厦四楼富迪电子有限公司集团客户机房；2)非自建的机房需提供机房产权信息，例如：铁通、铁塔、铁塔（联通）、铁塔（电信）。

5.2光交接箱竣工图纸中必须提供光交接箱名称和光交接箱编号（无编号的直接标注光交接箱名称）；5.3光分纤箱/光终端盒竣工图纸中必须提供光分纤箱的具体位置、容量及编号。

5.4电杆竣工图纸中必须提供电杆的以下信息：1)新建/利旧情况（可用图例进行区分）；2)材质，例如：木杆、水泥杆（可用图例进行区分）；3)产权单位，例如：电信、联通等；4)杆号，例如：XY16/001、02/001。

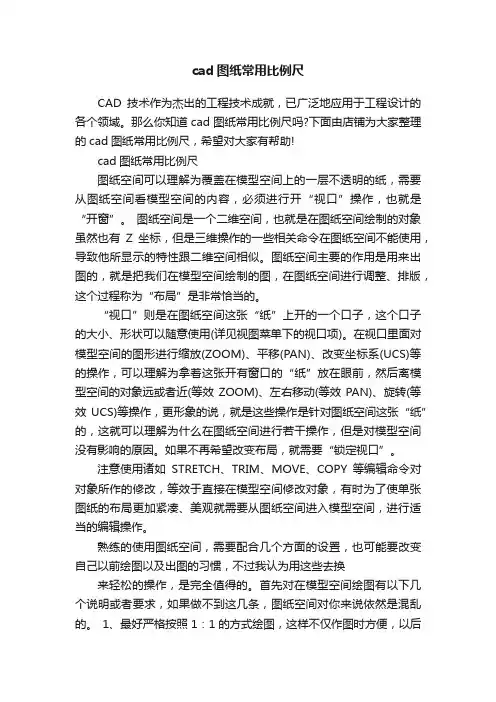

cad图纸常用比例尺CAD技术作为杰出的工程技术成就，已广泛地应用于工程设计的各个领域。

那么你知道cad图纸常用比例尺吗?下面由店铺为大家整理的cad图纸常用比例尺，希望对大家有帮助!cad图纸常用比例尺图纸空间可以理解为覆盖在模型空间上的一层不透明的纸，需要从图纸空间看模型空间的内容，必须进行开“视口”操作，也就是“开窗”。

图纸空间是一个二维空间，也就是在图纸空间绘制的对象虽然也有Z坐标，但是三维操作的一些相关命令在图纸空间不能使用，导致他所显示的特性跟二维空间相似。

图纸空间主要的作用是用来出图的，就是把我们在模型空间绘制的图，在图纸空间进行调整、排版，这个过程称为“布局”是非常恰当的。

“视口”则是在图纸空间这张“纸”上开的一个口子，这个口子的大小、形状可以随意使用(详见视图菜单下的视口项)。

在视口里面对模型空间的图形进行缩放(ZOOM)、平移(PAN)、改变坐标系(UCS)等的操作，可以理解为拿着这张开有窗口的“纸”放在眼前，然后离模型空间的对象远或者近(等效ZOOM)、左右移动(等效PAN)、旋转(等效UCS)等操作，更形象的说，就是这些操作是针对图纸空间这张“纸”的，这就可以理解为什么在图纸空间进行若干操作，但是对模型空间没有影响的原因。

如果不再希望改变布局，就需要“锁定视口”。

注意使用诸如STRETCH、TRIM、MOVE、COPY等编辑命令对对象所作的修改，等效于直接在模型空间修改对象，有时为了使单张图纸的布局更加紧凑、美观就需要从图纸空间进入模型空间，进行适当的编辑操作。

熟练的使用图纸空间，需要配合几个方面的设置，也可能要改变自己以前绘图以及出图的习惯，不过我认为用这些去换来轻松的操作，是完全值得的。

首先对在模型空间绘图有以下几个说明或者要求，如果做不到这几条，图纸空间对你来说依然是混乱的。

1、最好严格按照1：1的方式绘图，这样不仅作图时方便，以后修改也方便，重要的是在使用图纸空间出图时更加灵活方便。

CAD图纸绘制管理办法北京东方华太建筑设计工程有限责任公司长春分公司制图标准总则1、目的为使我公司计算机绘图更加规范化、标准化、保证图面质量，特制定本管理办法。

2、基本要求2.1各专业所使用的绘图支撑软件应使用CAD 各种版本。

2.2各专业施工图的绘制应符合国家制图标准。

3、图纸规格规定3.1 常用标准幅面规格。

注：A4只用于通用图、标准构件图。

3.2 常用图纸长边加长幅面规格。

3.2.1 各种规格的图纸的短边不得加长。

3.3 同一个工程设计所使用的图纸规格不得多于两种，目录、总图、标准构件及院内通用图，可不在此限。

3.4 在特殊的工程设计中，如需其它规格尺寸幅面图纸时，须经公司同意。

4. 具体制图深度执行《建筑工程设计文件编制深度规定》建筑专业制图标准1、绘图比例规定1.1 建筑专业常用绘图比例。

2、图字体规定2.1 一般文字字体采用工程宋体—HZTXT.SHX2.2 一般数字字体采用简体英文—TXT.SHX。

比例尺、轴线号、详图编号剖切号采用美体英文—COMPLEX.SHX。

2.3字体大小2.3.1 总说明文字：标题为7mm、内容为5mm。

2.3.2 索引、注释、房间名称等字高为4.5mm。

2.3.3 图名根据图纸大小、图面布置情况、字高采用8mm，相应的比例尺字高为5mm。

2.3.4 标注尺寸的字高为3mm，常用字体高为4.5mm。

2.3.5 轴线圆直径为8mm、字体为4.5mm。

2.3.6 图名下粗线为5mm，建筑剖面线、剖线均为5mm。

2.3.7 钢筋线为5mm，标注圆径为6mm，字体为3mm。

2.3.8 建筑做法索引圆为12m，标注圆为8m，字体为3mm。

2.4 输入字高可根据上述规定的字高与图样比例按下式换算：输入字高=规定字高/比例例：规定字高5mm，比例1：100输入字高=5/1：100=5002.5 字体比例因子（宽高比）为0.8，特殊情况可采用0.7-1.0。

3、图标和目录图标采用全公司统一图标，目录采用全公司统一目录图，工程名称图名为7mm，其它为4.5mm。

快速了解CAD的绘图比例绘图比例是CAD（Computer-Aided Design，计算机辅助设计）软件中非常重要的概念之一。

在进行CAD绘图时，我们常常需要将实际物体的尺寸转化为绘图中的比例尺，以便准确地绘制出图形。

在CAD软件中，绘图比例通常以比例尺的形式呈现，如1:100、1:50等。

这意味着实际物体的尺寸与绘图中的尺寸之间存在一个固定的比例关系。

例如，如果绘图比例为1:50，那么绘图中的每个单位长度相当于实际物体中的50个单位长度。

了解绘图比例的重要性是非常关键的，因为它可以确保我们绘制出准确且符合实际尺寸的图形。

下面介绍几种常见的绘图比例：1. 1:1比例1:1比例是最直观的比例关系，即绘图中的长度与实际物体的长度相等。

这种比例通常用于绘制实物大小的物体，如建筑平面图等。

2. 放大比例当实际物体的尺寸远大于绘图纸面的尺寸时，我们使用放大比例来绘图。

例如，如果我们将实际物体的尺寸放大到绘图纸面的10倍，那么绘图比例为1:10。

这种比例常用于绘制大型建筑物、机器设备等。

3. 缩小比例与放大比例相反，当实际物体的尺寸远小于绘图纸面的尺寸时，我们使用缩小比例来绘图。

例如，如果实际物体的尺寸缩小到绘图纸面的1/10，那么绘图比例为1:10。

这种比例常用于绘制微小零件、电路板等。

4. 等比缩放比例在一些情况下，我们需要将实际物体的尺寸等比例缩放到绘图纸面上，以确保图形的比例关系不变。

例如，如果实际物体的宽度是100cm，高度是50cm，而我们将其绘制在宽度为10cm，高度为5cm的纸面上，那么绘图比例为1:10。

在这种情况下，无论是宽度还是高度，绘图中的长度与实际长度之间都保持了1:10的比例关系。

在CAD软件中，设置绘图比例非常简单。

通常只需要在绘图界面的工具栏或选项中选择合适的比例尺即可。

在选择绘图比例时，我们需要根据实际情况考虑物体的尺寸和纸面的大小，以便绘图既准确又清晰可见。

总结来说，快速了解CAD的绘图比例是每个CAD软件使用者都应该掌握的基本技巧。

百度文科糠糠萝卜提供CAD 标准制图规范CAD 制图规范（一）、基本要求1．所有设计室出的图纸都要配备图纸封皮、图纸说明、图纸目录。

A．图纸封皮须注明工程名称、图纸类别（施工图、竣工图、方案图）、制图日期。

B．图纸说明须对工程进一步说明工程概况、工程名称、建设单位、施工单位、设计单位或建筑设计单位等。

2．每张图纸须编制图名、图号、比例、时间。

3．打印图纸按需要，比例出图。

（二）、常用制图方式。

一、常用比例1：1 1：2 1：3 1： 4 1： 5 1： 6 1： 10 1：15 1：201：25 1：30 1： 401：50 1：60 1： 80 1：100 1：150 1： 200 1：250 1：300 1： 400 1：500二、线型1．粗实线： 0.3mm1.平、剖面图中被剖切的主要建筑构造的轮廓（建筑平面图）2.室内外立面图的轮廓。

3.建筑装饰构造详图的建筑物表面线。

2．中实线： 0.15-0.18mm1.平、剖面图中被剖切的次要建筑构造的轮廓线。

2.室内外平顶、立、剖面图中建筑构配件的轮廓线。

3．建筑装饰构造详图及构配件详图中一般轮廓线。

3．细实线： 0.1mm1.填充线、尺寸线、尺寸界限、索引符号、标高符号、分格线。

4．细虚线： 0.1-0.13mm1.室内平面、顶面图中未剖切到的主要轮廓线。

2.建筑构造及建筑装饰构配件不可见的轮廓线。

3.拟扩建的建筑轮廓线。

4.外开门立面图开门表示方式。

5．细点划线： 0.1-0.13mm1.中心线、对称线、定位轴线。

6．细折断线： 0.1-0.13mm1.不需画全的断开界线。

三、打印出图笔号 1-10号线宽设置1号红色 0.1mm 6 号紫色 0.1-0.13mm2号黄色 0.1-0.13mm7 号白色 0.1-0.13mm 3号绿色 0.1-0.13mm8.9 号灰色 0.05-0.1mm 4号浅兰色 0.15-0.18mm 10 号红色 0.6-1mm 5号深兰色 0.3-0.4mm10 号特粗线： 1.立面地坪线2.索引剖切符号3.图标上线4.索引图标中表示索引图在本图的短线三、剖切索引符号1.m: ? 12mm( 在 A0 、 A1 、A2、图纸 )2.m: ? 10mm( 在 A3 、 A4 图纸 )3.特粗线到索引线为剖视方向4.A: 字高 5mm( 在 A0 、A1 、 A2 、图纸 )字高 4mm( 在 A3、 A4 图纸 )字高 2.5mm( 在 A3 、A4 图纸 )6. A 为索引图号， B-01 为索引图纸号， B-01 为“”表示索引在本图图片：接上四、平、立面索引符号1．m: ? 12mm( 在 A0、A1 、 A2 图纸 )2．m: ? 10mm( 在 A3、A4 图纸 )3．A1-A4 ：字高 4mm( 在 A0、A1 、A2 图纸 )字高 3mm( 在 A3、 A4 图纸 )4．B-01--B-04 ：字高 2.5mm( 在 A0 、A1 、A2 图纸 )字高 2mm( 在 A3、 A4 图纸 )5．箭头为视图方向。

CAD工程制图基本要求在现代工程领域，CAD（计算机辅助设计）工程制图已经成为不可或缺的重要工具。

它不仅能够提高设计效率和精度，还能为后续的生产制造、施工安装等环节提供准确的技术依据。

为了确保 CAD 工程制图的质量和有效性，以下是一些基本要求。

一、图纸设置1、图纸幅面应根据所绘制图形的大小和复杂程度，选择合适的图纸幅面。

常见的幅面有 A0、A1、A2、A3、A4 等，其尺寸应符合国家标准。

2、图框和标题栏图框应绘制在图纸的周边，其格式和尺寸也有相应的标准规定。

标题栏通常位于图纸的右下角，包含工程名称、图纸名称、比例、制图者、审核者等信息。

3、比例应根据图形的实际尺寸和图纸幅面，选择适当的比例。

比例应标注在标题栏中，常见的比例有 1:1、1:2、1:5、1:10 等。

二、图层管理1、图层设置根据图形的不同元素和性质，如轮廓线、中心线、尺寸标注、文字等，设置不同的图层。

每个图层应具有明确的名称和属性，如颜色、线型、线宽等。

2、图层的使用在绘制图形时，应将不同的元素放置在相应的图层上，以便于管理和修改。

同时，应合理控制图层的显示和隐藏，以提高绘图效率。

三、图形绘制1、线条绘制线条应清晰、光滑、连续，避免出现断裂、重叠等现象。

不同类型的线条，如实线、虚线、点划线等，应根据国家标准和绘图规范进行使用。

2、图形的准确性所绘制的图形应准确反映设计意图，尺寸标注应精确无误。

对于复杂的图形，可以采用分解绘制的方法，逐步完成。

3、图形的完整性图形应包含所有必要的信息，如视图、剖视图、局部放大图等，以充分表达设计对象的结构和形状。

四、尺寸标注1、标注样式尺寸标注的样式应符合国家标准，包括字体、字号、箭头样式等。

标注的尺寸应清晰、易读，不得相互遮挡。

2、标注的准确性尺寸标注的数值应准确无误，且与图形的实际尺寸一致。

标注的位置应合理，便于读取和理解。

3、公差标注对于有公差要求的尺寸，应按照标准进行公差标注，明确尺寸的允许偏差范围。

cad一张图上不同绘图比例如何设置800×600一般是用a1图框的，1：100比例。

硬是要套上a0图筐就是：1：200的比例。

具体就是在cad图纸空间中，先插入a0图框，然后，在视图菜单中，选择新建视口，然后输入mvset命令，选择s参数，然后分别输入：100，200（分别指模型空间比例和图纸空间比例）然后确定。

最后，输入ms命令，把图纸的位置拉好就行了，关于图纸空间的具体教程如下：CAD图纸空间功能好像很少有人用过图纸空间可以理解为覆盖在模型空间上的一层不透明的纸，需要从图纸空间看模型空间的内容，必须进行开“视口”操作，也就是“开窗”。

图纸空间是一个二维空间，也就是在图纸空间绘制的对象虽然也有Z 坐标，但是三维操作的一些相关命令在图纸空间不能使用，导致他所显示的特性跟二维空间相似。

图纸空间主要的作用是用来出图的，就是把我们在模型空间绘制的图，在图纸空间进行调整、排版，这个过程称为“布局”是非常恰当的。

“视口”则是在图纸空间这张“纸”上开的一个口子，这个口子的大小、形状可以随意使用（详见视图菜单下的视口项）。

在视口里面对模型空间的图形进行缩放（ZOOM）、平移（PAN）、改变坐标系（UCS）等的操作，可以理解为拿着这张开有窗口的“纸”放在眼前，然后离模型空间的对象远或者近（等效ZOOM）、左右移动（等效PAN）、旋转（等效UCS）等操作，更形象的说，就是这些操作是针对图纸空间这张“纸”的，这就可以理解为什么在图纸空间进行若干操作，但是对模型空间没有影响的原因。

如果不再希望改变布局，就需要“锁定视口”。

注意使用诸如STRETCH、TRIM、MOVE、COPY等编辑命令对对象所作的修改，等效于直接在模型空间修改对象，有时为了使单张图纸的布局更加紧凑、美观就需要从图纸空间进入模型空间，进行适当的编辑操作。

熟练的使用图纸空间，需要配合几个方面的设置，也可能要改变自己以前绘图以及出图的习惯，不过我认为用这些去换来轻松的操作，是完全值得的。

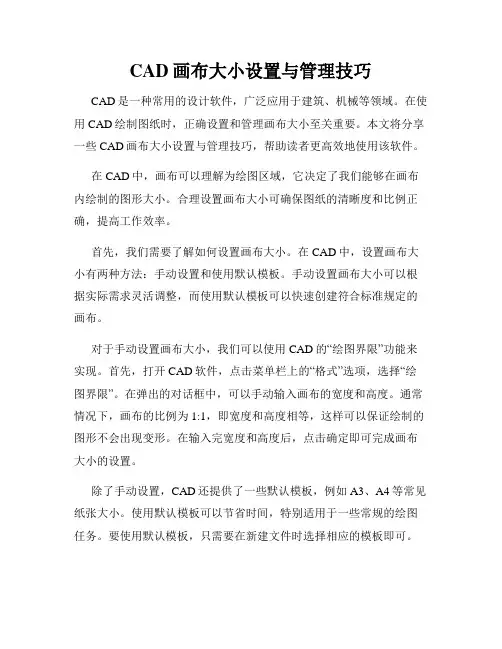

CAD画布大小设置与管理技巧CAD是一种常用的设计软件，广泛应用于建筑、机械等领域。

在使用CAD绘制图纸时，正确设置和管理画布大小至关重要。

本文将分享一些CAD画布大小设置与管理技巧，帮助读者更高效地使用该软件。

在CAD中，画布可以理解为绘图区域，它决定了我们能够在画布内绘制的图形大小。

合理设置画布大小可确保图纸的清晰度和比例正确，提高工作效率。

首先，我们需要了解如何设置画布大小。

在CAD中，设置画布大小有两种方法：手动设置和使用默认模板。

手动设置画布大小可以根据实际需求灵活调整，而使用默认模板可以快速创建符合标准规定的画布。

对于手动设置画布大小，我们可以使用CAD的“绘图界限”功能来实现。

首先，打开CAD软件，点击菜单栏上的“格式”选项，选择“绘图界限”。

在弹出的对话框中，可以手动输入画布的宽度和高度。

通常情况下，画布的比例为1:1，即宽度和高度相等，这样可以保证绘制的图形不会出现变形。

在输入完宽度和高度后，点击确定即可完成画布大小的设置。

除了手动设置，CAD还提供了一些默认模板，例如A3、A4等常见纸张大小。

使用默认模板可以节省时间，特别适用于一些常规的绘图任务。

要使用默认模板，只需要在新建文件时选择相应的模板即可。

对于画布大小的管理，我们可以通过缩放、移动画布来更好地进行图纸编辑。

在CAD中，缩放功能允许我们将绘图区域放大或缩小，便于查看和编辑细节。

通过点击菜单栏上的“缩放”选项，可以选择放大、缩小或恢复原始大小。

另外，我们还可以使用鼠标滚轮来实现画布的放大缩小操作。

移动画布功能可以帮助我们更好地浏览和编辑图纸。

在CAD中，选中画布后，点击右键弹出菜单，选择“移动”选项。

然后，按照鼠标光标的指引，将画布移动到期望的位置。

此外，在CAD中，还有一些与画布大小相关的技巧，如设置边界、调整打印比例等。

设置边界可以限定我们的图纸范围，以确保不会超出纸张或者打印区域。

调整打印比例可以在打印图纸时控制输出的比例，常见的比例有1:1、1:2等。
