第三章MCS-51单片机的汇编语言程序设计(8学时).

  • 格式：pdf
  • 大小：14.62 MB
  • 文档页数：66

下载文档原格式

  / 66

合集下载

单片机课件MCS-51单片机汇编程序设计

单片机课件MCS-51单片机汇编程序设计

规则：
（1）标号字段和操作字码段之间要有冒号“：”相隔； （2）操作码字段和操作数字段间的分界符是空格；
（3）双操作数之间用逗号相隔；
（4）操作数字段和注释字段之间的分界符用分号“；”相隔。 操作码字段为必选项，其余各段为任选项。
第3章 MCS-51单片机汇编语言程序设计
补充例1
下面是一段汇编语言程序的四分段书写格式
第3章 MCS-51单片机汇编语言程序设计 采用十六进制形式来表示 ，某些特殊场合才采用二进制或十进制的表 示形式 。 十六进制，后缀“H” 。 二进制，后缀“B” 。 十进制，后缀“D”，也可省略。 若十六进制的操作数以字符A~F中的某个开头时，则需在它前面加一个 “0”，以便在汇编时把它和字符A~F区别开来。 （2）工作寄存器和特殊功能寄存器的表示 采用工作寄存器和特殊功能寄存器的代号来表示，也可用其地址来表示。 例如，累加器可用A（或Acc）表示。也可用0E0H来表示，0E0H为累加器 A的地址。
第3章 MCS-51单片机汇编语言程序设计
汇编语言程序设计步骤 一.确定方案和计算方法 二.了解应用系统的硬件配置、性能指标 三.建立系统数学模型，确定控制算法和操作步骤 四.合理分配存储器单元和了解I/O接口地址 五. 编制源程序 1.按功能设计程序，明确各程序之间 的相互关系
开始
2. 用流程图表示程序结构和功能 3.程序中用注释说明指令在程序中的 作用，方便阅读、调试和修改
第3章 MCS-51单片机汇编语言程序设计
单片机原理及应用
第3章 MCS-51单片机汇编语言程序设计
内 容 提 要
★概述 ★伪指令 ★汇编语言程序设计步骤 ★顺序程序设计
★分支程序设计
★循环程序设计 ★位操作程序设计

单片机原理及应用课件第3章 mcs-51单片机指令系统和汇编语言程序示例

单片机原理及应用课件第3章 mcs-51单片机指令系统和汇编语言程序示例

MOV @R1，P1
；((R1))←(P1)
MOV P2，P1
；(P2)←(P1)
MOV 10H，#20H
；(10H)←20H
执行上述指令后的结果为：(R0)=30H，(R1)=(A)=40H， (B)=10H，(40H)=(P1)=(P2)=CAH，(10H)=20H。
第3章 MCS-51单片机指令系统和汇编语言程序示例
3.2.7 位寻址
位寻址是在位操作指令中直接给出位操作数的地址，可以 对片内RAM中的128位和特殊功能寄存器SFR中的93位进行寻 址。
例如指令MOV C,24H.0;机器码为A2H 20H，相当于 MOV C,20H。
第3章 MCS-51单片机指令系统和汇编语言程序示例
3.3 数据传送类指令
第3章 MCS-51单片机指令系统和汇编语言程序示例
3.3.1 访问片内数据存储器的一般数据传送指令
该类指令的功能是实现数在片内RAM单元之间、寄存器之间、 寄存器与RAM单元之间的传送。所有指令具有统一的格式，其格 式如下：
MOV <目的操作数>，<源操作数>；目的操作数单元←源操 作数(或单元)
操作码助记符都是"MOV"，目的操作数和源操作数不同寻址 方式的组合就派生出该类的全部指令。因此，记忆这类指令的关 键在于掌握两个操作数的各种寻址方式的组合关系。
指令：MOV A,#5AH 机器码：74H 5AH
第3章 MCS-51单片机指令系统和汇编语言程序示例 3.2.2 寄存器寻址
在指令选定的某寄存器中存放或读取操作数，以完成指令规 定的操作，称为寄存器寻址。
例如：MOV A，R7指令中源操作数和目的操作数都是寄存 器寻址。该指令的功能是把工作寄存器R7中的内容传送到累加器A 中，如R7中的内容为30H，则执行该指令后A的内容也为30H。

第3章MCS-51单片机指令系统及汇编语言程序设计2[93页]

第3章MCS-51单片机指令系统及汇编语言程序设计2[93页]
机器编辑→交叉汇编→串行传送
3、 高级语言：
如C、BASIC、FORTRAN、 PASCAL 及COBOL等 特点：直观、易学、易懂，而且通用性强，易于移植到不 同类型的机器中去。
计算机也不能直接识别和执行高级语言，需要将其转 换为机器语言才能识别和执行。对于高级语言，这一转换工 作通常称为编译或者解释。进行编译或者解释的专用程序称 为编译程序或者解释程序。
【标号： 】助记符(操作码）【操作数（参数）】 ；【注释】
（2）伪指令语句的格式： 名字 定义符 参数 ；注释 两种语句都由四个部分组成。其中每一部分称为域或
字段，各字段之间用一个空格或字段定界符分隔，常用的 字段定界符有冒号“：” 、逗号“，”和分号“；”。其 中方括号括起来的是可选择部分。
标号(也称为名字) 域：
例：把片外存储器2200H单元中的数送入片内30H单元中。
标号域 操作码域 操作数域
注释域
BEGIN：MOV DPTR，#2200H ；(DPTR)=2200H
MOV R0，#30H
；(R0)=30H
MOVX A，@DPTR ；(A)=((DPTR))
MOV @R0，A
；((R0))=(A)
3.4.3 汇编语言的伪指令
操作数域： 是参与运算或进行其它操作的数据或这些数据的地址。
• 操作数与操作码之间用空格分隔，若有两个操作数，这 两个操作数之间必须用逗号“，”分开。操作数域若是数 据的直接或间接地址，则必须满足寻址方式的规定。
• 对于操作数域出现的常数：
•若采用十六进制数表示，其末尾必须加“H”说明；若十六进 制数以A、B、C、D、E、F开头，其前面必须添一个“0” 。
单片机技术及应用

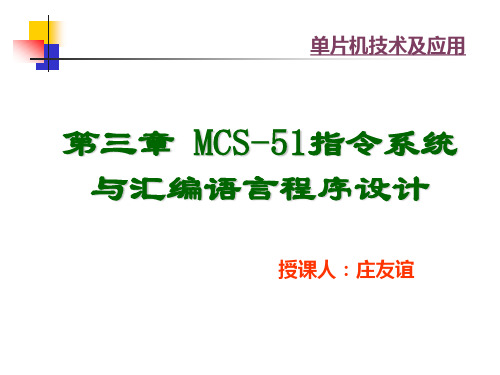

第三章 MCS-51指令系统 与汇编语言程序设计

第3章 单片机的汇编语言与程序设计.ppt

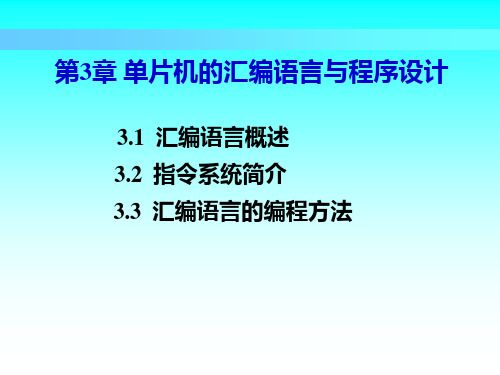

第3章 单片机的汇编语言与程序设计.ppt

“读”
外RAM
2000H × ×
5、基址寄存器加变址寄存器间接寻址
基址寄存器加变址寄存器间接寻址： 以DPTR或PC作基址寄存器，A作变址寄存器
两者相加形成操作数地址。
寻址空间： 程序存储器（＠A+DPTR、＠A+PC）
例： MOVC A，＠A+DPTR 设（A）= 0FH （DPTR）= 2400H
PC
RO
A
9M3H
操作码 ×0F×H
DP 2T4R00H
PC
……
240F × ×
“读”
H
MOVC
PSEN A，＠A+DPTR
ALU
6、相对寻址
相对寻址
以当前PC值为基准地址，加上指令的偏 移量“rel”，结果为目标地址。rel为有 符号补码数，范围：-128～+127
寻址空间： 程序存储器
例： JNZ rel
MOVX A，＠DPTR MOVX ＠DPTR ，A
外部RAM送累加器A 累加器内容送外RAM 外部RAM送累加器A
累加器内容送外RAM
字节 1 1 1
1
说明： 1.在51中，与外部存储器RAM打交道的只可以是A累
加器。所有需要送入外部RAM的数据必需要通过A送去， 而所有要读入的外部RAM中的数据也必需通过A读入。
二、常用符号
n=0～7
Rn —当前选中寄存器区的8个工作寄存器（R0～R7） Ri —当前选中寄存器区中可做间址寄存器的
2个工作寄存器（R0、R1） i=0、1
direct -—— 8位内部RAM单元地址 00H~7FH
—— 专用特殊功能寄存器SFR的地址80H~FFH

大学课件MCS51单片机指令系统与汇编语言程序设计

大学课件MCS51单片机指令系统与汇编语言程序设计

ANL C, P ; （C）← （C）∧（P）
其中：P是PSW的第0位，C是PSW的第7位。
（4）字节符号地址（字节名称）加位序号的形式。对于部分特 殊功能寄存器（如状态标志寄存器PSW），还可以用其字节名 称加位序号形式来访问某一位。AC 如：
定义：操作数存放在MCS-51内部的某个工作寄存器Rn （R0～R7）或部分专用寄存器中，这种寻址方式称为 寄存器寻址。
特点：由指令指出某一个寄存器的内容作为操作数。 存放操作数的寄存器在指令代码中不占据单独的一个 字节，而是嵌入（隐含）到操作码字节中。
寻址范围：四组通用寄存器Rn（R0～R7）、部分专用 寄存器（ A, B, DPTR, Cy ）。
伪指令只出现在汇编前的源程序中，仅提供汇编用的某些控制 信息，不产生可执行的目标代码，是CPU不能执行的指令。
（1）定位伪指令ORG
格式：ORG n
其中：n通常为绝对地址，可以是十六进制数、标号或表达式。
功能：规定编译后的机器代码存放的起始位置。在一个汇编 语言源程序中允许存在多条定位伪指令，但每一个n值都应和前
2.2.2 直接寻址
定义：将操作数的地址直接存放在指令中，这种寻址方式称为 直接寻址。 特点：指令中含有操作数的地址。该地址指出了参与操作的数 据所在的字节单元地址或位地址。计算机执行它们时便可根据 直接地址找到所需要的操作数。
寻址范围：ROM、片内RAM区、SFR和位地址空间。P42
2.2.3 寄存器寻址
定义：指令中给出的操作数是一个可单独寻址的位地址，这种寻址 方式称为位寻址方式。
特点：位寻址是直接寻址方式的一种，其特点是对8位二进制数中 的某一位的地址进行操作。
寻址范围：片内RAM低128B中位寻址区、部分SFR（其中有83位 可以位寻址）。

第3章 单片机的汇编语言与程序设计

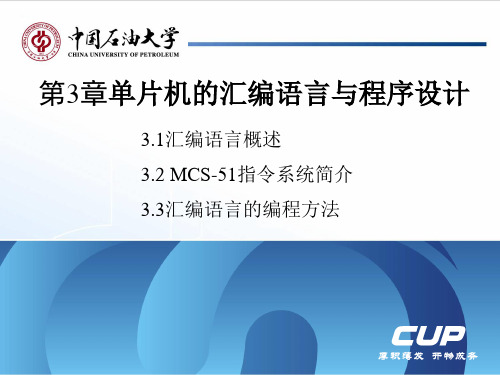

第3章 单片机的汇编语言与程序设计

算术运算类指令快捷记忆法
第3章单片机的汇编语言与程序设计
特点： ①除加1和减1外，都需以累加器A为目的操作数； ②一般都会影响PSW中的CY、A
实例4：试解读如下程序并说明其实现的主要功能
MOV A,#34H
ADD A,#0E7H MOV 40H,A
实例2： 已知片内RAM44H单元为07H，试分析并指出以下程序运行 后，21H单元的结果如何？
MOV R0, #44H
MOV A , @R0
MOV 21H,A
【解】仿照上例的分析过程：
源程序
①还原简记符
MOV R0,#44H MOV Rn,#data
MOV A,@R0 MOV A,@Ri
MOV 21H,A MOV direct,A
➢ 注释是对指令的解释性说明，用以提高程序的可读 性； ➢ 可用任何文字或符号描述，可以省略； ➢ 由(英文)分号开始，无需结束符号。
举例： MOV A,#12H SETB P1.0 CJNE A,R0, START
;立即数12H→A ; P1.0←1 ;若A≠R0,转START
第3章单片机的汇编语言与程序设计
第3章单片机的汇编语言与程序设计
实例1： 试分析并指出以下程序段运行后，21H单元的结果如何？
MOV R1, #35H MOV A ,R1 MOV 21H,A
【解】分析思路如下： ①将具体操作数还原为操作数简记符； ②根据指令表查出相应指令功能； ③推算出指令的执行结果。
源程序 MOV R1,#35H MOV A,R1 MOV 21H,A
➢ 操作数可以是3个、2个、1个或没有操作数； ➢ 操作数大于1时要用(英文)逗号隔开。
举例： CJNE A,R0, START ADD A,#10H CRL A RET

单片机ppt课件清华第3章_MCS51单片机汇编语音程序设计

第3章 MCS-51单片机汇编语言程序设计 装备一个铸造车间，需要熔炼设备、造型及制芯设备、砂处理设备、铸件清洗设备以及各种运输机械，通风除尘设备等。只有设备配套，才能形成生产能力。
单片机原理、接口及应用
第3章 MCS-51单片机汇编语言程序设计 装备一个铸造车间，需要熔炼设备、造型及制芯设备、砂处理设备、铸件清洗设备以及各种运输机械，通风除尘设备等。只有设备配套，才能形成生产能力。
数据
功能：指示在程序存储器中以标号为起始地
LN
址的单元里存放的数为字节数据（八位二进 制数）。
例如 LN：DB 32，’C’，25H，-1；LN～ LN+2 地址单元依次存放20H , 43H , 25H ，
LN+1 LN+2 LN+3
FFH
3. 字定义 标号：DW （字常数或表达式）
GH
作用： 指示在程序存储器中以标号为起始地址
ORG 3000H TAB： DB 23H，100，‘A’
第3章 MCS-51单片机汇编语言程序设计 装备一个铸造车间，需要熔炼设备、造型及制芯设备、砂处理设备、铸件清洗设备以及各种运输机械，通风除尘设备等。只有设备配套，才能形成生产能力。
2.字节定义 标号： DB（字节常数，
或字符或表达式）
地址
2. 伪指令： 汇编控制指令，没有指令代码，只用于汇编 过程，为汇编程序提供汇编信息。 宏汇编功能：将需要反复多次执行的程序段定义成一个宏
指令名（宏定义）。编程时，可在程序中使用宏指令名来替 代被定义的程序段（宏调用）。
第3章 MCS-51单片机汇编语言程序设计 装备一个铸造车间，需要熔炼设备、造型及制芯设备、砂处理设备、铸件清洗设备以及各种运输机械，通风除尘设备等。只有设备配套，才能形成生产能力。

第3章MCS-51单片机指令系统与程序设计

第3章MCS-51单⽚机指令系统与程序设计第3章MCS-51单⽚机指令系统与程序设计寻址⽅式3.2指令系统3.3汇编语⾔程序设计基础3.4概述3.13.1概述MCS-51机共有111条指令，可表⽰30多种控制，指令有以下⼏种：按字节可分成单字节指令49条双字节指令45条三字节指令17条●按指令执⾏时间可分成单机器周期指令64条双机器周期指令45条四机器周期指令2条●按功能可分成数据传送类指令29条算术运算类指令24条位操作类指令12条逻辑运算类指令24条控制转移类指令22条3.1.1单⽚机机器码指令⽤⼆进制代码（⼗六进制数书写）表⽰的指令称为机器码指令或⽬标代码指令。

这种形式的指令能够直接被计算机硬件识别执⾏，但不便于记忆。

例如指令MOV A,#00H执⾏的操作是将⽴即数00H送⼊累加器A中，它的机器码指令为74H00H。

当⽤机器码表⽰的指令格式以8位⼆进制数（或字节）为基数时，可分为单字节、双字节和三字节指令，其相应格式如下：1．单字节指令即⼀个字节的机器码表⽰⼀条指令，这个字节叫操作码。

Op code地址/数据Op code地址/数据Op code 2．双字节指令格式第⼀字节是操作码第⼆字节是RAM 地址/⽴即数。

3．三字节指令格式地址/数据3.1.2汇编语⾔指令为了便于记忆，利于程序的编写和阅读，⽤助记符来表⽰每⼀条机器码指令的功能，称作汇编语⾔指令。

该指令不能被计算机硬件直接识别和执⾏，必须通过汇编程序把它翻译成机器码指令才能被计算机执⾏。

如指令MOV A,#00H即为汇编语⾔指令。

⽤汇编语⾔指令编写的程序叫做源程序。

被翻译成的机器码指令程序叫做⽬标程序。

⽤做翻译的程序叫做汇编程序。

3.1.2汇编语⾔指令MCS-51单⽚机的指令可分为：单机器周期双机器周期四机器周期指令它们的机器周期是不同的，其中按字节⼜可以分为以下⼏种情况：单字节单机器周期指令单字节双机器周期指令双字节单机器周期指令双字节双机器周期指令三字节双机器周期指令单字节四机器周期指令。
