TK-C1430EC使用说明书彩色视频摄像机警告∶为避免火灾及电击，请勿使此设备遭受雨淋或受潮。
因设计变动，本说明书中的数据如有所变化，恕不另行通知。
安全注意事项承蒙惠购本产品。
（本说明书用于 TK-C1430EC）使用本机之前，请仔细阅读本使用说明书以保证其发挥最佳性能。
介绍功能 (4)操作注意事项 (5)控制器、插座和指示灯 (6)连接／安装RM-P2580 系统 (10)步骤 (12)安装镜头 (13)安装铁氧体磁芯 (14)后部的连接 (14)安装摄像机 (16)镜头调整 (18)后焦点调整 (19)自动白平衡控制调整 (20)菜单设置设置菜单 (21)菜单画面结构 (22)SYNC ADJUST 画面 (24)ALC SETTINGS 画面 (24)VIDEO ADJUST 画面 (29)MODE SELECT 画面 (30)MOTION DETECT 画面 (32)COMMUNICATION 画面 (33)MAINTENANCE 画面 (33)FACTORY SETTINGS 画面 (33)BLC EDITTING 画面 (34)白平衡的手动调整 (35)CAMERA TITLE 设置 (36)设置 MOTION DETECT 功能 (37)黑白／彩色切换信号输出 (38)由外部黑白／彩色切换信号进行控制 (39)白点补偿 (40)其他规格 (41)ⅢDSP（数字信号处理器）具有扩展动态范围（ExDR）功能，可在光线明亮和黑暗的地方进行拍摄。
Ⅲ采用具备 SENSE UP（32 倍）功能的CCD，可感受最小光通量密度为 0.9 1x（F1.2, 50%, AGC 20dB）和 0.03 lx（SENSE UP × 32）的被摄物。
另外，得益于 B／W 模式，可感受到 0.03 1x（F1.2, 50% AGC 20dB）的光通量密度。
Ⅲ运动检测功能可检测图像中的运动并发出告警信号。
用途:
更清晰的观察产品的结构与外观并摄影成图片
一、操作方法
二、保養
1.每日上班時,用碎棉布擦拭儀器表面.保持儀器清潔.
三、注意事項

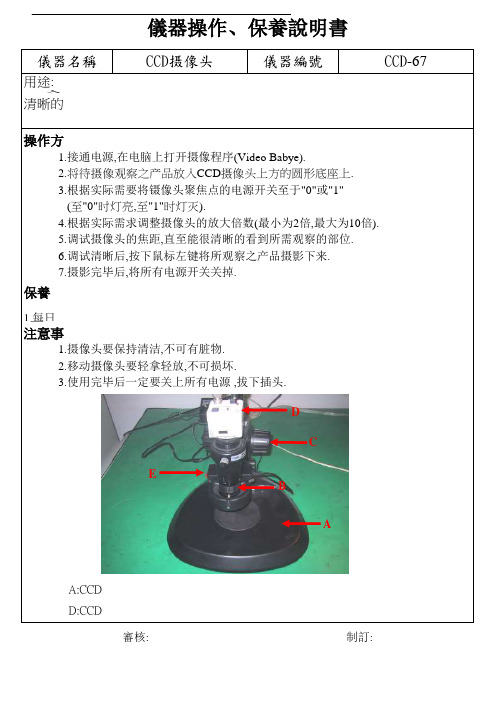

A:CCD摄像头底座 B:倍数放大 C:焦聚调节
D:CCD摄像头 E:聚焦点
更多免费资料下载请进：
審核: 制訂:CCD -67儀器操作、保養說明書
儀器名稱
CCD摄像头儀器編號 1.接通电源,在电脑上打开摄像程序(Video Babye).
2.将待摄像观察之产品放入CCD 摄像头上方的圆形底座上.
3.根据实际需要将镊像头聚焦点的电源开关至于"0"或"1" (至"0"时灯亮,至"1"时灯灭).
1.摄像头要保持清洁,不可有脏物.
2.移动摄像头要轻拿轻放,不可损坏.
3.使用完毕后一定要关上所有电源 ,拔下插头.
4.根据实际需求调整摄像头的放大倍数(最小为2倍,最大为10倍).
5.调试摄像头的焦距,直至能很清晰的看到所需观察的部位.
6.调试清晰后,按下鼠标左键将所观察之产品摄影下来.
7.摄影完毕后,将所有电源开关关掉.
等級等級Z ZE MOD M M M MO MM M S
貼紙ZERO 記錄名稱負責保編目方按日期品IQC 最少保《客戶一年品管按日期A
B
C
D
E。
吸顶装表面装 吊装产品描述V6621-L 和V6622-L 系列室内防暴彩色/日夜转换型网络半球摄像机采用新型的SONY 1/3"彩色EX-view CCD 图像传感器，利用先进的数字信号处理技术对图像进行处理，具有高解析度、高灵敏度、低照度和高信噪比特点。
V6622-L 系列独有的红外线截止滤镜开关功能可以视日夜光线环境变化情况自动切换。
V6621-L 和V6622-L 系列室内防暴彩色/日夜转换型网络半球摄像机通过10/100M Base-T 网络，将模拟视频信号转换为数字视频传输到视频接收端，实现网络视频传输的功能。
网络远程控制功能不仅能让相关软件对网络半球的IP 地址进行搜索，还能通过IE 浏览器对IP 地址、子网掩码、网关进行设置，也能对视频编码进行设置，如预设编码参量，数据传输率，画质等。
通过QoS 的网络服务类型选择，用户可以获得最适合自己的服务方式。
产品特点y SONY 1/3" EX-view CCD 传感器y 全天候防护型设计，采用防暴半球型防护罩，坚固外壳 y 可在水平、垂直、轴向三个旋转方向上调节摄像机角度 y 支持MPEG-4编码，实时传输视频图像y 像素: NTSC(EIA)=380K/PAL(CCIR)=440K(高分辨率) y 520TVL 高解析度，高灵敏度，抑制光晕能力强和高信噪比 y 自动电子快门(AES)，自动增益控制(AGC)，自动光圈(AI)，自动白平衡(AWB)，背光补偿(BLC)y 自动红外截止滤光片，彩色/黑白模式自动切换(V6622-L) y 内置非球面红外校正变焦镜头，自动光圈y 支持多用户通过Web server 或V2216等软件进行实时访问 y 用户密码保护，防止非法修改系统参数 y 支持手动设置IP 地址 y 支持动态I-P 画格比率 y 支持动态调整质量与压缩率 y 图像抓拍功能 y 支持移动侦测y 软件网络远程升级，提供网络QoS 的服务类型选择功能 y 支持PoE/12VDC/24VAC 供电 y 外形美观，安装使用简便订购信息V6621-L3010RB 1/3" 室内防暴彩色网络半球摄像机(内置2.5-6mm 变焦镜头，MPEG-4，D1，520TVL ，彩色模式0.5Lux ，PAL ，防暴， 吸顶装，透明球罩，PoE)V6621-L3010RE 1/3" 室内防暴彩色网络半球摄像机(内置3.3-12mm 变焦镜头，MPEG-4，D1，520TVL ，彩色模式0.5Lux ，PAL ，防暴，吸顶装，透明球罩，PoE)V6622-L3010RB 1/3" 室内防暴日夜转换型网络半球摄像机(内置2.5-6mm 变焦镜头，MPEG-4，D1，520TVL ，彩色模式0.5Lux ，黑白模式0.01Lux ，PAL ，防暴，吸顶装，透明球罩，PoE)V6622-L3010RE 1/3" 室内防暴日夜转换型网络半球摄像机(内置3.3-12mm 变焦镜头，MPEG-4，D1，520TVL ，彩色模式0.5Lux ，黑白模式0.01Lux ，PAL ，防暴，吸顶装，透明球罩，PoE)注意：1. 若上述配置下选用NTSC 制, 请将后缀L3010改为L3000。
视频会议彩色摄像机使用说明书视频会议彩色摄像机使用说明书版本V2.2目录目录-------------------------------------------------------------------1 安全指导-------------------------------------------------------------------2 第一章简介-------------------------------------------------------3一.产品简介----------------------------------------------------------3二.产品结构、尺寸及附件----------------------------------------3三.遥控器操作方法-------------------------------------------------7四.性能参数----------------------------------------------------------7五.预置点功能设置-------------------------------------------------11 第二章安装-------------------------------------------------------12一、注意事项----------------------------------------------------------12二、安装方式----------------------------------------------------------13三、接线方法----------------------------------------------------------14 第三章拔码设定-------------------------------------------------------15一、进入设置--------------------------------------------------------15二、拔码开关设置--------------------------------------------------15 简易故障排除-------------------------------------------------------------18 售后服务-------------------------------------------------------------------19安全指导1.在安装本设备过程中，务必认真阅读本安全指导，要严格按照安装使用说明进行操作，妥善保管此说明书，以备将来参考。
1/3型CCD 彩色监控摄像机(具有低照度黑白模式)WV-CP250系列松下电器新推出了具有彩色转黑白功能的经济型摄像机WV-CP250系列。
可以自动从白天的彩色模式切换到夜晚的黑白模式，真正实现了24小时监控。
使用选购件F1.2镜头，即使在照度低至0.75Lux (彩色模式)和0.11Lux (黑白模式)时也可以分别捕捉到清晰的图像。
此外还包括一系列其它特点: 彩色模式下480线、黑白模式下570线的水平清晰度；50dB 的信噪比；背光补偿(BLC )，光圈校正，自动增益控制(AGC )，和自动跟踪白平衡(ATW )等功能。
具有高性能，高性价比的WV-CP250系列摄像机适用于小区、 街道、停车场、建筑物周围等需要进行24小时监控的场所。
关键特点● 1/3型CCD 彩色图像传感器。
● 可以自动或手动切换到彩色模式或黑白模式。
● 超高灵敏度 F1.2时，彩色模式: 0.75Lux 、黑白模式: 0.11LuxF1.4时，彩色模式: 1.0Lux 、黑白模式: 0.15Lux● 彩色模式水平清晰度为480线，黑白模式水平清晰度为570线。
● 信噪比50dB 。
● 电子快门，速度为1/50秒到1/15,000秒。
● 内置背光补偿(BLC )模式选择器。
● 数字信号处理LSI ，可拍出高质量图像。
● 自动增益控制(AGC )和自动跟踪白平衡(ATW )。
● 高光照细节光圈修正。
● 内同步 / 电源同步。
● 多工垂直驱动(VD2)信号支持松下电器系统产品。
● 支持CS 卡口镜头(镜头为选购件)。
应用事例中大规模矩阵SX650松下电器(中国)有限公司 http: ///ccve松下电器顾客咨询服务中心：800-810-0781，400-810-0781 (手机用户可拨打)系统销售公司北京市朝阳区光华路甲8号和乔大厦C座6层电话：************广告设计：北京技美阳光图文设计有限公司地 址：北京市海淀区北三环西路43号青云当代大厦详细规格及功能操作说明，以产品的使用说明书为准所有资料经仔细核对，以求准确，如有任何印刷错漏或在翻译中可能产生的误差，敬请谅解本产品目录图片均为模拟图片本产品最终解释权由松下电器(中国)有限公司系统销售公司享有2006年6月在中国印刷产品广告[PCCP250-A]·重量及尺寸为近似值 ·规格变更恕不另行通知 ·上述产品可能受到出口规定的限制重要安全注意事项：在使用本产品之前请认真阅读《使用说明书》。
SDC-313系列SDC-243系列彩色CCD摄像机使用说明书说明在安装和使用摄像机之前，请仔细阅读说明书。
P/No. : 6806-0444-01A制造商：天津三星光电子有限公司地址：天津市南开区平昌道7号电传邮编：300190网址：感谢您购买三星CCD摄像机，在使用摄像机前，请确认摄像机制式和正确的输入电压，为了让您完全的了解本说明，我们将介绍一些我们的产品。
■SDC-313系列(410,000 像素)•NTSC 制式•PAL 制式SDC - 313ND SDC - 313PD SDC - 313NASDC - 313PA■SDC-243系列(270,000 像素)•NTSC 制式•PAL 制式SDC - 243ND SDC - 243PD SDC - 243NASDC - 243PA■型号划分SDC - 313 x xSDC - 243 x x•信号系统N NTSC 制式P PAL 制式•电源D DC 12V A AC 24V～本设备应该由具有专业资格的人员进行安装，并应在允许地区范围内安装。
说明-此设备是根据FCC条约第15项的CLASS A数码设备限制测试的。
这些限制是为了防止产品在商贸环境中使用时的有害干扰而提供保护设计的。
本产品生产和使用时可以放射出电磁波，如果您未按照说明书安装使用，可能会产生有害的电磁干扰。
当在居民区里使用本产品时，有可能会产生有害的电磁干扰，在这种情况下，使用者需要自费改善此种干扰。
注意-在未经生产商允许的情况下，私自更换或修理摄像机，会使消费者的权益无法保障。
警告：为防止电击或火灾的危险：◆不要使用其它未经指定的电源。
◆不要将制品暴露在雨中或潮湿的环境中。
警告-为了防止有火灾和电击的危险，请不要将本产品放置在雨中或者潮湿的环境中。
特征目录卓越的逆光补偿逆光补偿技术允许摄像机在任何环境下，找到最佳摄像条件且自动给出所需的光量补偿。
因此您总可以得到清晰的精美的细节以及完美的光线对比度。
彩色CCD摄像机使用说明书
*使用本摄像机前请详细阅读本使用说明书并请妥善保存以备日后参考。
*为避免引起火灾或遭受电击等危险请勿将本机置于潮湿或超温度限制的环境。
*为避免电击请勿打开机壳，非指定的技术人员请勿自行进行维修。
1．主要特性
此摄像机采用高灵敏度CCD及先进电路设计，具有高画质、低失真、低噪讯等特性。
采用高品质元器件及自动生产制程并进行严格的测试，提高了产品的稳定性，保证了产品的使用寿命。
非常适用于监控系统及影像处理系统。
具备以下特性：
・高色彩还原度
・低照度
・自动电子快门
・逆光补偿
・高信噪比
・自动电子增益
・支持VIDEO/DC自动光圈镜头
・可设定多种固定电子快门
2．安装使用注意事项
（1）请勿将此产品摔落地上或受强烈敲击；
（2）除非经指示，否则勿碰触本机内部元件；
（3）使用前请先确定电源是否为指定的电压；
（4）避免对准强光（如阳光、照明灯等处），否则容易引起过亮或拉光现象（这并非故障），也将影响CCD寿命；
（5）避免置于潮湿、多尘、极热、极冷、强电磁辐射等场所；
（6）当安装于光线变化差异较大的场所时，建议采用自动光圈镜头；
（7）当摄像机不使用时，请将防尘盖加上，以保护CCD感应器；
（8）使用时不可让水及任何液体流入摄像机；
（9）请勿直接碰触到CCD光学元件，若有必要清洁，请将干净布用酒精稍微湿润，轻轻拭去尘污；
（10）若发现异常情况请拔掉电源并及时与当地经销商联系。
3．各部分名称介绍
（1）侧视图（图1）
图1
（2）后板面（图2）
图2
LEVEL（电平）调节纽
在使用DC驱动自动光圈镜头时调整此调节钮可调整光圈驱动电平，若使用Video驱动的自动光圈镜头时，此调节钮无效。
自动光圈镜头选择开关
使用DC驱动自动光圈镜头请将开关置于DD模式，使用Video驱动自动光圈镜头请将开关置于VD模式。
SW拨动开关意义说明：
①、正常操作模式：
在这种模式下，应将开关A、B置于“ON”位置，AES、AGC、BLC三位开关分别具有独立的功能，
其功能意义如下：
・ AES（电子快门）开关：
此开关置于“ON”位置，摄像机工作在自动电子快门状态；(PAL制在1/50~1/100,000秒自动
调整，NTSC制在1/60~1/100,000秒自动调整。
)
此开关置于“OFF”位置，快门设置为固定快门；（PAL制固定为1/50秒，NTSC制固定
为1/60秒）
使用非自动光圈镜头请将此开关置于“ON”位置，使用自动光圈镜头时请将此开关置于“OFF”
位置，并根据镜头是Video或DC驱动，将自动光圈镜头选择开关置于相应位置。
・ AGC（自动增益）开关：
此开关置于“ON”位置，电子自动增益打开，能提高低照度下视频放大器的增益，但会导致
噪声增大；此开关置于“OFF”位置，电子自动增益关闭。
・ BLC（逆光补偿）开关：
此开关置于“ON”位置，逆光补偿打开；此开关置于“OFF”位置，逆光补偿关闭。
②、特殊操作模式：
本摄像机提供A、B两开关与AES、BLC开关构成复合功能，实现多种固定电子快门设定，供用户在某些特殊需要使用。
复合开关构成的功能如下表所示；“ON”表示相应开关置于“ON”位置，“OFF”表示相应开关置于“OFF”位置。
AES BLC A B 固定电子快门速度（秒）
1/100 NTSC
ON ON OFF ON
1/120 PAL
1/100 NTSC
ON OFF OFF ON 1/120 PAL
1/100 NTSC
OFF ON OFF ON
1/120 PAL
1/100 NTSC
OFF OFF OFF ON 1/120 PAL
1/60 NTSC
ON ON ON OFF
1/50 PAL
1/100 NTSC
ON ON OFF OFF
1/120 PAL
ON OFF ON OFF 1/250
ON OFF OFF OFF 1/500
OFF ON ON OFF 1/1,000
OFF ON OFF OFF 1/2,000
OFF OFF ON OFF 1/4,000
OFF OFF OFF OFF 1/10,000
通过复合开关设定固定电子快门主要用在一些特殊的需要：
例如：使用NTSC制的摄像机对着50HZ的日光灯，会产出闪烁现象，此时可将开关A置于“OFF”状态，配合其他开关选定某一固定电子快门，让NTSC制的摄像机电子快门按1/50秒的倍率工作，便可消
除闪烁。
另外选定某一固定电子快门后，摄像机对准亮的地方则图像亮，对准暗的地方则图像暗（使用非自动
光圈镜头），以满足某些用户特殊拍摄的需要。
4．安装及操作说明
（1）先确定电源电压是否正确：DC12V，正极在中间，极性不可用反；
（2）卸下防尘盖；
（3）旋上CS Mount镜头并旋紧；（若选用C Mount镜头需加接C/CS镜头转换环）
（4）用75Ω同轴电缆线连接视频输出到监视器或影像处理设备；
（5）接通电源并调整镜头焦距及手调光圈使影像画质最清晰；
（6）若调整镜头焦距无法正确聚焦，请用L型扳手松开固定背焦环的二颗内六角螺丝，接着旋转镜头直至影像转为清晰，最后锁紧内六角螺丝；
（7）选用合适的支架将摄像机固定，调整摄像机角度使目标位置进入视野。
（安装时尽量避免逆光安装）（8）若使用自动光圈镜头，请将拨动开关AES置于“OFF”位置，并将自动光圈镜头选择开关置于正确位置（DD为DC驱动，VD为Video驱动）；
（9）根据现场需要调整SW拨动开关的其他设置，直到影像效果最为满意。
5．附件
防尘盖……………………………1个
六角扳手…………………………1支
IRIS接头…………………………1个
说明书……………………………1本
6．规格表
型号 SH－801B3201 SH－802B3201
成像元件 1/3〞Sony SuperHAD CCD 1/3〞Sharp CCD
有效像素 NTSC：510 X 492 PAL：500 X 582
LINES 解析度 420
TV
Lux 最低照度 0.1
信噪比大于48dB （AGC OFF）
电子快门自动：NTSC：1/60秒—1/100000秒，PAL：1/50秒—1/100000秒
固定快门：多种快门速度可设定
Gamma 补偿 0.45
同步系统内同步
镜头座 CS镜头座
自动光圈控制 DC/Video可选择
自动增益控制 ON/OFF可选择
背光补偿 ON/OFF可选择
整机功耗小于120mA 小于100mA
视频输出 1Vp-p/75欧姆，BNC接头
电源要求 DC12V，150mA
操作温度 -20℃～60℃
外型尺寸（mm） 120(L)mmX56(W)mmX50(H)mm。
