海康威视网络摄像机操作手册V3.0.0

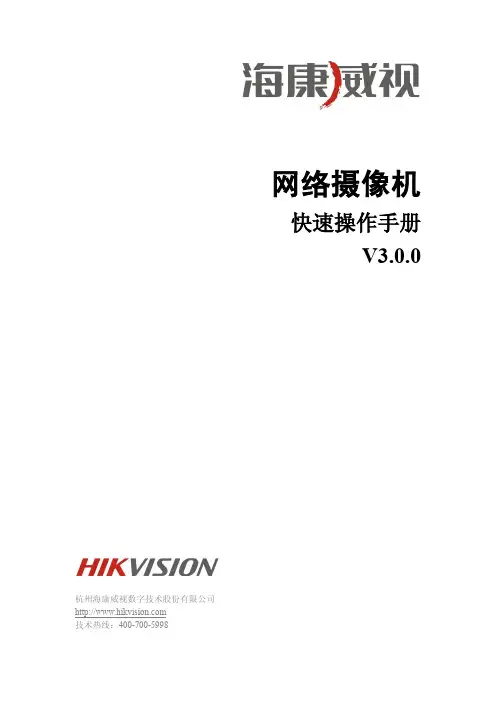

网络摄像机快速操作手册V3.0.0杭州海康威视数字技术股份有限公司技术热线：400-700-5998非常感谢您购买我公司的产品，如果您有什么疑问或需要请随时联系我们。

本手册适用于以下型号的的网络摄像机：枪型Ⅰ：DS-2CD852MF-E、DS-2CD862MF-E枪型Ⅱ：DS-2CD886BF-E、DS-2CD886MF-E、DS-2CD877BF、DS-2CD876BF、DS-2CD876MF枪型Ⅲ：DS-2CD883F-E(W)、DS-2CD854F-E(W)、DS-2CD853F-E(W)、DS-2CD864FWD-E(W)、DS-2CD863PF(NF)-E(W)、DS-2CD893PF(NF)-E (W)、DS-2CD893PFWD(NFWD)-E(W)、DS-2CD833F-E(W)半球型Ⅰ：DS-2CD752MF-E半球型Ⅱ：DS-2CD752MF-FB(H)、DS-2CD752MF-IFB(H)、DS-2CD762MF-FB(H)、DS-2CD762MF-IFB(H)半球型Ⅲ：DS-2CD783F-E(I)、DS-2CD764FWD-E(I)、DS-2CD754F-E(I)、DS-2CD754FWD-E(I)、DS-2CD753F-E(I)、DS-2CD763PF(NF)-E(I)、DS-2CD793PF(NF)-E(I)、DS-2CD793PFWD(NFWD)-E(I)、DS-2CD733F-E(I)筒形：DS-2CD8264F-E(I)、DS-2CD8264F-ES(I)、DS-2CD8254F-E(I)、DS-2CD8254F-ES(I)、DS-2CD8253F-E(I)、DS-2CD8253F-ES(I) 、DS-2CD8233F-E(I)、DS-2CD8233F-ES(I) 卡片型：DS-2CD8153F-E(W)(I) 、DS-2CD8133F-E(W)(I)迷你半球型：DS-2CD7164-E、DS-2CD7153-E、DS-2CD7133-E本手册可能包含技术上不准确的地方、或与产品功能及操作不相符的地方、或印刷错误。

网络摄像机快速指南前言本节内容的目的是确保用户通过本手册能够正确使用产品，以避免操作中的危险或财产损失。

在使用此产品之前，请认真阅读产品手册并妥善保存以备日后参考。

使用前说明●访问本公司官网（）获取说明书、应用工具和开发资料。

●使用前请先对设备进行校时，校时的具体配置方法请参见《网络摄像机操作手册》。

符号约定对于文档中出现的符号，说明如下所示。

安全使用注意事项●产品安装使用过程中，必须严格遵守国家和使用地区的各项电气安全规定。

●请使用正规厂家提供的电源适配器，电源适配器具体要求参见产品参数表，建议为每台设备配备独立的适配器。

●根据国家相关标准，对弱电设备供电时，要求供电电流不超过8A并且功率不超过100W，防止发生安全事故。

●为减少火灾或电击危险，请勿让产品受到雨淋或受潮。

●应该在建筑物安装配线中组入易于使用的断电设备。

●在设备安装时，请确保产品固定牢固。

●如果产品工作不正常，请联系购买产品的商店或最近的服务中心，不要以任何方式拆卸或修改产品。

（对未经认可的修改或维修导致的问题，本公司不承担任何责任）。

●避免将产品安装到振动或冲击环境，并使产品远离电磁干扰的地点。

（忽视此项可能会损坏产品）。

●请勿直接触碰产品散热部件，以免烫伤。

●室内产品请勿安装在可能淋到水或其他液体的环境。

●请勿在极热、极冷、多尘、有腐蚀性、高盐碱或者高湿度的环境下使用产品，具体温、湿度要求参见产品的参数表。

●设备需存放于干燥无腐蚀性气体环境，避免阳光直射。

●避免将镜头对准强光（如灯光照明、太阳光或激光束等），否则会损坏图像传感器。

●避免热量积蓄，保持产品周边通风流畅。

●请勿直接触碰到图像传感器，若有必要清洁，请将柔软的干净布用酒精稍微湿润，轻轻拭去尘污；当产品不使用时，请将防尘盖加上，以保护图像传感器。

●设备接入互联网可能面临网络安全问题，请您加强个人信息及数据安全的保护。

当您发现设备可能存在网络安全隐患时，请及时与我们联系。

网络摄像机快速操作手册V4.0.5 UD.6L0101C0130A01杭州海康威视数字技术股份有限公司技术热线：400-700-5998非常感谢您购买我公司的产品，如果您有什么疑问或需要请随时联系我们。

本手册适用于以下型号的的网络摄像机：枪型Ⅰ：DS-2CD886BF-E、DS-2CD886MF-E、DS-2CD877BF、DS-2CD876BF、DS-2CD876MF枪型Ⅱ：DS-2CD883F-E(W)、DS-2CD855F-E、DS-2CD854F-E(W)、DS-2CD854FWD-E(W)、DS-2CD853F-E(W)、DS-2CD864FWD-E(W)、DS-2CD864F-E(W)、iDS-2CD864FWD-E(W)/F、iDS-2CD864FWD-E(W)/B、DS-2CD863PF(NF)-E(W)、iDS-2CD893PF-E(W)、DS-2CD893PF-E(W)、DS-2CD893PFWD-E(W)、DS-2CD833F-E(W)半球型Ⅰ：DS-2CD783F-E(I)(Z)、DS-2CD764FWD-E(I)(Z)、DS-2CD764F-E(I) (Z)、DS-2CD755F-E(I) (Z)、DS-2CD754F-E(I) (Z)、DS-2CD754FWD-E(I)(Z)、DS-2CD753F-E(I)(Z)、DS-2CD763PF(NF)-E(I)(Z)、DS-2CD793PF-E(I) (Z)、DS-2CD793PFWD-E(I)(Z)、DS-2CD733F-E(I)(Z)半球型Ⅱ：DS-2CD7233F-E(I)Z(H)(S)、DS-2CD7253F-E(I)Z(H)(S)、DS-2CD7254F-E(I)Z(H)(S)、DS-2CD7254FWD-E(I)Z(H)(S)、DS-2CD7255F-E(I)Z(H)(S)、DS-2CD7263PF(NF)-E(I)Z(H)(S)、DS-2CD7264FWD-E(I)Z(H)(S)、DS-2CD7264F-E(I)Z(H)(S)、DS-2CD7283F-E(I)Z(H)(S)、DS-2CD7293PF(NF)-E(I)Z(H)(S)、DS-2CD7293PFWD(NFWD)-E(I)Z(H)(S)筒型Ⅰ：DS-2CD8283F-E(I) (Z)(S)、DS-2CD8264F-E(I)(Z)(S)、DS-2CD8264FWD-E(I)(Z)(S)、DS-2CD8254FWD-E(I)(Z)(S)、DS-2CD8254F-E(I) (Z)(S)、DS-2CD8255F-E(I) (Z)(S)、DS-2CD8253F-E(I)(Z)(S)、DS-2CD8233F-E(I)(Z)(S)筒型Ⅱ：DS-2CD864-EI3、DS-2CD855-EI3筒型Ⅲ：DS-2CD2012-I卡片型Ⅰ：DS-2CD8153F-E(I)(W)、DS-2CD8133F-E(I)(W)卡片型Ⅱ：DS-2CD8433F-E(I)、DS-2CD8464F-E(I)迷你半球型：DS-2CD7164-E、DS-2CD7153-E、DS-2CD7133-E本手册可能包含技术上不准确的地方、或与产品功能及操作不相符的地方、或印刷错误。

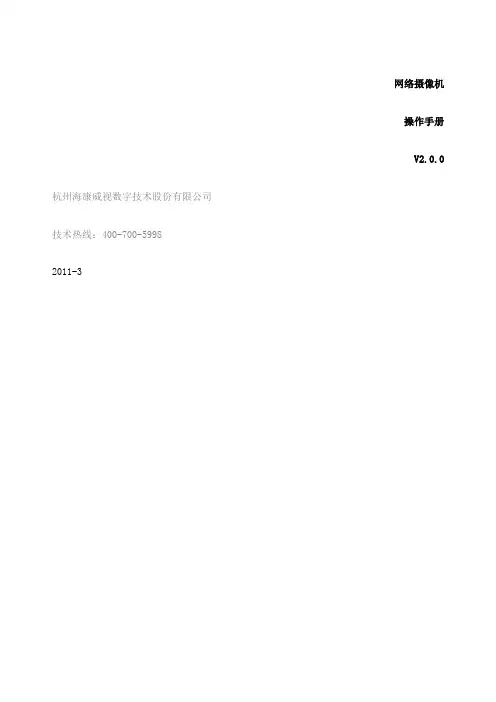

网络摄像机操作手册V2.0.0杭州海康威视数字技术股份有限公司技术热线：400-700-59982011-3安全须知此内容的目的是确保用户正确使用本产品，以避免危险或财产损失。

在使用此产品之前，请认真阅读此说明手册并妥善保存以备日后参考。

如下所示，预防措施分为“警告”和“注意”两部分：警告：无视警告事项，可能会导致死亡或严重伤害。

注意：无视注意事项，可能会导致伤害或财产损失。

警告事项提醒用户防范潜在的死亡或严重伤害危险。

注意事项提醒用户防范潜在的伤害或财产损失危险。

警告：1.请使用满足SELV（安全超低电压）要求的电源，并按照IEC60950－1符合Limited Power Source(有限电源)的额定电压为12V直流或24V交流电源（根据具体型号而定）供应。

2.如果设备工作不正常，请联系购买设备的商店或最近的服务中心，不要以任何方式拆卸或修改设备（未经许可的修改或维修所导致的问题，责任自负）。

3.为减少火灾或电击危险，请勿让本产品受到雨淋或受潮。

4.本安装应该由专业的服务人员进行，并符合当地法规规定。

5.应该在建筑物安装配线中组入易于使用的断电设备。

有关在天花板上安装设备的指示：安装后，请确保该连接至少可承受向下50牛顿（N）的拉力。

注意：1.在让摄像机运行之前，请检查供电电源是否正确。

2.请勿将此产品摔落地下或受强烈敲击。

3.请勿直接碰触到图像传感器光学元件，若有必要清洁，请将干净布用酒精稍微湿润，轻轻拭去尘污；当摄像机不使用时，请将防尘盖加上，以保护图像传感器。

4.避免对准强光（如灯光照明、太阳光等处）聚焦，否则容易引起过亮或拉光现象（这并非摄像机故障），也将影响图像传感其寿命。

5.激光束可能烧毁图像传感器，在激光装置被使用的情况下，请您一定注意不要让图像传感器的表面暴露于激光束之下。

6.避免置于潮湿，多尘，极热，极冷（正常工作温度：－10℃～＋60℃），强电磁辐射等场所。

7.避免热量积蓄，请不要阻挡摄像机附近的通风。

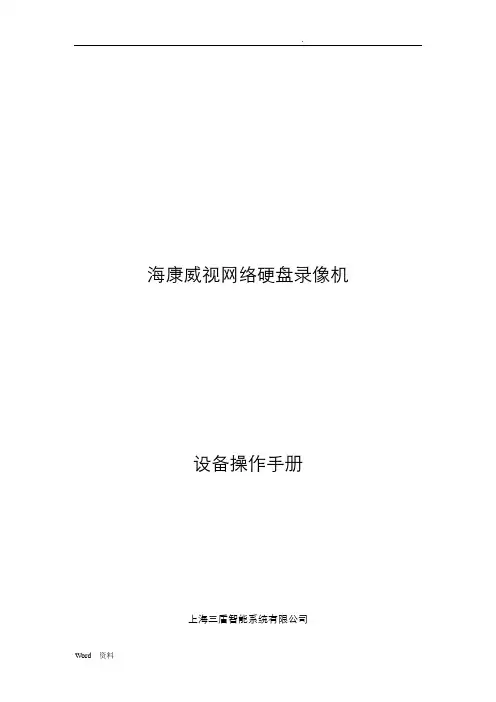

海康威视网络硬盘录像机设备操作手册上海三盾智能系统有限公司1. 遥控器说明17 镜头控制调整光圈、焦距、变倍18 F2 同前面板【F2】键在使用遥控器时，请把遥控器的红外发射端对准硬盘录像机的红外接收口，然后在遥控器上按【设备】键，接着输入要操作的那台硬盘录像机的设备号（默认的设备号为“88”，可在“本地设置”进行修改），再按遥控器上的【确认】键。

正确使用遥控器方法为：使用遥控器之前，请确认已经正确安装了电池。

在使用遥控器时，请把遥控器的红外发射端对准硬盘录像机的红外接收口，然后在遥控器上按【设备/DEV】键，接着输入要操作的那台硬盘录像机的设备号（默认的设备号为“88”，可在“本地设置”进行修改），再按遥控器上的【】键，这时，如果硬盘录像机完全接收到遥控器命令，则可以使用遥控器对该硬盘录像机进行操作了。

在整个操作过程中，硬盘录像机面板及监视器上不会有任何提示信息。

设备共有16路通道可供切换，需要切换时可用遥控器直接输入通道号。

例：在遥控器上按【0】【1】键可将画面切换至1号通道；在遥控器上按【0】【2】键可将画面切换至2号通道。

2. 输入法规则说明在菜单操作界面中，如进入编辑框（如“图像设置”内“名称”的编辑框）的编辑状态，则屏幕下方会出现如图所示的状态，按前面板的【数字键】可以在编辑框内输入数字。

如果要输入英文（大写），将输入法切换到“大写字符”，即按前面板的【输入法】键，直到变成如下图所示的状态，这时按前面板的【数字键】就可以在编辑框内输入大写英文字母（与在手机中输入英文字母的方法相同）。

另外还支持以下几种输入法：小写字符、符号、区位。

符号共有24个，分4页显示，用前面板的数字【0】键可以进行翻页；使用“区位”可以输入中文，《汉字区位简明对照表》参见随机光盘。

说明：本用户手册中，硬盘录像机前面板（或遥控器）的各种“按键”表示为【按键名称】，如回放键表示为【放像】，确认键表示为【确认】。

菜单界面中的参数设置项表示为“设置名称”，如通道名称编辑框表示为“名称”。

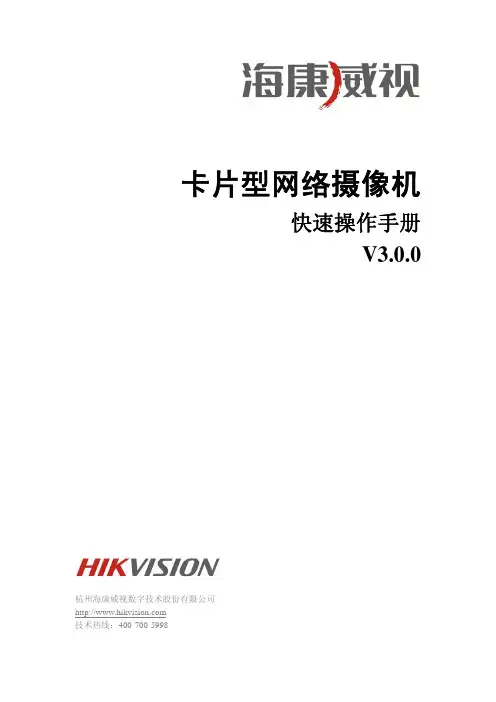

卡片型网络摄像机快速操作手册V3.0.0杭州海康威视数字技术股份有限公司技术热线：400-700-59981.结构说明图1.1序号描述1 麦克风孔2 Micro SD卡插槽3 LINK：网络连接指示灯，网络接通时呈绿色闪烁4 POWER：电源指示灯，通电时呈红色常亮5 镜头6 ETHERNET：10M/100M自适应以太网口7 RESET：恢复摄像机参数至出厂默认设置8 扬声器孔9 电源接口10 支架接孔注意：当摄像机正在上电或重新启动时，按住“RESET”键10秒，摄像机的所有参数会恢复到出厂默认设置，包括用户名、密码、IP地址和端口号等参数。

2.安装卡片型摄像机可以采取两种安装方式：墙面型安装和吸顶式安装，客户可以根据自己的实际需求选择安装方式。

本节以吸顶装为例介绍摄像机的安装步骤（墙面型安装的安装步骤与吸顶装相同）：第一步：将摄像机支架固定在天花板上。

图2.1 固定摄像机支架注意：如果是水泥墙面，先需安装膨胀螺钉(膨胀螺钉的安装孔位需要和支架一致)，然后安装支架，如图2.1中①所示。

如果是木质墙面，可以将安装步骤中①所示部分省略，使用自攻螺钉直接安装支架。

支架安装墙面，需要至少能够承受3倍于支架和摄像机总重。

第二步：将摄像机支架接孔旋到支架上，并调整摄像机至需要监控的方位，然后拧紧支架旋钮，固定摄像机。

图2.2 固定摄像机第三步：通过电脑访问摄像机预览视频图像，若监控的场景存在误差，可拧松支架旋钮，调整摄像机的角度至所需监控的场景，然后拧紧支架旋钮。

图2.3 完成3. 搜索和修改IP 地址SADP 软件可以自动搜索出处于同一个局域网中网络摄像机的IP 地址，网络连接图如下：图3.1注意：网络摄像机的默认的IP 地址为“192.0.0.64”，用户名为“admin”，密码为“12345”，端口号为“8000”。

搜索和修改网络摄像机IP 地址的步骤如下：图3.22. 搜索网络摄像机的IP 地址图3.3 图3.41. 安装完SADP 软件后，运行“sadp.exe ”，然后点击“进入”，进入SADP 软件界面。

Pneumatics Fluid & Gas Handling Hydraulics Process Control Sealing & Shielding Key Products Accumulators Cartridge valves Electrohydraulic actuators Human machine interfaces Hybrid drives Hydraulic cylindersHydraulic motors & pumps Hydraulic systems Hydraulic valves & controls Hydrostatic steering Integrated hydraulic circuits Power take-offs Power units Key Markets Aerospace Conveyor & material handling Factory automation Life science & medical Machine tools Packaging machinery T ransportation & automotive Key Products Air preparation Brass fittings & valves Manifolds Pneumatic accessories Pneumatic actuators & grippers Pneumatic valves & controls Quick disconnects Rotary actuators Rubber & thermoplastic hose & couplings Structural extrusions Thermoplastic tubing & fittings Vacuum generators,cups & sensors Key Markets Aerial lift Agriculture Bulk chemical handling Construction machinery Food & beverage Fuel & gas delivery Industrial machinery Life sciences Marine Mining Mobile Oil & gas Renewable energy T ransportation Key Products Check valves Connectors for low pressure fluid conveyance Deep sea umbilicals Diagnostic equipment Hose couplings Industrial hose Mooring systems &power cables PTFE hose & tubing Quick couplings Rubber & thermoplastic hose T ube fittings & adapters Key Markets Aerial lift Agriculture Alternative energy Construction machinery Forestry Industrial machinery Machine tools Marine Material handling Mining Oil & gas Power generation Refuse vehicles Renewable energy T ruck hydraulics T urf equipmentKey Markets Alternative fuels Biopharmaceuticals Chemical & refining Food & beverage Marine & shipbuilding Medical & dental Microelectronics Nuclear Power Offshore oil exploration Oil & gas Pharmaceuticals Power generation Pulp & paper Steel Water/wastewater Key Products Analytical Instruments Analytical sample conditioning products & systems Chemical injection fittings & valves Fluoropolymer chemical delivery fittings,valves & pumps High purity gas delivery fittings,valves,regulators & digital flow controllers Industrial mass flow meters/controllers Permanent no-weld tube fittings Precision industrial regulators Key Markets Aerospace Chemical processing Consumer Fluid power General industrial Information technology Life sciences Microelectronics Military Oil & gas Power generation Renewable energy T elecommunications T ransportation Key Products Dynamic seals Elastomeric o-rings Electro-medical instrument design & assembly EMI shielding Extruded & precision-cut,fabricated elastomeric seals High temperature metal seals Homogeneous & inserted elastomeric shapes Medical device fabrication & assembly Metal & plastic retainedAerospace Key Markets Aftermarket services Commercial transports Engines General & business aviation Helicopters Launch vehicles Military aircraft Missiles Power generation Regional transports Unmanned aerial vehicles Key Products Control systems & actuation products Engine systems & components Fluid conveyance systems & components Fluid metering, delivery & atomization devices Fuel systems & components Fuel tank inserting systems Hydraulic systems & components Thermal management Wheels & brakes Electromechanical Key Markets Aerospace Factory automation Life science & medical Machine tools Packaging machinery Paper machinery Plastics machinery & converting Primary metals Semiconductor & electronics T extile Wire & cable Key Products AC/DC drives & systems Electric actuators, gantry robots & slides Electrohydrostatic actuation systems Electromechanical actuation systems Human machine interface Linear motors Stepper motors,servo motors,drives & controlsStructural extrusions Parker’s Motion & Control TechnologiesAt Parker, we’re guidedby a relentless drive tohelp our customersbecome moreproductive and achievehigher levels ofprofitability byengineering thebest systems for theirrequirements. It meanslooking at customerapplications frommany angles to findnew ways to createvalue. What ever themotion and controltechnology need,Parker has theexperience, breadthof product and global reach to consistentlydeliver. No companyknows more about motionand control technologythan Parker. For further infocall 1 800 C-Parker(180****7537)Climate Control Key Markets Agriculture Air conditioning Construction Machinery Food & beverage Industrial machinery Life sciences Oil & gas Precision cooling Process Refrigeration T ransportation Key Products Accumulators Advanced actuators Co controls Electronic controllers Filter driers Hand shut-off valves Heat exchangers Hose & fittings Pressure regulating valves Refrigerant distributors Safety relief valves Smart pumps Solenoid valves Thermostatic expansion valves Filtration Key Markets Aerospace Food & beverage Industrial plant & equipment Life sciences Marine Mobile equipment Oil & gas Power generation & renewable energy Process T ransportation Water Purification Key Products Analytical gas generators Compressed air filters & dryers Engine air, coollant, fuel & oil filtration system Fluid condition monitoring systems Hydraulic & lubrication filters Hydrogen,nitrogen & zero air generators Instrumentation filters Membrane & fiber filters Micro filtration Sterile air filtration Water desalination & purification filters & systemsViking LiteDirectional control valves The Viking Lite valve range is robust, versatile and combines high performance with compact installation dimensions. Large flow capacity, short change-over times and low change-over pressure are important characteristics of this valve range.Designed to operate with pressures up to 10 bar intemperatures -10C to + 50C.Zinc plated Viking Lite ...cover screwsrobust, versatile high performance with long service lifeViking Lite rangeP2LAZ, G1/8 - Cv = 0,6P2LBZ, G1/4 - Cv = 1,5P2LCZ, G3/8 - Cv = 2,5Solenoid operatedWear compensating systemThe Viking Lite valve range is robust, versatile and combines high performance with compact installation dimensions. The choice of G1/8, G14 or G3/8 port sizes provide large flow capacity, short change-over times. Low change-over pressure is also an important characteristic of this valve range.Viking Lite valves are fitted with dynamic bi-directional spool seals suitable for pressures up to 10 bar, inO O ambient temperatures -10C to + 50C. Under pressure radial expansion of the seal occurs to maintain sealing contact with the valve bore.This sealing method reduces friction gives lower pilotpressures, providing fast response and less wear. Valves do not require lubrication in operation but they can also be installed in systems that are lubricated.IP65 and RoHSPort sizes & port types (BSP , NPT , 1/8, 1/4, 3/8)Directional control valvesSolenoid operated directional control valvesInternal supply to solenoid valve(s) via port 1.5/2 valves, internal air, standard temperature3/2 valves, internal air, standard temperature(bar) actua./return 5/3 valves, internal air, standard temperatureSymb ol Size ActuationMinChangeover Weight Order code Order code Operating time (ms) Kg Without coil With 24V DC Pressure at 6 bar @20C (22mm coil)Symb olSizeActuationReturnMinChangeover Weight Order code Order code Operating time (ms) Kg Without coil With 24V DC Pressure at 6 bar @20C (22mm coil)(bar) actua./returnSymb ol Size ActuationReturnMinChangeover Weight Order code Order codeOperating time (ms) Kg Without coil With 24V DC Pressure at 6 bar @20C (22mm coil)(bar) actua./return Viking LiteMPS-V32N-PGMPS-V32N-PCCatalog 0802-5FeaturesMounting Bracket MPS-ACCK1 Included withSensors.Pressure SensorsMPS-322-Color Panel MountMPS-32RedFeaturesVacuum Pressure...............0to -30inHg Positive Pressure.................0to 145PSI2 NPNor PNP Open CollectorTransistor Output, 30VDC, 125mA Optional Analog Output, 4 to 20mA Optional Analog Output, 1 to5VDCMode(mmHg, -bar, -kPa, inHg)(kgf/cm 2,PSI,bar,kPa)MillisecondsOrdering Information,SpecificationsPressure SensorsMPS-322-Color Panel Mount SpecificationsPressure RangeVacuum(V)Positive(P)Units of Measure Display Resolution (with unit-switching function)bar:kPa:mmHg:inHg:0.0010.110.1bar:MPa:kgf/cm 2:PSI:0.010.0010.011ProofPressure-101 to 0kPa0 to 1MPaMediaAir & Non-Corrosive Gases PressurePort (N) 1/8" NPSF OperatingTemperature 32 to 122°F (0 to 50°C)StorageTemperature 14 to140°F (-10 to60°C)Humidity35 to 85% RHElectrical Connection (C) 4-Pin, M8 Connector, (G) Grommet Open LeadPowerSupply12 to 24VDC +10% or less, Ripple(Vp-p) 10% orless Display 3 + 1/2 Digit, 2 Color, 7-SegmentLED DisplayRefresh.1 to3.0 Seconds, Variable (Factoryset at0.1)Control Output NPN (Sinking), PNP (Sourcing),OpenCollector, max 125mA, 2Output Switch OutputOutput Signal, NPN or PNP , NormallyOpen orClosed,LEDIndicatorOutput Modes Hysteresis or WindowComparator Response Time2ms or less,(Variable 32, 128, 1024ms)Repeatability± 0.2% of F .S.± 1digit or less± 03% of F .S. ± 1 digit or lessAnalogOutputVoltageOutput 1 to 5VDC (1 + 0.04V , 5 + 0.04V); Outout Impedance 1kΩ; Linearity 0.5% of F .S.;Response Time 2ms or lessCurrent Output4 to 20mA; Linearity ±0.5% of F .S. or less; Maximum Load Impedance 300Ωwith Power Supply Voltage of 12V; 600Ω with Power Supply Voltage of 12V;Minimum Load Impedance50ΩThermal Error32 to 122°F (0 to 50°C) 25°C (77°C) + 2% of F .S. or less at range of 32 to 122°F (0 to50°C)GeneralProtection IP50, CE Marked, EMC-EN61000-6-2: 2001CurrentConsumption <80mA Vibration Resistance 10to 150Hz,Double Amplitude 1.5mm,XYZ,2hrs.Shock Resistance 10G,XYZMaterialHousing:ABS (gray),Pressure Port:Zinc Die-cast,Diaphragm:Silicone Mass1.7oz.(45g)(Not including cable)MPS-32Ordering NumbersPressure RangePort SizeOutputCircuit Electrical ConnectorPartNumber 0to -30inHg1/8 NPSF*PNPSourcing4 Pin,M8MPS-V32N-PC 2M LeadWire MPS-V32N-PG NPN Sinking4Pin, M8MPS-V32N-NC 2MLead Wire MPS-V32N-NG 0to 145PSI1/8NPSF*PNPSourcing4 Pin, M8MPS-P32N-PC 2M Lead Wire MPS-P32N-PG NPNSinking4Pin, M8MPS-P32N-NC 2MLeadWire MPS-P32N-NG PNP Sourcing with4-20ma4 Pin,M8MPS-P32N-PCI*Mounting BracketIncluded(Bold Items are Most Popular)Products for Automotive IndustryNBH/PBH/LE2 - Introduction• N BH allows for increased power similar to that achieved using hydraulics • Convert air pressure to high oil pressure using a booster• Patent Pending• High output from 0.15 4.5tons• Adjust air pressure using air regulator• Accurate force using oil pressure• Typical flow – manual ~ pneumatic ~ hydraulic or electric• NBH – Uses direct air pressure – high output and speed, uses consitent air pressure, used for short stroke.• PBH – Uses an accumulator – for long strokeHigh Power SystemsPneumerlock Clamping Element• P ressure booster combined with clamp cylindersenables high output of 1.5 to 44.1kN.• E ither direct-pressure or preload-pressureboosters can be selected to provide a wide range ofmotions of actuator from short to long.SpecificationOutput oil pressure : 10.8~17.5 MPaOperating air pressure: 0.2~1 MPaOutput oil capacity : 77~304 cm3Direct Pressure Type BoosterNBH seriesDirect pressure type booster configurationSuitable for operations requiring highoutput throughout the stroke.SpecificationPre-Pressure Type Booster PBH, PBE SeriesExample of circuit for referenceSuitable for operations requiring highoutput throughout the stroke.Locating pin cylinderRigid mounting blocks and tight rod tolerance give the accurate position of locating pins on welding jigs.Wide variety of actuator shapes on customer’srequests.Pin clamp cylinderLocating pins are equipped to cylinders.Both vertical and horizontal shape with many different diameters/ shapes of locating pins oncustomer’s requests. Clamp UnclampVertical typeHorizontal typeJig lifting cylinderRigid lift cylinder which gives theaccurate clamping positions to the clamp units.On lift & carry conveyance or multi product lines, usuallyinstalled on the base welding machines.10F-1/2Flat shape cylinder with thin width bodies 20mm for bore 25mm 25mm for bore 32mm 39mm for bore 50mmNon rotating with oval pistonSpecificationPressure: 0.1 to 1MPa O Temperature: -10 to +60 C Bore: 25/ 32/ 50mm Standard stroke: 50-200mm 10F-1 5-50mm 10F-2FlangeDescription Type Order code P1C-4NMBFlangeMF1/MF2Water retract actuator (WRA-series)Note: For reliable operation of WRA, air pressure has to exceed water pressure, pressure difference recommended 1 barFoot bracketDescription Type Order code P1C-4NMFFoot bracketMS1Water retract actuator (WRA-series)Water retract actuator designed to reduce water pressure during automatic tip change operation• Based on standard components, utilizing Parker P1P global actuator series, VikingLite valve technology, sealing, hose and fitting technologies • Reduces downtime• Protection of expensive weld equipment, automatic tip changer • Easy installation, easily integrated into existing water system • Corrosive protection against cooling water medium • Cost effective design• Optimized design to fit car manufacturer specifications,new program or retooling programWater retract actuator (Order code)Pneumatic Actuator Air Motor- TAM4 : Compact, economical air motor with grease mounted system <Specifications>Nominal output : 9.81-19.6 kNOperating pressure range : 0.15-0.7MPaRadial Piston Type Air MotorTAM4 seriesPneumatic ActuatorHigh-Power System- All in one construction combining pressure booster and clamp cylinder - Compact, Lightweight design<Specifications>Port size : G1/8, G1/4Operating air pressure range : 0.15-0.9MPa at air pressure as 0.6 MPaClamping Element LE2 seriesPneumatic Actuator High-Power System- Space-saving pneumatic press- 1/10 The volume of conventional presses<Specifications>Rated pressure : 0.5MPaMaximum output : 73.5-228W Torque : 0.64-2.91 NmPneumatic Toggle PressTPH series。

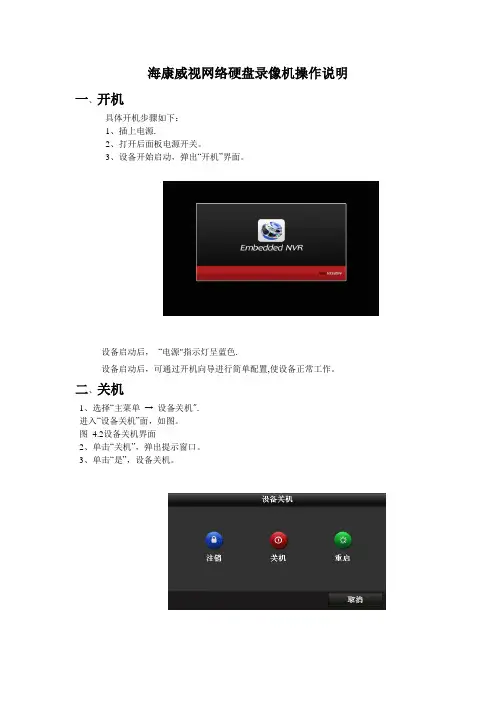

海康威视网络硬盘录像机操作说明一、开机具体开机步骤如下：1、插上电源.2、打开后面板电源开关。

3、设备开始启动，弹出“开机”界面。

设备启动后，“电源"指示灯呈蓝色.设备启动后，可通过开机向导进行简单配置,使设备正常工作。

二、关机1、选择“主菜单→ 设备关机".进入“设备关机”面，如图。

图4.2设备关机界面2、单击“关机”，弹出提示窗口。

3、单击“是”，设备关机。

三、录像设置具体操作步骤如下：1、选择“主菜单→ 录像配置→ 计划配置”.进入“录像计划"界面，如图.2、选择要设置定时录像的通道。

3、设置定时录像时间计划表，具体操作步骤如下:选择“启用录像计划”。

说明设置完成后，该通道录像呈现7×24小时普通录像状态，如图。

若其他通道与该通道录像计划设置相同,单击“复制”,勾选上其他通道或IP通道，将该通道的设置复制给其他通道。

图定时录像完成界面4、单击“应用”,保存设置。

四、回放：常规回放即按通道和日期检索相应的录像文件，从生成的符合条件的播放条中，依次播放录像文件。

具体回放操作步骤如下:1、选择“主菜单→ 回放"。

进入“常规回放"界面，如图。

进入常规回放界面2、选择录像回放的通道,日历自动显示当前月份的录像情况。

录像信息显示界面，如图。

3、鼠标双击需要回放的日期，进入录像回放界面。

录像回放界面，如图说明最大支持16路同步回放,根据设备型号与路数的不同,回放性能不同。

可参见6技术参数.支持多路4倍速回放五、备份:快速备份可快速将录像文件备份到存储设备上。

具体操作步骤如下：1、选择“主菜单→ 备份→ 常规备份”。

进入“录像备份”界面，如图。

图录像备份界面2、选择需要备份的通道，单击“快速备份”。

进入“备份"界面，如图.。
