王永华版PLC课后习题习题解答剖析

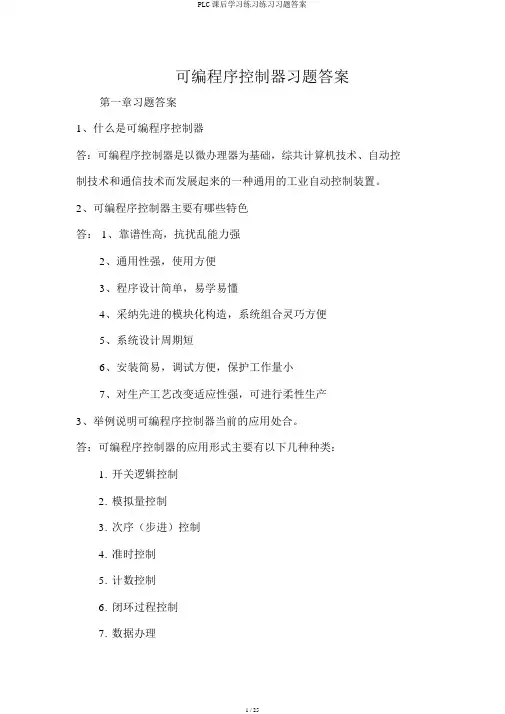

可编程序控制器习题答案第一章习题答案1、什么是可编程序控制器答：可编程序控制器是以微办理器为基础，综共计算机技术、自动控制技术和通信技术而发展起来的一种通用的工业自动控制装置。

2、可编程序控制器主要有哪些特色答： 1、靠谱性高，抗扰乱能力强2、通用性强，使用方便3、程序设计简单，易学易懂4、采纳先进的模块化构造，系统组合灵巧方便5、系统设计周期短6、安装简易，调试方便，保护工作量小7、对生产工艺改变适应性强，可进行柔性生产3、举例说明可编程序控制器当前的应用处合。

答：可编程序控制器的应用形式主要有以下几种种类：1.开关逻辑控制2.模拟量控制3.次序（步进）控制4.准时控制5.计数控制6.闭环过程控制7.数据办理8.通信和联网针对以上的应用形式，当前可编程序控制器已宽泛地应用在选煤、酿酒、化工、反响堆、锅炉以及地点和速度等控制中。

4、简述 PLC的发展概略和发展趋向。

答： 1、向高速、大储存容量方向发展2、向多品种方向发展a、在构造上由整体构造向小型模块化方向发展，使系统配置更为方便灵巧。

b、开发更丰富的I/O模块c、 PLC的规模向两头发展d、发展容错技术e、加强通信网络功能f、实现软、硬件标准化第二章习题答案1、可编程序控制器主要构成有哪几部分各部分功能是什么答：可编程序控制器主要有中央办理器（CPU）、储存器、输入 / 输出（I/O）接口、电源等构成。

中央办理器包含微办理器和控制接口电路，微办理器是 PLC的运算和控制中心，能实现逻辑运算、数字运算、协调控制系统内部各部分功能的作用，控制接口电路是微办理器与主机内部其余单元进行联系的零件，主要有数据缓冲、单元选择、信号般配、中止管理等功能。

存贮器主要用于储存系统程序和用户程序等功能。

输入 / 输出单元是可编程序控制器的CPU与现场输入、输出装置或其余外面设施之间的连结接口电路。

电源单元是 PLC的电源供电部分，他的功能是把外面供给的电源变换成系统内部各单元所需的电源。

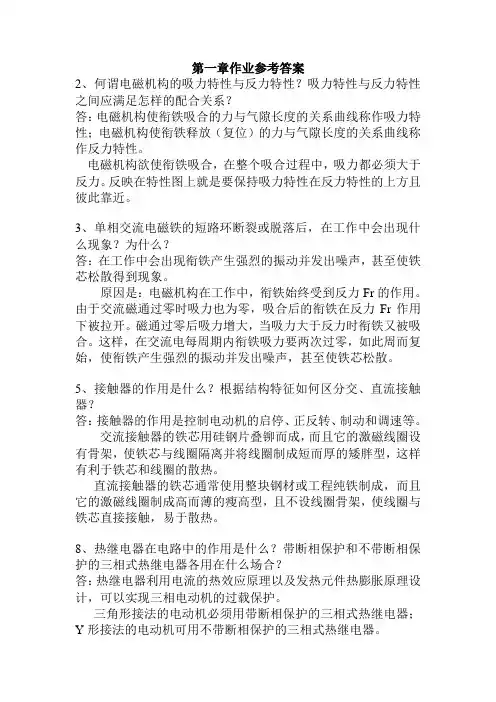

第一章作业参考答案2、何谓电磁机构的吸力特性与反力特性？吸力特性与反力特性之间应满足怎样的配合关系？答：电磁机构使衔铁吸合的力与气隙长度的关系曲线称作吸力特性；电磁机构使衔铁释放（复位）的力与气隙长度的关系曲线称作反力特性。

电磁机构欲使衔铁吸合，在整个吸合过程中，吸力都必须大于反力。

反映在特性图上就是要保持吸力特性在反力特性的上方且彼此靠近。

3、单相交流电磁铁的短路环断裂或脱落后，在工作中会出现什么现象？为什么？答：在工作中会出现衔铁产生强烈的振动并发出噪声，甚至使铁芯松散得到现象。

原因是：电磁机构在工作中，衔铁始终受到反力Fr的作用。

由于交流磁通过零时吸力也为零，吸合后的衔铁在反力Fr作用下被拉开。

磁通过零后吸力增大，当吸力大于反力时衔铁又被吸合。

这样，在交流电每周期内衔铁吸力要两次过零，如此周而复始，使衔铁产生强烈的振动并发出噪声，甚至使铁芯松散。

5、接触器的作用是什么？根据结构特征如何区分交、直流接触器？答：接触器的作用是控制电动机的启停、正反转、制动和调速等。

交流接触器的铁芯用硅钢片叠铆而成，而且它的激磁线圈设有骨架，使铁芯与线圈隔离并将线圈制成短而厚的矮胖型，这样有利于铁芯和线圈的散热。

直流接触器的铁芯通常使用整块钢材或工程纯铁制成，而且它的激磁线圈制成高而薄的瘦高型，且不设线圈骨架，使线圈与铁芯直接接触，易于散热。

8、热继电器在电路中的作用是什么？带断相保护和不带断相保护的三相式热继电器各用在什么场合？答：热继电器利用电流的热效应原理以及发热元件热膨胀原理设计，可以实现三相电动机的过载保护。

三角形接法的电动机必须用带断相保护的三相式热继电器；Y形接法的电动机可用不带断相保护的三相式热继电器。

9、说明热继电器和熔断器保护功能的不同之处。

答：热继电器在电路中起过载保护的作用，它利用的是双金属片的热膨胀原理，并且它的动作有一定的延迟性；熔断器在电路中起短路保护的作用，它利用的是熔丝的热熔断原理，它的动作具有瞬时性。

PLC控制技术练习题1、什么是可编程控制器？它的特点是什么?2、可编程控制器主要应用在哪些领域?3、可编程控制器的发展方向是什么?4、PLC由哪几部分组成？各有什么作用？5、PLC开关量输出接口按输出开关器件的种类不同，有几种形式?6、可编程控制器常用哪几种存储器？各有什么特点？7、可编程控制器常用哪几种编程器？各有什么特点？8、PLC按I/O点数和结构形式可分为几类？各有何特点？9、PLC控制系统与传统的继电器控制系统有何区别?10、简述PLC的扫描工作过程。

11、简述FX系列可编程控制器型号的意义。

12、可编程控制器的技术性能指标有哪些？13、为什么PLC中软继电器的触点可无数次使用？14、FX2N有哪几种编程器件?它们的作用是什么？15、FX2N的高速计数器有哪几种类型？简述其工作原理.16、可编程控制器有几种常用的编程语言？17、可编程控制器梯形图编程规则的主要内容是什么？18、请写出以下指令表对应的梯形图。

0 LD X0 8 LD X61 AND X1 9 OR X72 ANI X2 10 ANB3 OR X3 11 OUT Y34 OUT Y1 12 LD X115 OUT Y2 13 OUT Y46 LD X4 14 AND X127 OR X5 15 OUT Y516 END19、根据给出语句表程序画出对应的梯形图。

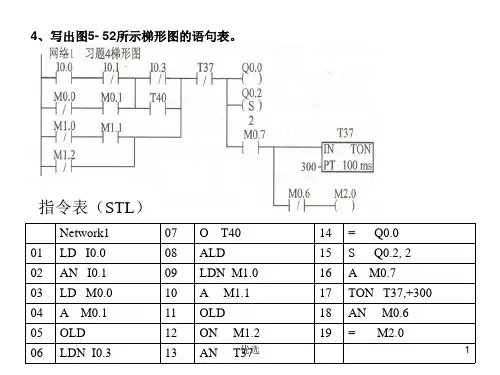

20、根据图写出语句表程序。

0 LD X01 MPS2 AND X13 MPS4 AND X25 OUT Y06 MPP7 AND X38 OUT Y19 MRD10 AND X411 AND X512 OUT Y213 MPP14 AND X615 OUT Y321、使用MC和MCR指令有哪些注意事项。

根据图2写出语句表程序。

0 LD X01 MC N0 M1004 LD X15 OUT Y06 LD X27 MC N1 M10110 LD X311 OUT Y112 MCR N114 MCR N0题20图题21图22、根据图3写出语句表程序.0 LD X01 AND X12 OR X33 LD X24 OR X45 ANB6 OUT Y07 LD X58 AND X69 LD X1010 AND X1111 ORB12 OR X1213 AND X714 OUT T1 K1017 LD X1018 PLS M10020 LD X021 RST C23423、根据梯形图补充时序图.24、用经验设计法设计满足图示波形的梯形图。

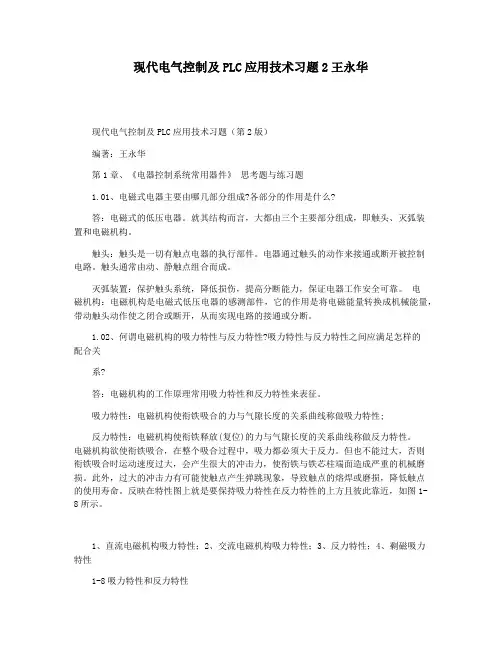

现代电气控制及PLC应用技术习题2王永华现代电气控制及PLC应用技术习题（第2版）编著：王永华第1章、《电器控制系统常用器件》思考题与练习题1.01、电磁式电器主要由哪几部分组成?各部分的作用是什么?答：电磁式的低压电器。

就其结构而言，大都由三个主要部分组成，即触头、灭弧装置和电磁机构。

触头：触头是一切有触点电器的执行部件。

电器通过触头的动作来接通或断开被控制电路。

触头通常由动、静触点组合而成。

灭弧装置：保护触头系统，降低损伤，提高分断能力，保证电器工作安全可靠。

电磁机构：电磁机构是电磁式低压电器的感测部件，它的作用是将电磁能量转换成机械能量，带动触头动作使之闭合或断开，从而实现电路的接通或分断。

1.02、何谓电磁机构的吸力特性与反力特性?吸力特性与反力特性之间应满足怎样的配合关系?答：电磁机构的工作原理常用吸力特性和反力特性来表征。

吸力特性：电磁机构使衔铁吸合的力与气隙长度的关系曲线称做吸力特性;反力特性：电磁机构使衔铁释放(复位)的力与气隙长度的关系曲线称做反力特性。

电磁机构欲使衔铁吸合，在整个吸合过程中，吸力都必须大于反力。

但也不能过大，否则衔铁吸合时运动速度过大，会产生很大的冲击力，使衔铁与铁芯柱端面造成严重的机械磨损。

此外，过大的冲击力有可能使触点产生弹跳现象，导致触点的熔焊或磨损，降低触点的使用寿命。

反映在特性图上就是要保持吸力特性在反力特性的上方且彼此靠近，如图1-8所示。

1、直流电磁机构吸力特性；2、交流电磁机构吸力特性；3、反力特性；4、剩磁吸力特性1-8吸力特性和反力特性对于直流电磁机构，当切断激磁电流以释放衔铁时，其反力特性必须大于剩磁吸力，才1能保证衔铁可靠释放。

1.03、单相交流电磁铁的短路环断裂或脱落后，在工作中会出现什么现象?为什么? 答：短路环的作用是把铁芯中的磁通分为两部分，即不穿过短路环的Φ1和穿过短路环的Φ2，Φ2为原磁通与短路环中感生电流产生的磁通的叠加，且相位上也滞后Φ1，电磁机构的吸力F为它们产生的吸力F1、F2的合力。

第一章作业参考答案2、何谓电磁机构的吸力特性与反力特性？吸力特性与反力特性之间应满足怎样的配合关系？答：电磁机构使衔铁吸合的力与气隙长度的关系曲线称作吸力特性；电磁机构使衔铁释放（复位）的力与气隙长度的关系曲线称作反力特性。

电磁机构欲使衔铁吸合，在整个吸合过程中，吸力都必须大于反力。

反映在特性图上就是要保持吸力特性在反力特性的上方且彼此靠近。

3、单相交流电磁铁的短路环断裂或脱落后，在工作中会出现什么现象？为什么？答：在工作中会出现衔铁产生强烈的振动并发出噪声，甚至使铁芯松散得到现象。

原因是：电磁机构在工作中，衔铁始终受到反力Fr的作用。

由于交流磁通过零时吸力也为零，吸合后的衔铁在反力Fr作用下被拉开。

磁通过零后吸力增大，当吸力大于反力时衔铁又被吸合。

这样，在交流电每周期内衔铁吸力要两次过零，如此周而复始，使衔铁产生强烈的振动并发出噪声，甚至使铁芯松散。

5、接触器的作用是什么？根据结构特征如何区分交、直流接触器？答：接触器的作用是控制电动机的启停、正反转、制动和调速等。

交流接触器的铁芯用硅钢片叠铆而成，而且它的激磁线圈设有骨架，使铁芯与线圈隔离并将线圈制成短而厚的矮胖型，这样有利于铁芯和线圈的散热。

直流接触器的铁芯通常使用整块钢材或工程纯铁制成，而且它的激磁线圈制成高而薄的瘦高型，且不设线圈骨架，使线圈与铁芯直接接触，易于散热。

8、热继电器在电路中的作用是什么？带断相保护和不带断相保护的三相式热继电器各用在什么场合？答：热继电器利用电流的热效应原理以及发热元件热膨胀原理设计，可以实现三相电动机的过载保护。

三角形接法的电动机必须用带断相保护的三相式热继电器；Y形接法的电动机可用不带断相保护的三相式热继电器。

9、说明热继电器和熔断器保护功能的不同之处。

答：热继电器在电路中起过载保护的作用，它利用的是双金属片的热膨胀原理，并且它的动作有一定的延迟性；熔断器在电路中起短路保护的作用，它利用的是熔丝的热熔断原理，它的动作具有瞬时性。

PLC习题参考答案解析PLC控制技术练习题1、什么是可编程控制器？它的特点是什么？2、可编程控制器主要应用在哪些领域？3、可编程控制器的发展方向是什么？4、PLC由哪几部分组成？各有什么作用？5、PLC开关量输出接口按输出开关器件的种类不同，有几种形式？6、可编程控制器常用哪几种存储器？各有什么特点？7、可编程控制器常用哪几种编程器？各有什么特点？8、PLC按I/O点数和结构形式可分为几类？各有何特点？9、PLC控制系统与传统的继电器控制系统有何区别？10、简述PLC的扫描工作过程。

11、简述FX系列可编程控制器型号的意义。

12、可编程控制器的技术性能指标有哪些？13、为什么PLC中软继电器的触点可无数次使用？14、FX2N有哪几种编程器件？它们的作用是什么？15、FX2N的高速计数器有哪几种类型？简述其工作原理。

16、可编程控制器有几种常用的编程语言？17、可编程控制器梯形图编程规则的主要内容是什么？18、请写出以下指令表对应的梯形图。

0 LD X0 8 LD X61 AND X1 9 OR X72 ANI X2 10 ANB3 OR X3 11 OUT Y34 OUT Y1 12 LD X115 OUT Y2 13 OUT Y46 LD X4 14 AND X127 OR X5 15 OUT Y516 END19、根据给出语句表程序画出对应的梯形图。

20、根据图写出语句表程序。

0 LD X01 MPS2 AND X13 MPS0 LD X01 AND X12 OR X33 LD X24 OR X45 ANB6 OUT Y07 LD X58 AND X69 LD X10 10 AND X1111 ORB12 OR X1213 AND X714 OUT T1 K1017 LD X1018 PLS M10020 LD X021 RST C23423、根据梯形图补充时序图。

24、用经验设计法设计满足图示波形的梯形图。

现代电器控制及plc应⽤技术_王永华编1~4章答案.doc1电磁式电⽓主要由哪⼏部分组成?各部分的作⽤是什么?结构为：电磁机构（线圈——通电⽣磁，铁芯——扩⼤磁⼒，衔铁——连接触点，视磁⼒情况带动触点动作）、触点系统和灭弧装置（此部分继电器没有）2何谓电磁机构的吸引特性与反⼒特性?吸⼒特性与反⼒特性之间应满⾜怎么样的配合关系3单项交流电磁铁的⼤段路环断裂或脱落后，在⼯作中会出现什么现象？为什么？4常⽤的灭弧⽅法有哪些？常⽤的灭弧法有：速拉灭弧法、冷却灭弧法、吹弧灭弧法、长弧切短灭弧法、狭沟或狭缝灭弧法、真空灭弧法和六氟化硫灭弧法。

5接触器的作⽤是什么？根据结构特性如何区分交、直流接触器？接触器是⽤来接通或分断电动机主电路或其他负载电路的控制电器，⽤它可实现频繁的远距离控制。

区分交流直流只需看下铭牌AC是交流DC是直流。

⼀般交流接触器可以⽤在直流电路上，⽽直流接触器则不能⽤在交流电路中6交流接触器在衔铁吸合前得瞬时，为什么会在线圈中产⽣很⼤的电流冲击?直流接触器会不会出现这种现象？为什么？交流接触器的线圈是⼀个电感,是⽤交流电⼯作的.吸合前线圈内部没有铁⼼,电感很⼩,阻抗也就很⼩,所以电流⼤;吸合后铁⼼进⼊线圈内部,电感量增⼤,阻抗增⼤,所以电流就降下来了.直流接触器⼯作电流主要取决于其内部电阻,所以不会产⽣冲击电流.也可以这么解释--交流接触器的线圈是⼀个电感,内有铁⼼,在吸合前,由于铁⼼不闭合,磁阻很⼤,电感就⼩,阻抗就⼩,所以电流⼤,直流接触器也有同样现象,只是不如交流那么明显.直流接触器线圈通的是直流电.受频率变化的影响⼩.线圈的直流电阻很⼤.电流变化不⼤.7交流电磁线圈误接⼊直流电源，直流电磁线圈误接⼊交流电源，会发⽣什么问题？为什么?线圈对交流电流有电感性和电阻性阻碍作⽤且交流频率越⾼电感性阻碍作⽤越⼤，⽽线圈对直流电流只有电阻性阻碍作⽤。

所以交流线圈中通直流由于只有电阻性阻碍，⽐原来少了⼀种电感性阻碍，则电流就会⽐原来⼤得多，根据热量=电流的平⽅乘直流电阻，所以可能会烧毁线圈⽽直流电磁线圈误⼊交流电流则不会产⽣很⼤的热量不会烧毁8热继电器在电路中的作⽤是什么？带断相保护和不带断相保护的三相式热继电器各⽤在什么场合？热继电器在电路起过载保护作⽤。

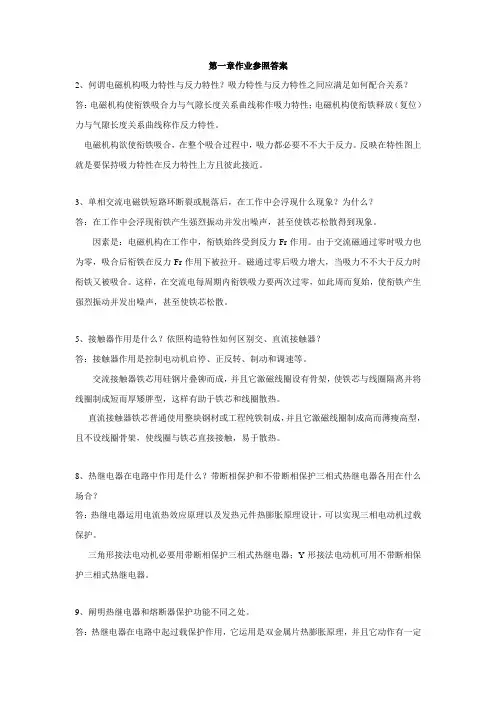

第一章作业参照答案2、何谓电磁机构吸力特性与反力特性？吸力特性与反力特性之间应满足如何配合关系？答：电磁机构使衔铁吸合力与气隙长度关系曲线称作吸力特性；电磁机构使衔铁释放（复位）力与气隙长度关系曲线称作反力特性。

电磁机构欲使衔铁吸合，在整个吸合过程中，吸力都必要不不大于反力。

反映在特性图上就是要保持吸力特性在反力特性上方且彼此接近。

3、单相交流电磁铁短路环断裂或脱落后，在工作中会浮现什么现象？为什么？答：在工作中会浮现衔铁产生强烈振动并发出噪声，甚至使铁芯松散得到现象。

因素是：电磁机构在工作中，衔铁始终受到反力Fr作用。

由于交流磁通过零时吸力也为零，吸合后衔铁在反力Fr作用下被拉开。

磁通过零后吸力增大，当吸力不不大于反力时衔铁又被吸合。

这样，在交流电每周期内衔铁吸力要两次过零，如此周而复始，使衔铁产生强烈振动并发出噪声，甚至使铁芯松散。

5、接触器作用是什么？依照构造特性如何区别交、直流接触器？答：接触器作用是控制电动机启停、正反转、制动和调速等。

交流接触器铁芯用硅钢片叠铆而成，并且它激磁线圈设有骨架，使铁芯与线圈隔离并将线圈制成短而厚矮胖型，这样有助于铁芯和线圈散热。

直流接触器铁芯普通使用整块钢材或工程纯铁制成，并且它激磁线圈制成高而薄瘦高型，且不设线圈骨架，使线圈与铁芯直接接触，易于散热。

8、热继电器在电路中作用是什么？带断相保护和不带断相保护三相式热继电器各用在什么场合？答：热继电器运用电流热效应原理以及发热元件热膨胀原理设计，可以实现三相电动机过载保护。

三角形接法电动机必要用带断相保护三相式热继电器；Y形接法电动机可用不带断相保护三相式热继电器。

9、阐明热继电器和熔断器保护功能不同之处。

答：热继电器在电路中起过载保护作用，它运用是双金属片热膨胀原理，并且它动作有一定延迟性；熔断器在电路中起短路保护作用，它运用是熔丝热熔断原理，它动作具备瞬时性。

11、中间继电器与接触器有何异同？答：相似点：输入信号都是电压；都是运用电磁机构工作原理。

第2章《电气控制线路基础》思考题与练习题、三相笼型异步电动机在什么条件下可直接启动?试设计带有短路、过载、失压保护的三相笼型异步电动机直接启动的主电路和控制电路，对所设计的电路进行简要说明，并指出哪些元器件在电路中完成了哪些保护功能?答：三相笼型异步电动机在小于10KW的条件下可直接启动。

题、单向全压启动控制线路、某三相笼型异步电动机单向运转，要求采用自耦变压器降压启动。

试设计主电路和控制电路，并要求有必要的保护措施。

、自耦变压器降压启动控制线路、某三相笼型异步电动机单向运转，要求启动电流不能过大，制动时要快速停车。

试设计主电路和控制电路，并要求有必要的保护。

L1L2FA2QA1SF2BBQA2QA3BSSF1QA1QA1QA3nQA3FA1控制电路L13M1L2L3FA0QA0QA3BB1QA1QA2RBS主电路MA、某三相笼型异步电动机可正反向运转，要求降压启动。

试设计主电路和控制电路，并要求有必要的保护。

、星形-三角形降压启动方法有什么特点并说明其适用场合?答：正常运行时定子绕组接成三角形的笼型异步电动机，可采用星形-三角形降压启动方式来限制启动电流。

星形-三角形降压启动的特点：1、启动时将电动机定子绕组接成星形，当转速接近额定转速时，定子绕组改接成三角形，使电动机在额定电压下正常运转。

2、启动时将电动机定子绕组接成星形，加到电动机的每相绕组上的电压为额定值的31。

3、星形启动电流降为原来三角形接法直接启动时的1/3，启动电流约为电动机额定电流的2倍左右，从而减小了启动电流对电网的影响。

4、启动转矩也相应下降为原来三角形直接启动时的1/3，转矩特性差。

星形-三角形降压启动线路适用于电动机空载或轻载启动的场合。

、软启动器的启动和停车控制方式一般有哪些?与其他的启动方式相比有什么优点?答：(1)、斜坡升压启动方式(2)、转矩控制及启动电流限制启动方式软启动装置采用电子启动方法，其主要特点是：具有软启动和软停车功能，启动电流、启动转矩可调节，另外还具有电动机过载保护等功能。

第一章作业参考答案2、何谓电磁机构的吸力特性与反力特性？吸力特性与反力特性之间应满足怎样的配合关系？答：电磁机构使衔铁吸合的力与气隙长度的关系曲线称作吸力特性；电磁机构使衔铁释放（复位）的力与气隙长度的关系曲线称作反力特性。

电磁机构欲使衔铁吸合，在整个吸合过程中，吸力都必须大于反力。

反映在特性图上就是要保持吸力特性在反力特性的上方且彼此靠近。

3、单相交流电磁铁的短路环断裂或脱落后，在工作中会出现什么现象？为什么？答：在工作中会出现衔铁产生强烈的振动并发出噪声，甚至使铁芯松散得到现象。

原因是：电磁机构在工作中，衔铁始终受到反力Fr的作用。

由于交流磁通过零时吸力也为零，吸合后的衔铁在反力Fr作用下被拉开。

磁通过零后吸力增大，当吸力大于反力时衔铁又被吸合。

这样，在交流电每周期内衔铁吸力要两次过零，如此周而复始，使衔铁产生强烈的振动并发出噪声，甚至使铁芯松散。

5、接触器的作用是什么？根据结构特征如何区分交、直流接触器？答：接触器的作用是控制电动机的启停、正反转、制动和调速等。

交流接触器的铁芯用硅钢片叠铆而成，而且它的激磁线圈设有骨架，使铁芯与线圈隔离并将线圈制成短而厚的矮胖型，这样有利于铁芯和线圈的散热。

直流接触器的铁芯通常使用整块钢材或工程纯铁制成，而且它的激磁线圈制成高而薄的瘦高型，且不设线圈骨架，使线圈与铁芯直接接触，易于散热。

8、热继电器在电路中的作用是什么？带断相保护和不带断相保护的三相式热继电器各用在什么场合？答：热继电器利用电流的热效应原理以及发热元件热膨胀原理设计，可以实现三相电动机的过载保护。

三角形接法的电动机必须用带断相保护的三相式热继电器；Y形接法的电动机可用不带断相保护的三相式热继电器。

9、说明热继电器和熔断器保护功能的不同之处。

答：热继电器在电路中起过载保护的作用，它利用的是双金属片的热膨胀原理，并且它的动作有一定的延迟性；熔断器在电路中起短路保护的作用，它利用的是熔丝的热熔断原理，它的动作具有瞬时性。

现代电器控制与PLC应⽤技术第2章课后答案解析王永华第2章《电⽓控制线路基础》思考题与练习题2.01、三相笼型异步电动机在什么条件下可直接启动?试设计带有短路、过载、失压保护的三相笼型异步电动机直接启动的主电路和控制电路，对所设计的电路进⾏简要说明，并指出哪些元器件在电路中完成了哪些保护功能?答：三相笼型异步电动机在⼩于10KW的条件下可直接启动。

题2.01、单向全压启动控制线路2.02、某三相笼型异步电动机单向运转，要求采⽤⾃耦变压器降压启动。

试设计主电路和控制电路，并要求有必要的保护措施。

2.02、⾃耦变压器降压启动控制线路2.03、某三相笼型异步电动机单向运转，要求启动电流不能过⼤，制动时要快速停车。

试设计主电路和控制电路，并要求有必要的保护。

L1L2FA2QA1SF2BBQA2QA3BSSF1QA1QA1QA3nQA3FA1控制电路L13M1L2L3FA0QA0QA3BB1QA1QA2RBS主电路MA2.04、某三相笼型异步电动机可正反向运转，要求降压启动。

试设计主电路和控制电路，并要求有必要的保护。

2.05、星形-三⾓形降压启动⽅法有什么特点并说明其适⽤场合?答：正常运⾏时定⼦绕组接成三⾓形的笼型异步电动机，可采⽤星形-三⾓形降压启动⽅式来限制启动电流。

星形-三⾓形降压启动的特点：1、启动时将电动机定⼦绕组接成星形，当转速接近额定转速时，定⼦绕组改接成三⾓形，使电动机在额定电压下正常运转。

2、启动时将电动机定⼦绕组接成星形，加到电动机的每相绕组上的电压为额定值的31。

3、星形启动电流降为原来三⾓形接法直接启动时的1/3，启动电流约为电动机额定电流的2倍左右，从⽽减⼩了启动电流对电⽹的影响。

4、启动转矩也相应下降为原来三⾓形直接启动时的1/3，转矩特性差。

星形-三⾓形降压启动线路适⽤于电动机空载或轻载启动的场合。

2.06、软启动器的启动和停车控制⽅式⼀般有哪些?与其他的启动⽅式相⽐有什么优点?答：(1)、斜坡升压启动⽅式(2)、转矩控制及启动电流限制启动⽅式软启动装置采⽤电⼦启动⽅法，其主要特点是：具有软启动和软停车功能，启动电流、启动转矩可调节，另外还具有电动机过载保护等功能。

第2章《电气控制线路基础》思考题与练习题、三相笼型异步电动机在什么条件下可直接启动试设计带有短路、过载、失压保护的三相笼型异步电动机直接启动的主电路和控制电路，对所设计的电路进行简要说明，并指出哪些元器件在电路中完成了哪些保护功能答：三相笼型异步电动机在小于10KW的条件下可直接启动。

题、单向全压启动控制线路、某三相笼型异步电动机单向运转，要求采用自耦变压器降压启动。

试设计主电路和控制电路，并要求有必要的保护措施。

、自耦变压器降压启动控制线路、某三相笼型异步电动机单向运转，要求启动电流不能过大，制动时要快速停车。

试设计主电路和控制电路，并要求有必要的保护。

L1L2FA2QA1SF2BBQA2QA3BSSF1QA1QA1QA3nQA3FA1控制电路L13M1L2L3FA0QA0QA3BB1QA1QA2RBS主电路MA、某三相笼型异步电动机可正反向运转，要求降压启动。

试设计主电路和控制电路，并要求有必要的保护。

、星形-三角形降压启动方法有什么特点并说明其适用场合答：正常运行时定子绕组接成三角形的笼型异步电动机，可采用星形-三角形降压启动方式来限制启动电流。

星形-三角形降压启动的特点：1、启动时将电动机定子绕组接成星形，当转速接近额定转速时，定子绕组改接成三角形，使电动机在额定电压下正常运转。

2、启动时将电动机定子绕组接成星形，加到电动机的每相绕组上的电压为额定值的31。

3、星形启动电流降为原来三角形接法直接启动时的1/3，启动电流约为电动机额定电流的2倍左右，从而减小了启动电流对电网的影响。

4、启动转矩也相应下降为原来三角形直接启动时的1/3，转矩特性差。

星形-三角形降压启动线路适用于电动机空载或轻载启动的场合。

、软启动器的启动和停车控制方式一般有哪些与其他的启动方式相比有什么优点答：(1)、斜坡升压启动方式(2)、转矩控制及启动电流限制启动方式软启动装置采用电子启动方法，其主要特点是：具有软启动和软停车功能，启动电流、启动转矩可调节，另外还具有电动机过载保护等功能。
