汽轮机轴瓦温度高的原因分析及处理李守伦,张清宇(焦作电厂,河南焦作454159)[摘 要] 对几种典型轴瓦温度高的现象进行分析,并通过适当处理,清除了故障,使轴瓦温度恢复正常。
[关键词] 汽轮机;轴瓦;轴瓦温度[中图分类号]T K263.6 [文献标识码]B [文章编号]10023364(2003)03006202汽轮机轴瓦温度是机组运行控制的重要参数之一。
轴瓦温度高会严重威胁机组的安全运行,本文对几种典型轴瓦温度高的现象进行了分析,并介绍对其的处理方法及结果。
1 300MW 汽轮机2号轴瓦(东方汽轮机厂)(1)河南省某厂2号机为东方汽轮机厂(东汽)生产的N30016.7(170)/537/537Ó型(合缸)汽轮机。
机组大修后运行情况良好,在做甩负荷试验时,当转速降至1100r/min 时,2号轴瓦瓦温突然升高,由68e 急剧升至92e ,且随转速降低有升高趋势,后被迫停机。
该机2号轴瓦系带球面套的椭圆轴承,自动调整,双侧进油,为强迫液体润滑轴承。
停机后解体检查,发现该轴承下侧钨金磨损严重,顶轴油孔被钨金全部填塞,油囊已磨平,两侧油孔亦有钨金堆积现象,轴承顶隙增大0.20mm,其它检修尺寸无异常变化。
查大修及运行记录,大修时中心调整在制造厂的标准内。
启动时油膜压力:1号为4.2MPa,2号为3.8M Pa,3号为4.6M Pa 。
冲转后油膜压力:1号为2.6MPa,2号为2.1MPa,3号为2.7MPa 。
油膜压力均与中心调整值相吻合,无异常现象。
但是,根据现场记录,随运行时间的增加,2号瓦的油膜压力随缸温的增加而逐渐增高,最高达到2.6M Pa 。
(2)东汽型机组2号瓦中心高差设计时预留(0.30~0.36)m m,预留中心高差时已考虑运行中的负荷分配情况。
现场观察轴瓦钨金带有磨损痕迹而非烧毁痕迹,判断钨金为运行中磨损。
由于停机时1100r/min 为顶轴油泵开启转速,而顶轴油孔被堵死,导致无法形成轴瓦油膜,造成大轴与轴瓦直接磨擦,引起瓦温迅速升高。

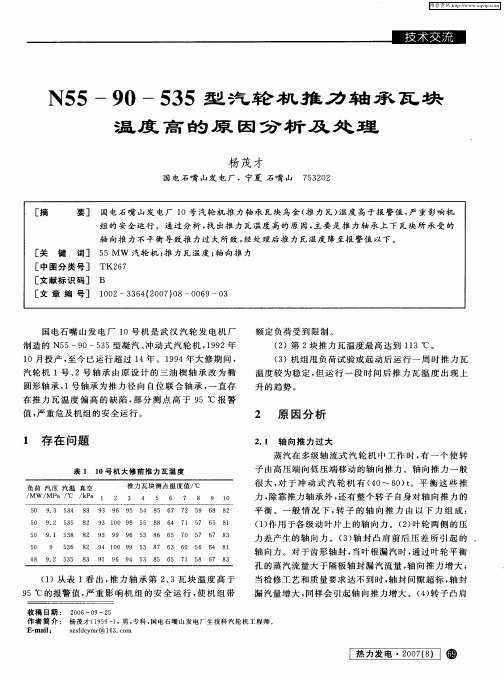

汽轮机推力瓦温度高的原因
汽轮机推力瓦温度高的原因可能有如下几个：
1. 工作流体温度高：汽轮机的工作流体，即高温高压的蒸汽，会通过喷嘴喷入推力瓦中，以产生动力。
如果工作流体的温度很高，那么喷入推力瓦的蒸汽也会很热，从而导致推力瓦温度升高。
2. 系统压力过高：推力瓦所处的系统中，可能存在高压情况，这会导致喷入推力瓦的蒸汽的压力也很高。
高压蒸汽进入推力瓦，会带来较高的温度。
3. 推力瓦设计不合理：推力瓦的设计不合理，如结构不良或不合适的材料使用，可能导致其散热性能较差，无法有效地将热量散发，从而导致推力瓦温度升高。
4. 过载工作：如果使用推力瓦的汽轮机在长时间内处于过载工作状态，即负载过重或长时间运行在额定负载以上，会导致推力瓦温度升高。
5. 润滑油系统故障：润滑油系统的失效或不良运行也可能使得推力瓦的温度升高。
正常运行时，推力瓦需要润滑油的供应和保持，以减少磨擦和热量产生，如果润滑油系统出现问题，会导致推力瓦温度升高。
需要注意的是，推力瓦温度的高低除了与上述因素有关，还可能受到其他因素的影响，因此需要进行全面的系统分析才能确
定具体原因。
同时，为了保证汽轮机的安全和稳定运行，应该进行定期检查、维护和调整，以确保推力瓦温度在合适的范围内。
汽轮机推⼒⽡温度⾼原因分析2019-10-16摘要：本⽂介绍了汽轮机推⼒⽡⼯作原理和影响推⼒⽡运⾏温度的主要因素，并对某发电⼚调试过程中汽轮机推⼒⽡温度⾼进⾏了原因分析，提出了推⼒⽡安装和运⾏阶段的控制要点。
关键字：汽轮机；推⼒⽡；温度；调试中图分类号：TK26 ⽂献标识码：A1 事件概述1.1 设备概况某电⼚2×600MW⼯程1号机组汽轮机是北重阿尔斯通（北京）电⽓装备有限公司⽣产的DKY4-4ND33G型超临界、⼀次中间再热、单轴、四缸四排汽、凝汽式汽轮机。
主蒸汽通过两个蒸汽管路输送⾄⾼压缸两侧的蒸汽阀组，阀组由速动截⽌阀（即主汽阀）、调节阀和过载阀组成。
汽轮机⽀持推⼒联合轴承布置在⾼、中压缸间的#2轴承箱处，是整个汽轮机机组的转⼦轴固定点。
推⼒⽡块分为⼯作⽡和⾮⼯作⽡，分别由10⽚铜锡合⾦⽡块组成。
推⼒⽡背⾯配有安装环，由定位销进⾏定位，各⽡块能相对于推⼒盘端⾯左右摆动，安装环能保证将轴向推⼒均匀分配⾄每个推⼒⽡上并在出现推⼒喘振时起减振作⽤。
1.2 事件经过2013年5⽉，在该电⼚1号机组整套启动试运阶段机组甩负荷试验前进⾏汽轮机阀门活动试验过程中出现推⼒⽡温度⾼现象。
推⼒⽡温度在4秒内由72℃飞升⾄150℃，导致机组保护动作。
试验期间，汽轮机真空、润滑油温、润滑油压均正常，轴向位移和推⼒⽡温度参数见Tab.1。
打开#2轴承箱检查发现，推⼒⽡安装环装反，⾮⼯作⽡出现不同程度磨损。
Tab.1阀门活动试验期间参数2推⼒⽡温度⾼原因分析2.1 汽轮机轴向推⼒组成汽轮机转⼦轴向推⼒主要由蒸汽作⽤在动叶上的轴向推⼒、蒸汽作⽤在叶轮⾯上的轴向推⼒以及蒸汽作⽤在转⼦凸肩上的轴向推⼒三部分组成。
现代⾼参数、⼤功率中间再热式汽轮机尽管采⽤了汽缸对称排列及其他平衡轴向推⼒的措施，轴向推⼒有所减少，但剩余的轴向推⼒仍然很⼤。
在运⾏中如遇⽔冲击、甩负荷等事故时，还可能产⽣更⼤的瞬时轴向推⼒。
2.2 推⼒轴承作⽤及⼯作原理推⼒轴承主要作⽤是承受汽轮机转⼦在运⾏中的轴向推⼒，维持汽轮机转⼦与静⽌部分的正常轴向间隙，避免动静部分发⽣碰撞摩擦，保证转⼦在较⼩的轴向窜动下正常⼯作，因此推⼒轴承的正常⼯作是汽轮发电机组安全经济运⾏的先决条件之⼀。
摘要:汽轮发电机组推力瓦在机组中的位置非常重要，它承担机组的残余轴向推力，确定转子膨胀的死点，从而保证动静件之间的轴向间隙在设计范围内。
推力轴承非工作面瓦块温度异常升高将严重威胁机组的安全运行。
影响推力轴承非工作瓦块温度异常升高的因素较多，除推力瓦本身因素外，还有其他因素导致的推力瓦温度升高的原因。
找出导致推力瓦非工作面瓦块温度异常升高的主要原因，并有针对性地提出了处理方案，消除这一缺陷，保证机组安全稳定运行。
关键词:推力瓦温度轴向推力1概述某运营发电有限公司1号机组是2006年投入生产的600MW超临界汽轮机，为上海汽轮机厂制造N600-24.2/566/566型超临界压力，一次中间再热、单轴、三缸四排汽、反动式汽轮机。
为平衡轴向推力机组采用高中压合缸，对称布置，两个低压缸也采用对称布置。
本机组的推力瓦为活动可倾瓦型———米切尔式，单独布置，位置在中压转子后部，推力瓦的推力间隙标准为0.25-0.38 mm。
推力瓦瓦块上浇有乌金，厚度为1.5mm。
在正常情况下，转子的推力盘靠向工作瓦块，推力盘的压力由工作推力瓦来承受。
轴向位移指示表是将推力盘靠向推力瓦的非工作瓦块时定位零位的。
一般来说，轴向推力随汽轮机蒸汽流量的变化而变化。
当蒸汽温度降低时，要保持负荷不变，就要增加进汽量，使轴向推力增大。
如果检查发现推力瓦的工作瓦块与非工作瓦块的回油温度差超过6～7℃，并且推力瓦块的乌金温度高达90℃以上时，虽然轴向位移指示不超过正常值，也必须减负荷，使油温回复正常，保持推力瓦块温度不超过90℃。
本机组轴向位移的保护设置是：当轴向位移正向达到0.6mm或负向达到-1.05mm时，发出“轴向位移过大信号”；当轴向位移正负向分别到达1.2mm、-1.65mm时，轴向位移大保护动作，机组跳闸停机。
2异常经过2008年09月20日06：30分，1号机负荷470MW，主机推力轴承非工作瓦块上部乌金温度上升至92℃，下部乌金温度上升至100℃，DCS上转子轴向位移逐渐增大到-0.42mm。
汽轮机组轴瓦温度高的原因分析及处理摘要:本文分析了某600MW汽轮机组普遍存在的6瓦温度高的原因，阐述了影响6瓦温度的关键因素，并通过调整轴承的接触、负荷分配、轴瓦与轴承盖间隙、转子扬度、轴瓦扬度、轴瓦油隙、修补轴瓦和轴颈等手段，从而解决了6瓦温度高的问题。
关键词：6瓦温度高；自位能力；轴瓦、轴颈损伤；检修工艺0引言某电厂汽轮机组是上海汽轮机厂引进美国西屋公司技术制造的亚临界、一次中间再热、四缸四排汽、单轴、凝汽式汽轮机。
汽轮机的型号是N600-16.7/537/537，该型号汽轮机组共有11个轴承，1～4、11瓦为四瓦块可倾瓦，5、9、10瓦下瓦为两瓦块可倾瓦、上瓦为圆筒瓦，6～8瓦为圆筒瓦。
自机组投产以来，6号轴承曾经多次出现轴颈损伤、瓦温高等问题，严重影响机组安全稳定运行。
1轴承座和轴承结构特点该型号低压转子轴承座与低压外缸焊接为一体结构，由于低压外缸本身刚度较差，决定了低压轴承座内的轴承标高，将随着真空变化引起的低压缸变形而有所变化。
1号低压缸前轴承为可倾瓦（5瓦），1号低压缸后轴承（6瓦）和2号低压缸前（7瓦）、后轴承（8瓦）均为圆筒瓦。
6号轴承体水平分成两半，装配时用两只销钉来确保两半轴承体准确定位，下半轴承由三块垫铁支撑于轴承座内，左右两块垫铁与中心线呈45度角，在垫块与轴承体间装有调整垫片，可以移动轴承位置，使转子与汽缸同心。
同时下半轴承体略低于水平中分面处，装有一止动销，它延伸到轴承座的一条槽内，以防止轴承转动。
润滑油通过轴承座与垫铁之间通孔进入轴承，沿通道进入上半轴承体的进油槽，可靠地供油润滑。
进油槽并不延伸到轴承两端，部分润滑油经过轴承两端周向油槽的下部回油孔泄到轴承座内，顶轴油在轴承体底部进入轴承。
当转子中心变化引起轴颈倾斜时，轴瓦随之转动自动调位，从而使轴颈与轴承间的间隙在整个轴承长度范围内保持不变，这就要求轴瓦球面垫铁和球面座之间的球形配合面接触非常好。
由于圆柱形轴承是单油楔轴承，因此油膜稳定性较差，并且由于轴瓦结构原因，一但有异物进入轴瓦楔形间隙将会卡在轴颈与轴瓦之间，造成轴颈的损伤。
东方汽轮机推力瓦温度高处理好吧，咱们今天就来聊聊汽轮机的推力瓦，那个温度高得让人心慌慌的家伙。
说到推力瓦，很多人可能觉得这只是个冷冰冰的机械零件，但其实它可真是个“大人物”。
想象一下，推力瓦就像一个勤勤恳恳的保姆，默默地照顾着整个汽轮机。
可是，当它的温度一旦上升，整件事情可就热闹了，简直就像锅里烧开的水，滋滋作响，别提多让人紧张了。
推力瓦温度高，真是让人坐立不安。
你看，汽轮机运转的时候，就像个飞速转动的大陀螺，各种力量在里面翻腾。
瓦片本该稳稳地支撑着，但温度一高，它就像被火烧的豆腐，脆得不得了。
想象一下，瓦片开始变形，油门一踩，简直就像是在玩“过山车”，心都跟着揪紧了。
温度高了不仅影响推力瓦的寿命，甚至可能引发更大的故障。
真是让人心里直打鼓，真想给它扇扇风，降降温。
那到底是咋回事呢？大家要知道，推力瓦的工作环境就像火星一样，火热无比。
机组启动、加速的时候，那温度往往就像个调皮的孩子，往往不听话，蹭蹭蹭就往上冒。
而这些推力瓦，表面上看上去平平无奇，实际上它们得忍受巨大的压力和摩擦力。
说白了，这就像是你在健身房里，推着那根重得让人喘不过气的杠铃，越推越重，汗水直流，但这推力瓦可没有汗水流下来，只有默默承受。
解决这个问题，首先得了解根源。
我们得看看润滑油的质量和数量。
你知道的，好的润滑油就像是汽车的油门，给力得不得了。
如果润滑油质量不好，推力瓦就像是没水的鱼，干得发脆，哪里还能承受得住温度呢？所以，定期检查油品，确保它们足够清洁，才是个明智的选择。
就好比你吃饭要吃新鲜的菜，油也得是“新鲜出炉”的，才能让推力瓦顺利运转。
咱们得考虑冷却系统。
冷却系统就像推力瓦的“冰水”，一旦它不够给力，瓦片的温度就会瞬间飙升。
想象一下，夏天你在外面热得像个蒸笼，突然喝上一杯冰水，那个舒爽可想而知。
冷却系统也得定期检查，看看管道有没有堵塞，水流是否畅通。
别让小问题变成大麻烦，这可真是细节决定成败。
当然还有推力瓦的材质问题。
空气压缩机组汽轮机轴瓦温度高原因分析及处置措施摘要:空气压缩机组汽轮机在运行过程中汽轮机轴瓦温度异常升高，对可能产生原因进行逐项排查，原因较多，首先在运行过程中对相关工艺指标进行控制。
关键词：汽轮机；径向轴承；止推瓦1.空气压缩机组有关情况介绍该压缩机组是空气压缩机为蒸汽透平、空压机、增压机一拖二。
多离心式机壳为水平剖分式，汽轮机规格型号： DK080/170R型式：冷凝式制造厂： MAN TURBO AG空压机C01型号：RIKT125-4（1+1+1+1）型式：多级离心式级数： 4级制造厂：MAN TURBO AG Schweiz增压机： C05型号： RG40-4 型式：离心式级数： 4级制造厂：MAN TURBO AG汽轮机外形简图1.顶轴油泵2、蒸汽透平的机壳3盘车装置4速关阀HV79025.调速阀SV7904 6、轴承箱 7、仪器支架 8皮囊式蓄能器 9、底座1.1汽轮机有关参数类型：全凝式，16级，型号：DK080/170R，主蒸汽进口压力：9.19MPa（G）进口温度：530℃，进口流量：144t/h，排汽压力：0.02MPa（A），排汽温度：60℃透平正常转速：4589 rpm，汽轮机第一临界转速区: 648—792rpm汽轮机第二临界转速区: 1145—1400rpm，汽轮机第三临界转速区: 1602—4496rpm调速器调速范围：4497～4818 rpm，跳闸转速：5300rpm，透平额定功率：39615kW透平旋转方向：从透平侧看顺时针，汽轮机高压端轴承温度TI7982设计值90摄氏度，报警值100℃，联锁值110℃。
2.汽轮机运行过程中轴瓦温度升高原因分析及处理2．1、测温热电偶问题。
措施：经仪表进行排查和校验2．2供油温度高。
措施：工艺人员进行了检查冷却水流量和温度，必要时投用备用油冷器。
2.3、润滑油流量过小。
措施：检查油箱油位，油泵的工作情况，油滤器压差油系统阀门开度，及是否漏油，查出原因予以处理。
汽轮机推力轴承温度超标的原因分析及处理方法作者：骆建成来源：《城市建设理论研究》2014年第07期摘要：推力轴承温度超标的问题在各电厂时有发生,因推力轴承推力瓦块乌金温度高, 使机组不能满负荷运行, 给企业的经济效益和设备的安全带来威胁。
本文介绍汽轮机推力轴承原理结构基础上，对推力瓦块温度超标原因进行了安装检修及运行等方面分析，并对东汽N60-8.83型汽轮机支持推力联合轴承推力瓦块乌金温度超标进行处理,供从事汽轮机运行、安装和检修的人员参考。
关键词：汽轮机；推力轴承；温度；分析；探讨中图分类号： TK269 文献标识码： A1 .支持推力联合轴承的结构汽轮发电机组的推力轴承主要作用是承受汽轮机转子在运行中的轴向推力，维持汽轮机转子和静止部件间的正常轴向间隙，因此推力轴承的正常工作是汽轮发电机组安全经济运行关键部件之一。
推力轴承瓦块温度是推力轴承运行状态的一个重要参数，一但造成瓦块温度超标，乌金磨损烧坏，转子便会发生轴向位移，使汽轮机通流部分发生动静部件碰磨事故。
虽然大型汽轮机采用高中压缸对头布置和低压缸采用分流式等措施以减小轴向推力，但轴向推力还是很大的。
当工况变动、隔板汽封磨损间隙变大，特别是水冲击、甩负荷时，会产生瞬间轴向推力突增和反推力，从而对推力轴承提出进一步要求。
应用较广泛的推力轴承是密切尔推力轴承，这种轴承在推力盘上装有若干块推力瓦块，瓦块可以是固定的（用于小型机组）和摆动的（用于大、中型机组上）。
推力轴承和支持轴承合为一体称推力——支持联合轴承。
如图1及图2这种轴承结构，他在国产机组使用得较广泛。
为保证轴向推力均匀地分配至各个瓦块上，选用球面支承轴承。
轴承径向位置靠轴瓦外圆的垫块及其垫片来调整，轴向位置靠调整环1来调整，参看图1。
支持推力联合轴承可以缩短机组轴向长度，但球面支承与球面座之间的球面加工工作量较大。
轴承的推力瓦块分为工作瓦片2和非工作瓦片3，各有十片左右。
工作瓦片承受转子的正向推力，非工作瓦片承受部分负荷下可能出现的反向推力。
