散热器散热量

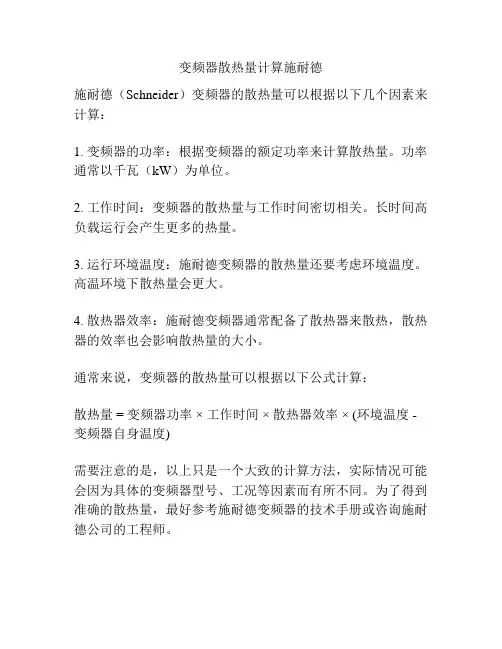

变频器散热量计算施耐德
施耐德（Schneider）变频器的散热量可以根据以下几个因素来计算：
1. 变频器的功率：根据变频器的额定功率来计算散热量。

功率通常以千瓦（kW）为单位。

2. 工作时间：变频器的散热量与工作时间密切相关。

长时间高负载运行会产生更多的热量。

3. 运行环境温度：施耐德变频器的散热量还要考虑环境温度。

高温环境下散热量会更大。

4. 散热器效率：施耐德变频器通常配备了散热器来散热，散热器的效率也会影响散热量的大小。

通常来说，变频器的散热量可以根据以下公式计算：
散热量 = 变频器功率 ×工作时间 ×散热器效率 × (环境温度 - 变频器自身温度)
需要注意的是，以上只是一个大致的计算方法，实际情况可能会因为具体的变频器型号、工况等因素而有所不同。

为了得到准确的散热量，最好参考施耐德变频器的技术手册或咨询施耐德公司的工程师。

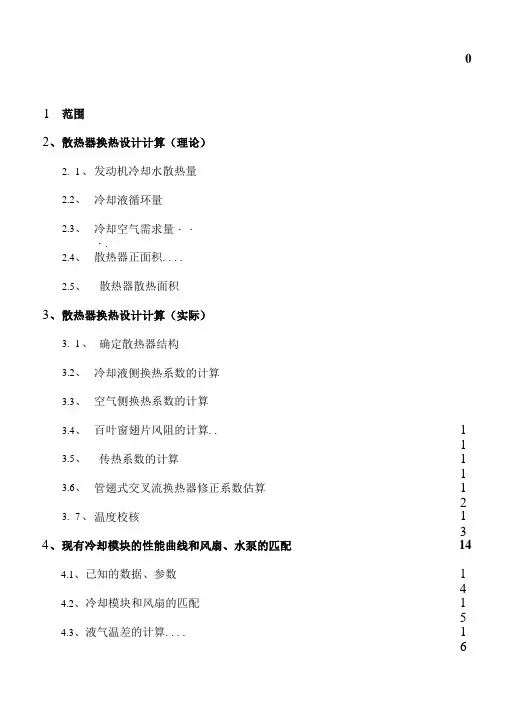

1、范围2、散热器换热设计计算（理论）2. 1、发动机冷却水散热量2.2、冷却液循环量2.3、冷却空气需求量・・・.2.4、散热器正面积....2.5、散热器散热面积3、散热器换热设计计算（实际）3. 1、确定散热器结构3.2、冷却液侧换热系数的计算3.3、空气侧换热系数的计算3.4、百叶窗翅片风阻的计算.. 113.5、传热系数的计算113.6、管翅式交叉流换热器修正系数估算123. 7、温度校核13 4、现有冷却模块的性能曲线和风扇、水泵的匹配144.1、已知的数据、参数144.2、冷却模块和风扇的匹配154.3、液气温差的计算 (1)61、范日本规范规定了汽车散热器换热计算方法。

本规范适用于汽车散热器换热计算、选型。

2、散热器换热设计计算（理论）2.1、发动机冷却水散热量表1：发动机冷却水散热量若已告知发动机冷却系统数据单，则冷却系统散热量数据单（参考图1）为准。

冷却系统Cooling system图1：发动机冷却系统数据单2.2、冷却液循环量若已告知的发动机冷却系统数据单上有冷却液需求量，则Vw<V (数据单)时，满足冷却液需求量。

表2：冷却液需求量2.3、冷却空气需求量表3：冷却空气需求量2.4、散热器正面积表4：散热器正面积2.5、散热器散热面积表5：散热器散热面积3、散热器换热设计计算（实际）汽车散热器实际设计中，散热器外形边界（芯高、芯宽）、发动机参数（冷却液带走热量、冷却液流量、报警温度）、风扇参数（性能曲线）均已告知，在此基础上设计尽可能紧凑的散热器系统。

3.1、确定散热器结构由于现有常规结构汽车散热器均为管翅式交叉流散热器，故以下计算均为管翅式交叉流散热器换热计算。

3.2、冷却液侧换热系数的计算选择散热管类型、排布，确定散热管通水截面积A.散热管湿周长度P,得散热管水力直径①（m）：d h =*(3. 1)散热管内冷却液平均流速ι⅛ （m/s）：u fl =7⅛r(3. 2)hK为冷却水体积流量（m3∕s） , N为流道数量。

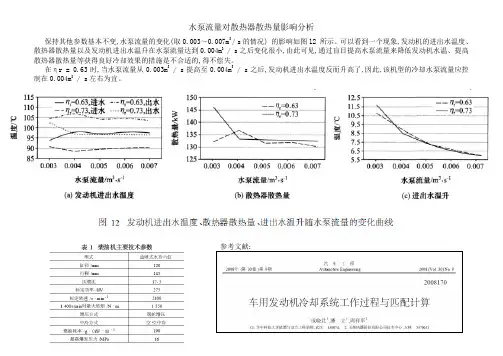

水泵流量对散热器散热量影响分析
保持其他参数基本不变,水泵流量的变化(取0.003～0.007m3 / s的情况) 的影响如图12 所示。

可以看到一个现象,发动机的进出水温度、散热器散热量以及发动机进出水温升在水泵流量达到0.004m3 / s之后变化很小,由此可见,通过盲目提高水泵流量来降低发动机水温、提高散热器散热量等获得良好冷却效果的措施是不合适的,得不偿失。

在ηr = 0.63时,当水泵流量从0.003m3 / s提高至0.004m3 / s之后,发动机进出水温度反而升高了,因此,该机型的冷却水泵流量应控制在0.004m3 / s左右为宜。

参考文献:。

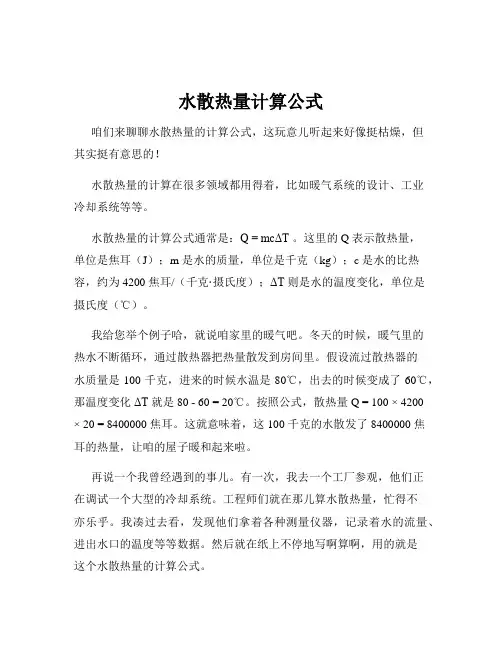

水散热量计算公式咱们来聊聊水散热量的计算公式，这玩意儿听起来好像挺枯燥，但其实挺有意思的！水散热量的计算在很多领域都用得着，比如暖气系统的设计、工业冷却系统等等。

水散热量的计算公式通常是：Q = mcΔT 。

这里的 Q 表示散热量，单位是焦耳（J）；m 是水的质量，单位是千克（kg）；c 是水的比热容，约为 4200 焦耳/（千克·摄氏度）；ΔT 则是水的温度变化，单位是摄氏度（℃）。

我给您举个例子哈，就说咱家里的暖气吧。

冬天的时候，暖气里的热水不断循环，通过散热器把热量散发到房间里。

假设流过散热器的水质量是 100 千克，进来的时候水温是 80℃，出去的时候变成了 60℃，那温度变化ΔT 就是 80 - 60 = 20℃。

按照公式，散热量 Q = 100 × 4200 × 20 = 8400000 焦耳。

这就意味着，这 100 千克的水散发了 8400000 焦耳的热量，让咱的屋子暖和起来啦。

再说一个我曾经遇到的事儿。

有一次，我去一个工厂参观，他们正在调试一个大型的冷却系统。

工程师们就在那儿算水散热量，忙得不亦乐乎。

我凑过去看，发现他们拿着各种测量仪器，记录着水的流量、进出水口的温度等等数据。

然后就在纸上不停地写啊算啊，用的就是这个水散热量的计算公式。

其实在日常生活中，我们虽然不一定自己去算，但了解这个公式还是挺有用的。

比如你想知道为啥夏天游泳池的水晒了一天也不怎么热，用这个公式就能明白一些道理。

因为水的比热容大，要让它温度升高很多，得吸收好多热量才行。

再比如，汽车发动机的冷却系统，也是靠水来带走热量的。

如果这个散热量计算不准确，发动机就可能过热出故障。

总之，水散热量计算公式虽然简单，但作用可不小。

它能帮助我们理解和设计很多跟热传递相关的系统，让我们的生活和工作更舒适、更高效。

希望通过我的讲解，您对水散热量计算公式能有更清楚的认识和理解！。

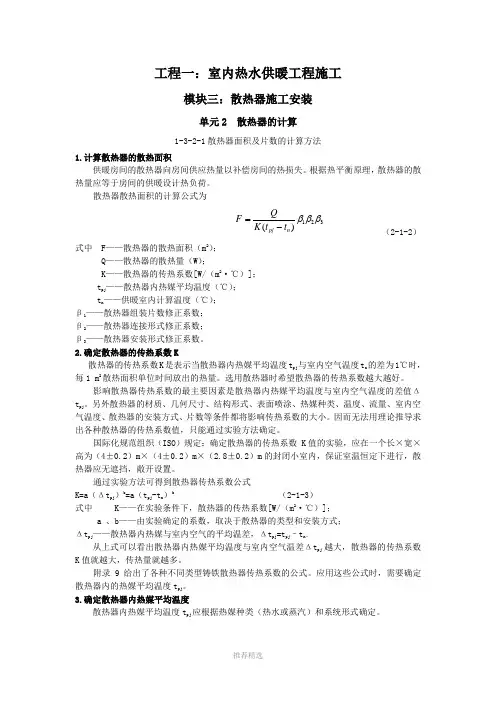

工程一：室内热水供暖工程施工模块三：散热器施工安装单元2 散热器的计算1-3-2-1散热器面积及片数的计算方法1.计算散热器的散热面积供暖房间的散热器向房间供应热量以补偿房间的热损失。

根据热平衡原理，散热器的散热量应等于房间的供暖设计热负荷。

散热器散热面积的计算公式为321)(βββn pj t t K QF -=（2-1-2）式中 F ——散热器的散热面积（m 2）；Q ——散热器的散热量（W ）；K ——散热器的传热系数[W/（m 2·℃）]； t pj ——散热器内热媒平均温度（℃）； t n ——供暖室内计算温度（℃）； β1——散热器组装片数修正系数； β2——散热器连接形式修正系数； β3——散热器安装形式修正系数。

2.确定散热器的传热系数K散热器的传热系数K 是表示当散热器内热媒平均温度t pj 与室内空气温度t n 的差为1℃时，每1 m 2散热面积单位时间放出的热量。

选用散热器时希望散热器的传热系数越大越好。

影响散热器传热系数的最主要因素是散热器内热媒平均温度与室内空气温度的差值Δt pj 。

另外散热器的材质、几何尺寸、结构形式、表面喷涂、热媒种类、温度、流量、室内空气温度、散热器的安装方式、片数等条件都将影响传热系数的大小。

因而无法用理论推导求出各种散热器的传热系数值，只能通过实验方法确定。

国际化规范组织（ISO ）规定：确定散热器的传热系数 K 值的实验，应在一个长×宽×高为（4±0.2）m ×（4±0.2）m ×（2.8±0.2）m 的封闭小室内，保证室温恒定下进行，散热器应无遮挡，敞开设置。

通过实验方法可得到散热器传热系数公式K=a （Δt pj ）b =a （t pj -t n ）b（2-1-3）式中 K ——在实验条件下，散热器的传热系数[W/（m 2·℃）]； a 、b ——由实验确定的系数，取决于散热器的类型和安装方式； Δt pj ——散热器内热媒与室内空气的平均温差，Δt pj =t pj –t n 。

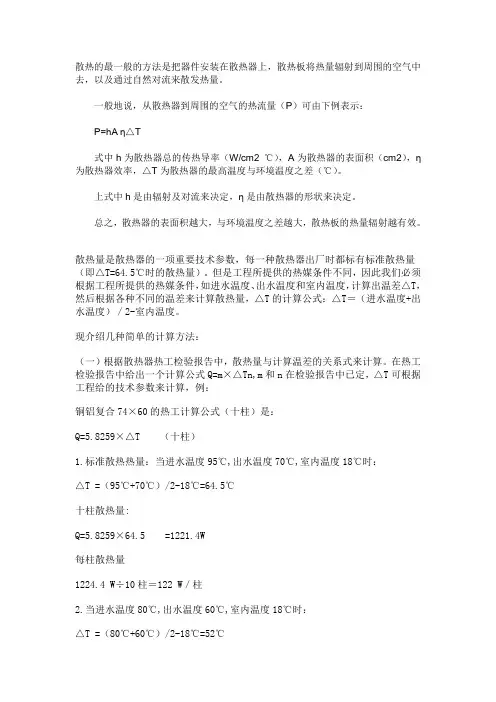

散热的最一般的方法是把器件安装在散热器上，散热板将热量辐射到周围的空气中去，以及通过自然对流来散发热量。

一般地说，从散热器到周围的空气的热流量（P）可由下例表示：P=hA η△T式中h为散热器总的传热导率（W/cm2 ℃），A为散热器的表面积（cm2），η为散热器效率，△T为散热器的最高温度与环境温度之差（℃）。

上式中h是由辐射及对流来决定，η是由散热器的形状来决定。

总之，散热器的表面积越大，与环境温度之差越大，散热板的热量辐射越有效。

散热量是散热器的一项重要技术参数，每一种散热器出厂时都标有标准散热量（即△T=64.5℃时的散热量）。

但是工程所提供的热媒条件不同，因此我们必须根据工程所提供的热媒条件，如进水温度、出水温度和室内温度，计算出温差△T，然后根据各种不同的温差来计算散热量，△T的计算公式：△T＝（进水温度+出水温度）／2-室内温度。

现介绍几种简单的计算方法：（一）根据散热器热工检验报告中，散热量与计算温差的关系式来计算。

在热工检验报告中给出一个计算公式Q=m×△Tn,m和n在检验报告中已定，△T可根据工程给的技术参数来计算，例：铜铝复合74×60的热工计算公式（十柱）是：Q=5.8259×△T（十柱）1.标准散热热量：当进水温度95℃,出水温度70℃,室内温度18℃时：△T =（95℃+70℃）/2-18℃=64.5℃十柱散热量:Q=5.8259×64.5=1221.4W每柱散热量1224.4 W÷10柱＝122 W／柱2.当进水温度80℃,出水温度60℃,室内温度18℃时：△T =（80℃+60℃）/2-18℃=52℃十柱散热量:Q=5.8259×52=926W每柱散热量926 W÷10柱＝92.6W／柱3.当进水温度70℃,出水温度50℃,室内温度18℃时：△T =（70℃+50℃）/2-18℃=42℃十柱散热量:Q=5.8259×42=704.4W每柱散热量704.4W ÷10柱＝70.4W／柱（二）从检验报告中的散热量与计算温差的关系曲线图像中找出散热量：我们先在横坐标上找出温差，例如64.5℃，然后从这一点垂直向上与曲线相交M 点，从M点向左水平延伸与竖坐标相交的那一点，就是它的散热量（W）。

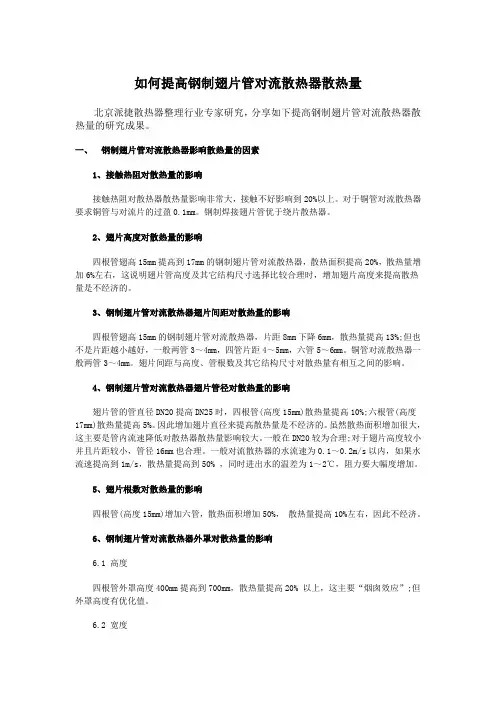

如何提高钢制翅片管对流散热器散热量北京派捷散热器整理行业专家研究，分享如下提高钢制翅片管对流散热器散热量的研究成果。

一、钢制翅片管对流散热器影响散热量的因素1、接触热阻对散热量的影响接触热阻对散热器散热量影响非常大，接触不好影响到20%以上。

对于铜管对流散热器要求铜管与对流片的过盈0.1mm。

钢制焊接翅片管优于绕片散热器。

2、翅片高度对散热量的影响四根管翅高15mm提高到17mm的钢制翅片管对流散热器，散热面积提高20%，散热量增加6%左右，这说明翅片管高度及其它结构尺寸选择比较合理时，增加翅片高度来提高散热量是不经济的。

3、钢制翅片管对流散热器翅片间距对散热量的影响四根管翅高15mm的钢制翅片管对流散热器，片距8mm下降6mm，散热量提高13%;但也不是片距越小越好，一般两管3～4mm，四管片距4～5mm，六管5～6mm。

铜管对流散热器一般两管3～4mm。

翅片间距与高度、管根数及其它结构尺寸对散热量有相互之间的影响。

4、钢制翅片管对流散热器翅片管径对散热量的影响翅片管的管直径DN20提高DN25时，四根管(高度15mm)散热量提高10%;六根管(高度17mm)散热量提高5%。

因此增加翅片直径来提高散热量是不经济的。

虽然散热面积增加很大，这主要是管内流速降低对散热器散热量影响较大。

一般在DN20较为合理;对于翅片高度较小并且片距较小，管径16mm也合理。

一般对流散热器的水流速为0.1～0.2m/s以内，如果水流速提高到1m/s，散热量提高到50% ，同时进出水的温差为1～2℃，阻力要大幅度增加。

5、翅片根数对散热量的影响四根管(高度15mm)增加六管，散热面积增加50%，散热量提高10%左右，因此不经济。

6、钢制翅片管对流散热器外罩对散热量的影响6.1 高度四根管外罩高度400mm提高到700mm，散热量提高20% 以上，这主要“烟囱效应”;但外罩高度有优化值。

6.2 宽度四根管外罩宽度100mm提高120mm，散热量提高5% 以上，这主要与空气接触面增加，提高热效率。

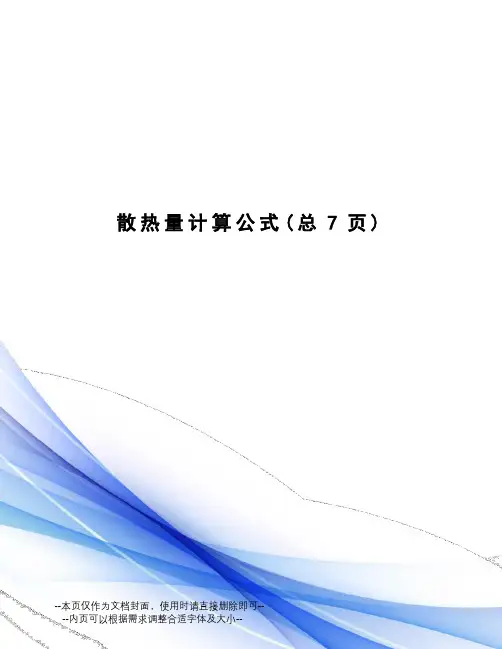

散热量计算公式(总7页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--一、标准散热量标准散热量是指供暖散热器按我国国家标准（GB/T13754-1992），在闭室小室内按规定条件所测得的散热量，单位是瓦（W）。

而它所规定条件是热媒为热水，进水温度95摄氏度，出水温度是70摄氏度，平均温度为（95+70）/2=摄氏度,室温18摄氏度,计算温差△T=摄氏度－18摄氏度＝摄氏度，这是散热器的主要技术参数。

散热器厂家在出厂或售货时所标的散热量一般都是指标准散热量。

那么现在我就要给大家讲解第二个问题，我想也是很多厂商和经销商存在疑问的地方。

二、工程上采用的散热量与标准散热量的区别标准散热量是指进水温度95摄氏度，出水温度是70摄氏度，室内温度是18摄氏度，即温差△T=摄氏度时的散热量。

而工程选用时的散热量是按工程提供的热媒条件来计算的散热量，现在一般工程条件为供水80摄氏度，回水60摄氏度，室内温度为20摄氏度，因此散热器△T=（80摄氏度＋60摄氏度）÷2－20摄氏度＝50摄氏度的散热量为工程上实际散热量。

因此，在对工程热工计算中必须按照工程上的散热量来进行计算。

在解释完上面的术语以后，下面我介绍一下采暖散热器的欧洲标准（ＥＮ442）。

欧洲标准（ＥＮ442）是由欧洲标准化委员会／技术委员会ＣＥＮ所编制．按照ＣＥＮ内部条例，以下国家必须执行此标准，这些国家是：澳大利亚、比利时、丹麦、芬兰、法国、意大利、荷兰、西班牙、瑞典、英国等18个国家。

而欧洲标准（ＥＮ442）的标准散热量与我国标准散热量是不同的，欧洲标准所确定的标准工况为：进水温度80摄氏度，出水温度65摄氏度，室内温度20摄氏度，所对应的计算温差△Ｔ＝50摄氏度。

欧洲标准散热量是在温差△Ｔ＝50摄氏度的散热量。

那么怎么计算散热器在不同温差下的散热量呢散热量是散热器的一项重要技术参数，每一个散热器出厂时都标有标准散热量（即△Ｔ＝摄氏度时的散热量）。

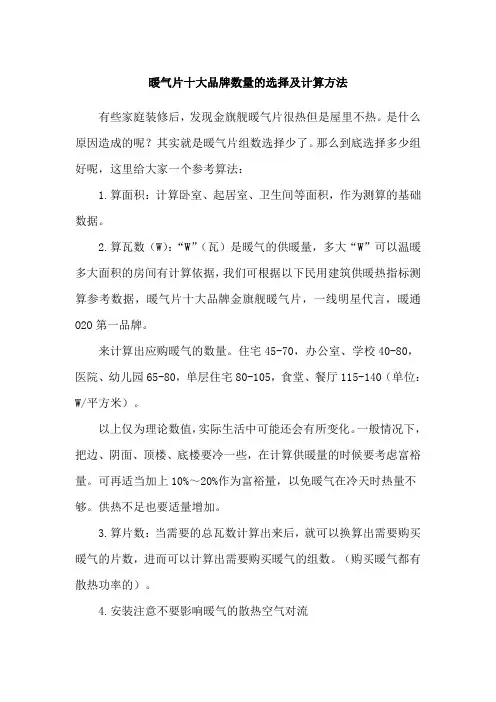

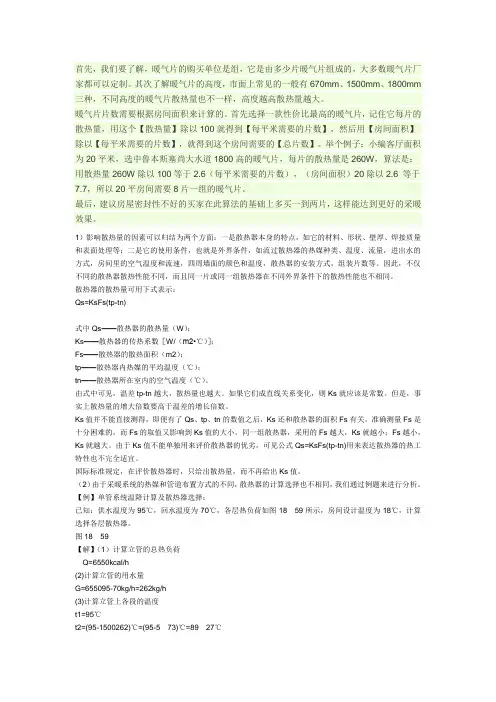

暖气片十大品牌数量的选择及计算方法有些家庭装修后，发现金旗舰暖气片很热但是屋里不热。

是什么原因造成的呢？其实就是暖气片组数选择少了。

那么到底选择多少组好呢，这里给大家一个参考算法：1.算面积：计算卧室、起居室、卫生间等面积，作为测算的基础数据。

2.算瓦数（W）：“W”（瓦）是暖气的供暖量，多大“W”可以温暖多大面积的房间有计算依据，我们可根据以下民用建筑供暖热指标测算参考数据，暖气片十大品牌金旗舰暖气片，一线明星代言，暖通O2O第一品牌。

来计算出应购暖气的数量。

住宅45-70，办公室、学校40-80，医院、幼儿园65-80，单层住宅80-105，食堂、餐厅115-140（单位：W/平方米）。

以上仅为理论数值，实际生活中可能还会有所变化。

一般情况下，把边、阴面、顶楼、底楼要冷一些，在计算供暖量的时候要考虑富裕量。

可再适当加上10%～20%作为富裕量，以免暖气在冷天时热量不够。

供热不足也要适量增加。

3.算片数：当需要的总瓦数计算出来后，就可以换算出需要购买暖气的片数，进而可以计算出需要购买暖气的组数。

（购买暖气都有散热功率的）。

4.安装注意不要影响暖气的散热空气对流5.实例计算 20平米客厅（阴面）按照住宅热值中间值60w/平暖气选用75*75/400的柱形铜铝暖气（散热功率107w/柱）暖气组数n=20*60*1.2/107=13.45 取整数14柱如果选用75*75/1600的柱形铜铝暖气（散热功率366w/柱）暖气组数n=20*60*1.2/366=3.9 取整数4柱。

如何计算确定自家各个房间所需暖气片的数量近一段时间很多的网友通过各种渠道（电话、QQ、msn、Email）咨询我购买暖气的数量，几乎第一句话就是：“你家暖气怎么卖？多少钱一组？稍微在市场上转了转的是这么说的：你家暖气一片能管多大面积？”要知道这么问是很不科学的，为何这么说呢？因为确实暖气最终装到家里面是按照组来计算的，但是是要按照片来换算的。

集成电路的散热量计算公式在集成电路（IC）的设计和应用中，散热是一个非常重要的问题。

由于集成电路工作时会产生大量的热量，如果不能有效地散热，会导致IC温度过高，从而影响其性能和寿命。

因此，对集成电路的散热量进行准确的计算和评估是非常重要的。

散热量是指单位时间内从一个物体表面散发出的热量，通常用单位时间内散发的热量的功率来表示。

在集成电路中，散热量的计算可以帮助工程师确定散热器的尺寸和材料，以确保IC在正常工作条件下能够保持适当的温度。

散热量的计算公式通常包括以下几个因素，IC的功耗、散热器的热阻、环境温度等。

下面我们将分别介绍这些因素，并给出散热量计算的具体公式。

1. IC的功耗。

IC的功耗是指单位时间内IC消耗的能量。

在实际应用中，IC的功耗可以通过测量电流和电压来计算。

通常情况下，IC的功耗可以表示为P=IV，其中P表示功率，I表示电流，V表示电压。

通过测量IC的电流和电压，可以得到IC的功耗。

2. 散热器的热阻。

散热器的热阻是指散热器在单位温度差下的散热能力。

通常情况下，散热器的热阻可以表示为R=ΔT/Q，其中R表示热阻，ΔT表示温度差，Q表示散热量。

通过测量散热器的温度差和散热量，可以得到散热器的热阻。

3. 环境温度。

环境温度是指IC周围的温度，通常情况下可以通过温度传感器来测量。

综合考虑以上因素，可以得到集成电路的散热量计算公式：Q = P + R ΔT。

其中，Q表示散热量，P表示IC的功耗，R表示散热器的热阻，ΔT表示环境温度和IC温度之间的温度差。

通过这个公式，我们可以计算出IC在不同工作条件下的散热量，从而确定合适的散热器尺寸和材料，以确保IC在正常工作条件下能够保持适当的温度。

在实际应用中，还需要考虑一些其他因素，比如IC的封装形式、散热器的安装方式等。

因此，散热量的计算是一个复杂的过程，需要综合考虑多个因素。

除了计算散热量，还需要对散热器的散热性能进行评估。

通常情况下，可以通过实验来测量散热器的散热能力，从而验证计算结果的准确性。
