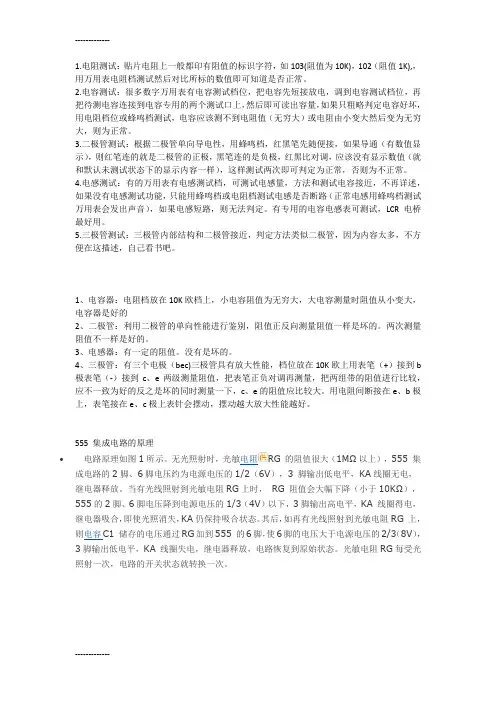

1.电阻测试：贴片电阻上一般都印有阻值的标识字符，如103(阻值为10K)，102（阻值1K),，用万用表电阻档测试然后对比所标的数值即可知道是否正常。
2.电容测试：很多数字万用表有电容测试档位，把电容先短接放电，调到电容测试档位，再把待测电容连接到电容专用的两个测试口上，然后即可读出容量，如果只粗略判定电容好坏，用电阻档位或蜂鸣档测试，电容应该测不到电阻值（无穷大）或电阻由小变大然后变为无穷大，则为正常。
3.二极管测试：根据二极管单向导电性，用蜂鸣档，红黑笔先随便接，如果导通（有数值显示），则红笔连的就是二极管的正极，黑笔连的是负极，红黑比对调，应该没有显示数值（就和默认未测试状态下的显示内容一样），这样测试两次即可判定为正常，否则为不正常。
4.电感测试：有的万用表有电感测试档，可测试电感量，方法和测试电容接近，不再详述，如果没有电感测试功能，只能用蜂鸣档或电阻档测试电感是否断路（正常电感用蜂鸣档测试万用表会发出声音），如果电感短路，则无法判定。
有专用的电容电感表可测试，LCR电桥最好用。
5.三极管测试：三极管内部结构和二极管接近，判定方法类似二极管，因为内容太多，不方便在这描述，自己看书吧。
1、电容器：电阻档放在10K欧档上，小电容阻值为无穷大，大电容测量时阻值从小变大，电容器是好的2、二极管：利用二极管的单向性能进行鉴别，阻值正反向测量阻值一样是坏的。
两次测量阻值不一样是好的。
3、电感器：有一定的阻值。
没有是坏的。
4、三极管：有三个电极（bec)三极管具有放大性能，档位放在10K欧上用表笔（+）接到b极表笔（-）接到c、e两级测量阻值，把表笔正负对调再测量，把两组带的阻值进行比较，应不一致为好的反之是坏的同时测量一下，c、e的阻值应比较大。
用电阻间断接在e、b极上，表笔接在e、c极上表针会摆动，摆动越大放大性能越好。
555 集成电路的原理电路原理如图1所示。
无光照射时，光敏电阻RG 的阻值很大（1MΩ以上），555 集成电路的2脚、6脚电压约为电源电压的1/2（6V），3 脚输出低电平，KA线圈无电，继电器释放。

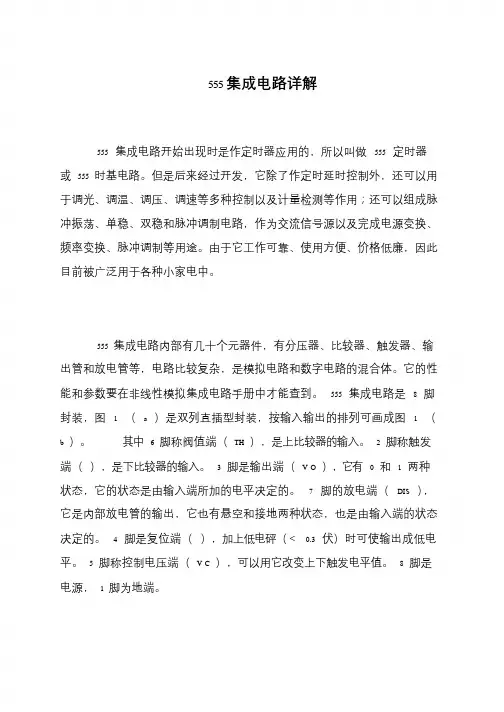

555 集成电路详解
555 集成电路开始出现时是作定时器应用的，所以叫做555 定时器或555 时基电路。
但是后来经过开发，它除了作定时延时控制外，还可以用于调光、调温、调压、调速等多种控制以及计量检测等作用；还可以组成脉冲振荡、单稳、双稳和脉冲调制电路，作为交流信号源以及完成电源变换、频率变换、脉冲调制等用途。
由于它工作可靠、使用方便、价格低廉，因此目前被广泛用于各种小家电中。
555 集成电路内部有几十个元器件，有分压器、比较器、触发器、输出管和放电管等，电路比较复杂，是模拟电路和数字电路的混合体。
它的性能和参数要在非线性模拟集成电路手册中才能查到。
555 集成电路是8 脚封装，图 1 （ a ）是双列直插型封装，按输入输出的排列可画成图 1 （b ）。
其中6 脚称阀值端（TH ），是上比较器的输入。
2 脚称触发端（），是下比较器的输入。
3 脚是输出端（V O ），它有0 和 1 两种状态，它的状态是由输入端所加的电平决定的。
7 脚的放电端（DIS ），它是内部放电管的输出，它也有悬空和接地两种状态，也是由输入端的状态决定的。
4 脚是复位端（），加上低电砰（＜0.3 伏）时可使输出成低电平。
5 脚称控制电压端（V C ），可以用它改变上下触发电平值。
8 脚是电源，1 脚为地端。

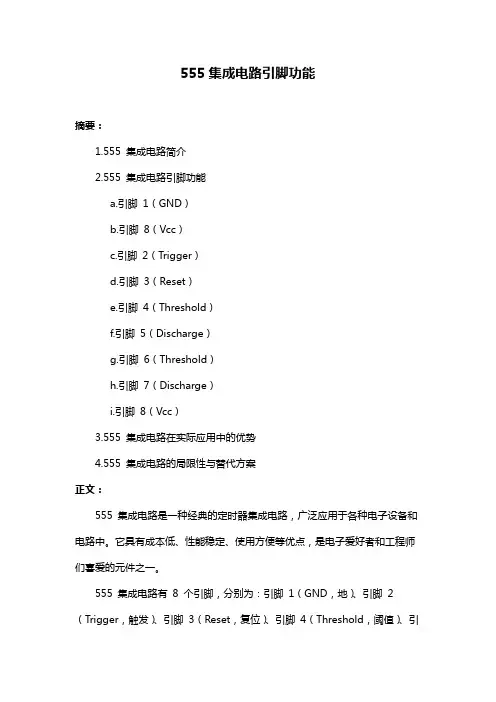

555集成电路引脚功能摘要：1.555 集成电路简介2.555 集成电路引脚功能a.引脚1（GND）b.引脚8（Vcc）c.引脚2（Trigger）d.引脚3（Reset）e.引脚4（Threshold）f.引脚5（Discharge）g.引脚6（Threshold）h.引脚7（Discharge）i.引脚8（Vcc）3.555 集成电路在实际应用中的优势4.555 集成电路的局限性与替代方案正文：555 集成电路是一种经典的定时器集成电路，广泛应用于各种电子设备和电路中。
它具有成本低、性能稳定、使用方便等优点，是电子爱好者和工程师们喜爱的元件之一。
555 集成电路有8 个引脚，分别为：引脚1（GND，地）、引脚2（Trigger，触发）、引脚3（Reset，复位）、引脚4（Threshold，阈值）、引脚5（Discharge，放电）、引脚6（Threshold，阈值）、引脚7（Discharge，放电）和引脚8（Vcc，电源正极）。
- 引脚1（GND）是地引脚，通常连接到电路的参考地，为整个电路提供稳定的参考电压。
- 引脚2（Trigger）是触发引脚，当该引脚电压达到阈值时，555 集成电路会启动计时器。
- 引脚3（Reset）是复位引脚，当该引脚电压为低电平时，计时器会被复位，重新开始计时。
- 引脚4（Threshold）和引脚6（Threshold）是两个阈值引脚，用于设定计时器的工作范围。
当引脚4 和引脚6 的电压差达到阈值时，计时器会启动。
- 引脚5（Discharge）和引脚7（Discharge）是放电引脚，用于控制输出信号的幅度。
当计时器启动时，这两个引脚之间会产生一个放电电流，从而驱动负载。
- 引脚8（Vcc）是电源正极引脚，通常连接到电池正极或电源正极，为整个电路提供电压。
555 集成电路在实际应用中的优势在于它的引脚功能明确，使用方便，而且具有较高的稳定性和可靠性。
通过调整电阻和电容的值，可以实现多种不同的定时功能，满足各种应用场景的需求。

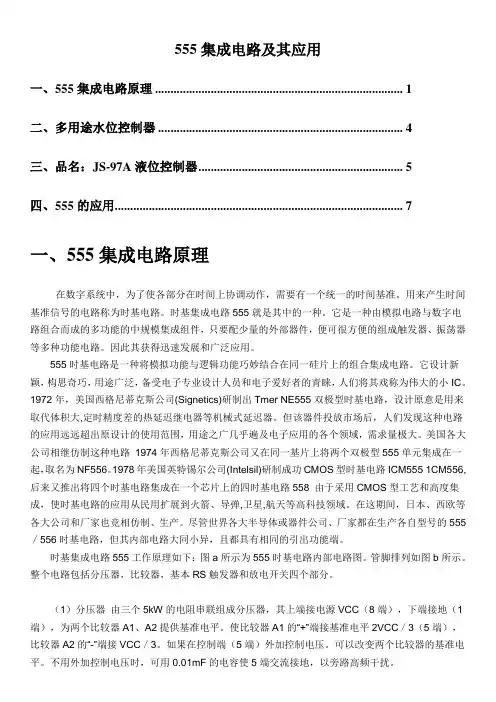

555集成电路及其应用一、555集成电路原理 (1)二、多用途水位控制器 (4)三、品名：JS-97A液位控制器 (5)四、555的应用 (7)一、555集成电路原理在数字系统中，为了使各部分在时间上协调动作，需要有一个统一的时间基准。
用来产生时间基准信号的电路称为时基电路。
时基集成电路555就是其中的一种。
它是一种由模拟电路与数字电路组合而成的多功能的中规模集成组件，只要配少量的外部器件，便可很方便的组成触发器、振荡器等多种功能电路。
因此其获得迅速发展和广泛应用。
555时基电路是一种将模拟功能与逻辑功能巧妙结合在同一硅片上的组合集成电路。
它设计新颖，构思奇巧，用途广泛，备受电子专业设计人员和电子爱好者的青睐，人们将其戏称为伟大的小IC。
1972年，美国西格尼蒂克斯公司(Signetics)研制出Tmer NE555双极型时基电路，设计原意是用来取代体积大,定时精度差的热延迟继电器等机械式延迟器。
但该器件投放市场后，人们发现这种电路的应用远远超出原设计的使用范围，用途之广几乎遍及电子应用的各个领域，需求量极大。
美国各大公司相继仿制这种电路1974年西格尼蒂克斯公司又在同一基片上将两个双极型555单元集成在一起，取名为NF556。
1978年美国英特锡尔公司(Intelsil)研制成功CMOS型时基电路ICM555 1CM556,后来又推出将四个时基电路集成在一个芯片上的四时基电路558 由于采用CMOS型工艺和高度集成，使时基电路的应用从民用扩展到火箭、导弹,卫星,航天等高科技领域。
在这期间，日本、西欧等各大公司和厂家也竞相仿制、生产。
尽管世界各大半导体或器件公司、厂家都在生产各自型号的555／556时基电路，但其内部电路大同小异，且都具有相同的引出功能端。
时基集成电路555工作原理如下：图a所示为555时基电路内部电路图。
管脚排列如图b所示。
整个电路包括分压器，比较器，基本RS触发器和放电开关四个部分。

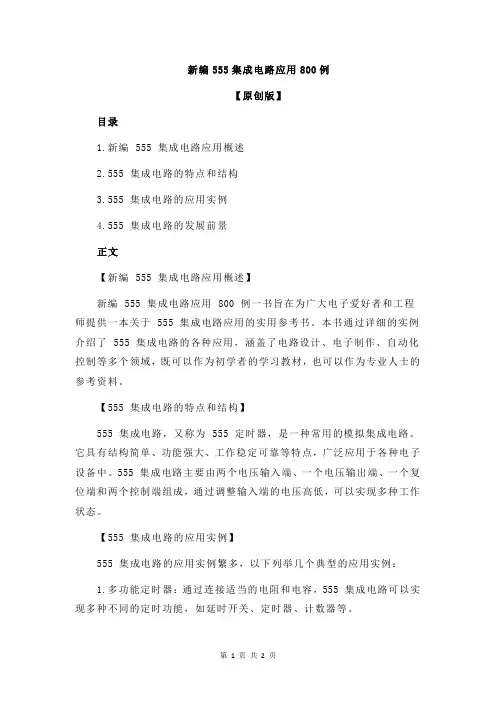

新编555集成电路应用800例【原创版】目录1.新编 555 集成电路应用概述2.555 集成电路的特点和结构3.555 集成电路的应用实例4.555 集成电路的发展前景正文【新编 555 集成电路应用概述】新编 555 集成电路应用 800 例一书旨在为广大电子爱好者和工程师提供一本关于 555 集成电路应用的实用参考书。
本书通过详细的实例介绍了 555 集成电路的各种应用，涵盖了电路设计、电子制作、自动化控制等多个领域，既可以作为初学者的学习教材，也可以作为专业人士的参考资料。
【555 集成电路的特点和结构】555 集成电路，又称为 555 定时器，是一种常用的模拟集成电路。
它具有结构简单、功能强大、工作稳定可靠等特点，广泛应用于各种电子设备中。
555 集成电路主要由两个电压输入端、一个电压输出端、一个复位端和两个控制端组成，通过调整输入端的电压高低，可以实现多种工作状态。
【555 集成电路的应用实例】555 集成电路的应用实例繁多，以下列举几个典型的应用实例：1.多功能定时器：通过连接适当的电阻和电容，555 集成电路可以实现多种不同的定时功能，如延时开关、定时器、计数器等。
2.振荡器：555 集成电路可以与其他元件组合构成各种类型的振荡器，如方波振荡器、三角波振荡器、正弦波振荡器等。
3.模拟开关：555 集成电路可以实现模拟开关的功能，用于控制电流的流动和开关状态的切换。
4.压控振荡器：通过改变控制端的电压，可以实现压控振荡器的功能，用于产生一定频率的信号。
5.电子门铃：利用 555 集成电路制作电子门铃，可以实现门铃的自动控制和声音调节。
6.自动控制系统：555 集成电路可以用于实现各种自动控制系统，如自动供水系统、自动恒温系统、自动报警系统等。
【555 集成电路的发展前景】随着科技的发展，555 集成电路的应用领域不断扩大，新的应用实例不断涌现。
同时，随着集成电路制造工艺的不断进步，555 集成电路的性能和可靠性得到了进一步提升。

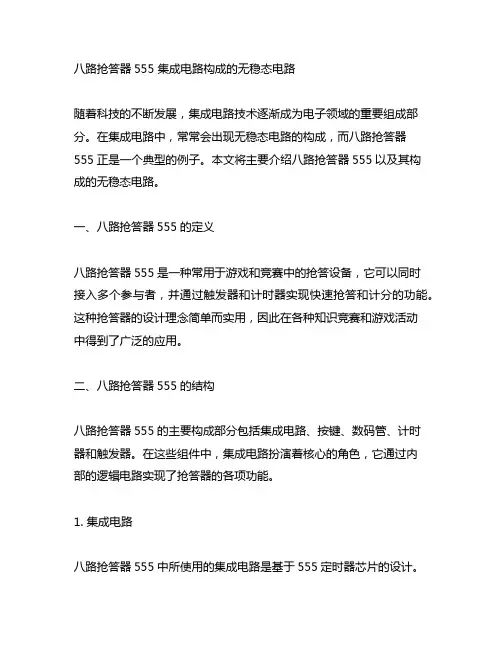

八路抢答器555 集成电路构成的无稳态电路随着科技的不断发展，集成电路技术逐渐成为电子领域的重要组成部分。
在集成电路中，常常会出现无稳态电路的构成，而八路抢答器555正是一个典型的例子。
本文将主要介绍八路抢答器555以及其构成的无稳态电路。
一、八路抢答器555的定义八路抢答器555是一种常用于游戏和竞赛中的抢答设备，它可以同时接入多个参与者，并通过触发器和计时器实现快速抢答和计分的功能。
这种抢答器的设计理念简单而实用，因此在各种知识竞赛和游戏活动中得到了广泛的应用。
二、八路抢答器555的结构八路抢答器555的主要构成部分包括集成电路、按键、数码管、计时器和触发器。
在这些组件中，集成电路扮演着核心的角色，它通过内部的逻辑电路实现了抢答器的各项功能。
1. 集成电路八路抢答器555中所使用的集成电路是基于555定时器芯片的设计。
555定时器是一种经典的集成电路，它可以实现多种定时和触发功能。
在抢答器中，555定时器被配置成计时和触发的核心部件，通过外部连接器和电路逻辑实现了多路抢答的功能。
2. 按键和数码管八路抢答器555的按键和数码管用于参与者进行抢答和显示得分。
按键部分包括了多个独立的抢答按钮，每个按钮对应一个参与者。
而数码管则用于显示参与者的得分，为游戏的进行提供了直观的信息反馈。
3. 计时器和触发器抢答器中的计时器和触发器用于触发抢答行为并进行时间计算。
在555集成电路的控制下，计时器会根据抢答按钮的按压情况进行计时，并触发相应的输出信号，从而实现抢答结果的判定和得分的计算。
三、八路抢答器555的无稳态电路八路抢答器555中的无稳态电路是指在555定时器芯片工作过程中，其输出信号处于不稳定的状态。
这种现象通常出现在触发器和计时器之间的信号传输过程中，由于信号的延迟或者干扰导致了系统的不稳定。
1. 信号传输延迟在抢答器的设计中，输入信号需要经过触发器的处理，并经过一定的逻辑运算后形成输出信号。
然而，由于触发器的响应延迟以及内部电路元件的特性，信号传输过程中常常会出现一定的延迟，导致了输出信号的不稳定性。

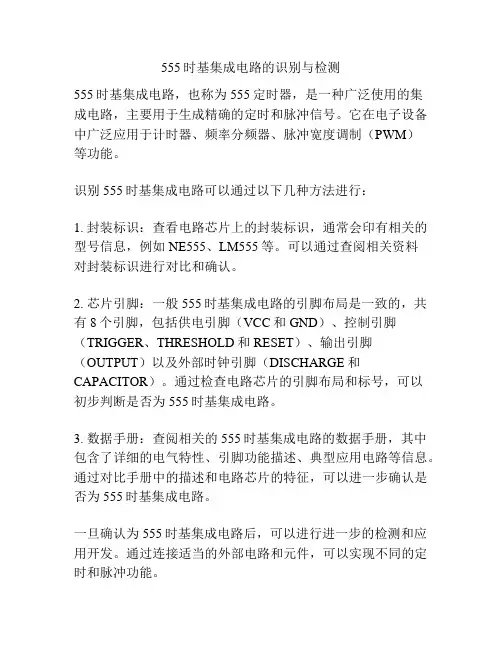

555时基集成电路的识别与检测
555时基集成电路，也称为555定时器，是一种广泛使用的集
成电路，主要用于生成精确的定时和脉冲信号。
它在电子设备中广泛应用于计时器、频率分频器、脉冲宽度调制（PWM）
等功能。
识别555时基集成电路可以通过以下几种方法进行：
1. 封装标识：查看电路芯片上的封装标识，通常会印有相关的型号信息，例如NE555、LM555等。
可以通过查阅相关资料
对封装标识进行对比和确认。
2. 芯片引脚：一般555时基集成电路的引脚布局是一致的，共有8个引脚，包括供电引脚（VCC和GND）、控制引脚（TRIGGER、THRESHOLD和RESET）、输出引脚（OUTPUT）以及外部时钟引脚（DISCHARGE和CAPACITOR）。
通过检查电路芯片的引脚布局和标号，可以
初步判断是否为555时基集成电路。
3. 数据手册：查阅相关的555时基集成电路的数据手册，其中包含了详细的电气特性、引脚功能描述、典型应用电路等信息。
通过对比手册中的描述和电路芯片的特征，可以进一步确认是否为555时基集成电路。
一旦确认为555时基集成电路后，可以进行进一步的检测和应用开发。
通过连接适当的外部电路和元件，可以实现不同的定时和脉冲功能。

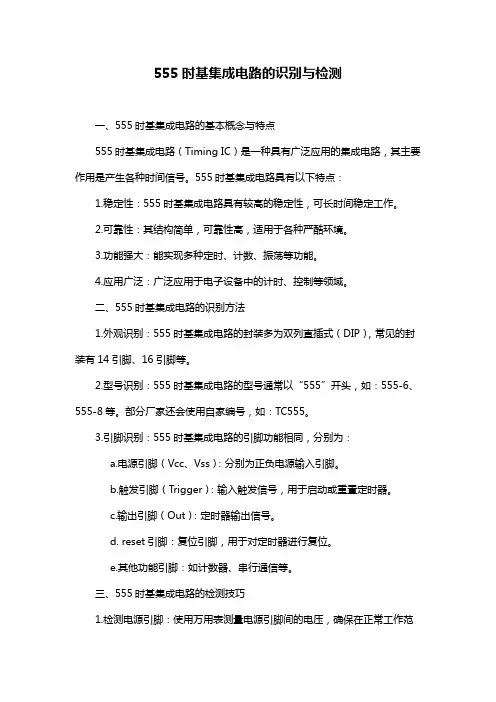

555时基集成电路的识别与检测一、555时基集成电路的基本概念与特点555时基集成电路（Timing IC）是一种具有广泛应用的集成电路，其主要作用是产生各种时间信号。
555时基集成电路具有以下特点：1.稳定性：555时基集成电路具有较高的稳定性，可长时间稳定工作。
2.可靠性：其结构简单，可靠性高，适用于各种严酷环境。
3.功能强大：能实现多种定时、计数、振荡等功能。
4.应用广泛：广泛应用于电子设备中的计时、控制等领域。
二、555时基集成电路的识别方法1.外观识别：555时基集成电路的封装多为双列直插式（DIP），常见的封装有14引脚、16引脚等。
2.型号识别：555时基集成电路的型号通常以“555”开头，如：555-6、555-8等。
部分厂家还会使用自家编号，如：TC555。
3.引脚识别：555时基集成电路的引脚功能相同，分别为：a.电源引脚（Vcc、Vss）：分别为正负电源输入引脚。
b.触发引脚（Trigger）：输入触发信号，用于启动或重置定时器。
c.输出引脚（Out）：定时器输出信号。
d. reset引脚：复位引脚，用于对定时器进行复位。
e.其他功能引脚：如计数器、串行通信等。
三、555时基集成电路的检测技巧1.检测电源引脚：使用万用表测量电源引脚间的电压，确保在正常工作范围内。
2.检测触发引脚：给触发引脚施加不同的信号，观察输出引脚的变化，判断其功能是否正常。
3.检测输出引脚：给输出引脚施加外部负载，观察其电压、电流等参数，判断其驱动能力。
4.检测其他功能引脚：根据具体应用，进行相应功能的测试，如计数、振荡等。
四、检测实例及应用以555时基集成电路组成的定时器为例，检测步骤如下：1.准备检测设备：万用表、示波器等。
2.连接电路：将555时基集成电路与电源、触发器、输出负载等元件连接。
3.检测电源引脚：测量电源电压是否在正常范围内。
4.检测触发引脚：给触发引脚施加信号，观察输出引脚的变化。

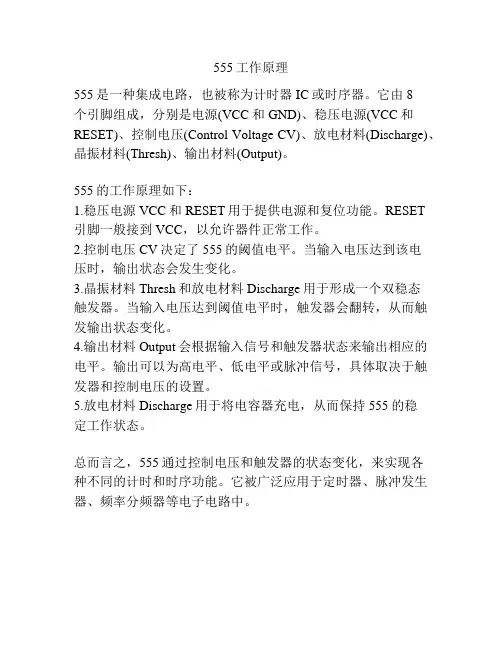

555工作原理
555是一种集成电路，也被称为计时器IC或时序器。
它由8
个引脚组成，分别是电源(VCC和GND)、稳压电源(VCC和RESET)、控制电压(Control Voltage CV)、放电材料(Discharge)、晶振材料(Thresh)、输出材料(Output)。
555的工作原理如下：
1.稳压电源VCC和RESET用于提供电源和复位功能。
RESET
引脚一般接到VCC，以允许器件正常工作。
2.控制电压CV决定了555的阈值电平。
当输入电压达到该电
压时，输出状态会发生变化。
3.晶振材料Thresh和放电材料Discharge用于形成一个双稳态
触发器。
当输入电压达到阈值电平时，触发器会翻转，从而触发输出状态变化。
4.输出材料Output会根据输入信号和触发器状态来输出相应的电平。
输出可以为高电平、低电平或脉冲信号，具体取决于触发器和控制电压的设置。
5.放电材料Discharge用于将电容器充电，从而保持555的稳
定工作状态。
总而言之，555通过控制电压和触发器的状态变化，来实现各
种不同的计时和时序功能。
它被广泛应用于定时器、脉冲发生器、频率分频器等电子电路中。

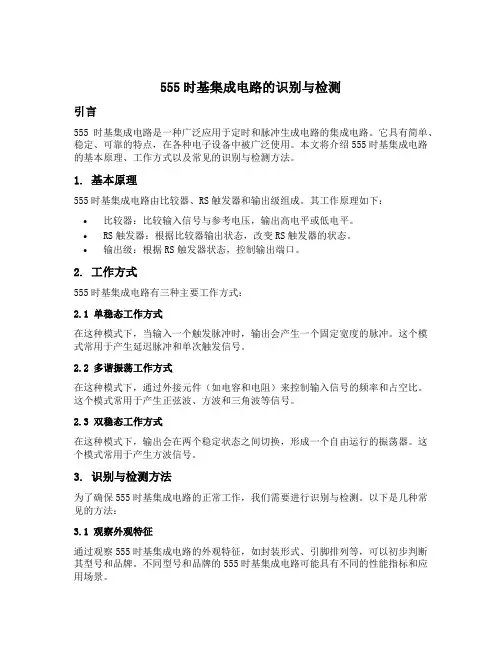

555时基集成电路的识别与检测引言555时基集成电路是一种广泛应用于定时和脉冲生成电路的集成电路。
它具有简单、稳定、可靠的特点，在各种电子设备中被广泛使用。
本文将介绍555时基集成电路的基本原理、工作方式以及常见的识别与检测方法。
1. 基本原理555时基集成电路由比较器、RS触发器和输出级组成。
其工作原理如下：•比较器：比较输入信号与参考电压，输出高电平或低电平。
•RS触发器：根据比较器输出状态，改变RS触发器的状态。
•输出级：根据RS触发器状态，控制输出端口。
2. 工作方式555时基集成电路有三种主要工作方式：2.1 单稳态工作方式在这种模式下，当输入一个触发脉冲时，输出会产生一个固定宽度的脉冲。
这个模式常用于产生延迟脉冲和单次触发信号。
2.2 多谐振荡工作方式在这种模式下，通过外接元件（如电容和电阻）来控制输入信号的频率和占空比。
这个模式常用于产生正弦波、方波和三角波等信号。
2.3 双稳态工作方式在这种模式下，输出会在两个稳定状态之间切换，形成一个自由运行的振荡器。
这个模式常用于产生方波信号。
3. 识别与检测方法为了确保555时基集成电路的正常工作，我们需要进行识别与检测。
以下是几种常见的方法：3.1 观察外观特征通过观察555时基集成电路的外观特征，如封装形式、引脚排列等，可以初步判断其型号和品牌。
不同型号和品牌的555时基集成电路可能具有不同的性能指标和应用场景。
3.2 测量电参数使用万用表或示波器等仪器对555时基集成电路进行测试，测量其关键电参数，如输入电压范围、输出电流能力等。
通过与规格书中的参数进行对比，可以进一步确认其型号和性能。
3.3 检查工作方式通过连接外部元件，并对555时基集成电路施加输入信号，观察输出信号的波形和频率，可以判断其工作方式是否符合预期。
例如，在多谐振荡工作方式下，我们可以测量输出信号的频率和占空比。
3.4 验证功能根据555时基集成电路的应用场景，设计相应的测试电路，并验证其功能是否正常。
一、概述NE555是一种经典的集成电路元件，具有多种应用功能。
本文将介绍NE555集成电路的功能和结构，以便更好地理解其在电子领域中的应用。
二、NE555集成电路的功能1. 定时功能：NE555集成电路可以作为计时器或脉冲发生器使用，通过外部电路调节电子脉冲的频率和占空比。
2. 方波发生器：NE555集成电路可利用其内部的比较器和触发器实现方波信号的产生，并通过外接元器件调节方波的频率和占空比。
3. 脉冲宽度调制：NE555集成电路可以通过改变控制电压，实现对输出脉冲宽度的调制，在通信和遥控系统中有重要应用。
4. 脉冲测距：NE555集成电路结合超声波传感器，可实现简单的脉冲测距功能，广泛应用于测距仪器和避障装置中。
三、NE555集成电路的结构1. 基本结构：NE555集成电路由电压比较器、触发器、输出级、时基电路等部分组成。
2. 电压比较器：NE555集成电路内置一对比较器，用于将控制电压与内部参考电压进行比较，决定输出高低电平。
3. 触发器：NE555集成电路内置RS触发器，用于控制输出电平的变化，具有稳定的触发电平和复位电平。
4. 输出级：NE555集成电路通过输出晶体管控制输出端口的电平，可直接驱动负载电路。
5. 时基电路：NE555集成电路内置RC时基电路，通过外接电阻和电容器调节脉冲频率和占空比。
四、NE555集成电路的应用案例1. 方波信号发生器：将NE555作为方波信号发生器，通过外接电路调节输出信号频率和占空比，广泛应用于数字电路实验和信号调试。
2. 蜂鸣器驱动器：NE555集成电路与功放电路结合，可驱动蜂鸣器发出特定频率的脉冲信号，用于警报和提醒。
3. 脉冲测距仪：NE555集成电路与超声波传感器组合，构成简单的脉冲测距仪，用于测量距离并输出相应信号。
4. 脉冲宽度调制器：通过改变控制电压，NE555集成电路可以实现PWM信号的调制，用于马达控制等应用领域。
五、结论NE555集成电路作为一种通用的定时和脉冲控制元件，在电子领域具有广泛的应用。
555集成电路应用800例摘要：一、引言1.集成电路概述2.555集成电路简介二、555集成电路的应用领域1.信号处理2.控制器3.模拟电路4.数字电路三、555集成电路的基本原理1.内部结构2.工作原理四、555集成电路的关键参数1.电阻2.电容3.电感五、555集成电路的典型应用电路1.施密特触发器2.多谐振荡器3.脉冲发生器4.电压控制器六、555集成电路的选用与安装1.型号选择2.封装与引脚3.安装与测试七、555集成电路的故障诊断与维修1.故障诊断方法2.维修策略八、555集成电路的应用案例1.音频放大器2.频率计数器3.温度控制器4.无线通信模块九、总结与展望1.555集成电路的重要性2.发展趋势与应用前景正文：一、引言1.集成电路概述集成电路（Integrated Circuit，简称IC）是一种电子元器件，它将多个电子器件及其互连电路集成在同一半导体材料基片上，具有体积小、性能稳定、功能强大等特点。
集成电路在现代电子技术中有着广泛的应用，是电子设备的核心部分。
2.555集成电路简介555集成电路，又称555定时器，是一种常用的CMOS数字集成电路。
它具有两个输入端（INH和GND）、一个输出端（OUT）以及一个控制端（THRESHOLD和TRIGGER）。
555定时器广泛应用于信号处理、控制器、模拟电路和数字电路等领域。
二、555集成电路的应用领域1.信号处理555集成电路可用于信号处理，如滤波、放大、积分、微分等。
通过搭建不同类型的滤波器，可以实现对信号的降噪、放大等处理。
2.控制器555集成电路可作为控制器，对其他电子器件进行控制。
例如，它可以用于实现电机控制、灯光控制等功能。
3.模拟电路555集成电路可用于搭建各种模拟电路，如电压跟随器、电压调整器等。
通过合理设计电路，可以实现对模拟信号的处理和控制。
4.数字电路555集成电路可作为数字电路的核心器件，用于实现计数、定时、报警等功能。
555集成电路在物理实验中的应用
555集成电路是一种多功能、低成本、易于使用的集成电路。
它的出现给物理实验带
来了许多新的可能性，可以应用于各种测量、控制及模拟电子电路实验中。
在物理实验中，555集成电路常常被用来产生固定频率和占空比的方波，驱动电磁铁
或电动机，实现周期性开关机等功能。
以下是555集成电路在物理实验中的一些应用示例： 1. 产生方波信号
将555集成电路作为定时器，可以实现固定频率的方波信号输出。
在实验中，可以通
过调整电容和电阻的大小，来改变输出方波的频率和占空比。
这种方法被广泛应用于物理
实验中对于波的传播、衍射、干涉等现象的研究中。
2. 驱动电磁铁或电动机
3. 实现周期性开关机
综上所述，555集成电路在物理实验中具有重要的应用价值。
通过熟练掌握其原理、
特性和工作方式，可以实现多种有趣、实用、可靠的物理实验。
关于555集成电路原理及应用555集成电路是一种经典的通用定时器，也被广泛应用于各种电子设备中。
它由三个5K欧姆的电阻和两个电压比较器组成，并且在同一个芯片上集成了放大器、比较器、反相器和触发器等功能。
555集成电路有多种类型，每一种类型的应用领域都有所不同。
555集成电路主要有以下几种类型：1.555定时器：555定时器是555集成电路最常见的类型，能够通过改变电阻和电容的值来实现不同的定时功能。
它可以用作时钟发生器、频率分频器、脉冲宽度调制器、脉冲位置调制器等。
2.555脉宽调制器：555脉宽调制器被广泛应用于电子设备中的PWM 控制电路。
它可以通过调整电阻和电容的值来调节输出脉冲的占空比，从而实现对脉冲宽度的精确控制。
这种类型的555集成电路在电机控制、照明控制、通信设备等领域得到广泛应用。
3.555频率分频器：555频率分频器是一种将输入信号的频率分频为输出信号的频率的设备。
它可以通过改变电容和电阻的值来实现不同的分频比。
这种类型的555集成电路在通信设备、数字显示器等领域有着重要的应用。
4.555驱动器：555驱动器可以将输入信号转化为高电平或低电平的输出信号，并且具有较大的输出能力。
它可以用来驱动各种负载，如LED 灯、继电器、电机等。
这种类型的555集成电路在工控设备、自动化设备等领域得到广泛应用。
555集成电路的应用非常广泛，在电子设备中可以用于时钟电路、计时器、触发器、发生器、速度测量、调光控制、脉冲调制、频率测量、脉冲宽度测量等领域。
它具有稳定可靠、使用方便、性能优良的特点，因此被广泛应用于消费电子、通信设备、汽车电子、工业自动化等领域。
总之，555集成电路作为一种经典的通用定时器，具有多种类型和广泛的应用。
它在电子设备中扮演着重要的角色，对于实现各种定时、控制和驱动功能起到了至关重要的作用。
555电路应用什么是555电路？555电路是一种通用定时集成电路，由三个电阻、两个比较器和一个双稳态触发器组成。
它可以以单稳态或双稳态的方式工作，并能实现大量的定时和脉冲应用。
555电路的基本原理555电路的基本原理是将电容器充电到一个稳定电压或电流，然后通过一个比较器来监测电容器电压的变化。
当电容器电压达到比较器的阈值电压时，比较器将触发输出一个脉冲信号，从而触发输出另一组电压。
555电路的应用1. 脉冲发生器555电路可用作单稳态和双稳态脉冲发生器，双稳态脉冲发生器可以产生正或负脉冲信号，并且可以通过改变电容或电阻值来改变脉冲宽度和频率。
555脉冲发生器可用于驱动音乐盒、打印机、电子钟表和各种电子设备。
2. 触发器555电路以双稳态的方式工作时，可用作触发器。
当输入信号触发电路时，电路输出一个脉冲信号。
555触发器可用于控制电机速度、电动窗帘控制和各种其他电子设备。
3. 电压稳定器555电路可用作电压稳定器。
通过将电容器和电阻器串联，可以将电压稳定在一定范围内。
555电压稳定器可用于防止耐压过载，同时也可用于电源管理和调整电源电压。
4. 闪光灯控制器555电路可用作闪光灯控制器。
通过改变电容器和电阻的值，可以调整闪光灯的亮度和闪烁频率。
555闪光灯控制器可用于模拟火焰效果，表演效果和其他特殊效果。
5. 超声波距离测量仪555电路可用作超声波距离测量仪。
通过将一个超声波传感器连接到555电路的输入端口，并测量从传感器到物体的时间，可以计算出物体与传感器之间的距离。
555超声波距离测量仪可用于智能车和无人机等自动化设备中。
555电路是一种通用定时集成电路，与其他电子器件一样，具有多种实用应用。
我们从以上5个方面介绍了555电路的应用，希望这篇文档对读者能有所启发。
555时基集成电路原理与应用555时基集成电路是一种常用的集成电路，被广泛应用于各种计时和触发器电路中。
由于其性能稳定可靠、经济实用、工作电压广泛等特点，555时基集成电路在电子电路设计、通信、自动化控制等领域具有重要的应用价值。
555时基集成电路的一个重要应用是作为计时器。
当555时基集成电路处于稳定工作状态时，输出端产生周期性的方波信号。
通过调整电阻和电容的值，可以控制方波的频率。
555计时器还可以实现定时触发功能，比如定时器中断、时间延迟等。
此外，555计时器还可以用于发生脉冲、频率分割、频率测量等功能。
另一个重要的应用是作为触发器。
555时基集成电路可以实现正沿触发、负沿触发、双边沿触发等触发方式。
通过改变电阻和电容的数值，可以调整触发的阈值和触发的时间。
这些功能使得555时基集成电路可以应用于触发器电路、触发延时电路、数字信号处理等领域。
除了以上的基本功能，555时基集成电路还可以通过与其他电路元件的组合实现更复杂的应用。
例如，可以将555计时器与显示器、驱动电路、存储器等进行组合，构成更复杂的计时和控制电路。
这些电路可以应用于电子钟、定时记录、数码显示等系统。
总之，555时基集成电路具有性能稳定可靠、经济实用、工作电压广泛等特点，被广泛应用于各种计时和触发器电路中。
无论是在电子电路设计、通信、自动化控制等领域，还是在日常生活中的电子产品中，555时基集成电路都扮演着重要的角色。
通过调整电阻和电容的值，可以实现不同的计时和触发器功能，满足各种应用需求。
555时基集成电路的应用--------------------------------------------------------------------------------一、单稳类电路单稳工作方式，它可分为3种。
见图示。
第1种（图1）是人工启动单稳，又因为定时电阻定时电容位置不同而分为2个不同的单元，并分别以1.1.1 和1.1.2为代号。
他们的输入端的形式，也就是电路的结构特点是：“R T-6.2-CT”和“CT-6.2-RT”。
第2种（图2）是脉冲启动型单稳，也可以分为2个不同的单元。
他们的输入特点都是“RT-7.6-CT”，都是从2端输入。
1.2.1电路的2端不带任何元件，具有最简单的形式；1.2.2电路则带有一个RC微分电路。
第3种（图3）是压控振荡器。
单稳型压控振荡器电路有很多，都比较复杂。
为简单起见，我们只把它分为2个不同单元。
不带任何辅助器件的电路为1.3.1；使用晶体管、运放放大器等辅助器件的电路为1.3.2。
图中列出了2个常用电路。
--------------------------------------------------------------------------------二、双稳类电路这里我们将对555双稳电路工作方式进行总结、归纳。
555双稳电路可分成2种。
第一种（见图1）是触发电路，有双端输入（2.1.1）和单端输入（2.1.2）2个单元。
单端比较器（2.1.2）可以是6端固定，2段输入；也可是2端固定，6端输入。
第2种（见图2）是施密特触发电路，有最简单形式的（2.2.1）和输入端电阻调整偏置或在控制端（5）加控制电压VCT以改变阀值电压的（2.2.2）共2个单元电路。
双稳电路的输入端的输入电压端一般没有定时电阻和定时电容。
这是双稳工作方式的结构特点。
2.2.2单元电路中的C1只起耦合作用，R1和R2起直流偏置作用。
…………………………………………………………………..三、无稳类电路第三类是无稳工作方式。
无稳电路就是多谐振荡电路，是555电路中应用最广的一类。
电路的变化形式也最多。
为简单起见，也把它分为三种。
第一种（见图1）是直接反馈型，振荡电阻是连在输出端VO的。
第二种（见图2）是间接反馈型，振荡电阻是连在电源VCC上的。
其中第1个单元电路（3.2.1）是应用最广的。
第2个单元电路（3.2.2）是方波振荡电路。
第3、4个单元电路都是占空比可调的脉冲振荡电路，功能相同而电路结构略有不同，因此分别以3.2.3a 和3.2.3b的代号。
第三种(见图3)是压控振荡器。
由于电路变化形式很复杂，为简单起见，只分成最简单的形式（3.3.1）和带辅助器件的(3.3.2)两个单元。
图中举了两个应用实例。
无稳电路的输入端一般都有两个振荡电阻和一个振荡电容。
只有一个振荡电阻的可以认为是特例。
例如：3.1.2单元可以认为是省略RA的结果。
有时会遇上7.6.2三端并联，只有一个电阻RA的无稳电路，这时可把它看成是3.2.1单元电路省掉RB后的变形。
以上归纳了555的3类8种18个单元电路，虽然它们不可能包罗所有555应用电路，古话讲：万变不离其中，相信它对我们理解大多数555电路还是很有帮助的。
--------------------------------------------------------------------------------四、各种应用电路555触摸定时开关集成电路IC1是一片555定时电路，在这里接成单稳态电路。
平时由于触摸片P端无感应电压，电容C1通过555第7脚放电完毕，第3脚输出为低电平，继电器KS释放，电灯不亮。
当需要开灯时，用手触碰一下金属片P，人体感应的杂波信号电压由C2加至555的触发端，使555的输出由低变成高电平，继电器KS吸合，电灯点亮。
同时，555第7脚内部截止，电源便通过R1给C1充电，这就是定时的开始。
当电容C1上电压上升至电源电压的2/3时，555第7脚道通使C1放电，使第3脚输出由高电平变回到低电平，继电器释放，电灯熄灭，定时结束。
定时长短由R1、C1决定：T1=1.1R1*C1。
按图中所标数值，定时时间约为4分钟。
D1可选用1N4148或1N4001。
相片曝光定时器附图电路是用555单稳电路制成的相片曝光定时器。
用人工启动式单稳电路。
工作原理：电源接通后，定时器进入稳态。
此时定时电容CT的电压为：VCT=VCC=6V。
对555这个等效触发器来讲，两个输入都是高电平，即VS=0。
继电器KA不吸合，常开点是打开的，曝光照明灯HL不亮。
按一下按钮开关SB之后，定时电容CT立即放到电压为零。
于是此时555电路等效触发的输入成为：R=0、S=0，它的输出就成高电平：V0=1。
继电器KA吸动，常开接点闭合，曝光照明灯点亮。
按钮开关按一下后立即放开，于是电源电压就通过RT向电容CT充电，暂稳态开始。
当电容CT上的电压升到2/3VCC既4伏时，定时时间已到，555等效电路触发器的输入为：R=1、S=1，于是输出又翻转成低电平：V0=0。
继电器KA释放，曝光灯HL熄灭。
暂稳态结束，有恢复到稳态。
曝光时间计算公式为：T=1.1RT*CT。
本电路提供参数的延时时间约为1秒~2分钟，可由电位器RP调整和设置。
电路中的继电器必需选用吸合电流不应大于30mA的产品，并应根据负载（HL）的容量大小选择继电器触点容量。
--------------------------------------------------------------------------------单电源变双电源电路附图电路中，时基电路555接成无稳态电路，3脚输出频率为20KHz、占空比为1：1的方波。
3脚为高电平时，C4被充电；低电平时，C3被充电。
由于VD1、VD2的存在，C3、C4在电路中只充电不放电，充电最大值为EC，将B端接地，在A、C两端就得到+/-EC的双电源。
本电路输出电流超过50mA。
简易催眠器时基电路555构成一个极低频振荡器，输出一个个短的脉冲，使扬声器发出类似雨滴的声音（见附图）。
扬声器采用2英寸、8欧姆小型动圈式。
雨滴声的速度可以通过100K电位器来调节到合适的程度。
如果在电源端增加一简单的定时开关，则可以在使用者进入梦乡后及时切断电源。
直流电机调速控制电路这是一个占空比可调的脉冲振荡器。
电机M是用它的输出脉冲驱动的，脉冲占空比越大，电机电驱电流就越小，转速减慢；脉冲占空比越小，电机电驱电流就越大，转速加快。
因此调节电位器RP的数值可以调整电机的速度。
如电极电驱电流不大于200mA时，可用CB555直接驱动；如电流大于200mA，应增加驱动级和功放级。
图中VD3是续流二极管。
在功放管截止期间为电驱电流提供通路，既保证电驱电流的连续性，又防止电驱线圈的自感反电动势损坏功放管。
电容C2和电阻R3是补偿网络，它可使负载呈电阻性。
整个电路的脉冲频率选在3~5千赫之间。
频率太低电机会抖动，太高时因占空比范围小使电机调速范围减小。
用555制作的D类放大器我们知道D类放大器具有体积小、效率高的特点。
这里介绍一个用555电路制作的简易D类放大器。
它是利用555电路构成一个可控的多谐振荡器，音频信号输入到控制端得到调宽脉冲信号（如图），基本能满足一般的听音要求。
由IC 555和R1、R2、C1等组成100KHz可控多谐振荡器，占空比为50%，控制端5脚输入音频信号，3脚便得到脉宽与输入信号幅值成正比的脉冲信号，经L、C3接调、滤波后推动扬声器。
风扇周波调速电路夏天要来了，电风扇又得派上用场。
这里介绍一个电风扇模拟阵风周波调速电路，可以为将我们家里的老式风扇增加一个实用功能，也算是一个迎接夏天到来的准备吧。
下面介绍其工作原理。
电路见图1a。
电路中NE555接成占空比可调的方波发生器，调节RW可改变占空比。
在NE555的3脚输出高电平期间，过零通断型光电耦合器MOC3061初级得到约10mA正向工作电流，使内部硅化镓红外线发射二极管发射红外光，将过零检测器中光敏双向开关于市电过零时导通，接通电风扇电机电源，风扇运转送风。
在NE555的3脚输出低电平期间，双向开关关断，风扇停转。
MOC3061本身具有一定驱动能力，可不加功率驱动元件而直接利用MOC3061的内部双向开关来控制电风扇电机的运转。
RW为占空比调节电位器，亦即电风扇单位时间内（本电路数据约为20秒）送风时间的调节，改变C2的取值或RW的取值可改变控制周期。
图1b电路为MOC3061的典型功率扩展电路，在控制功率较大的电机时，应考虑使用功率扩展电路。
制作时，可参考图示参数选择器件。
由于电源采用电容压降方式，请自制时注意安全，人体不能直接触摸电路板。
电热毯温控器一般电热毯有高温、低温两档。
使用时，拨在高温档，入睡后总被热醒；拨在低温档，有时醒来会觉得温度不够。
这里介绍一种电热毯温控器，它可以把电热毯的温度控制在一个合适的范围。
工作原理：电路如图所示。
图中IC为NE555时基电路。
RP3为温控调节电位器，其滑动臂电位决定IC的触发电位V2和阀电位Vf，且V5=Vf=2Vz。
220V交流电压经C1、R1限流降压，D1、D2整流、C2滤波，DW稳压后，获得9V左右的电压供IC用。
室温下接通电源，因已调V2<Vz、V6<Vf，IC的3脚为高电位，BCR被触发导通，电热毯通电发热，温度逐渐升高。
热敏传感器BG1随温度的升高其穿透电流ICEO增大，V2、V6升高。
当V2>Vz，V6≥Vf时，IC翻转，3脚变为低电平，BCR截止，电热丝停止发热，温度开始逐渐下降，BG1的ICEO随之逐渐减小，V2、V6降低。
当V6<Vf，V2≤Vz时，IC的3脚电位回到高电位，BCR又触发导通，电热丝又开始发热。
实际证明，调节RP2使V2=1/2V6时，温差为零；而V2=V6时最大。
元件选择：BG1可选用3AX、3AG等PNP型锗管；BCR用400V以上的小型双向可控硅，其它元件按图标选用。
制作要点：热敏传感器BG1可用耐温的细软线引出，并将其连同管脚接头装入。
一电容器铝壳内，注入导热硅脂，制成温度探头。
使用时，把该温度探头放在适当部位既可。
多用途延迟开关电源插座家用电器、照明灯等电源的开或关，常常需要在不同的时间延迟后进行，本电源插座即可满足这种不同的需要。
工作原理：电路如图所示，它由降压、整流、滤波及延时控制电路等部分组成。
按下AN，12V工作电压加至延迟器上，这时NE555的②脚和⑥脚为高电平，则NE555的③脚输出为低电平，因此继电器K得电工作，触点K1-1向上吸合，这时“延关”插座得电，而“延开”插座无电。
这时电源通过电容器C3 、电位器RP、电阻器R3至“地”，对C3进行充电，随着C3上的电压升高，NE555的②、⑥脚的电压越来越往下降，当此电压下降至2/3Vcc 时，NE555的③脚输出由低电平跳变为高电平，这时继电器将失电而不工作，则其控制触点恢复原位，则“延关”插座失电，而“延开”插座得电。
