(优选)液压系统原理图详解.

一、概述由电机、进口叶片泵、单向阀、溢流阀、耐震压力表，精滤器、冷却器、空气滤清器等元件组成。

油箱额定容积125L，电机功率2.2KW(或3KW)，其流量Q=14升/分，P=7MPa，调压范围4～6MPa。

二、液压系统工作原理参见《液压系统原理图》，油液由油泵从油箱内吸入，经单向阀后分为二路，一路经电磁阀(用于自动手动转换)向电液伺服阀供油，另一路流向手动电磁阀，当伺服阀被脏物所堵时即可用手动方法对油缸进行操控，油缸速度由双单向节流阀调定。

油泵的出油同时经压力表和溢流阀，系统的压力由溢流阀调定，压力表上可反映所调定的工作压力。

溢流阀、伺服阀的回油经冷却器、精滤器后回油箱。

精滤器由滤油器和电接点压差表组成，过滤精度为20μ。

电接点压差表是防止纸质滤芯被堵后背压升高而造成其破裂的保护装置。

当滤油器进出油口压差达到0.35MPa时其表针指示会进入红色报警区域，并会接通触点。

用户可通过触点自接报警装置，触点容量为24V1A。

油液温度由温度计显示。

当油温达到50℃时应接通冷却水，使其进入冷却器进行循环冷却。

系统正常运行时，油温应控制在50℃以下。

常闭式盘式制动器液压站液压回路分析盘式制动器具有结构紧凑、可调性好、动作灵敏、重量轻、惯性小、安全程度高、通用性好等优点，而且盘式制动器成对使用，制动时主轴不承受轴向附加力。

在正常制动时，可以将制动器分成两组，先投入一组工作，间隔一定时间后，投入第二组，即实现了二级制动，二级制动使制动时产生的制动减速度不致过大。

只有在安全制动时才考虑二组同时投入制动，产生最大的制动力矩。

如果有一组产生故障时，也仍然还有一组制动器在工作，不致使制动器的作用完全失效。

由于盘式制动器的上述优点，它被广泛地应用于矿井提升设备的制动系统中。

例如，多绳摩擦式提升机和单绳缠绕式提升机采用的都是这种常闭式的盘式制动器。

图1为用于2JK型提升机的盘式制动器液压站液压回路。

泵5排出的压力油经滤油器8手动换向阀9、二级安全制动阀11(正常工作时带电),通过A、B管进入制动缸15,使盘闸16松开，提升机在运行过程中，为保持盘闸处于松开状态，液压系统处于开泵保压状态。

一、概述由电机、进口叶片泵、单向阀、溢流阀、耐震压力表,精滤器、冷却器、空气滤清器等元件组成.油箱额定容积，电机功率(或）,其流量升分，，调压范围～。

二、液压系统工作原理参见《液压系统原理图》,油液由油泵从油箱内吸入，经单向阀后分为二路，一路经电磁阀（用于自动手动转换）向电液伺服阀供油,另一路流向手动电磁阀，当伺服阀被脏物所堵时即可用手动方法对油缸进行操控，油缸速度由双单向节流阀调定.油泵的出油同时经压力表和溢流阀,系统的压力由溢流阀调定,压力表上可反映所调定的工作压力.溢流阀、伺服阀的回油经冷却器、精滤器后回油箱。

精滤器由滤油器和电接点压差表组成,过滤精度为μ.电接点压差表是防止纸质滤芯被堵后背压升高而造成其破裂的保护装置.当滤油器进出油口压差达到时其表针指示会进入红色报警区域，并会接通触点。

用户可通过触点自接报警装置，触点容量为。

ﻫ油液温度由温度计显示.当油温达到℃时应接通冷却水，使其进入冷却器进行循环冷却。

系统正常运行时，油温应控制在℃以下.常闭式盘式制动器液压站液压回路分析盘式制动器具有结构紧凑、可调性好、动作灵敏、重量轻、惯性小、安全程度高、通用性好等优点，而且盘式制动器成对使用,制动时主轴不承受轴向附加力。

在正常制动时，可以将制动器分成两组，先投入一组工作，间隔一定时间后,投入第二组，即实现了二级制动,二级制动使制动时产生的制动减速度不致过大。

只有在安全制动时才考虑二组同时投入制动,产生最大的制动力矩。

如果有一组产生故障时,也仍然还有一组制动器在工作,不致使制动器的作用完全失效。

由于盘式制动器的上述优点，它被广泛地应用于矿井提升设备的制动系统中。

例如，多绳摩擦式提升机和单绳缠绕式提升机采用的都是这种常闭式的盘式制动器。

图为用于型提升机的盘式制动器液压站液压回路。

泵排出的压力油经滤油器手动换向阀、二级安全制动阀(正常工作时带电），通过、管进入制动缸，使盘闸松开,提升机在运行过程中，为保持盘闸处于松开状态，液压系统处于开泵保压状态。

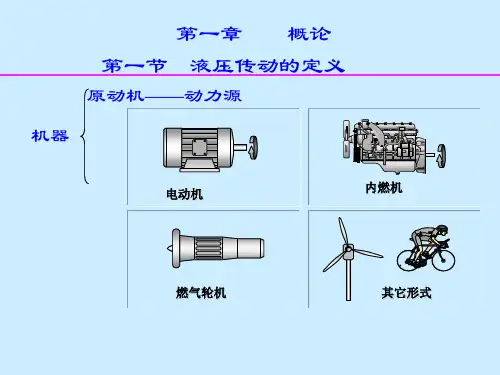

液压基础第1部分 液压传原理动力装置：柴油机、汽油机、电动机 传动装置：改变速度、方向、力矩 工作装置：铲刀、挖掘斗、…动力装置---------传动装置----------工作装置一 传动的分类与特点1．机械传动优点：古典、成熟、可靠、不易受负载影响缺点：笨重、体积大、自由度小、结构复杂、不好实现自动控制 2．电气传动优点：远距离控制、无污染、信号传递迅速、易于实现自动化等缺点：体积重量偏大、惯性大、调速范围小、易受外界负载的影 响，受环境影响较大； 3．气体传动优点：结构简单、成本低，易实现无级变速；气体粕性小，阻力损失小，流速可以很高，能防火、防爆，可在高温下工作。

缺点：空气易压缩，负载对传动特性的影响较大，不宜在低温下工作，只适于小功率传动。

二 液压传动的工作原理1．液压传动：以液体作为工作介质来实现能量的传递和转换。

机械能---液压能----机械能压力相等：p1=p2 F1/A1=F2/A2 ，或：F1/F2=A1/A2 容积相等：W1=W2 A1L1=A2L2 或: L1/L2=A2/A1 2．力比和速比等压特性：帕斯卡定律“平衡液体内某一点的液体压力等值地传递到液体内各处”p1A1p 2A 2F 1F 2v 1 v 2等体积特性：假设液压缸1让出的液体体积等于液压缸2吸纳的体积。

液压传动可传递力：力比等于二活塞面积之比液压传动可传递速度：速比等于二活塞面积之反比v2/v1=A1/A2可写成： A1v1=A2v2=Q（流量）这在流体力学中称为液流连续性原理，它反映了物理学中质量守恒这一现实。

F1v1=F2v2=N=pQ（功率）说明能量守恒。

综上所述，可归纳出液压传动的基本特征是：以液体为传动介质，靠处于密闭容器内的液体静压力来传递动力，其静压力的大小取决于外负载；负载速度的传递是按液体容积变化相等的原则进行的，其速度大小取决于流量。

因此采用液压传动可达到传递动力，增力，改变速比等目的，并在不考虑损失的情况下保持功率不变。

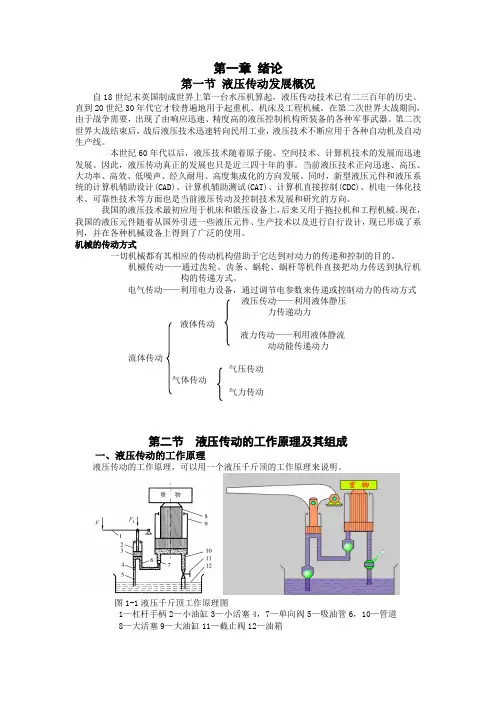

第一章绪论第一节液压传动发展概况自18世纪末英国制成世界上第一台水压机算起，液压传动技术已有二三百年的历史。

直到20世纪30年代它才较普遍地用于起重机、机床及工程机械。

在第二次世界大战期间，由于战争需要，出现了由响应迅速、精度高的液压控制机构所装备的各种军事武器。

第二次世界大战结束后，战后液压技术迅速转向民用工业，液压技术不断应用于各种自动机及自动生产线。

本世纪60年代以后，液压技术随着原子能、空间技术、计算机技术的发展而迅速发展。

因此，液压传动真正的发展也只是近三四十年的事。

当前液压技术正向迅速、高压、大功率、高效、低噪声、经久耐用、高度集成化的方向发展。

同时，新型液压元件和液压系统的计算机辅助设计(CAD)、计算机辅助测试(CAT)、计算机直接控制(CDC)、机电一体化技术、可靠性技术等方面也是当前液压传动及控制技术发展和研究的方向。

我国的液压技术最初应用于机床和锻压设备上，后来又用于拖拉机和工程机械。

现在，我国的液压元件随着从国外引进一些液压元件、生产技术以及进行自行设计，现已形成了系列，并在各种机械设备上得到了广泛的使用。

机械的传动方式一切机械都有其相应的传动机构借助于它达到对动力的传递和控制的目的。

机械传动——通过齿轮、齿条、蜗轮、蜗杆等机件直接把动力传送到执行机构的传递方式。

电气传动——利用电力设备，通过调节电参数来传递或控制动力的传动方式液压传动——利用液体静压力传递动力液体传动液力传动——利用液体静流动动能传递动力流体传动气压传动气体传动气力传动第二节液压传动的工作原理及其组成一、液压传动的工作原理液压传动的工作原理，可以用一个液压千斤顶的工作原理来说明。

图1-1液压千斤顶工作原理图1—杠杆手柄2—小油缸3—小活塞4，7—单向阀5—吸油管6，10—8—大活塞9—大油缸11—截止阀12—油箱图1-1是液压千斤顶的工作原理图。

大油缸9和大活塞8组成举升液压缸。

杠杆手柄1、小油缸2、小活塞3、单向阀4和7组成手动液压泵。
