活塞与连杆的结构

一、实训目的通过本次活塞连杆组认识实训，使学生了解活塞连杆组在发动机中的作用、结构特点及拆装方法，掌握活塞连杆组检测的基本技能，为后续发动机维修打下基础。

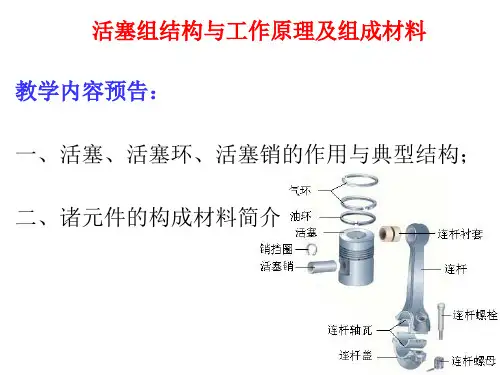

二、实训内容1. 活塞连杆组的组成及作用活塞连杆组是发动机的传动件，主要由活塞、活塞环、活塞销、连杆及连杆轴瓦等组成。

其主要作用是将燃烧气体的压力传给曲轴，使曲轴旋转并输出动力。

2. 活塞的结构特点活塞的结构简单，由顶部、头部、裙部三部分组成。

（1）顶部：燃烧室的组成部分，用来承受气体压力。

根据发动机类型，顶部形状有平顶、凹顶、凸顶等。

（2）头部：承受气体压力并传给连杆；与活塞环起密封气缸；并通过活塞环传热。

头部切有若干道用以安装活塞环的环槽。

（3）裙部：保证活塞在气缸内得到良好的导向。

裙部做成椭圆形，以适应活塞在气缸内的热膨胀。

3. 活塞环的结构特点活塞环是活塞头部的组成部分，主要有气环和油环两种。

（1）气环：安装在活塞环槽中，用于密封气缸，防止气体泄漏。

（2）油环：安装在活塞环槽中，用于收集气缸壁上的机油，防止机油进入燃烧室。

4. 连杆的结构特点连杆是连接活塞与曲轴的传动件，主要由连杆小头、连杆杆身、连杆大头及连杆轴瓦等组成。

（1）连杆小头：通过活塞销与活塞相连。

（2）连杆杆身：起到支撑和连接的作用。

（3）连杆大头：与曲轴的连杆轴颈相连。

5. 活塞连杆组的拆装方法（1）拆卸：首先，将发动机熄火并冷却，然后拆下发动机的机油盘、曲轴前端盖等部件，接着拆卸活塞连杆组。

（2）清洁：用清洗剂将活塞连杆组清洗干净，去除油污、杂质等。

（3）检测：检查活塞、活塞环、活塞销、连杆及连杆轴瓦等部件的磨损情况，确保其符合技术要求。

（4）安装：按照拆卸的相反顺序安装活塞连杆组，注意各部件的安装方向和位置。

三、实训过程1. 实训前准备：了解活塞连杆组的组成、作用、结构特点及拆装方法。

2. 实训操作：按照活塞连杆组的拆装方法进行实际操作，注意安全规范。

3. 检查与记录：在拆装过程中，注意观察各部件的磨损情况，做好记录。

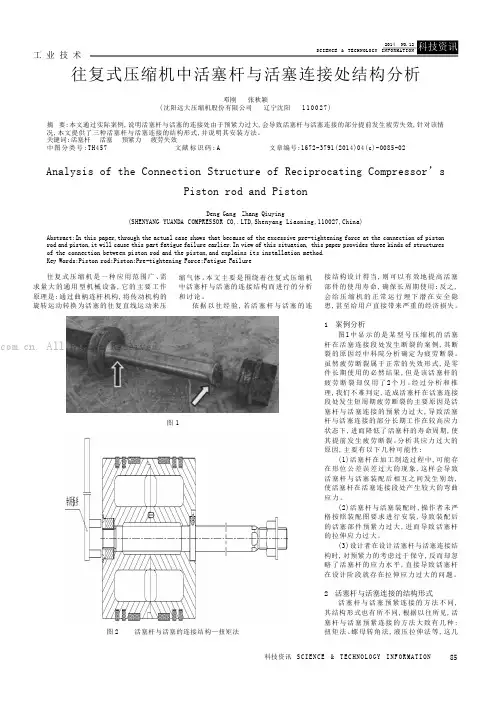

85科技资讯 S CI EN CE & T EC HNO LO GY I NF OR MA TI ON 工 业 技 术往复式压缩机是一种应用范围广、需求量大的通用型机械设备,它的主要工作原理是:通过曲柄连杆机构,将传动机构的旋转运动转换为活塞的往复直线运动来压缩气体。

本文主要是围绕着往复式压缩机中活塞杆与活塞的连接结构而进行的分析和讨论。

依据以往经验,若活塞杆与活塞的连往复式压缩机中活塞杆与活塞连接处结构分析邓刚 张秋颖(沈阳远大压缩机股份有限公司 辽宁沈阳 110027)摘 要:本文通过实际案例,说明活塞杆与活塞的连接处由于预紧力过大,会导致活塞杆与活塞连接的部分提前发生疲劳失效,针对该情况,本文提供了三种活塞杆与活塞连接的结构形式,并说明其安装方法。

关键词:活塞杆 活塞 预紧力 疲劳失效中图分类号:TH 457文献标识码:A 文章编号:1672-3791(2014)04(c)-0085-02Analysis of the Connection Structure of Reciprocating Compressor’sPiston rod and PistonDeng Gang Zhang Qiuying(SHENYANG YUANDA COMPRESSOR CO,.LTD,Shenyang Liaoning,110027,China)Abstract:In this paper,through the actual case shows that because of the excessive pre-tightening force at the connection of piston rod and piston,it will cause this part fatigue failure earlier.In view of this situation, this paper provides three kinds of structures of the connection between piston rod and the piston,and explains its installation method.Key Words:Piston rod;Piston;Pre-tightening Force;Fatigue Failure接结构设计得当,则可以有效地提高活塞部件的使用寿命,确保长周期使用;反之,会给压缩机的正常运行埋下潜在安全隐患,甚至给用户直接带来严重的经济损失。

活塞连杆组的工作原理
活塞连杆组是内燃机中的一个重要部件，其工作原理是将活塞与曲轴通过连杆连接起来，实现转换运动的功能。

活塞连杆组通常包括活塞、连杆和曲轴三个部分。

活塞与气缸内的气缸壁紧密配合，并能在气缸内做直线运动。

连杆一端与活塞销连接，另一端与曲轴销连接。

曲轴是一个特殊的轴，具有一系列弧状曲线，能将活塞线性运动转变为曲轴的回转运动。

通过活塞连杆组的工作过程，可以实现活塞直线往复运动向曲轴转化的转换。

当发动机工作时，活塞在气缸内做上下往复运动，活塞与连杆通过活塞销连接，将活塞运动的直线运动转换为连杆的转动运动。

连杆的另一端与曲轴销连接，将连杆的转动运动传递给曲轴。

此时，曲轴的弧状曲线将连杆的转动运动转化为自己的回转运动，进而带动其他部件的工作。

例如，曲轴的回转运动可以通过连杆组传递给凸轮轴，驱动汽门的开闭；同时，曲轴还可以通过连杆组传递转矩到传动系统，如发动机的输出轴。

总之，活塞连杆组通过将活塞的直线运动转化为曲轴的回转运动，实现能量的转换和传递，使内燃机正常工作。

它是发动机中重要的连接部件，对发动机的性能和可靠性都有重要影响。

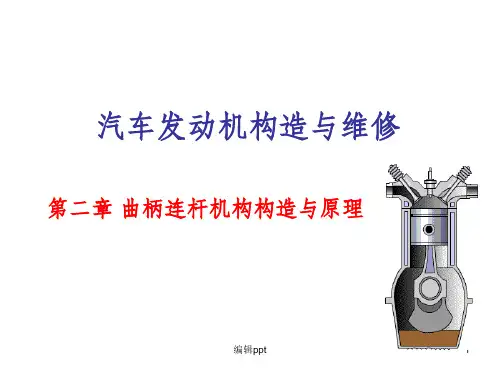

曲柄连杆机构的结构曲柄连杆机构是一种常见的机械传动机构，广泛应用于工程领域。

它由曲柄、连杆和活塞组成，通过曲柄的转动，实现连杆和活塞的运动。

本文将详细介绍曲柄连杆机构的结构、工作原理及其应用。

一、曲柄连杆机构的结构曲柄连杆机构由曲柄、连杆和活塞组成。

其中，曲柄是一个可以绕固定轴转动的机构件，通常呈圆形或椭圆形，用于将旋转运动转换为直线运动，产生周期性运动。

连杆是连接曲柄和活塞的构件，起着传递运动的作用。

活塞是一个圆柱形构件，可以在封闭的容器内往复运动，用于传递力和能量。

曲柄连杆机构的结构简单、紧凑，并且能够将旋转运动转换为直线运动，具有较高的效率。

曲柄连杆机构还可以根据不同需求进行调节和优化，以获得不同的运动特性。

二、曲柄连杆机构的工作原理曲柄连杆机构基于几何学原理和运动学原理，其工作原理可以概括为以下几个步骤：1. 曲柄的旋转：通过外部动力源（如发动机）、电机等将曲柄转动，使其先顺时针或逆时针旋转。

2. 连杆的运动：曲柄旋转时，连杆与曲柄的连接点形成一个虚拟的三角形，称为连杆角。

连杆在曲柄转动的作用下，会以一定的速度和方向沿着直线路径运动，其运动轨迹被称为连杆运动轨迹。

连杆的运动可以分为上行段和下行段，它们之间有一个称为死点的转角位置，连杆在这个位置上将无法运动。

3. 活塞的运动：连杆与活塞相连，通过连杆的运动，活塞也将以一定的速度和方向沿直线轨迹运动。

活塞的运动通常用来驱动其他机构或完成特定的工作任务。

通过以上步骤的循环，曲柄连杆机构可以实现连续的往复运动，将旋转运动转换为直线运动，并将动力传递到其他机构中。

三、曲柄连杆机构的应用曲柄连杆机构在工程领域中有着广泛的应用。

以下是曲柄连杆机构的几个常见应用示例：1. 发动机：曲柄连杆机构是内燃机中的基础机构，通过将活塞的往复运动转换为曲轴的旋转运动，驱动发动机的工作。

发动机是现代交通工具的动力源，曲柄连杆机构是发动机的关键部分。

2. 压力机：曲柄连杆机构常用于压力机中，将电动机或液压驱动的旋转运动转换为上下往复的压力运动，用于制造、冲压和成形等加工工艺。

文章标题：活塞连杆组的基本结构组成与作用探析在内燃机中，活塞连杆组是一个至关重要的部件，其结构和作用直接影响着内燃机的性能和效率。

本文将从简述活塞连杆组的基本结构组成和作用入手，深入探讨该主题。

一、活塞连杆组的基本结构组成1. 活塞活塞是活塞连杆组的核心部件，它负责与气缸壁之间形成密闭的工作容积，从而实现压缩、燃烧和排气的功能。

活塞通常由铝合金材料制成，具有较高的强度和耐磨性，同时要求具备轻量化的特点，以减少惯性负荷。

2. 连杆连杆是活塞连杆组中连接活塞和曲轴的部件，其主要作用是将活塞的往复运动转化为曲轴的旋转运动。

连杆一般由合金钢铸造而成，具有较高的强度和耐腐蚀性能，同时要求重量轻、刚性好，以保证内燃机高速运转时的可靠性。

3. 曲轴曲轴是内燃机中的运动部件，其主要作用是将连杆的往复线性运动转化为旋转运动，从而驱动输出轴进行动力传递。

曲轴通常由合金钢材料制成，其表面经过精密加工，以保证其在高速旋转时的平衡性和稳定性。

二、活塞连杆组的作用1. 能量转换活塞连杆组作为内燃机的关键部件，其作用是将燃气压力能量转化为机械能，从而驱动曲轴旋转。

通过活塞向下运动形成的冲击力，驱动曲轴旋转，从而带动机械装置实现运动，实现能量的传递和转换。

2. 运动传递活塞连杆组将活塞的往复线性运动转化为曲轴的旋转运动，通过连杆与曲轴的配合，实现了往复运动到旋转运动的转换，从而驱动发动机的正常工作。

3. 安全保障活塞连杆组的结构合理性和工作稳定性直接关系到内燃机的安全性和可靠性。

通过对活塞连杆组的合理设计和材料选择，可以保证其在高速运转下不产生断裂和严重磨损，从而确保内燃机的正常运行。

活塞连杆组作为内燃机的重要组成部分，其结构和作用对内燃机的性能和可靠性有着重要影响。

只有充分理解活塞连杆组的基本结构组成和作用，才能更好地维护和管理内燃机，使之发挥最佳的性能和效率。

个人观点：活塞连杆组的设计和运行状态直接关系到内燃机的效率和可靠性。

毕业设计活塞连杆组设计毕业设计：活塞连杆组设计引言：毕业设计是每位工程学子的重要任务，它不仅是对所学知识的综合应用，更是对学生能力的全面考验。

在机械工程领域，设计一个高效可靠的活塞连杆组对于发动机的性能至关重要。

本文将深入探讨毕业设计中活塞连杆组设计的关键要素和方法。

一、活塞连杆组的作用与结构活塞连杆组是内燃机中的重要部件，它连接活塞和曲轴，将活塞的往复运动转化为曲轴的旋转运动。

活塞连杆组的结构包括活塞、连杆和曲轴。

活塞通过连杆与曲轴相连，实现能量传递和转换。

二、活塞连杆组设计的关键要素1. 强度与刚度：活塞连杆组在工作过程中承受着巨大的压力和冲击力，因此其强度和刚度是设计中的重要考虑因素。

通过合理选择材料和优化结构，可以提高活塞连杆组的强度和刚度，从而增加其使用寿命。

2. 动力学特性：活塞连杆组的设计还需要考虑其动力学特性，包括质量分布、惯性力和振动等。

合理设计活塞连杆组的质量分布可以降低振动和惯性力对发动机的影响，提高发动机的平稳性和稳定性。

3. 润滑与密封：活塞连杆组在工作过程中需要保持良好的润滑和密封性能，以减少摩擦和磨损。

设计时需要考虑润滑系统和密封结构的合理性，确保活塞连杆组的正常工作。

三、活塞连杆组设计的方法1. 材料选择：活塞连杆组的材料选择应考虑强度、刚度、耐磨性和耐腐蚀性等因素。

常用的材料有铸铁、钢和铝合金等。

根据具体的工作条件和要求，选择适合的材料。

2. 结构设计：活塞连杆组的结构设计需要考虑到强度和刚度的要求，同时要满足动力学特性和润滑密封的需要。

可以利用CAD等软件进行建模和优化，通过有限元分析等方法，评估设计方案的可行性。

3. 工艺制造：活塞连杆组的工艺制造对于其性能和质量同样重要。

在制造过程中，需要保证加工精度和表面质量，以及合理的热处理和装配工艺，确保活塞连杆组的可靠性和稳定性。

结论：活塞连杆组设计是毕业设计中的重要内容，它关系到发动机的性能和可靠性。

合理选择材料、优化结构、考虑动力学特性和润滑密封等因素，是设计一个高效可靠的活塞连杆组的关键。
