活塞连杆组的功用及构造

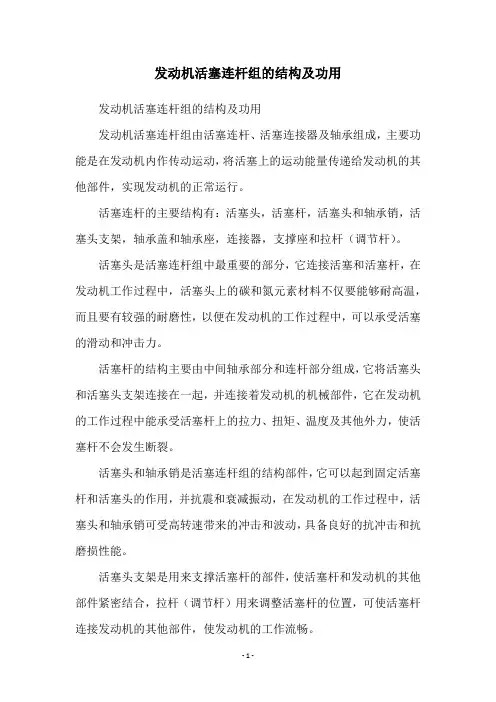

发动机活塞连杆组的结构及功用发动机活塞连杆组的结构及功用发动机活塞连杆组由活塞连杆、活塞连接器及轴承组成，主要功能是在发动机内作传动运动，将活塞上的运动能量传递给发动机的其他部件，实现发动机的正常运行。

活塞连杆的主要结构有：活塞头，活塞杆，活塞头和轴承销，活塞头支架，轴承盖和轴承座，连接器，支撑座和拉杆（调节杆）。

活塞头是活塞连杆组中最重要的部分，它连接活塞和活塞杆，在发动机工作过程中，活塞头上的碳和氮元素材料不仅要能够耐高温，而且要有较强的耐磨性，以便在发动机的工作过程中，可以承受活塞的滑动和冲击力。

活塞杆的结构主要由中间轴承部分和连杆部分组成，它将活塞头和活塞头支架连接在一起，并连接着发动机的机械部件，它在发动机的工作过程中能承受活塞杆上的拉力、扭矩、温度及其他外力，使活塞杆不会发生断裂。

活塞头和轴承销是活塞连杆组的结构部件，它可以起到固定活塞杆和活塞头的作用，并抗震和衰减振动，在发动机的工作过程中，活塞头和轴承销可受高转速带来的冲击和波动，具备良好的抗冲击和抗磨损性能。

活塞头支架是用来支撑活塞杆的部件，使活塞杆和发动机的其他部件紧密结合，拉杆（调节杆）用来调整活塞杆的位置，可使活塞杆连接发动机的其他部件，使发动机的工作流畅。

轴承盖和轴承座是用来安装及保护轴承的设备，在发动机的工作过程中，轴承能够承受活塞杆传递的大量载荷，而轴承盖和轴承座则能够吸收并减少这些力。

连接器用来连接活塞杆和发动机的其他部件，如曲轴、凸轮轴、发电机等，以实现发动机的正常运行，连接器的结构可根据发动机的不同种类和工作要求而有所不同。

支撑座用来保护活塞连杆组的稳定性，可防止活塞运动时产生的振动和震动。

总之，发动机活塞连杆组是发动机的关键部件，它不仅要能够承受活塞的高温、拉力和振动，而且还要具备一定的耐磨性，以保证发动机的正常运行。

简述活塞连杆组的组成和功用活塞连杆组是汽车发动机中至关重要的一组组件,由活塞、曲轴和连杆三部分组成。

本文将简要介绍活塞连杆组的组成和功用。

1. 活塞活塞是活塞连杆组中的主要部件,位于发动机曲轴下方,是推动曲轴旋转的主要力量来源。

活塞由红黑两种材料制成,黑色材料是炭黑,具有良好的耐磨性,而红色材料则是钢,具有较高的强度和韧性。

活塞的上表面是凸轮轴,下表面是曲轴,它们之间通过连杆连接。

2. 曲轴曲轴是活塞连杆组中的次要部件,位于活塞上方,是旋转的力量来源。

曲轴由铁制成,具有较好的韧性和强度,与活塞通过连杆连接。

3. 连杆连杆是活塞连杆组中的主要部件,由多个零件组成,包括连杆头、连杆颈、连杆体和曲轴柄。

连杆头连接着曲轴和活塞,连杆颈连接着两个曲轴,连杆体连接着曲轴和活塞颈,曲轴柄连接着连杆体和活塞。

4. 连杆头连杆头是连杆组中的重要部件,由多个零件组成,包括上关节、下关节和横销。

上关节连接着连杆颈,下关节连接着活塞,横销连接着两个连杆颈。

5. 连杆颈连杆颈是连杆组中的重要部件,由多个零件组成,包括活塞销、连杆头和曲轴柄。

活塞销连接着活塞和连杆头,连杆头连接着连杆颈和曲轴柄。

6. 曲轴柄曲轴柄是连杆组中的重要部件,由多个零件组成,包括上关节和下关节。

上关节连接着曲轴柄和连杆体,下关节连接着活塞。

7. 活塞销活塞销是活塞组中的重要部件,位于活塞顶部,是连接活塞和连杆头的主要部件。

活塞连杆组的功用是推动发动机运转,将机械能转化为热能,供给汽车燃料消耗和产生动力。

具体来说,活塞连杆组的作用如下:1. 提供动力:活塞连杆组通过曲轴旋转将机械能转化为热能,供给汽车引擎产生动力。

2. 维持曲轴旋转:活塞连杆组将动力传递给曲轴,使曲轴旋转,进而驱动汽车车轮转动。

3. 控制燃烧过程:在燃烧室内,活塞连杆组通过控制燃烧过程,使燃料在缸内燃烧产生能量,进而产生动力。

活塞连杆组是汽车发动机中至关重要的一组组件,不仅为汽车提供了动力,还维持着汽车正常行驶的安全性和稳定性。

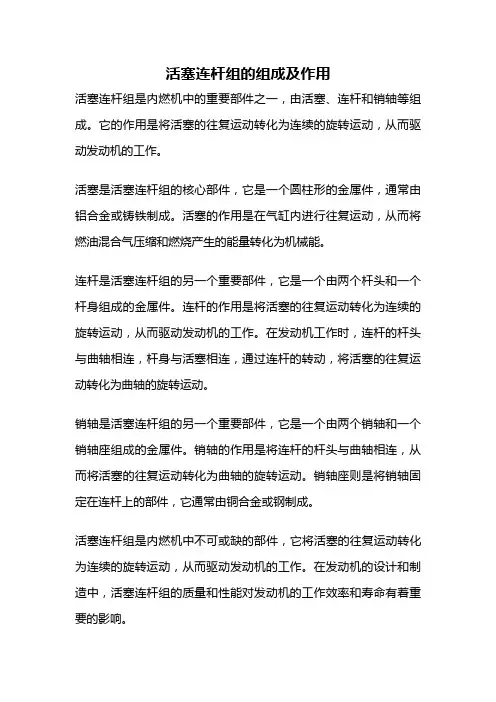

活塞连杆组的组成及作用
活塞连杆组是内燃机中的重要部件之一，由活塞、连杆和销轴等组成。

它的作用是将活塞的往复运动转化为连续的旋转运动，从而驱动发动机的工作。

活塞是活塞连杆组的核心部件，它是一个圆柱形的金属件，通常由铝合金或铸铁制成。

活塞的作用是在气缸内进行往复运动，从而将燃油混合气压缩和燃烧产生的能量转化为机械能。

连杆是活塞连杆组的另一个重要部件，它是一个由两个杆头和一个杆身组成的金属件。

连杆的作用是将活塞的往复运动转化为连续的旋转运动，从而驱动发动机的工作。

在发动机工作时，连杆的杆头与曲轴相连，杆身与活塞相连，通过连杆的转动，将活塞的往复运动转化为曲轴的旋转运动。

销轴是活塞连杆组的另一个重要部件，它是一个由两个销轴和一个销轴座组成的金属件。

销轴的作用是将连杆的杆头与曲轴相连，从而将活塞的往复运动转化为曲轴的旋转运动。

销轴座则是将销轴固定在连杆上的部件，它通常由铜合金或钢制成。

活塞连杆组是内燃机中不可或缺的部件，它将活塞的往复运动转化为连续的旋转运动，从而驱动发动机的工作。

在发动机的设计和制造中，活塞连杆组的质量和性能对发动机的工作效率和寿命有着重要的影响。

活塞连杆组的工作原理
活塞连杆组是内燃机中的一个重要部件，其工作原理是将活塞与曲轴通过连杆连接起来，实现转换运动的功能。

活塞连杆组通常包括活塞、连杆和曲轴三个部分。

活塞与气缸内的气缸壁紧密配合，并能在气缸内做直线运动。

连杆一端与活塞销连接，另一端与曲轴销连接。

曲轴是一个特殊的轴，具有一系列弧状曲线，能将活塞线性运动转变为曲轴的回转运动。

通过活塞连杆组的工作过程，可以实现活塞直线往复运动向曲轴转化的转换。

当发动机工作时，活塞在气缸内做上下往复运动，活塞与连杆通过活塞销连接，将活塞运动的直线运动转换为连杆的转动运动。

连杆的另一端与曲轴销连接，将连杆的转动运动传递给曲轴。

此时，曲轴的弧状曲线将连杆的转动运动转化为自己的回转运动，进而带动其他部件的工作。

例如，曲轴的回转运动可以通过连杆组传递给凸轮轴，驱动汽门的开闭；同时，曲轴还可以通过连杆组传递转矩到传动系统，如发动机的输出轴。

总之，活塞连杆组通过将活塞的直线运动转化为曲轴的回转运动，实现能量的转换和传递，使内燃机正常工作。

它是发动机中重要的连接部件，对发动机的性能和可靠性都有重要影响。

活塞连杆组的功用及组成活塞连杆组是内燃机中非常重要的零件组成部分，其功用和组成对于发动机的工作性能和可靠性具有重要影响。

本文将从活塞连杆的功用和组成两个方面进行详细阐述。

一、活塞连杆组的功用1.传递动力：活塞连杆组连接活塞和曲轴，在内燃机工作过程中，通过活塞向下运动，将燃烧室内的燃烧气体压力转化为活塞运动的力量，再通过连杆传递给曲轴，将活塞的往复运动转化为曲轴的旋转运动。

2.转换运动方向：活塞连杆组能够将活塞的往复直线运动转换为曲轴的旋转运动，从而实现内燃机的正常工作。

活塞连杆组的作用类似于杠杆，通过连杆的设计和杆件的长度比例，可以调整活塞上下运动的曲柄轴线与曲轴轴线之间的角度，实现合理的运动转换。

3.减小振动和噪音：活塞连杆组在传递动力的过程中，能够减小活塞的振动和噪音。

通过合理设计活塞连杆的长度和材料，可以降低活塞在高速运动时的惯性力，减小振动和噪音的产生，提高发动机的平稳性和舒适性。

二、活塞连杆组的组成1.活塞：活塞是活塞连杆组的重要组成部分之一，负责在气缸内上下运动，将燃烧室内的燃烧气体压力转化为活塞运动的力量。

活塞通常由高强度的铝合金材料制成，具有较好的轻量化和导热性能。

2.连杆：连杆是活塞连杆组的核心部分，连接活塞和曲轴。

连杆通常由高强度的合金钢材料制成，经过精密加工和热处理，以保证其强度和刚性。

连杆的设计和杆件长度比例决定了活塞运动的曲轴轴线与曲轴轴线之间的角度和行程。

3.曲轴：曲轴是内燃机中重要的旋转部件，负责将活塞的往复运动转化为曲轴的旋转运动。

曲轴通常由高强度的合金钢材料制成，经过精密加工和热处理，以保证其强度和刚性。

曲轴上的曲柄用于连接活塞连杆组，将活塞运动的力量转化为曲轴的转动力矩。

4.曲轴轴瓦：曲轴轴瓦是曲轴和连杆之间的重要连接部件，负责减小摩擦，保证活塞连杆组的正常运动。

曲轴轴瓦通常由低摩擦系数的金属材料制成，如铜铅合金，具有良好的耐磨性和耐腐蚀性。

5.活塞销：活塞销是连接活塞和连杆的关键部件，起到固定和传递力量的作用。

任务2-3 活塞连杆组的检修活塞连杆组由活塞、活塞环、活塞销和连杆等主要部件组成。

一、活塞1、功用：与气缸盖、气缸壁等共同组成燃烧室，承受气体压力，并将此力通过活塞销传给连杆，以推动曲轴旋转。

2、材料活塞的工作条件极其恶劣，要求活塞的材料尽可能轻、导热性好、膨胀变形小和强度高。

广泛采用硅铝合金作为活塞材料，经铸造或锻造后加工而成。

3、组成活塞的基本结构可分为顶部、头部、裙部三个部分。

（1）活塞顶部活塞的顶部是燃烧室的组成部分，用来承受气体压力。

（2）活塞头部活塞头部是活塞环槽以上的部分。

其主要作用是：承受气体的压力并传给连杆；与活塞环一起实现对气缸的密封；将活塞顶所吸收的热量通过活塞环传给气缸壁。

活塞头部切有若干道用于安装活塞环的环槽。

活塞一般有3～4道环，上面2～3道用于安装气环，下面一道用以安装油环。

在油环槽底面上钻有许多径向小孔，使得被油环从汽缸壁上刮下的多余的机油经过这些小孔流回油底壳。

（3）活塞裙部环槽到活塞底面的部分称为活塞裙部。

活塞的裙部是用来为活塞导向和承受侧压力的。

活塞裙部一般为全裙式，但有时为了减轻质量做成托板式活塞裙部。

4、活塞的变形特征及预防措施（1）变形特征活塞在工作时，产生变形的主要原因是热膨胀，其次是侧压力。

活塞头部的热膨胀量大于裙部，沿活塞轴方向的膨胀量呈上大下小趋势。

因为活塞上部的温度比下部高，且活塞的壁厚是上厚下薄。

活塞裙部沿圆周方向的变形量不均匀，变成近似椭圆形，长轴沿销座孔轴线方向。

这是因为销座处金属多，热膨胀量大，以及侧压力挤压裙部所致。

（2）预防措施鉴于活塞的上述变形特征，为了使活塞在正常的工作温度下与气缸壁间保持比较均匀而合适的间隙，确保活塞的正常工作，活塞在结构上常采取以下一些措施：活塞制成上小下大的锥形，使活塞在工作时（热态）接近为一个圆柱体。

活塞裙部加工成椭圆形，其短轴沿活塞销座孔轴线方向，长轴垂直于活塞销座孔轴线方向。

使活塞在工作时（热态）接近为一个圆柱形。
