CKD系列全智能电动执行机构工程控制手册扬州恒春电子有限公司Yangzhou Hengchun Electronic Co.,Ltd前言欢迎您使用恒春CKD智能型电动执行机构！⏹关于本手册（1）本手册适用于CKD系列智能型电动执行机构。
（2）请确保完整阅读和理解本手册。
⏹安全使用注意事项（1）严格遵守使用手册是本电动执行器使用要求的一部分。
（2）本执行器的电气安装、维护及使用应按照国家相关安全性的法律、法规来进行，以适应现场安装。
（3）在电气作业期间，某些部件带有危及人身安全的电压。
电气系统或设备只能由熟练的电气技术员本人或在此类技术员控制和监视之下由经过培训的人员进行操作，并且必须遵守相应的电气工程规章。
（4）在操作过程中，电动执行器的温度会上升，并且表面温度可能会高于60℃。
请在触摸之前检查表面温度，以免灼伤。
（5）此图示的意义：警告！通过资格认证的操作人员必须熟知本手册中的所有安全警告和注意事项。
违反这些安全警告和注意事项可能造成严重的人身伤害及财产损失。
（6）在危险区域内，禁止用导电、导热体接触执行器，除非进行经特殊允许的工作，否则应切断电源，将执行器卸下并移到非危险区域进行维修或保养。
⏹保存（1）如果执行器不能立即安装，则应将它保存在一个干燥的地方，直到准备接线。
（2）如果执行器已安装好，但还没有接线，那么建议您将电缆入口的塑料塞换成缠有聚四氟乙烯的密封金属塞。
目录概述 (5)控制特性 (5)就地控制 (5)参数设置选项 (6)远程控制 (6)2 线制控制 (6)3 线制控制 (7)4 线制控制 (7)外部联锁控制 (7)ESD 紧急控制 (7)远程比例控制（可选） (7)Modbus总线控制（可选） (8)Profibus总线控制（可选） (8)HCBUS-1000双线通讯控制（可选） (8)信息显示与监测 (9)就地信息显示 (9)远程信息显示 (10)标准开关量输出 (10)监视继电器输出 (10)模拟量反馈输出- 阀门位置（可选） (11)自诊断信息和历史数据 (11)保护特性 (12)电机保护 (12)电源相位自动监测和纠正 (12)力矩保护 (12)双密封保护 (12)编码器故障保护 (12)阀门阻塞保护 (12)电机瞬时换向保护 (13)参数保护 (13)控制故障保护 (13)电气特性 (13)供电电源范围 (13)电机 (13)内部电源 (14)绝对位置检测模块（选配） (14)空间加热器（选配） (14)熔断保险 (14)独立的接线端子腔 (14)电气防护 (15)安全接地 (15)防护认证及技术参数 (15)外壳防护 (15)防爆和隔爆保护 (15)抗电磁干扰能力(EMC) (15)防腐保护 (15)工作制 (15)适应温度范围 (16)部分视图和结构特性 (16)机械结构和特性 (16)零部件材料和特性 (16)主传动链 (16)手轮操作 (16)非侵入式结构设计 (17)安装指南 (21)重要事项 (21)执行机构与阀门的连接 (21)驱动套与阀轴的连接 (21)使用手册 (24)电气连接 (24)接线端子盘定义 (24)电气接线图 (25)紧急保护-ESD电路的连接 (25)联锁信号接线 (26)远程控制回路接线 (27)操作指南 (32)就地模块 (32)就地模块包含下列内容： (32)图形显示和信息中心 (32)控制选钮和选择选钮 (32)LED 指示灯(发光二极管) (32)IrDA 红外接收操作 (33)参数设置操作 (33)执行器操作 (33)行程设置 (33)IrDA 红外控制方式 (34)LOCAL - 就地控制方式 (34)REMOTE – 远程开关量控制方式 (34)REMOTE – 远程模拟量控制方式 (34)手轮操作 (35)设置电动执行机构参数 (35)出厂默认设置 (35)进入参数设置模式 (35)输入密码 (35)主菜单 (36)更改参数设置 (36)调试向导 (36)设置菜单 (37)高级设置 (49)信息查询 (51)维护注意事项与常见的故障排除方法 (53)1 报警信息 (53)2 执行机构常见故障解疑 (53)3润滑及维护 (59)4防爆要点（隔爆型） (60)5维修时注意事项 (60)概述扬州恒春CKD智能型电动执行机构（以下简称执行机构），将先进的数字化阀门控制技术与经过多年考验的可靠性机械部件设计思路充分融合，并在吸收国外先进的技术基础上，依托恒春公司强大的研发团队自主研发、生产的机电一体化产品。

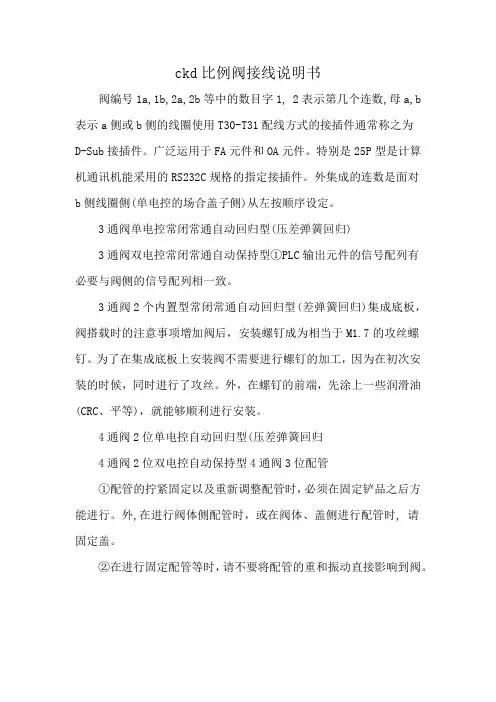

ckd比例阀接线说明书
阀编号1a,1b,2a,2b等中的数目字1, 2表示第几个连数,母a,b 表示a侧或b侧的线圈使用T30-T31配线方式的接插件通常称之为
D-Sub接插件。
广泛运用于FA元件和OA元件。
特别是25P型是计算机通讯机能采用的RS232C规格的指定接插件。
外集成的连数是面对
b侧线圈侧(单电控的场合盖子侧)从左按顺序设定。
3通阀单电控常闭常通自动回归型(压差弹簧回归)
3通阀双电控常闭常通自动保持型①PLC输出元件的信号配列有
必要与阀侧的信号配列相一致。
3通阀2个内置型常闭常通自动回归型(差弹簧回归)集成底板，阀搭载时的注意事项增加阀后，安装螺钉成为相当于M1.7的攻丝螺钉。
为了在集成底板上安装阀不需要进行螺钉的加工，因为在初次安装的时候，同时进行了攻丝。
外，在螺钉的前端，先涂上一些润滑油(CRC、平等)，就能够顺利进行安装。
4通阀2位单电控自动回归型(压差弹簧回归
4通阀2位双电控自动保持型4通阀3位配管
①配管的拧紧固定以及重新调整配管时，必须在固定铲品之后方能进行。
外,在进行阀体侧配管时，或在阀体、盖侧进行配管时, 请
固定盖。
②在进行固定配管等时，请不要将配管的重和振动直接影响到阀。
KGPS系列中频固态电源使用说明书西安迪利捷机电科技发展有限公司电话：（办）传真：网址：E-mail：公司简介西安迪利捷机电科技发展有限公司（西安迪利捷科技\DeLiJayst），是以研发、设计、制造及销售感应加热设备及控制线路为主的企业。
公司人员配备合理，其中工程技术人员占公司人数的40%以上，具有自主研发电子、自控、机械等多方面的能力。
在不断吸收国內外先进科技技术的同时，长期与西安电炉研究所、交通大学、西安石油大学、浙江大学等多家科研单位合作，已成功开发出用于淬火、透热、熔炼、钎焊、烧结等多领域的高、中、低频成套先进设备，特别是近两年来开发出的大功率Insulated Gate Bipolar Transistor 电源，填补了国内大功率超音频感应加热用电源的空白；为了适应行业发展需要，公司技术人员经过多年的不懈努力，相继开发出DLJ-3；DLJ-6；DLJ-7；DLJ-88；DLJ-24；DLJ-G3用于高、中、低频感应加热设备的控制主板，其市场占有率达到感应加热控制板行业的60%以上。
在开发新产品的同时我公司时刻遵循“依靠科技进步诚信务实发展”的原则，依靠强大的技术力量，为客户提供高品质、高性能的产品，公司产品以其可靠的质量与良好的售后服务在广大客户中赢得较高的赞誉。
公司自创立以来，就确立了“我们的信誉和客户的满意是最好的财富”为目标，以项目带动企业发展、以产品创新来提升企业竞争力的战略，公司坚持以人为本、和谐发展，从而增强了企业的凝聚力和向心力，不断推动企业发展。
目录1.概述―――――――――――――――――――――――（3）2.技术要求―――――――――――――――――――――（4）3.技术数据―――――――――――――――――――――（5）4.变频器工作原理――――――――――――――――――（5）5.调试―――――――――――――――――――――――（12）6.安装―――――――――――――――――――――――（15）7.维护与保养――――――――――――――――――――（16）8.操作方法及注意事项――――――――――――――――（17）9. 控制电路板各故障显示灯――――――――――――――（18）一、概述KGPS系列感应加热晶闸管变频装置，是利用晶闸管将三相工频交流电能变换成几百或几千HZ的单相交流电能。
