F角行程电动执行机构说明书样本

电动执行机构说明书电动执行机构说明书篇一：ZKJ型电动执行机构说明书ZKJ型电动执行机构使用说明书西安林科仪表制造有限责任公司目录一、概述——————————————————————1二、型号、规格及主要技术参数————————————2三、基本工作原理及结构——————(转载于: 厦门培训考试网:电动执行机构说明书)—————————3 四、校验与调整———————————————————4 五、安装及使用———————————————————5一、概述ZKJ(DKJ)型电动执行机构是DDZ电动单元组合仪表中的执行单元，它可与变送单元、调节单元等配套，接受统一的直流标准信号0—10mA（Ⅱ）或4—20mA（Ⅲ）并将此信号转换相对应的角位移，自动地操作风门、挡板、阀门等，以便完成自动调节。

广泛用于化工、石油、电站、轻工等部门。

ZKJ(DKJ)型电动执行机构，可于SFD型电动操作器配合，实现自动调节和手动调节，进行远距离控制，或与XD型显示操作器配合，实现远方手动操作。

二、型号、规格三、主要技术参数1、输入信号 0-10 mADC(Ⅱ) 4-20 mA DC(Ⅲ)（含放大器）2、出轴力矩见表一3、出轴每转时间见表一4、出轴有效位移见表一5、输入电阻200? (Ⅱ)250? (Ⅲ)6、死区 <3%7、基本误差<?25%8、回差 <1.5%9、阻尼特性 <3次半周期 10、时滞 <1秒11、电源电压220VAC 50HZ 12、使用环境伺服放大器温度 0—+50℃ 湿度 10%-70%周围空气中无腐蚀性物质执行机构温度 -10—+55℃湿度 <95%周围空气中无腐蚀性物质四、基本工作原理及结构（一）系统原理方框图ZKJ型电动执行机构包括伺服放大器及执行机构两个部分。

电动执行机构系统包括ZPE型伺服放大器，SFD型电动操作器，及ZKJ执行机构，其方框如图一。

（二）基本工作原理当SFD型操作器放在“自动”位置时，伺服放大器输入端有一直流信号输入时，此信号与极性相反的位置反馈信号相比较，其差值信号经过放大，便有足够的功率输出驱动单相伺服电机转动，经减速器转变成低速大力矩输出。

附：使用手册一、操作模式1.1手动操作执行器提供了操作手轮和电动/手轮切换手柄，使得在主电源掉电或控制电路失灵等特殊情况下可以进行手动操作。

进行手轮操作前，先将方式选择钮放在“停止”或“就地”位置，压下电动/手动切换手柄至手动位置，压手柄的同时慢慢转动手轮，以便使离合器挂上档。

挂上手动档后，可以放开手柄，它会靠发条弹簧的作用回到自由位置，但部的离合器已经锁定在了手动位置，这时转动手轮就会带动输出轴转动，这样便实现了手动操作。

离合器被巧妙地设计成了电动优先机构，当电机转动时，离合器会自动切换到电动操作位置。

切换手柄可以用挂锁锁定在电动操作或手动操作位置，请注意：用挂锁将手柄锁定在手动位置时，电机的转动不能使离合器自动切换到电动操作位置。

1.2就地电动操作执行器的电气罩上配有两个旋钮，一个是方式选择旋钮（红钮），一个是操作旋钮（黑钮）。

若进行就地电动操作，需要将＂红钮＂置于“就地”位置，然后用＂黑钮＂对执行器进行控制。

将＂黑钮＂旋到“关闭”位置，并保持不动，此时执行器向关闭方向运动。

一旦放开旋钮，旋钮会自动回到原始位置，关闭方向的运动则马上停止；将＂黑钮＂旋到“打开”位置，并保持不动，此时执行器向打开方向运动。

一旦放开操作旋钮，与关闭方向运动类似，执行器的动作便马上停止。

1.3远控操作远程控制方式分为远程开关量控制方式和远程模拟量控制方式，进入远程控制方工的条件：方式旋纽应放在“远程”位置。

1.3.1远程开关量控制在菜单H-01中，设定远控方式为开关量控制方式（=0，该值为出厂时的缺省值），详细的设定步骤见2.4.3使用菜单设定执行器工作参数之远控方式设定远程开关量控制方式的操作：见3-2远程开关量控制1.3.2 远程自动控制在菜单H-01中，设定远控方式为模拟量控制方式（=1），详细的设定步骤见2.4.3使用菜单设定执行器工作参数之远控方式设定远程模拟量控制方式的操作：见3-3远程模拟量控制二、执行器的工作参数设置2.1按键定义1、方式钮代表的按键：确认键：方式钮从“停止”位置—>“就地”位置，以下简称按下确认键；返回键：方式钮从“停止”位置—>“远程”位置，以下简称按下返回键；2、操作钮代表的按键下移键或减键：操作钮—>“关闭”位置，以下简称按下下移键或减键；上移键或加键：操作钮—>“打开”位置，以下简称按下上移键或加键；2.2液晶显示该执行器的电气罩上配有一字段式液晶显示屏。

目录一、安全使用注意事项 (2)二、产品概述 (3)三、主要技术参数 (4)四、结构与原理 (5)五、安装 (10)六、调试与配线 (11)七、外形尺寸 (15)八、配套支架 (17)九、故障和解决办法 (20)十、订货说明 (20)1安全注意事项使用前请您认真阅读本说明书，并按说明书操作。

注意说明书中标有△的标志处，请务必遵守。

1.1电源与配线△接通电源之前，请确认电源电压与本执行器铭牌上注明的电源电压一致。

△电源配线应有足够的容量以满足执行器额定电流及启动电流的要求，否则，将可能引起配线烧坏造成事故。

△本执行器部位精密电子部件，请严格按照手册中接线图接线。

△请不要私自拆卸维修控制器，请与购买厂家或本公司联系。

△请安装地线并保持接地良好。

1.2 隔爆型执行器△选用隔爆型安装使用时，请严格遵守《中华人民国危险场所安全规程》中的规定：外接地牢固、良好；维修时先切断电源再打开护盖；连接电源的接线端子，爬电距离及电器间隙应大于8mm；定期检查密封圈的老化问题，如已经老化应及时更换。

更换零件须到生产厂家购买或与本公司联系，不得借用其他厂家零件；外壳应保持清洁，其最高表面温度不超过130℃。

1.3 露天安装△安装在露天中的执行器，在雨天不要开启护罩，请注意不要弄湿本执行器部或使其结霜。

△一旦部潮湿时，请切断电源，使其充分干燥后再接通电源。

△运转过程中请不要用手触摸电机表面，以免发生烫伤。

△本执行器不允许裸露运转，以防止机械卷入或发生触电危险。

△更换零件之前必须切断电源。

△发现生烟，异味或异常噪音时，请断电检查或与本公司联系。

2 产品概述2.1 概述3810R系列电子式执行器是以220V交流单相电源作为驱动电源，接收来自调节器控制信号(DC4-20mA或DC1-5V），实现预定角位移运动的新型执行器。

本系列执行器被用作调节阀的执行机构时，几乎具备了调节阀本身所要求的各种动作变换功能以及阀开度信号功能和手动功能。

FR一50电动执行器说明书
一、电动智能型执行器的安装方式:
1、输出驱动设备的安装连接:
电动智能型一体化执行器可以在任何位置安装使用包括户外等地方, 厂家配备的连接法兰带螺孔可以把执行器和其他设备的法兰进行连接安装,具体的安装步骤为先把连接法兰从执行器卸下卡环、支撑环后取出轴套,之后在和其他设备的法兰进行连接安装即可(为了确保密封性能我们可以在连接安装时涂抹密封剂),锐尔自控特别提醒大家安装智能一体化执行器驱动设备应当把阀门关闭后进行。

2、和阀门的连接:
-般情况下我们的电动智能型执行器可以和阀门]进行任意角度和位置的连接,我们把阀门和执行器对齐(安装螺孔相互对齐)后把执行器安放至阀门上即可,最后使用螺栓把智能一体化执行器固定在阀门上(注意应当对角拧紧)。

二、电动智能型执行器的调试方法:
1、行程执行器机械限位调整:
电动智能型一体化执行器在出厂时一般机械装置都是在完全关闭的位置,对角行程执行机构限位调整应当选择机械限位调整杆后感觉到阻力就可以了,然后记得往回转一圈后拧紧紧固螺丝即可 ,之后我们就可以进行下一步的电气行程限位调整了。

2、电气行程限位调整:
在电气行程限位调整前先必须进行电气连接,我们按照电动智能型一体化执行器安装说明书安装好各类电气连接后,我们在根据阀门的相关参数对执行器进行适当调整即可,特别注意电气行程限位调整完成后必须进行检查(查看执行器运行时电机时候能够正常工作)。

YDM系列智能型角行程电动执行机构使用说明书YDM系列智能角行程电动机执行机构。

是新一代机电一体化产品。

它引进了德国Hartbran的先进技术采用单片机处理器技术和机电一体化结构设计。

具有功能全，调试简单，防护性能好，可在恶劣环境下工作等特点。

它与蝶阀；球阀；三通阀，风门等挡板配套构成电动调节系统。

在自动控制过程和液力偶合器的调速控制中作为电动执行器调节介质流量。

广泛地适用于电力；冶金；石油；化工；轻工；矿山；食品；处理等行业。

一、YDM系列智能角行程电动执行器具有以下功能和特点：1、可接受模拟量信号或无源开关量信号，系统适应性强。

2、采用全新的封闭结构，防尘，防水性好。

(防护等级达到IP68）3、执行机构对外接线采用可拆卸端子，避免了用电烙铁现场焊接，接线方便。

导线的线芯最大为2.5(mm)2 多股软线或单股硬线均可。

4、具有中文液晶显示和4个操作按扭的面板。

对执行机构的调试和参数设置，无需打开外壳，可直接以人机对话方式进行，操作简单。

5、具有断信号保护功能。

当运行中调节信号或位置反馈信号发生断失故障时。

执行机构的输出会由停在原位或有运行到全开、全闭位。

（三种方式可以预先设定）6、执行机构处在全开或全关位置时。

输出无源常开触点各一副供控制系统选用。

触点容量为24V. DC. 2A。

7、可在-25~+70O C -25 O C~+90 O C中工作。

采用控制器与机座分体及辅助加热装置.可达-45 O C的低温环境工作。

8、机座辅助加热装置为自动温检，当外界低于-15O C时，温检自动打开装置加热,当温度高于-15O C时即停止加热。

二、型号、规格1型号意义说明型号与规格参数机型YDM20 YDM40 YDM60 YDM100 YDM160 YDM200 性能输出力矩200N·m 400N·m 600N·m 1000N·m 1600N·m 2000N·m 动作时间30 S 30 S 45 S 30 S 48 S 60 S 回转角度0~90o0~90o0~90o0~90o0~90o0~90o 电机功率40 W 90 W 90 W 120 W 140 W 140 W 整机重量11Kg 11Kg 13Kg 20Kg 22Kg 25Kg 电源AC220V 50HZ输入信号4~20mA（DC）或开关量无源接点控制输出信号4~20 mA（DC）辅助加热25W基本误差不超过±0.5%回差小于0.3%死区1%~3%可调2．YDM 系列一体化外经尺寸。

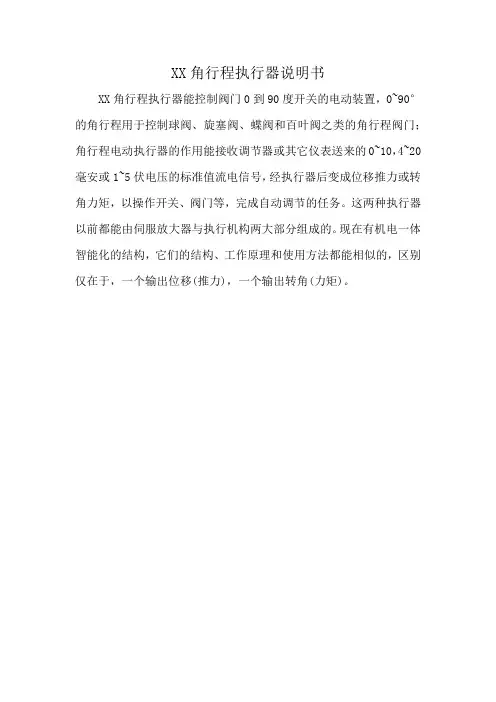

XX角行程执行器说明书
XX角行程执行器能控制阀门0到90度开关的电动装置，0~90°的角行程用于控制球阀、旋塞阀、蝶阀和百叶阀之类的角行程阀门；角行程电动执行器的作用能接收调节器或其它仪表送来的0~10，4~20毫安或1~5伏电压的标准值流电信号，经执行器后变成位移推力或转角力矩，以操作开关、阀门等，完成自动调节的任务。

这两种执行器以前都能由伺服放大器与执行机构两大部分组成的。

现在有机电一体智能化的结构，它们的结构、工作原理和使用方法都能相似的，区别仅在于，一个输出位移(推力)，一个输出转角(力矩)。

液动执行器Hydraulic Actuator杭州孚罗泰自控阀门制造有限公司Hangzhou Flowtecal Automatic Control Valve Manufacturing Co.,Ltd产品目录 Product catalog一、液动执行器简介及型号说明 Brief introduction & how to selection二、齿轮齿条式液动执行器 Gear rack type hydraulic actuator1.齿轮齿条式液动执行器1-1 F4-P系列齿轮齿条式双作用液动执行器1-2 DHA系列船用液动执行器2-1 F4-P-SR系列单齿条式单作用执行器2-2 F4-P-SRII系列双齿条单作用执行器二、拨叉式液动执行器Scotch yoke hydraulic actuator1. 拔叉式双作用液动执行器2. 拔叉式单作用液动执行器一、液动执行器简介及选型说明：Brief introduction & how to selection1. 液动执行器简介：液动执行器是以液压动力油驱动阀门开闭的阀门执行器。

根据运行方式的不同，可分为角行程液动执行器（主要控制蝶阀，球阀等0-90°旋转开启的阀门），直行程液动执行器（主要控制截止阀，闸阀等直行程开启的阀门）和多回转（Screw Down）液动执行器（需要机械自锁工况要求的阀门）。

液动执行器根据作用方式不同可分为双作用液动执行器和单作用液动执行器。

打开和关闭阀门全部是通过动力油驱动的叫双作用液动执行器；打开或者关闭通过动力油驱动，相反是通过机械复位完成动作的叫单作用液动执行器。

单作用液动执行器可实现三断保护功能（在断电，断控制信号和断动力源的情况下，可以自动关闭或者打开阀门）。

杭州Flowtecal公司研发制造的液动执行器，可以根据工作使用环境的不同，分为浸没型和非浸没型液动执行器。

浸没型液动执行器可浸没在海水下30-60米海水中工作，可长期抗海水腐蚀。

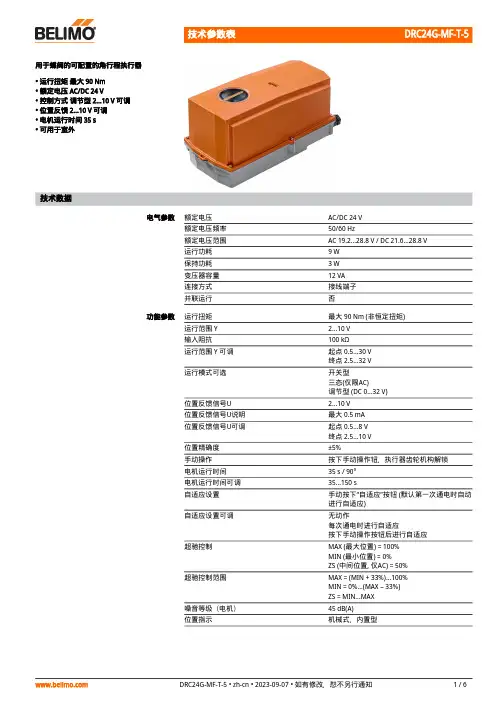

用于蝶阀的可配置的角行程执行器• 运行扭矩 最大 90 Nm• 额定电压 AC/DC 24 V• 控制方式 调节型 2...10 V 可调• 位置反馈 2...10 V 可调• 电机运行时间 35 s• 可用于室外技术数据电气参数额定电压AC/DC 24 V额定电压频率50/60 Hz额定电压范围AC 19.2...28.8 V / DC 21.6...28.8 V运行功耗9 W保持功耗 3 W变压器容量12 VA连接方式接线端子并联运行否功能参数运行扭矩最大 90 Nm (非恒定扭矩)运行范围 Y 2...10 V输入阻抗100 kΩ运行范围 Y 可调起点 0.5...30 V终点 2.5...32 V运行模式可选开关型三态(仅限AC)调节型 (DC 0...32 V)位置反馈信号U 2...10 V位置反馈信号U说明最大 0.5 mA位置反馈信号U可调起点 0.5...8 V终点 2.5...10 V位置精确度±5%手动操作按下手动操作钮，执行器齿轮机构解锁电机运行时间35 s / 90°电机运行时间可调35...150 s自适应设置手动按下“自适应”按钮 (默认第一次通电时自动进行自适应)自适应设置可调无动作每次通电时进行自适应按下手动操作按钮后进行自适应超驰控制MAX (最大位置) = 100%MIN (最小位置) = 0%ZS (中间位置, 仅AC) = 50%超驰控制范围MAX = (MIN + 33%)...100%MIN = 0%...(MAX – 33%)ZS = MIN...MAX噪音等级（电机）45 dB(A)位置指示机械式，内置型安全参数防触电保护等级IEC/EN III ，安全特低电压 (SELV)电源 UL 认证Class 2 Supply 电气防护等级IEC/EN IP66/67NEMA/UL 防护等级NEMA 4X附件UL Enclosure Type 4X EMC CE 遵循 2014/30/EUIEC/EN 认证IEC/EN 60730-1 和 IEC/EN 60730-2-14运行方式类型 1额定冲击电压0.8 kV 污染等级4环境湿度最大 95% 相对湿度，无结露环境温度-30...50°C [-22...122°F]存储温度-40...80°C [-40...176°F]维护免维护机械参数连接法兰F05重量重量 5.5 kg••••••••••••安全注意事项该设备是专为供热、通风及空调行业所设计。
