EI角行程电动执行器安装使用手册

格式：pdf
大小：1.23 MB
文档页数：8

下载文档原格式

IQM E E执行器使用说明书

High stall torque in comparison with that required to operate and seat the valve. This is essential in maintaining rated torque at depressed voltage conditions as torque varies with the square of the voltage. Rotork are able to guarantee actuator performance at –10% of nominal voltage.
Electric Motor Performance Data for IQM & IQML New Generation Modulating Actuators – 3 Phase Power Supplies
Publication number E430E Issue 1 Date of issue 04/02
*If “Boost” open torque or torque switch bypass function "At" is set the actuator can develop torque in excess of rated and may stall in attempting to unseat a jammed valve. If the actuator stalls, jammed valve protection will trip the motor within 4 seconds.
IQ Motor Design IQ motors are of a low inertia, squirrel cage induction design, reaching full speed in 3 cycles of the mains frequency. In their standard 3 phase form they are class F insulated, rated S4, 50% at specified modulating load torque. The motor torque/speed characteristic has been designed to fulfil the following requirements:

imatic电动执行器操作手册V1_17版

5
LEARN 模式......................................................................................................... 18
5.1 最重要的设定..................................................................................................................... 5.2 调整对比度........................................................................................................................ 5.3 如何设定语言..................................................................................................................... 5.4 LEARN 过程...................................................................................................................... 5.5 LEARN 菜单..................................................................................................................... 5.6 LEARN 过程最重要参数.................................................................................................... 5.7 LEARN 模式菜单结构和参数.............................................................................................

电动执行器安装作业指导书

气动及电动执行机构安装作业指导书1编制依据 (1)2作业项目概述 (1)3作业准备 (1)4作业条件 (3)5作业顺序 (3)6作业方法 (3)7工艺质量控制及计量要求 (9)8安全保证措施 (12)9安全管理、文明施工及环境保护 (16)10危险因素及控制计划清单 (19)∏应急预案 (24)12环境因素分析表 (26)13强制性条文 (26)14施工安全技术交底记录 (27)施工安全/技术交底记录 (27)1编制依据1.1《电力建设安全工作规程（火力发电厂部分）》DL 5009. 1-20141.2《施工现场临时用电安全技术规范》JGJ46-20051.3《电力建设施工技术规范》（热工仪表及控制装置篇）DL 5190. 4-20161.4《电力建设施工质量验收及评价规程》（热工仪表及控制装置篇）DL/T 5210. 4-20181.5《中华人民共和国工程建设标准强制性条文：电力工程部分》（2On年）1.6《工程建设标准强制性条文》（电力工程部分）建设部文件2013年版1.7《国家电网公司基建安全管理规定》国家电网基建[2010] 1020号L8东电三公司《职业安全健康管理体系文件》L 9东电三公司《质量管理体系文件》1.10东电三公司《环境管理体系文件》2作业项目概述1.1执行机构在控制系统中又称为终端控制元件，它是正向通路中直接改变操作变量的仪表，执行机构响应调节器来的信号或人工控制信号，并将信号转换为位移，以驱动调节机构。

1.2执行机构分二种连接方式，一是直接连接，即执行机构直接安装在调节机构上，驱动调节机构；二是间接连接，执行机构与调节机构分开安装，它们之间通过转臂及连杆连接，转臂作回转运动。

2.3本工程作业工作量主要分布在锅炉烟风系统。

3作业准备3.1人力资源配备上述人员均应具备相应资质O3.2工器具配备所选用的机械设备和工器具的状态正常，机械设备、电动工具经过仔细检查并贴有合格标签。

电动执行器操作手册

选配件 •附加限位开关......................................................................................................14 •开关位置校正......................................................................................................14 •电位器......................................................................................................14 •E65WS/DS电子式力矩控制.....................................................................................15 •作信号用的附加热控开关....................................................................................15 •4-20mA电流反馈..................................................................................................15 •单相执行器的定时器..............................................................................................15 •三相执行器的定时器..............................................................................................15

SF24A-SR 自复位型角行程执行器omeric 文档说明书

自复位型角行程执行器，调节型控制，用于控制楼宇设备装置中的风阀• 风阀尺寸约 4 m²• 运行扭矩 20 Nm• 额定电压 AC/DC 24 V• 控制方式调节型 2...10 V• 位置反馈 2...10 V技术参数电气参数额定电压AC/DC 24 V额定电压频率50/60 Hz额定电压范围AC 19.2...28.8 V / DC 21.6...28.8 V运行功耗 5 W保持功耗 3 W变压器容量7 VA连接方式电缆 1 m, 4x 0.75 mm²并联运行可以 (注意功耗)功能参数运行扭矩20 Nm扭矩自复位功能20 Nm运行范围 Y 2...10 V输入阻抗100 kΩ位置反馈信号U 2...10 V位置反馈信号U说明最大 0.5 mA位置精确度±5%运行方向可用开关选择 L / R自复位运行方向通过L/R安装选择手动操作通过手柄和锁定开关旋转角度最大 95°旋转角度说明可调，从33% 开始，以 2.5% 为单位 (有限位)电机运行时间150 s / 90°自复位运行时间<20 s @ -20...50°C / <60 s @ -30°C噪音等级（电机）40 dB(A)机械接口通用轴夹持器 10...25.4 mm位置指示机械式使用寿命最少60,000次全行程安全参数防触电保护等级IEC/EN III，安全特低电压 (SELV)电源 UL 认证Class 2 Supply电气防护等级IEC/EN IP54NEMA/UL 防护等级NEMA 2附件UL Enclosure Type 2EMC CE 遵循 2014/30/EUIEC/EN认证IEC/EN 60730-1 和 IEC/EN 60730-2-14安全参数UL 认证cULus 遵循 UL60730-1A ，UL60730-2-14 和CAN/CSA E60730-1执行器上是否印有UL 标识取决于组装线所在地，但任何情况下执行器均符合UL 标准。

el定位器说明书

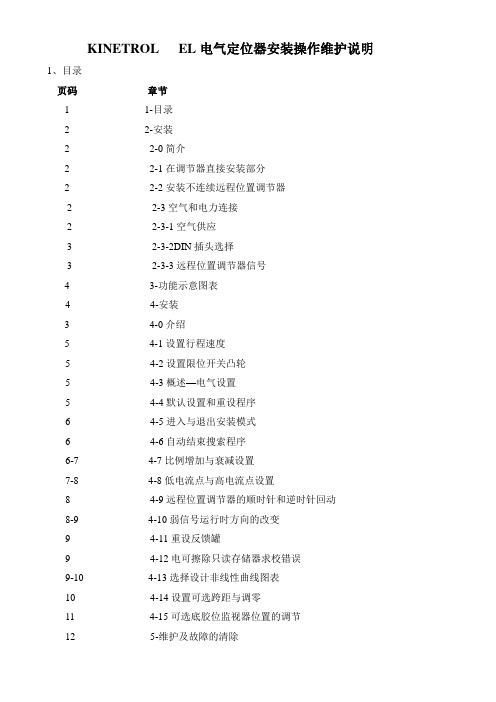

KINETROL EL电气定位器安装操作维护说明1、目录页码章节11-目录22-安装22-0简介22-1在调节器直接安装部分2 2-2安装不连续远程位置调节器2 2-3空气和电力连接2 2-3-1空气供应3 2-3-2DIN插头选择3 2-3-3远程位置调节器信号4 3-功能示意图表4 4-安装34-0介绍5 4-1设置行程速度5 4-2设置限位开关凸轮5 4-3概述—电气设置5 4-4默认设置和重设程序6 4-5进入与退出安装模式6 4-6自动结束搜索程序6-7 4-7比例增加与衰减设置7-8 4-8低电流点与高电流点设置8 4-9远程位置调节器的顺时针和逆时针回动8-9 4-10弱信号运行时方向的改变9 4-11重设反馈罐9 4-12电可擦除只读存储器求校错误9-10 4-13选择设计非线性曲线图表10 4-14设置可选跨距与调零11 4-15可选底胶位监视器位置的调节12 5-维护及故障的清除2-安装2-0介绍远程位置调节器可以用来直接安装或者准备直接安装，在转动装置上或者单独在架子上通过一些90度旋转装置来安装。

如果此远程位置调节器在执行器上准备安装，2.1和2.2章可被忽略。

2.1在调节器直接安装部分移动执行器叶片到中间运行位置使输出量如图1所示，这是防止在确定方向上出现并发问题的根本。

移动调节器的封盖，松开五个M4 槽沟顶部的螺丝保持红色塑胶输送盘在机体内。

拆开连到伺服阀上的两根金属丝，用轴等抬起整个输送盘装配。

在如图1所示的方向上将调节器机体闩紧到执行器上，要注意使O型圈在执行器出口密封的位置上。

并使执行器的轴位于孔的正中心位置。

对于07和大的样式，在执行器角落上方按图2所示逆向反斜线安装弹簧。

观测可到达调节器轴的范围，受信号区轮子分压计的正确运行方向限制，由不锈钢带驱动（见图3）.用中间范围附近的轴将输送盘/轴装配回调节器盒，在维修它的位置在中间范围附近时，“感应”一下执行器上的调节器。

EIM电动执行器TEC2000使用手册

TEC2000在调试和使用该设备前敬请仔细阅读该手册请抄记铭牌资料 EIM JOB NO. : _________ MODEL NO. : _________ SERIAL NO. : _________Table of contents 目录Table of Contents1 重要事项 11.1. 概述 (1)1.2. 安全说明 (1)1.3. 储藏和存放事项 (1)2 快速入门 22.1. 行程设置 (2)2.2. 网络设置 (6)2.3. 检查行程设置 (6)3 安装指南73.1. 准备阀杆驱动螺母 (7)3.2. 安装电动执行机构到阀门上 (8)3.3. 电气连接 (9)3.3.1. 拆下独立端子腔盖 (9)3.3.2. 电缆及穿入口的密封 (9)3.3.3. 推荐的电气端子接线 (9)3.3.4. 电缆连接 (10)3.3.5. 装回独立端子腔盖 (10)3.3.6. 外部接地保护接线 (11)3.4. DBM后备模块 – 选件 (11)3.5. 开关量输入远程控制 (12)3.6. ACM辅助控制模块 – 选件 (13)3.6.1. ACM辅助控制模块接线 (13)3.6.2. 模拟量控制接线 – 供电方式 (15)3.6.3. 外部VFD变频驱动模块接线 (17)3.6.4. 网络控制 (18)3.7. ARM辅助继电器模块的接线 (19)3.8. RDM远程模块与电动执行机构的连接 – 选件 (20)3.8.1. 使用24VDC电源供电 (20)3.8.2. 使用115/230VAC电源供电 (21)3.8.3. 2个RDM模块的连接（分别使用24VDC电源供电和115/230VAC电源供电） (21)4 操作指南224.1. LDM就地模块 (22)4.1.1. 图形显示和信息中心 (23)4.1.2. 控制旋钮和选择旋钮 (23)4.1.3. LED指示灯（发光二极管） (24)4.1.4. 显示内容 (25)4.2. RDM远程模块 (25)4.2.1. RDM远程模块和LDM就地模块之间的操作 (25)4.3. 红外钥匙 – “Clicker” (26)Table of contents4.4. 电动执行机构的初始化 (27)4.4.1. 行程设置 (27)4.4.2. 查看现有的设置 (27)4.5. LOCAL – 就地控制方式 (31)4.6. REMOTE – 远程控制方式 (31)5 定制电动执行机构参数325.1. 进入SETUP参数设置模式 (32)5.2. 行程设置 (33)5.3. 改变显示 (33)5.4. 显示设备参数 (35)5.5. 更改参数设置 (36)5.5.1. 输入密码 (37)5.5.2. 电动执行机构设置 (37)5.5.3. 行程设置 (39)5.5.4. 开关量输入设置 (40)5.5.5. 开关量输出设置 (41)5.5.6. 运动禁止和ESD紧急关断设置 (45)5.5.7. 双速计时器设置 (46)5.5.8. 模拟量控制设置（Futronic - ACM 辅助控制模块） (48)5.5.9. 网络控制设置（CAM 通讯模块和Controlinc - ACM 辅助控制模块） (52)5.5.10. 工位号设置 (55)5.5.11. 密码设置 (56)5.5.12. 重新载入工厂设置 (56)6 故障诊断及排除576.1. 故障分析及排除 (57)6.2. 显示自诊断信息 (58)6.2.1. 显示报警日志 (59)6.2.2. 显示力矩趋势记录 (60)6.2.3. 显示历史力矩记录 (60)6.2.4. 显示操作日志 (61)6.2.5. 显示历史操作记录 (62)6.2.6. 显示硬件状态 (63)7 设备维护647.1. 维护时间表 (64)7.2. 润滑 (64)7.3. 压力释放阀 (64)7.4. 更换熔断保险 (65)7.5. 更换Clicker“红外钥匙”的电池 (65)重要：EIM公司在此使用手册的编撰及修订时已经考虑了多方面的使用和应用，然而EIM公司不保证手册内容无任何错误，也无法对误操作或使用本手册而导致的产品损坏负责。

角行程执行器说明书

目录一、安全使用注意事项 (2)二、产品概述 (3)三、主要技术参数 (4)四、结构与原理 (5)五、安装 (10)六、调试与配线 (11)七、外形尺寸 (15)八、配套支架 (17)九、故障和解决办法 (20)十、订货说明 (20)1安全注意事项使用前请您认真阅读本说明书，并按说明书操作。

注意说明书中标有△的标志处，请务必遵守。

1.1电源与配线△接通电源之前，请确认电源电压与本执行器铭牌上注明的电源电压一致。

△电源配线应有足够的容量以满足执行器额定电流及启动电流的要求，否则，将可能引起配线烧坏造成事故。

△本执行器部位精密电子部件，请严格按照手册中接线图接线。

△请不要私自拆卸维修控制器，请与购买厂家或本公司联系。

△请安装地线并保持接地良好。

1.2 隔爆型执行器△选用隔爆型安装使用时，请严格遵守《中华人民国危险场所安全规程》中的规定：外接地牢固、良好；维修时先切断电源再打开护盖；连接电源的接线端子，爬电距离及电器间隙应大于8mm；定期检查密封圈的老化问题，如已经老化应及时更换。

更换零件须到生产厂家购买或与本公司联系，不得借用其他厂家零件；外壳应保持清洁，其最高表面温度不超过130℃。

1.3 露天安装△安装在露天中的执行器，在雨天不要开启护罩，请注意不要弄湿本执行器部或使其结霜。

△一旦部潮湿时，请切断电源，使其充分干燥后再接通电源。

△运转过程中请不要用手触摸电机表面，以免发生烫伤。

△本执行器不允许裸露运转，以防止机械卷入或发生触电危险。

△更换零件之前必须切断电源。

△发现生烟，异味或异常噪音时，请断电检查或与本公司联系。

2 产品概述2.1 概述3810R系列电子式执行器是以220V交流单相电源作为驱动电源，接收来自调节器控制信号(DC4-20mA或DC1-5V），实现预定角位移运动的新型执行器。

本系列执行器被用作调节阀的执行机构时，几乎具备了调节阀本身所要求的各种动作变换功能以及阀开度信号功能和手动功能。

EI电动执行器安装使用手册

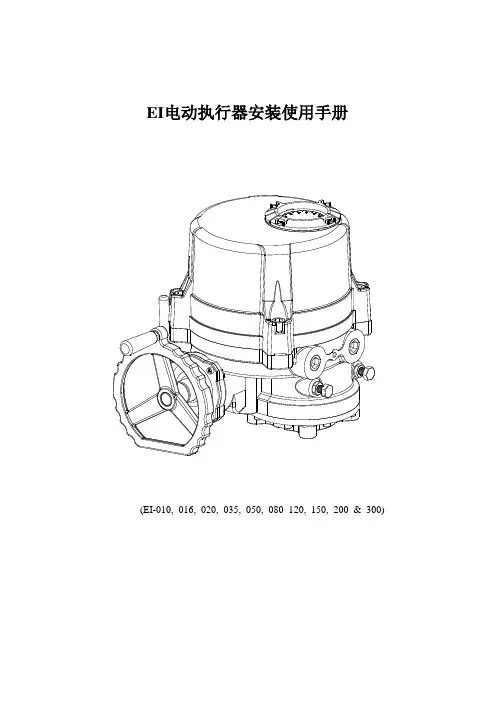

EI电动执行器安装使用手册(EI-010, 016, 020, 035, 050, 080 120, 150, 200 & 300)目录非常感谢购买我们的EI系列电动执行器！为了安全正确地使用，请认真阅读本手册并妥善保管以备参考。

重要提示：本手册可能因产品改进而不经个别通知即变更内容。

1. 在执行器使用前收到EI执行器后，请检查执行器的一切是否与所订购的一致。

用户可以按随附的检测报告、铭牌和电气接线图（在执行器内部）检查。

1)外观检查：表面涂层，指示器、手轮等2)参数：用户可以按检测报告和铭牌检查执行器是否符合所用用途的参数要求。

3)选项：检查是否所有选项都正确。

4)检查电气参数是否正确（在执行器内部的接线图，铭牌）5)检查电源是否正确。

6)检查说明书、检测报告（质保证）和电气接线图是否提供。

如有任何瑕疵，请立刻联系当地经销商解决或更换。

2.EI 执行器1)外部部件EI0100 ~ EI1100EI1500 ~ EI30002) 内部部件EI0160 ~ EI1100EI1500 ~ EI3000CAPACITORTERMINAL BLOCK ASSEMBLYMOTORTORQUE SWITCH ASSEMBLYLIMIT SWITCH ASSEMBLYPOTENTIOMETER ASSEMBLYCAPACIT TERMINAL BLOCK ASSEMBLYMOTOR外壳Weather proof enclosure IP67, NEMA 4 AND 4X, O-RING密封主电源110/220V AC 1Ph, 380/440V AC 3Ph 50/60Hz, ±10%控制电源110/220V AC 1Ph 50/60Hz, ±10%占空比（开关型）S2, 20~50% 最大30分钟占空比（调节型）S4, 30~50%, 300~1200starts/hour电机鼠笼式感应电机限位开关开/关, SPDT, 250V AC 10A额定扭矩开关开/关, SPDT, 250V AC 10A额定(EI0100除外)停机保护（温度）内置热保护，开150℃±5℃/ 关97℃±15℃行程角度90˚±5˚(0˚~100˚)位置指示器带指示箭头的圆盘离合手柄可分离自锁由双蜗轮蜗杆提供（无制动）机械止动螺栓每个行程终端（开和关）各1个，外部可调加热器5W (110/220V AC) 抗冷凝电缆接口2- PF3/4”螺孔润滑EP 型润滑油端子排螺孔与推杆型（装有弹簧）环境温度-20℃~+70℃(电路板选项除外)环境湿度90%RH Max, (无冷凝)绝缘强度1500V AC 1分钟绝缘电阻500V DC 30M Ohm抗振动X Y Z 10g, 0.2~34Hz, 30分钟外部涂层干粉(聚酯)4)特性与结构(1) 概述：EI 系列执行器是设计用于90度回转用途比如挡板，球阀、旋塞阀、蝶阀与其它设备的。

电动执行器使用说明书

电动执行器使用说明书-CAL-FENGHAI.-(YICAI)-Company One1
DF-A-I电动执行器使用说明
简介：DF-A-I型电动执行器是配用调节阀及电动开闭件的执行机构，通过90度的转角行程达到自动开启、关闭调节阀门，它具有电动与手动切换、远近距离操作功能、造型美观调节性能好、反馈信号准确、安装方便等优点，能适用于我们的开度大小，风机连锁温度控制等配套使用。

安装与调试：
外形尺寸：155*85*70
连接轴轴高阀体上面（装夹子85mm，不装夹子65mm），然后将执行器设置在关闭终点拧紧螺丝及定位螺钉即可，执行器的运转方向为逆时针关，顺时针开（如有特殊要求订货时说明）。

调试时如被执行件到达终点机构才能停止，应松开坚固螺丝，使其运转在终点再重新坚固。

技术参数：电源 AC220V50Hz功耗7W环境温度-10+50度
AC24V 控制阀门面积≤1㎡，工作制度50%
DC24V 力矩16Nm 运行时间50S（0-90℃）
2。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

110/220V AC 1Ph 50/60Hz, ±10% S2, 20～50% 最大 30 分钟
S4, 3050%, 300～1200 次/小时鼠笼式感应电机
开/关, 2*SPDT, 250V AC 10A 开/关, 2*SPDT, 250V AC 10A (EI0100 无扭矩开关)
内置热保护，开 150℃±5℃/ 关 97℃±15℃ 90˚±5˚(0˚～100˚) 带指示箭头的圆盘可手/自动切换蜗轮蜗杆自锁
2) 电气接线 ① 确认电气参数，如电源、接线等是否正确。 ② 严格按照执行器随机所附接线图接线（务必提供电源给加热器以保持执行器内部干爽）。 ③ 确保接线安全、可靠。 ④ 为防止相互间的干扰，请为每台执行器提供独立电源。 ⑤ 确保执行器内部清洁无杂质。
3) 相序检查 ① 三相电源首次供电或主电源相序变化时应检查执行器转动方向。如果运行方向错误，则限位开关不起作用，导致卡堵损坏或电机过热。 ② 手动将执行器置于 50%开（或关）位置，给执行器供电，确认转动方向。如果执行器按照信号方向运行，则相序正确。但如果相反，互换 3 根电源线中的任意 2 根，再次确认。
8.注意事项
1) 选择执行器时应根据阀门最大扭矩加30%以上的安全余量。例如，阀门最大扭矩为90Nm，则推荐执行器扭矩约117Nm以上。
2) 选择执行器可选项前敬请咨询。 3) 在电气接线后，确保电缆接口密封性能。 4) 在使用执行器前，仔细查阅本手册，根据说明操作。 5) 保管：保持执行器干燥清洁阴凉。 6) 发生故障时请勿随意拆卸执行器，务必参考下面的故障排查表，或咨询厂商。 7) 如果需要修理或维护，请确认型号规格、序列号和当前状况后通知厂商。
深深
深深
深深
深
深
5）驱动轴套
深深
EI010
EI016～025
EI035～050
EI080～120
3
3.安装示意图
EI200～300
EI600～900
4.设置
1）手轮操作 ① 向手轮方向拉动手柄，直到手柄竖直。 ② 如果手柄未直立，缓慢转动手轮，同时拉动切换手柄。 ③ 顺时针为关闭方向，逆时针为打开方向。 ④ 通电后，手柄自动切换到电动模式。注意：手动模式转换为电动模式时，不能外力强行切换！
如有任何疑议，请立刻联系当地经销商解决或更换。
2. EI 执行器
1) 外部和内部部件
顶盖手轮
电气接口
主体机械限位
驱动轴套连接法兰
EI010～EI300 如上
切换手柄
指示器视窗连接螺栓
电气接口
驱动轴套
连接法兰
EI600～EI900 如上
接线端子
EI016～EI300 如上
1
EI600～EI900 如上
6
4）试运行 ① 在运行前务必先检查执行器转动方向。 ② 检查限位开关和扭矩开关的功能、指示器的方向、空间加热器。 ③ 确认切换手柄的动作正常。 ④ 检查控制面板上的指示灯。 ⑤ 试运行后，请务必拧紧顶盖上的 4 个螺栓，确保密封。
7.卡堵
如果执行器动作方向错误，超过电限位，内部蜗轮碰到机械限位螺栓，互相咬合，这称为卡堵，执行器无法动作。请按下述方式解决： 1) 断开电源 2) 如果在关闭位置发生卡堵。把关闭止动螺栓拧出约2～3圈。 3) 拉动手柄放在手动位置，逆时针转动手轮直到50%开位置。 4) 检查电源相序，排除卡堵原因，并重设机械限位及电限位。 5) 如果在开位置发生卡堵，步骤同关闭。
⑨ 限位开关（电限位）位置连续并准确。限位开关的凸轮设定简便。
⑩ 扭矩开关防止在过载条件下阀门和执行器损坏。一旦执行器过载，扭矩开关动作切断电机电源，
执行器立刻停下。开/关两个方向各装有 1 个扭矩开关。扭矩开关由工厂设定，不能随
意调整。
⑪ 加热器防止执行器内部的冷凝水引起损坏。
⑫ 机械限位螺栓在关和开两个方向各装有 1 个机械限位螺栓，防止运行中执行器超行程。
3) 特性与结构 ① 概述： EI 系列执行器是设计用于 90 度回转设备，如风门，球阀、旋塞阀、蝶阀等。 ② 扭矩范围最小 100Nm，最大 9000Nm。 ③ 材质硬质阳极化铝合金，外部涂层为环氧粉末，抗腐蚀，适用于恶劣的条件。外壳符合防爆（可选）和 IP67 标准（可选 IP68）。 ④ 密封密封由双 O 形圈系统实现。
每个行程终端（开和关）各 1 个，外部可调 5W (110/220V AC) 防冷凝 2- PF3/4” 螺孔 EP 型润滑油弹簧型接线端子
-20℃～+70℃(电路板选项-10℃～+60℃) 90%RH Max, (无冷凝) 1500V AC 1 分钟 500V DC 30MΩ
X Y Z 10g, 0.2～34Hz, 30 分动操作，转动手轮使阀门运行到全关（全开）位置。
4
② 松开凸轮片紧定螺栓，顺时针（逆时针）转动CLS（OLS）凸轮片，使凸轮可以碰到关闭（或打开）限位开关，听到 “咔咔”响声后，锁紧紧定螺栓。
3）机械限位螺栓设定 ① 在手动操作前，松开机械限位螺栓的两个紧固螺母，把机械限位螺栓旋出3～4圈。 ② 手动使执行器运行到全关位置，听到电限位开关“咔咔”响声后，停止转动。 ③ 旋入关方向机械限位螺栓，直到不能再往前，再把关方向机械限位螺栓旋出2～3圈，拧紧紧固螺母。 ④ 开方向机械限位螺栓设置同上。
2) 标配参数（开关式）
外壳主电源控制电源负载率（开关型）负载率（调节型）电机限位开关扭矩开关过热保护行程位置指示器切换手柄自锁机械限位螺栓加热器电气接口润滑接线端子环境温度环境湿度绝缘强度绝缘电阻抗振动外部涂层
IP67（NEMA 4 4X & 6）, O 型圈密封 110/220V AC 1Ph, 380/440V AC 3Ph 50/60Hz, ±10%
5.执行器在管道上的推荐安装
1) 执行器在管道上的位置见右图
2) 执行器的安装方向 ① 除倒置安装外无限制，推荐安装方向为电缆接口朝向地面方向，以保证防水功能，使手轮在正面，以方便手动操作。 ② 留出维护空间。
5
6.电气接线
1) 接线前 ① 电缆接口为PF3/4”螺孔，在出厂前用堵头密封, 如果不使用该接口，请保持原状。 ② 请务必在接线时使用对应执行器防护等级的防水或防爆接头。 ③ 如果用户使用不符合要求的配件，工厂不能保证执行器的整体防护性能。
1）内部与外部部件 …………………………………………………………………………… 1 2) 标配参数（开关型） ………………………………………………………………………… 2 3) 特性与结构 ………………………………………………………………………………… 2 4) 安装法兰(ISO5211 标准) …………………………………………………………………… 3 5) 驱动轴套 …………………………………………………………………………………… 3 3.安装示意图 …………………………………………………………………………………… 4 4. 设置 …………………………………………………………………………………………… 4 1）手轮操作 …………………………………………………………………………………… 4 2) 限位开关设定 ……………………………………………………………………………… 4 3) 机械限位螺栓设定………………………………………………………………………… 5 4）指示器设定………………………………………………………………………………… 5 5) 正作用执行器设定方法…………………………………………………………………… 5 5. 执行器在管道上的推荐安装………………………………………………………………… 5 1) 执行器在管道上的位置 …………………………………………………………………… 5 2) 执行器的安装方向 ………………………………………………………………………… 5 6. 电气接线 ……………………………………………………………………………………… 6 1) 接线前 ……………………………………………………………………………………… 6 2) 电气接线 …………………………………………………………………………………… 6 3) 相序检查 …………………………………………………………………………………… 6 4) 试运行(电气) ……………………………………………………………………………… 6 7. 卡堵 …………………………………………………………………………………………… 6 8．注意事项 ……………………………………………………………………………………… 6
2
⑤ 切换手柄拉动手柄，可转换为手动；通电，离合器自动复位到电动模式。
⑥ 自锁使用 2 级双蜗轮，防止流体的作用力引起的动作，断电时能保持阀门位置。另外蜗轮蜗杆
传动效率高，噪音低，故障少。
⑦ 手轮操作者可以很方便地手动操作执行器。
⑧ 电机高输出功率、高效率。内置热保护器，防止电机过热损坏。
非常感谢购买我们的EI系列电动执行器！
为了安全正确地使用，请认真阅读本手册并妥善保管以备参考。
重要提示：本手册可能因产品改进变更而不通知。
1. 执行器使用前
1) 外观检查：收到产品后，请检查执行器表面涂层、指示器、手轮等 2) 参数、选项：用户可以根据铭牌及电气接线图检查执行器是否符合订货要求。 3) 检查说明书和电气接线图是否齐全。
⑬ 指示器连续指示阀门当前位置。
⑭ 接线端子弹簧型压紧型接线端子，抗震。
⑮ 接线分色接线，简单明了。
⑯ 连接安装法兰符合 ISO5211 标准。可拆卸驱动轴套加工简单，连接方便。
⑰ 润滑使用 Moly EP 型润滑油。
⑱ 其它 EI 通过各种严格的检测，保证高性能、高质量。
4）安装法兰（ISO5211标准）
