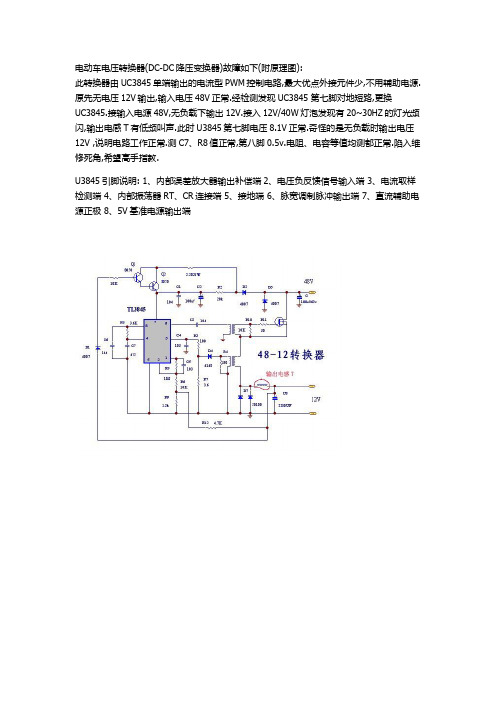

电动车电压转换器(DC-DC降压变换器)故障如下(附原理图):
此转换器由UC3845单端输出的电流型PWM控制电路,最大优点外接元件少,不用辅助电源.原先无电压12V输出,输入电压48V正常.经检测发现UC3845 第七脚对地短路,更换
UC3845.接输入电源48V,无负载下输出12V.接入12V/40W灯泡发现有20~30HZ的灯光频闪,输出电感T有低频叫声.此时U3845第七脚电压8.1V正常.奇怪的是无负载时输出电压12V ,说明电路工作正常.测C7、R8值正常,第八脚0.5v.电阻、电容等值均测都正常.陷入维修死角,希望高手指教.
U3845引脚说明: 1、内部误差放大器输出补偿端2、电压负反馈信号输入端 3、电流取样检测端 4、内部振荡器RT、CR连接端 5、接地端 6、脉宽调制脉冲输出端 7、直流辅助电源正极 8、5V基准电源输出端
一般电动车转换器电压不足12V，通常只有11.5V、有的甚至是10.5V，严重影响大灯的正常发挥！仪表盘也暗淡无光。
近日找到一张转换器电路图，经研究，发现改装很容易，只需加一只电阻花2分钱成本，就可以达到你想要的电压，在此只说2种电压改装过程、14V和12.8V。
改装原理：通过用分压的方法降低反馈点的取样电压（电路中4K7与30K并联点、再通过1K2到地，这个1K2电阻两端就是改装点，在其上面并联一个3.9K电阻，可输出14V、并6.8K的，可得12.8V），即集成块TL3845第2脚的输入电压，使第6脚输出脉冲变宽，控制P75导通时间，从而使输出电压增高，反之亦然。
现将改装过程发上来，与大家共享！（注：这张电路图是大部份转换器的代表图，
36V~48V车通用）。
今以应用最广泛的以PIC16F72为智能控制中心，350W的整机电路为例,整机电路如图1：(原文件名:1.gif)图1:350W整机电路图整机电路看起来很复杂，我们将其简化成框图再看看：(原文件名:2.gif)图2:电路框图电路大体上可以分成五部分：一、电源稳压，供应部分；二、信号输入与预处理部分；三、智能信号处理，控制部分；四、驱动控制信号预处理部分；五、功率驱动开关部分。
下面我们先来看看此电路最核心的部分：PIC16F72组成的单片机智能处理、控制部分，因为其他电路都是为其服务或被其控制，弄清楚这部分，其它电路就比较容易明白。
(原文件名:3.gif)图3:PIC16F72在控制器中的各引脚应用图我们先来简单介绍一下PIC16F72的外部资源：该单片机有28个引脚，去掉电源、复位、振荡器等，共有22个可复用的IO口，其中第13脚是CCP1输出口，可输出最大分辨率达10BIT的可调PWM信号，另有AN0-AN4共5路AD模数转换输入口，可提供检测外部电路的电压，一个外部中断输入脚，可处理突发事件。
内部软件资源我们在软件部分讲解，这里并不需要很关心。
各引脚应用如下：1：MCLR复位/烧写高压输入两用口2：模拟量输入口：放大后的电流信号输入口，单片机将此信号进行A-D转换后经过运算来控制PWM的输出，使电流不致过大而烧毁功率管。
正常运转时电压应在0-1.5V左右3：模拟量输入口：电源电压经分压后的输入口，单片机将此信号进行A-D转换后判断电池电压是否过低，如果低则切断输出以保护电池，避免电池因过放电而损坏。
正常时电压应在3V以上4：模拟量输入口：线性霍尔组成的手柄调速电压输入口，单片机根据此电压高低来控制输出给电机的总功率，从而达到调整速度的目的。
5：模拟/数字量输入口：刹车信号电压输入口。
可以使用AD转换器判断，或根据电平高低判断，平时该脚为高电平，当有刹车信号输入时，该脚变成低电平，单片机收到该信号后切断给电机的供电，以减少不必要的损耗。
电动车充电器原理及维修技巧常见故障1：电源不启动:插电源，大电容有300V电压、拔掉电源再次测量大电容2端还是300V电压不下降。
给电容放电后，将启动电阻换掉即可。
启动电阻在电源输入局部，阻值150K，功率2W，2: 电源不启动:插电，大电容2端有300V电压，拔掉电源，大电容电压渐渐下降，将电路板全部检查是否有脱焊的现象，补焊完成后，将3842换成新的，通电试机即可，欧。
3W功率。
接在输出线的负极端，将此电阻换新即可，4：输出电压高，通电，电压高于70多V，充电不转灯，先将电路板补焊一遍，再次试机，假设还是电压高，请更换光电耦合器、再次试机、还是输出高，更换431基准稳压器，再次试机5：吱吱叫，发热，充电缺乏:通电测量大电容电压，只要低于300V，一般电容失效，更换即可，6：严重发热，请将风扇换新即可，7：输出电压不稳定，先将电路板补焊一遍，后试机，然后将输出端电容63V470UF电容换新试机即可，8：充电不转灯，用检测仪测试各项数据，然后将358或者324换新试机，9：充电不稳定，有时候能充，有时候不能冲，用测试仪检测各项数据，然后将输入输出电源线，全部换新，补焊线路板试机10：通电烧保险：先检测功率管击穿没有，没有的话将4个整流二极管全部换新，试机，11：通电无输出，通电试机，大电容2端有300V电压，且渐渐下降，首先检测输出端大二极管击穿没有，补焊，再次试机12：通电亮2个红灯:通电试机，空载电压是否正常，然后将358或324换新试机，13：通电无输出，能正常启动，指示灯正常，先将输出线换新，对于有继电器的充电器直接短路继电器试机，14：通电闪灯，请补焊变压器各引脚，然后试机，假设照旧，请检查431、光电耦合器、输出局部各二极管是否短路，变压器磁芯是否松动，电源输入局部10欧小电阻是否开路。
或代换3842再次试机15：充电不转灯，先用测试仪检测各项数据，一般充新电池电压不高于59.5，充半年左右电池不高于58.8，为正常，高于此电压可能不转灯16：输出电压低：补焊线路板。

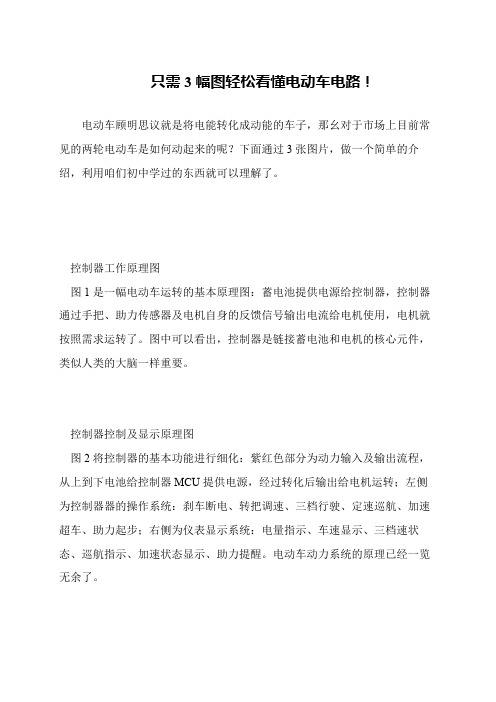

只需3幅图轻松看懂电动车电路！
电动车顾明思议就是将电能转化成动能的车子，那幺对于市场上目前常见的两轮电动车是如何动起来的呢？下面通过3张图片，做一个简单的介绍，利用咱们初中学过的东西就可以理解了。
控制器工作原理图
图1是一幅电动车运转的基本原理图：蓄电池提供电源给控制器，控制器通过手把、助力传感器及电机自身的反馈信号输出电流给电机使用，电机就按照需求运转了。
图中可以看出，控制器是链接蓄电池和电机的核心元件，类似人类的大脑一样重要。
控制器控制及显示原理图
图2将控制器的基本功能进行细化：紫红色部分为动力输入及输出流程，从上到下电池给控制器MCU提供电源，经过转化后输出给电机运转；左侧为控制器器的操作系统：刹车断电、转把调速、三档行驶、定速巡航、加速超车、助力起步；右侧为仪表显示系统：电量指示、车速显示、三档速状态、巡航指示、加速状态显示、助力提醒。
电动车动力系统的原理已经一览无余了。
电动车控制器原理及电路图2008-10-29 15:27控制器原理及电路图车用电机控制器近年来的发展速度之快，使人难以想象，操作上越来越“傻瓜”化，而显示则越来越复杂化。
比如，车速的控制已经发展到“巡航锁定”；驱动方面，有的同时具有电动性能和助力功能，如果转换到助力状态，借助链条张力测力器，或中轴扭力传感器，只要用脚踏动脚蹬，便可执行助力或确定助力的大小。
这期本刊开始给您讲述控制器的知识，让您对控制器有一个更全面的了解。
一、控制器与保护功能（一）控制器简介简略地讲控制器是由周边器件和主芯片（或单片机）组成。
周边器件是一些功能器件，如执行、采样等，它们是电阻、传感器、桥式开关电路，以及辅助单片机或专用集成电路完成控制过程的器件；单片机也称微控制器，是在一块集成片上把存贮器、有变换信号语言的译码器、锯齿波发生器和脉宽调制功能电路以及能使开关电路功率管导通或截止、通过方波控制功率管的的导通时间以控制电机转速的驱动电路、输入输出端口等集成在一起，而构成的计算机片。
这就是电动自行车的智能控制器。
它是以“傻瓜”面目出现的高技术产品。
控制器的设计品质、特性、所采用的微处理器的功能、功率开关器件电路及周边器件布局等，直接关系到整车的性能和运行状态，也影响控制器本身性能和效率。
不同品质的控制器，用在同一辆车上，配用同一组相同充放电状态的电池，有时也会在续驶能力上显示出较大差别。
（二）控制器的型式目前，电动自行车所采用的控制器电路原理基本相同或接近。
有刷和无刷直流电机大都采用脉宽调制的PWM控制方法调速，只是选用驱动电路、集成电路、开关电路功率晶体管和某些相关功能上的差别。
元器件和电路上的差异，构成了控制器性能上的不大相同。
控制器从结构上分两种，我们把它称为分离式和整体式。
1、分离式所谓分离，是指控制器主体和显示部分分离（图4-22、图4-23）。
后者安装在车把上，控制器主体则隐藏在车体包厢或电动箱内，不露在外面。
电动车充电器原理及带电路图维修创世纪-电脑配件及耗材平价店/电动车充电器原理及维修常用电动车充电器根据电路结构可大致分为两种。
第一种是以uc3842驱动场效应管的单管开关电源，配合LM358双运放来实现三阶段充电方式。
其电原理图和元件参数见图表1）图表 1220v交流电经T0双向滤波抑制干扰，D1整流为脉动直流，再经C11滤波形成稳定的300V左右的直流电。
U1 为TL3842脉宽调制集成电路。
其5脚为电源负极，7脚为电源正极，6脚为脉冲输出直接驱动场效应管Q1(K1358) 3脚为最大电流限制，调整R25(2.5欧姆)的阻值可以调整充电器的最大电流。
2脚为电压反馈，可以调节充电器的输出电压。
4脚外接振荡电阻R1,和振荡电容C1。
T1为高频脉冲变压器，其作用有三个。
第一是把高压脉冲将压为低压脉冲。
第二是起到隔离高压的作用，以防触电。
第三是为uc3842提供工作电源。
D4为高频整流管（16A60V）C10为低压滤波电容,D5为12V稳压二极管， U3(TL431)为精密基准电压源，配合U2(光耦合器4N35) 起到自动调节充电器电压的作用。
调整w2(微调电阻)可以细调充电器的电压。
D10是电源指示灯。
D6为充电指示灯。
R27是电流取样电阻（0.1欧姆，5w）改变W1的阻值可以调整充电器转浮充的拐点电流（200－300 mA）。
通电开始时，C11上有300v左右电压。
此电压一路经T1加载到Q1。
第二路经R5,C8,C3, 达到U1的第7脚。
强迫U1启动。
U1的6脚输出方波脉冲，Q1工作，电流经R25到地。
同时T1副线圈产生感应电压，经D3,R12给U1提供可靠电源。
T1输出线圈的电压经D4,C10整流滤波得到稳定的电压。
此电压一路经D7（D7起到防止电池的电流倒灌给充电器的作用）给电池充电。
第二路经R14,D5,C9, 为LM358(双运算放大器，1脚为电源地，8脚为电源正)及其外围电路提供12V工作电源。
常用电动车充电器根据电路结构可大致分为两种。
第一种是以uc3842驱动场效应管的单管开关电源，配合LM358双运放来实现三阶段充电方式。
其电原理图和元件参数见图表1）图表 1220v交流电经T0双向滤波抑制干扰，D1整流为脉动直流，再经C11滤波形成稳定的300V左右的直流电。
U1 为TL3842脉宽调制集成电路。
其5脚为电源负极，7脚为电源正极，6脚为脉冲输出直接驱动场效应管Q1(K1358) 3脚为最大电流限制，调整R25(2.5欧姆)的阻值可以调整充电器的最大电流。
2脚为电压反馈，可以调节充电器的输出电压。
4脚外接振荡电阻R1,和振荡电容C1。
T1为高频脉冲变压器，其作用有三个。
第一是把高压脉冲将压为低压脉冲。
第二是起到隔离高压的作用，以防触电。
第三是为uc3842提供工作电源。
D4为高频整流管（16A60V）C10为低压滤波电容,D5为12V 稳压二极管，U3(TL431)为精密基准电压源，配合U2(光耦合器4N35) 起到自动调节充电器电压的作用。
调整w2(微调电阻)可以细调充电器的电压。
D10是电源指示灯。
D6为充电指示灯。
R27是电流取样电阻（0.1欧姆，5w）改变W1的阻值可以调整充电器转浮充的拐点电流（200－300 mA）。
通电开始时，C11上有300v左右电压。
此电压一路经T1加载到Q1。
第二路经R5,C8,C3, 达到U1的第7脚。
强迫U1启动。
U1的6脚输出方波脉冲，Q1工作，电流经R25到地。
同时T1副线圈产生感应电压，经D3,R12给U1提供可靠电源。
T1输出线圈的电压经D4,C10整流滤波得到稳定的电压。
此电压一路经D7（D7起到防止电池的电流倒灌给充电器的作用）给电池充电。
第二路经R14,D5,C9, 为LM358(双运算放大器，1脚为电源地，8脚为电源正)及其外围电路提供12V工作电源。
D9为LM358提供基准电压，经R26,R4分压达到LM358的第二脚和第5脚。
爱玛电动车充电器电路图（绿广牌）该电路使用可直接驱动MOS FET开关管的单端驱动器KA3842和双运算放大器LM358P构成。
KA3842在稳定输出电压的同时，还具有负载电流控制功能，因而常称其为电流控制型开关电源驱动器，用于充电器此功能具有独特的优势，只用极少的外围元件即可实现恒压输出，同时还能控制充电电流。
尤其是KA3842可直接驱动MOS FET管的特点，可以使充电器的可靠性大幅提高。
1，市电变换.市电输入经桥式整流后，形成约300V直流电压，300V电压一路通过开关变压器初级绕组加到开关管8N60的D极为它供电，另一路经150K1W电阻给KA3842供电端7脚外接47uF 电容充电,当7脚电压达到16V时,KA3842开使工作,由KA3842的6脚输出激励脉冲信号来驱动开关管8N60,此时开关变压器次级产生相应的脉冲电压.2,稳压控制.该电路的稳压控制电路由KA3842,误差取样电路TL431和光电耦合器817构成,当电源电压输出过高导致TL431的控制极1脚电压高于2.5V时TL431将控制光电耦合器817导通,从而导致KA3842的1脚电位降低,KA3842输出激励脉冲占空比减小,开关电源输出电压降低,若电源电压输出过低时控制过程相反.3,充电显示控制.当负载充电时,双运算放大器LM358P的5脚电位通过取样电阻3W0.1的取样将高于6脚电位,这时7脚输出高电位,充电指示灯红灯亮,风扇开使运转,同时7脚的高电位导致8脚输出低电位,此时5V稳压管不起作用,充电饱和指示灯绿灯不亮.当负载充足电时,双运算放大器LM358P的5脚电位通过取样电阻3W0.1的取样将低于6脚电位,这时7脚输出低电位,充电指示灯红灯灭,风扇停止运转,同时7脚的低电位导致8脚输出高电位,此时5V稳压管通过24K 电阻向TL431控制脚供电,导致开关电源整体输出有所下降,进入涓流充电状态,充电饱和指示灯绿灯亮.。
电动车电源转换器电路图 3845内部结构及引脚功能 工作原理： 本图是根据实物剖析而来，电源经D2、R1为IC1提供+12V左右的电压，6脚输出脉冲经C4和变压器耦合后驱动Q1振荡，当Q1导通后输出电流通过L经C9滤波后向负载供电，当Q1截止时，变压器式电感B3磁能转变为电能，其极性左负右正，续流二极管D4导通，电流通过二极管继续向负载供电，使负载得到平滑的直流，当输出电压过低或过高时，从电阻R11、R10、R9组成的分压电路中得到取样电压送到IC1 2脚与内部2.5V基准电压比较后控制Q1导通脉宽，从而使输出电压得到稳定。当负载电流发生短路或超过8A时，IC1 3脚电压的上升会控制脉宽使Q1截止，以确保Q1的安全。 C8和R7构成振荡时间常数，本电路的振荡频率为65KHz，其计算公式为下：
①误差放大器输出/补偿 ②电压反馈输入 ③电流取样输入 ④振荡电路时间常数 ⑤地 ⑥开关管驱动脉冲输出 ⑦电源 ⑧5V基准电压一般与振荡器相接
这是低电平刹车线路图 这是高电平刹车线路图 以上两个就是电动车整车线路图（简易） 电动车刹把原理详解 刹把的作用就是当刹车时，控制器检测到刹车信号，无论在什么状态下都断开电机供电，分为：机械常开，机械常闭，电子常高，电子常低。电子刹把是采用开关型霍尔元件的，所以有3条引线：电源（5V），信号，地。在不刹车时有输出高低之分，所以叫常高，常低。现在市场上常用电子常高刹把。机械刹把的缺点是防水性能不好，长时间使用易发生接触不良，可靠性低，一般使用一年多，但价格便宜，电子刹把防水性能好，长时间使用不会有接触不良现象，但价格稍高，刹把有长线（1200MM）和短.（450MM）线之分，与不同车型配套使用。电子刹把供电电压范围为：4.5V-24V（与电机霍尔电压相同）。机械常开刹把和电子常高刹把都可以直接并联工作的（或门），而机械常闭刹把则串联工作（与门），电子常低刹把则用附加电路（电子开关线路）工作。 如何改刹把？ 电子刹把与机械刹把的区别就在于：电子刹把的刹车开关是由霍尔元件和磁钢组成的，其原理和无刷电机的霍尔一样，都是开关型的，霍尔元件靠感应磁钢的位置来输出高低电平信号，如捏住刹把后，霍尔元件和磁钢位置对应准确，输出高电平信号，信号驱动控制器内部的电子开关电路（ＮＰＮ三极管组成），将转速信号与地旁路．还有一种是捏住后输出低电平信号，它驱动控制器内部由ＰＮＰ三极管组成的电子开关电路，将转速信号与地旁路，机械刹把就很好理解了，内部就是一个常开开关，捏住刹把后开关闭合，将转速信号与地旁路，还有一种是常闭开关的刹把，因为现在市面上不常见了，就不介绍了，霍尔电子刹把的车子改为机械刹把的车子即把机械刹把的两根线（没有正负之分）其中一根线接信号线，另一根接负极线就可，红５Ｖ不用，其原理为：机械刹把两根线接在了控制器内部三极管（以常用的ＮＰＮ电子开关电路为例）的集电极和负极上，因为集电极上就是控制器的转速信号经过的地方，即：机械刹把开关一闭合，就将转速信号与地（负极）旁路了． 高电平：向控制器刹车线里面输入电压信号，控制器里面的电子开关导通，刹车动作。低电平：控制器刹车线向外输出一个电压信号，经过刹吧开关，闭合后，信号倒地，刹车动作。 一. 电池充不上电或充不足电。 1 电池使用寿命终止：更换或修复电池； 2 电池内保险管内保险丝断：更换保险丝； 3 电池保险管与保险座之间接触不良：调整两者位置使其接触良好，或更换保险管； 4 充电器无输出电压或输出电压低：更换或修复充电器； 5 充电器与交流220V电源接触不良：重新插接电源； 6 充电器指示灯异常造成假充满：更换或修复充电器。 二. 仪表盘上电源指示灯不亮而电机运转正常。 1 表盘正负极引线间无电压：接插件接触不良或引线断路：重新插接或换线； 2 发光管损坏：更换或修复发光管； 3 表盘线路板上有断路：更换或修复仪表线路板。 三. 电机时转时停。 1 电池电量不足:给电池充电； 2 电池触头接触不良:调整触头位置或打磨触头； 3 电池盒内保险管与保险座间接触不良:调整或更换使其良好； 4 调速手把内感光片感光管内有污垢:清洗或更换感光片，擦试感光管，仍然不能排除故障:更换调速手把； 5 控制器内有故障:更换或修复控制器； 6 调速手把引线似断未断:更换或修复引线； 7 刹车断电开关出故障:调整或更换刹车断电开关； 8 电源锁烧蚀后接触不良:更换或修复电源锁； 9 线路内接插件虚接:重新插接，使其接触良好； 10 电机内碳刷、导线、绕组虚焊、虚接:修理或更换电机。 四. 打开电源，控制器正常工作，转动手把，电机不转动。 1 检查右手把调速线是否脱落，控制器或电机接头是否脱落； 2 左右闸把是否断电。 五.骑行费力，速度慢。 1 检查刹车是否抱死； 2 内胎气压是否合适； 3 蓄电池电压是否充足； 4 是否超过限制坡度或顶风。 六.行驶距离短。 1 电池长期放置:请先补充电； 2 轮胎气压是否不足:打气； 3 检查刹车是否过紧而摩擦轮辋:调整刹车； 4 电池充电是否充足:补充充电； 5 是否遇上坡或顶风:脚踏辅助行驶； 6 气温是否过冷：电池能量发不出。 七.用钥匙打开电门锁电源，仪表盘电源指示灯不亮，转手把，电机不转。 1 电池盒上保险丝烧坏:更换保险丝； 2 电池盒上保险丝接触不良:调整保险丝管，使其接触好； 3 电池盒上触头接触不良:调整触头使其接触好； 4 电池盒触头烧坏:更换新触头； 5 电门锁烧坏:更换新电门锁； 6 电池盒内电池引线断路:更新接通线路； 7 电池盒内电池内部断路:更换或修复电池； 8 电门锁引线或触头引线断路或接触不良:重新接线。 八.打开电源开关，仪表灯亮，但转调速手把，电机不转。 1 控制器损坏:更换或修复控制器； 2 调速手把损坏:更换或修复调速手把； 3 刹车断电手把损坏:更换或修复； 4 电机内部损坏:更换或修复新电机； 5 车上导线断路:重新接通线路。 九.打开电源，电机立即旋转。 1 调速手把损坏:更换或修复； 2 控制器损坏:更换或修复。 十.电池充电8小时后，电动车只跑10公里。 1 电池老化: 更换或修复； 2 电机部分短路:更换或修复； 3 控制器损坏:更换或修复； 4 充电器输出电压低，电池充不满:更换或修复充电器。 十一.电动车车速明显不如以前快。 1 电机部分短路: 更换或修复； 2 控制器损坏:更换或修复； 3 调速手把损坏:更换或修复； 4 机械故障不灵活:保养、上润滑油。 十二.电池充电一小时，绿灯就亮（电池一充就满，一用就完） 。 1 充电器电压低，使电池充电严重不足:更换或修复； 2 电池进入衰退期，不能满足长时间放电:更换或修复。 十三.充电8小时，充电器绿灯不亮，电池发热。 1 充电器充电电压偏高:更换或修复； 2 电池组或其中单节电池出现故障:更换或修复。 十四.电池漏液。 1 电池破损:更换或修复电池； 2 充电时电池位置倒放，充电电压偏高。 十五.人力骑行时感觉速度慢，滞重感强。 1 前刹车或抱闸（涨闸） 与转动部位摩擦:调整前后刹与转动部件间隙，既要使转动灵活，又要保证刹车制动性能良好。 2 链条过紧:调整后轮轴前后位置； 3 前、后轴挡及中轴部件并帽过紧或部件磨损:松动紧固件或更换或修复磨损的部件； 4 前后轮胎充气不足:轮胎充气至足。 十六.电池充足，但负载情况下两只红灯（欠压灯、过流保护灯亮，电机熄火。） 1 充电器输出电压偏低:更换或修复充电器； 2 电池充电时间短:重新充电延长充电时间； 3 电池组或其中单只容量下降:换电池； 4 电极损坏或接触不良:更换或修复电极。 十七.在行驶中有停使、时快时慢、无力等感觉。 1 七芯连接接触不良:更换七芯线； 2 霍尔断电刹把接触不良:更换刹把。 十八.电池充足，显示灯全亮，但负载轮毂转动无力。 1 齿轮磨损打滑:更换或修复齿轮； 2 轮毂电机绕组部分短路:更换或修复电机； 3 自行车装配问题或部件磨损:重新调整自行车部件螺母松紧； 4 电机轴齿轮减震橡皮损坏:更换或修复。 十九.电力驱动有不规则的停转。 1 控制器与电机接插件松脱或导电不良:重新接插或更换或修复； 2 轮毂电机碳刷与转子接触不良:换电机。 电动车检测仪制作 2009-03-30 05:05 P.M. 俗语云：工欲善其事，必先利其器。检修电动车离不开专用检查检测工具，这样的工具可以购得，当然也可以发扬DIY精神自制，下面就介绍一个小弟自制的多功能检测仪，相信对诸位检修电动车会有所帮助。（附图;检测仪电路图）
图中共用了4只LED，其颜色分别选用高亮度的黄、绿、蓝和红色（当然只用一种颜色也可以），用于显示电动车无刷电机的霍尔状态以及其它检测内容，电阻R1~R4为1K的小体积普通色环电阻，R5的阻值为510欧姆；图中“黑、黄、绿、蓝、红”系指引出线的颜色，插头是6孔连接头，可直接从报废的电动车无刷控制器上取得（包括引线），分别对应电池的负极。三色LED及电池正极依次连接；编号1~3是3个小鳄鱼夹，其颜色分别为红、绿、黑三色（包括其引线颜色），这部分电路的作用为检测电动车转把和刹把以及其它电路配件的正常与否；电池选用9V碱性电池。整个电路完成之后可以放置在一个80X65X25(MM)的小盒子里。
使用范例 检测电机霍尔：将连接头与无刷电机霍尔插头连接，轻转电机轮，黄、绿、蓝三色LED能依次亮灭为正常状态，某种颜色的灯常亮或不亮则证明该路的霍尔元件损坏或线路有故障； 检测电动车转把：将电动车转把的三条引线对应颜色分别接入三个鳄鱼夹，然后转动转把，红色LED应被点亮且亮度随旋转角度变化而有所不同； 检测刹把以及其它配件：以刹把为例，将刹把的两根引线分别接入红色和绿色鳄鱼夹，捏动刹把，红色LED应随动作而亮灭。否则为异常。 使用注意:由于不设电源开关， 不用时防止鳄鱼夹相互短路，以避免电池浪费。 下面具体介绍制作过程 首先要找一个外观漂亮的外壳，我用了一个报废的报警器壳子。
