浅谈膨胀性围岩对隧道施工的影响

浅谈几种不良和特殊地质地段隧道施工的处理措施摘要：在修建隧道及地下工程中，工程地质状况及水文地质情况是人们面临的首要对象.在一般情况下，隧道的修建速度和质量好坏取决于对地质状况的认识和掌握程度。

当地质状况较好时，工程的进展就顺利，工程的工期、质量、造价等都能按计划地正常进行；当地质条件较差，遇到特殊及不良地质地段时，如富水软弱围岩、流沙、镕洞、膨胀岩、高地应力等，工程就会受阻，主要表现为工期的延长、质量的下降、工程造价的剧增，同时还有可能出现大的安全事故，导致人员的伤亡，设备的损坏等现象的发牛。

关键词：不良地质隧道处理措施中图分类号：p51 富水断层破碎围岩在隧道施工中，往往会遇到断层破碎带、富水软岩及大量涌水地段，给隧道施工带来严重困难。

断层破碎带是隧道施工中最常见的不良地质地段，特别是在山区沟谷中，地质上有“十沟九断”的说法。

断层带内岩休挤压破碎，常呈块石、碎石或角砾状，有的甚至呈断层泥，岩体强度低，围岩压力增大，自稳能力下降，容易坍塌，施工困难。

在富水软弱破碎园岩隧道施工中，虽然采用深孔注浆达到了止水田结的目的，但固结范园有限，加上地质及注浆有些不确定因素，为保障施工万无一失，—般在开挖前均采用超前支护，超前支护一般采用超前锚秆或超前小导管。

对于地下水压较大的隧道，开挖前一般还要采取排水降压措施钻孔深度应超出注桨范围。

开挖方法对于富水软弱破碎围岩隧道施工十分重要，开挖方法有半端面法、正台阶预留核心土开挖法、双侧壁导坑法。

2高地应力作用下的软岩2.1高应力软岩的概念高地应力是一个相对的概念，它是相对于围岩强度而言的。

也就是说，当围岩强度与围岩内部的最大地应的比值，即围岩强度应力比达到某一水平时，才能称为高地应力或极高应力。

2.2挤压性围岩挤压性软弱围岩在高地应力作用下发生挤压大变形及破坏的特征不仅受围岩本身力学性质的影响，还与原始地应力状况及工程因素等有关。

高地应力挤压性围岩隧道大变形有如下特征：（1）变形量大.国内隧道最大水平收敛达120cm，最大拱顶下沉37cm。

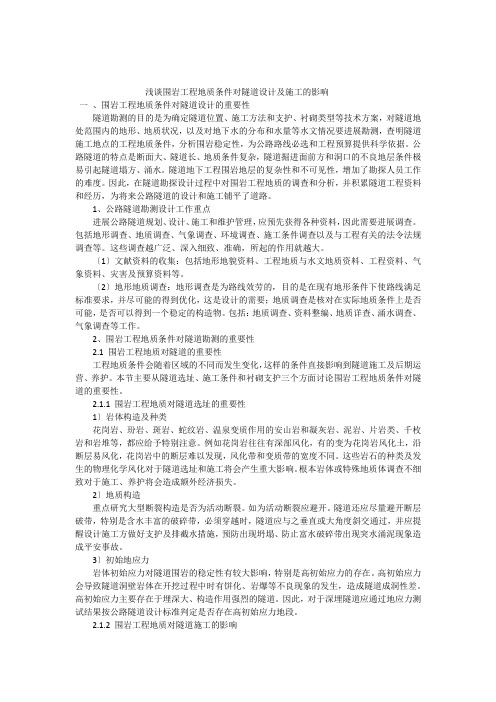

浅谈围岩工程地质条件对隧道设计及施工的影响一、围岩工程地质条件对隧道设计的重要性隧道勘测的目的是为确定隧道位置、施工方法和支护、衬砌类型等技术方案，对隧道地处范围内的地形、地质状况，以及对地下水的分布和水量等水文情况要进展勘测，查明隧道施工地点的工程地质条件，分析围岩稳定性，为公路路线必选和工程预算提供科学依据。

公路隧道的特点是断面大、隧道长、地质条件复杂，隧道掘进面前方和洞口的不良地层条件极易引起隧道塌方、涌水。

隧道地下工程围岩地层的复杂性和不可见性，增加了勘探人员工作的难度。

因此，在隧道勘探设计过程中对围岩工程地质的调查和分析，并积累隧道工程资料和经历，为将来公路隧道的设计和施工铺平了道路。

1、公路隧道勘测设计工作重点进展公路隧道规划、设计、施工和维护管理，应预先获得各种资料，因此需要进展调查。

包括地形调查、地质调查、气象调查、环境调查、施工条件调查以及与工程有关的法令法规调查等。

这些调查越广泛、深入细致、准确，所起的作用就越大。

〔1〕文献资料的收集：包括地形地貌资料、工程地质与水文地质资料、工程资料、气象资料、灾害及预算资料等。

〔2〕地形地质调查：地形调查是为路线效劳的，目的是在现有地形条件下使路线满足标准要求，并尽可能的得到优化，这是设计的需要；地质调查是核对在实际地质条件上是否可能，是否可以得到一个稳定的构造物。

包括：地质调查、资料整编、地质详查、涌水调查、气象调查等工作。

2、围岩工程地质条件对隧道勘测的重要性2.1 围岩工程地质对隧道的重要性工程地质条件会随着区域的不同而发生变化，这样的条件直接影响到隧道施工及后期运营、养护。

本节主要从隧道选址、施工条件和衬砌支护三个方面讨论围岩工程地质条件对隧道的重要性。

2.1.1 围岩工程地质对隧道选址的重要性1〕岩体构造及种类花岗岩、玢岩、斑岩、蛇纹岩、温泉变质作用的安山岩和凝灰岩、泥岩、片岩类、千枚岩和岩堆等，都应给予特别注意。

例如花岗岩往往有深部风化，有的变为花岗岩风化土，沿断层易风化，花岗岩中的断层难以发现，风化带和变质带的宽度不同。

浅谈公路隧道施工中主要的地质灾害问题摘要道路施工中可能会面对许多复杂的地质环境，会对公路隧道的施工造成严重的影响。

本文讨论了在我国施工中常见的一些地质灾害类型和相应的预防和处理措施与建议。

关键词：公路隧道；施工；地质灾害1 引言随着国内道路交通建设的迅猛发展，公路隧道建设逐渐步入了迅速发展时期。

复杂地质条件下,各种灾害性地质所引发的施工安全事故时有发生，所以针对灾害性地质隧道的施工研究十分重要。

灾害性地质包括滑坡、崩塌、断层、岩溶、爆岩、软土地质等威胁隧道工程施工安全的灾害性地质条件。

这些特殊地质条件为公路隧道的施工安全带来了巨大的考验。

本文主要分析了实际地质灾害的现象与特点,以便更好的应对地质灾害;此外还列举了地质灾害的预防和处理方法,为公路隧道施工工作提供依据。

2 活动断层地质对公路隧道施工的影响2.1活动断层的影响活动断层主要是目前还在活动或断续活动的地质断层。

活动断层会导致岩体出现各种破碎岩面,例如断裂面及层间裂隙面等,使岩体发生破碎,渗透性增加,地表水和降水发生下渗。

当隧道需要穿越活动断层时,由于活动断层岩性松软,隧道容易出现塌方以及不均匀沉降,引起隧道结构开裂、漏水,洞口附近仰坡在雨季有滑坡、错落等危险[1]。

2.2处理措施隧道施工中经过断层无疑有很高的难度。

主要来源于断层的特点、断裂带的宽度、含水性以及断层的活动情况的组合关系。

目前常见的施工手段是路线选择上尽量规避活动断层,或利用深挖路堑穿越活动断层。

利用地质雷达预测、预报断层地质破碎岩体详细情况。

开挖前对围岩进行加固。

开挖后采用钢架加喷射混凝土作为结构支撑。

按设计要求使用混凝土支护,提高混凝土支护结构强度等级。

3炭质板岩地质对公路隧道施工的影响3.1炭质板岩地质特点(1)开挖易坍塌炭质板岩地质环境下,隧道爆破结束,随着围岩在外部暴露时间增多,开挖面围岩逐步出现脱落,最终发生坍塌,若遭遇围岩裂隙水冲击,坍塌情况会更加严重。

(2) 炭质板岩遇水容易软化炭质板岩遇水会出现膨胀崩解,软化的现象。

膨胀土围岩地段的施工-精品资料本文档格式为WORD,感谢你的阅读。

最新最全的学术论文期刊文献年终总结年终报告工作总结个人总结述职报告实习报告单位总结摘要膨胀土是一种高塑性粘性土壤，它的承载力非常大，而且具有吸水膨胀、失水收缩和反复胀缩变形、浸水承载力衰减、干缩裂隙发育等特性，其性质非常不稳定，常会导致公路工程沿着竖向或者水平方向发生不均匀的膨胀变形，使得建筑物自身发生位移、开裂以及倾斜现象，严重时甚至会对建筑物自身产生很大的为好。

而且这种危害不是小面积的出现，而是成群的出现，所以施工人员在膨胀土的围岩地段进行施工时一定要慎重。

关键词膨胀土特性；围岩地段；施工技术U45 A 1674-6708（2013）94-0081-020 引言膨胀土是一种土中粘土矿物成分比较对的土质，这种土质里面的主要成分是亲水性矿物质，这种亲水性矿物质的膨胀性比较大，而决定它膨胀性质的则为蒙脱石粘土矿物。

当前已经在20多个省份、市以及自治区发现了膨胀土发育的迹象，它遍及我国的大江南北，而云南、贵州以及四川、湖北等省份是膨胀土分布最多的地区。

1 膨胀土围岩具备的特性当隧道自膨胀土地层穿过以后，由于隧道刚开挖没多久，很容易看到围岩开挖区域呈现变形的状况，也有浸水原因所引起的膨胀现象，此外膨胀土受风化作用的影响还出现了开裂现象。

围岩失去稳定性，也会造成它的支撑、衬砌出现变形并被破坏掉。

从这可以看出膨胀土围岩的性质是非常复杂的，它极大的不同于一般土质区域的围岩性质，经过对膨胀土围岩的简要分析，加之作者的多年工作经验总结，认为膨胀土围岩具备下面三个方面的特点：1）膨胀土围岩里面有部分原始地层，它具有极强的超固结特性，从而使得膨胀土里面含有极高的初始应力。

等到开挖隧道后，围岩的应力就会得到释放，期强度也会相应的降低，因而促使卸荷膨胀产生。

所以说膨胀土围岩的塑性流变性开挖以后会很大；2）膨胀土围岩成长过程中会出现各种各样的裂隙，这也就导致土体城乡多裂隙性。

【专业知识】隧道工程知识：膨胀土围岩对隧道施工的危害【学员问题】膨胀土围岩对隧道施工的危害？【解答】由于膨胀土围岩的特殊工程地质性质及其围岩压力特性，使膨胀土的隧道围岩具有普遍开裂、内挤、坍塌和膨胀等变形现象。

膨胀土隧道围岩变形常具有速度快、破坏性大、延续时间长和整治较困难等特点。

施工中常见的几种情况，简述如下：（1）围岩裂缝：隧道开挖后，由于开挖面上土体原始应力释放产生胀裂；另外，因为表层土体风干而脱水，产生收缩裂缝。

同时，两种因素都可以使土中原生隐裂隙张开扩大。

沿围岩周边产生裂缝，尤其在拱部围岩容易产生张拉裂缝与上述裂缝贯通，形成局部变形区。

（2）坑道下沉：由于坑道下部膨胀土体的承载力较低，加之上部围岩压力过大，而产生坑道下沉变形。

坑道的下沉，往往造成支撑变形、失效，进而引起土体坍塌等现象。

（3）围岩膨胀突出和坍塌：膨胀土开挖过程中或开挖后，围岩产生膨胀土变形，周边土体向洞内膨胀突出，开挖断面缩小。

在土体丧失支撑或支撑力不够的状态下，由于围岩压力和膨胀压力的综合作用，使土体产生局部破坏，由裂缝发展到出现溜塌，然后逐渐牵引周围土体连续破坏，形成坍塌。

（4）底鼓：隧道底部开挖后，洞底围岩的上部压力解除，又无支护体约束的条件下，由于应力释放，洞底围岩产生卸荷膨胀；加之坑道积水，使洞底围岩产生浸水膨胀。

因而造成洞底围岩鼓出变形。

（5）衬砌变形和破坏：在先拱后墙法施工中，拱部衬砌完成后至开挖马口的这段时间，由于围岩和膨胀压力，常常产生拱脚内移，同时发生不均匀下沉，拱脚支撑受力大，发扭曲、变形或折断。

拱顶受挤压下沉，也有向上凸起。

拱顶外缘经常出现纵向贯通拉裂缝，而拱顶内缘出现挤裂、脱皮、掉块现象。

在拱腰部位出现纵向裂缝，这些裂缝有时可发展到张开、错台。

当采用直墙时，边墙常受膨胀侧压而开裂，甚至张开、错台，少数曲墙也有出现水平裂缝的情况。

当底部未做仰拱或仅做一般铺底时，有时会出现底部鼓起，铺底被破坏。

以上内容均根据学员实际工作中遇到的问题整理而成，供参考，如有问题请及时沟通、指正。

简析膨胀性围岩隧道施工中的临时仰拱1 引言膨胀性围岩通常是指含有蒙脱石、高岭土等矿物的软质岩石，吸水膨胀，失水收缩和往复胀缩变形的围岩。

这类围岩抗压强度较低，被水浸湿后，裂隙回缩变窄或闭合，强度迅速降低，吸水的同时围岩产生体积膨胀，对隧道支撑和衬砌产生膨胀压力。

在膨胀围岩段进行隧道开挖施工过程中，围岩产生的膨胀压力会对已完成的初期支护结构产生影响，当膨胀压力过大时，初期支护结构向隧道内侧的变形量就会过大侵入二衬界限。

如果膨胀性围岩短期内接受到大量水源的补给，相应区域内围岩的软化程度会变高，突变的膨胀压力过大会造成初期支护结构的破坏，围岩会因为失去自稳能力而形成塌方。

因此在膨胀围岩区段内进行隧道开挖施工的难度较大。

在杉阳隧道膨胀围岩段进行隧道开挖施工时采用了一系列综合措施处置膨胀围岩可能产生的危害，其中临时仰拱作为施工辅助措施是抵抗膨胀压力减少变形最有效的办法之一，这种方法施工工艺简单实用，能够实现较好的施工效果。

2 工程概况大瑞铁路杉阳隧道位于云南省永平县境内，地处横断山脉滇西纵谷地带，地形切割强烈，距澜沧江活动断裂带约2km，通过区域为中山构造剥蚀地貌，地形起伏大，相对高差约1080m，隧道施工主要穿越上白垩系砂岩、石英砂岩夹砾岩、侏罗系泥岩、砂岩夹石英砂岩、板岩及泥灰岩。

杉阳隧道出口段穿越泥岩，砂岩。

岩质较软，岩性变化快且频繁，该段位于板块缝合带—澜沧江断裂带及影响带，受构造影响，隧道岩体破碎疏松，有利于地下水的运移，基岩裂隙水发育，泥岩遇水后膨胀，软化失稳。

3 施工方法杉阳隧道出口端正洞开挖至DK102+392时，揭示掌子面为Ⅴ级围岩，泥岩为主，线路左侧方向出露炭质泥岩，在进行该区段隧道开挖施工时，采取了加强超前支护及初期支护强度，初期支护钢架预留变形量，设置临时仰拱等工程措施，具体施工方法如下：1、在隧道开挖前采取综合地质预报技术手段，对掌子面前方的围岩进行初步判识和解读，一般采用TSP203、红外探水、超前水平钻钻芯取样等方法，当确认前方围岩为膨胀性围岩时，则按照膨胀围岩段的施工方法进行施工。

隧道施工常见不良地质及处理方法【摘要】近年来，随着经济的发展，特别是随着改革开放的不断深入，我国的经济建设取得了巨大的进步，同时隧道工程也在快速的发展。

在隧道工程施工中，经常会遇到不良的地质，这就需要良好的地质处理方法，从而促进隧道工程的正确施工。

笔者结合自己的研究，对隧道施工常见的不良地质及处理方法进行分析。

【关键词】隧道施工不良地质处理方法一、前言通过加强对隧道施工常见的不良地质及其处理方法的分析，可以不断的促进隧道施工的顺利进行，提高隧道施工的质量和进度，这对于我国的隧道施工具有十分重要的意义，因此，需要不断的加强对这方面的研究。

二、前期对隧道围岩结构类型的分析认识常见的不良地质类型有膨胀围岩、岩溶地段、破碎断层、涌水涌泥等。

而大量的工程实践表明,导致大量隧道工程施工方案不合理和工程事故的发生原因就是与前期对隧道围岩结构类型的分析认识不清有密切关系。

1.进行不良地质分析的重要性各项工程建设在设计和施工之前,必须按基本施工建设程序进行岩土工程勘察。

岩土工程勘察应按工程建设各勘察阶段的要求,正确反映工程地质条件,查明不良地质作用和地质灾害,精心勘察、精心分析,提出资料完整、评价正确的勘察报告。

这样才有利于下一步开展施工,制定切实可行的施工支护方案。

三、几种不良地质对隧道围岩稳定性影响1. 涌水对隧道围岩稳定性影响。

在隧道工程施工中,地下水的作用非常活跃。

本身可造成隧道涌水,可软化泥化岩石,增大围岩的变形;降低结构面的内聚力,造成不利组合岩块的塌落甚至引起大的坍方;加剧构造岩、风化岩、破碎岩、粘土砂及泥夹块石类岩溶填充物活动性,引发隧道内坍方、泥石流、岩溶涌突水泥灾害。

隧道开挖,破坏和改变了隧道所在地区水文地质条件,隧道成为新的地下水排泄的通道。

隧道施工揭穿含水构造,直接导致了隧道内涌水灾害的发生(揭穿型隧道涌水);而隧道周边与含水构造(体)间隔岩体厚度的过薄或含水构造(体)水压上升,导致了隧道施工期间的突破型涌水;由于涌水速度的降低,涌水中携带的泥砂沉积堵塞涌水通道,当通道地下水位上升水压力达到一定值时,水突破堵塞造成重新涌水,即形成隧道施工期间隧道内的间歇型涌水。

膨胀性泥岩特性及膨胀岩隧道工程特定和应对措施分析发布时间：2022-01-20T03:21:33.022Z 来源：《防护工程》2021年30期作者：田松[导读] 根据近年来国内外学者围绕膨胀性泥岩工程地质特性取得的研究成果，对膨胀性泥岩及其工程应用多年来的研究进展做了系统性的总结，内容包括膨胀岩及膨胀性泥岩的概念和类型、膨胀岩的判别指标、试验研究、工程应用等几个大的方面，从而对膨胀岩的判别指标和试验研究及膨胀性泥岩的工程应用等问题多年来的研究进展做了重点阐述。

1.中国铁建大桥工程局集团有限公司天津 300300；2.中铁建大桥工程局集团第五工程有限公司四川成都 610500摘要：根据近年来国内外学者围绕膨胀性泥岩工程地质特性取得的研究成果，对膨胀性泥岩及其工程应用多年来的研究进展做了系统性的总结，内容包括膨胀岩及膨胀性泥岩的概念和类型、膨胀岩的判别指标、试验研究、工程应用等几个大的方面，从而对膨胀岩的判别指标和试验研究及膨胀性泥岩的工程应用等问题多年来的研究进展做了重点阐述。

研究总结得出：裂隙性是膨胀岩区别于一般岩体的显著特征之一；膨胀性判别指标的选用虽有所差异，但不尽相同；水环境对其膨胀性泥岩的影响显著，特别是在干湿循环条件下变形具有一定的不可逆性，且膨胀性与亲水性矿切相关；最后介绍了膨胀性泥岩隧道工程应用的相关研究进展。

关键词：膨胀岩，泥岩，隧道工程，研究进展Research progress of expansive mudstoneTian Song1.China Railway Construction Bridge Engineering Bureau Group Co. Ltd.,Tianjing 300300,P.R. China;2.China Railway Construction Bridge Engineering Bureau Group 5rd Engineering Co., Ltd., Sichuan Chengdu610500,P.R. ChinaAbstract: Based on the research results obtained by domestic and foreign scholars on the engineering geological characteristics of expansive mudstone in recent years, a systematic summary of the research progress of expansive mudstone and its engineering application over the years, including the concepts and types of expansive mudstone and expansive mudstone , The identification index of swelling rock, experimental research, engineering application and other major aspects, so as to the identification index of swelling rock, experimental research and engineering application of swelling mudstone and other issues over the years have been focused on the research progress. The study concluded that: fissure is one of the distinguishing characteristics of swelling rock from general rock mass; although the selection of swelling discrimination index is different, but not all the same; water environment has a significant impact on its swelling mudstone, especially The deformation is irreversible under the conditions of dry and wet cycles, and the expansibility is related to the hydrophilic ore cut. Finally, the relevant research progress of the application of expansive mudstone tunnel engineering is introduced.Key words: Expansive rock, mudstone, Tunnel engineering, Research progress.引言膨胀性岩土地层在我国有着较广的分布，已知膨胀岩土在我国至少有26个省、市、自治区有区域性均有分布，其中，中国西北地区最老的膨胀性泥岩地层为侏罗纪。
