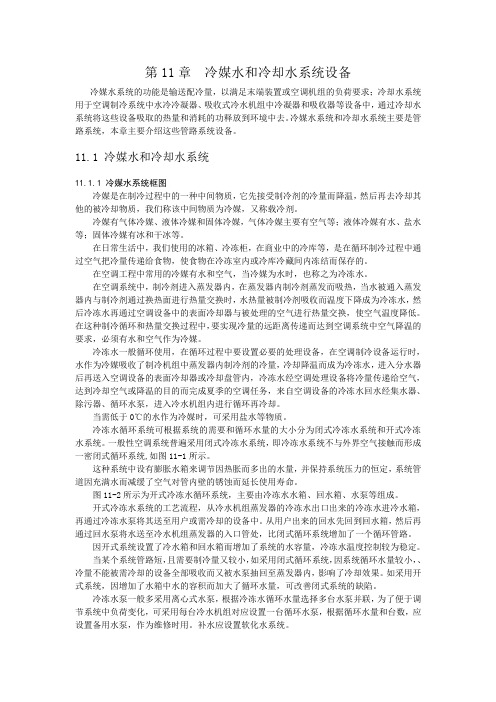

第11章冷媒水和冷却水系统设备冷媒水系统的功能是输送配冷量，以满足末端装置或空调机组的负荷要求；冷却水系统用于空调制冷系统中水冷冷凝器、吸收式冷水机组中冷凝器和吸收器等设备中，通过冷却水系统将这些设备吸取的热量和消耗的功释放到环境中去。
冷媒水系统和冷却水系统主要是管路系统，本章主要介绍这些管路系统设备。
11.1 冷媒水和冷却水系统11.1.1 冷媒水系统框图冷媒是在制冷过程中的一种中间物质，它先接受制冷剂的冷量而降温，然后再去冷却其他的被冷却物质，我们称该中间物质为冷媒，又称载冷剂。
冷媒有气体冷媒、液体冷媒和固体冷媒，气体冷媒主要有空气等；液体冷媒有水、盐水等；固体冷媒有冰和干冰等。
在日常生活中，我们使用的冰箱、冷冻柜，在商业中的冷库等，是在循环制冷过程中通过空气把冷量传递给食物，使食物在冷冻室内或冷库冷藏间内冻结而保存的。
在空调工程中常用的冷媒有水和空气，当冷媒为水时，也称之为冷冻水。
在空调系统中，制冷剂进入蒸发器内，在蒸发器内制冷剂蒸发而吸热，当水被通入蒸发器内与制冷剂通过换热面进行热量交换时，水热量被制冷剂吸收而温度下降成为冷冻水，然后冷冻水再通过空调设备中的表面冷却器与被处理的空气进行热量交换，使空气温度降低。
在这种制冷循环和热量交换过程中，要实现冷量的远距离传递而达到空调系统中空气降温的要求，必须有水和空气作为冷媒。
冷冻水一般循环使用，在循环过程中要设置必要的处理设备，在空调制冷设备运行时，水作为冷媒吸收了制冷机组中蒸发器内制冷剂的冷量，冷却降温而成为冷冻水，进入分水器后再送入空调设备的表面冷却器或冷却盘管内，冷冻水经空调处理设备将冷量传递给空气，达到冷却空气或降温的目的而完成夏季的空调任务，来自空调设备的冷冻水回水经集水器、除污器、循环水泵，进入冷水机组内进行循环再冷却。
当需低于0℃的水作为冷媒时，可采用盐水等物质。
冷冻水循环系统可根据系统的需要和循环水量的大小分为闭式冷冻水系统和开式冷冻水系统。
第七章 发电机冷却水处理第一节 发电机内冷水腐蚀理论一、腐蚀机理金属的电化学研究表明，金属在不同的点位和pH 值下，热力学稳定性不同，Cu-H 2O 体系的点位在0.1~0.4V 范围内，介质pH 值小于6.9或大于10时，金属铜处于腐蚀区域内；pH 值在6.9~10范围内，是铜的钝化区，在此区域内，热力学上处于稳定态的固体（不是铜本身，而是它的化合物），铜趋向于被其氧化产物覆盖。
由于覆盖在金属表面上的金属氧化物、氢氧化物或者不溶性盐类的保护，金属的溶解受到阻滞，因此，金属的腐蚀不单纯取决于金属生成的固体化合物的热力稳定性，还与这些化合物是否能在金属表面上生成黏附性好、无孔隙、连续的膜有关。
若能生成这样的膜，则保护作用是完全的，可防止金属本身与溶液间的接触；若生成的莫是多孔性的，则保护作用是不完全的。
可见，金属氧化作用可能增加金属的腐蚀，也可能减少腐蚀，这主要取决于金属所在溶液的电位和pH 值是否处于钝化区内。
在水溶液中，铜的电极电位低于氧。
从热力学观点出发，铜和铜合金都可以产生氧的去极化腐蚀。
铜的腐蚀产物Cu （OH ）2在弱酸性环境中不稳定，可以被溶解而使腐蚀得以继续进行，其反应式为）（（）（）（）（阴极）（阳极4-72→2)u 3-7u →2u 2-72→1-7u →e 2-u 2222-2-2-22 O H Cu H OH C OH C OH C OH O H O C C +++++++反应式（7-3）生成的腐蚀产物具有一定的保护作用，在pH 值较高的时，它比较稳定；在pH 值较低时，可按反应式（7-4）发生溶解。
由此可见，在微酸性环境中，铜和铜合金的腐蚀是氧腐蚀，但是H +控制了腐蚀的二次过程。
另外，当水中存在游离CO 2时，水中H +浓度增高，当pH 值在4～7之间时，H +浓度（精确地说是活度）为10-7～10-4g ／L 。
重碳酸根浓度与氢离子浓度接近，由于碳酸的第二解离度较低，所以碳酸根可以忽略。
