模块四 电学专题11 电学图像*知识与方法一、I —U 图像（1）定值电阻的I —U 图：过原点的倾斜直线，即正比例函数图像；任意一点坐标都可以求定值电阻的阻值；对于多个图线，谁更靠近U 轴谁代表的电阻更大。
（2）灯泡（阻值变化）的I —U 图：曲线，因为灯泡电阻是变化的；通常向U 轴弯曲，因为灯泡电阻随温度的升高而变大；不同点的坐标求出的是灯泡在不同电压下的阻值。
二、I —R 图像在探究通过导体的电流与导体电阻关系的实验中，I -R 图像说明：电压一定时，电流与电阻成反比。
三、P -U 图和P -I 图定值电阻的P —U 图和P —I 图：根据P R U 2，P = I 2R ，定值电阻的P —U 图和P —I 图是过原点开口向上的抛物线，根据任意一点的坐标都能求定值电阻的阻值。
四、电学图像分析方法：1.看横、纵坐标代表的物理量及单位，若多图中含多条线，分析清每条线与用电器的对应关系；2.运用相关公式；3.分析图像变化规律，弄清图像起点、终点、特殊点（拐点、交点）含义；4.结合电路图进行定量分析。
*针对训练一、单选题1．（2023秋·全国·九年级专题练习）阻值不同的两个电阻的电流随电压变化的I ﹣U 图线如图所示。
从图中得出的下列结论中正确的是（ ）A ．由图象可以推理得到21R R >B ．1R 、2R 串联后的总电阻的I ﹣U 图线在区域ⅢC ．1R 、2R 并联后的总电阻的I ﹣U 图线在区域ⅢD ．1R 、2R 串联后的总电阻的I ﹣U 图线在区域Ⅲ【答案】B【解析】A ．根据图象可知，相同的电压下，通过2R 的电流较大，由欧姆定律知，21R R <，故A 错误； BD ．两个电阻串联后，总电阻等于两个电阻之和，所以相同电压下，由欧姆定律可知，总电流小于任何一个电阻中的电流，即在区域Ⅲ内，故D错误，B正确；C．两个电阻并联后，总电阻比任何一个电阻都小，所以相同电压下，由欧姆定律可知，总电流比通过任何一个电阻的电流都大，即在区域Ⅲ内，故C错误。
专题1 电路图与实物图画电路图、连接实物图是电学中必备技能，是不少省市中考的必考点。
通过电路图连接实物图、实物图画电路图能很好的反映考生对电路的结构、特点的认识，是学好后面电学知识的关键。
一、由实物图画电路图：1、观察实物连接图，从电源的正极开始顺着电流的方向分析电流有几条路径回到电源负极，每个路径上都有哪些元件；2、用规定的符号从电源的正极开始，依次用符号代替各元件，注意电流路径有几条，电流从哪里分开，又从哪里汇合，直到回到电源负极（也可以从电源的正极开始，先完成一条电流路径上的元件符号，再并入其他条路径上的元件符号，注意从分流点和汇合点并入）3、在对应的符号旁边标明对应的字母符号。
例题1 （2021湖北鄂州）请根据实物图，画出对应的电路图。
【答案】见解析。
【解析】方法1：根据电流流向法画电路图。
先画出电池，电流从电池的正极出发，依次经过开关、电流表A2分流出两条路径：一条支路电流经过灯泡L2、电流表A1，另外一条支路电流经过灯泡L1，两支电流汇合后，回到负极，故电路图如下：方法2：从电源的正极开始，先完成A2、L2、A1这条电流路径上的元件符号，回到电源负极，再从A2的流出端A（或L2的流入端B）并入L1这条路径上的元件符号，回到A1的流出端，考点透视迷津点拨与点对点讲作图如下：或。
【点拨】（1）画电路图要求：不多不少、符号规范、画线横平竖直、转弯处取直角、均匀分布、美观实用。
（2）电路图中元件符号的位置要尽量与实物图中实物位置一致。
（3）电流从电流表的正接线柱分开，测支路电流，从负接线柱分开，测干路电流；电流汇合到电流表的正接线柱，测干路电流，汇合到负接线柱开，测支路电流。
（4）实物图中从一根导线的两端引线是一样的，都可以。
对点练：（2021四川射洪九年级期中）请将下面的实物图所对应的电路图画到实线框内。
【答案】见解析。
【解析】由实物图知，两灯并联，开关S1和电流表A在干路上，开关S2在L2支路上，电压表测L1两端电压，由此画出电路图如图所示：二、由电路图连接实物图：（1）串联电路：连接电路时，从电源的正极上用导线依次接好各个元件，最后接到电源的负极上。

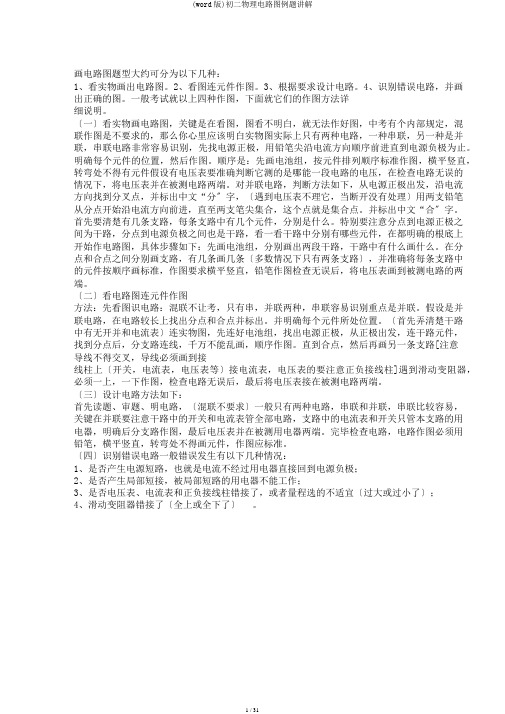

画电路图题型大约可分为以下几种：1、看实物画出电路图。
2、看图连元件作图。
3、根据要求设计电路。
4、识别错误电路，并画出正确的图。
一般考试就以上四种作图，下面就它们的作图方法详细说明。
〔一〕看实物画电路图，关键是在看图，图看不明白，就无法作好图，中考有个内部规定，混联作图是不要求的，那么你心里应该明白实物图实际上只有两种电路，一种串联，另一种是并联，串联电路非常容易识别，先找电源正极，用铅笔尖沿电流方向顺序前进直到电源负极为止。
明确每个元件的位置，然后作图。
顺序是：先画电池组，按元件排列顺序标准作图，横平竖直，转弯处不得有元件假设有电压表要准确判断它测的是哪能一段电路的电压，在检查电路无误的情况下，将电压表并在被测电路两端。
对并联电路，判断方法如下，从电源正极出发，沿电流方向找到分叉点，并标出中文“分〞字，〔遇到电压表不理它，当断开没有处理〕用两支铅笔从分点开始沿电流方向前进，直至两支笔尖集合，这个点就是集合点。
并标出中文“合〞字。
首先要清楚有几条支路，每条支路中有几个元件，分别是什么。
特别要注意分点到电源正极之间为干路，分点到电源负极之间也是干路，看一看干路中分别有哪些元件，在都明确的根底上开始作电路图，具体步骤如下：先画电池组，分别画出两段干路，干路中有什么画什么。
在分点和合点之间分别画支路，有几条画几条〔多数情况下只有两条支路〕，并准确将每条支路中的元件按顺序画标准，作图要求横平竖直，铅笔作图检查无误后，将电压表画到被测电路的两端。
〔二〕看电路图连元件作图方法：先看图识电路：混联不让考，只有串，并联两种，串联容易识别重点是并联。
假设是并联电路，在电路较长上找出分点和合点并标出。
并明确每个元件所处位置。
〔首先弄清楚干路中有无开并和电流表〕连实物图，先连好电池组，找出电源正极，从正极出发，连干路元件，找到分点后，分支路连线，千万不能乱画，顺序作图。
直到合点，然后再画另一条支路[注意导线不得交叉，导线必须画到接线柱上〔开关，电流表，电压表等〕接电流表，电压表的要注意正负接线柱]遇到滑动变阻器，必须一上，一下作图，检查电路无误后，最后将电压表接在被测电路两端。
