行车钢绳绳缺陷及报废标准(图片)

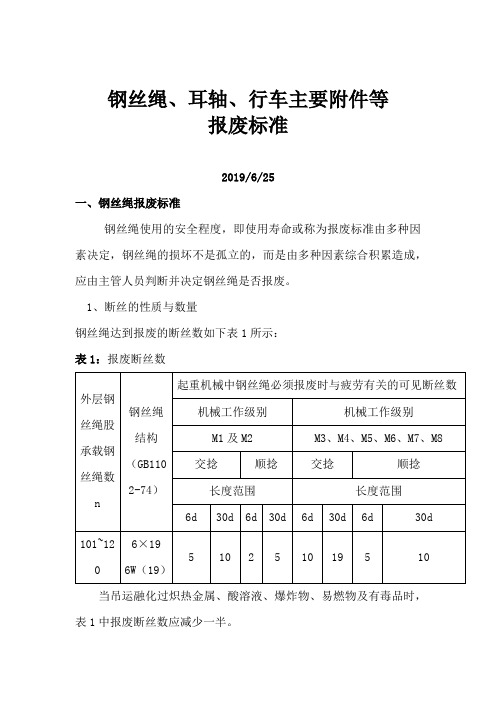

钢丝绳、耳轴、行车主要附件等报废标准2019/6/25一、钢丝绳报废标准钢丝绳使用的安全程度，即使用寿命或称为报废标准由多种因素决定，钢丝绳的损坏不是孤立的，而是由多种因素综合积累造成，应由主管人员判断并决定钢丝绳是否报废。

1、断丝的性质与数量钢丝绳达到报废的断丝数如下表1所示：表1：报废断丝数当吊运融化过炽热金属、酸溶液、爆炸物、易燃物及有毒品时，表1中报废断丝数应减少一半。

2、如果断丝紧靠一起形成局部聚集，即局部集中，则钢丝绳应报废。

如果这种断丝聚集在小于6倍绳径长度范围内，或者集中在任一支绳股中，那么，即使断丝数比表1报废断丝数少，钢丝绳也应报废。

3、如果钢丝绳出现整根绳股断裂，钢丝绳应报废。

4、钢丝绳内部绳股断裂造成绳径显著减小时，钢丝绳应报废。

5、钢丝绳弹性显著减小时，钢丝绳应报废。

6、外层钢丝磨损达到其直径的40%时，钢丝绳应报废。

当不到40%时，可按表2所列折减系数报废。

表2：折减系数吊运融化过炽热金属、酸溶液、爆炸物、易燃物及有毒品时，该标准减半。

1、钢丝绳直径相对于公称直径减小7%或更多时，即使未发生断丝，该钢丝绳也应报废。

2、钢丝绳外部腐蚀而出现深坑，钢丝绳相当松弛时应报废。

钢丝绳3、钢丝绳出现严重内部腐蚀，钢丝绳应报废。

4、出现笼状畸变的钢丝绳应立即报废。

5、绳股挤出的钢丝绳应报废。

6、出现钢丝挤出，变形严重时钢丝绳应报废。

7、绳径局部增大的钢丝绳应报废。

8、绳径局部严重减少的钢丝绳应报废。

9、严重扭结的钢丝绳应报废。

10、由于热或电弧的作用于钢丝绳外表，该钢丝绳应报废。

二、钢、铁水包耳轴报废标准1、耳轴部位应定期进行探伤检测。

凡耳轴出现内裂纹、壳体焊缝开裂、明显变形、耳轴磨损大于直径的10％、机械失灵、衬砖损坏超过规定，均应报修或报废（国内某些钢厂的标准是5%）2、对使用耳轴套的直接更换耳轴套。

三、吊钩报废标准1、吊钩有裂纹时应报废。

2、吊钩危险断面磨损量达原尺寸的10%时应报废。

钢丝绳缺陷及报废标准引言钢丝绳是一种十分重要的工业材料，广泛应用于吊装、起重、运输等领域。

然而，长时间的使用和环境因素会导致钢丝绳出现缺陷。

本文将探讨钢丝绳的常见缺陷及其对安全性能的影响，并介绍相应的报废标准。

钢丝绳缺陷分类钢丝绳常见的缺陷可以分为以下几类：1.疲劳断裂：由于长时间的工作负荷和频繁的应力变化，钢丝绳可能出现疲劳断裂。

2.金属疲劳：钢丝绳的金属本身也会因为周期性变形而出现疲劳断裂。

3.锈蚀：钢丝绳在潮湿环境下容易生锈，导致钢丝表面腐蚀，减弱其强度和耐久性。

4.应变软化：钢丝绳长期受到高荷载作用，导致其组织结构发生变化，软化现象出现。

5.结构损坏：钢丝绳在使用过程中可能会受到外力的撞击、切割等损伤，导致结构破坏。

6.拉伸失效：钢丝绳在超载或故障状态下，可能会发生拉伸失效，即钢丝绳断裂。

钢丝绳缺陷对安全性能的影响钢丝绳的缺陷会对其安全性能产生重大影响，包括以下几个方面：1.载荷能力：钢丝绳的缺陷会导致其承载能力下降，无法再承受原先的工作负荷。

2.公称直径变化：钢丝绳的断丝、磨损等缺陷会导致其公称直径变化，进而影响其安装和使用。

3.弯曲疲劳寿命：钢丝绳的疲劳断裂现象会缩短其弯曲疲劳寿命，导致使用寿命减少。

4.抗拉强度：钢丝绳的缺陷会导致其抗拉强度下降，不能再承受外部的张力。

5.安全系数：钢丝绳的缺陷会使其安全系数下降，可能导致绳索突然断裂，造成安全事故。

钢丝绳报废标准为了确保工程和人员的安全，钢丝绳应按照以下标准进行报废：1.疲劳断丝：当钢丝绳的疲劳断丝数量达到规定的限值时，应停止使用并报废。

2.最小直径：钢丝绳的最小直径应根据工程要求和标准进行检测，当直径小于规定的最小值时，应报废。

3.高度磨损：钢丝绳的表面磨损超过规定的限值，应立即停止使用并更换。

4.结构损坏：钢丝绳出现严重的结构损坏，如切割、撞击等，应立即停止使用并报废。

5.腐蚀程度：钢丝绳的腐蚀程度超过规定的限制时，应报废并更换。

钢丝绳使用的报废标准是什么？《起重机械安全规程》对钢丝绳的报废规定：钢丝绳是否报废，主要依据钢绳断丝程度和一些其它条件：1.起重机械钢丝绳在一个捻节距内断丝数达钢丝绳总丝数的10％。

如绳6×19＝114丝，当断丝数达12丝时即应报废更新，如绳6 × 37＝222丝，当断丝数达22丝时即应报废更新。

对于由粗细丝组成的钢丝绳，断丝数的计算是细丝一根算一根，粗丝一根算1．7根。

2.钢丝径向磨损或腐蚀量超过原直径的40％则应报废，当不到40％时，可按规定折减断丝数报废。

3.起重机械吊运炽热金属或危险品的钢丝绳的报废丝数，取一般起重机用钢丝绳报废标准的一半数4.对于符合ISO2408 （一般用途钢丝绳特性》标准所规定的结构钢丝绳，报废的断丝数应按GB5972—86中规定数执行。

5.整条绳股断裂应报废。

6.当钢丝绳直径相对于公称直径减小7%或更多时，即使未发现断丝，该钢丝绳也应报废。

7.麻芯外露应报废。

8.钢丝绳有明显的腐蚀应报废。

9.局部外层钢丝伸长呈笼型状态应报废10.对照GB5972一86中钢丝绳可能出现的典型示例，与图中损坏相同者应报废。

起重机械的总体设计不允许钢丝绳具有无限长的寿命。

对于6股和8股的钢丝绳，断丝主要发生在外表。

而对于多层绳股的钢丝绳(典型的多股结构)就不同，这种钢丝绳断丝大多数发生在内部，因而是“不可见的”断裂。

下面结合考虑了这些因素说明报废情况，一般适用于各种结构的钢丝绳。

1.绳端断丝当绳端或其附近出现断丝时，即使数量很少也表明该部位应力很高，可能是由于绳端安装不正确造成的，应查明损坏原因。

如果绳长允许，应将断丝的部位切去重新合理安装。

2.断丝的局部聚集如果断丝紧靠一起形成局部聚集，则钢丝绳应报废。

如这种断丝聚集在小于6d的绳长范围内，或者集中在任一支绳股里，那么，即使断丝数比表列的数值少，钢丝绳也应予报废。

3.断丝的增加率在某些使用场合，疲劳是引起钢丝绳损坏的主要原因，断丝则是在使用一个时期以后才开始出现，但断丝数逐渐增加，其时间间隔越来越短。

起重机钢丝绳报废标准一、出现以下情况之一时，起重机钢丝绳应报废：1、出现整根绳股断裂；2、绳芯损坏，绳径显著减小；3、断丝紧靠一起形成局部聚集；4、弹性显著减小，明显地不易弯曲；5、钢丝绳直径减少7%或更多时（相对于公称直径，磨损）；6、钢丝绳外部钢丝的腐蚀出现深坑，钢丝相当松弛；7、钢丝绳直径局部严重增大；有严重的内部腐蚀；8、钢丝绳发生笼状畸变；9、有严重的内部腐蚀；10、钢丝绳严重扭结；11、钢丝绳严重弯折。

二、达到下表所示的可见断丝数（与疲劳有关），起重机钢丝绳应报废：注：⑴ d—钢丝绳直径。

⑵填充钢丝不能看作承载钢丝，因此要从检验数中扣除。

多层股钢丝绳仅考虑可见的外层绳股。

带钢芯的钢丝绳，其绳芯看作内部绳股而不予考虑。

三、钢丝绳报废断丝数的折减系数四、常用钢丝绳计算破断力的折算系数1、6×19钢丝绳： 0.85×所列表中总破断力2、6×37钢丝绳： 0.82×所列表中总破断力3、6×61钢丝绳： 0.80×所列表中总破断力五、钢丝绳的最小安全系数K1、轻级Q1： K=5.02、中级Q2： K=5.53、重级Q3： K=6.04、特重级和连续特重级Q4： K=6.5六、附则本规定由公司设备物资部制定、修订、解释和归口本规定起草者：刘建伟**********************本工作标准自公布之日起执行首次公布日期：2008年12月9日中国水利水电第五工程局有限公司下面是诗情画意的句子欣赏，不需要的朋友可以编辑删除！！谢谢1. 染火枫林，琼壶歌月，长歌倚楼。

岁岁年年，花前月下，一尊芳酒。

水落红莲，唯闻玉磬，但此情依旧。

2. 玉竹曾记凤凰游，人不见，水空流。

3. 他微笑着，在岁月的流失中毁掉自己。

4. 还能不动声色饮茶，踏碎这一场，盛世烟花。

5. 红尘嚣浮华一世转瞬空。

6. 我不是我你转身一走苏州里的不是我。

7. 几段唏嘘几世悲欢可笑我命由我不由天。

行车钢丝绳缺陷及报废标准
1、缺陷：钢丝挤出
处理：立即报废
2、缺陷：单股钢丝绳芯挤出
处理：立即报废
3、缺陷：绳股凹陷、绳直径
局部减少
处理：立即报废
4、缺陷：绳股挤出/扭曲
处理：立即报废
5、缺陷：局部压扁、弯折
处理：立即报废
6、缺陷：扭结（正向）
处理：立即报废
编制：批准：审核：7、缺陷：扭结（逆向） 处理：立即报废
8、缺陷：波浪变形
处理：一捻距内2处断丝
或10%断丝报废
处理：检查/降低载荷/严
重报废
13、缺陷：内部绳股突出 处理：立即报废
11、缺陷：由于热或电弧的作用而引起的损坏。

当颜色改变时
处理：立即报废
12、缺陷：表面断丝
9、缺陷：笼状畸变 处理：立即报废
10、缺陷：外部磨损 处理：立即报废。

起重机械用钢丝绳检验和报废实用规范GB/T5972-2006/ISO4309:19901 范围a)本标准规定了钢丝绳检验和报废的一般原则，本标准适用于下列起重机：b)钢索及门式缆索起重机c)悬臂起重机d)甲板式起重机e)桅杆及牵索式桅杆式起重机f)斜撑桅杆式起重机g)浮式起重机h)桥式起重机i)门式或半门式起重机j)门座或半门座起重机k)铁路起重机l)塔式起重机这些起重机可用吊钩、抓斗、电磁盘、料桶、铲斗、集装箱专用吊具、堆垛叉等作业，并可以手动、机动、电动或液压操纵。

本标准也适用于钢丝绳电动葫芦。

本标准所涉及的起重机词汇可参照ISO 4306-1；本标准所涉及到的机构分级可参照ISO 4301-1。

2 术语和定义下列术语和定义适用于本标准2.1钢丝绳芯支撑钢丝绳外部绳股的部分。

在6股钢丝绳和8股钢丝绳的结构中绳芯库用一根天然或人造纤维绳、一根钢丝绳股或若干根钢丝绳股（呈螺旋形拧成单根较细的钢丝绳）制成。

2.2卷筒上换层部分钢丝绳由于卷筒槽型或底层钢丝绳外型的作用，钢丝绳由一圈绕到另一圈而改变其正常轨迹的绳段。

2.3钢丝绳的检验记录由起重设备用户作的记录，附录B给出了典型示例。

2.4间隙存在于绳股中的各钢丝绳之间或钢丝绳中同层的各绳股之间的间隙。

2.5接触点各绳股之间的接触部分，接触部位的钢丝绳可能因无绳股间隙而出现断裂。

2.6卷筒上的钢丝绳多层缠绕钢丝绳在卷筒上连续缠绕形成了多个层面（此多层缠绕为螺旋型或平行型，后者指钢丝绳由一层绕至另一层的缠绕型式与卷筒上钢丝绳在固定处的缠绕型式一致）。

2.7同向捻钢丝绳中绳股的捻向与外层钢丝的捻向相同。

2.8捻距由各股形成的螺距。

2.9多层股绳由若干层绳股缠绕形成的钢丝绳，如果一层或多层绳股缠绕方向与外部绳股的方向相反，则可减小钢丝绳的旋转特性；如果所有绳股缠绕方向相同，则无此优点。

2.10交互捻钢丝绳中绳股的捻向与其外层钢丝的捻向相反。

2.11卷盘用于运输包装时，缠绕钢丝绳的可转到件，可为木制或钢结构，根据缠绕钢丝绳的质量而定。
