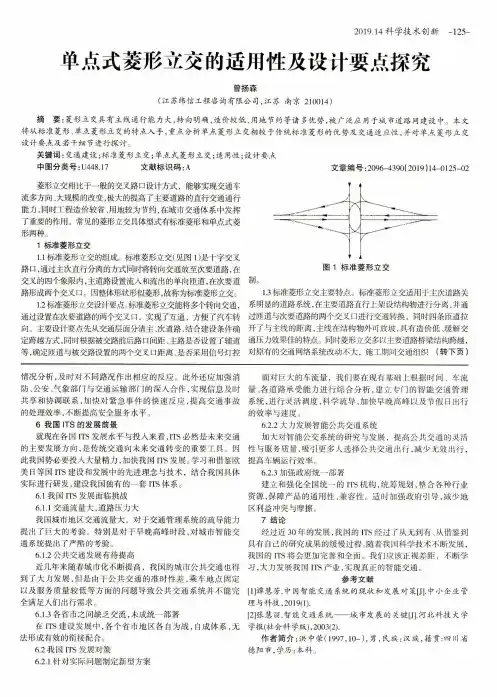

2019.14科学技术创新-125-单点式菱形立交的适用性及设计要点探究曾扬森(江苏纬信工程咨询有限公司,江苏南京210014)摘要:菱形立交具有主线通行能力大,转向明确,造价较低、用地节约等诸多优势,被广泛应用于城市道路网建设中。
本文将从标准菱形、单点菱形立交的特点入手,重点分析单点菱形立交相较于传统标准菱形的优势及交通适应性,并对单点菱形立交设计要点及若干细节进行探讨。
关键词:交通建设;标准菱形立交;单点式菱形立交;适用性;设计要点中图分类号:U448.17 文献标识码:A文章编号:2096-4390(2019)14-0125-02菱形立交相比于一般的交叉路口设计方式,能够实现交通车流多方向、大规模的改变,极大的提高了主要道路的直行交通通行能力,同时工程造价较省、用地较为节约,在城市交通体系中发挥了重要的作用。
常见的菱形立交具体型式有标准菱形和单点式菱形两种。
1标准菱形立交1」标准菱形立交的组成。
标准菱形立交(见图1)是十字交叉路口,通过主次直行分离的方式同时将转向交通放至次要道路,在交叉的四个象限内,主道路设置流入和流出的单向匝道,在次要道路形成两个交叉口。
因整体形状形似菱形,故称为标准菱形立交。
1.2标准菱形立交设计要点。
标准菱形立交能将多个转向交通,通过设置在次要道路的两个交叉口,实现了互通,方便了汽车转向。
主要设计要点先从交通层面分清主、次道路,结合建设条件确定跨越方式,同时根据被交路前后路口间距、主路是否设置了辅道等,确定匝道与被交路设置的两个交叉口距离、是否采用信号灯控情况分析,及时对不同路况作出相应的反应。
此外还应加强消防、公安、气象部门与交通运输部门的深入合作,实现信息及时共享和协调联系,加快对紧急事件的快速反应,提高交通事故的处理效率,不断提高安全服务水平。
6我国ITS的发展前景就现在各国ITS发展水平与投入来看,ITS必然是未来交通的主要发展方向,是传统交通向未来交通转变的重要工具。

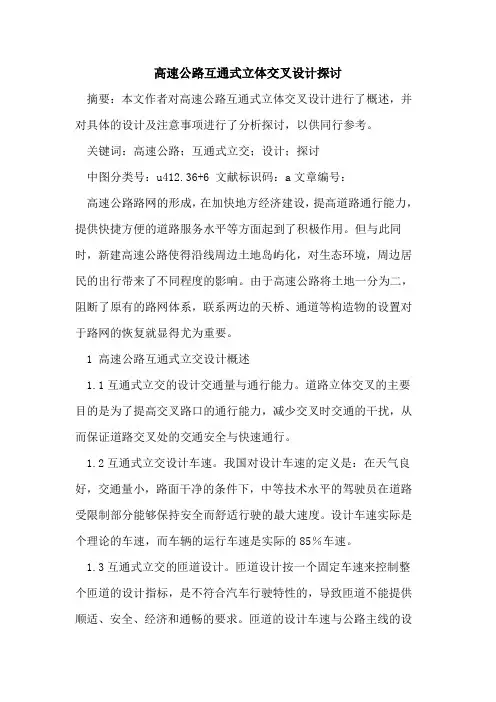

高速公路互通式立体交叉设计探讨摘要:本文作者对高速公路互通式立体交叉设计进行了概述,并对具体的设计及注意事项进行了分析探讨,以供同行参考。
关键词:高速公路;互通式立交;设计;探讨中图分类号:u412.36+6 文献标识码:a文章编号:高速公路路网的形成,在加快地方经济建设,提高道路通行能力,提供快捷方便的道路服务水平等方面起到了积极作用。
但与此同时,新建高速公路使得沿线周边土地岛屿化,对生态环境,周边居民的出行带来了不同程度的影响。
由于高速公路将土地一分为二,阻断了原有的路网体系,联系两边的天桥、通道等构造物的设置对于路网的恢复就显得尤为重要。
1 高速公路互通式立交设计概述1.1互通式立交的设计交通量与通行能力。
道路立体交叉的主要目的是为了提高交叉路口的通行能力,减少交叉时交通的干扰,从而保证道路交叉处的交通安全与快速通行。
1.2互通式立交设计车速。
我国对设计车速的定义是:在天气良好,交通量小,路面干净的条件下,中等技术水平的驾驶员在道路受限制部分能够保持安全而舒适行驶的最大速度。
设计车速实际是个理论的车速,而车辆的运行车速是实际的85%车速。
1.3互通式立交的匝道设计。
匝道设计按一个固定车速来控制整个匝道的设计指标,是不符合汽车行驶特性的,导致匝道不能提供顺适、安全、经济和通畅的要求。
匝道的设计车速与公路主线的设计车速的应用在设计中是不一样的。
公路主线按设计车速来控制整个路线指标(公路主线没有要求不同设计车速或等级情况下),来提供全线的安全、舒适的行驶。
而匝道是提供车辆转弯的连接道,匝道的设计车速除了满足匝道本身设计的安全、经济外,还要考虑到与连接道路的顺畅连接,这也是匝道的设计车速不能用一个速度来控制的原因。
1.4互通式立交的变速车道设计。
变速车道的横断面由左侧路缘带(与主线车道共用)、车道、右路肩(含右侧路缘带)组成。
变速车道分为直接式和平行式,路线规范规定:变速车道为单车道时,减速车道宜采用直接式,加速车道宜采用平行式。

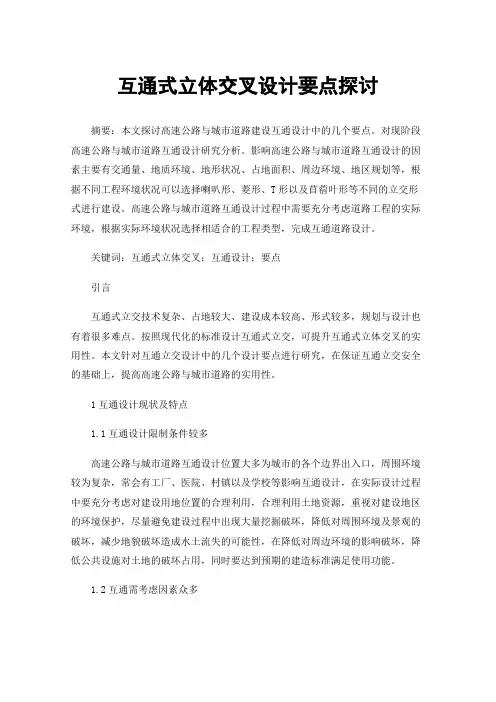

互通式立体交叉设计要点探讨摘要:本文探讨高速公路与城市道路建设互通设计中的几个要点。
对现阶段高速公路与城市道路互通设计研究分析。
影响高速公路与城市道路互通设计的因素主要有交通量、地质环境、地形状况、占地面积、周边环境、地区规划等,根据不同工程环境状况可以选择喇叭形、菱形、T形以及苜蓿叶形等不同的立交形式进行建设。
高速公路与城市道路互通设计过程中需要充分考虑道路工程的实际环境,根据实际环境状况选择相适合的工程类型,完成互通道路设计。
关键词:互通式立体交叉;互通设计;要点引言互通式立交技术复杂、占地较大、建设成本较高、形式较多,规划与设计也有着很多难点。
按照现代化的标准设计互通式立交,可提升互通式立体交叉的实用性。
本文针对互通立交设计中的几个设计要点进行研究,在保证互通立交安全的基础上,提高高速公路与城市道路的实用性。
1互通设计现状及特点1.1互通设计限制条件较多高速公路与城市道路互通设计位置大多为城市的各个边界出入口,周围环境较为复杂,常会有工厂、医院、村镇以及学校等影响互通设计,在实际设计过程中要充分考虑对建设用地位置的合理利用,合理利用土地资源,重视对建设地区的环境保护,尽量避免建设过程中出现大量挖掘破坏,降低对周围环境及景观的破坏,减少地貌破坏造成水土流失的可能性,在降低对周边环境的影响破坏,降低公共设施对土地的破坏占用,同时要达到预期的建造标准满足使用功能。
1.2互通需考虑因素众多互通立交设计过程中需要考虑各匝道平面、纵断、横断面的布设,同时要考虑机动车、非机动车道以及人行道的建设,还需考虑地下综合管线的铺设等。
主线与匝道存在速度差,需认真计算变速车道、鼻端接线位置等城市规划是城市发展建设的基础依据,城市规划的完整及实用状况关系着城市的建设水平以及城市居民的生活质量,高速公路与城市道路的互通设计属于路网整体规划与城市建设工程中的一部分,因此,在实际设计建设过程中要与交通部门、城市规划、发展改革做好协调工作,充分服从整体路网与城市整体的规划建设。

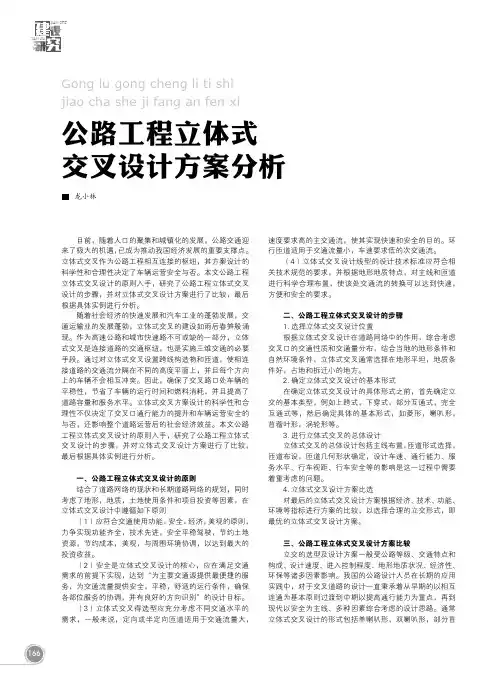

166YAN JIUJIAN SHE公路工程立体式交叉设计方案分析Gong lu gong cheng li ti shi jiao cha she ji fang an fen xi龙小林目前,随着人口的聚集和城镇化的发展,公路交通迎来了极大的机遇,已成为推动我国经济发展的重要支撑点。
立体式交叉作为公路工程相互连接的枢纽,其方案设计的科学性和合理性决定了车辆运营安全与否。
本文公路工程立体式交叉设计的原则入手,研究了公路工程立体式交叉设计的步骤,并对立体式交叉设计方案进行了比较,最后根据具体实例进行分析。
随着社会经济的快速发展和汽车工业的蓬勃发展,交通运输业的发展蓬勃,立体式交叉的建设如雨后春笋般涌现。

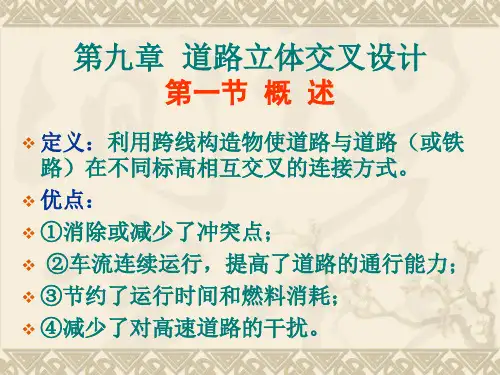

作为高速公路和城市快速路不可或缺的一部分,立体式交叉是连接道路的交通枢纽,也是实施三维交通的必要手段。
通过对立体式交叉设置跨线构造物和匝道,使相连接道路的交通流分隔在不同的高度平面上,并且每个方向上的车辆不会相互冲突。
因此,确保了交叉路口处车辆的平稳性,节省了车辆的运行时间和燃料消耗,并且提高了道路容量和服务水平。
立体式交叉方案设计的科学性和合理性不仅决定了交叉口通行能力的提升和车辆运营安全的与否,还影响整个道路运营后的社会经济效益。
本文公路工程立体式交叉设计的原则入手,研究了公路工程立体式交叉设计的步骤,并对立体式交叉设计方案进行了比较,最后根据具体实例进行分析。
一、公路工程立体式交叉设计的原则结合了道路网络的现状和长期道路网络的规划,同时考虑了地形,地质,土地使用条件和项目投资等因素,在立体式交叉设计中遵循如下原则:(1)应符合交通使用功能,安全,经济,美观的原则,力争实现功能齐全,技术先进,安全平稳驾驶,节约土地资源,节约成本,美观,与周围环境协调,以达到最大的投资收益。
(2)安全是立体式交叉设计的核心,应在满足交通需求的前提下实现,达到“为主要交通源提供最便捷的服务,为交通流量提供安全,平稳,舒适的运行条件,确保各部位服务的协调,并有良好的方向识别”的设计目标。
第42卷第11期 2014年6月 交通标准化
Transportation Standardization Vo1.42 No.1 1
Jun.2014
菱形互通式立体交叉设计实例 张恩华 (新疆维吾尔自治区交通规划勘察设计研究院,新疆乌鲁木齐830000) 摘要:立交桥作为互通式立体交叉设计的重要组成部分,对于整个立交工程有较大影响。结合设计实例,考虑 交通量分布、主交通流方向及互通功能,采用了菱形互通立交方案,系统地介绍了该立交各部分的设计情况, 可为同类工程提供参考借鉴。 关键词:公路设计;互通式立交;车道设计;平面交叉 中图分类号:U448.17 文献标识码:B 文章编号:1002—4786(2014)11—0111-03
Diamond Interchage Design Case ZHANG En—hua (Xinjiang Uygur Autonomous Region Transportation Planning Survey and Design Institute,Urumqi 830000,China) Abstract:Overpass is an important part of interchange.The design of the overpass has great influence on the interchange project.Combining with a design case,considering the traffic distribution,the main direc— tion of traffic flow,and the interchange functions,the diamond interchange scheme is adopted.The paper systematically introduces the design of each part of the interchange,which can provide reference for simi— lar projects. Key words:highway design;interchange overpass;lane design;grade crossing
0引言 省道313线察布查尔至都拉塔口岸公路拟建一 级路在K15+810.1处与¥237线十字交叉,交叉角度 为84。,被交线为省道¥237线,于2004年10月建 成,三级公路标准,路基宽度8.5m,路面宽度 工业园立交 都拉塔口岸 伊宁市 7m,沥青混凝土路面。根据工可交通量调查及预 测,¥237线的主要出行方向是工业园至伊宁市方 向,2033年预测转向交通量(小客车/日)为3 580 辆,互通式立交范围内为7度地震设防区,其交通 量分布如图1所示。
察县
都拉塔口岸 2013年 2015年 2o2o年 2025年 2030年 2032年 图1工业园互通立交交通量分布图 1 路线方案设计 互通立交的布设应综合考虑交通量、国道和 宁市
物、地质、经济等因素确定,使互通立交达到快 捷、安全、舒适的高标准要求。以交通量预测为 省道干线公路规划、城市总体规划、建设项目的 依据,充分考虑交通组成和交通流向;以设计速 使用功能及其在路网中的地位,并结合地形、地 度为标准,分析其在路网中的功能,确定技术标
收稿日期:2013—1卜11 作者简介:张恩华(1979一),男,山东巨野县人,工程师,学士,从事公路设计工作。 交通标准化 2014年6月 准;结合地形、地物、地质条件等合理确定互通 形式;充分考虑路网远期规划与地方经济发展, 做好预留设计;从互通选型至互通设计每个细 节,注重景观设计,使每一个互通都成为城镇周 边的一处亮点。 本工程路线在K15+810.1处与¥237线相交,呈 十字交叉。¥237线向北经中小企业创业园到察布 查尔县,向南通往伊南工业园及昭苏县,为三级 公路。由于伊南工业园煤化工基地的建设,¥237 线从伊南工业园中部通过,将作为该工业园区人 员通勤、生产建设材料设备和产品运输的主要道 路。其直行交通量较大,且有转向交通需求,故 在此交叉处设置一菱形互通式立体交叉,主线下 穿。根据工可意见,考虑交通量分布、主交通流 方向及互通功能,本互通立交形式采用菱形互通 立交较为合适,不再做方案比选。由于本立交主 交通流为察布查尔县与伊南工业园及昭苏县与伊 宁市之间,详见工业园互通立交交通量分布图, 故采用主交通流方向车辆出行顺捷菱形互通立交 方案。主线与被交路的斜交角为84。。互通立交主 要技术指标及工程规模见表1。 表1互通立交主要技术指标及工程规模 类型 项目 工业园互通立交 起讫桩号 K15+280~K16+320 主线平曲线半径/m 1 800 主线纵坡(%) O.55 主线路基形式 整体式 主线 主线长度/【n 1 300 跨线桥形式 主线下穿匝道、上跨被交线 (20+2x25+20)m整体现浇预应力 跨线桥结构 混凝土连续箱梁 设计速度/(km/h) 40 最小半径/m 300 匝道 最大纵坡(%) 3.978 单向单车道路基宽度/m 8.5 匝道长度/m 1 359.766 主要工 程规模 土方/1 Ooom 176.577 占地/亩 172.427 (1)本_T程_[业园立交范围内主线圆曲线半 径为1 800m,纵坡为0.55%,主线的平纵指标满足 规范对立交主线的要求。同时,对本立交匝道设 计速度为40km/h,匝道平曲线最小半径为300m; 匝道最大纵坡为3.978%,最小坡长度为170m。单 向单车道匝道宽度为8.5m、路面宽度为7m。立交 采用主线下穿匝道的形式。立交匝道各项技术指 标满足《公路路线设计规范》(JTG D20--2006) 的要求,车流可以快速地转换,服务水平较高。 此立交匝道路面结构采用4cm细粒式沥青混凝土 fAc一13F)上面层+7era粗粒式沥青混凝土(AC~ 25C)下面层+lcm下封层(S12)+21cm4.5%水泥稳定 砂砾基层+20era天然砂砾底基层。互通式立体交叉 加、减速车道及渐变段的路面采用与主线相同的 结构型式。 (2)变速车道设计。为适应车辆变速行驶的 需要,在主线分、合流处分别设置减速车道和加 速车道,减速车道采用直接式设计,加速车道采 用平行式设计。单车道加速车道长度为180m、渐 变段长度为70m;单车道减速车道长度分别为 111.486m和110.549m、渐变段长度为80m。本立 交变速车道长度满足《公路路线设计规范》(JTG D20--2006)规定的最小值。 (3)被交线及跨线桥。立交区范围被交线位 ¥237线(伊昭公路)采用三级公路标准,设计速 度为60km/h,路基宽度为12m,路面宽度为 10.5m。跨线桥上部结构采用(20+2 ̄25+20)m整体 现浇预应力混凝土连续箱梁(桥宽12m),下部结 构采用柱式桥墩、肋板式桥台、桩基础。匝道与 被交线交叉处设置渠化平面交叉。被交线路面结 构采用5cm中粒式改性沥青混凝 ̄(AC--16C)32面 层+1cm沥青表面处治下封层+32em4.5%水泥稳定 砂砾基层+20cm天然砂砾底基层。
2分离式立交或通道设计 2.1设计思路 结合现有道路及路网规划,具有前瞻性地合 理选定跨越方式,跨越高速时按远期六车道高速 公路预留净空。原则上不改变地方道路布局,对 两侧带有渠道的道路连渠带路一并跨过。为满足 净空要求,主线上跨二级公路时,桥下净空不小 于5m;主线上跨三、四级公路时,桥下净空不小 于4.5m;主线上跨等外及乡村主要道路时,桥下 第42卷第11期 张恩华:菱形互通式立体交叉设计实例 净空:汽车专用通道小于3.5m;农用汽车通道不 小于3.2m;蓄力车及拖拉机通道不小于2.7m;人 行通道不小于2.2m。最终本工程分离式立交设置 情况如表2所示。 表2分离式立交设置 交叉 交叉 跨线桥孔数 上部 被交路改 桩号 方式 及孑L径 结构 建长度/m 备注 整体现浇 县道 K7+ 主线 20m+2mX 预应力 800 X715 821.72 下穿 25m+20m 混凝土连 (三级 续箱梁 路) 2.2通道设置情况 互通式立体交叉在次线或匝道上可设置平面 交叉口。这种平面交叉口往往决定整个立体交叉 的通行能力、服务水平和交通安全,设计时应予 以充分重视。在选定互通式立体交叉形式时,应 考虑所含平面交叉的必要性与合理性。设计时, 应将匝道布置在合适的象限内,使冲突点尽可能 减少。对平面交叉应根据交通量、交通组成和行 驶速度等因素做出合理布置,并设置必要的标 志、标线、分隔带、交通岛、变速车道、转弯车 道等。城市道路立体交叉行人与非机动车交通对 平面交叉影响很大,必要时应采取专辟车道、渠 化、天桥或地道等措施,与机动车分离通行。 考虑到县道X715(三级路)直行交通量较 大,转向交通量较少,本合同段共设置分离式立 交1处,即位于X715在K7+821.72处交叉。县道 X715路基宽8.5m,路面宽7m,考虑到X715线后 期存在扩建的可能性,此次在立交区范围改建为 二级公路,路基宽12m,路面宽10.5m。跨线桥桥 型采用桥型美观、整体性更好的整体现浇预应力 混凝土连续结构,桥与路基同宽。本合同段共设 置通道27处,通道桥14座、通道涵13道。路线的 大部分路段布设于农田区,结合现有农耕道路功 能及分布、路网规划,应在尽量减小工程规模、 减少占地及方便农民安全出行的前提下,合理选 定通道类型,具体有汽车专用通道、农用汽车通 道、蓄力车及拖拉机通道和人行通道。 3平面交叉设置分析 本项目路线大部分段落位于农田区,设计时 在少占耕地、减小工程规模又满足交通需求及安 全的前提下,主线路基高度较高段落与被交线交 叉时,采用平面交叉设计,以降低路基高度。本 合同段主线共设置平面交叉2处,一处为砂石路 面,一处为沥青表处路面,设计中均采用加铺转 角设计。连接线设置平面交叉2处,一处为起点 与现有道路¥237线交叉处,一处为沥青表处路面 农村公路交叉,为了方便道路两侧居民出行,连 接线设置简易开口7处。平面交叉路口转弯设计 车速根据平面交叉的功能及转向交通量大小采用 不同的设计车速,一般主要交叉路口的转弯设计 速度采用30km/h,次要交叉路口的转弯设计速度 采用15km/h。被交道路路面结构从上到下依次采 用5cm中粒式沥青混凝土面层+lcm沥青表面处治 下封层+32em水泥稳定砂砾基层+15em天然砂砾 底基层。
