静压导轨系统

数控机床液体静压导轨结构的优化设计摘要：数控机床的导轨性能对数控机床的加工中心有着直接的影响，常规材料制造的机床导轨产生的动力学与热力学无法满足现代的高精度零件加工，为了提高数控机床的加工精准度，采用液体静压导轨并对导轨进行了改进。

本文以某型号数控机床加工中心的液体静压导轨为研究对象，并对液体静压导轨进行了改进，通过合理的数据假设进行设计，从而增加数控机床加工的精准性。

首先强化液体静态导轨的内部结构，其次对数控机床液体静压导轨的性能进行分析，最后针对液体静压导轨表面进行设计，将U-V形沟槽与V形沟槽进行减阻对比。

实验模拟结果表明：液体静压导轨的静压变形最大值较小，导轨油垫进行了完善设计；U-V形沟槽在减阻上面有着显著的效果，可以有效地改善液体静压的综合性能，并对数控机床的导轨设计提供参考意见。

关键词：数控机床；液体静压导轨；结构设计引文：随着现代化发展越来越快，人们对生活和工作的现代化产品要求越来越便利，导致现在产品的做工需要更加精密，因此各行各业对精密数据机床的需求更加地迫切。

在这样的大环境下，我国科研人员研究出了具有独立产权的精密数控机床，并以此为基础进行了改进和完善，本文以液体静态导轨作为研究对象，通过对导轨的改进提高切削功能与刀具的寿命，并在导体表面进行了合理的设计和完善，采用对比手段进行对照，得出最佳的液体静态导轨设计方案，从而提高数控机床中心加工技术的精准性，为推进现代化科技发展奠定基础[1]。

1液体静压导轨的分析与结构设计1.1液体静压导轨分析液体静压导轨是一种卧式加工中心，其导轨表面能有效地减阻。

图1显示了卧式加工中心的结构图。

在机床加工时，采用液体静压导轨对立柱进行支撑、固定和引导，以减少立柱和床身之间的摩擦，从而传导刀具与工件的作用力，使数控机床加工更加的精准[2]。

图1 卧式加工中心结构示意图例如，在一个经典的车床加工过程中，其主要的加工程序中：切削量f=0.5mm/r，则切削速度 vc=150 m/min，其它的参数都是通过参考相关的设计手册得到的。

静压导轨名词解释
静压导轨是一种高精度的导轨系统，主要用于精密机床和加工中心等设备上。

其工作原理是利用静压油的压力将运动部件平稳地引导到所需的位置，从而实现高精度的定位和控制。

静压导轨通常由两个主要部分组成：静压油腔和导轨面。

静压油腔是指用于储存静压油的腔体，其压力通常高于大气压力，以确保运动部件能够在静压油的作用下平稳地移动。

导轨面是指静压导轨的主平面，它通常是经过精密加工的，以确保运动部件能够在导轨面上平稳地移动。

静压导轨的优点包括高精度、高效率和低噪音。

由于静压导轨利用静压油的压力将运动部件平稳地引导到所需的位置，因此可以实现极高的定位和控制精度。

此外，静压导轨还可以提供较高的摩擦力，从而提高运动的效率和精度。

同时，由于静压导轨的运动部件不会受到空气摩擦的影响，因此运动部件的噪音通常较低。

探讨静压导轨发展现状及趋势研究分析摘要：在重型龙门机床中，静压导轨技术扮演着至关重要的角色，它不仅是机床整体性能的重要体现，更是其核心技术之一。

静压导轨以其卓越的承载能力、高精度的测量能力以及卓越的稳定性而著称。

在设计过程中，静压导轨的承载计算、静压块的外形尺寸计算以及多头泵的压力选取等计算都具有同等重要的意义。

关键词：重型龙门机床；静压导轨技术；热变形1、引言导轨的结构形式可划分为两类：一类为具有开放式静压特性的导轨，而另一类则是采用闭式静压结构的导轨。

通过节流器将压力油导入开式静压导轨的各个油腔中，使各个运动部件上浮，从而使导轨表面被油膜隔离，最终油腔中的油经封油边源源不断地返回油箱中。

当动导轨在外载荷的作用下向下发生位移，导轨间隙减小，回油阻力增大，使得油腔内油压上升，从而达到均衡外载荷的目的。

该闭式静压导轨的上下导轨面均设有油腔，可承受双向外载荷，以确保所有运动部件的平稳运行。

导轨供油方式有定压式与定量式。

定压式静压导轨是对节流器入口油压强要求较高、应用较为广泛的设备。

定量式静压导轨是不需用节流器而给各油腔供给定量油泵，其通过油腔的压力油流量恒定。

2、静压导轨的原理静压导轨结构形式可以分为开放和封闭2种；另外燃油供应也可以分为定量式与定压式。

静压导轨上、下两个相对运动导轨面在受到一定压力时，会形成具有一定承载能力的高刚度结构使上、下两个导轨面脱离漂浮在油膜上，而压力油则保持不变。

本实用新型利用流量控制器对油膜进行调整，使得油膜有一定承载能力及刚度，确保运动件间是纯液体摩擦以减小导轨及滑块间摩擦力并确保导轨在工作过程中的准确性相对于传统导轨，静压导轨有明显优点：因导轨间摩擦变为液体摩擦而在长期使用过程中磨损最小；若导轨运动速度改变，则对油膜刚度和厚度影响最小。

3、静压导轨性能的影响要素分析3.1油膜厚度的影响静压导轨的主要性能参数包括其承载能力和刚度等，这些参数与油膜的特性息息相关。

静压导轨，作为一种创新的传动机构，在工业领域得到了广泛的应用，特别适用于支撑高速精密机床和大型机械传动装置。

静压导轨工作原理静压导轨的工作原理与静压轴承相同。

将具有一定压力的润滑油，经节流器输入到导轨面上的油腔，即可形成承载油膜，使导轨面之间处于纯液体摩擦状态。

优点：导轨运动速度的变化对油膜厚度的影响很小；载荷的变化对油膜厚度的影响很小；液体摩檫，摩檫系数仅为0.005左右，油膜抗振性好。

缺点：导轨自身结构比较复杂；需要增加一套供油系统；对润滑油的清洁程度要求很高。

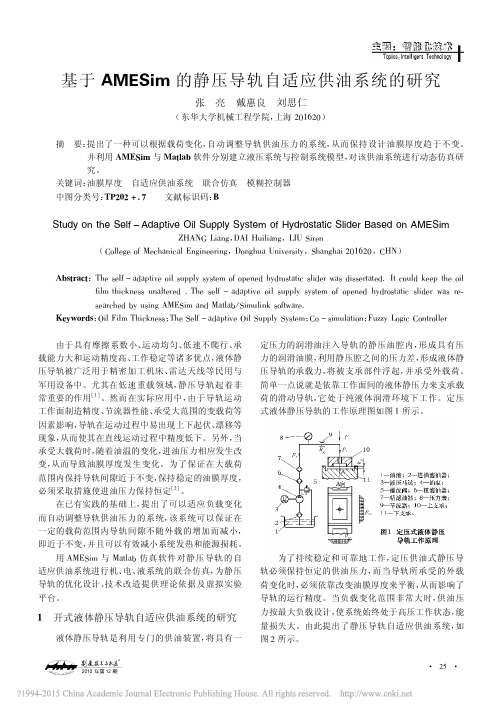

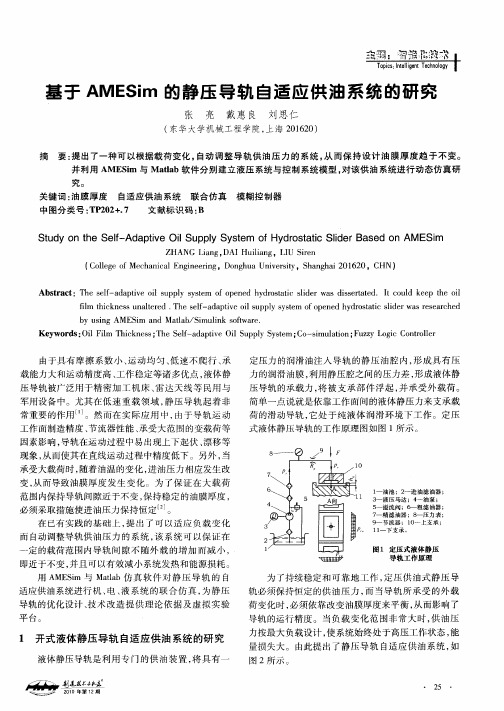

主要应用：精密机床的进给运动和低速运动导轨静压导轨分类按结构形式分：开式、闭式开式静压导轨：压力油经节流器进入导轨的各个油腔，使运动部件浮起，导轨面被油膜隔开，油腔中的油不断地通过封油边而流回油箱。

当动导轨受到外载荷作用向下产生一个位移时，导轨间隙变小，增加了回油阻力，使油腔中的油压升高，以平衡外载荷。

闭式导轨：在上、下导轨面上都开有油腔，可以承受双向外载荷，保证运动部件工作平稳。

按供油情况可分为定量式静压导轨和定压式静压导轨。

定压式静压导轨：是指节流器进口处的油压压强ps是一定的，这是目前应用较多的静压导轨。

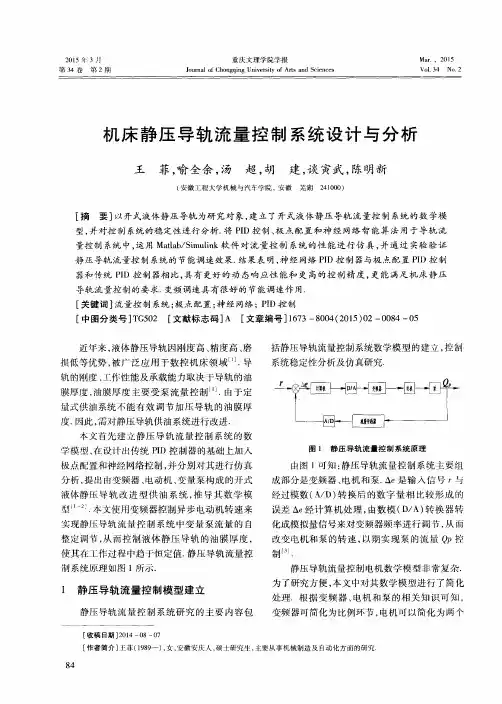

定量式静压导轨指流经油腔的润滑油流量是一个定值，这种静压导轨不用节流器，而是对每个油腔均有一个定量油泵供油。

由于流量不变，当导轨间隙随外载荷的增大而变小时，则油压上升，载荷得到平衡。

载荷的变化，只会引起很小的导轨间隙变化，因而油膜刚度较高，但这种静压导轨结构复杂。

φ1.6米圆台立式磨床采用恒流静压导轨的研制来源：机电在线发布时间：2009-4-16 8:59:441 引言对于精密圆台立式磨床来说，要保证磨削工件的大平面粗糙度低、精度高，除了要求磨头好以外，还要求工作台的工作性能要好。

目前国内外生产的φ1.6米精密圆台立式磨床中，工作台导轨基本上采用滚动导轨，经调查，滚动体磨损后高精度易于丧失，抗振能力不强，在磨削高精度的大平面时，粗糙度值也不理想。

而静压导轨与它比较，具有更小的摩擦阻力，使用寿命长，动态特性好，运动刚度好，有一定的吸振能力，运动精度高。

液体静压导轨工作原理液体静压导轨工作原理，这个听起来挺高大上的名词，其实背后藏着不少有趣的故事。

想象一下，一个小小的液体，就能把重重的物体轻轻松松地抬起来，这可真是太神奇了！在我们生活中，有许多地方都在用这个原理，像是电梯、工业机械，甚至是一些高科技的设备，都是靠它来实现的。

咱们就来聊聊这个液体静压导轨是怎么一回事，带你一起走进这个“液体”的世界。

液体静压，顾名思义，就是指液体在静止状态下对物体施加的压力。

这压力就像是个调皮的孩子，在无声无息中悄悄地工作。

你想，液体不动的时候，水分子之间的互动就会产生压力，这压力能够支撑起一些东西，真是太有意思了。

尤其是在液体导轨的设计上，利用这个特性，物体就能在上面滑行，简直就是“如鱼得水”啊！这一点在实际应用中，可谓是相当实用，既省力又高效。

说到液体导轨，你有没有想过为什么要用液体而不是固体呢？哈哈，这就有意思了。

液体相比固体，更容易变形和适应周围的环境。

想象一下，如果是用金属导轨，物体一旦遇到不平的地方，那可就麻烦了，可能会卡住或者摩擦发热。

但液体可不一样，它就像是个温柔的巨人，随时可以根据形状的变化而变化，真是灵活得让人惊叹。

并且，液体导轨的摩擦力小，能减少能耗，真的是让人省心省力，简直是机械界的“环保先锋”！在实际操作中，液体静压导轨一般由一个密闭的容器和里面的液体组成。

液体通过不同的通道流动，形成一个流动的环境。

想象一下，就像是在一条河流上，船只可以轻松地划过。

而这些导轨的设计，可以是直线的，也可以是弯曲的，真是花样百出。

各种各样的设计，就像一幅美丽的画卷，让人目不暇接。

对于工业来说，这样的设计不仅提升了效率，也大大降低了故障率，真是一举多得。

液体静压导轨也有它的小麻烦，比如液体的温度变化会影响导轨的性能，太热了可能会蒸发，太冷了又会变得粘稠。

哈哈，跟人一样，液体也需要“保暖措施”。

为了防止这些问题，很多企业会定期检查和维护导轨，确保它们的性能始终如一。

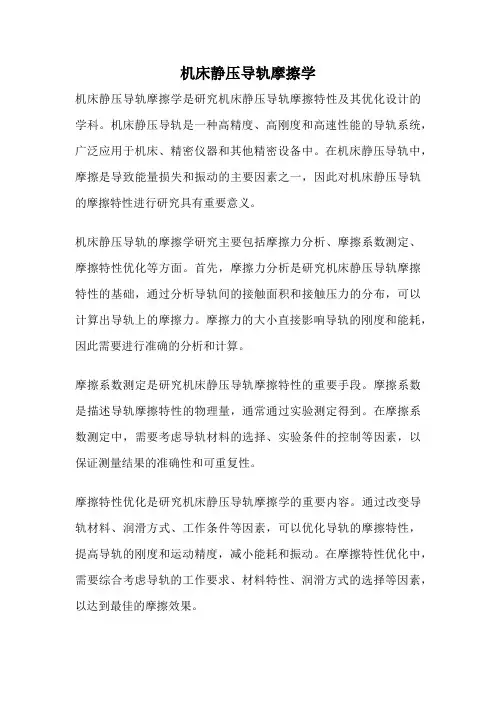

机床静压导轨摩擦学
机床静压导轨摩擦学是研究机床静压导轨摩擦特性及其优化设计的学科。

机床静压导轨是一种高精度、高刚度和高速性能的导轨系统，广泛应用于机床、精密仪器和其他精密设备中。

在机床静压导轨中，摩擦是导致能量损失和振动的主要因素之一，因此对机床静压导轨的摩擦特性进行研究具有重要意义。

机床静压导轨的摩擦学研究主要包括摩擦力分析、摩擦系数测定、摩擦特性优化等方面。

首先，摩擦力分析是研究机床静压导轨摩擦特性的基础，通过分析导轨间的接触面积和接触压力的分布，可以计算出导轨上的摩擦力。

摩擦力的大小直接影响导轨的刚度和能耗，因此需要进行准确的分析和计算。

摩擦系数测定是研究机床静压导轨摩擦特性的重要手段。

摩擦系数是描述导轨摩擦特性的物理量，通常通过实验测定得到。

在摩擦系数测定中，需要考虑导轨材料的选择、实验条件的控制等因素，以保证测量结果的准确性和可重复性。

摩擦特性优化是研究机床静压导轨摩擦学的重要内容。

通过改变导轨材料、润滑方式、工作条件等因素，可以优化导轨的摩擦特性，提高导轨的刚度和运动精度，减小能耗和振动。

在摩擦特性优化中，需要综合考虑导轨的工作要求、材料特性、润滑方式的选择等因素，以达到最佳的摩擦效果。

机床静压导轨摩擦学的研究对于提高机床的运动精度、减小能耗和振动具有重要意义。

通过摩擦力分析、摩擦系数测定和摩擦特性优化等研究方法，可以有效地改善导轨的摩擦特性，提高机床的性能。

未来，随着科学技术的不断发展，机床静压导轨摩擦学的研究将会取得更加重要的进展，为机床行业的发展和创新提供更好的支持。

重型精密数控机床的静压导轨设计简介在机床设备上经常使用滑动机构，其中静压导轨使用较广泛，特别是在立车上应用较多；现有静压导轨，其一般包括有浮动导轨、支撑导轨及供油系统，上述支撑导轨的导轨面上设有若干个油腔，借由供油系统，具有一定压力的润滑油从油箱导流出，通过油处理单元处理后，再经由分油单元的分流及节流作用，输入到所述导轨面上的油腔内，即可形成一层很薄的承载油膜，从而使浮动导轨与支撑导轨之间处于纯液体摩擦状态，摩擦系数较小，工作运动平稳，较好地消除了工作台低速运动的爬行现象。

然而，所述现有静压导轨的结构设计，由于未设有防护单元，其在工作过程中，浮动导轨不具有高稳定的压力支持，停止工作时，油腔内的油压在停止瞬间会较快地降低，从而使浮动导轨下降时与支撑导轨的导轨面间会产生一定的撞击力，不仅会影响浮动导轨在下降过程中的平稳性，而且还会大大缩短浮动导轨甚至整个静压导轨的使用寿命。

重型精密数控机床的静压导轨设计浮动导轨 1 支撑导轨 2 油腔 21 供油系统 3 油箱 31 油处理单元32油泵 33 电动机 34 油处理单元 35 压力保持单元 36 分油单元 37 压力调节单元 38 压力检测单元 39有浮动导轨 1、支撑导轨 2 及供油系统 3，支撑导轨 2 上与浮动导轨 1 相对应的导轨面上设有若干个油腔 21。

供油系统 3 包括有油箱31、油处理单元32、35、油泵33、电动机34、分油单元37、压力调节单元 38 及压力检测单元 39 ；其中，油处理单元 32 为滤油器，其设置在油箱 31 内，油处理单元 32 的出油端经由油泵 33 再分别与油处理单元 35 的入油端及压力调节单元 38 相连；油泵 33 由电动机34 驱动，油处理单元 35 为精密滤油器，其出油端与分油单元 37 的入油口相连，分油单元 37 设有多个分油出口，分别与支撑导轨 2 的若干个油腔 21 相连，分油单元37起到了分流及节流功效；所述压力调节单元38为溢流阀，其溢流口回接至油箱31 内，供油压力调节用，对应在分油单元 37 与油腔 21 相连的油路上还设有压力检测单元 39，其检测得的压力参数回馈至供油系统 3，以使压力调节单元 38 执行相应操作，最终实现压力调节作用。

静压导轨系统和滚动直线导轨系统具有相同的安装尺寸静压导轨系统页产品概览静压导轨系统 (2)特性通过静压油膜阻尼振动 (3)功能 (3)这种方案的优势 (4)现有设计 (4)和滚动直线导轨系统具有相同的安装尺寸 (4)密封 (4)耐腐蚀保护 (4)工作温度 (4)设计与安全指南互换性 (5)预载 (5)摩擦 (5)刚度 (5)静压导轨系统的安装 (6)液压配置 (7)导轨固定孔布置形式 (8)相邻结构设计 (9)精度定位台阶高度和圆角半径 (11)精度等级 (11)导轨固定孔的位置公差和导轨的长度公差 (13)订货举例、订货号固定孔对称 (14)固定孔不对称 (15)尺寸表静压导轨系统 (16)Schaeffler Group Industrial TPI 14912TPI 149Schaeffler Group Industrial 产品概览静压导轨系统和滚动直线导轨系统具有相同的安装尺寸HLE4500016D 9CSchaeffler Group Industrial TPI 1493静压导轨系统特性标准直线导轨的滑块不能阻尼振动。

为了有效阻尼振动，滚柱直线导轨系统RUE-E 需要使用额外的阻尼滑块RUDS-D ， 阻尼滑块布置在承载滑块中间。

但是为了最有效的阻尼振动，阻尼滑块必须布置在振幅最大的位置，因此需要很好的掌握振动的模式。

通过静压油膜阻尼振动对于阻尼、动态刚度和承载能力要求非常高的应用，现在可以使用静压导轨系统，基于已经验证的滚柱直线导轨系统RUE..-E ， 尺寸45。

带有预载的静压导轨系统是一个完整的单元，本身带有很好的阻尼能力，不需要额外的阻尼部件。

功能滑块的承载油腔内充满液压油，进油口要求持续稳定的压力， 图1，集成的控制阀已经在工厂设定，保证滑块在导轨上的最理想位置，当施加压力时，浮起间隙为 0.025mm 。

滑块的承载油腔充满流动的压力油。

最后，液压油从出油口被抽回液压回路。

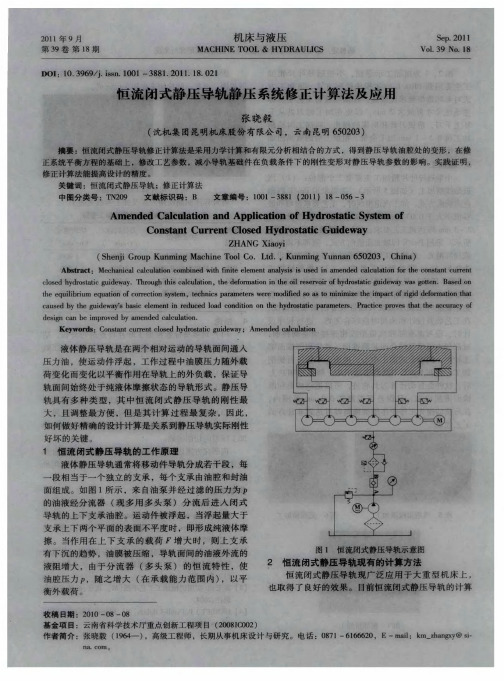

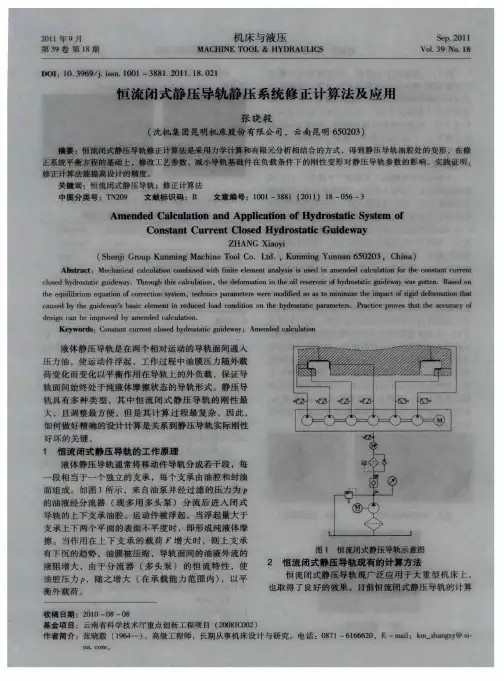

闭式静压导轨工作原理嘿，咱今儿来聊聊闭式静压导轨的工作原理哈！你说这闭式静压导轨啊，就像是一个超级稳定的大力士。

想象一下，普通的导轨就像是走在坑坑洼洼路上的人，时不时就会颠簸一下。

但闭式静压导轨可不一样，它就像走在平坦的康庄大道上，稳稳当当的。

它是怎么做到这么厉害的呢？其实啊，就是靠那神奇的静压油膜。

这油膜就像是给导轨穿上了一层超级柔软又有力量的保护衣。

当导轨工作的时候，这层油膜就会均匀地分布在导轨和滑块之间，把它们隔开。

这有啥好处呢？好处可多啦！首先呢，它能减少摩擦，就好像是给导轨抹了润滑油一样，让它们能轻松地相对运动，而且几乎不会有磨损。

你说神奇不神奇？这样一来，导轨的使用寿命那可就大大延长啦。

然后呢，因为有了这层油膜，导轨的运动就会特别平稳，不会有那种抖动或者晃动。

就好像是在坐非常平稳的电梯一样，一点颠簸的感觉都没有。

这对于一些对精度要求特别高的设备来说，那可真是太重要啦！而且哦，这闭式静压导轨还特别能适应各种恶劣的环境。

不管是高温还是低温，不管是潮湿还是干燥，它都能稳稳地工作。

就像是一个坚强的战士，啥困难都不怕。

你看那些高精度的机床、测量仪器啥的，很多都用了闭式静压导轨呢。

它能让这些设备发挥出最好的性能，制造出超级精密的零件。

咱再打个比方，这闭式静压导轨就像是一个优秀的舞蹈家，在舞台上翩翩起舞，动作优雅又精准。

而那静压油膜就是它的舞鞋，给它提供了最好的支撑和保护。

说真的，闭式静压导轨真的是一项非常了不起的技术。

它让我们的工业生产变得更加高效、更加精确。

没有它，很多高科技的产品可能都没办法制造出来呢！你说它重要不重要？所以啊，咱可得好好了解了解它，让它为我们的生活和工作带来更多的便利和进步。

怎么样，闭式静压导轨是不是很厉害呀？。
