螺纹插装阀介绍之三 电磁换向阀

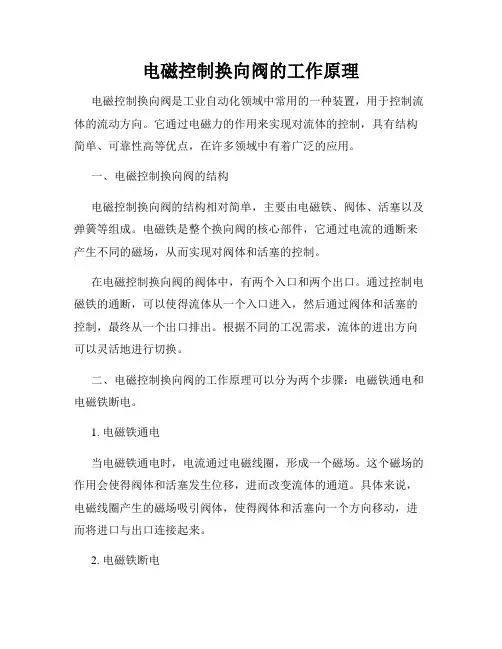

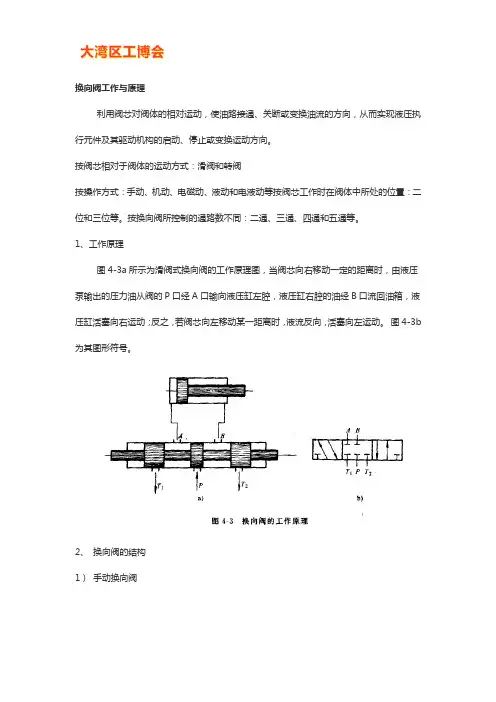

电磁控制换向阀的工作原理电磁控制换向阀是工业自动化领域中常用的一种装置，用于控制流体的流动方向。

它通过电磁力的作用来实现对流体的控制，具有结构简单、可靠性高等优点，在许多领域中有着广泛的应用。

一、电磁控制换向阀的结构电磁控制换向阀的结构相对简单，主要由电磁铁、阀体、活塞以及弹簧等组成。

电磁铁是整个换向阀的核心部件，它通过电流的通断来产生不同的磁场，从而实现对阀体和活塞的控制。

在电磁控制换向阀的阀体中，有两个入口和两个出口。

通过控制电磁铁的通断，可以使得流体从一个入口进入，然后通过阀体和活塞的控制，最终从一个出口排出。

根据不同的工况需求，流体的进出方向可以灵活地进行切换。

二、电磁控制换向阀的工作原理可以分为两个步骤：电磁铁通电和电磁铁断电。

1. 电磁铁通电当电磁铁通电时，电流通过电磁线圈，形成一个磁场。

这个磁场的作用会使得阀体和活塞发生位移，进而改变流体的通道。

具体来说，电磁线圈产生的磁场吸引阀体，使得阀体和活塞向一个方向移动，进而将进口与出口连接起来。

2. 电磁铁断电当电磁铁断电时，磁场消失。

此时，弹簧的作用会使得阀体和活塞返回原位。

具体来说，弹簧会将阀体和活塞推回到初始位置，进口和出口重新分开。

这样，流体就无法从原来的通道中通过了。

通过电磁铁的通断控制，电磁控制换向阀可以实现对流体流动方向的灵活调节。

三、电磁控制换向阀的应用电磁控制换向阀在工业自动化领域中具有广泛的应用。

它可以用于控制液压系统、气动系统以及其他流体系统中的流动方向，实现流体的控制和调节。

例如，在液压系统中，电磁控制换向阀可以用于控制液压缸的工作方向。

当通电时，电磁控制换向阀使得液压油进入液压缸的一侧，从而使得液压缸的活塞向一个方向运动。

当断电时，电磁控制换向阀的阀体和活塞复位，液压缸的工作方向也发生了变化。

此外，电磁控制换向阀还可以应用于汽车、船舶等设备中的控制系统中，用于改变流体的流动方向，实现车辆的转向、制动等功能。

四、电磁控制换向阀的优点和注意事项电磁控制换向阀具有以下几个优点：1. 结构简单、可靠性高：电磁控制换向阀的结构相对简单，由于没有机械零部件的磨损，其可靠性较高。

电磁换向阀结构图
电磁换向阀结构原理
电磁换向阀的基本工作原理是相同的，通过电磁铁控制滑阀阀芯的不同位置，以改变形油液的流动方向。

当电磁铁断电时，滑阀由弹簧保持在中间位置或初始位置（脉冲式阀除外）。

若推动故障检查按钮可使滑阀阀芯移动。

接下来的四副图中：即图1、图2、图3和图4分别是不同通径的WE型电磁换向阀的结构原理图。

电磁换向阀结构图
图1 WE5型电磁换向阀结构原理图
1—阀体；2—电磁铁（左为交流电磁铁。

右为直流电磁铁）3—滑阀；4—复位弹簧；5—推杆；6—故障检查按钮7—橡胶保护罩
图2 WE6型电磁换向阀结构原理图
1—阀体；2—电磁铁；3—滑阀；
4—复位弹簧；5—推杆；6—故障检查按钮
图3 4WE10E10/A型湿式电磁换向阀结构原理图1—阀体；2—湿示电磁铁；3—滑阀；
4—复位弹簧；5—推杆；6—故障检查按钮
图 4 4WE10E10/L…型干式交流电磁换向阀结构原理图
1—阀体；2—干式电磁铁；3—滑阀；
4—复位弹簧；5—推杆；6—故障检查按钮。

换向电磁阀工作原理

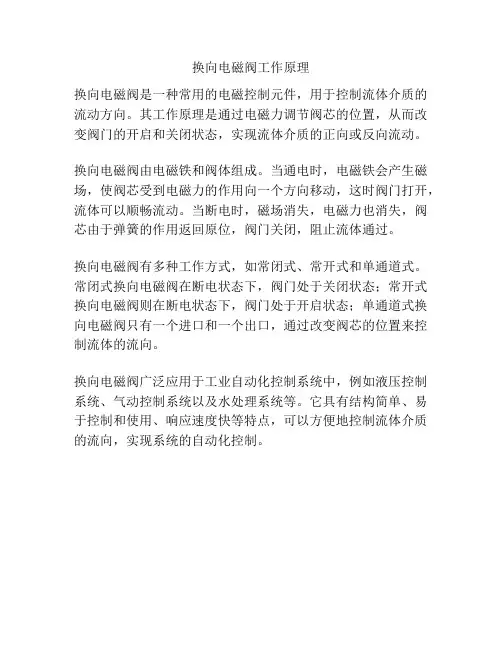

换向电磁阀是一种常用的电磁控制元件，用于控制流体介质的流动方向。

其工作原理是通过电磁力调节阀芯的位置，从而改变阀门的开启和关闭状态，实现流体介质的正向或反向流动。

换向电磁阀由电磁铁和阀体组成。

当通电时，电磁铁会产生磁场，使阀芯受到电磁力的作用向一个方向移动，这时阀门打开，流体可以顺畅流动。

当断电时，磁场消失，电磁力也消失，阀芯由于弹簧的作用返回原位，阀门关闭，阻止流体通过。

换向电磁阀有多种工作方式，如常闭式、常开式和单通道式。

常闭式换向电磁阀在断电状态下，阀门处于关闭状态；常开式换向电磁阀则在断电状态下，阀门处于开启状态；单通道式换向电磁阀只有一个进口和一个出口，通过改变阀芯的位置来控制流体的流向。

换向电磁阀广泛应用于工业自动化控制系统中，例如液压控制系统、气动控制系统以及水处理系统等。

它具有结构简单、易于控制和使用、响应速度快等特点，可以方便地控制流体介质的流向，实现系统的自动化控制。

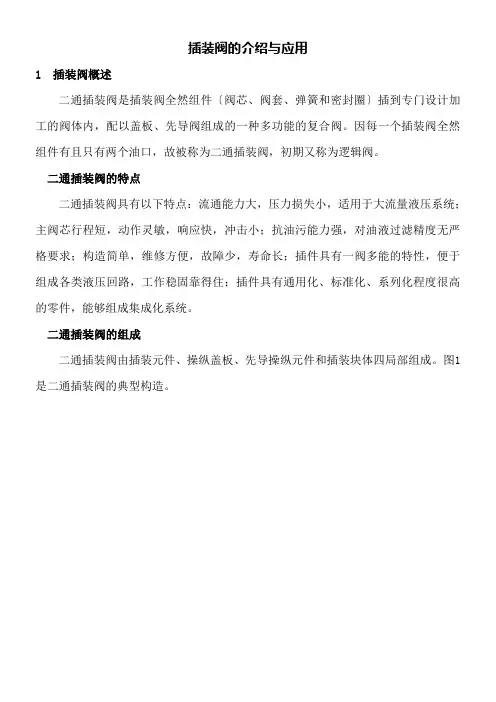

插装阀的介绍与应用1 插装阀概述二通插装阀是插装阀全然组件〔阀芯、阀套、弹簧和密封圈〕插到专门设计加工的阀体内，配以盖板、先导阀组成的一种多功能的复合阀。

因每一个插装阀全然组件有且只有两个油口，故被称为二通插装阀，初期又称为逻辑阀。

二通插装阀的特点二通插装阀具有以下特点：流通能力大，压力损失小，适用于大流量液压系统；主阀芯行程短，动作灵敏，响应快，冲击小；抗油污能力强，对油液过滤精度无严格要求；构造简单，维修方便，故障少，寿命长；插件具有一阀多能的特性，便于组成各类液压回路，工作稳固靠得住；插件具有通用化、标准化、系列化程度很高的零件，能够组成集成化系统。

二通插装阀的组成二通插装阀由插装元件、操纵盖板、先导操纵元件和插装块体四局部组成。

图1是二通插装阀的典型构造。

图1 二通插装阀的典型构造操纵盖板用以固定插装件，安装先导操纵阀，内装棱阀、溢流阀等。

操纵盖板内有操纵油通道，配有一个或多个阻尼螺塞。

通常盖板有五个操纵油孔：X、Y、Z1、Z2和中心孔a(见图2)。

由于盖板是按通用性来设计的，具体运用到某个操纵油路上有的孔可能被堵住不用。

为避免将盖板装错，盖板上的定位孔，起标定盖板方位的作用。

另外，拆卸盖板之前就必需看清、记牢盖板的安装方式。

图2 盖板操纵油孔先导操纵元件称作先导阀，是小通径的电磁换向阀。

块体是嵌入插装元件，安装操纵盖板和其它操纵阀、沟通主油路与操纵油路的根底阀体。

插装元件由阀芯、阀套、弹簧和密封件组成(图3)。

每只插件有两个连接主油路的通口，阀芯的正面称为A口；阀芯环侧面的称作B口。

阀芯开启，A口和B口沟通；阀芯闭合，A口和B口之间中断。

因此插装阀的功能等同于2位2通阀。

故称二通插装阀，简称插装阀。

图3 插装元件依照用途不同分为方向阀组件、压力阀组件和流量阀组件。

同一通径的三种组件安装尺寸一样，但阀芯的构造形式和阀套座直径不同。

三种组件均有两个主油口A和B、一个操纵口x，如图4所示。

a)方向阀组件 b)压力阀组件 c)流量阀组件1-阀套 2-密封件 3-阀芯 4-弹簧 5-盖板 6-阻尼孔7-阀芯行程调剂杆图4 插装阀全然组件2 插装阀要紧组合与功能插装方向操纵阀插装阀能够组合成各式方向操纵阀。

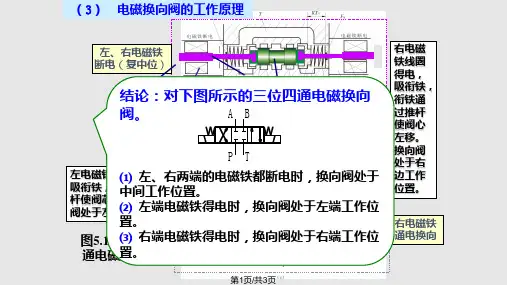

简述三位四通电磁换向阀工作原理三位四通电磁换向阀是一种常见的电磁控制阀门，其工作原理是通过电磁铁的吸合和释放控制阀门的开关状态，实现液体或气体的流通方向的改变。

下面将详细介绍三位四通电磁换向阀的工作原理。

三位四通电磁换向阀由电磁铁、阀体和阀芯组成。

阀芯位于阀体内部，通过电磁铁的控制来移动阀芯的位置，从而改变阀门的开关状态。

阀体上有三个入口和一个出口，其中一个入口和出口是固定的，另外两个入口通过电磁铁的控制来实现开关。

当电磁铁受到电流的激励时，它会产生磁场，吸引阀芯向电磁铁方向移动。

在此状态下，一个入口与出口相连，另一个入口与另一个出口相连。

这时，液体或气体可以通过一个入口流入阀体，经过阀芯的通道，然后从另一个入口流出。

而原本与出口相连的入口则被阀芯封闭，防止液体或气体流出。

当电磁铁断电时，磁场消失，阀芯会被恢复到原来的位置。

在此状态下，一个入口与另一个出口相连，另一个入口与出口相连。

这时，液体或气体可以通过一个入口流入阀体，经过阀芯的通道，然后从另一个出口流出。

而原本与出口相连的入口则被阀芯封闭，防止液体或气体流出。

通过改变电磁铁的通电和断电状态，可以控制阀芯的位置，从而实现液体或气体的流通方向的改变。

这种工作原理使得三位四通电磁换向阀可以广泛应用于工业自动化控制系统中，用于控制液压系统、气动系统和流体传动系统中的流向。

总结一下，三位四通电磁换向阀通过电磁铁的吸合和释放控制阀芯的位置，从而改变阀门的开关状态，实现液体或气体的流通方向的改变。

它的工作原理简单而有效，广泛应用于各种工业领域中。

通过合理的控制和使用，可以实现流体的精确控制和调节，提高工业生产的效率和质量。

专家简介张海平：德国蔡勒集团公司工学博士一、工作经历：目前，担任德国蔡勒集团公司技术顾问，山东泰丰液压设备公司技术顾问，上海理工大学客座教师，中国液压气动密封件工业协会第六届专家委员会委员。

1990年4月至2007年8月，供职德国蔡勒集团公司研发部，主管车载液压系统研发，设计，测试.1988年8月至1990年3月，在德国亚琛工大流体传动与控制研究所做博士后。

1985年3月至1988年2月，在上海交通大学机械系液压教研室攻博。

1982年至1985年2月，在上海工业大学机械系液压教研室任教师。

二、专业特长：液压系统设计，测试分析。

培训。

三、主要业绩：(如获得的奖励、撰写的论文、承担或参与重大项目的经历)有四项德国专利发明.1989年6月，作为洪堡学者获德国总统冯 魏茨泽克接见。

在泰丰公司参与组织的“大流量电液插装阀”获2009年度液气密行业优秀新产品一等奖。

论文：介绍一种新阀“软溢流阀”, <流体传动与控制>，2005-05 螺纹插装阀介绍之一溢流阀, <流体传动与控制>，2005-05,06螺纹插装阀介绍之二平衡阀, <流体传动与控制>，2006-03,05,06螺纹插装阀介绍之三电磁换向阀, <流体传动与控制>，2007-02,03螺纹插装阀技术，<流体传动与控制>，2004-2阀研发的趋势，<流体传动与控制>，2004-06？德国亚琛工大流体传动与控制教材简介,<液压气动与密封>，2003-06德国亚琛工大流技所的科研现状简介，<机电设备>， 2003 中国大学液压教材必须作重大改进, <液压气动与密封>，2009-06流体技术的过去和将来, <液压气动与密封>，2010-5测试是液压的灵魂, <液压气动与密封>，2010-6纠正一些关于稳态液动力的错误认识, <液压气动与密封>，2010-9差距和优势, <液压气动与密封>，2010-9四、希望参与哪些技术服务工作：技术培训讲座-实用液压技术基础-工程机械的液压速度控制原理-螺纹插装阀。

三位五通电磁换向阀工作原理
三位五通电磁换向阀是一种常用于控制气体或液体流动方向转换的设备。

它由电磁铁、阀体和阀杆组成。

三位表示该阀具有三种工作状态，通
常用于控制流体的三个方向：输入口、输出口1和输出口2、五通表示该
阀具有五路流体通道，可以配合三个方向的控制来实现多种流体流动方向
的切换。

1.默认状态:在未进行控制时，阀体中的阀杆处于松开状态。

流体从
输入口进入阀体，并通过阀杆的一个通道直接流向输出口1、同时，输出
口2与排气孔连通，以排出多余的流体。

2.状态1:通过控制电磁铁施加电流，使其产生磁场。

该磁场作用在
阀杆上，将其吸引并将其拉向输入口方向。

这样，阀杆的通道将与输入口
连通，流体将从输入口流入阀体。

同时，输出口1与排气孔连通，流体将
从输出口1排出。

此时，输出口2处关闭。

3.状态2:当控制电磁铁的电流改变，使其产生相反的磁场时，阀杆
将被磁场推离输入口，流体将无法通过阀杆的通道。

这时，输入口与输出
口2连通，流体将从输入口流向输出口2、同时，输出口1与排气孔连通，以排出多余的流体。

通过改变控制电磁铁的电流，可以实现三位五通电磁换向阀的各种状
态转换，从而控制流体的多个方向。

同时，通过控制电磁铁的通电时间和
间断时间，可以进一步调节流体的流量和工作周期。

简述三位四通电磁换向阀工作原理三位四通电磁换向阀是一种用于控制流体流向的装置，它通过控制电磁线圈的开关状态，实现对液体或气体流向的调节。

该阀具有广泛的应用领域，如液压系统、气动系统、供水系统等。

三位四通电磁换向阀的工作原理可分为两个阀体工作的阀块式和阀体间流体通道切换的阀座式。

1.阀块式的工作原理：阀块式的三位四通电磁换向阀主要由阀块、线圈、活塞组成。

其工作原理如下：-当线圈通电时，产生电磁力驱动活塞向一个方向运动。

-活塞与阀块上的密封圈形成密封，使得流体只能通过指定的通道。

-当线圈断电时，电磁力消失，活塞回到初始位置，密封圈不再封闭通道，流体改变流动方向。

2.阀座式的工作原理：阀座式的三位四通电磁换向阀具有两个阀体，每个阀体上有一个阀座。

其工作原理如下：-当线圈通电时，产生电磁力使得一个阀体的阀座与另一个阀体断开。

-断开的阀座与外部的通道相连，而另一个阀座与内部的通道相连。

-此时，流体可以通过外部通道进入内部通道，改变了流动方向。

-当线圈断电时，电磁力消失，两个阀体的阀座再次接触，阻止了流体的流动。

无论是阀块式还是阀座式的三位四通电磁换向阀，其控制流向的基本原理都是通过电磁力来驱动阀体或阀座的移动，从而改变流体的流向。

这种电磁控制方式的优点是操作方便、快速响应、可实现自动控制，并且电磁力的大小和方向可以通过控制线圈的电流来调节，从而实现对流体流向的精确控制。

总结起来，三位四通电磁换向阀通过电磁力控制阀体或阀座的移动来改变流体的流向，具有操作方便、快速响应、可实现自动控制等特点，广泛应用于各种液压系统和气动系统中。

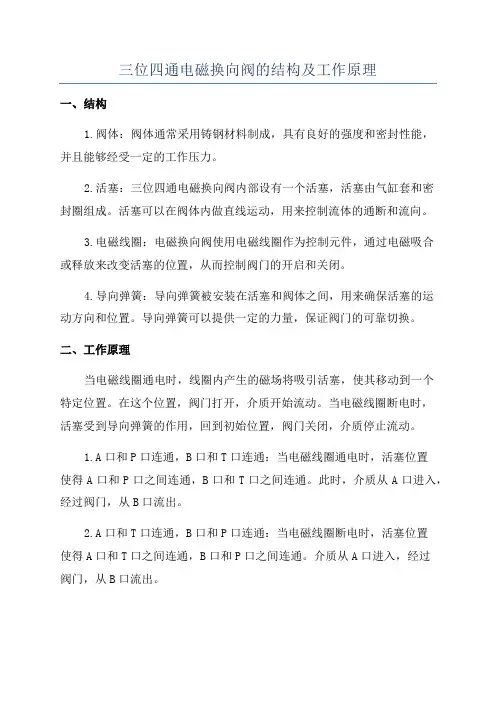

三位四通电磁换向阀的结构及工作原理一、结构1.阀体：阀体通常采用铸钢材料制成，具有良好的强度和密封性能，并且能够经受一定的工作压力。

2.活塞：三位四通电磁换向阀内部设有一个活塞，活塞由气缸套和密封圈组成。

活塞可以在阀体内做直线运动，用来控制流体的通断和流向。

3.电磁线圈：电磁换向阀使用电磁线圈作为控制元件，通过电磁吸合或释放来改变活塞的位置，从而控制阀门的开启和关闭。

4.导向弹簧：导向弹簧被安装在活塞和阀体之间，用来确保活塞的运动方向和位置。

导向弹簧可以提供一定的力量，保证阀门的可靠切换。

二、工作原理当电磁线圈通电时，线圈内产生的磁场将吸引活塞，使其移动到一个特定位置。

在这个位置，阀门打开，介质开始流动。

当电磁线圈断电时，活塞受到导向弹簧的作用，回到初始位置，阀门关闭，介质停止流动。

1.A口和P口连通，B口和T口连通：当电磁线圈通电时，活塞位置使得A口和P口之间连通，B口和T口之间连通。

此时，介质从A口进入，经过阀门，从B口流出。

2.A口和T口连通，B口和P口连通：当电磁线圈断电时，活塞位置使得A口和T口之间连通，B口和P口之间连通。

介质从A口进入，经过阀门，从B口流出。

3.A口和B口断开，P口和T口断开：当电磁线圈通电或断电时，活塞位置使得A口和B口之间断开，P口和T口之间断开。

介质无法通过阀门进入或流出。

通过控制电磁线圈的通断，可以实现不同工作模式的转换，从而达到控制介质流向和流量的目的。

综上所述，三位四通电磁换向阀通过电磁力控制阀门的位置，从而实现介质的切换和流向的控制。

其结构简单，工作可靠，广泛应用于工业自动化控制系统中。
