3-1机械加工工艺规程的设计总结

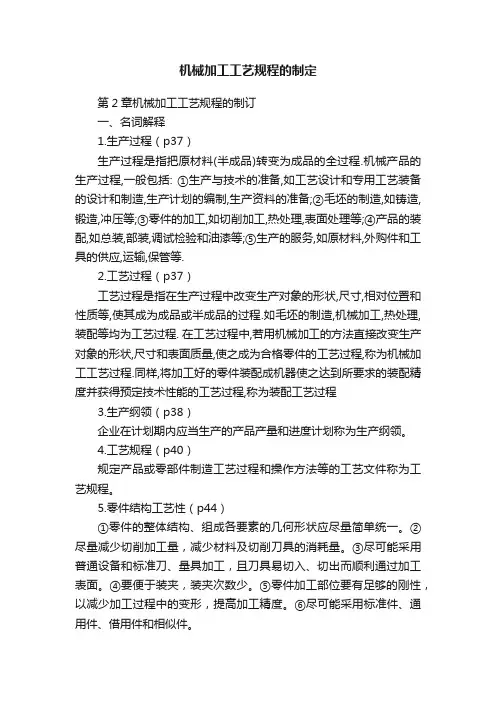

机械加工工艺规程的制定第2章机械加工工艺规程的制订一、名词解释1.生产过程（p37）生产过程是指把原材料(半成品)转变为成品的全过程.机械产品的生产过程,一般包括: ①生产与技术的准备,如工艺设计和专用工艺装备的设计和制造,生产计划的编制,生产资料的准备;②毛坯的制造,如铸造,锻造,冲压等;③零件的加工,如切削加工,热处理,表面处理等;④产品的装配,如总装,部装,调试检验和油漆等;⑤生产的服务,如原材料,外购件和工具的供应,运输,保管等.2.工艺过程（p37）工艺过程是指在生产过程中改变生产对象的形状,尺寸,相对位置和性质等,使其成为成品或半成品的过程.如毛坯的制造,机械加工,热处理,装配等均为工艺过程. 在工艺过程中,若用机械加工的方法直接改变生产对象的形状,尺寸和表面质量,使之成为合格零件的工艺过程,称为机械加工工艺过程.同样,将加工好的零件装配成机器使之达到所要求的装配精度并获得预定技术性能的工艺过程,称为装配工艺过程3.生产纲领（p38）企业在计划期内应当生产的产品产量和进度计划称为生产纲领。

4.工艺规程（p40）规定产品或零部件制造工艺过程和操作方法等的工艺文件称为工艺规程。

5.零件结构工艺性（p44）①零件的整体结构、组成各要素的几何形状应尽量简单统一。

②尽量减少切削加工量，减少材料及切削刀具的消耗量。

③尽可能采用普通设备和标准刀、量具加工，且刀具易切入、切出而顺利通过加工表面。

④要便于装夹，装夹次数少。

⑤零件加工部位要有足够的刚性，以减少加工过程中的变形，提高加工精度。

⑥尽可能采用标准件、通用件、借用件和相似件。

6.基准、设计基准、工艺基准（p48）基准分为设计基准和工艺基准。

设计基准：是设计图样上所采用的基准。

工艺基准：是在加工过程中所采用的基准。

分为工序基准、定位基准、测量基准、装配基准。

7.粗基准、精基准（p49）粗基准：机械加工的最初工序只能用工件毛坯上未经加工表面作定位基准。

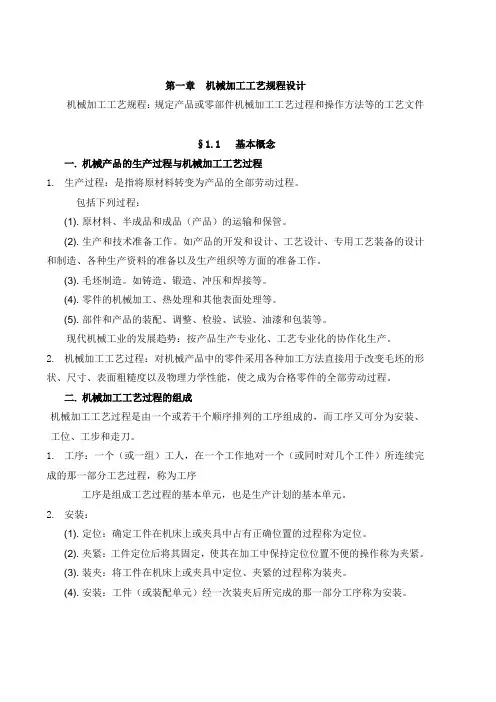

第三章机械加工工艺规程的制定§3-1基本概念一．生产过程与工艺过程（一）生产过程从原材料到机械产品出厂的全部劳动过程。

包括：1）生产技术准备过程2）毛坯的制造3）零件的机械加工及热处理4）产品的装配、检验、试车、油漆、包装等。

5）产品的辅助劳动过程直接生产过程被加工对象的尺寸、形状或性能、位置产生一定的变化。

如：零件的机械加工、热处理、装配等。

间接生产过程：不使加工对象产生直接变化。

如：工装夹具的制造、工件的运输、设备的维护等。

（二）机械加工工艺过程是生产过程的一部分，是对零件采用各种加工方法，直接用于改变毛坯的形状、尺寸、表面粗糙度以及力学物理性能，使之成为合格零件的全部劳动过程。

工艺：使各种原材料、半成品成为成品的方法和过程工艺过程：在生产过程中，凡是改变生产对象的形状、尺寸、相对位置和性质等，使其成为成品和半成品的过程。

二．机械加工工艺过程的组成1.工序一个或一组工人，在一台机床或一个工作地点对一个或同时对几个工件所连续完成的那一部分工艺过程。

划分工序的主要依据：工作地点是否改变和加工是否连续完成。

同一零件，同样的加工内容可以有不同的工序安排。

如图所示的阶梯轴的加工：加工内容：1．加工小端面 2.小端面钻中心孔3．加工大端面 4.大端面钻中心孔5．车大端外圆 6.对大端倒角7．车小端外圆8.对小端倒角9．精车外圆10．铣键槽11.去毛刺工序1：加工内容1到9——车床工序2：加工内容10、11——铣床（手工去毛刺）工序1：加工内容1、2、7、8—加工小端工序2：加工内容3、4、5、6—加工大端工序3：加工内容9工序4：加工内容10、11 第三种工序安排：工序1：加工内容：1、2、3、4—铣两端面打中心孔工序2：加工内容：5、6、7、8—仿形车外圆、倒角工序3：加工内容：9—精车外圆工序4：加工内容：1—铣键槽工序5：加工内容：11—去毛刺2、安装如果在一个工序中要对工件进行几次装夹，则每次装夹下完成的那部分加工内容称为一个安装。

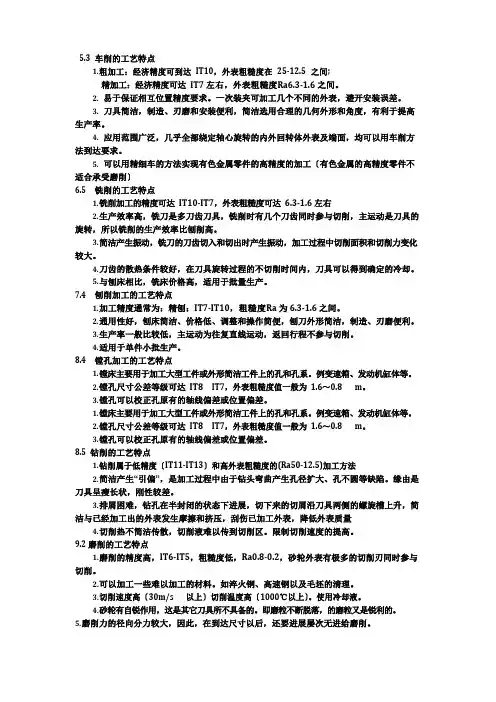

5.3车削的工艺特点1.粗加工：经济精度可到达IT10，外表粗糙度在25-12.5之间;精加工：经济精度可达IT7 左右，外表粗糙度Ra6.3-1.6 之间。

2.易于保证相互位置精度要求。

一次装夹可加工几个不同的外表，避开安装误差。

3.刀具简洁，制造、刃磨和安装便利，简洁选用合理的几何外形和角度，有利于提高生产率。

4.应用范围广泛，几乎全部绕定轴心旋转的内外回转体外表及端面，均可以用车削方法到达要求。

5.可以用精细车的方法实现有色金属零件的高精度的加工〔有色金属的高精度零件不适合承受磨削〕6.5铣削的工艺特点1.铣削加工的精度可达IT10-IT7，外表粗糙度可达6.3-1.6 左右2.生产效率高，铣刀是多刀齿刀具，铣削时有几个刀齿同时参与切削，主运动是刀具的旋转，所以铣削的生产效率比刨削高。

3.简洁产生振动，铣刀的刀齿切入和切出时产生振动，加工过程中切削面积和切削力变化较大。

4.刀齿的散热条件较好，在刀具旋转过程的不切削时间内，刀具可以得到确定的冷却。

5.与刨床相比，铣床价格高，适用于批量生产。

7.4刨削加工的工艺特点1.加工精度通常为：精刨：IT7-IT10，粗糙度Ra 为6.3-1.6 之间。

2.通用性好，刨床简洁、价格低、调整和操作简便，刨刀外形简洁，制造、刃磨便利。

3.生产率一般比较低，主运动为往复直线运动，返回行程不参与切削。

4.适用于单件小批生产。

8.4镗孔加工的工艺特点1.镗床主要用于加工大型工件或外形简洁工件上的孔和孔系。

例变速箱、发动机缸体等。

2.镗孔尺寸公差等级可达IT8 IT7，外表粗糙度值一般为1.6～0.8 m。

3.镗孔可以校正孔原有的轴线偏差或位置偏差。

1.镗床主要用于加工大型工件或外形简洁工件上的孔和孔系。

例变速箱、发动机缸体等。

2.镗孔尺寸公差等级可达IT8 IT7，外表粗糙度值一般为1.6～0.8 m。

3.镗孔可以校正孔原有的轴线偏差或位置偏差。

8.5钻削的工艺特点1.钻削属于低精度〔IT11-IT13〕和高外表粗糙度的(Ra50-12.5)加工方法2.简洁产生“引偏”，是加工过程中由于钻头弯曲产生孔径扩大、孔不圆等缺陷。

第3章工艺规程设计3.1概述3.1.1机械加工工艺过程的组成机械加工工艺过程是由一个或若干个顺序排列的工序组成的。

每一个工序又可分为若干个安装、工位、工步和走刀。

1.工序工序是指一个或一组工人，在一个工作地对同一个或同时对几个工件所连续完成的那一部分工艺过程。

划分工序的依据是“三不变，一连续”。

工人（操作者）、工作地（机床）和工件（加工对象）三个要素中任一要素的变更即构成新的工序；连续是指工序内对一个工件的加工内容必须连续完成，否则即构成另一工序。

例如图3.1所示的阶梯轴，当单件小批生产时，其加工工艺及工序划分如表3.1所示。

当中批生产时，其工序划分如表3.2所示。

工序是工艺过程的基本单元，又是生产计划和成本核算的基本单元。

图3.1 阶梯轴简图表3.1 阶梯轴加工工艺过程（单件小批生产）表3.2 阶梯轴加工工艺（中批生产）2.安装工件在加工之前，在机床或夹具上先占据一正确的位置（定位），然后再予以夹紧的过程称为装夹。

工件（或装配单元）经一次装夹后所完成的那部分工序内容称为安装。

在一道工序中，工件可能只装夹一次，也可能装夹几次，例如表3.2中，工序30中一次安装即可加工出键槽，而工序20中，为了车出全部外圆至少需要两次安装。

安装次数多，既增加安装误差又增加装夹辅助时间。

故加工中应尽可能减少安装次数。

3.工位为减少工序中的装夹次数，常常采用各种移动或转动工作台、回转夹具或移位夹具，使工件在一次安装中可先后在机床上占有不同的位置进行连续加工。

为了完成一定的工序内容，一次装夹工件后，工件（或装配单元）与夹具或设备的可动部分相对刀具或设备的固定部分所占据的每一个位置称为工位。

如图3.2所示，在三轴钻床上利用回转工作台在一次安装中可连续完成每个工件的装卸、钻孔、扩孔和铰孔四个工位的加工。

采用多工位加工，可以提高生产率和保证加工表面间的相互位置精度。

图3.2 多工位加工工位Ⅰ—装卸工件工位Ⅱ—钻孔工位Ⅲ—扩孔工位Ⅳ—铰孔4.工步与走刀在一个工序内，往往需要采用不同的工具对不同的表面进行加工。

数控车加工工艺总结第1篇答：数控加工工序的划分一般可按下列方法进行：（1）刀具集中分序法就是按所用刀具划分工序，用同一把刀具加工完零件上所有可以完成的部位。

在用第二把刀、第三把完成它们可以完成的其它部位。

这样可减少换刀次数,压缩空程时间，减少不必要的定位误差。

（2）以加工部位分序法对于加工内容很多的零件，可按其结构特点将加工部分分成几个部分，如内形、外形、曲面或平面等。

一般先加工平面、定位面，后加工孔；先加工简单的几何形状，再加工复杂的几何形状；先加工精度较低的部位，再加工精度要求较高的部位。

（3）以粗、精加工分序法对于易发生加工变形的零件，由于粗加工后可能发生的变形而需要进行校形，故一般来说凡要进行粗、精加工的都要将工序分开。

综上所述，在划分工序时，一定要视零件的结构与工艺性，机床的功能，零件数控加工内容的多少，安装次数及本单位生产组织状况灵活掌握。

另建议采用工序集中的原则还是采用工序分散的原则，要根据实际情况来确定，但一定力求合理。

数控车加工工艺总结第2篇对切削过程进行监控主要考虑以下几个方面：1．加工过程监控粗加工主要考虑的是工件表面的多余余量的快速切除。

在机床自动加工过程中，根据设定的切削用量，刀具按预定的切削轨迹自动切削。

此时操作者应注意通过切削负荷表观察自动加工过程中的切削负荷变化情况，根据刀具的承受力状况，调整切削用量，发挥机床的最大效率。

2．切削过程中切削声音的监控在自动切削过程中，一般开始切削时，刀具切削工件的声音是稳定的、连续的、轻快的，此时机床的运动是平稳的。

随着切削过程的进行，当工件上有硬质点或刀具磨损或刀具送夹等原因后，切削过程出现不稳定，不稳定的表现是切削声音发生变化，刀具与工件之间会出现相互撞击声，机床会出现震动。

此时应及时调整切削用量及切削条件，当调整效果不明显时，应暂停机床，检查刀具及工件状况。

3．精加工过程监控精加工，主要是保证工件的加工尺寸和加工表面质量，切削速度较高，进给量较大。

工艺规程的作用及设计步骤2009-11-2 15:46:00 来源：机械制造技术基础阅读： 258次我要收藏一、机械加工工艺规程1、定义：规定产品或零部件制造工艺过程和操作方法等的工艺文件称为工艺规程。

其中，规定零件机械加工工艺过程和操作方法等的工艺文件称为机械加工工艺规程。

它是在具体的生产条件下，最合理或较合理的工艺过程和操作方法，并按规定的形式书写成工艺文件，经审批后用来指导生产的。

工艺规程中包括各个工序的排列顺序，加工尺寸、公差及技术要求，工艺设备及工艺措施，切削用量及工时定额等内容。

2、工艺规程的作用：（1）指导生产的主要技术文件：起生产的指导作用；（2）是生产组织和生产管理的依据：即生产计划、调度、工人操作和质量检验等的依据；（3）是新建或扩建工厂或车间主要技术资料。

总之，零件的机械加工工艺规程是每个机械制造厂或加工车间必不可少的技术文件。

生产前用它做生产的准备，生产中用它做生产的指挥，生产后用它做生产的检验。

3、工艺规程的格式：为了适应工业发展的需要，加强科学管理和便于交流，原机械电子工业部还制订了指导性技术文件JB/Z187.3—88《工艺规程格式》，要求各机械制造厂按统一规定的格式填写。

按照规定，属于机械加工工艺规程的有：1)机械加工工艺过程卡片。

2)机械加工工序卡片。

3)标准零件或典型零件工艺过程卡片。

4)单轴自动车床调整卡片。

5)多轴自动车床调整卡片。

6)机械加工工序操作指导卡片。

7)检验卡片等。

最常用的是：机械加工工艺过程卡片和机械加工工序卡片。

（1）机械加工工艺过程卡片：其格式见下表。

机械加工过程卡片此卡片的特点：是以工序为单位，简要说明产品或零、部件的加工过程的一种工艺文件。

它是生产管理的主要技术文件。

适用范围：广泛用于成批生产和单件小批生产中比较重要的零件。

（2）机械加工工序卡片：其格式见机械加工工序卡片（点击查看具体说明）。

此卡片的特点：在工艺过程卡片的基础上按每道工序所编的一种工艺文件，一般具有工序简图，并详细说明该工序的每一个工步的加工内容、工艺参数、操作要求以及所用设备和工艺装备等。

绪论随着社会的发展、科技的进步，机械行业对专业人才的需求在不断变化，特别是随着数控技术的应用和先进设备的增加，对既有扎实专业理论基础，又会动手的职业技术人才需求越来越多。

所以为了深化课程学习，我以极高的热情对待这次课程设计。

通过课程设计这一实践环节，使我更好地理解和掌握本课程的基本理论和方法，进一步提高查阅技术资料、绘制零件图等能力,按照一个简单机械系统的功能要求，综合运用所学知识，并对其中某些机构进行分析和设计。

”“以设计为主线，分析为设计服务，立足点是机械系统的方案设计”是机械制造工艺与装备设计的新体系。

通过本次课程设计，应该得到下述各方面的锻炼：⑴能熟练运用机械制造工艺学课程中的基本理论以及在生产实习中学到的实践知识，正确地解决一个零件在加工中的定位、夹紧以及工艺路线安排、工艺尺寸确定等问题，保证零件的加工质量。

⑵提高结构设计的能力。

通过设计夹具的训练，应当获得根据被加工零件的加工要求，设计出高效、省力、经济合理而且能保证加工质量的夹具的能力。

⑶学会使用手册及图表资料。

掌握与本设计有关的各种资料的名称、出处、能够做到熟练运用。

我们应该能综合运用机械制造工艺学中的基本理论，并结合生产实习中学到的实践知识，独立地分析和解决工艺问题，初步具备了设计一个中等复杂程度零件的工艺规程的能力，能熟练运用有关手册、图表等技术资料，进一步巩固识图、制图、运算和编写技术文件等基本技能，为今后的毕业设计及未来从事的工作打下良好的基础。

目录1零件的分析 (1)1.1零件的作用 (1)1.2材料分析 (1)1.3结构分析 (1)1.4零件的工艺分析 (1)1.5尺寸精度分析 (1)2工艺规程设计 (2)2.1确定毛坯的制造形式 (2)2.2基面的选择 (2)2.3制定工艺路线 (2)2.4机械加工余量与工序尺寸及毛坯尺寸的确定 (3)总结 (18)参考文献 (19)1零件的分析图 1-1 法兰盘（一）1.1 零件的作用题目所定的零件时法兰盘（一），法兰盘，也就是过渡盘，用于不通尺寸规格的两个同 心工件链接的作用，是车床上的重要零件。

机械加工工艺规程设计作业题：l-10 根据六点定位原理分析图1–92各图的定位方案并判断各定位元件分别限制了哪些自由度？1-18 图1-96所示小轴系大量生产，毛坯为热轧棒料，经过粗车、精车、淬火、粗磨、精磨后达到图纸要求。

现给出各工序的加工余量及工序尺寸公差如表1-27。

毛坯的尺寸公差为±1.5mm。

试计算各工序尺寸，标注工序尺寸公差，计算精磨工序的最大余量和最小余量。

1-20在图1-97所示工件中，315.03025.02025.005.01,20,60,70L L mm L mm L mm+--===不便直接测量，试重新给出测量尺寸，并标注该测量尺寸的公差。

l-21 某齿轮零件，其轴向设计尺寸如图1-99所示，试根据下述工艺方案标注各工序尺寸的公差：1.车端面l 和端面4；2.以端面l 为轴向定位基准车端面3；直接测量端面4和端面3之间的距离；3.以端面4为轴向定位基准车端面2，直接测量端画l 和端面2之间的距离(提示：属公差分配问题)。

1-23 图1-100所示小轴的部分工艺过程为：车外圆至φ30.5-0.1mm ，铣键槽深度为H+TH，热处理，磨外圆至mm 036.0015.030++φ。

设磨后外圆与车后外圆的同度公差为φ0.05mm ，求保证键槽深度为4+0.2mm 的铣槽深度H +TH 。

讨论题：1-5某机床厂年产CA6140车床2000台，已知机床主轴的备品率为14％，机械加工[废品率为4％，试计算机床主轴的年生产纲领并说明属于何种生产类型，工艺过程有何特点？若一年工作日为282天，试计算每月(按26天计算)的生产批量。

1-6 试分析图1-90所示零件有哪些结构工艺性问题并提出正确的改进意见。

l-9 在图l-91中，注有加工符号的表面为待加工表面，试分别确定应限制的自由度。

l-12 图1-93为车床主箱体的一个视图，图中Ⅰ孔为主轴孔，是重要孔，加工时希望加工余量均匀。

试选择加工主轴孔的粗、精基准。
