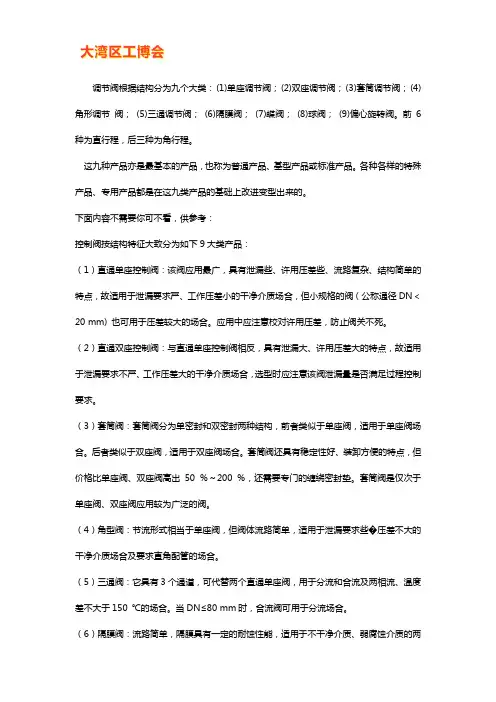

[大田阀门]ZHF (H )型三通调节阀是由电动执行机构或气动执行机构和三通阀组成,调节阀有合流与分流两种作用方式,在某些场合可以代替两个二通阀和一个三通阀接管而得到广泛运用。实现对压力、流量、温度、液位等参数的调节,阀芯结构采用圆筒薄壁窗口,并采用阀芯侧面导向,稳定性好、不易产生震动、噪声低、允许使用压差大,连线简单等特点常用于热交换器的两相调节,也可用于简单的配比调节。公称通径和压差较小时,合流阀可用于分流场合,可互换使用,但公称通径大于80mm 和压差较大的分流场合,不能互换使用。

技术参数及性能:

阀体部分

阀体型式:三通铸造阀

公称通径:DN25 、32 、40 、50 、

65 、80 、100 、200 、250、300

公称压力:PN 1.6、2.5、4.0、6.4、10Mpa

ANSI 150、300、600Lb

JIS 10K 、20K 、30K

连接方式:法兰 FF 、RF 、RTJ 、等 焊接:SW 、BW 法 兰 距:符合IEC 534

阀盖形式:标准型、加长型(散热、低温、波纹管密封) 填 料:V 型聚四氟乙烯、柔性石墨填料等 密 封 垫:金属夹石墨密封垫

执行机构:气动:多弹簧执行机构 、单弹簧执行机构 电动:3810L 系列 、PSL 系列 阀内部件

阀芯型式:双导向双座套筒型阀芯 流量特性:等百分比、线性 、快开

内件材质:标准材质组合及使用温度、压力范围请参阅附录 表1.可提供的用户选择

阀体

型式 直通

阀盖

型式 标准、加长型 材质 WCB 、WC9、CF8、CF8M 等 材质

WCB 、WC9、CF8、CF8M 阀芯 特性 直线、等百分比、快开 填料

“V ”型PTFE 、 柔性石墨、波纹管

材质

304、304+STL/PTFE 、316、

316+STL/PTFE

执行器 气动:见表5 电动:见表5

定位器 电气阀门定位器、智能型数字定位器

附件

电磁阀、阀位反馈器、手操机构、保位阀、空气过滤减压器等

三通分流阀 三通合流阀

三通阀由于有两个通道,一个通道开启时则另一个通道关闭,所有作用方式无气开气闭之说,订购三通阀时,一定要说明要合流还是分流,气动的得说明气室压力增加时,主通道流量增大还是减小。

表2.主要性能参数

表3.允许压差值:气动三通薄膜合流阀 执行机构

供气 压力MPa 弹簧 范围 MPa 定位器

允许压差(MPa ) 阀座直径(mm ) 20 25 40 50 65 80 100 125 150 ZH-23

0.14

0.02~0.10 有 0.79 0.49 0.33

0.20 0.12 0.09 0.05 - - 0.35 0.08~0.24 0.04 1.6 3.5 0.99 2.3

(0.67)

1.4 0.39 0.86 (0.24) 0.62 (0.18) 0.34 (0.10) - - HA34

0.14

0.02~0.10 - - 0.59 0.35 0.22 0.16 0.09 0.05 0.04 0.35 0.08~0.24 - - 4.0 (1.2) 2.5 0.71 1.53 (0.43) 1.1 (0.31) 0.02 (0.18) 0.30 (0.10) 0.27 (0.08) HA45

0.14

0.02~0.10 - - - - 0.37

0.26

0.15 0.10 0.06 0.35

0.08~0.24

2.7 (0.76) 1.9 (0.54)

1.07 (0.30)

0.69 (0.20)

0.47 (0.13)

表4.允许压差值:气动三通薄膜分流阀 执行机构

供气压力 弹簧范围

定位器

允许压差(MPa ) 阀座直径(mm )

80

100 125 150 ZH-23 0.14 0.02~0.10 有 0.09 0.05 - - 0.35 0.08~0.24 有 0.62 0.34 - - HA34 0.14 0.02~0.10 有 0.16 0.09 0.05 0.04 0.35 0.08~0.24 有 1.1 0.62 0.39 0.27 HA45

0.14 0.02~0.10 有 0.26 0.15 0.10 0.06 0.35

0.08~0.24

1.9

1.07

0.69

0.47

备注:①上面数字为分流场合压差,其余为合、分流相同 表5.外型尺寸图

公称通径DN 25 32 40 50 65 80 100 125 150 200 250 300 阀座直径dn (mm) 25 32 40 50 65 80 100 125 150 200 250 300 额定流量 系数Kv

合流 8.5 13 21 34 53 85 135 210 340 535 800 1280 分流

8.5

13

21

34

53

85 135

210

340 535

800

1280

行程mm 16

25

40

60

100

允许压差△MPa ≤公称压力MPa

基本误差% ±2.5 回差% 2.5 死区% 1.0 始终点偏差% ±2.5 额定行程偏差% 2.5 允许泄漏量Q Kv 值的0.05%

可调范围

30:1
