在暖通空调水系统里电动调节阀的选型

暖通空调水系统管路设计及管道阀门选型空调水系统的分类方法很多，按照管道的布置形式和工作原理，一般可归纳为以下几种主要类型：按原理可分为：闭式循环和开式循环；按供回水管道数量分为：两管制、三管制和四管制；按供回水在管道内的流动关系分为：同程式和异程式；按调节方式可分为：定水量和变水量。

水系统分类1、闭式循环系统定义：管路系统不与大气接触，在系统最高点设膨胀水箱并有排气和泄水装置的系统。

当空调系统采用风机盘管、诱导器和水冷式表冷器冷却用时，冷水系统宜采用闭式系统。

高层建筑宜采用闭式系统。

闭式循环的优点：•管道与设备不易腐蚀；•不需为提升高度的静水压力，循环水泵压力低，从而水泵功率小；•由于没有贮水箱、不需重力回水、回水不需另设水泵等，因而投资省、系统简单。

2、开式循环系统定义：管路之间有贮水箱（或水池）通大气。

自流回水时，管路通大气的系统。

空调系统采用喷水室冷却空气时，宜采用开式系统。

开式循环的优点：冷水箱有一定的蓄冷能力，可以减少开启冷冻机的时间，增加能量调节能力，且冷水温度波动可以小一些。

3、两管制水系统定义：供冷系统和供暖系统采用相同的供水管和回水管，只有一供一回两根水管的系统。

两管制系统的优点：系统简单，施工方便。

缺点：不能同时供冷供暖。

4、三管制水系统定义：分别设置供冷管路、供热管路、换热设备管路三根水管；其冷水与热水的回水管共用。

三管制系统的优点：三管制系统能够同时满足供冷和供热的要求。

缺点：比两管制复杂，投资也比较高，控制较复杂，且存在冷、热回水的混合损失。

5、四管制水系统定义：冷水和热水的系统完全单独设置供水管和回水管，可以满足高质量空调环境的要求。

四管制系统的优点：能够同时满足供冷和供热的要求，并且配合末端设备能够实现室内温度和湿度精确控制的要求。

缺点：系统复杂，投资高。

6、同程式系统定义：经过每一并联环路的管长基本相等，阻力相近；若通过每米长管路的阻力损失接近相等，则管网的阻力不需调节即可保持平衡。

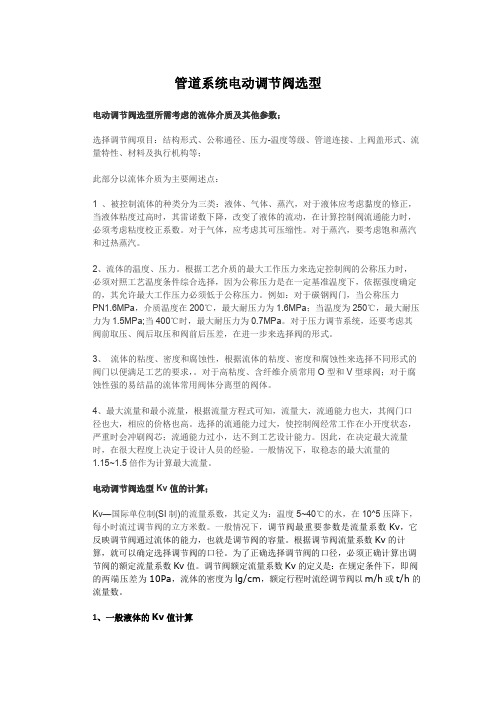

管道系统电动调节阀选型电动调节阀选型所需考虑的流体介质及其他参数；选择调节阀项目：结构形式、公称通径、压力-温度等级、管道连接、上阀盖形式、流量特性、材料及执行机构等；此部分以流体介质为主要阐述点：1 、被控制流体的种类分为三类：液体、气体、蒸汽，对于液体应考虑黏度的修正，当液体粘度过高时，其雷诺数下降，改变了液体的流动，在计算控制阀流通能力时，必须考虑粘度校正系数。

对于气体，应考虑其可压缩性。

对于蒸汽，要考虑饱和蒸汽和过热蒸汽。

2、流体的温度、压力。

根据工艺介质的最大工作压力来选定控制阀的公称压力时，必须对照工艺温度条件综合选择，因为公称压力是在一定基准温度下，依据强度确定的，其允许最大工作压力必须低于公称压力。

例如：对于碳钢阀门，当公称压力PN1.6MPa，介质温度在200℃，最大耐压力为1.6MPa；当温度为250℃，最大耐压力为1.5MPa;当400℃时，最大耐压力为0.7MPa。

对于压力调节系统，还要考虑其阀前取压、阀后取压和阀前后压差，在进一步来选择阀的形式。

3、流体的粘度、密度和腐蚀性，根据流体的粘度、密度和腐蚀性来选择不同形式的阀门以便满足工艺的要求，。

对于高粘度、含纤维介质常用O型和V型球阀；对于腐蚀性强的易结晶的流体常用阀体分离型的阀体。

4、最大流量和最小流量，根据流量方程式可知，流量大，流通能力也大，其阀门口径也大，相应的价格也高。

选择的流通能力过大，使控制阀经常工作在小开度状态，严重时会冲刷阀芯；流通能力过小，达不到工艺设计能力。

因此，在决定最大流量时，在很大程度上决定于设计人员的经验。

一般情况下，取稳态的最大流量的1.15~1.5倍作为计算最大流量。

电动调节阀选型Kv值的计算；Kv—国际单位制(SI制)的流量系数，其定义为：温度5~40℃的水，在10^5压降下，每小时流过调节阀的立方米数。

一般情况下，调节阀最重要参数是流量系数Kv，它反映调节阀通过流体的能力，也就是调节阀的容量。

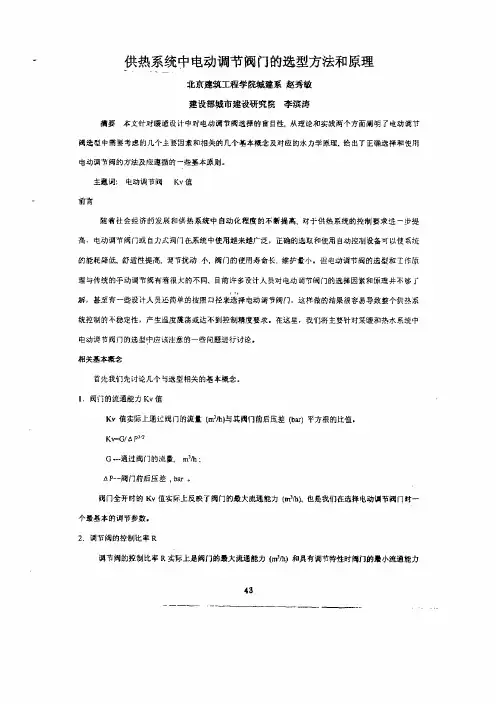

供热系统中电动调节阀门的选型方法和原理L、北京建筑工程学院城建系赵秀敏建设都城市建设研究院李滨涛摘要本文针对暖通设计中对电动调节阔选择的亩且性，从理论和实践两个方面阐明n电动调节阀选型中需要考虑的几个主要因素和相关的几个基本概念及对应的水力学原理，绐出了正确选择和使用电动调节阎的方法及应遵循的一些基本原则。

主题词：电动调节阀I“值髓着社会经济的发展和供热系统中自动化程度的不断提高，耐于供热系统的控制要求进一步提高，电动调节阀门或自力式润门舡系统中使用越来越广泛，正确的选取和便用自动控制{殳备可以使系统的能耗降低，舒适性提高，渭节扰动小，橱门的使用寿命长．维护量，』、。

但电动调节阀的选型和工作碌理与传统的手动调节阎有若很大的不同，目前许多设计人员对电动调节阀门的选择因素和原理并不谚r解，甚至有一些设计^员还简单的按照口径来选择电动调节阀门．这样做的结果很容易导致整个供热系统控制的币稳定性，产生温度震荡或达不到控制精度要求。

在这里．我们将主要针对采暖和热水系统中电动调节阀门的造型中应谆注意的～些问题进行讨论．相关基本概念首先我们先讨论几个与选型相关的基奉概念。

I．阀n韵流通SE力Kv值}“值实际上通过阀门的流量【一，h)与其阀门前后压差(bar)平方根的比值Kv=G，△P’oG通过阀门的流量，一，11△P一阀门前后压差．baf。

阀门全开时的Kv值实际上反映了阀门的最大流通能力(m3，}I)，也是我们在选择电动调节阀门时一个最基本的调节参数。

2．调节阀的控制比率R调节阀的控制比率R实际上是阀门的最大流通能力(m誓h)和具有调节特性时阀门的量小流通能力43(mm的比值．R{KvIⅨuKvI控制阀门的最大ijif通能力，m3／hKvP 具有调节特性时．控制阀门的最小流通能力．m3，h．调节阚的控制比率R表赶调节阀的调节特蛀．橱门的Kvs值的铡定是在l珥门正常开启度的0—10％范围内，在一个理想特性点进行测定的．在这点，实际阀门特性曲线与理想阀门特性曲线的偏离太于±30％。

电动调节阀原理及其在暖通空调领域的应用电动调节阀是一种利用电动机作为执行机构，通过控制电动机的旋转角度来调节阀门的开度的阀门。

它在暖通空调领域具有广泛的应用。

电动调节阀的工作原理如下：当电动机接通电源时，电动机的旋转力矩通过传动装置传递给阀门，使阀门发生旋转，从而实现对介质流量的调节。

电动调节阀通常配备了传感器和控制器，可以根据需要调节阀门的开度，以控制介质的流量、压力或温度。

在暖通空调领域中，电动调节阀被广泛应用于热水系统、冷水系统和空气调节系统中。

其中，热水系统主要是指供暖系统，冷水系统主要是指制冷系统，而空气调节系统则是指空调系统。

在热水系统中，电动调节阀可以根据室内温度的变化，通过调节阀门的开度，控制热水的流量，从而实现室内温度的控制。

当室内温度低于设定温度时，电动调节阀会打开阀门，增加热水的流量；当室内温度高于设定温度时，电动调节阀会关闭阀门，减少热水的流量。

通过这种方式，可以使室内温度保持在一个舒适的范围内。

在冷水系统中，电动调节阀的应用也非常重要。

它可以根据室内温度的变化，通过调节阀门的开度，控制冷水的流量，从而实现室内温度的控制。

当室内温度高于设定温度时，电动调节阀会打开阀门，增加冷水的流量；当室内温度低于设定温度时，电动调节阀会关闭阀门，减少冷水的流量。

通过这种方式，可以使室内温度保持在一个舒适的范围内。

在空气调节系统中，电动调节阀的应用也非常广泛。

空调系统中的风机、冷却水泵和冷却塔等设备都需要通过电动调节阀来控制。

通过对电动调节阀的控制，可以调节空调系统中的风量、水流量和冷却效果，从而实现室内空气的调节。

电动调节阀在暖通空调领域的应用非常广泛。

它可以根据需要调节阀门的开度，从而控制介质的流量、压力或温度，使室内温度保持在一个舒适的范围内。

电动调节阀的应用不仅提高了暖通空调系统的控制精度，还提高了系统的自动化水平，减少了人工操作的工作量。

因此，电动调节阀在暖通空调领域的应用前景非常广阔。

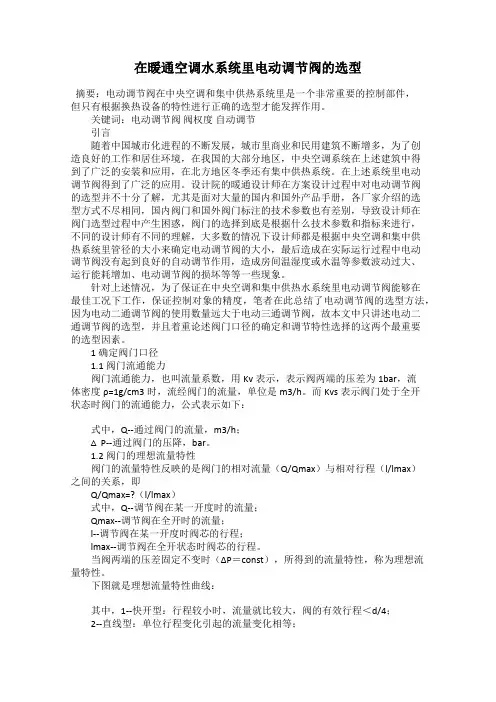

在暖通空调水系统里电动调节阀的选型摘要：电动调节阀在中央空调和集中供热系统里是一个非常重要的控制部件，但只有根据换热设备的特性进行正确的选型才能发挥作用。

关键词：电动调节阀阀权度自动调节引言随着中国城市化进程的不断发展，城市里商业和民用建筑不断增多，为了创造良好的工作和居住环境，在我国的大部分地区，中央空调系统在上述建筑中得到了广泛的安装和应用，在北方地区冬季还有集中供热系统。

在上述系统里电动调节阀得到了广泛的应用。

设计院的暖通设计师在方案设计过程中对电动调节阀的选型并不十分了解，尤其是面对大量的国内和国外产品手册，各厂家介绍的选型方式不尽相同，国内阀门和国外阀门标注的技术参数也有差别，导致设计师在阀门选型过程中产生困惑，阀门的选择到底是根据什么技术参数和指标来进行，不同的设计师有不同的理解，大多数的情况下设计师都是根据中央空调和集中供热系统里管径的大小来确定电动调节阀的大小，最后造成在实际运行过程中电动调节阀没有起到良好的自动调节作用，造成房间温湿度或水温等参数波动过大、运行能耗增加、电动调节阀的损坏等等一些现象。

针对上述情况，为了保证在中央空调和集中供热水系统里电动调节阀能够在最佳工况下工作，保证控制对象的精度，笔者在此总结了电动调节阀的选型方法，因为电动二通调节阀的使用数量远大于电动三通调节阀，故本文中只讲述电动二通调节阀的选型，并且着重论述阀门口径的确定和调节特性选择的这两个最重要的选型因素。

1 确定阀门口径1.1 阀门流通能力阀门流通能力，也叫流量系数，用Kv表示，表示阀两端的压差为1bar，流体密度ρ=1g/cm3时，流经阀门的流量，单位是m3/h。

而Kvs表示阀门处于全开状态时阀门的流通能力，公式表示如下：式中，Q--通过阀门的流量，m3/h；△P--通过阀门的压降，bar。

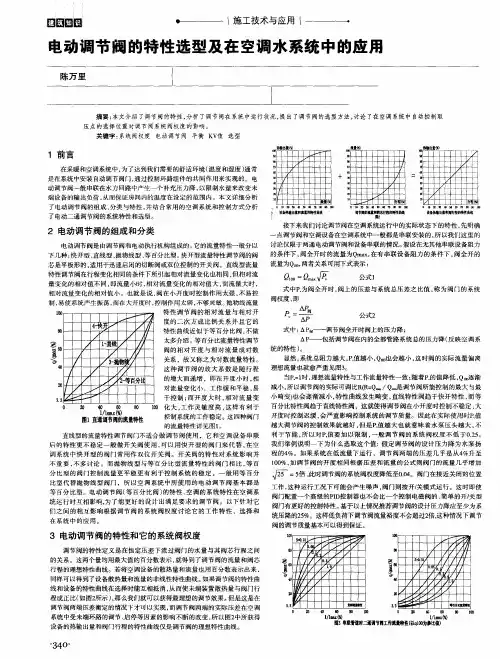

1.2 阀门的理想流量特性阀门的流量特性反映的是阀门的相对流量（Q/Qmax）与相对行程（l/lmax）之间的关系，即Q/Qmax=?（l/lmax）式中，Q--调节阀在某一开度时的流量；Qmax--调节阀在全开时的流量；l--调节阀在某一开度时阀芯的行程；lmax--调节阀在全开状态时阀芯的行程。

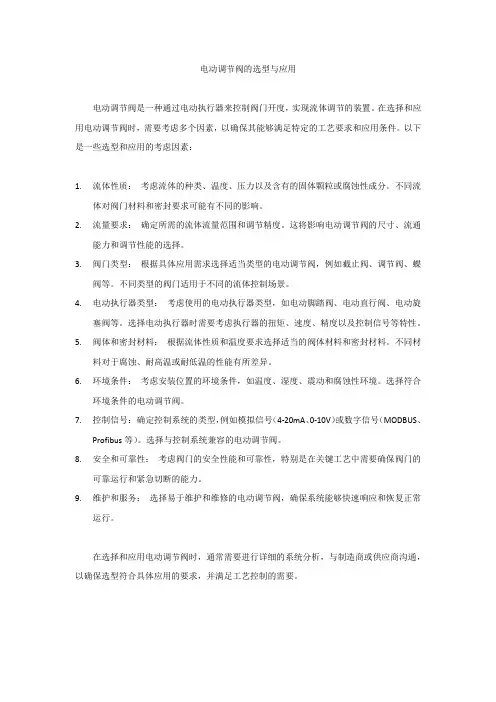

电动调节阀的选型与应用电动调节阀是一种通过电动执行器来控制阀门开度，实现流体调节的装置。

在选择和应用电动调节阀时，需要考虑多个因素，以确保其能够满足特定的工艺要求和应用条件。

以下是一些选型和应用的考虑因素：1.流体性质：考虑流体的种类、温度、压力以及含有的固体颗粒或腐蚀性成分。

不同流体对阀门材料和密封要求可能有不同的影响。

2.流量要求：确定所需的流体流量范围和调节精度。

这将影响电动调节阀的尺寸、流通能力和调节性能的选择。

3.阀门类型：根据具体应用需求选择适当类型的电动调节阀，例如截止阀、调节阀、蝶阀等。

不同类型的阀门适用于不同的流体控制场景。

4.电动执行器类型：考虑使用的电动执行器类型，如电动脚踏阀、电动直行阀、电动旋塞阀等。

选择电动执行器时需要考虑执行器的扭矩、速度、精度以及控制信号等特性。

5.阀体和密封材料：根据流体性质和温度要求选择适当的阀体材料和密封材料。

不同材料对于腐蚀、耐高温或耐低温的性能有所差异。

6.环境条件：考虑安装位置的环境条件，如温度、湿度、震动和腐蚀性环境。

选择符合环境条件的电动调节阀。

7.控制信号：确定控制系统的类型，例如模拟信号（4-20mA、0-10V）或数字信号（MODBUS、Profibus等）。

选择与控制系统兼容的电动调节阀。

8.安全和可靠性：考虑阀门的安全性能和可靠性，特别是在关键工艺中需要确保阀门的可靠运行和紧急切断的能力。

9.维护和服务：选择易于维护和维修的电动调节阀，确保系统能够快速响应和恢复正常运行。

在选择和应用电动调节阀时，通常需要进行详细的系统分析，与制造商或供应商沟通，以确保选型符合具体应用的要求，并满足工艺控制的需要。

暖通空调知识：调节阀类型及选型[工程类精品文档]本文内容极具参考价值,如若有用,请打赏支持,谢谢!调节阀又名控制阀，通过接受调节控制单元输出的控制信号，借助动力操作去改变流体流量。

调节阀一般由执行机构和阀门组成。

如果按其所配执行机构使用的动力，调节阀可以分为气动调节阀、电动调节阀、液动调节阀三种，即以压缩空气为动力源的气动调节阀，以电为动力源的电动调节阀，以液体介质（如油等）压力为动力的电液动调节阀，另外，按其功能和特性分，还有水力控制阀、电磁阀、电子式、智能式、现场总线型调节阀等。

调节阀的阀体类型选择调节阀的阀体种类很多，常用的阀体种类有直通单座、直通双座、角形、隔膜、小流量、三通、偏心旋转、蝶形、套筒式、球形等。

在具体选择时，可做如下考虑：（1）阀芯形状结构主要根据所选择的流量特性和不平衡力等因素考虑。

（2）耐磨损性当流体介质是含有高浓度磨损性颗粒的悬浮液时，阀的内部材料要坚硬。

（3）耐腐蚀性由于介质具有腐蚀性，尽量选择结构简单阀门。

（4）介质的温度、压力当介质的温度、压力高且变化大时，应选用阀芯和阀座的材料受温度、压力变化小的阀门。

（5）防止闪蒸和空化闪蒸和空化只产生在液体介质。

在实际生产过程中，闪蒸和空化会形成振动和噪声，缩短阀门的使用寿命，因此在选择阀门时应防止阀门产生闪蒸和空化。

调节阀执行机构的选择为了使调节阀正常工作，配用的执行机构要能产生足够的输出力来保证高度密封和阀门的开启。

对于双作用的气动、液动、电动执行机构，一般都没有复位弹簧。

作用力的大小与它的运行方向无关，因此，选择执行机构的关键在于弄清最大的输出力和电机的转动力矩。

对于单作用的气动执行机构，输出力与阀门的开度有关，调节阀上的出现的力也将影响运动特性，因此要求在整个调节阀的开度范围建立力平衡。

执行机构类型的确定对执行机构输出力确定后，根据工艺使用环境要求，选择相应的执行机构。

对于现场有防爆要求时，应选用气动执行机构。

从节能方面考虑，应尽量选用电动执行机构。

暖通阀门选型技巧暖通阀门是暖通系统中的重要部件，用于调节和控制流体的流量和温度，确保系统的正常运行。

正确选择和使用合适的暖通阀门对于系统的性能和效果至关重要。

下面将介绍一些暖通阀门选型的技巧和注意事项。

选择合适的阀门类型。

根据系统的需求和工作条件，可以选择不同类型的阀门，如截止阀、调节阀、平衡阀等。

截止阀用于关闭和打开管路，调节阀用于调节流量和温度，平衡阀用于平衡不同管路的流量。

根据具体的应用场景和要求，选择合适的阀门类型。

考虑阀门的流量特性。

不同类型的阀门有不同的流量特性，如线性特性、等百分比特性等。

线性特性的阀门在整个开度范围内的流量变化比较均匀，适用于对流量要求比较严格的系统；而等百分比特性的阀门在开度较小的时候流量变化较大，适用于对流量要求相对较宽松的系统。

根据具体的系统要求和流量特性的需求，选择合适的阀门。

考虑阀门的材质和耐用性。

阀门的材质应能够适应系统中的介质和工作条件，如高温、高压、腐蚀性介质等。

常见的阀门材质有铜、不锈钢、铸铁等。

此外，阀门的耐久性也是需要考虑的因素，选择具有良好耐磨、耐腐蚀、耐高温等特性的阀门，以确保阀门使用寿命长。

考虑阀门的控制方式和自动化程度。

根据系统的要求和控制方式，可以选择手动控制阀门或自动控制阀门。

自动控制阀门可以通过传感器和控制器来实现自动调节流量和温度，提高系统的控制精度和稳定性。

根据具体的应用需求和自动化程度的要求，选择合适的阀门控制方式。

暖通阀门的选型需要考虑阀门类型、流量特性、材质和耐用性、控制方式等因素。

正确选择和使用合适的阀门可以保证暖通系统的正常运行和性能效果。

希望以上技巧和注意事项对大家在暖通阀门选型方面有所帮助。
