电动三通调节阀的安装与维护

电控三通调节阀产品说明书V2.2江苏氢港新能源科技有限公司修订记录版本号日期修订者内容说明V1.02020.8.13初版V1.12020.9.25修正部分内容V1.22020.10.25修正部分内容V1.32021.02.09修订部分内容V2.02021.02.23变更ECV-0350B尺寸V2.12021.05.08增添部分内容V2.22021.06.08CAN协议内容增加江苏氢港新能源科技有限公司为客户提供7×24小时全方位的技术支持和服务，公司设有专业的技术支持团队，提供售前、售后的技术咨询、产品维修技术服务，用户可直接与客户中心联系。

江苏氢港新能源科技有限公司地址：江苏省张家港市中兴路180号网址：Email：**********************客户热线：(00)86-0512-********本说明书涉及电控三通阀的安装和使用。

适用于对电控三通阀进行安装、操作、维护的专业技术人员和日常操作的人员。

读者需具备一定的电子电气、控制、机械等知识。

为确保个人和财产安全或有效使用本产品，请在安装和使用前仔细阅读本说明书。

江苏氢港新能源科技有限公司对本说明书保留一切权力，内容如有变动，恕不另行通知。

目录1.产品特点 (6)2.选型说明 (7)3.技术参数 (7)4.阀旋转角度与开度的关系 (8)5.压力损失曲线 (8)6.尺寸 (9)7.接口说明 (10)7.1流体接口 (10)7.2电气接口定义 (11)8.安装及应用 (12)9.通信控制 (12)10.故障与处理 (13)1.产品特点本产品是一款智能型电动控制调节阀，阀集成驱动控制器，CAN总线控制，兼容汽车总线，使用方便角度实时控制和反馈宽电压范围，兼容乘用车、商用车流体接触部件无金属材料、无腐蚀、无离子析出,不影响液体绝缘性低流阻2.选型说明注：其他特殊要求，请联系公司技术人员确认。

3.技术参数型号ECV-0338B ECV-0350B工作电压DC12V/24V(9-32V)工作电流0.4A@24V全行程角度范围0~90°有效行程角度范围10~80°全行程时间约3s控制方式默认CAN2.0B,波特率250K程序刷写基于CAN的BootloaderIP等级IP67工作介质纯水或水-乙二醇冷却液介质温度-40~95℃工作环境温度-40~85℃最大工作压力3bar,g内泄漏量≤50mL/min@ΔP=1bar进/出接口OD38.4mm墩头OD50.8mm墩头重量约1.0kg约1.2kg4.阀旋转角度与开度的关系5.压力损失曲线（测试介质：25℃，纯水）6.尺寸型号：ECV-0338B型号：ECV-0350B（版本V2）7.接口说明7.1流体接口出厂初始状态设为0°，即口2全开、口3全关。

电动三通调节阀的安装与维护电动三通阀阀芯结构采用圆筒薄壁窗口，并采用阀芯侧面导向。

应用于比例调节阀或旁路调节，尤其适用于石油工业热交换器的流体温度控制系统的调节，一台三通阀可代替两台单座阀或双座阀使用，占据空间体积小，节省安装管道及费用。

下面上海沪禹讲讲电动三通调节阀的安装与维护问题。

1、储运（1）运输前检查各种标志是否完整、清晰，包装箱是否整齐牢固，无破损伤裂。

（2）包装箱内应有石油沥青纸或塑料薄膜作为防雨措施。

（3）运输时应轻装轻卸，严禁抛滑和撞击，应防止木箱倒置和侧放，以免调节阀在箱内窜动损坏零件。

（4）调节阀应存放在环境温度为5℃~40℃，相对湿度不大于80%的室内，通风无腐蚀性气体的地方。

（5）调节阀包装自出厂发货之日起保护有效期为一年。

2、安装（1）调节阀应安装在环境温度在-25℃~55℃、空气中无强腐蚀性气体的地方，必须远离连续振动设备。

（2）调节阀一般应垂直安装在水平管道上，需水平或倾斜安装一般更加支撑，避免给阀带来附加应力。

（3）为便于维护检修，调节阀应安装在靠近地面或楼板的地方。

在管道标高大于2米时，应尽量放在平台上。

同时如有手动操作，安装位置还应考虑便于操作人员手动操作和能够比较方便的看到开度指示。

（4）调节阀不应安装在旁路阀的正下方，以避免旁路阀内介质泄漏在调节阀上。

（5）为了在调节阀出现故障时不影响生产和发生安全事故，一般都需要安装旁路管线（旁通管道组合形式见下图）。

对于高温、高压、易冻、易堵和粘稠介质，还应安装排泄阀。

图旁管道组合形式（6）多尘埃环境中的调节阀，应围绕着阀杆安装一个橡皮或塑料套，以保护阀杆的抛光面。

（7）安装前必须仔细核实产品型号、规格、材质等是否符合订货要求。

（8）安装前必须仔细检查产品外观是否有破损和螺丝是否有松动。

（9）安装前必须检查阀的内腔和密封面是否有污垢、铁锈附着。

（10）安装前应清洗密封面及法兰连接面和管道、接口及流道。

（11）安装前应进行启闭检查，检查阀杆动作是否灵活。

电动三通调节阀的安装与维护电动三通阀阀芯结构采用圆筒薄壁窗口，并采用阀芯侧面导向。

应用于比例调节阀或旁路调节，尤其适用于石油工业热交换器的流体温度控制系统的调节，一台三通阀可代替两台单座阀或双座阀使用，占据空间体积小，节省安装管道及费用。

下面上海沪禹讲讲电动三通调节阀的安装与维护问题。

1、储运( 1)运输前检查各种标志是否完整、清晰，包装箱是否整齐牢固，无破损伤裂。

(2)包装箱内应有石油沥青纸或塑料薄膜作为防雨措施。

(3)运输时应轻装轻卸，严禁抛滑和撞击，应防止木箱倒置和侧放，以免调节阀在箱内窜动损坏零件。

(4)调节阀应存放在环境温度为 5 C ~40 C,相对湿度不大于80%的室内，通风无腐蚀性气体的地方。

( 5)调节阀包装自出厂发货之日起保护有效期为一年。

2、安装(1)调节阀应安装在环境温度在-25 C ~55 C、空气中无强腐蚀性气体的地方，必须远离连续振动设备。

( 2)调节阀一般应垂直安装在水平管道上，需水平或倾斜安装一般更加支撑，避免给阀带来附加应力。

( 3)为便于维护检修，调节阀应安装在靠近地面或楼板的地方。

在管道标高大于 2 米时，应尽量放在平台上。

同时如有手动操作，安装位置还应考虑便于操作人员手动操作和能够比较方便的看到开度指示。

4)调节阀不应安装在旁路阀的正下方，以避免旁路阀内介质泄漏在调节阀上（5）为了在调节阀出现故障时不影响生产和发生安全事故，一般都需要安装旁路管线（旁通管道组合形式见下图）。

对于高温、高压、易冻、易堵和粘稠介质,还应安装排泄阀da图旁管道组合形式（6）多尘埃环境中的调节阀，应围绕着阀杆安装一个橡皮或塑料套，以保护阀杆的抛光面（7）安装前必须仔细核实产品型号、规格、材质等是否符合订货要求。

（8）安装前必须仔细检查产品外观是否有破损和螺丝是否有松动。

（9）安装前必须检查阀的内腔和密封面是否有污垢、铁锈附着。

（10）安装前应清洗密封面及法兰连接面和管道、接口及流道。

三通调节阀安装方法
三通调节阀主要用于在承压流体中将两个进口通道合并为一个出口通道，同时可以通过调节阀的转角来调节流量。

安装三通调节阀时应按照以下步骤进行：
1. 确定阀门的位置和方向。

根据管路图纸和现场情况，确定三通调节阀的装置位置和进出口方向，并进行标记。

2. 安装法兰和管道。

将阀门的法兰和管道进行连接，紧固螺栓，并使用合适的密封垫片或填料进行密封，以避免出现泄漏。

3. 调整阀门位置。

根据管道工况和设计要求，调整三通调节阀的位置，注意进出口的高度差和阀门的方向，防止引起压力损失和流量不平衡等问题。

4. 执行机构安装。

将执行机构按照说明书安装在阀门上，并与控制系统进行连接。

注意阀门的转动方向和执行机构连接的正确性。

5. 调节和试运行。

进行阀门的调节和试运行，检查阀门的动作是否正常，流量是否平衡，无泄漏现象。

根据需要进行调整和维护。

电动调整阀的安装使用注意事项电动调整阀是工业自动化掌控中常用的一种阀门类型，其原理是通过电动机将阀门开度调整到指定的位置，实现流体介质的掌控。

在使用过程中，需要注意以下事项。

一、安装前的准备1.阀门的选型在选型时，需要依据管道的流量和压力来确定阀门的口径和额定压力等级，并注意介质的温度和粘度等特性。

在选型时还需要考虑电动机的参数和驱动方式，例如：电压、隔离等级、接线方式等。

2.管道的布局安装前应当在管道旁临时搭建支架，保证安装位置的水平度和垂直度，特别是大口径电动调整阀需要确定稳定的支撑方式，以防止阀门在启动、关闭时产生偏移或振动。

3.阀门座与管道的连接接口应依据标准规定进行设计和制造，接受合适的密封材料。

电动调整阀的底部应预留放气孔，而在连接时应依据座子内、外的平面、直径、精度等规定进行调整，防止残留气体影响运行。

二、安装及调试1.电缆布线依据阀门技术说明中的接线图，正确接线，并进行90度弯曲，布线时要使电缆松紧适当、路径不与管道沾合并保证牢靠接地，并应有相应的标志牌。

2.电动执行器的安装将电动执行器依据标准规定与阀门连接，要注意阀盖与电动执行器的连接，假如阀盖上有管道直接对接的话，应当加上深度，保证阀盖与电动执行器相容，以防止漏水。

3.执行器位置的调整在安装过程中，应依据阀门开度标志和工艺要求,调整执行器的位置，使它与阀杆捆绑在一起的摩擦力达到要求，开关标志牌用螺丝固定在合适的位置。

4.阀门的启动在电动调整阀启动前，需要检查接线是否正确，电源是否对了接，再将启动器调至“启动”位置。

在启动过程中应注意：启动速度不能过快，以防止阀门蓦地启动或关停时电流过大。

5.阀门的调试调试是一项特别紧要的任务，只有在调试后，才能保证电动调整阀的正常使用。

调试的过程中，需要先将执行器调整到中心位置，再依据调整要求，通过调整电机和其他机械部件，确保阀门开度与掌控信号的匹配。

三、维护及日常注意1.维护假如阀门使用时间过长或显现故障，应定期进行检测维护，避开显现问题影响使用。

一文弄懂电动调节阀工作原理选择安装使用及维修电动调节阀是一种能够快速、准确地调节流体的流量和压力的装置。

它由电动机、传动机构、阀体和控制系统组成。

以下是电动调节阀的工作原理、选择、安装、使用和维修的详细解释。

一、工作原理电动调节阀的工作原理是通过电动机来驱动传动机构，将转动运动转换为线性运动，使阀体打开或关闭，从而改变流体的流量和压力。

控制系统通过传感器感知流量或压力的变化，并将这些信号传送给电动机，从而使电动调节阀自动调整其位置，以达到所需的流量或压力。

二、选择选择电动调节阀时，需要考虑以下几个因素：1.流体特性：根据流体的介质、温度和压力等特性来选择合适的电动调节阀。

不同的流体对阀门材料和密封性能有不同的要求。

2.控制方式：根据需要选择合适的控制方式，包括手动、自动和远程控制。

手动控制适用于小流量和低压力的系统，而自动和远程控制适用于大流量和高压力的系统。

3.压力损失：考虑电动调节阀的压力损失，以确保系统正常运行。

4.阀门类型：根据需要选择合适的阀门类型，包括截止阀、调节阀、球阀和蝶阀等。

三、安装电动调节阀的正确安装对其性能和寿命至关重要。

安装时需要注意以下几点：1.安装位置：选择合适的安装位置，确保电动调节阀能够顺利操作，并容易进行维护和维修。

2.连接方式：根据系统的要求选择合适的连接方式，包括法兰连接、螺纹连接和焊接连接等。

连接件和密封件应符合相关标准和要求。

3.密封性能：注意电动调节阀的密封性能，避免泄漏和渗漏。

四、使用使用电动调节阀时需要注意以下几点：1.操作方式：根据具体情况选择合适的操作方式，包括手动、自动和远程操作。

确保电动调节阀能够准确、快速地调节流量和压力。

2.维护保养：定期进行维护保养，包括清洁阀门元件、检查密封性能和润滑传动机构等。

避免灰尘、污物和腐蚀物对电动调节阀的影响。

五、维修维修电动调节阀时需要注意以下几点：1.检查故障：根据具体情况检查电动调节阀的故障原因，包括电动机故障、传动机构故障和阀体故障等。

有关电动调节阀的维护和使用一、电动调节阀的定义和作用电动调节阀是一种可以通过电动执行器控制介质流量的调节阀，常用于工业控制系统中，用来控制介质的流量、压力、温度等参数。

电动调节阀的主要作用是使系统的参数能够稳定地保持在预设的范围内，确保工业生产的正常运行。

二、电动调节阀的维护和保养1.定期检查电动执行器的工作状态。

电动调节阀的核心是电动执行器，因此对电动执行器的正常运转与否进行检查非常重要。

例如，应经常检查执行器的供电电压是否符合规定，是否存在短路等现象。

2.定期检查阀门密封性。

阀门密封性是电动调节阀必须要具备的基本特点之一，因此应定期检查阀门的密封性。

在关闭阀门后，可以通过对阀门上下游的压力差进行测试，来判断阀门的密封性。

3.定期清洗和维护阀门内部结构。

阀门内部结构往往会因为介质腐蚀、结垢等原因而损坏，导致阀门未能正确地执行操作。

因此，定期清洗和维护阀门内部结构是非常重要的一步，可以有效避免因未能及时处理所需出现的意外情况。

4.定期检查阀门传感器的工作状态。

阀门传感器是评估电动调节阀工作状态的重要工具，检查基本信息版本、阈值设置、标定等参数可以确保阀门的安全操作。

另外，应定期更换用于连接执行器和阀座的套件，避免由于未及时检查发现的潜在问题。

三、电动调节阀的使用1.清洗管道。

首次安装或更换了阀门后，应对管道进行清洗以保证管道清洁和介质质量。

2.保持管道光滑。

管道的光滑度和直径会直接影响阀门的流量大小，因此应保证管道具有一定的光滑度以保证阀门顺畅运转。

3.选择适当的阀门型号。

不同的工况需要不同类型的阀门才能够达到最佳效果，因此在使用电动调节阀时应根据不同的场合选择最合适的型号。

4.不要使用过多的扭矩。

过多的扭矩可能会导致阀门意外打开或关闭，从而影响系统的稳定性、安全性。

5.合理使用操作系统控制器。

选择合适的操作系统控制器，可以更好地发挥电动调节阀的性能，保证系统的稳定运行。

四、结语以上是关于电动调节阀的维护和使用的相关介绍，希望能够给大家了解电动调节阀的方法和维护技巧提供一些参考和帮助。

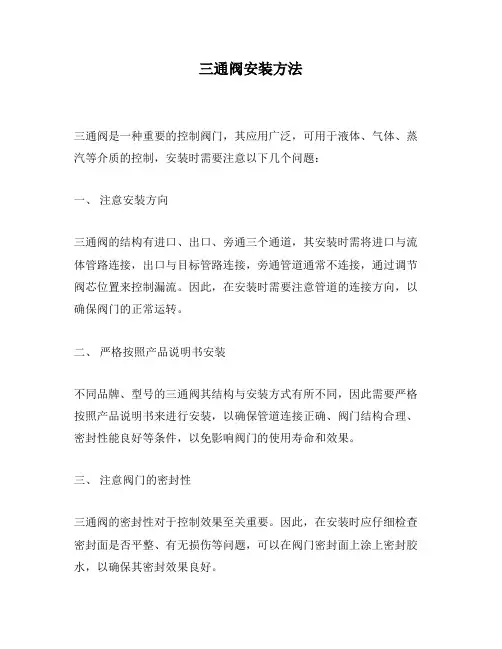

三通阀安装方法
三通阀是一种重要的控制阀门，其应用广泛，可用于液体、气体、蒸汽等介质的控制，安装时需要注意以下几个问题：
一、注意安装方向
三通阀的结构有进口、出口、旁通三个通道，其安装时需将进口与流体管路连接，出口与目标管路连接，旁通管道通常不连接，通过调节阀芯位置来控制漏流。

因此，在安装时需要注意管道的连接方向，以确保阀门的正常运转。

二、严格按照产品说明书安装
不同品牌、型号的三通阀其结构与安装方式有所不同，因此需要严格按照产品说明书来进行安装，以确保管道连接正确、阀门结构合理、密封性能良好等条件，以免影响阀门的使用寿命和效果。

三、注意阀门的密封性
三通阀的密封性对于控制效果至关重要。

因此，在安装时应仔细检查密封面是否平整、有无损伤等问题，可以在阀门密封面上涂上密封胶水，以确保其密封效果良好。

四、调节压力
三通阀通常用于调节管路中的压力，因此在使用前需要进行调节。

具体方法是，先将阀门旋转到最小流量位置，然后将管路入口的压力数值调整到目标值，再旋转阀门，直至达到所需的流量和压力。

五、定期检查和维护
为了确保三通阀的正常使用和维护其性能，需要定期进行检查和维护工作。

具体方法是，检查管路的连接是否松动，密封性如何，有无渗漏等问题，以及润滑油的添加情况等。

如果发现问题，需要及时进行修理或更换部件。

综上所述，安装三通阀需要注意的问题很多，需要根据具体情况进行综合考虑。

只有在严格按照产品说明书和相关安装要求进行安装、调试，并做好定期检查和维护工作，才能确保阀门的正常使用寿命和控制效果。

电动调节阀的使用和维修方法一、电动调节阀的使用方法：1.安装前的准备工作：在安装电动调节阀之前，需要先检查阀门、电动装置和管路的完整性和连通性，确保没有漏气或泄漏。

2.阀门的安装：将电动调节阀与管道连接，确保阀门的进口和出口与管道对齐并牢固固定。

3.接线和调试：根据电动调节阀的具体型号和规格，正确接线并进行调试。

在调试过程中，首先进行手动操作，观察阀门的开闭情况，确认正常后再进行电动操作。

4.控制参数的设置：根据实际需要，设置电动调节阀的控制参数，如流量、压力等。

5.运行和监控：启动电动调节阀的电动装置，通过监控系统对阀门的开度、流量等参数进行实时监控，确保阀门正常运行。

二、电动调节阀的维修方法：1.阀门的维护保养：定期对电动调节阀进行维护保养，包括清洁阀体和阀盖、检查阀座和球体的磨损情况、润滑阀杆等。

如发现磨损或故障，及时更换零部件。

2.电动装置的检修：定期检查电动调节阀的电动装置，包括电机、限位开关、控制器等。

如发现故障，及时修理或更换相应部件。

3.其他注意事项：在使用电动调节阀时，需要注意以下事项：定期检查阀门的密封性能；避免过程介质温度过高或过低引起的阀门烧毁或结冻；定期检查电动装置的电气连接和接地；避免阀门超负荷使用和频繁启动。

三、电动调节阀的故障排除方法：1.阀门无响应：检查电动装置是否正常工作；检查电动装置与控制系统之间的接线是否正常；检查阀门的电源是否接通。

2.阀门漏气或漏液：检查阀门的密封性能，如发现泄漏，及时更换密封垫。

3.阀门开合不灵活：检查阀门是否卡住或受到堵塞，如发现问题，及时清洁或更换零部件。

4.阀门磨损严重：检查阀门的磨损情况，如果磨损严重，及时更换零部件。

5.其他故障：根据具体情况，采取相应的故障排除方法。

总结：电动调节阀的使用和维修方法对于保证阀门的正常运行和延长使用寿命非常重要。

通过正确的使用和定期维护保养，可以有效避免故障和损坏，并确保电动调节阀的高效工作。

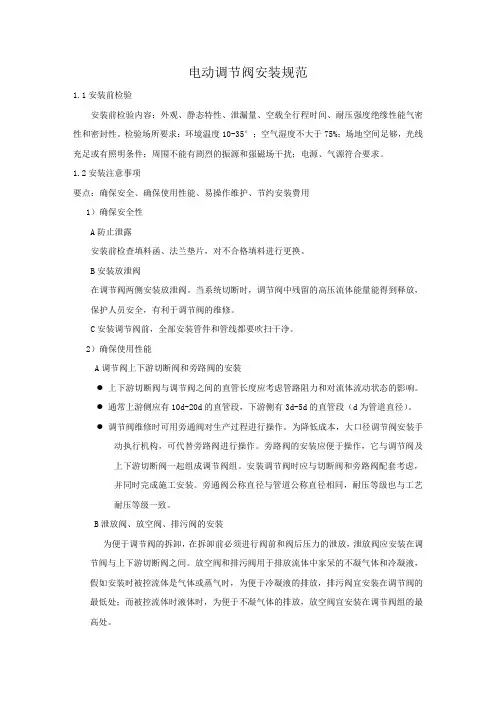

电动调节阀安装规范1.1安装前检验安装前检验内容：外观、静态特性、泄漏量、空载全行程时间、耐压强度绝缘性能气密性和密封性。

检验场所要求：环境温度10-35°；空气湿度不大于75%；场地空间足够，光线充足或有照明条件；周围不能有剧烈的振源和强磁场干扰；电源、气源符合要求。

1.2安装注意事项要点：确保安全、确保使用性能、易操作维护、节约安装费用1）确保安全性A防止泄露安装前检查填料函、法兰垫片，对不合格填料进行更换。

B安装放泄阀在调节阀两侧安装放泄阀。

当系统切断时，调节阀中残留的高压流体能量能得到释放，保护人员安全，有利于调节阀的维修。

C安装调节阀前，全部安装管件和管线都要吹扫干净。

2）确保使用性能A调节阀上下游切断阀和旁路阀的安装●上下游切断阀与调节阀之间的直管长度应考虑管路阻力和对流体流动状态的影响。

●通常上游侧应有10d-20d的直管段，下游侧有3d-5d的直管段（d为管道直径）。

●调节阀维修时可用旁通阀对生产过程进行操作。

为降低成本，大口径调节阀安装手动执行机构，可代替旁路阀进行操作。

旁路阀的安装应便于操作，它与调节阀及上下游切断阀一起组成调节阀组。

安装调节阀时应与切断阀和旁路阀配套考虑，并同时完成施工安装。

旁通阀公称直径与管道公称直径相同，耐压等级也与工艺耐压等级一致。

B泄放阀、放空阀、排污阀的安装为便于调节阀的拆卸，在拆卸前必须进行阀前和阀后压力的泄放，泄放阀应安装在调节阀与上下游切断阀之间。

放空阀和排污阀用于排放流体中家呆的不凝气体和冷凝液，假如安装时被控流体是气体或蒸气时，为便于冷凝液的排放，排污阀宜安装在调节阀的最低处；而被控流体时液体时，为便于不凝气体的排放，放空阀宜安装在调节阀组的最高处。

C调节阀与管道的连接调节阀与管道的连接方式有螺纹连接、法兰连接和焊接连接等区别。

螺纹连接方式用于小口径调节阀的安装，必须同时安装可拆卸的活动连接件；法兰连接方式有普通式法连连接和夹持式连接两种，管道连接法兰的公称直径与调节阀的通径一致，耐压等级也应与调节阀的耐压等级一致，法兰面与管道轴线的垂直度允许偏差为1度；尽量避免采取焊接连接方式。

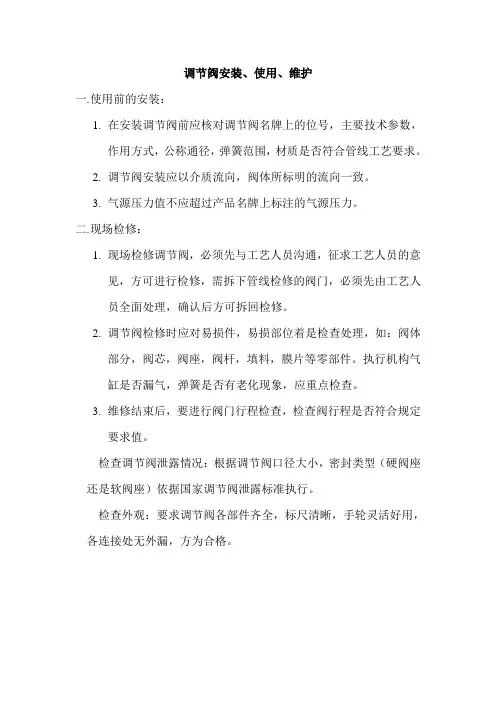

调节阀安装、使用、维护
一.使用前的安装：
1.在安装调节阀前应核对调节阀名牌上的位号，主要技术参数，
作用方式，公称通径，弹簧范围，材质是否符合管线工艺要求。

2.调节阀安装应以介质流向，阀体所标明的流向一致。

3.气源压力值不应超过产品名牌上标注的气源压力。

二.现场检修：
1.现场检修调节阀，必须先与工艺人员沟通，征求工艺人员的意
见，方可进行检修，需拆下管线检修的阀门，必须先由工艺人
员全面处理，确认后方可拆回检修。

2.调节阀检修时应对易损件，易损部位着是检查处理，如：阀体
部分，阀芯，阀座，阀杆，填料，膜片等零部件。

执行机构气
缸是否漏气，弹簧是否有老化现象，应重点检查。

3.维修结束后，要进行阀门行程检查，检查阀行程是否符合规定
要求值。

检查调节阀泄露情况：根据调节阀口径大小，密封类型（硬阀座还是软阀座）依据国家调节阀泄露标准执行。

检查外观：要求调节阀各部件齐全，标尺清晰，手轮灵活好用，各连接处无外漏，方为合格。

电动调节阀安装要求
电动调节阀安装要求主要包括以下几个方面：
1. 安装位置：电动调节阀应安装在易于操作和维护的位置，离其他设备和构件有足够的空间，便于操作和维修。

2. 安装方向：应根据系统的流动方向安装调节阀，确保阀门的开关操作与流体的流动方向一致。

3. 安装高度：为了便于人工维修和操作，电动调节阀的底部应安装在一定高度以上，通常为地面高度。

4. 管道连接：根据管道系统的要求，采用合适的管道接头确保与管道连接紧密，无泄漏。

5. 电源接线：电动调节阀的电源接线应符合相关电气安装规范，确保电源供应稳定、可靠，并避免电气故障。

6. 信号接线：根据不同的控制系统要求，将电动调节阀与控制系统进行信号接线，确保控制系统正常工作。

7. 密封件安装：根据阀门类型和工作环境的要求，选择适当的密封件，并正确安装，确保阀门的密封性能。

8. 防护措施：电动调节阀安装时应考虑现场的环境条件，采取相应的防护措施，防止灰尘、腐蚀、潮湿等对阀门的影响。

总之，电动调节阀的安装要求需要根据具体的设备和工况来确定，安装人员应仔细阅读相关安装说明，并严格按照要求进行操作。

电动调节阀的使用和维修方法随着我国工业的迅速发展，电动调节阀在冶金、石油化工等领域的应用越来越广泛，其稳定性、可靠性也显得越来越重要，它的工作状态的好坏将直接影响自动控制过程，本文将详细阐述电动调节阀的使用和维修。

1.安装使用注意事项崭新设计、加装的控制系统，为了保证调节阀在驾车时能正常工作，并使系统安全运转，新阀在加装之前，应当首先检查阀上的铭牌标记与否与设计建议吻合。

同时还应付以下项目展开调试。

基本误差限；全行程偏差；回差；死区；泄漏量（在要求严格的场合时进行）如果是对原系统中调节阀进行了大修，除了对上述各项进行校验外，还应对旧阀的填料函和连接处等部位进行密封性检查。

调节阀在现场采用中，很多往往不是因为调节阀本身质量所引发，而是对调节阀的加装使用不当所导致，例如加装环境、加装边线及方向不当或者就是管路不洁净等原因所致。

因此电动调节阀在加装采用时必须特别注意以下几方面：（1）调节阀属于现场仪表，要求环境温度应在－25～60℃范围，相对湿度≤95%。

如果是安装在露天或高温场合，应采取防水、降温措施。

在有震源的地方要远离振源或增加防振措施。

（2）调节阀通常应当横向加装，特定情况下可以弯曲，例如弯曲角度非常大或者阀本身蔡国用太大时对阀应当减少车轴件维护。

（3）安装调节阀的管道一般不要离地面或地板太高，在管道高度大于2m时应尽量设置平台，以利于操作手轮和便于进行维修。

（4）调节阀加装前应付管路展开冲洗，确定污物和焊渣。

加装后，为确保不并使杂质残余在阀体内，还应当再次对阀门展开冲洗，即为灌入介质时应当并使所有阀门打开，以免杂质卡住。

在采用手轮机构后，应当恢复正常至原来的空档边线。

（5）为了使调节阀在发生故障或维修的情况下使生产过程能继续进行，调节阀应加旁通管路。

同时还应当特别注意，调节阀的加装边线与否合乎工艺过程的建议。

（6）电动调节阀的电气部分安装应根据有关电气设备施工要求进行。

如是隔爆型产品应按《爆炸危险场所电气设备安装规范》要求进行安装。

电动法兰三通球阀安全操作及保养规程电动法兰三通球阀作为管道行业的重要组成部分，具有优良的耐腐蚀性和操作灵活性，被广泛应用于液体、气体等流体的调节和控制。

为了确保电动法兰三通球阀的正常运行和保障工作人员的人身安全，制定了本安全操作及保养规程。

一、安全操作规程1.1. 电动法兰三通球阀的安装电动法兰三通球阀在安装前，应认真核对设备配套表，并按照使用前技术文件的要求进行组装和调试。

在安装过程中，应严格遵守相关安装注意事项，注意维护安全，并防止过程中的碰撞、摩擦等发生。

在安装完成后，应经过认真检查和试运行，确保阀门性能优良。

1.2. 电动法兰三通球阀的启动与关闭1.在启动或关闭电动法兰三通球阀时，应严格操作程序，并在明确无误后再进行动作。

应注意维护自身安全，避免因无法掌控阀门运动方向而造成的危险。

2.远程操作阀门时，应定时进行试运行，并在开启和关闭过程中观察仪表的反馈情况，判断阀门的运动是否正常。

3.在阀门停止运动时，应将设备调整至停机状态。

在执行操作过程中，禁止擅自停止或卡死设备。

1.3. 电动法兰三通球阀的维护1.定期检查电动法兰三通球阀的天然登录与泄漏，如果泄漏现象很严重，应及时采取措施处理，保证阀门的正常运行。

2.定期检查电动法兰三通球阀的阀门座的磨损情况，如阀门座明显磨损，应及时对阀门座进行更换处理，以确保阀门的密封性。

3.定期检查电动法兰三通球阀的电机、齿轮等部件的工作状态，保证设备正常工作，避免出现任何故障状况。

二、电动法兰三通球阀的保养2.1. 干燥环境存放在电动法兰三通球阀闲置时，应将产品存放在干燥通风的环境中，避免长时间暴露在湿气、阳光或雨雪中。

2.2. 清洗在一定的时间间隔内，应对电动法兰三通球阀进行清洗，避免积尘、杂物等影响阀门正常运行。

2.3. 定期检查定期检查电动法兰三通球阀的电机、齿轮、传动部件等运行情况，发现异常及时处理。

2.4. 润滑经过一段时间的运行后，应对电动法兰三通球阀进行润滑，润滑油的选择应按照设备要求选择，勿搞错品质标准。

换向阀——三通换向阀安全操作及保养规程1.前言随着工艺的不断发展，三通换向阀被广泛应用于各行各业的流体输送过程中，为了确保设备正常运行，延长设备使用寿命，对三通换向阀的安全操作和保养就显得尤为重要。

2.三通换向阀的工作原理三通换向阀分为左右直通、上下直通、交叉换向三种类型。

其工作原理是利用双动或单动气动执行器或手动齿轮来控制阀门阀瓣的运动，从而实现介质的流量控制和流向改变。

3.三通换向阀的安全操作规程3.1 在操作前的准备工作•在进行操作之前，必须了解和掌握阀门的结构、特点及相关操作规程，确保自身安全和设备正常运行；•所有相关设备必须已经停止，并确认管道内压力已经全部减到零；•禁止在有介质流动的阀门前进行维修或操作，避免人员被排出的高压液体或气体所伤害；3.2 操作注意事项•切勿超出阀门额定工作参数的范围，否则将会造成设备损坏或人员伤害；•操作过程中要保持清洁，确保介质在阀门内不受污染和损坏，并确保阀门在操作中顺畅运行；•强烈建议对操作人员进行相关技术培训，以避免因不当操作而造成设备损坏或人身伤害；•禁止在工作过程中利用手摇轮或其他操作方式以外的工具对阀门进行调节或操作。

3.3 操作完成后的注意事项•在结束管道操作之后将气源关闭，并对阀门进行应力测试；•关闭阀门后及时清理阀门内污物，确保设备长时间有效运转；•在阀门运作结束后，必须对阀门进行必要的维护保养和检查。

4.三通换向阀的保养规程经过一段时间的使用后，阀门的机件将会有磨损和积垢，如果不及时清理和保养，将会影响设备运行和寿命。

为了保证阀门的正常运作，我们需要对其进行定期保养。

4.1 定期检查和保养•定期检查阀门的密封性和电动执行器的电气接线，对于松动或破损的零件进行更换；•定期检查阀门的密封性能，为了避免阀门的泄漏问题，必须对底部的密封捆绑进行清洁，确保密封件良好；•对于长期不使用的阀门应进行适当的维护保养，以免油封老化或材料老化导致密封环损坏。

三通换向阀的保养与维护
三通换向阀通常被用在流体管路中，用于随时改变流体的流向，广泛应用于化学、石油、食品、医药等领域。

为了保证三通换向阀的正常工作和延长使用寿命，必须注意它的保养和维护。

保养步骤
1.定期检查：检查三通换向阀表面是否清洁，有无密封失效、泄漏等现
象。

2.清洁阀体：使用清洁剂对阀体进行彻底清洗，过程中要小心慢工细活，
不要弄坏阀体密封面或者其他重要部件。

3.更换密封件：如果发现密封件老化、松动或者有明显的磨损，则需要
更换新的密封件，以保证阀门的密封性。

4.添加润滑油：三通换向阀的内部需要润滑油来保证正常运转，因此需
要定期加入适量的润滑油。

维护注意事项
1.避免磕碰：三通换向阀为精密机件，如若不慎磕碰，在使用过程中可
能会造成故障。

2.避免过小过大的压力：使用时，要避免过小或过大的压力，否则会对
阀门造成影响，缩短使用寿命。

3.避免堆积杂物：阀门或者阀门周围不要堆积杂物，防止造成起火和爆
炸等危险。

4.定期进行维修：定期对三通换向阀进行维修，更换磨损的零部件，确
保使用寿命。

参考文献
1.许春明，李向阳. 输送泵和阀门[M]. 北京：石油工业出版社，1996.
2.张小林，吴云文，王传昊. 阀门手册[M]. 北京：中国石化出版社，
2009.
3.中国石化技术研究院, 阀门与流体控制专业委员会. 阀门常识[M]. 北京：
中国石化出版社，2007.。

三通修理阀的使用方法三通修理阀是一种常见的阀门，广泛应用于各种管道系统中。

使用三通修理阀可以方便地关闭和调节管道系统的流量。

那么，究竟如何正确使用三通修理阀呢？下面，我将为大家详细介绍三通修理阀的使用方法。

1. 检查管道系统的压力在使用三通修理阀之前，必须检查管道系统的压力，确保其在工作范围之内。

如果管道系统的压力超过规定范围，就需要采取措施降低其压力，以免损坏三通修理阀。

2.关闭三通修理阀使用三通修理阀之前，必须关闭其阀门，并用止水带等设备进行封堵管道系统，以确保安全操作和维修。

3.安装三通修理阀首先需要将三通修理阀的密封圈和连接管道的部分涂上薄薄的油脂，以确保密封效果。

然后，将三通修理阀安装在管道上，并且用压紧销进行固定，确保其稳固可靠。

4.开启三通修理阀在安装完毕之后，需要把三通修理阀打开，此时三通修理阀所在的管道系统才能正常工作。

5.调整三通修理阀在管道系统中，需要对流量进行调节或者阀门进行维修时，可以通过调整三通修理阀来实现。

调整三通修理阀时，需要先关闭其开关，然后用手按住调节阀门，以逆时针方向旋转，即可调节阀门的大小和位移。

6.关闭三通修理阀在调节完毕之后，需要将三通修理阀关闭，以便继续进行后续的维护和操作。

关闭三通修理阀时，需要按下开关，将其关闭。

7.维护三通修理阀三通修理阀是一种精密的设备，需要经常进行检修和维护。

检修和维护时，需要先关闭其阀门，并将其拆卸下来进行清洗和零部件更换等工作，以保证其正常工作。

在实际使用三通修理阀时，还需要注意一些细节问题，例如在维护过程中要注意安全防护，避免染上危害物质，还需要定期进行检查和保养，以确保其长期稳定运行。

只有正确地使用三通修理阀，才能确保管道系统的正常运行，提高工作效率和安全性。

三通接头安全操作及保养规程三通接头是工业领域中常见的管道连接元件之一。

它具有方便安装、可靠性高、良好的耐压性能等特点，被广泛应用于石油、化工、冶金、电力、建材、造船等领域中。

然而，在使用三通接头的过程中，也存在着一些安全隐患，因此正确的使用和保养方法十分必要。

安全操作流程1. 检查三通接头和管路在使用三通接头之前，需要检查管路系统是否正常工作，以及三通接头是否完好无损。

尤其是需要检查三通接头的密封性能和耐压性能。

2. 选择合适的密封材料三通接头的密封材料需要考虑系统的工作温度、压力和介质等因素，以保证密封性能。

在选择密封材料时，需要根据具体情况来选择合适的耐化学腐蚀、温度变化范围大、耐压性高的材料。

3. 安装三通接头安装三通接头时应该先清洗管路，保证管路内部干净、无杂质。

然后根据管路系统设计图纸，在管道系统的指定位置安装三通接头，并根据压力要求和工艺要求进行调节和扭矩标定。

4. 检查是否安装牢固安装完成后，需要仔细检查三通接头是否牢固，各部件连接是否紧密，密封性是否良好。

可通过微小渗漏和液体泄漏等情况进行检测。

5. 进行必要的防护为了确保三通接头使用的安全性，需要在周围设置警示标志，并定期进行必要的检测、维护和保养。

保养规程1. 定期清洗使用三通接头一段时间后，管道系统内会有大量灰尘、污垢和杂质。

这些污垢会影响到管道系统整体的正常工作，必须经常进行清洗。

2. 确保良好的密封性能三通接头的密封性能是整个管道系统的核心，并要求保证长时间不漏气、不漏液体。

因此，需要定期检查密封密封垫的状态，如果有明显的老化、损坏、变形等情况，应及时更换。

3. 检查承压性能因为三通接头是承压元件，其安全性能与承压性能密切相关。

因此，需要定期检查三通接头的承压性能是否正常，是否有明显的漏气情况等。

4. 定期更换润滑脂在三通接头内部，有一些需要润滑保护的部位，需要使用润滑脂来进行保养。

因为润滑脂会随着使用时间而变质，不再具有保护效果，所以需要定期更换，以保证润滑脂的良好质量和保护效果。

仪表验收要求运到场地时，应立即进行检查，厂家、施工单位、项目组物资、项目组技术人员到现场验收。

以确定是否符合规定，特别是安装尺寸、材质、附件等。

在此阶段，凡是在装运和装卸过程中造成的任何明显机械损伤，应及时处理，为保证仪表在开车时能正常工作，使系统安全运行，还应检查如下项目：（1）外观检查（2）始终点偏差（零点和量程）（3）全行程偏差（4）基本误差（5）正反行程偏差（6）调节阀的泄漏量（7）所有辅助设备如限位开关、阀门定位器等操作检验电动调节阀主要性能指标有：基本误差、回差、死区、额定行程偏差、泄漏量、密封性、耐压强度、外观、额定流量系数，固有流量特性、耐振动、温度、长期工作可靠性、防爆、阻尼特性、电源电压变化影响、环境温度变化影响、绝缘电阻、绝缘强度等。

前10项指标的要求和试验方法均与气动阀相同或相似，其中基本误差、回差、死区、泄漏量、密封、外观、阻尼特性、电源电压变化影响、绝缘电阻为出厂试验项目，后3项性能指标的要求和试验方法为：1）阻尼特性电动调节阀的阻尼特性，在正、反行程的两个方向上规定为阀杆不超过3次“半周期”摆动。

试验方法是在输入端分别加入输入信号范围值的20％、50％、80％信号，观察阀杆在正、反行程相应位置上“半周期”摆动次数。

2）电源电压变化影响电动调节阀的供电电压在220+20-30V范围内变化时,阀杆的位移变化值不应超过全行程的1.5％试验方法是在电源电压为220V时,在输入端加入信号范围值的20％的信号测量相对应的阀杆行程值,然后将电源电压调到190V和240V，测量相对应的阀杆行程变化值.再依次加入信号范围值的50％、80％的信号、测量阀杆行程的变化值.3）绝缘电阻当环境温度为10～35℃、相对湿度不超过85％时,电动调节阀的绝缘电阻应符合下列规定:各输入端子对机壳不小于20MΩ;各输入端子对电源端子不小于50MΩ;电源端子对机壳不小于50MΩ。

试验方法是采用500型兆欧表测试.2.1 安装前的检验调节阀运到场地时，应立即进行检查，以确定是否符合规定，特别是安装尺寸、材质、附件等。
