变压器的调压方式
变压器的调压方式:分为有载调压和无载调压.它是改变变压器1次绕组抽头,借以改变变压比.一般分为3档.即高往高调,低往底调,它是针对2次电压来说的,2次电压高,则1次侧抽头往上调。
其基本原理是从变压器某一侧的线圈中引出若干分接头，通过有载分接开关，在不切断负荷电流的情况下，由一分接头切换到另一分接头，以变换有效匝数，达到调节电压的目的。
变压器有两种调压方式，一种是无载调压，一种是有载调压。
有载调压就是在变压器运行时可以调解变压器的电压。
无励磁调压和有载调压都是指的变压器分接开关调压方式,区别在于无励磁调压开关不具备带负载转换档位的能力,因为这种分接开关在转换档位过程中,有短时断开过程,断开负荷电流会造成触头间拉弧烧坏分接开关或短路，故调档时必须使变压器停电。
因此一般用于对电压要求不是很严格而不需要经常调档的变压器。
而有载分接开关则可带负荷切换档位，因为有载分接开关在调档过程中，不存在短时断开过程，经过一个过渡电阻过渡，从一个档转换至另一个档位，从而也就不存在负荷电流断开的拉弧过程。
一般用于对电压要求严格需经常调档的变压器。
而有载调压分接开关一般有3个或者5个档位，根据实际情况调压，通常用1挡，即使电压保持5%Ue，以保证线路末端电压质量。
传统的调压是机械式，新型的都是电子的。

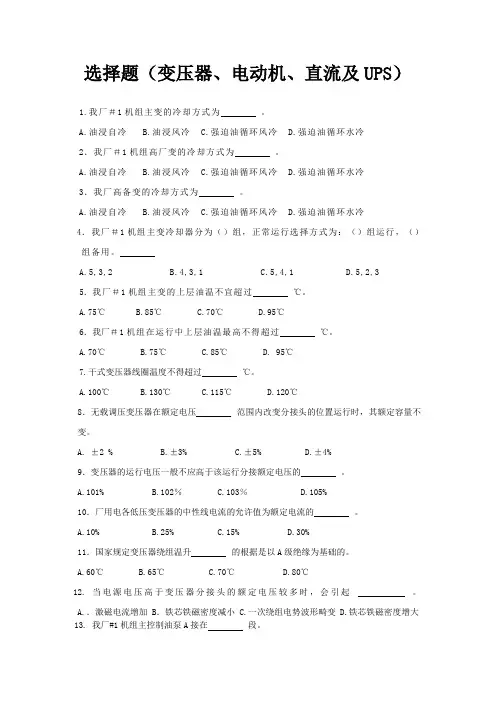

选择题（变压器、电动机、直流及UPS）1.我厂＃1机组主变的冷却方式为。
A.油浸自冷B.油浸风冷C.强迫油循环风冷D.强迫油循环水冷2．我厂＃1机组高厂变的冷却方式为。
A.油浸自冷B.油浸风冷C.强迫油循环风冷D.强迫油循环水冷3．我厂高备变的冷却方式为。
A.油浸自冷B.油浸风冷C.强迫油循环风冷D.强迫油循环水冷4．我厂＃1机组主变冷却器分为（）组，正常运行选择方式为：（）组运行，（）组备用。
A.5,3,2B.4,3,1C.5,4,1D.5,2,35．我厂＃1机组主变的上层油温不宜超过℃。
A.75℃B.85℃C.70℃D.95℃6．我厂＃1机组在运行中上层油温最高不得超过℃。
A.70℃B.75℃C.85℃D. 95℃7.干式变压器线圈温度不得超过℃。
A.100℃B.130℃C.115℃D.120℃8．无载调压变压器在额定电压范围内改变分接头的位置运行时，其额定容量不变。
A. ±2 %B.±3%C.±5%D.±4%9．变压器的运行电压一般不应高于该运行分接额定电压的。
A.101%B.102％C.103％D.105%10．厂用电各低压变压器的中性线电流的允许值为额定电流的。
A.10%B.25%C.15%D.30%11．国家规定变压器绕组温升的根据是以A级绝缘为基础的。
A.60℃B.65℃C.70℃D.80℃12. 当电源电压高于变压器分接头的额定电压较多时，会引起。
A.．激磁电流增加 B．铁芯铁磁密度减小 C.一次绕组电势波形畸变 D.铁芯铁磁密度增大13. 我厂#1机组主控制油泵A接在段。
A.#1机组保安段 C.#1机组工作MCCB. #1机组GT/ST MCC D. #1机组380V工作A14.电动机外加电压的变化，对电动机的出力。
A.影响大B. 影响小C. 无影响15．零序电压的特性是。
A. 接地故障点的零序电压最高 C. 变压器中性点接地处的零序电压最高B. 接地电阻大的地方零序电压最高16.变压器的调压分接头一般都装在变压器的。
电力变压器的调压措施作者：吴允志李然来源：《科技视界》2013年第07期【摘要】本文从变压器的调压原理入手，分析了无载调压和有载调压两种技术措施的实施方法及存在的问题。
【关键词】变压器；无载调压；有载调压变压器是供配电系统中重要的电气设备，将某一电压值的电能转变为另一电压值的电能，实现电能在不同电压等级之间进行转换，以利于电能的合理输送、分配和使用。
变压器是根据电磁感应原理制成的，由一个用硅钢片（或矽钢片）叠成的铁芯和绕在铁芯上的两组（或两组以上）线圈构成。
当将变压器的一次线圈接到交流电源上时，铁芯中就会产生交变的磁场，由于二次线圈绕在同一铁芯上，必然产生同频率的感应电动势。
则感应电动势：可见，变压器线圈中的电压与其匝数有关，匝数越多，电压就越高。
一次线圈与二次线圈电压比等于其匝数比，变压器就是通过改变一、二次绕组的匝数，把一种电压转变为另一种电压。
变压器在运行过程中，切除或增加一部分绕组的线匝，以改变绕组的匝数，从而可以实现电压的调节。
通常把高压绕组引出若干个抽头，这些抽头叫作分接头，当用分接开关切换到不同的抽头时，便接入了不同的匝数，保证供给稳定的电压或调节负载电流。
变压器就是通过改变变压器原、副边绕组的匝数比，即变比K来达到调节电压的目的，它有两种形式。
1 无载调压变压器二次侧不带负载，一次侧也与电网断开（无电源励磁），并做好安全技术措施的调压，称为无载调压。
在变压器高压侧的三相绕组中，根据不同匝数引出几个抽头。
这些抽头按一定接线方式接在分接开关上，开关中心有一个会转动的触头，如图1。
当变压器需调压时，改变分接开关的位置，即转动触头改变线圈匝数，也就是改变了变压器的变比。
我国常用的配电变压器变比是10/0.4KV，在其高压绕组上有三个调压位置（Ⅰ、Ⅱ、Ⅲ）。
中间位置为额定电压UN，Ⅰ位置为+5%UN，Ⅲ位置为-5%UN。
即Ⅰ位置变比10.5/0.4kV，Ⅱ位置变比10/0.4kV，Ⅲ位置变比9.5/0.4kV。
变压器运行安全技术操作规程一、概述变压器是电力系统中常见的电力设备，用于调整电压水平，保障电能传输和供电质量。
为确保变压器的安全运行，提高供电可靠性，减少故障和事故的发生，制定本操作规程。
二、设备检查1. 在每次开机前，必须进行设备的检查和维护。
检查内容包括外观、冷却系统、绝缘系统、引线和连接等。
2. 确保电流和电压表的准确性，防止误判。
3. 检查变压器的温度和压力，确保在正常范围内。
三、运行操作1. 开机(1) 打开主开关前，先检查电压和频率是否符合要求。
(2) 打开风扇和冷却水泵，确保冷却系统正常运行。
(3) 逐渐升高电压，确保电压平稳上升。
2. 停机(1) 关闭主开关前，先降低电压至最低水平。
(2) 关闭风扇和冷却水泵，断开变压器与电源的连接。
3. 运行期间(1) 定期检查温度和压力，确保在正常范围内。
(2) 监测运行参数，如电压、电流、功率因数等，及时发现异常情况。
四、维护和保养(1) 定期清洁变压器表面和周围环境，防止灰尘积累影响散热。
(2) 清洁冷却系统中的滤网。
(3) 清理变压器内部绝缘系统，保证电气安全。
2. 绝缘检测(1) 定期进行绝缘电阻测试，确保绝缘系统的良好状态。
(2) 如发现绝缘有问题，及时处理，避免绝缘击穿导致事故。
3. 润滑(1) 定期为变压器的轴承和齿轮进行润滑，保证运行的顺畅。
(2) 检查润滑油的质量和量，及时更换。
4. 检修和维护(1) 定期进行变压器的检修和维护，如更换磁芯、绕组等。
(2) 对于老化和故障的部件，及时更换或修理。
五、应急处置1. 如发生突发事件导致变压器故障，应立即切断电源，并通知相关维修人员。
2. 在故障处理过程中，必须按照相关标准和操作规程进行，确保人身安全和设备的正常运行。
3. 维修人员在处理故障时必须佩戴适当的防护设备，防止触电和其他伤害。
六、安全教育和培训1. 对于操作人员进行安全教育和培训，增强其对变压器运行的安全意识。
2. 定期进行安全培训和演练，提高应急处置能力。

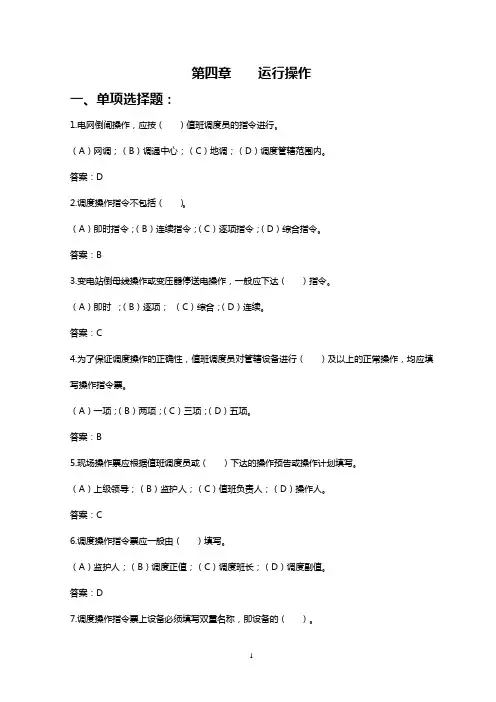

第四章运行操作一、单项选择题：1.电网倒闸操作，应按（）值班调度员的指令进行。
（A）网调；（B）调通中心；（C）地调；（D）调度管辖范围内。
答案：D2.调度操作指令不包括（）。
（A）即时指令；（B）连续指令；（C）逐项指令；（D）综合指令。
答案：B3.变电站倒母线操作或变压器停送电操作，一般应下达（）指令。
（A）即时；（B）逐项；（C）综合；（D）连续。
答案：C4.为了保证调度操作的正确性，值班调度员对管辖设备进行（）及以上的正常操作，均应填写操作指令票。
（A）一项；（B）两项；（C）三项；（D）五项。
答案：B5.现场操作票应根据值班调度员或（）下达的操作预告或操作计划填写。
（A）上级领导；（B）监护人；（C）值班负责人；（D）操作人。
答案：C6.调度操作指令票应一般由（）填写。
（A）监护人；（B）调度正值；（C）调度班长；（D）调度副值。
答案：D7.调度操作指令票上设备必须填写双重名称，即设备的（）。
（A）位置和编号；（B）名称和位置；（C）名称和表计；（D）名称和编号。
答案：D8.变电站现场可以不用操作票的操作是（）。
（A）装设全站仅有的一组接地线；（B）拉开断路器的单一操作；（C）单一线路停电；（D）倒换站用电源。
答案：B9.在调度系统中,必须执行调度指令。
调度系统的值班人员认为执行调度指令将危及人身及设备安全的,应当( )。
（A）立即向发布指令的值班调度员报告,由其决定调度指令的执行或者撤消；（B）拒绝执行；（C）汇报单位领导,按领导指示执行；（D）立即按调度指令执行。
答案：A10.操作中发生疑问时，不正确的做法是（）。
（A）立即停止操作，并向发令人报告；（B）不得擅自更改操作票；（C）先操作完该操作任务再汇报；（D）不得随意解除闭锁装置。
答案：C11.进行倒母线操作，应断开（）操作电源。
（A）旁路断路器；（B）所用变断路器；（C）母联断路器；（D）线路断路器。
答案：C12.母线倒闸操作过程中，（）负责保护及安全自动装置二次回路的相应切换。

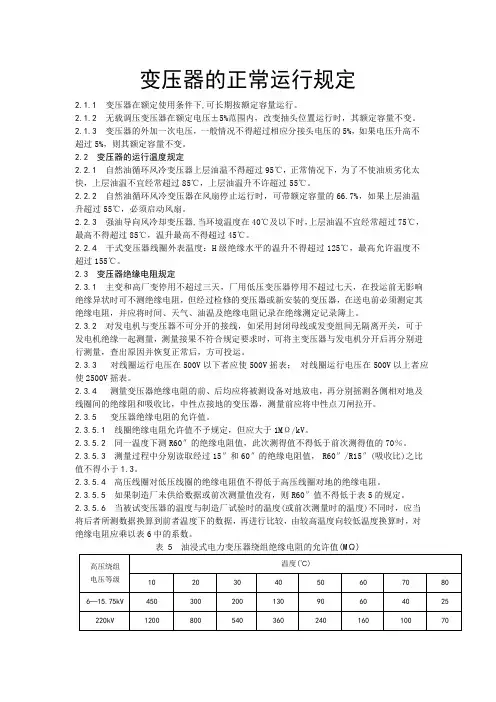

变压器的正常运行规定2.1.1变压器在额定使用条件下,可长期按额定容量运行。
2.1.2无载调压变压器在额定电压±5%范围内，改变抽头位置运行时，其额定容量不变。
2.1.3变压器的外加一次电压，一般情况不得超过相应分接头电压的5%，如果电压升高不超过5%，则其额定容量不变。
2.2变压器的运行温度规定2.2.1自然油循环风冷变压器上层油温不得超过95℃，正常情况下，为了不使油质劣化太快，上层油温不宜经常超过85℃，上层油温升不许超过55℃。
2.2.2自然油循环风冷变压器在风扇停止运行时，可带额定容量的66.7%，如果上层油温升超过55℃，必须启动风扇。
2.2.3强油导向风冷却变压器,当环境温度在40℃及以下时，上层油温不宜经常超过75℃，最高不得超过85℃，温升最高不得超过45℃。
2.2.4干式变压器线圈外表温度：H级绝缘水平的温升不得超过125℃，最高允许温度不超过155℃。
2.3变压器绝缘电阻规定2.3.1主变和高厂变停用不超过三天，厂用低压变压器停用不超过七天，在投运前无影响绝缘异状时可不测绝缘电阻，但经过检修的变压器或新安装的变压器，在送电前必须测定其绝缘电阻，并应将时间、天气、油温及绝缘电阻记录在绝缘测定记录簿上。
2.3.2对发电机与变压器不可分开的接线，如采用封闭母线或发变组间无隔离开关，可于发电机绝缘一起测量，测量接果不符合规定要求时，可将主变压器与发电机分开后再分别进行测量，查出原因并恢复正常后，方可投运。
2.3.3对线圈运行电压在500V以下者应使500V摇表；对线圈运行电压在500V以上者应使2500V摇表。
2.3.4测量变压器绝缘电阻的前、后均应将被测设备对地放电，再分别摇测各侧相对地及线圈间的绝缘阻和吸收比，中性点接地的变压器，测量前应将中性点刀闸拉开。
2.3.5变压器绝缘电阻的允许值。
2.3.5.1线圈绝缘电阻允许值不予规定，但应大于1MΩ/kV。
2.3.5.2同一温度下测R60″的绝缘电阻值，此次测得值不得低于前次测得值的70％。
变压器是供配电系统中重要的电气设备,将某一电压值的电能转变为另一电压值的电能,实现电能在不同电压等级之间进行转换,以利于电能的合理输送、分配和使用。
变压器是根据电磁感应原理制成的,由一个用硅钢片(或矽钢片)叠成的铁芯和绕在铁芯上的两组(或两组以上)线圈构成。
当将变压器的一次线圈接到交流电源上时,铁芯中就会产生交变的磁场,由于二次线圈绕在同一铁芯上,必然产生同频率的感应电动势。
根据电磁感应定律,设主磁通按正弦规律变化,Φ=Φm sin ωt 则感应电动势:e=-N d Φdt=-ωN Φm cos ωt =E m sin(ωt -90°)感应电动势的有效值为:E =E m 2√=ωN Φm2√=4.44fN Φm可见,变压器线圈中的电压与其匝数有关,匝数越多,电压就越高。
一次线圈与二次线圈电压比等于其匝数比,变压器就是通过改变一、二次绕组的匝数,把一种电压转变为另一种电压。
变压器在运行过程中,切除或增加一部分绕组的线匝,以改变绕组的匝数,从而可以实现电压的调节。
通常把高压绕组引出若干个抽头,这些抽头叫作分接头,当用分接开关切换到不同的抽头时,便接入了不同的匝数,保证供给稳定的电压或调节负载电流。
变压器就是通过改变变压器原、副边绕组的匝数比,即变比K 来达到调节电压的目的,它有两种形式。
1无载调压变压器二次侧不带负载,一次侧也与电网断开(无电源励磁),并做好安全技术措施的调压,称为无载调压。
在变压器高压侧的三相绕组中,根据不同匝数引出几个抽头。
这些抽头按一定接线方式接在分接开关上,开关中心有一个会转动的触头,如图1。
当变压器需调压时,改变分接开关的位置,即转动触头改变线圈匝数,也就是改变了变压器的变比。
我国常用的配电变压器变比是10/0.4KV,在其高压绕组上有三个调压位置(Ⅰ、Ⅱ、Ⅲ)。
中间位置为额定电压UN,Ⅰ位置为+5%UN,Ⅲ位置为-5%UN。
即Ⅰ位置变比10.5/0.4kV,Ⅱ位置变比10/0.4kV,Ⅲ位置变比9.5/0.4kV。
中国华电集团公司福建莆田湄洲湾电厂运行分公司文件状态：技术审核中文件版本：2文件总页数：15变压器操作指南打印日期：11/29/2021 10:36 PM 文件类别：规程体系-操作指南程序文件编号：TMS-OI-104所属系统：[ZA]文件编写和修改记录版本日期页数姓名修改类型1 2004-7-17 全份林圣辉编写1 6-Sep-04 全份林敏辉修改2 2007-10-17 全份黄家强修改审核记录部门审核版本专业意见/日期签名部门意见/日期签名114-Mar-05 陈键2007-10-22黄育春安全&技术审核版本专工审核技术审核安全审核1阮俊豪2004-12-242王仁英2007-10-23王仁英2007-10-23厂领导批准：胡富钦2005/1/19中国华电集团公司福建莆田湄洲湾电厂运行分公司，邮编：351152。
电话：0594-*******，传真：文件名称:变压器操作指南文件编码:TMS-OI-104设备/系统概述.1设备/系统规范1.1.1 主变规范：⏹主变设备技术参数：型式三相三绕组户外油浸式制造厂家ALSTOM 冷却方式ONAN/ONAF/OFAF（OA/FA/FOA）额定容量282/375/470 MVA 接线组别Y/△-11 调压方式无载调压环境温度40℃相数三相绕组允许温升65℃频率50HZ 油允许温升65℃分接头位置高压侧电压（kV）高压侧电流（A）空载电流0.25%1 +5.0% 254 1068 空载损耗1852 +2.5% 248 1094 短路损耗11603 0 242 1121 阻抗电压9%4 -2.5% 236 1150 油量40T5 -5% 230 1180 总重290T低压侧电压24 kV 低压侧电流11306 A冲击试验（全波）kV 高压中线低压950 250 150⏹主变高压侧套管电流互感器参数：电流互感器编号电流比（A）准确度等级用途高压侧CTH1-1 CTH2-1 CTH3-1 2000/5 C800 保护CTH1-2 CTH2-2 CTH3-2 2000/5 C800 保护CTH2-4 1500/2 3 Burden 10VA WT1 CTH1-3 CTH2-3 CTH3-3 2000/5 B1.8 Class0.3 测量CTH0-1 600/5 C200 保护低压侧CTX1-1 CTX2-1 CTX3-1 12500/5 C800 保护CTX1-2 CTX2-2 CTX3-2 12500/5 C800 保护CTX1-3 CTX2-3 CTX3-3 12500/5 C800 保护⏹主变中性点设备参数：设备名称型号及参数数量中性点接地刀闸SR 16200 1 避雷器HEC 36 29kV 1文件名称:变压器操作指南文件编码:TMS-OI-104⏹主变冷却系统设备规范设备型号台数功率动力电源控制电源冷却风扇LDDAD900 8 4.5 kW 380V AC 110V DC 油泵PR250/6 8 2.7 kW 380V AC 110V DC1.1.2辅助变规范⏹辅助变设备技术参数：型式三相三绕组户外油浸式变TTHRCV 制造厂家ALSTOM 冷却方式ONAN/ONAF/OFAF（OA/FA/FOA）额定容量30/40/50 MVA 接线组别D/yn1/yn1 调压方式无载调压环境温度40℃相数三相绕组温升65℃频率50HZ 油温升60℃分接头位置高压侧电压（kV）高压侧电流（A）空载电流0.5%1 +2.5% 24.6 1174 空载损耗282 0 24 1203 短路损耗193kW3 -2.5% 23.4 1234 阻抗电压14%/28%4 -5% 22.8 1266 油量12.9T5 -7.5% 22.2 1301 总重59.5T低压侧电压6．3/6.3 kV 低压侧电流2291/2291A 低压侧中性点接地方式电阻接地接地电阻9.09Ω/400A冲击试验/工频耐压高压中线低压150/50 kV 110/34 kV 45/25 kV⏹套管式电流互感器技术性能参数电流互感器电流比（A）准确度等级用途高压侧TH1 2000/5 C800 保护TH2 2000/5 C800 保护TH3 2000/5 CL0.3 10VA 测量低压侧TX/Y1 3000/5 C800 保护TX/Y2 3000/5 C800 保护TX/Y3 3000/2（B相）CL0.3 10VA 测量TX/Y0 600/5 C200 保护文件名称:变压器操作指南文件编码:TMS-OI-104⏹辅助变冷却系统设备规范：设备型号台数功率动力电压控制电源冷却风扇LDAD800 2 1.1kW 400V AC 110V DC 油泵PR200/6NA2 2 0.7kW 400V AC 110V DC1.1.3启备变规范⏹启备变设备技术参数型式三相三绕组户外油浸式变制造厂家ALSTOM 冷却方式ONAN/ONAF1/ONAF2（OA/FA）额定容量30/40/50 MVA 接线组别Yn/yn0/yn0 调压方式有载调压环境温度40℃相数三相绕组允许温升65℃频率50HZ 油允许温升65℃极性减极性空载电流0.32%中性点接地方式高压侧直接接地空载损耗35kW 低压侧电阻接地短路损耗202kW低压侧中性点接地电阻9.09Ω/400A 阻抗电压16%（OA）低压侧电压 6.3 kV 油量32T低压侧电流2291A 总重118T冲击试验（全波）kV 高压/中线低压1/中线低压2/中线950/250 110/45 110/45⏹启备变高压分接头位置表：分接头位置分接% 电压kV 电流A1 +10% 254.1 1142 +8.75% 251.2 1153 +7.5% 248.3 1164 +6.25% 245.4 1185 +5% 242.6 1196 +3.75% 239.7 1207 +2.5% 236.8 1228 +1.25% 238.9 1239 0 231 12510 -1.25% 228.1 12711 -2.5% 225.2 128文件名称:变压器操作指南文件编码:TMS-OI-10412 -3.75% 222.34 13013 -5% 219.5 13214 -6.25% 216.6 13315 -7.5% 213.7 13516 -8.75% 210.8 13717 -10% 207.9 139⏹套管式电流互感器技术性能数据电流比（A）准确度等级用途高压侧CTH1-1 CTH2-1 CTH3-1 600/5 B1.8 Class0.3 测量CTH1-2 CTH2-2 CTH3-2 600/5 C800 保护CTH1-3 CTH2-3 CTH3-3 600/2 C800 保护CTH0 600/5 C200 保护低压侧CTX/Y1-1 CTX/Y2-1 CTX/Y3-1 3000/5 3 Burden 10VA 保护CTX/Y2-2 2500/5 C800 WTICTX/Y0 600/5 C200 保护⏹启备变辅助系统设备规范设备型号台数功率动力电源控制电源冷却风扇LD DAD 710.8.38.960.0，55 2 0.55kW 400V AC 110V DC 调压装置MLLL350A10193W 1 0.75kW 400V AC 110V DC1.1.4负荷中心变压器规范设备名称锅炉变汽机变除尘变水处理变原水变参数型号户内干式户内干式户内干式户内干式户内干式额定容量kVA 1500/2000 1500/2000 2000/2667 1500 750 额定电压kV 6.3/0.4 6.3/0.4 6.3/0.4 6.3/0.4 6.3/0.4 阻抗电压% 5.75 5.75 5.75 5.75 5.75 分接头范围±2×2.5%±2×2.5%±2×2.5%±2×2.5%±2×2.5%联接组别△/Y △/Y △/Y △/Y △/Y 调压方式无载调压无载调压无载调压无载调压无载调压接地方式高阻接地高阻接地高阻接地高阻接地高阻接地冷却方式AN/AF AN/AF AN/AF AN AN 制造厂家GE GE GE GE GE续表设备名称输煤变码头变仓库变斗轮机变卸船机变参数型号户内干式户内干式油浸式户内干式油浸式文件名称:变压器操作指南文件编码:TMS-OI-104额定容量kVA 1000/1330 750/1000 800 500 2000 额定电压kV 6.3/0.4 6.3/0.4 6.3/0.4 6.3/0.4 6.3/0.4 阻抗电压% 5.75% 5.75% 4.681% 5.45% 5.3% 分接头范围±2×2.5%±2×2.5%±300V±2×2.5%±2×2.5%绕组温升℃150 150 80 80（油）联接组别Yyn0Dyn11 Dyn11 调压方式无载调压无载调压无载调压无载调压无载调压接地方式高阻接地高阻接地直接接地直接接地直接接地冷却方式AN/AF AN/AF ONAN AN ONAN制造厂家GE GE福州变压器厂HAMMONDHELME-RUERKEN1.1.5配电变、照明变及其它变压器设备名称配电变照明变除尘整流变参数型号或型式树脂浇注干式户内干式ESO 40-78/1260 额定容量kVA 45 10/15/20/25/30 98额定电压kV 0.4/0.23 0.4/0.23 0.4(AC)/778(DC) 阻抗电压% 4.09分接头范围±2×2.5%绕组温升℃80 90(最高油温)联接组别Dyn11 Dyn11调压方式无载调压接地方式直接接地直接接地冷却方式AN AN ONAN制造厂家许继变压器厂南京柯曼电器RICO-WERK ELSERO1.2设备/系统特点1.2.1变压器运行限制⏹变压器在制造厂家规定的冷却条件下，可按照其铭牌规定参数范围运行。
电气工程知识：无载调压变压器的调压方法有什么常用无载调压变压器一次电压为10千伏，二次输出电压为0.4千伏。
配电变压器分接开关的I挡位置为10.5千伏，II挡位置为10千伏，III挡位置为9.5千伏，一般应在II挡位置。
变压器分接头一般在高压侧抽出，高压绕组的抽头均接在分接开关上。
分接开关切换时，通常用旋转手柄来变更分接头的连接位置，以达到调压的目的。
旋转手柄装在变压器的箱盖上，在切换时，变压器必须短时停电。
调节分接开关的具体操作步骤：1、先停电。
断开配电变压器低压侧负荷后，用绝缘棒拉开高压侧跌落式熔断器，然后做好必要的安全措施。
2、拧开变压器上的分接开关保护盖，将定位销置于空挡位置。
3、调节挡位时，应根据输出电压高低，调节分接开关到相应位置，调节分接开关的基本原则是：当变压器输出电压低于允许值时，把分接开关位置由I挡调到II挡，或由II挡调整到III挡；当变压器输出电压高于允许值时，把分接开关位置由III挡调到II挡，或II挡调整到I档。
4、当变压器分接头位置改变以后，必须用欧姆表或测量用电桥检查回路的完整性和三相电阻的一致性；因为分接头开关的接触部分在运行中可能被烧伤，长期未用的分接头也可能产生氧化膜等，这就会造成切换分接头后接触不良的现象，所以必须测量接触电阻，从测量结果中可以判断三相电阻是否平衡；若不平衡，其差值不得超过三相平均值的2%，并参考二次测量数据，否则运行后，动静触头会因接触不好而发热，甚至放电，损坏变压器。
若多次切换后，三相电阻仍不平衡，一般可能是以下4种原因：1、分接开关接触不良，如接点烧伤，不清洁，电镀层脱落，弹簧压力不够；2、分接开关引出线焊接不良或多股导线有部分未焊好或断股；3、三角形接线一相断线，这样，未断线的两相电阻值为正常值的1.5倍，断线相的电阻值为正常值的3倍；4.变压器套管的导电杆与引线接触不良。
有载调压，也可以说成是带负载调压，（也就是说，变压器的二次侧，也叫输出端或低压侧所供的电不断，用电电器正常工作的情况下，）我们对该变压器的一次侧也叫输入端或高压侧，进行变换抽头来调节电压的操作，我们称之为有载调压。
{为什么要在高压侧来调换抽头，是因为低压侧正常工作时电流很大，突然断电会产生很大的火花和电弧，易损坏各接线端子，相对来说，高压侧的电流就小得多了，操作时应该要做好充分的准备工作，且现场应有两人在场，才能操作}一般来说，如果条件允许的话，我们应该尽量避免有载调压。
无载调压，又称空载调压。
也就是说，将变压器二次侧所有的用电设备全部断开之后，再才来操作一次侧的调压端子，因为此时电流近似没有，操作的安全性要高得多！所以推荐使用空载调压！。
变压器操作及事故处理题库一、填空题1、变压器中性点接地装置的接地电阻，一般不得超过4C。
2、电气人员运行值班人员充分利用眼看、鼻嗅、耳听、手摸，来检查、分析电气设备是否正常。
3、测量变压器线圈的温度时，要求用酒精温度计而不能用水银温度计。
4、变压器空载运行时，所消耗的功率称为空载损耗。
5、变压器的空载损耗，其主要部分是铁芯的磁滞损耗和涡流损耗。
其铁芯损耗约与电压平方成正比。
6、变压器铜损的大小与负载的大小和功率因数有关。
7、自耦变压器与普通变压器的区别，在于自耦变压器的负绕组与原绕组之间，不仅有磁的联系，而且还有电的联系。
8、变压器的接线组别是指三相变压器一、二次绕组的连接方式和表示变压器一次与二次对应线电压或电流的相位关系。
9、对变压器进行全电压冲击试验，目的是检查变压器的绝缘强度能否承受全电压和操作过电压的考验。
10、为了保证瓦斯继电器的正确动作，变压器在安装时其波度要合格，规定标准是：瓦斯继电器两端的连接管要求2〜4%,变压器大盖要求1〜1.5%。
11、当变压器进行全压合闸送电时，会产生数值很大的励磁涌流，其值可达6〜8倍额定电流。
12、变压器的绕组是用金属铜或铝线，外边用纸绝缘或其它绝缘绕制成圆筒形：套在共同的铁芯上的多层线圈。
13、目前，变压器的冷却方式主要有油浸自冷方式、油浸风冷式、强迫油循环风冷式、水冷式等。
14、变压器油枕的作用主要有：温度变化时调节油量，减少油与空气的接触面积，延长油的使用寿命。
15、变压器的呼吸器内的干燥剂，有吸收进入油枕内空气的水份而起过滤作用。
因而保持油的绝缘水平。
16、变压器油枕下的集泥器，是使油中的机械杂质和水分等，沉集于内以便排出。
17、当变压器采用Y/4-11接线时，高低压侧电流之间存在30的相位差。
18、变压器在运行中，如果电源电压过高，则会使变压器的激磁电流增力口，铁芯中的磁通密度增大。
19、变压器在电源电压过高的情况下运行，会引起铁芯中的磁通过度饱和，磁通波形发生畸变。
变压器安全操作规程一、运行电力变压器必须符合《变压器运行规程》中规定的各项技术要求。
二、新装或检修后的变压器投入运行前应作下列检查：1、核对铭牌，查看铭牌电压等级与线路电压等级是否相符。
2、变压器绝缘是否合格，检查时用1000或2500伏摇表，测定时间不少于1分钟，表针稳定为止。
绝缘电阻每千伏不低于1兆欧，测定顺序为高压对地，低压对地，高低压闸。
3、油箱有无漏油和渗油现象，油面是否在油标所指示的范围内，油表是否畅通，呼吸孔是否通气，呼吸器内硅胶呈蓝色。
4、分接头开关位置是否正确，接触是否良好。
5、瓷套管应清洁，无松动。
三、电力变压器应定期进行外部检查。
经常有人值班的变电所内的变压器每天至少检查一次，每周应有一次夜间检查。
四、无人值班的变压器，其容量在3200千伏安以上者每10天至少检查一次，并在每次投入使用前和停用后进行检查。
容量大于320千伏安，但小于3200千伏安者，每月至少检查一次，并应在每次投入使用前和停用后进行检查。
五、大修后或所装变压器开始运行的48小时内，每班要进行两次检查。
六、变压器在异常情况下运行时（如油温高、声音不正常、漏油等）应加强监视，增加检查次数。
七、运行变压器应巡视和检查如下项目：1、声音是否正常，正常运行有均匀的“嗡嗡”声。
2、上层油温不宜超过85℃。
3、有无渗、漏油现象，油色及油位指示是否正常。
4、套管是否清洁，有无破损、裂纹、放电痕迹及其它现象。
5、防爆管膜无破裂，无漏油。
6、瓦斯继电器窗内油面是否正常，有无瓦斯气体。
八、变压器的允许动作方式1、运行中上层油温不宜经常超过85℃，最高不得超过95℃。
2、加在电压分接头上的电压不得超过额定值的5%。
3、变压器可以在正常过负荷和事故过负荷情况下运行，正常过负荷可以经常使用，其允许值根据变压器的负荷曲线、冷却介质的温度以及过负荷前变压器所带的负荷，由单位主管技术人员确定。
在事故情况下，许可过负荷30%运行两小时，但上层油温不得超过85℃。
变压器无励磁调压和有载调压的区别和变压器“有载”调压装置。
两者都是指的变压器分接开关调压方式，那两者之间又有什么区别呢？让我们首先了解两种之间的定义：①”无励磁“调压，是在变压器一、二次侧都脱离电源的情况下，变换变压器的高压侧分接头来改变绕组的匝数比进行调压的。
无励磁盘型分接开关双靠国汗尤分橙E胃的一共分接头我祯定电压郅蝮时蚓定通过电流.1舅压方式I瑞部.II中翔.M中博点.lYF-小转换.利亚国刊1ml相］型号说明:IP-，用也恍不阡国•匕卜・5.嗝卜兀3c. /!□用力看审r JU国『*犹安：山出才有户宜看 %『L片'IP-，用也ftWJB • t.嗝卜兀3c. /!□用力看审r JU国『*犹安：ii,坤星I；直酎同c 115B(4..r^Uk- 。
上■皮H*q*L 郎*.T小州餐BH冲”,1. 4. 3 I，卜国比，4 TJLE h.111 I fl41 umu②有载调压：利用有载分解开关，在保证不切断负载电流的情况下，变换变压器绕组的分接头，来改变高压匝数进行调压的。
，一序号i" L£；!M ii/iJi r・L望瓶■阡工修卦, 品留「机朝丁，岭哨3上附稣日司也为Lhn 4B tftS,lfll*^i，-51 钮—1, ■i iwwm 也许市亏i" L£；!M ii/iJi ▼L望瓶■阡工修卦, 品留「机朝丁，岭哨3上附稣日司也为Lhn 411#57,51 钮—1, ■i iwwmSY D ZZ型有载分接开关型号蛹明:s v 口女打-□，口-口开美明匡壬群融定用比最Ail定迤过老魂首感切好天用中咀m度X邛住点，咽正，J中殍凋：绢外浦出有成•三相下!如；3?工”3GC./J0-5枭示三相青打甲,:匕苣明.E：•用池泡包匚限电阻亘麦口就的食七；+美.升主恭定电洸力1：屯，桢京电.压1次¥,奸4岑哈东.恬从上面可以看出，两者区别在于无励磁调压开关不具备带负载转换档位的能力，因为这种分接开关在转换档位过程中，有短时断开过程，断开负荷电流会造成触头间拉弧，损坏分接开关，而有载调压装置因为在调档过程中经过一个过度电阻过渡，不存在短时断开过程，从一个档转换至另一个档位，从而也就不存在负荷电流断开的拉弧过程。
无载调压变压器的操作使用
平时要监视变压器不要长期过载运行，以防油温过高和开关触头发热，使弹簧压力降低、零件变形或接线螺丝松动等，导致开关接触不良及电弧烧伤。
定期对变压器油取样进行化验，不合格者及时处理。
经常检查变压器有无漏油现象，注意油枕中的实际油面位置，不要被虚假油位指示所误。
否则会因油位过低使调压开关裸露在空气中而受潮，降低绝缘强度。
切换无载调压开关必须在断电情况下进行，操作要认真仔细，遇到卡轴情况，不要强行扳扭，以防损坏轴杆及触片，同时要用电桥测量调档前后的直流电阻，并做好记录，三相电阻应保持平衡，偏差应在允许范围内。
还应将换档后的阻值与换档前历次记录进行对比分析，以确认开关位置是否正常及接触是否良好。
在互感器的误差试验中用作电压互感器校验标准。
YTC2130自升压精密电压互感器主要针对基层供电及生产部门的实际需要精心设计制造的。
新变压器运行满2年或更换调压开关后，都要用兆欧表和电桥测量调压开关的绝缘电阻和直流电阻，同时测录上层油温，以便进行换算比较。
测量仪表的准确度不应低于0.5级，对6300千伏安以下的变压器，其直流电阻偏差：相间应小于4%;线间应小于2%。
