正泰KG316T微电脑时控开关使用说明

KG316T微电脑时控开关说明书接线1.图1直接控制方式2.图2控制接触器、线圈电压220VAC/50HZ3.图3控制接触器、线圈电压380VAC/50HZ操作使用1.使用前把产品左面的电池开关置于"开"位置！显示器上显示(星期一、5点正)，按住“时钟键”不放的同时再按“星期键、时键、分键”，调整北京时间。

2.设定开关时间：步骤按键设定项目1按(手动)使显示器的短横线在自动位置2按(设定)进入定时开设定(显示1ON)3按(星期)设定每天相同，每天不同，星期一至星期五相同，或星期六至星期日相同4按(时)(分)设定开的时间5按(设定)进入定时关设定(显示1OFF)6按(时)(分)设定关的时间7重复2-6设定第2-12次开关的时间8按(时钟)结束时间设定*如不需12个开关定时按(时钟)键，返回实际时间*如设定错误或聚消设定按(取消)键，再按一次恢复原来的设定*无设定时显示(--:--)3.检查：按(设定)键检查所设定的时间是否正确。

4.修改：请在该设定处按(取消)键，然后重量新设定该定时开关的时间及星期5.结束检查：按(时钟)结束检查及设定，显示时钟6.手动控制：按(手动)键，即可实现随意的开关参考使用1.例如控制器每天下午6点自动打开电源，到夜里2点关闭电源，按以下操作2.调好时间后按一下“设定键”显示器上显示如图4，按住“时键”显示器显示如图5。

再按一下“设定键”显示器显示如图6，按住“时键”显示器显示如图7。

以上调整完再按一下“时钟键”显示器恢复显示北京时间。

再按“手动键”可以直接开或关闭电路，然后每天控制器按自动运行。

注意事项1.为防强电流下融点发热，接线时务必拧紧接线柱的螺钉2.控制器进线220VAC/50-60HZ电源，切勿接到380VAC3.填订单时，希望电源电压，订制:24V、110V、380VAC4.控制器红灯亮有电进入，红绿灯同时亮开关有电输出5.设定的时间，不能交叉设定，应按时间的顺序设定KG316T微电脑时控开关说明书1，打开或锁定键盘:按住“时钟键”同时按住“取消/恢复键”几秒，锁定显示标志“锁”。

KG316T微电脑时控开关操作说明：KG316T微电脑时控开关定时设置1.先检查时钟显示是否当前时间一致，如需重新校准，在按住“时钟”键的同时，分别按住“校星期”、“校时”、“校分”键，将时钟调到当前准确时间；2.按一下“定时”键，显示屏左下方出现“1开”字样（表示第一次开启时间）。

然后按“校星期”选择六天工作制、五天工作制、三天工作制、每日相同、每日不同等工作模式，再按“校时”、“校分”键，输入所需开启的时间；3.再按一下“定时”键，显示屏左下方出现“1关”字样（表示第一次关闭时间），再按“校星期”、“校时”、“校分”键，输入所需关闭的日期（注意：关的日期一定要与开的日期相对应）和时间；4.继续按动“定时”键，显示屏左下方将依次显示“2开、2关、3开、3关、........、10开、10关”，参考步聚2、3设置以后各次开关时间；5.如果每天不需设置10组开关，则必须按“取消/恢复”键，将多余各组的时间消除，使其在显示屏上显示“——：——”图样（不是00：00）6.定时设置完毕后，应按“定时”键检查各次定时设定情况是否与实际情况一致，若不一致，请按校时、校分、校星期进行调整或重新设定；7.检查完毕后，应按“时钟”键，使显示屏显示当前时间；8.按“自动/手动”键，将显示屏下方的“▲”符号调到“自动”位置，此时，时空开光才能根据所设定的时间自动开、关电路。

如在使用过程中需要临开、关电路，则只需要按“自动/手动”键将“▲”符号调到相应的“开”或“关”的位置。

当您认为有故障时：●如果本开关某一天该开的时间没开，或者开了以后到关的时候还没关，那可能是因为作定时设置的“星期”没调对，请按照“定时设置”中介绍的方法检查或重调。

●如果确认“开启”和“关闭”时间调得完全正确，但是本开关不该开的时间开了起来，或者不该关的时候被关掉，那可能是因为多余的几组开关时间没有消除（注意：开关时间显示“——：——”才表示消除，不要以为“00：00”表示消除）●如果以上两条全部正确，而本开关仍然动作不正常，有可能是“自动/手动”键被人为动作，检查“开、自动、关”的标志“▲”，将其调到当前时间所处的状态，再调回到自动位置。

KG316T微电脑时控开关说明书一、产品概述采用微电脑芯片，具有高精度、高可靠性和强抗干扰能力。

可设定8组每日或每周不同的开关时间，每组时间可设定为单次或循环。

可手动或自动切换开关状态，具有手动、自动、随机三种工作模式。

具有夏令时功能，可根据需要自动调整时间。

具有电源断电保护功能，可保存设置的时间和程序。

具有显示屏和按键，操作简便，显示清晰。

二、产品参数工作电压：AC 220V±10%，50Hz负载功率：≤3.5kW定时误差：≤1s/天定时范围：1分钟～168小时定时组数：8组工作温度：-10℃～+55℃工作湿度：≤95%RH外形尺寸：120×72×52mm安装方式：轨道式或壁挂式三、产品安装请在断开电源的情况下进行安装，以免触电或损坏设备。

请按照产品背面的接线图正确连接线路，线径应符合负载要求。

请将产品安装在干燥、通风、无强烈震动和腐蚀性气体的地方。

请将产品固定在标准的35mm导轨上，或使用螺钉将产品固定在墙壁上。

四、产品操作1. 初次使用在接通电源后，显示屏会显示“12:00”和“MO”，表示当前为12小时制和星期一。

按住“CLOCK”键不放，同时按“WEEK”键可切换12小时制和24小时制。

按住“CLOCK”键不放，同时按“HOUR”键可调整小时数。

按住“CLOCK”键不放，同时按“MIN”键可调整分钟数。

按住“CLOCK”键不放，同时按“TIMER”键可切换夏令时功能。

当显示屏上出现“SUM”字样时，表示夏令时功能已开启，此时系统时间会自动增加1小时；当显示屏上没有“SUM”字样时，表示夏令时功能已关闭。

按住“CLOCK”键不放，同时按“RND”键可切换随机功能。

当显示屏上出现“RND”字样时，表示随机功能已开启，此时系统会在设定的时间前后15分钟内随机开关一次；当显示屏上没有“RND”字样时，表示随机功能已关闭。

2. 设定定时程序按一次“TIMER”键，显示屏会显示“1 ON”和“--:--”，表示当前为第一组开启时间的设定状态。

正泰KG316T微电脑时控开关使用说明书用途及适用范围适用于交流50Hz（或60Hz），额定控制电源电压至220V，额定工作电流3A的自动控制电路中，作为路灯、广告灯箱等设备的定时接通和断开控制之用。

设置与使用在使用本产品时请先装入电池，电池盖方向为电池正极。

用户阅读本说明书时，请认清产品面板上的按键，一边阅读，一边操作。

本产品所有设置只有在取消键盘锁定功能后，才能进行。

本说明书以8开8关为例，10、12、16组开关可参考设置。

1．按“取消/恢复”键四次取消键盘锁定功能，“锁”消隐.如图2．按“时钟”键一次，然后分别按“校星期”键、“校时”键和“校分”键调整时钟为当前时间，设置后再按“时钟”键确认，液晶显示屏将显示当前时间。

3．按一下“定时”键，液晶显示屏左下方出“I ON”字样（表示第一次开启时间）再按“校星期”键，“校时”键和“校分”键，输入所需开启时间，如图所示4．再按一下“定时”键，液晶显示屏左下方出“I OFF”字样（表示第一次关闭时间）。

再按“校星期”键、“校时”键和“校分”键，输入所需关闭的时间，如图所示。

5．继续按动“定时”键，显示屏左下方将依次显示（2 ON、2OFF……8 ON、8OFF），参考以上步骤设置其余各组的开关时间。

如果每天只开，关一次，则必须按“取消/恢复”键，将其余各组的时间消除，使液晶显示出“--；--6．按“星期”键，可设定工作模式，如表所示Array 7．定时设置完毕，应按“时钟”键，使液晶显示屏显示当前时间，如果不按“时钟”键，时控开关将在30秒后自动转换到时钟模式。

8．按接线图正确接线，接通电源，面板上红灯亮；开关接通后，绿灯亮，输出端有220V电压输出。

9．按动“自动/手动”键，可直接开、关电路。

要让开关自动动作时，应先按动此键将显示屏下方的箭头调到“关”位置，然后再将显示屏下方的箭头调到“自动”位置，这样时按开关才能按设定的时间工作，实现自动控制。

KG316T微电脑时控开关说明书一、产品概述采用微电脑芯片和高精度时钟芯片，保证定时准确、可靠。

可以设定每周或每天执行的定时程序，每组程序可以设定16个开关时间点，共有8组程序可供选择。

具有手动开关功能，可以随时控制输出状态。

具有随机延时功能，可以在设定的时间点前后随机延时一段时间，增加灯光的变化效果。

具有夏令时功能，可以根据夏令时的开始和结束日期，自动调整时间。

具有电池备份功能，可以在断电情况下保持时间和程序不丢失。

具有密码保护功能，可以防止非法操作或修改程序。

具有显示屏和按键，可以方便地设置和查看时间和程序。

具有指示灯，可以显示输出状态和工作状态。

二、技术参数工作电压：AC 220V±10%，50Hz输出方式：继电器触点输出输出负载：抗感性负载：16A/220VAC；抗感性负载：10A/220VAC 定时误差：≤1s/24h定时范围：1分钟～168小时定时组数：8组定时次数：每组16次备用电池：1.2V/40mAh可充电镍氢电池外形尺寸：120×72×50mm安装方式：导轨式或螺丝固定式三、安装和接线3.1 安装导轨式安装：将本产品后面的卡扣卡入35mm标准导轨上，然后用螺丝固定。

螺丝固定式安装：将本产品后面的卡扣拆下，用螺丝钉将本产品固定在平整的墙面上。

3.2 接线接线应符合国家相关规范和要求，接线端子应牢固可靠，不得有松动或虚接现象。

接线时应区分好输入端（L、N）和输出端（A1、A2），不得混接或错接。

输出端应根据负载类型选择合适的触点（常开或常闭），并与负载相匹配。

接线完成后应检查是否有短路或接地故障，然后通电试验，观察是否正常工作。

四、操作和设置4.1 显示屏和按键本产品的显示屏和按键如图所示：![显示屏和按键]MODE：模式键，用于切换显示模式和设置模式。

SET：设置键，用于进入或退出设置状态，或确认设置值。

UP：上键，用于增加设置值或切换程序号。

DOWN：下键，用于减少设置值或切换程序号。

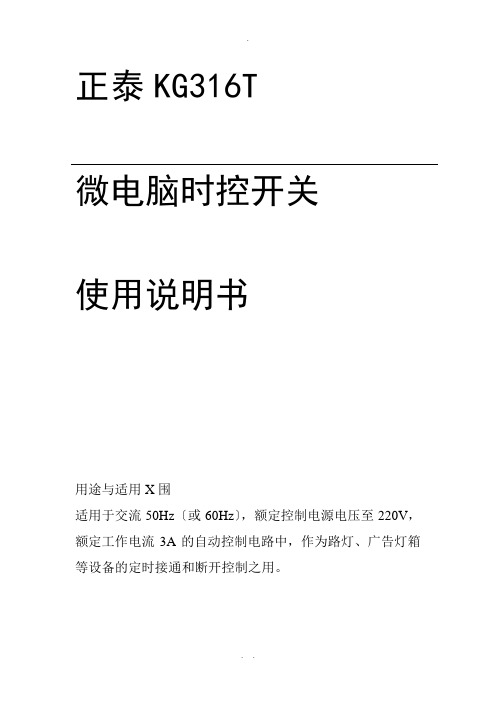

正泰KG316T微电脑时控开关使用说明书用途与适用X围适用于交流50Hz〔或60Hz〕，额定控制电源电压至220V，额定工作电流3A的自动控制电路中，作为路灯、广告灯箱等设备的定时接通和断开控制之用。

设置与使用在使用本产品时请先装入电池，电池盖方向为电池正极。

用户阅读本说明书时，请认清产品面板上的按键，一边阅读，一边操作。

本产品所有设置只有在取消键盘锁定功能后，才能进行。

本说明书以8开8关为例，10、12、16组开关可参考设置。

1．按“取消/恢复〞键四次取消键盘锁定功能，“锁〞消隐.如图2．按“时钟〞键一次，然后分别按“校星期〞键、“校时〞键和“校分〞键调整时钟为当前时间，设置后再按“时钟〞键确认，液晶显示屏将显示当前时间。

3．按一下“定时〞键，液晶显示屏左下方出“I ON〞字样〔表示第一次开启时间〕再按“校星期〞键，“校时〞键和“校分〞键，输入所需开启时间，如图所示4．再按一下“定时〞键，液晶显示屏左下方出“I OFF〞字样〔表示第一次关闭时间〕。

再按“校星期〞键、“校时〞键和“校分〞键，输入所需关闭的时间，如图所示。

5．继续按动“定时〞键，显示屏左下方将依次显示〔2 ON、2OFF……8 ON、8OFF〕，参考以上步骤设置其余各组的开关时间。

如果每天只开，关一次，则必须按“取消/恢复〞键，将其余各组的时间消除，使液晶显示出“--；--6．按“星期〞键，可设定工作模式，如表所示Array 7．定时设置完毕，应按“时钟〞键，使液晶显示屏显示当前时间，如果不按“时钟〞键，时控开关将在30秒后自动转换到时钟模式。

8．按接线图正确接线，接通电源，面板上红灯亮；开关接通后，绿灯亮，输出端有220V电压输出。

9．按动“自动/手动〞键，可直接开、关电路。

要让开关自动动作时，应先按动此键将显示屏下方的箭头调到“关〞位置，然后再将显示屏下方的箭头调到“自动〞位置，这样时按开关才能按设定的时间工作，实现自动控制。

KG316T微电脑时控开关使用说明一、产品简介KG316T是一款功能强大的微电脑时控开关，适用于定时控制与组合控制。

它采用数字技术和微处理器技术，操作简便，具备高精度、高可靠性和高稳定性等特点。

KG316T可广泛应用于路灯控制、温控设备、电机设备等领域。

二、产品特点1.显示屏：KG316T配备了一个大尺寸、高清晰度的LCD显示屏，可以直观地显示时间、工作状态和操作提示等信息。

2.按键：KG316T采用了一组方便易用的触摸按键，可以快速设置定时和控制参数。

3.定时功能：KG316T支持多种定时功能，具备单次、循环、循环定时、日出日落和随机定时等模式。

4.控制方式：KG316T支持手动、自动、定时和遥控等多种控制方式，可以根据实际需求选择。

5.多路输出：KG316T具备多路输出功能，可以同时控制多个设备工作。

6.高精度：KG316T采用了高精度的时钟芯片和红外线调时技术，能够确保时间精确无误。

7.电池备份：KG316T内置一节锂电池，断电后能够自动切换到备用电池供电，以保证时间不会丢失。

三、使用步骤1.连接电源：将KG316T的电源线插入电源插座，并确认电源开关处于打开状态。

2.设置时间：按住“设置”键进入时间设置界面，依次设置年、月、日、时、分和秒，每个参数的设置方式为：调节键位选择，加减键调整数值，设置完成后按“设置”键保存并返回。

3.设置定时：按住“设置”键进入定时设置界面，依次设置定时的开关、时间和模式等参数，设置完成后按“设置”键保存并返回。

4.手动控制：在手动控制模式下，可以通过按键和液晶显示屏上的按钮进行手动开关控制。

5.定时控制：在定时控制模式下，根据已设置的定时参数，自动执行相应的开关操作。

6.遥控控制：可以通过遥控器对KG316T进行控制，按下相应的按键即可实现开关控制。

7.设置延时：按住“设置”键进入延时设置界面，依次设置延时的时间参数，设置完成后按“设置”键保存并返回。

8.恢复出厂设置：按住“设置”键进入恢复出厂设置界面，按一下“设置”键确认恢复，按“返回”键取消恢复。

KG316T微电脑时控开关说明书一解锁（进入设定界面必须先解锁）按4下“恢复/取消键”，进行解锁（显示屏左边的字母“a”消失即为解锁状态）二解锁后，可以对以下4点进行逐个设定，设定不分先后顺序1. 设定系统时间：a，设定系统的“时”。

按住“时钟”健不放，同时按下“校时”健，两个键按完后松开，再按“校时”进行24小时的数字切换，设定好准确的北京时间“时|”后，按“时钟”键完成设定。

b，设定系统的“分”。

按住“时钟”健不放，同时按下“校分”健，两个键按完后松开，再按“校分”进行0-59分的数字切换，设定好准确的北京时间“分|”后，按“时钟”键完成设定。

c，设定系统的“星期”。

按住“时钟”健不放，同时按下“校星期”健，两个键按完后松开，再按“校星期”进行星期一到星期天的切换，设定好当天的星期后，按“时钟”键完成设定。

2.设定定时器的开启和关闭时间系统共有12个时间段可以调整，我们一般使用前面第一段，设定步骤如下：a 按一下“定时”键，出现 1 NO 00 ：00 提示，再按“校时”进行24小时的数字切换，设定“时”后，按“校分”进行“分”时设定，设定好自己需要送电的时后，按“时钟”键完成第一段开启的时间设定，进入1 OFF 00 ：00 界面备注： 1 NO 00 ：00 代表第一段时间开1 OFF 00 ：00 代表第一段时间关b 完成第一段开的时间设定后，出现 1 OFF 00 ：00 提示框，再按“校时”进行24小时的数字切换，设定好“时”后，按“校分”进行“分”时调整，设定好自己需要断电的时后，按“时钟”键完成第一段断电的时间设定，只需要一个时间段的时候，以上设定完成后，按“时钟”结束设定，如要继续多时间断，按“定时”间继续设定，依次类推。

3. 星期定时设定有固定的休息日期时，可以选择某个星期的一天或者多天，让设备全天处于断电状态，设定步骤如下：按一下“定时”键，根据显示框上面的提示，按“校星期”进行切换。

KG316T微电脑时控开关说明书关键信息项：1、产品名称：KG316T 微电脑时控开关2、功能描述：定时控制电器设备的开关3、操作方式：按键操作4、定时设置范围：具体范围5、工作电压：电压值6、工作电流：电流值7、适用场景：家庭、工业等11 产品概述KG316T 微电脑时控开关是一种能根据设定的时间自动开启和关闭电器设备的控制装置。

它采用先进的微电脑技术，具有高精度、高可靠性和易于操作的特点。

111 产品外观开关外观简洁大方，上面设有显示屏和操作按键。

112 产品规格尺寸：具体尺寸重量：具体重量12 功能特点精准定时：能够精确到分钟级的定时控制。

多组定时设置：可设置多组不同的开关时间。

循环定时：支持每日、每周等循环定时模式。

手动控制：在需要时可手动开启或关闭设备。

13 操作说明131 按键功能“时钟”键：用于设置当前时间。

“定时”键：进入定时设置模式。

“校时”、“校分”、“校星期”键：用于调整时间和星期。

“自动/手动”键：切换自动定时和手动控制模式。

132 时间设置按下“时钟”键，显示屏闪烁，通过“校时”、“校分”、“校星期”键设置当前准确时间。

133 定时设置按下“定时”键，进入第 1 组定时设置。

依次设置开启时间、关闭时间和星期模式。

重复按“定时”键，可设置多组定时。

14 定时模式141 每日模式每天按照相同的时间设置开启和关闭设备。

142 每周模式可根据每周不同的日期设置不同的定时时间。

15 工作状态显示显示屏会显示当前时间、定时组数、工作模式以及开关状态等信息。

16 安装与接线161 安装位置选择干燥、通风、无腐蚀性气体的场所安装。

162 接线方法按照开关上的标识，正确连接电源和被控电器设备的线路。

17 注意事项避免在高温、潮湿、强电磁干扰的环境中使用。

定期检查接线是否松动。

请勿自行拆卸或修理，如有故障请联系专业人员。

18 维护与保养定期清洁开关表面，保持整洁。

长时间不使用时，应关闭电源。

操作说明定时设置◆1、先检查时钟显示是否与当前时间一致，如需重新准，按住“时钟”键的同时，查看显示屏所显示的时间是否与当前时间一样。

分别按住“校星期”、“校时”、“校分”键，将时钟调到当前时间；◆2、按一下“定时”键，显示屏左下方出现“1开”字样(表示第一次开启时间)。

然后按“校星期”选择五天工作制、每日相同、每日不同的工作模式，再按“校时”、“校分”键，输入所需开启的时间；◆3、再按一下“定时”键，显示屏左下方出现“1关”字样(表示第一关闭时间)，再按“校星期”、“校时”、“校分”键，输入所需关闭的日期和时间；◆4、继续按动“定时”键，显示屏左下方将依次显示“2开、2关、3开、3关、……、10开、10关”，参考步骤2、3设置以后各次开关时间。

◆5、如果每天不需设置10组开关，，则必须按“取消/恢复”键，将多余各组的时间消除，使其在显示屏上显示“--：--”图样(不是00：00)；◆6、定时设置完毕后，应按“时钟”键，使显示屏显示当前时间；◆7、按“自动/手动”键，将显示下方的“”符号调到“自动”位置，此时，时控开关才能根据所设定的时间自动开、关电路。

如在使用过程中需要临时开、关电路，则只需按“自动/手动”键将“”符号调到相应的“开”或“关”的位置。

■例1：某电器需每天19：00通电，次日08：00断电。

A、按照步骤1、2，使显示屏显示如图1a所示。

B、按照步骤3，使显示屏显示如图1b所示。

C、按照步骤5，使以后各组“2ON、2OFF、……、10ON、10OFF”的时间在显示屏上显示为“--：--”。

D、重复按“定时”键，检查各组开关时间是否与要求的一样，如不正确，还应重复A-C。

E、按照步骤6、7，将“”符号调到“自动”位置。

图1a 图1b■例2：某电器需要每星期一至星期五上午9：30通电，下午4：30断电。

按上述A-E的方法使显示屏分别显示如图2a、2b。

图2a 图2b当您认为有故障时◆如果本开关某一天该开的时间没开，或者开了以后到关的时间还没关，那可能是因为作定时设置的星期没调对，请按照定时设置中介绍的方法检查或重调。
