电磁兼容试验和测量技术射频电磁场辐射抗扰度试验

射频电磁场辐射抗扰度(RS)1 射频电磁场辐射抗扰度(RS)试验目的与应用场合1.1 辐射抗扰度(RS)概述本标准主要介绍国际标准IEC61000-4-3:2006，对应国家标准GB/T17626.3：2006《电磁兼容试验和测量技术射频电磁场辐射抗扰度》的试验方法。

1.2 辐射抗扰度试验目的和应用场合本标准所涉及的主要骚扰源是来自80MHz~2000MHz以上频率范围内射频辐射源产生的电磁场。

比如电台、电视台、固定或移动式无线电发射台以及各种工业辐射源产生的电磁场(目前该标准的上限频率已经提高到6000MHz，这与目前使用的无线通讯设备的频率有关，很多无线通讯设备使用2.4GHz或者5.6GHz频率)。

在该电磁场中运行的电气、电子设备会受到该电磁场的作用，从而影响设备的正常运行。

所以，本标准的目的主要是建立一个评估射频电磁场辐射抗扰度性能的公共参考，为有关产品的专业技术委员会或用户和制造商提供一个基本参考。

2 射频电磁场辐射抗扰度(RS)试验常见术语2.1 电波暗室安装吸波材料用以降低内表面电波反射的屏蔽室2.2 半电波暗室除地面安装反射接地平板外，其余内表面全部安装吸波材料的屏蔽室。

2.3 天线将射频信号源功率发射到空间或者接收空间电磁能量并转化为电信号的装置。

2.4 远场由天线发生的功率密度近似地随距离的平方呈反比关系的电磁场区域。

2.5 场强场强用于远场测量，测量可以是电场分量或磁场分量，可以V/m,A/m或W/m²表示。

2.6 极化辐射电磁场电场向量的方向。

2.7 扫描连续或步进扫过一段频率范围。

3 射频电磁场辐射抗扰度(RS)试验等级及选择保护抵抗数字无线电话射频辐射的试验等级。

Ø 1类：低电磁辐射环境。

位于1km以外的地方广播台/无线电电台/电视台和低功率的发射机/接收机所发射的电平为典型的低电平。

Ø 2类：中等电磁辐射环境。

使用低功率便携式发射接收机（典型额定值小于1W），但限定在设备附近使用，是一种典型的商业环境。

电磁兼容试验和测量技术电磁兼容试验和测量技术是电磁兼容性领域中不可或缺的重要方面，它对于保障电子设备的正常运行以及维护通信系统的稳定性发挥着关键作用。

电磁兼容试验和测量技术可具备以下几个方面：1. 电磁兼容试验技术电磁兼容试验技术是指对电子设备进行电磁兼容性试验，以评估其在电磁环境下的工作能力。

其中包括：(1) 辐射发射试验：通过外部电磁波源在电磁环境下对待测设备的辐射发射进行测试。

(2) 抗干扰试验：是针对设备在电磁环境中承受外界电磁影响而采取的试验措施。

(3) 静电放电试验：在模拟静电放电干扰环境下，对设备进行静电放电测试，以模拟实际工作环境。

2. 电磁兼容测量技术电磁兼容测量技术是指测量电磁环境下设备的电磁参数，以验证其符合电磁兼容性要求，包括：(1) 辐射场测量：是对电子设备周围辐射场进行的测量，并对其辐射程度进行分析。

(2) 反射场测量：是对电子设备所反射出来的信号进行的测量，可通过调整反射屏幕的结构改变设备的反射特性。

(3) 传导场测量：是对电子设备周围传导场强度的测量，以确定其对设备的影响。

3. 电磁兼容性评估电磁兼容性评估是根据电磁兼容性试验和测量的结果来对设备进行评估，以确定其是否符合要求，包括：(1) 辐射发射评估：通过对设备的辐射发射测试，评估设备对周围环境的辐射干扰程度，以确定是否满足相关标准和要求。

(2) 抗干扰评估：通过对设备的抗干扰试验和测量，评估设备的抗干扰能力，以确保其能够在恶劣环境下正常工作。

(3) 辐射耐受性评估：根据设备在电磁环境中的工作特性，对其所能接受的辐射程度进行评估，以确保设备能够在不同强度的辐射环境下均能正常工作。

综上所述，电磁兼容试验和测量技术是保障电子设备正常工作和维护通信系统稳定性的关键技术之一。

在实际应用中，需要综合运用多种方法和技术手段，确保设备的电磁兼容性能得到充分保证。

电磁兼容国家标准分类和电磁兼容的通用标准（一）参照国际上的标准分类方法，电磁兼容国家标准分为四类，组成了中国的电磁兼容标准体系。

（1）基础标准属于基础标准的有电磁兼容名词术语、电磁环境、电磁兼容测量设备规范和测量方法等。

这类标准的特点是不给出指令性限值，也不给出产品性能的直接判据，但它是编制其他各类标准的基础。

如GB/T 4365--1995《电磁兼容术语》，GB/T 6113 系列标准《无线电骚扰和抗扰度测量设备规范和测量方法》，GB/T17626 系列标准《电磁兼容试验方法和测试技术》等等。

（2）通用标准通用标准是对给定环境中所有产品给出一系列最低的电磁兼容性能要求。

通用标准中的各项试验方法可以在相应的基础标准中找到，通用标准可以成为编制产品族标准和专用产品标准的导则。

通用标准对那些暂时还没有相应标准的产品有极好的参考价值，可用作进行电磁兼容摸底试验。

通用标准讲述住宅、商业、轻工业环境等两种不同环境，考虑到电磁兼容有电磁骚扰发射和抗扰度两个不同方面。

因此通过不同组合，通用标准实际上有四个分标准。

我国的电磁兼容通用标准选自IEC61000-6 系列标准，对应的通用国家标准的系列号为GB/T17799 。

（3）产品族标准产品族标准针对特定的产品类别，规定他们的电磁兼容性能要求及详细测量方法。

产品族标准规定的限值应与通用标准相一致，但不同的产品族产品有它的特殊性，必要时可增加试验项目和提高试验限值。

产品族标准是电磁兼容标准中所占份额最多的标准。

如GB9254-1998《信息技术设备的无线电骚扰限值和测量方法》，GB4343-1995 《家用和类似用途电动、电热器具、电动工具以及类似电器无线电干扰特性测量方法和允许值》等。

（4）专用产品标准专用产品标准通常不单独形成电磁兼容标准，而以专门条款包含在产品通用技术条件中，专用产品标准的电磁兼容要求与产品族标准相一致（在考虑到产品的特殊性后，对其电磁兼容性要求也可作某些更改），但产品标准对电磁兼容的要求更加明确，还要增加产品性能和价格的判据。

射频电磁场辐射抗扰度试验介绍国网南京自动化研究院国家电网公司自动化设备电磁兼容实验室肖保明1 目的与应用场合1.1 概述本标准主要介绍国际标准IEC61000-4-3:2006，对应国家标准GB/T17626.3：2006《电磁兼容试验和测量技术射频电磁场辐射抗扰度》的试验方法。

1.2 目的和应用场合本标准所涉及的主要骚扰源是来自80MHz~2000MHz以上频率范围内射频辐射源产生的电磁场。

比如电台、电视台、固定或移动式无线电发射台以及各种工业辐射源产生的电磁场(目前该标准的上限频率已经提高到6000MHz，这与目前使用的无线通讯设备的频率有关，很多无线通讯设备使用2.4GHz或者5.6GHz频率)。

在该电磁场中运行的电气、电子设备会受到该电磁场的作用，从而影响设备的正常运行。

所以，本标准的目的主要是建立一个评估射频电磁场辐射抗扰度性能的公共参考，为有关产品的专业技术委员会或用户和制造商提供一个基本参考。

2 常见术语2.1 电波暗室安装吸波材料用以降低内表面电波反射的屏蔽室2.2 半电波暗室除地面安装反射接地平板外，其余内表面全部安装吸波材料的屏蔽室。

2.3 天线将射频信号源功率发射到空间或者接收空间电磁能量并转化为电信号的装置。

2.4 远场由天线发生的功率密度近似地随距离的平方呈反比关系的电磁场区域。

2.5 场强场强用于远场测量，测量可以是电场分量或磁场分量，可以V/m,A/m或W/m²表示。

2.6 极化辐射电磁场电场向量的方向。

2.7 扫描连续或步进扫过一段频率范围。

3 试验等级及选择一般试验等级试验等级◆保护抵抗数字无线电话射频辐射的试验等级。

试验等级发射机/接收机所发射的电平为典型的低电平。

➢2类：中等电磁辐射环境。

使用低功率便携式发射接收机（典型额定值小于1W），但限定在设备附近使用，是一种典型的商业环境。

➢3类：严酷电磁发射环境。

便携式发射接收机（典型额定值2W或更大），可接近设备使用，但距离小于1m。

《电磁兼容实验》指导书华北电力大学电磁场与电磁兼容实验室2006年12月实验一静电放电抗扰度试验 (3)实验二射频电磁场辐射抗扰度实验 (5)实验三电快速瞬变脉冲群抗扰度试验 (9)实验四浪涌抗扰度试验 (11)实验五振荡波抗扰度试验 (12)实验六屏蔽电缆耦合试验任务书 (14)实验七电磁场屏蔽试验任务书 (15)实验一静电放电抗扰度试验概述引用标准：GB/T17626.2(IEC61000-4-2)标准的依据：人体放电试验等级：空气放电、接触放电四级。

一、实验目的1.掌握静放电试验的步骤和要求。

2.掌握静电放电试验的试验室配置。

3, 了解静电放电枪功能及使用方法。

二、实验设备：静电放电枪、接地系统、试验台、水平和垂直耦合板、绝缘垫、耦合板放电线三、实验容：1.介绍试验的标准配置要求。

接地系统、设备要求(位置、接地、线缆)、耦合板＞台式设备：＞落地式设备：2.介绍静电放电枪的功能及使用。

＞结构及附件：接地线、放电头、主机＞功能及使用联接3.试验的实施＞试验应根据试验计划进行。

试验计划容包括：——受试设备的典型工作条件；——受试设备是按台式还是按落地式设备进行试验；——确定施加放电点；——在每个点上，是采用接触放电还是空气放电；——所使用的试验等级——符合性试验中在每个点施加放电的次数（至少施加十次单次放电（以最敏感的极性），连续单次放电的时间间隔至少1秒。

——是否还进行安装后的试验＞直接放电试验：空气放电、接触放电I.选择放电试验点、面II.选择放电方式及要求：选择空气放电或接触放电。

空气放电和接触放电的放电要求。

＞间接放电试验：水平耦合、垂直耦合。

放电位置及要求。

四、报告要求：根据以上试验及试验标准归纳、总结出试验程序及要求。

实验二射频电磁场辐射抗扰度实验概述引用标准：GB/T17626.2 (idt IEC61000-4-2) 标准依据：空间射频辐射电磁波实验等级：三级一、实验目的：1. 了解试验设备、设施的功能及作用。

AQ 6201-2019煤矿安全监控系统通用技术要求General technical requirements of coal mine safety supervision代替AQ 6201-20062019年8月12日发布2020年2月1日实施中华人民共和国应急管理部发布前言本标准的全部技术内容为强制性条款。

本标准按照GB/T 1.1-2009给出的规则起草。

本标准代替AQ 6201-2006《煤矿安全监控系统通用技术要求》。

与AQ 6201-2006相比主要技术变化如下：——删除了甲烷断电仪、风电闭锁装置、甲烷风电闭锁装置的术语和定义（见2006年版的2.17、2.18、2.19）；——增加了风向传感器、线缆、异地控制、工作方式的术语和定义（见3.45、3.46、3.47、3.48）；——增加了按传输介质分类（4.2.5）；——增加了多网、多系统融合的系统设计要求（见5.4.4）；——增加了掘进工作面煤与瓦斯突出报警和断电闭锁功能（见5.5.2.3）；——增加了采煤工作面煤与瓦斯突出报警和断电闭锁功能（见5.5.2.4）；——增加了与应急广播、通信、人员定位等系统应急联动功能（见5.5.2.7）；——增加了数据加密存储功能（见5.5.4.2）；——增加了数据应用分析功能（见5.5.17）；——增加了分级报警功能（见5.6.12.3）；——增加了逻辑报警功能（见5.6.12.4）；——增加了传输功能MT/T 1116、MT/T 1130、MT/T 1131等有关要求（见5.8）；——增加了抗干扰性能评价等级（见5.11.1、5.11.2、5.11.3、5.11.4）；——删除了可靠性（见2006年版的4.12）；——删除了矿用一般型性能（见2006年版的4.14）。

请注意本文的某些内容可能涉及专利，本文件的发布机构不承担识别这些专利的责任。

本标准由中华人民共和国应急管理部提出。

本标准由全国安全生产标准化技术委员会煤矿安全分技术委员会（SAC/TC 288/SC 1）归口。

射频电磁场辐射抗扰度试验介绍1 目的与应用场合1.1 概述本标准主要介绍国际标准IEC61000-4-3:2006，对应国家标准GB/T17626.3：2006《电磁兼容试验和测量技术射频电磁场辐射抗扰度》的试验方法。

1.2 目的和应用场合本标准所涉及的主要骚扰源是来自80MHz~2000MHz以上频率范围内射频辐射源产生的电磁场。

比如电台、电视台、固定或移动式无线电发射台以及各种工业辐射源产生的电磁场(目前该标准的上限频率已经提高到6000MHz，这与目前使用的无线通讯设备的频率有关，很多无线通讯设备使用2.4GHz或者5.6GHz频率)。

在该电磁场中运行的电气、电子设备会受到该电磁场的作用，从而影响设备的正常运行。

所以，本标准的目的主要是建立一个评估射频电磁场辐射抗扰度性能的公共参考，为有关产品的专业技术委员会或用户和制造商提供一个基本参考。

2 常见术语2.1 电波暗室安装吸波材料用以降低内表面电波反射的屏蔽室2.2 半电波暗室除地面安装反射接地平板外，其余内表面全部安装吸波材料的屏蔽室。

2.3 天线将射频信号源功率发射到空间或者接收空间电磁能量并转化为电信号的装置。

2.4 远场由天线发生的功率密度近似地随距离的平方呈反比关系的电磁场区域。

2.5 场强场强用于远场测量，测量可以是电场分量或磁场分量，可以V/m,A/m或W/m²表示。

2.6 极化辐射电磁场电场向量的方向。

2.7 扫描连续或步进扫过一段频率范围。

3 试验等级及选择一般试验等级试验等级◆保护抵抗数字无线电话射频辐射的试验等级。

发射机/接收机所发射的电平为典型的低电平。

➢2类：中等电磁辐射环境。

使用低功率便携式发射接收机（典型额定值小于1W），但限定在设备附近使用，是一种典型的商业环境。

➢3类：严酷电磁发射环境。

便携式发射接收机（典型额定值2W或更大），可接近设备使用，但距离小于1m。

设备附近有大功率广播发射机和工、科、医设备，是一种典型的工业环境。

前言本标准等同采用第部分试验和测量技术第分部分浪涌本标准是系列国家标准的之一电磁兼容试验和测量技术抗扰度试验总论电磁兼容试验和测量技术静电放电抗扰度试验电磁兼容试验和测量技术射频电磁场辐射抗扰度试验电磁兼容试验和测量技术电快速瞬变脉冲群抗扰度试验电磁兼容试验和测量技术电磁兼容试验和测量技术射频场感应的传导骚扰抗扰度电磁兼容试验和测量技术测量仪器导则电磁兼容试验和测量技术工频磁场抗扰度试验电磁兼容试验和测量技术脉冲磁场抗扰度试验电磁兼容试验和测量技术阻尼振荡磁场抗扰度试验电磁兼容试验和测量技术验电磁兼容试验和测量技术振荡波抗扰度试验本标准的附录本标准的附录本标准由中华人民共和国电子工业部提本标准由全国电磁兼容标准化联合工本标准起草单位电子工业部标准化研究工业部广州电器科学研究力工业部武汉高压研究本标准主要起草前言国际电工各个国家电工技术国家委员会的世界性的标准化其宗旨是在电气和电子技术领域内促进所有与标准化问题有关的国活动之还出版国际其制定工作由各技术所讨论内容感兴趣的国家委员会都可以参加这项工有联络的国府和非政府机构也参与制定工与国际标准个组织间的协议密切有关技术问题上的正式决定或协议是由技术委员会作出委员会代表了对这一问题有特别兴趣的所有国家可能地表达出对所涉及的问题在国际上的一这些决定或协议报告或指南的形式推荐形式供国际使在此意义上为各个国家委员会所为促进国际上国家委员会同意尽国际标准为它们的国家标准或地区在国家标准或地区标准中应明确指出与相应标准之间的任何不国际第技术业过程测量和控分统本标准第部分的第具有基础电磁兼容出版物的地本标准的文本基于下列文表决报告关于投票批准这个标准的全部资料可以在上表列出的表决报告中是本标准的一个组成仅作为参引言本标准是构成如下第一部分综述综合本定语第二部分环境环境的描述环境的分类兼容性电平第三部分限值发射限值抗扰度委员会的责任第四部分试验和测量技术测量技术试验技术第五部分安装和减缓导则安装导则减缓方法和装置第九部分其他每一部分被进一步分成标准或技术报告本分部分是一个国际出了与冲击流有关的抗扰度要求和试验程中华人民共和国国家标准电磁兼容试验和测量技术浪涌抗扰度试验范围本标准规定了设备对由开关和雷电瞬变过电压引起的单极性要方法和推荐的试验等级定了几个与不同环境和安装状态有关的试验等出的要求适用于电气本标准的目的是建立一个共同的基准以评定设备在遭受来自电力线和互连线上高能量骚扰时的性本标准规定了试验等级试验设备试验配置试验程在试验室试验的任务就是要找出在规定的工作状态下工作由开关或雷电作用所产生的有一定危害电平反本标准不对绝缘物耐高压的能力进行本标准不考虑直击本标准不对特殊设备或系统的试验作出规目的是为有关专业标准化技术委员会提供一个一般性的基本依专业标准化技术用户和设备制造商设备选择合适的试验项目和试验等引用标准下列标准所包含的条过在本标准中引用而构成为本标准的条本标准出版版本均为有所有标准都会用本标准的各方应探讨使用下列标准最新版本的可能电磁兼容术高电压试验技术第一部分一般试验要脉冲技术和设备第一部分脉冲术语和定义概述开关瞬态系统开关瞬态与以下内容有关主电源系统切换如电容器组的切国家质量技术监督局批准实施配电系统内在仪器附近的轻微开关动作或者负荷变与开关装置有关的谐振电各种系统如对设备组接地系统的短路和电雷电瞬态雷电产生主要原理如下直接雷击于外部电注入的大电流流过接地电阻或外部电路阻抗而产生在建筑物导体上产生感应电压和电流的间接雷之间或云层中的雷击或击于附近物体的雷种雷击产生电磁场附近直接对地放电的雷电入地电流耦合到设备组接地系统的公共接地当保护装置动作流可能发生迅速变可能耦合到内部电瞬态的模拟信号发生器的特性应尽可能地模拟上述如果干扰源与受试设备的端口在同一线路如在电源网络接耦发生器在受试设备的端口能够模拟一个低阻抗如果干扰源与受试设备的端口不在同一线路接耦发生器能够模拟一个高阻抗定义除非另有说述定义以及中的定义适用于平衡线一对被对称激励的导差模到共模的转换损失小于耦合网络将能量从一个电路传送到另一个电路的电去耦网络用于防止施加到上冲击其他不作试验的或系统的电持续时间规定波形或特征存在或持续受波前时间冲击前时间是一个虚拟参数定义为值和值两点之间所对应时间间的图冲击流的波前时间是一个虚拟参数定义为值和值两点之间所对应时间间的图抗扰度或系统面临电磁骚扰不降低运行性能的能见电气设备组用来实现某种特殊目的或多种目的并有协调特性的一组有关电气互连线包括入输出线路通信线平衡第一级保护防止大部分能量超越指定界面传播的上升时间脉冲瞬时值首次从给定下限值上升到给定上限值所经历见注除特别指明外下限值和上限值分别定为脉冲幅值的第二级保护抑制从第一级保护让通的能量的它可以是一个特可以是固有的特注是指有或几乎没有发生变化地通过冲击沿线路传送的电或功率的瞬态其特性是先快速上升后缓慢注以下简称系统通过执行规定的功能来达到特定目相互依赖部分组成的集注系统被认为用一假想的界面将其与环境和其他外部系统分离该界面切断了它们之间的联通过这些联系统受到环境和外部系统的影响或者系统本身对环境和外部系统产生半峰值时间浪涌的半峰值是一个虚拟参定义为虚拟起点到半峰值时的时间间瞬态在两相邻稳态之间变化的物理量或物理变化时间小于所关注的时间尺见试验等级优先选择的试验等级范围如表表试验等级等级开路试验电压特定注为开放等级可在产品要求中规定试验等级应根据安装情况装类别在附录的中给较低的试验等级也应得到对不同界面的试验等级的选择见附录试验设备组合发生图为组合波信号发生器的电路原理选择不同元的值以使信号发生器产生路状态的电流路时信号发生器的等效输出阻抗为为方便起义浪涌信号发生器的等效输出阻抗为开路输出电压峰值与短路输出电流峰值之能产生开路电压波短路电流波形的信号发生器被称为组合波浪涌信号发生混合信号发生注电压和电流波形是输入阻抗的函数当浪涌加至设备时由于安装的保护装置的适当没有保护装置或保护装置不动作而导致飞弧或击穿的输入阻抗可能发生变因此当负载瞬间变化时从同一试验信号发生器必须能输出负载瞬间变化所需的电压波和电流本标准中描述的组合波信号发生器与其他标准中规定的混合信号发生器相组合波信号发生器的特征与性能开路输出电压至少在范围内能输出浪涌电压波形见图和表开路输出电压容短路输出电流至少在范围内能输浪涌电流波形见图和表短路输出电流容极性相位偏移随交流电源相角在重复率每分钟至少一应该使用输出端浮地的信号发生对于专门的试验条第章和附录加或增加要求的等效源这时和耦合去耦网络相连的开路电压波和短路电流波不再分别是和合波形信号发生器特性的校验为了比较不同信号发生器的试验结校验信号发生器的特按下述程序测量信号发生器的最基本特信号发生器的输出应与有足够带宽和电压量程的测量系统连便监视波形的特信号发生器的特性应在充电电压相同时于开载大于或等于载小于或等于校注与开路电压对应的短路电流最小为路电压对应的短路电流最小为符合的试验信号发生器图为脉冲信号发生器的电路原理选择不同元使信号发生器产生注组织的简称其中文名称国际电报和电话咨询信号发生器的特征与性能开路输出电压至少在范围内能输出浪涌电压波形见图和表开路输出电压容短路输出电流至少在范围内能输浪涌电流波形见表短路输出电流容极性重复率每分钟至少一应该使用输出端浮地的信号发生信号发生器特性的校验信号发生器的校验状态同除外注与开路电压对应的短路电流最小为路电压对应的短路电流最小为耦耦网络耦合耦网络不应明显影响信号发生器的参数例如开路路电应在规定的容差范围例外用气体放电管耦注电感损耗材料会减轻耦合耦网络应满足以下要用于交直流电源线的耦去耦网适用于组合波信号发生电压和电流的波前时间和半峰值时间应分别在开路情况下和短路情况下校信号发生器的输出或其耦合网络应与有足够带宽和电压量程的测量系统连接以便监视开路电压波用电流互感器测量短路电流波将耦合网络输出端子之间的短路连线穿过电流互感器的穿孔即在耦耦网络的输出端有波形参数和信号发生器的其他性能参数应与中规定的相同就如同在信号发生器本身输出的一注当信号发生器阻抗根据试验配置要求从增加到或时耦合网络输出的试验脉冲持续时间可能会明显变用于电源线的电容耦合在接入电源去耦网络以通过电容耦合将试验电压按线线或线地方式加单相电源系统试验配置如图和图电源系统试验配置如图和图耦合耦网络的额定参耦合电容或试验电源去耦当没有与去耦网络连接时在未加浪涌线路上的残余浪涌电压不应超过最大可施加电压的网络没有与去耦网络连接去耦网络电源输入端上的残余浪涌电压不应超过所施加试验电压的电源电压峰值的两者中取较上述单接地特性对三相线和保护样有用于电源线的电感耦合用于电源线的电感耦合正在考虑用于互连线的耦耦网络应根据线路功能和运行状态来选择耦合的方产品技术要求中应对此作出规耦合方法的示例如下电容耦合用气体放电管耦对端口试验时以下各条中规定的不同配置可能给不出可比较的结在产品技术要求和必须选择最合适的注图中的为电感的电阻部分电阻值的大小取决于传输信号所允许的衰减程用于互连线的电容耦合对非屏蔽不平衡线路当电容耦合对该线上的通信功能没有影响用此方其应用如图线线耦合和线耦电容耦去耦网络的额定参数耦合电容去耦电感有补偿电流注应考虑信号电流容量它取决于受试用气体放电管耦合对非屏蔽平衡用气体放电管耦合如图本方法也可用在因功能问题而不能使用电容耦合的场该功能问题是由将电容接至而引图就多芯电缆中的感应电压而合网络还具有调节浪涌电流分布的任因合网络中的电阻芯电示上信号发生值约为应超过用气体放电管进行的耦合可以通过并联电容来示例当线路传输信号频率在频率较高时不使耦合耦网络的额定参数为耦合电阻气体放电去耦电感型磁芯电流注在某些情况下由于功能原因需使用启动电压较高的气体放电管当运行状态不受太大影响时可使用气体放电管以外的其他元件其他耦合方法其他耦合方法正在考虑试验配置试验设备下述设备是试验配置的一部分受辅助电定的类型和长耦合或气体放电信号发生波信号发生信号发生器去耦网和附加的电源试验的配置浪涌经电容耦合网络加电源端图和图为了避免对由同一电源供电的非受试设备产生不利要使用去耦网便为浪涌波提供足够的去耦得能在受试线路上形成规定的波如果没有其他规和耦合耦网络之间的电源线长度为更为模拟典型耦合某些情况必须使用附加的规定说明见注某些美对交流电源要求按图和图配置但使用阻抗进行试验尽管这是一个更严格的试验一般要求是用非屏蔽不对称工作互连线试验的配置一般而图用电容向线路施加耦网络对受试线路的规定功能状态不应产生影图给出了另一个试验气体放电管耦具有较高信号传输频率的线路使根据传输频率下的容性负载来选择耦合方如果没有其他规和耦合耦网络之间的互连线长度为更非屏蔽对称工作互连线信线试验的对于平衡互信常不能使用电容耦合方此时耦合是由气体放电管来完成推荐标准不能对气体放电管触发气体放电管约为级作规定二级保护没有气体放电管的情况注应考虑两种试验布置对仅在有第二级保护的设备级抗扰度试验配置用较低的试验等级如或对有第一级保护的系统级抗扰度试验配置用较高的试验等级如或如没有其他规和耦耦网络之间的互连线长度为更屏蔽线试验的配置对于屏蔽合去耦网络不再适应根据图将浪涌施加属外线的屏蔽层对于屏蔽线一端接地的图进为了对安全地线去使用安全隔离正常情况使用规定的最长屏蔽电根据浪涌的频谱特使用长的规定屏蔽电考虑到电缆长度的原该电缆按非电感性的结构给屏蔽线施加浪涌的规则两端接地的屏蔽应按图给屏蔽层施加一端接地的屏蔽按图进行试验为电缆对地电容电容量的大小可按计如没有其他规为其典型在屏蔽层上施加的试验电平线地值施加电位差的试验配置如必须施加电位差来模拟在系统中可能出现对使用屏蔽线的系统可按图进行对非屏蔽线或屏蔽线仅在一端接地的系统按图进行其他试验配置如果试验配置中规定的某一种耦合方法由于功能原因不能使在专门的产品标准中应规定可替代的方合于特殊试验条件试验时的工作状态和安装情况应与产品技术要求一两个方面试验布试验程试验程序实验室条件为了使环境参数对试验结果的影响减至最在和规定的气候和电磁环境基准条件下进气候条件气候条件应满足以下要求环境温度相对湿度大气压注在产品技术条件中可以规定其他数应在预期的气候条件下工在试验报告中应记录温度和相对湿电磁环境实验室的电磁环境不应影响试验结在实验室内施加浪涌信号发生器的特性和性能应满足和的规定信号发生器的校验应按和进试验应根据试验方案进方案中应规定以下内容并参见附录信号发生器和其他使试验等电压电信号发生器的源浪涌的极性信号发生器的触发试验次数在选定点上至少加五次正极性和五次负极重复率最快为每分钟一注大多数常用的保护装置的平均功率容量较低尽管它们的峰值功率或峰值能量容量能承受较大的电因此最大重复次浪涌之间的时间和恢复决于内部的受试的输入端和输出注在有几个相同线路的情况下只需选择一定数量的线路进行典型的典型工作向线路施加浪涌的顺交流电源时的相角实际安装如交流中线直流模拟实际接地中给出了关于试验方式的如果没有其他规在交流和零值和峰值的电压相位处同步加应按线线和线地方式施加进行线地没有其他规必须依次地加到每根线和地注当使用组合波信号发生器对两根或多根信地进行试验时试验脉冲的持续时间可能会减少试验程序还应考虑受试设备的非线性电流电压特因只能由低等级逐步增加到产品标准或试验方案中规定的试验等所有较低等选择的试验等应满足要第二级保护发生器的输出电压应增加到第一级保护的最低电压击穿通如果没有实际工作信号源提供可以对其进级决不可超出产品技术要试验应按试验方案进为找到设备工作周期内的所有关键施加足够次数的极性于验收使用以前未曾加过则应替试验结果和试验报告本章给出了与本标准有关的试验结果的评定和试验报告的指导性原由于受试设备和系统种类繁异很得确定浪涌对设备和系统的影响的任务变得比较困除非有关专业标准化技术委员会或产品技术规范给出了不同的技术要求否则试验结果应按受试设备的工作情况和技术规范进行如下分在技术规范内性能正常功能或性能暂时降低或丧失但能自行恢复功能或性能暂时降低或丧操作者干预或系统复因软件损坏或数据丢失而造成不能自行恢复的功能降低或丧设备不应由于应用本标准规定的试验而出现危险或不安全的对于验收在专门的产品标准中规定试验程序和对试验结果的说一般地如果设备在整个试验期间表现出其抗扰度并且在试验结束以后满足技术规范中的功能要表明试验合技术规范可以确定一些产生了影响但被认为是不重要的因而是可以接受的效确认设备在试验结束后能自动恢复其工作能力应记录设备性能完全丧失这些对试验结果的最后评定是有约束力试验报告应包括试验状态和试验结高压充储能持续时间形成电阻阻抗匹配升时间形成电感图组合波信号发生器的电路原理图表波形参数的规定规定根据根据波前时间半峰值时间上升时间持续时间开路电压短路电流注在现行出版物中和波形通常按规定如图和图所示其他的推荐标准按规定波形如表所示本标准两种规定都是有效的但所指的是同一信号发生器波前半峰值时间图开路电压波的波形规波前半峰值时间图短路电流波的波形规高压充储能脉冲持续时间形成匹配上升时间形成用外部匹配电阻时开关合上图脉冲信号发生器的电路原理图第九表波形参数的规定规定根据蓝皮书第九卷根据波前时间半峰值时间上升时间持续时间开路电压短路电流注在现行和出版物中波形通常按规定如图所示其他的推荐标准按规定波形如表所示本标准两种规定都是有效的但所指的是同一信号发生器波前半峰值时间图开路电压波的波形规图交上电容耦合的试验配置示例线线耦图交上电容耦合的试验配置示例线地耦图交电容耦合的试验配置示例线耦开关地置开关置图交电容耦合的试验配置示例耦发生器输出接地开关线地置线置开关置与不在相同的位为图非屏蔽互连线试验配置示线线地耦耦合开关线地置线置开关置与不在相同的位为图非屏蔽不对称工作线路试验配置示例线线地耦气体放电管耦合开关地置线线置根线依次使用信号发生计算例如使用发生计算内部匹配阻抗外部匹配阻抗代于个导等于或大于例如应超过传输信号频率在较高频率时不取决于传输信号所允许的衰图非屏蔽对称工作线路试验配置示线线地耦气体放电管耦合图屏蔽线施加电位配置示耦合图非屏蔽线和仅在一端接地的屏蔽和施加电位配置示耦合标准的附录信号发生器和试验等级的选择试验等级应根据安装情况使用表以及在附录给出的信息和示中类保护良好的电气在一间专用房间类有部分保护的电气类电缆隔离至短走线也隔离良好的电气类电缆平行敷设的电气类互连线按户外电缆沿电源电缆敷设并且这些电缆被作为电子和电气线路的电气类在非人口稠密区电子设备与通信电缆以及架空电力线路连接的电气产品技术要求中规定的特殊其他资料在附录的图中给为了证明系统级取与实际安装情况有关的其他如第一表试验等级的决于安装情况安装类别试验等级电源耦合方式不平衡工作电路线路耦合方式平衡工作电路线路耦合方式耦合方式线线线地线线线地线线线地线线线地距离从到最长有特别的结构并经过专门的布置对以下的互连电缆不做试验仅第二类适用取决于当地电力系统的等级通常带第一级保护进行试验注数据总线数据线短距离总线长距离总线不适用信号发生安装类别的关系如下类第类对电源线端口和短距离信号电路端口对长距离信号电端源阻抗应与各有关试验配置图中标明的一。

射频电磁场辐射抗扰试验电波暗室:具有合适的尺寸，能维持相对于受试设备(EUT)来说具有足够空间的均匀场域。

局部安装一些吸收材料可以使室内的反射减弱。

注:产生电磁场的替代方法有:横电磁波室、带状线，不安装吸收材料的屏蔽室、局部安装吸收材料的屏蔽室和开阔试验场。

为了满足试品放在均匀场中，这些设备在尺寸、频率范围方面具有局限性,脉冲群发生器，或可能违反地方法规。

应注意确保试验条件等效于电波暗室中的条件。

电磁干扰(EMI)滤波器:应注意确保滤波器在连接线路上不致引起谐振效应。

射频信号发生器:能够覆盖所有感兴趣的频带，并能被1kHz的正弦波进行幅度调制，调幅深度80%。

应具有以慢于1.5X10'十倍频程人的自动扫描功能，如带有频率合成器，则应具有频车步进和延时的程控功能，也应具有手动设置功能。

为了避免谐波对作为监视用的接收信号设备造成干扰，有必要采用低通或带通滤波器。

功率放大器:放大信号(调制的或未调制的)并提供天线输出所需的场强电平。

放大器产生的谐波和失真电平应比载波电平至少低15dB。

发射天线(见附录B):能够满足频率特性要求的双锥形、对数周期或其他线性极化干线系统。

圆极化无线正在考虑中。

垂直和水平极化或各向同性场强监视天线:采用总长度约为0.1m或更短的偶极子，其置于被测场强中的前置增益和光电转换装置具有足够的抗扰度，另配有一根与室外指示器相连的光纤电缆，还需采用充分滤波的信号连接。

记录功率电平的辅助设备:用于记录试验规定场强所需的功率电平和控制产生试验场强的电平。

应注意确保辅助设备具有充分的抗扰度。

6.1试验设施的描述由于试验所产生的场强幅度高，因此试验应在屏蔽室中进行，以便遵守有关禁止对无线通信干扰的规定。

在抗干扰试验过程中大多数采集数据的设备对试验所产生的电磁场很敏感，屏蔽室在受试设备与测试仪器之间提供了一层"屏障".应注意确保穿过屏蔽室的连线对传导和辐射发射有充分的衰减，以保持受试设备的信号和功率响应的真实性。

电磁兼容试验和测量技术电磁兼容试验和测量技术是现代电子设备开发和应用中不可或缺的重要环节。

随着电子设备的广泛应用，电磁兼容性问题也日益突出，因此对电磁兼容性进行试验和测量显得尤为重要。

本文将对电磁兼容试验和测量技术进行详细介绍。

一、电磁兼容性概述电磁兼容性是指在特定的电磁环境下，各种电子设备能够在相互之间以及与环境中的其他电子设备之间正常工作，而不产生不可接受的电磁干扰。

在现代社会中，电子设备越来越多，各种设备之间相互干扰的问题也日益突出。

电磁兼容试验和测量技术的目的就是为了确保各种电子设备在不同的电磁环境下能够正常工作，而不会相互干扰。

二、电磁兼容试验技术1. 辐射发射试验：辐射发射试验是指对电子设备所产生的电磁辐射进行测试。

通过在特定的频率范围内对设备进行发射试验，可以评估设备对周围环境的电磁辐射程度。

常用的试验方法包括开路辐射试验和传导辐射试验。

2. 抗干扰能力试验：抗干扰能力试验是指对电子设备在外界电磁干扰下的抗干扰能力进行测试。

通过模拟外界电磁干扰，如电磁波、电磁脉冲等，对设备进行试验，评估设备的抗干扰能力。

常用的试验方法包括抗辐射干扰试验和抗传导干扰试验。

3. 静电放电试验：静电放电试验是指对设备在静电放电干扰下的抗干扰能力进行测试。

通过模拟人体静电放电，对设备进行试验，评估设备的抗静电放电能力。

常用的试验方法包括人体模拟静电放电试验和机器模拟静电放电试验。

三、电磁兼容测量技术1. 辐射发射测量：辐射发射测量是指对电子设备产生的电磁辐射进行测量。

通过使用频谱分析仪、天线等测量设备，对设备在特定频率范围内的辐射进行测量，并评估辐射的强度和频率分布。

2. 抗干扰能力测量：抗干扰能力测量是指对电子设备在外界电磁干扰下的抗干扰能力进行测量。

通过使用信号发生器、功率放大器等测量设备，模拟外界电磁干扰，对设备的工作状态和性能进行测量，并评估设备的抗干扰能力。

3. 静电放电测量：静电放电测量是指对设备在静电放电干扰下的抗干扰能力进行测量。

YY9706.102-2021医用电气设备电磁兼容测试医用电气设备电磁兼容测试最新标准，代替现行的YY0505-2012标准，在近几年将逐步实施。

国内采用YY9706.102-2021《医用电气设备第1-2部分：基本安全和基本性能的通用要求并列标准：电磁兼容要求和试验》标准，国际采用标准IEC60601-1-2:2007。

医用电气设备和医用电气系统建立具体的专门电磁兼容性标准已经形成普遍共识。

尤其是电磁发射标准，对保护安全业务、其他医用电气设备和医用电气系统、非医用电气设备和无线电通信是非常重要的考核指标。

医用电气设备和医用电气系统用于医疗实践是因为他们能提供所需要的功能。

若医用电气设备或医用电气修通对在正常使用环境中的预期干扰因为缺乏抗扰度不能提供相应的功能，那么这种对医疗实践的干扰不能视为可接受的情况。

为了确保医用电气设备和医用电气系统按预期设计和运行，制造商、责任方和操作方都有承担共同的责任。

医用电气设备或医用电气系统制造商的职责是以符合本部分要求进行设计和制造，并对责任方和操作方公开信息，来维持一个可兼容的电磁兼容使医用电气设备或医用电气系统能按期运行。

YY9706.102同YY0505标准相比较增加了医用电气设备ME设备和医用电气系统ME系统的基本安全和基本电磁兼容性要求。

YY9706.102规定了ME设备和ME系统电磁兼容性的通用要求和试验，这些通用要求和试验除了是通用的标准要求，还作为专用标准的基础。

ME系统或ME系统在其电磁环境中能符合要求运行且不对该环境中任何事物构成不能承受的电磁骚扰能力（电磁兼容性EMC）。

YY9706.102-2021医用电气设备电磁兼容要求的检测项目有：静电放电试验、电快速瞬变脉冲群试验、浪涌试验、电源输入线上的电压暂降短时中断和电压变化试验、工频磁场试验、谐波发射试验、电压波动/闪烁发射试验、射频传导试验、射频辐射试验、辐射发射试验、传导发射试验。

医用电气设备的电磁兼容抗扰度测试等级在3级上下，测试等级不算太高，根据产品的种类选择标准的附表测试要求进行检测。

产品办理EMC电磁兼容测试的标准EMC电磁兼容测试指的是对电子产品在电磁场方面干扰大小（EMI）和抗干扰能力（EMS）的综合评定，是产品质量重要的指标之一，电磁兼容的测量由测试场地和测试仪器组成。

EMC电磁兼容测试产品的标准：CISPR 14-1:2000 电磁兼容家用电器、电动工具和类似器具的要求第1部分:发射CISPR 14-2:2006 电磁兼容家用电器、电动工具和类似器具的要求第2部分:抗扰度产品类标准EN 61000-1-1:1992 电磁兼容(EMC)第1部分:总则第1节:基本定义和术语的应用与解释EN 61000-2-2:2002 电磁兼容(EMC)第2部分:环境公用低压供电系统低频传导骚扰及信号传输的兼容水平EN 61000-2-4:2002 电磁兼容(EMC)第2-4部分:环境低频传导骚扰的兼容水平EN 61000-2-9:1996 电磁兼容(EMC)第2部分:环境第9节:HEMP环境叙述干扰辐射EMC基本标准EN 61000-2-10:1999 电磁兼容性(EMC)第2部分:环境第10节:HEMP环境描述传导骚扰EN 61000-2-12:2003电磁兼容性(EMC)第2部分:环境第12节:公共中压电源供给系统中低频传导骚扰和信号传输的兼容性水平EN61000-3-2:2000电磁兼容(EMC)第3-2部分:额定值辐射谐波电流的额定值(设备输入电流为16A/相位)EN61000-3-3:1995电磁兼容(EMC)第3-3部分:限值每相额定电流≤6A并不需有条件连接的设备用公共低压供电系统中电压变化、电压波动和闪烁的限制EN61000-3-11:2000电磁兼容性(EMC)第3-11部分:限值公共低压供电系统中电压变化,电压波动和闪烁的限制额定电流不低于75A并限于条件连接的设备EN 610004-1：:2000电磁兼容(EMC)第4-1部分:试验和测量技术61000-4系列综述EN61000-4-2:2001电磁兼容(EMC)第4-2部分:试验和测量技术静电放电抗干扰试验EN61000-4-3:2002 电磁兼容(EMC)第4-3部分:试验和测量技术辐射、射频和电磁场的抗干扰度试验EN61000-4-4:2004 电磁兼容(EMC)第4-4部分:试验和测量技术电快速瞬变脉冲群抗扰度试验EN61000-4-5:2001 电磁兼容(EMC)第4-5部分:试验和测量技术浪涌(冲击)抗扰度试验EN61000-4-6:2001 电磁兼容(EMC)第4-6部分:试验和测量技术射频场感应的传导骚扰抗扰度EN61000-4-7:2002 电磁兼容(EMC)第4-7部分:试验和测量技术供电系统及所连设备诸波、谐间波的测量和测量仪器导则EN61000-4-8:2001 电磁兼容(EMC)第4-8部分:试验和测量技术工频磁场抗干扰试验EN61000-4-9:2001 电磁兼容(EMC)第4-9部分:试验和测量技术脉冲磁场抗扰度试验EN61000-4-10:2001 电磁兼容(EMC)第4-10部分:试验和测量技术阻尼振荡磁场抗扰度试验EN61000-4-11:2004 电磁兼容(EMC)第4-11部分:试验和测量技术电压暂降、短时中断和电压变化的抗扰度试验EN61000-4-12:2001 电磁兼容(EMC)第4-12部分:试验和测量技术振荡波抗干扰度试验EN61000-4-13:2002 电磁兼容(EMC)第4-13部分:试验和测量技术在交流电源端的谐波和谐间波(包括主要信号)的低频抗扰度试验EN61000-4-14:2004 电磁兼容(EMC)第4-14部分:试验和测量技术电压波动抗扰度试验EN61000-4-15/A1:2003 电磁兼容性第4部分:试验和测量技术第15节:闪烁仪功能和设计规范EN61000-4-16:1998 电磁兼容性(EMC)第4-16部分:试验和测量技术对频率在0-150kHz范围内的传导共模骚扰的抗扰试验EN61000-4-17:2004 电磁兼容(EMC)第4-17部分:试验和测量技术直流电源输入端口纹波抗扰度试验EN61000-4-20:2003 电磁兼容性(EMC)第4-20部分:试验和测量技术横电磁波(TEM)波导管中的发射和抗干扰试验EN61000-4-21:2003 电磁兼容性(EMC)第4-21部分:试验和测量技术混响实验室法EN61000-4-23:2000 电磁兼容性(EMC)第4-23部分:试验和测量技术HEMP和其他辐射干扰保护装置的试验方法EN61000-4-24:1997 电磁兼容(EMC)第4部分:试验和测量技术第24节:HEMP保护装置的试验方法基础EMC出版物EN61000-4-25:2002 电磁兼容性(EMC)第4-25部分:试验和测量技术设备和系统的HEMP抗扰性试验方法EN61000-4-27:2000 电磁兼容性(EMC)第4-27部分:试验和测量技术不平衡,抗扰性试验EN61000-4-28:2000 电磁兼容性(EMC)第4-28部分:试验和测量技术电源频率变化,抗扰性试验EN61000-4-29:2000 电磁兼容性(EMC)第4-29部分:试验和测量技术直流输入电源口电压暂降,短暂中断和电压变化的抗扰性试验EN61000-4-30:2003 电磁兼容性(EMC)第4-30部分:试验和测量技术电力质量测量方法EN61000-5-5:1996 电磁兼容性(EMC)第5部分:安装和调节指南,第5节:HEMP射导骚扰保护装置规范基础(EMC)出版物EN61000-5-7:2001 电磁兼容性(EMC)第5-7部分:安装和调试指南外壳抗电磁电磁干扰(EM码)的保护程度EN61000-6-1:2001 电磁兼容(EMC)第6-1部分:通用标准居住、商业和轻工业环境的抗扰度EN61000-6-2:2001 电磁兼容(EMC)第6-1部分:通用标准工业环境的抗扰度EN61000-6-3:2001 电磁兼容性(EMC)第6部分:通用标准第3节:住宅商业和轻工业环境用辐射标准EN61000-6-4:2001 电磁兼容(EMC)第6部分:通用标准第4节:工业环境用发射标准EN61326-1:1997 测量、控制和实验室用的电设备电磁兼容性第1部分通用要求prEN55021:1999 CISPR 21:脉冲噪声对移动无线电通信的骚扰评定其性能暂降的方法和提高性能的措施prEN55101-2:199信息技术设备的电磁兼容性要求第2部分:静电放电要求EN55014-1:2002 电磁兼容性家用电器、电动工具和类似电器的要求第1部分:发射EN55014-2:2001 电磁兼容性家用电器、电动工具和类似电器的要求第2部分:抗扰性产品系列标准EN50366:2003 家用和类似用途的电器电磁场评定和测量方法EN55022:2002 信息技术设备无线电骚扰特性测量方法与极限EN55024:2002 信息技术设备抗扰度特性测量方法和限制EN55015:2002 电照明和类似设备无线电骚扰特性的测量方法和限值。

射频场感应的传导骚扰抗扰度试验介绍-肖保明射频场感应的传导骚扰抗扰度试验介绍国网南京自动化研究院国家电网公司自动化设备电磁兼容实验室肖保明1 目的与应用场合1.1 概述本标准主要介绍国际标准IEC61000-4-6:2019，对应国家标准GB/T17626.6：1998《电磁兼容试验和测量技术射频场感应的传导骚扰抗扰度》的试验方法。

1.2 目的和应用场合本标准所涉及的主要骚扰源是来自9kHz~80MHz频率范围内射频发射机产生的电磁场。

该电磁场会作用于电气、电子设备的电源线、通信线和接口电缆等连接线路上，这些连接引线的长度则可能与干扰频率的几个波长相当，因此，这些引线就变成被动天线，接受外界电磁场的感应，引线电缆就可以通过传导方式耦合外界干扰到设备内部（最终以射频电压和电流所形成的近场电磁骚扰到设备内部）对设备产生干扰。

从而影响设备的正常运行。

所以，本标准的目的主要是建立一个评估射频场感应的传导骚扰抗扰度性能的公共参考，为有关产品的专业技术委员会或用户和制造商提供一个基本参考。

2 常见术语2.1 人工手模拟正常工作条件下，手持式电气设备和地之间的人体阻抗的电网络 2.2 辅助设备为受试设备正常运行提供所需信号的设备和检验受试设备性能的设备。

2.3 钳注入◆ 电流钳由被注入信号的电缆构成的二次绕组实现的电流变换器。

◆ 电磁钳由电容和电感耦合相组合的注入装置。

2.4 共模阻抗在某一端口上共模电压和共模电流之比。

2.5 耦合系数在耦合装置的受试设备端口所获得的开路电压（电动势）与信号发生器输出端上的开路电压的比值。

2.6 耦合网络以规定的阻抗从一电路到另一电路传输能量的电路。

2.7 去耦网络防止施加给受试设备的测量信号影响不被测量的其他装置、设备或系统的电路。

2.8 电压驻波比沿线最大电压和邻近最小电压幅度之比。

3 试验等级及选择◆ 在9kHz~150kHz频率范围内，对来自射频发射机的电磁场所引起的感应骚扰不要求测量。

EMC电磁兼容性测试项目有哪些？电磁兼容性测试项目主要包括1、辐射发射测试测试电子、电气、机械设备及其部件的辐射和辐射。

包括来自所有部件、电缆和接头的辐射和辐射，用于确认辐射是否符合标准要求，并确保在正常使用过程中影响同一环境中的其他设备。

2、传导骚扰试验用于测量设备从电源端口、信号端口发送到电网或信号网络的骚扰。

3、抗静电放电试验测试一个设备或系统的抗静电放电干扰能力，它是模拟的：操作者或物体接触设备时的放电；人或物体对接近物体的放电。

静电放电可能会直接通过能量交换引起半导体器件的损坏，放电引起电场磁场的变化，从而引起设备的误动作。

放电的噪声电流会引起设备的误动作。

4、射频辐射电磁场抗干扰能力测试对设备的干扰往往发生在设备操作、维修和安全检查人员使用手机时，无线电台、电视台、移动无线发射机和各种工业电磁辐射源以及焊机、晶闸管整流器、荧光灯工作时产生的寄生辐射会产生射频辐射干扰。

为了测试目的，建立一个评估电子设备抗射频辐射电磁场干扰能力的通用标准。

5、瞬变脉冲群抗干扰能力测试通过电路中的机械开关切换电感性负载通常会对同一电路中的其他电气和电子设备产生干扰。

测试机制是，组脉冲产生的共模电流通过线路时，利用线路分布电容能量的蓄积效应，能量蓄积到一定程度时，可能会引起线路(乃至设备)的动作错误。

通常，如果测试装置发生错误，就会连续发生错误。

说明即使稍微降低脉冲电压，也会继续发生错误的现象。

出现种群，脉冲重复频率高，波形上升时间短，能量小，一般不会导致设备故障，往往使设备误动作。

EMC电磁兼容性6、浪涌耐量试验雷击主要模拟间接雷。

例如，如果闪电击中室外线路，大量的电流会流过室外线路或接地电阻，产生干扰电压。

线路感应的电压和电流，雷电击中附近物体产生电磁场，线路感应的电压和电流，雷电撞击地面，地电流通过共同的接地系统时引入的噪声。

瞬变(主电源系统切换时产生的噪声，同一电网大型开关抖动时产生的噪声。

7、射频电场感应的传导干扰度测试通常，装置的导线长度可能相当于干扰频率的几个波长，这些导线可以通过传导方式对装置产生干扰。

55032标准对应的国标55032标准对应的国标是《电磁兼容性（EMC）》。

在中国，涉及到电磁兼容性的标准有多种，其中包括电磁兼容、标准化、质量管理等方面的标准。

在具体的产品标准方面，例如多媒体设备的电磁兼容性标准，可以使用VDE 0878-32 BERICHTIGUNG 1-2019（德国标准）或DIN EN 55032（德国标准化学会标准）等标准进行参考。

此外，国家还发布了一些与电磁兼容性相关的其他标准，如《建筑与市政工程施工质量控制通用规范》、《城市轨道交通工程项目规范》、《消防设施通用规范》等。

这些标准都是为了保障电磁兼容性在各个领域得到良好的应用和管理，从而确保电子设备的正常运行和人们的生命安全。

55032标准对应的国标主要有以下几项：GB/T 17626.2-2018：电磁兼容试验和测量技术静电放电抗扰度试验。

GB/T 17626.3-2016：电磁兼容试验和测量技术射频电磁场辐射抗扰度试验。

GB/T 17626.4-2018：电磁兼容试验和测量技术电快速瞬变脉冲群抗扰度试验。

GB/T 17626.5-2008：电磁兼容试验和测量技术浪涌(冲击)抗扰度试验。

GB 9254-2008：信息技术设备的无线电发射限值和测量方法。

GB/T 13837-2012：声音和电视广播接收机及有关设备无线电干扰特性限值和测量方法。

这些国标都是为了确保电子设备在正常工作时不会产生辐射干扰，从而保证设备的正常运行和周围环境的安全。

具体测试内容包括传导干扰、辐射干扰、谐波、闪烁等各个方面。

这些标准既适用于信息技术设备，如计算机设备、通信设备、多媒体设备等，也适用于其他电子设备，如音频设备、视频设备等。

此外，中国还发布了多项与电磁兼容性相关的法规和规范，如《电磁辐射环境保护管理办法》、《电磁环境控制限值》等，以确保电磁兼容性在各个领域的良好应用和管理。

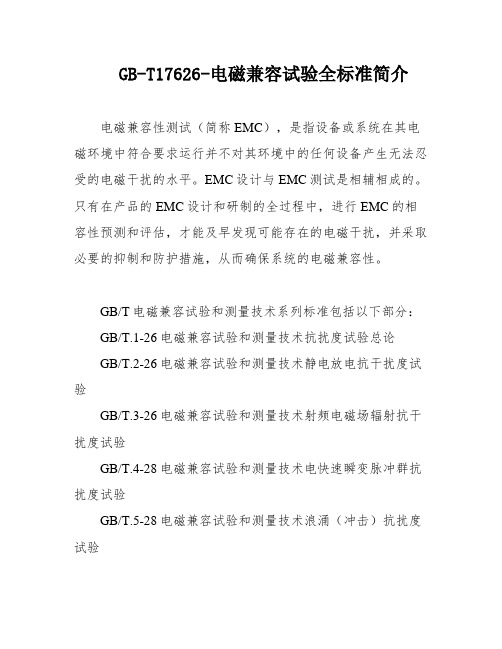

GB-T17626-电磁兼容试验全标准简介电磁兼容性测试（简称EMC），是指设备或系统在其电磁环境中符合要求运行并不对其环境中的任何设备产生无法忍受的电磁干扰的水平。

EMC设计与EMC测试是相辅相成的。

只有在产品的EMC设计和研制的全过程中，进行EMC的相容性预测和评估，才能及早发现可能存在的电磁干扰，并采取必要的抑制和防护措施，从而确保系统的电磁兼容性。

GB/T电磁兼容试验和测量技术系列标准包括以下部分：GB/T.1-26电磁兼容试验和测量技术抗扰度试验总论GB/T.2-26电磁兼容试验和测量技术静电放电抗干扰度试验GB/T.3-26电磁兼容试验和测量技术射频电磁场辐射抗干扰度试验GB/T.4-28电磁兼容试验和测量技术电快速瞬变脉冲群抗扰度试验GB/T.5-28电磁兼容试验和测量技术浪涌（冲击）抗扰度试验GB/T.6-28电磁兼容试验和测量技术射频场感应的传导骚扰抗扰度GB/T.7-28电磁兼容试验和测量技术供电系统及所连设备谐波、谐间波的测量和测量仪器导则GB/T.8-26电磁兼容试验和测量技术工频磁场抗扰度试验GB/T.9-1998电磁兼容试验和测量技术脉冲磁场抗扰度试验GB/T.1-1998电磁兼容试验和测量技术阻尼振荡磁场抗扰度试验GB/T.11-28电磁兼容试验和测量技术电压暂降、短时中断和电压变化的抗扰度试验GB/T.12-1998电磁兼容试验和测量技术振荡波抗扰度试验GB/T.13-26电磁兼容试验和测量技术交流电源端口谐波、谐间波及电网信号的的低频抗扰度试验GB/T.14-25电磁兼容试验和测量技术电压波动抗扰度试验GB/T.17-25电磁兼容试验和测量技术直流电源输入端口纹波抗扰度试验GB/T.27-26电磁兼容试验和测量技术三相电压不平衡抗扰度试验GB/T.28-26电磁兼容试验和测量技术工频频率变化抗扰度试验这些标准是评估设备或系统在其电磁环境中是否符合要求运行并不对其环境中的任何设备产生无法忍受的电磁干扰的重要指南。
