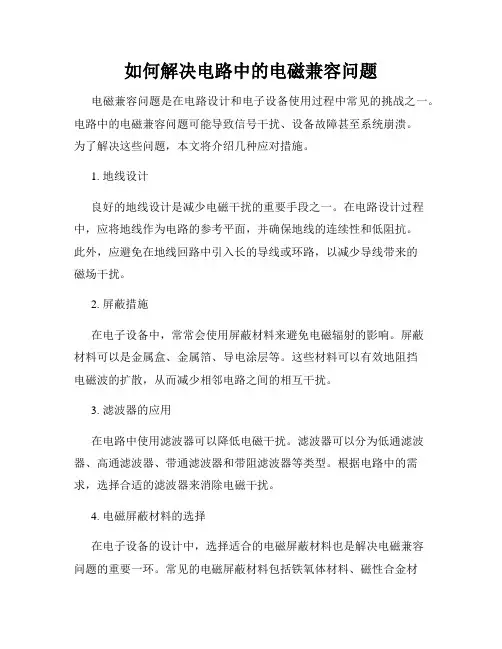

如何解决电路中的电磁兼容问题电磁兼容问题是在电路设计和电子设备使用过程中常见的挑战之一。
电路中的电磁兼容问题可能导致信号干扰、设备故障甚至系统崩溃。
为了解决这些问题,本文将介绍几种应对措施。
1. 地线设计良好的地线设计是减少电磁干扰的重要手段之一。
在电路设计过程中,应将地线作为电路的参考平面,并确保地线的连续性和低阻抗。
此外,应避免在地线回路中引入长的导线或环路,以减少导线带来的磁场干扰。
2. 屏蔽措施在电子设备中,常常会使用屏蔽材料来避免电磁辐射的影响。
屏蔽材料可以是金属盒、金属箔、导电涂层等。
这些材料可以有效地阻挡电磁波的扩散,从而减少相邻电路之间的相互干扰。
3. 滤波器的应用在电路中使用滤波器可以降低电磁干扰。
滤波器可以分为低通滤波器、高通滤波器、带通滤波器和带阻滤波器等类型。
根据电路中的需求,选择合适的滤波器来消除电磁干扰。
4. 电磁屏蔽材料的选择在电子设备的设计中,选择适合的电磁屏蔽材料也是解决电磁兼容问题的重要一环。
常见的电磁屏蔽材料包括铁氧体材料、磁性合金材料和导电涂层材料等。
根据不同场景和需求选择合适的材料可以提升电磁兼容性。
5. 布局设计电路的布局设计也是解决电磁兼容问题的关键。
在布局设计中,应尽量避免电路之间的交叉和交叉线路的平行排列,以减少电磁感应。
同时,还要避免将敏感的电路部分和高功率的电路部分靠近,以防止信号干扰。
6. 接地设计良好的接地设计可以有效地减少电磁干扰。
在电路设计中,应将信号地和电源地分开,并采用单点接地或者星形接地的方式。
并且要保证接地线的导电性能良好,以提供低阻抗的回路。
7. 等效电路模拟使用等效电路模拟工具可以在设计阶段尽早发现和解决潜在的电磁兼容问题。
通过对电路进行仿真和分析,可以减少实际制造过程中出现的问题,提高电磁兼容性。
综上所述,解决电路中的电磁兼容问题需要综合运用地线设计、屏蔽措施、滤波器的应用、电磁屏蔽材料的选择、布局设计、接地设计和等效电路模拟等多种手段。
电磁兼容解决方案一、背景介绍电磁兼容(Electromagnetic Compatibility,简称EMC)是指在电子设备和系统之间实现相互协调和无干扰的能力。
在现代社会中,电子设备的广泛应用使得电磁辐射和电磁干扰的问题日益突出。
为了保证电子设备的正常运行,确保设备之间不发生干扰,需要采取一系列的电磁兼容解决方案。
二、问题描述在电子设备和系统中,常常会出现以下问题:1. 电磁辐射:电子设备在工作过程中会产生电磁辐射,如果辐射强度过大,会对周围的设备和系统产生干扰。
2. 电磁干扰:电子设备之间的相互干扰会导致设备的正常工作受到影响,甚至造成设备损坏。
3. 电磁敏感性:某些电子设备对外界的电磁干扰非常敏感,容易受到干扰而无法正常工作。
三、解决方案为了解决上述问题,我们提出以下电磁兼容解决方案:1. 设计合理的电磁屏蔽结构通过在电子设备和系统中设计合理的电磁屏蔽结构,可以有效地阻挡电磁辐射的传播,减少对周围设备和系统的干扰。
常见的电磁屏蔽结构包括金属外壳、屏蔽罩、屏蔽隔板等。
通过合理的屏蔽结构设计,可以降低电磁辐射的强度,提高设备的电磁兼容性。
2. 优化电磁波传输路径在电子设备和系统的设计过程中,需要优化电磁波的传输路径,减少电磁波在传输过程中的能量损耗和干扰。
通过合理的布局设计、优化导线和电缆的走向,可以降低电磁波的传输损耗,提高设备的电磁兼容性。
3. 选择合适的滤波器和隔离器在电子设备和系统中,可以通过选择合适的滤波器和隔离器来降低电磁干扰的影响。
滤波器可以通过滤除特定频率的电磁波来减少干扰,隔离器可以将不同部分的电子设备和系统隔离开,减少相互干扰。
4. 合理设置接地系统接地系统是保证设备正常工作和提高电磁兼容性的关键。
通过合理设置接地系统,可以有效地降低电磁干扰的影响。
在接地系统设计中,需要考虑接地电阻、接地路径的选择等因素,确保设备的接地系统能够有效地排除干扰。
5. 进行电磁兼容测试和评估在电子设备和系统设计完成后,需要进行电磁兼容测试和评估,以验证设备的电磁兼容性。
第1篇一、引言随着科技的发展,电子产品在人们的生活中扮演着越来越重要的角色。
然而,在电子产品广泛应用的同时,电磁兼容(Electromagnetic Compatibility,EMC)问题也日益凸显。
电磁兼容性是指电子设备在正常工作状态下,能够承受一定范围内的电磁干扰,同时不会对其他设备产生干扰的能力。
本文将针对电磁兼容干扰问题,探讨一系列解决方案。
二、电磁兼容干扰产生的原因1. 设备自身产生的干扰(1)电路噪声:电子设备在工作过程中,由于电路元件的非线性、电路设计不合理等原因,会产生电路噪声。
(2)开关电源产生的干扰:开关电源在转换过程中,会产生高频谐波、尖峰脉冲等干扰信号。
(3)数字电路产生的干扰:数字电路在工作过程中,由于时钟信号、数据信号等的高速切换,会产生电磁干扰。
2. 外部电磁干扰(1)工业、科研等领域的电磁辐射:如高频设备、雷达、无线电发射台等。
(2)自然界的电磁干扰:如雷电、太阳黑子活动等。
(3)其他电子设备的干扰:如邻居家的电视、无线网络等。
三、电磁兼容干扰解决方案1. 设计阶段(1)电路设计:采用低噪声元件、优化电路布局、降低电路开关速度等手段,减少电路噪声。
(2)电源设计:选用低噪声开关电源,优化电源滤波电路,降低开关电源产生的干扰。
(3)数字电路设计:合理设计时钟信号、数据信号等,降低数字电路产生的干扰。
2. 结构设计(1)屏蔽:采用金属屏蔽盒、屏蔽罩等手段,隔离电磁干扰。
(2)接地:合理设计接地系统,降低电磁干扰。
(3)滤波:在电路中添加滤波器,滤除干扰信号。
3. 电磁兼容测试与整改(1)电磁兼容测试:对产品进行电磁兼容测试,找出干扰源。
(2)整改:针对测试结果,对产品进行整改,降低电磁干扰。
4. 电磁兼容认证(1)EMC认证:根据相关法规和标准,对产品进行电磁兼容认证。
(2)持续改进:在产品设计和生产过程中,持续关注电磁兼容问题,不断改进产品性能。
四、电磁兼容干扰解决方案的实施1. 制定电磁兼容计划明确项目目标、责任分工、时间节点等,确保电磁兼容解决方案的实施。
电磁兼容解决方案标题:电磁兼容解决方案引言概述:电磁兼容(Electromagnetic Compatibility, EMC)是指电子设备在电磁环境中能够正常工作,同时不会对周围的其他设备或系统产生干扰。
在现代社会中,电子设备的使用越来越广泛,因此保障电磁兼容性显得尤为重要。
本文将介绍一些常见的电磁兼容问题及其解决方案。
一、电磁兼容问题的产生原因及影响:1.1 电磁辐射:电子设备在工作时会产生电磁辐射,可能对周围的其他设备或系统造成干扰。
1.2 电磁感受性:电子设备对外界电磁场的感受性不同,可能导致设备之间相互干扰。
1.3 电磁干扰:外部电磁场对电子设备的干扰可能导致设备工作异常或损坏。
二、电磁兼容问题的解决方案:2.1 设计阶段解决:在电子设备设计阶段就考虑电磁兼容性,采取合适的设计措施来减少电磁辐射和提高电磁抗干扰能力。
2.2 屏蔽技术:采用屏蔽技术来减少电磁辐射和防止外部电磁干扰。
2.3 滤波器设计:在电子设备的电路中加入滤波器,可以有效滤除电磁干扰信号。
三、电磁兼容测试方法:3.1 辐射测试:通过辐射测试来检测电子设备的电磁辐射水平,确保在规定的范围内。
3.2 敏感性测试:对电子设备进行敏感性测试,检测其对外部电磁场的感受性。
3.3 抗干扰测试:通过抗干扰测试来检测电子设备的抗干扰能力,确保设备在外部电磁场的干扰下正常工作。
四、电磁兼容标准和认证:4.1 国际标准:国际电工委员会(IEC)发布了一系列电磁兼容标准,如IEC 61000系列标准。
4.2 行业标准:不同行业有不同的电磁兼容标准,如军用电磁兼容标准和民用电磁兼容标准。
4.3 认证机构:电子设备需要通过电磁兼容性认证,确保符合相关标准要求。
五、未来电磁兼容发展趋势:5.1 电磁兼容技术不断创新:随着电子设备的不断发展,电磁兼容技术也在不断创新,以适应新的需求。
5.2 电磁兼容标准不断完善:电磁兼容标准也在不断完善,以适应不同行业的需求和发展。
_EMC_整改常见措施EMC整改常见措施一、背景介绍电磁兼容性(Electromagnetic Compatibility,简称EMC)是指电子设备在共同电磁环境下,能够正常工作而不产生或接受不可接受的电磁干扰的能力。
在实际应用中,由于电子设备的复杂性和多样性,往往会出现EMC问题,影响设备的正常运行和相邻设备的工作。
为了解决这些问题,需要采取一系列的整改措施。
二、常见EMC问题及解决措施1. 电磁辐射问题电磁辐射是指电子设备在工作过程中产生的电磁波向外传播的现象。
常见的解决措施包括:- 优化电路设计,减少信号线的长度和面积,降低电磁辐射的强度;- 采用屏蔽罩或屏蔽材料,阻止电磁波的传播;- 合理布局电子设备,减少电磁辐射的相互干扰。
2. 电磁感应问题电磁感应是指电子设备受到外部电磁场的影响,导致设备出现异常。
常见的解决措施包括:- 设备外壳接地,减少电磁感应的影响;- 在关键电路上添加滤波器,降低电磁干扰的程度;- 使用抗干扰能力强的元器件,提高设备的抗干扰能力。
3. 电磁耦合问题电磁耦合是指电子设备之间通过电磁场相互影响,导致设备之间出现干扰。
常见的解决措施包括:- 合理布局电子设备,减少电磁耦合的可能性;- 使用屏蔽材料或屏蔽罩,阻止电磁干扰的传播;- 优化信号线的布局,减少电磁耦合的影响。
4. 地线问题地线是电子设备中非常重要的一部分,对于EMC具有重要的影响。
常见的解决措施包括:- 设备外壳接地,减少电磁感应的影响;- 合理设计地线布局,减少地线回流路径的长度;- 使用低阻抗的地线材料,提高地线的导电性能。
5. 电源线问题电源线是电子设备中提供电能的重要组成部分,也容易引起EMC问题。
常见的解决措施包括:- 使用滤波器,减少电源线上的电磁干扰;- 优化电源线的布局,减少电源线与其他线路的干扰;- 使用抗干扰能力强的电源线材料,提高设备的抗干扰能力。
6. 地址线问题地址线是数字电路中用于寻址的重要信号线,也容易引起EMC问题。
电磁兼容解决方案一、背景介绍电磁兼容(Electromagnetic Compatibility,简称EMC)是指电子设备在电磁环境中能够正常工作,同时不对周围电磁环境造成干扰的能力。
随着电子设备的普及和无线通信技术的发展,电磁兼容问题日益突出。
为了确保设备的正常运行和保护其他设备免受干扰,制定电磁兼容解决方案具有重要意义。
二、问题分析1. 电磁辐射问题:电子设备在工作过程中会产生电磁辐射,可能对周围设备和人体产生干扰和伤害。
2. 电磁感应问题:电子设备受到外界电磁场的影响,可能导致设备工作不正常或损坏。
3. 电磁抗扰性问题:电子设备需要具备一定的抗扰性,能够在复杂的电磁环境中正常工作。
三、解决方案为了解决电磁兼容问题,可以采取以下措施:1. 设计阶段:在电子设备的设计阶段,应考虑电磁兼容性,采用合适的设计方法和技术,包括:- 合理选择电子元器件,使用具有良好电磁兼容性能的元器件。
- 优化电路布局,减少电磁辐射和感应。
- 采用屏蔽技术,减少电磁辐射和感应。
- 优化接地设计,提高电磁抗扰性能。
- 合理使用滤波器,减少电磁干扰。
2. 测试和验证阶段:在电子设备的测试和验证阶段,应进行全面的电磁兼容性测试,包括:- 辐射测试:通过辐射测试仪器,对设备的辐射电磁波进行测量和评估,确保其在规定的范围内。
- 感应测试:通过感应测试仪器,对设备的感应电磁波进行测量和评估,确保其在规定的范围内。
- 抗扰性测试:通过抗扰性测试仪器,对设备的抗扰性能进行测量和评估,确保其在规定的范围内。
3. 优化和改进:根据测试结果,对电子设备进行优化和改进,包括:- 优化电路布局和接地设计,减少电磁辐射和感应。
- 优化滤波器的设计和使用,提高电磁抗扰性能。
- 采用屏蔽技术,减少电磁辐射和感应。
- 优化电子元器件的选择,使用具有更好电磁兼容性能的元器件。
四、实施效果通过采取上述解决方案,可以达到以下效果:1. 降低电子设备的电磁辐射水平,减少对周围设备和人体的干扰和伤害。
电气产品的电磁兼容对策电磁兼容是指在电磁环境中,各种电气设备和系统在相互干扰的情况下,能够正常工作并协调共存的能力。
随着现代电子设备的迅猛发展,电磁兼容问题也逐渐凸显出来,给产品设计和使用带来了一定的困扰。
为了保证电气产品的正常运行和安全使用,必须采取有效的电磁兼容对策。
本文将从电磁兼容问题的原因分析,并针对不同的情况,提出相应的对策,以期帮助各行各业更好地解决电磁兼容问题。
一、电磁兼容问题的原因分析电磁兼容问题的产生原因主要有以下几个方面:1. 电磁辐射干扰:一些电气设备在工作过程中会产生电磁辐射,当这些辐射超过一定的水平时,就会对周围的其他设备或系统产生干扰,影响其正常工作。
2. 电磁感受性干扰:一些电气设备对外界电磁场的感受性较强,当周围环境中存在较强的电磁场时,就会导致这些设备出现故障或异常,影响其正常使用。
3. 电路设计不合理:一些电气产品的电路设计存在缺陷,未能有效的抑制电磁辐射和减小电磁感受性,导致产品在工作过程中出现电磁兼容问题。
4. 电源质量不稳定:一些电气产品在使用过程中,由于电源质量不稳定或电源线路的质量较差,会导致产品的电磁兼容性下降,产生各种问题。
二、电磁兼容对策针对以上电磁兼容问题的原因,可以采取一定的对策来解决。
下面将分别从电磁辐射干扰和电磁感受性干扰两个方面,提出相应的对策。
1. 电磁辐射干扰对策电磁辐射干扰是指电气设备产生的电磁场对周围其他设备或系统产生的干扰。
为了有效地解决这一问题,可以采取以下对策:(1)优化电路设计:在电路设计时,应该采用合理的布局和连接方式,尽量减小回路面积和线路长度,尽量减小高速信号导线的长度,并采取屏蔽、滤波等措施,减少电磁辐射。
(2)合理选择元器件:在电路设计中,应该选择合适的元器件,如低电磁辐射的元器件,以减小电路产生的电磁辐射。
(3)采用屏蔽技术:采用屏蔽技术可以有效地减小电路产生的电磁辐射,常见的屏蔽技术有金属外壳屏蔽、屏蔽罩、屏蔽层等。
电磁兼容性问题及其解决方案探讨随着电子技术的飞速发展,电子产品已经全面进入了我们的日常生活中,如手机、电脑、电视、智能家居等,这些电子产品虽然给我们带来了极大的便利,但是也带来了问题,其中就包括电磁兼容性问题。
电磁兼容性问题是指电子设备在使用中,两个或多个设备之间由于电磁干扰而导致的设备工作异常。
而这个问题的出现将对人们日常生活和生产工作带来诸多困扰。
本文将围绕着电磁兼容性问题及其解决方案进行深入探讨。
一、电磁兼容性问题系列电磁兼容性问题是一个系统性问题,其主要包括以下方面的问题:1.电磁波的发射问题。
2.电磁波的传输问题。
3.电磁波在接受设备中的电磁兼容性问题。
4.电磁波在引起干扰设备中的电磁兼容性问题。
其中,电磁波的发射问题是指电子设备发出的电磁波是否能够满足国家和地方的有关电磁波辐射标准。
电磁波的传输问题是指电磁波是否能够在无线电环境中稳定传输。
电磁波在接收设备中的电磁兼容性问题是指接收设备能否正常解析和处理接收到的电磁波信号。
而电磁波在干扰设备中的电磁兼容性问题是指是否会因为其它设备的电磁干扰而影响本设备的正常工作。
二、电磁兼容性问题产生的原因1.人为因素:电子设备在实际使用时有可能不符合国家和地方制定的电磁辐射标准,以及设备的电磁兼容性问题没有得到充分考虑等人为因素是电磁兼容性问题的主要因素。
2.设备因素:电子设备在设计之初就没有注意到电磁兼容性问题,或者设计中没有考虑到一些必要的电磁兼容保护措施。
3.外部因素:外部环境中的电磁干扰较强,也会导致设备出现电磁兼容性问题。
三、解决电磁兼容性问题的主要方法1.增强电磁屏蔽能力:这是一种解决电磁兼容性问题的主要方法。
电磁屏蔽能力的增强可以通过改变电磁屏蔽材料的种类、数量和结构等方法来完成。
同时,合适的结构设计和电子设备的摆放也是增强电磁屏蔽能力的重要因素。
2.增强接地保护能力:接地是电磁波传输的必要途径,使用合适的接地能够有效地防止电磁波干扰的产生。
电气工程中的电磁兼容性问题分析与解决方案引言电磁兼容性(Electromagnetic Compatibility,简称EMC)是现代电气工程中一个关键的技术领域。
由于电气设备数量的迅速增加和不断发展的通信技术,电磁兼容性问题已成为制约电气设备性能和稳定性的重要因素。
本文将分析电气工程中的电磁兼容性问题,并探讨解决这些问题的有效方法。
电磁兼容性问题分析1.电磁辐射电磁辐射是指电气设备在工作过程中产生的电磁场向外部空间辐射的现象。
辐射的电磁场可能干扰周围设备的正常运行,或者干扰无线通信系统。
例如,在医院中,当X射线机器工作时,它的电磁辐射可能会干扰到医疗设备的运行,带来潜在的安全隐患。
2.电磁感应电磁感应是指电气设备受到外部电磁场的影响,在工作过程中产生异常。
这种现象常见于高压电线附近的电子设备。
高压电线产生的电磁场可以产生感应电压和电流,对设备进行电磁干扰。
这种干扰可能导致设备内部电路短路,损坏设备,甚至引发火灾等严重事件。
解决方案1.屏蔽和隔离屏蔽和隔离是解决电磁兼容性问题的有效方法之一。
通过在电气设备周围或内部加装屏蔽材料,可以阻挡电磁辐射和外部电磁场的干扰。
同时,在电路设计中采用合理的线路走向和隔离电源,可以降低电磁感应的影响。
例如,对于医疗设备,可以在设备周围加装屏蔽罩,有效防止X射线的干扰。
2.滤波器和抑制措施滤波器是电气设备中常用的抑制电磁干扰的设备。
通过在设备输入和输出电路上安装滤波器,可以降低电磁噪声的传导。
此外,合理设计接地系统和使用电接触件抑制干扰,也可以有效减少电磁干扰。
3.规范和测试制定规范和标准是解决电磁兼容性问题的基础。
通过制定统一的电磁兼容性测试方法和评估指标,可以规范电气设备的设计和生产过程。
同时,定期进行电磁兼容性测试,对设备进行评估和监控,及时发现和解决潜在的电磁兼容性问题。
实例分析为了更好地理解电磁兼容性问题及其解决方案,我们以手机与医疗设备的干扰问题为例进行分析。

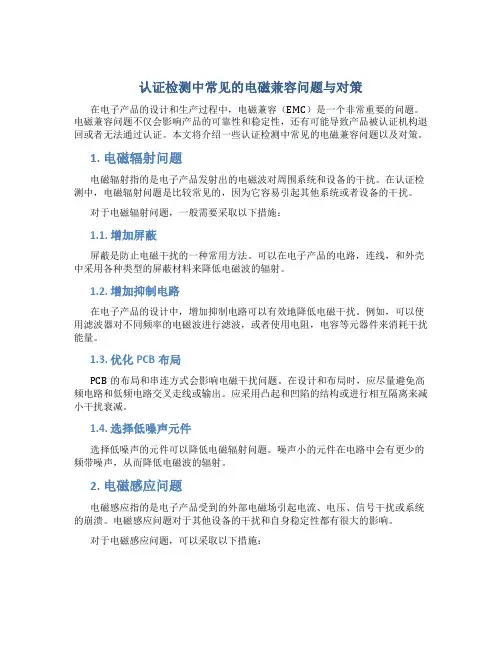

认证检测中常见的电磁兼容问题与对策在电子产品的设计和生产过程中,电磁兼容(EMC)是一个非常重要的问题。
电磁兼容问题不仅会影响产品的可靠性和稳定性,还有可能导致产品被认证机构退回或者无法通过认证。
本文将介绍一些认证检测中常见的电磁兼容问题以及对策。
1. 电磁辐射问题电磁辐射指的是电子产品发射出的电磁波对周围系统和设备的干扰。
在认证检测中,电磁辐射问题是比较常见的,因为它容易引起其他系统或者设备的干扰。
对于电磁辐射问题,一般需要采取以下措施:1.1. 增加屏蔽屏蔽是防止电磁干扰的一种常用方法。
可以在电子产品的电路,连线,和外壳中采用各种类型的屏蔽材料来降低电磁波的辐射。
1.2. 增加抑制电路在电子产品的设计中,增加抑制电路可以有效地降低电磁干扰。
例如,可以使用滤波器对不同频率的电磁波进行滤波,或者使用电阻,电容等元器件来消耗干扰能量。
1.3. 优化PCB布局PCB的布局和串连方式会影响电磁干扰问题。
在设计和布局时,应尽量避免高频电路和低频电路交叉走线或输出。
应采用凸起和凹陷的结构或进行相互隔离来减小干扰衰减。
1.4. 选择低噪声元件选择低噪声的元件可以降低电磁辐射问题。
噪声小的元件在电路中会有更少的频带噪声,从而降低电磁波的辐射。
2. 电磁感应问题电磁感应指的是电子产品受到的外部电磁场引起电流、电压、信号干扰或系统的崩溃。
电磁感应问题对于其他设备的干扰和自身稳定性都有很大的影响。
对于电磁感应问题,可以采取以下措施:2.1. 增加屏蔽同样可以采用屏蔽的方法来解决电磁感应问题。
2.2. 增加耦合器在电路中加入耦合器可以有效的降低电磁感应问题。
耦合器的主要作用是将捕获的干扰信号引向屏蔽层,在屏蔽层里进行阻隔和吸收。
2.3. 设计良好的地板对于地面接地系统的规划,电磁干扰的指导思想是在接地建立一个地面网,保证电路中各模块相对接地平面的一致性。
可采用最短路径和低阻抗接地方式。
2.4. 使用差分信号差分信号是两路相位相反的信号,也是电磁屏蔽的一种有效方式。
电磁兼容案例电磁兼容(Electromagnetic Compatibility,EMC)问题是当下电子设备设计与应用领域中一个备受关注的重要议题。
在日益增多的电子设备和系统相互联接的情况下,电磁兼容性已经成为确保这些设备和系统在同一环境中共存并正常工作的关键因素。
本文将通过介绍一些电磁兼容案例,阐述不同情况下的问题与应对措施,希望能够加深对电磁兼容性问题的理解。
1. 电磁干扰导致的通信系统故障案例一:某工厂的通信系统频繁出现故障,导致生产调度混乱,直接影响生产效率。
经过调查,发现工厂某设备的电磁辐射干扰了通信设备的正常工作,造成了通信系统频繁故障。
解决方案:对该设备进行电磁辐射测试,确认干扰源并采取屏蔽措施,同时对通信设备进行抗干扰设计。
最终,对设备进行重新布局并加装屏蔽罩,通信系统故障得到了解决。
2. 医疗设备电磁干扰案例案例二:某医院手术室内的电子设备频繁出现异常,医疗设备工作不稳定,影响了手术的顺利进行。
经过调查排查,发现手术室内其他设备电磁辐射干扰了医疗设备的正常工作。
解决方案:对手术室内所有电子设备进行电磁兼容测试,确认干扰源并采取屏蔽措施,通过空间隔离和干扰源屏蔽等方法,以及医疗设备本身的抗干扰设计,最终解决了医疗设备的电磁干扰问题,保障了医疗手术的安全进行。
3. 电磁兼容对飞机系统的影响案例三:某型号飞机上仪表板出现了电子设备频繁干扰导致数据传输不稳定的情况,造成了航班数据显示异常,影响了飞行数据的准确性。
解决方案:对飞机上的所有电子设备进行电磁兼容测试,识别出干扰源,对飞机内部布局进行调整,引入抗干扰设计,提高飞行数据传输的稳定性。
通过重新设计和布局仪表板上的电子设备,最终解决了飞机系统的电磁兼容问题。
以上案例展示了电磁兼容性问题在不同领域中的典型表现以及相应的解决方案。
随着电子设备的普及和应用范围的扩大,对电磁兼容性问题的重视程度也在不断提升。
唯有加深对电磁兼容性的认识,并不断改进设备设计和应对措施,才能更好地保障电子设备的正常运行,确保各种设备在同一环境中共存并协调工作,推动电子科技的发展。
电磁兼容解决方案在现代科技高速发展的时代,电子设备的使用已经成为人们日常生活中不可或缺的一部分。
然而,随着电子设备种类的增加和功能的复杂化,电磁兼容性(EMC)问题也越来越突出。
什么是电磁兼容性问题?简单地说,电磁兼容性指的是不同电子设备之间互不干扰和无意中辐射到外部环境的能力。
在现实生活中,如果我们的手机和电视机在彼此附近使用时发生干扰,我们就会遇到电磁兼容性问题。
这不仅会影响我们对设备的正常使用,还有可能对其他电子设备、通信系统以及医疗设备等造成干扰。
为了解决电磁兼容性问题,我们需要采取一系列的解决方案。
以下是一些常见的解决方案,它们帮助我们保证电子设备之间的兼容性,同时减少对外部环境的干扰。
1. 地线和屏蔽技术:合理设计和布线地线是防止电磁干扰的重要步骤。
通过有效地设计地线和使用屏蔽技术,可以减少电子设备之间的干扰。
2. 滤波器和隔离器:滤波器可以用来抑制电路中的噪声和谐波,从而减少干扰。
而隔离器则可以帮助电子设备与外部环境隔离,降低辐射和接收到的外界干扰。
3. 合理的电磁兼容性设计:在电子设备的设计过程中,要充分考虑到电磁兼容性问题。
通过合理的布局和内部电路设计,可以减少电磁辐射和电磁敏感性。
4. 电磁兼容性测试和认证:在电子设备开发完成之后,进行电磁兼容性测试是非常重要的。
通过测试和认证,可以确保设备符合相关的电磁兼容性标准。
5. 教育和培训:为了能够更好地应对电磁兼容性问题,相关的教育和培训是必不可少的。
通过学习和培训,员工可以更好地理解电磁兼容性问题,并采取相应的措施来解决问题。
总结起来,电磁兼容性问题是当今电子设备领域面临的重要挑战之一。
通过合理的设计和布线、滤波器和隔离器的应用、兼容性测试和认证以及教育和培训等解决方案,我们能够有效地解决电磁兼容性问题,确保设备间互不干扰,同时减少对环境的影响。
然而,要想真正解决电磁兼容性问题,仍然需要不断地研究和创新。
随着新技术和新设备的不断涌现,我们需要不断提高自身的能力和知识,以更好地应对电磁兼容性的挑战,并为未来的科技发展做出贡献。
电磁兼容解决方案引言概述:电磁兼容(Electromagnetic Compatibility,EMC)是指在电磁环境中,各种电子设备能够在不相互干扰的情况下正常工作的能力。
在现代社会中,电子设备的广泛应用使得电磁兼容问题愈发凸显,因此寻找有效的电磁兼容解决方案显得尤为重要。
一、电磁兼容问题的产生原因及影响1.1 电磁辐射:电子设备在工作时会产生电磁辐射,可能干扰其他设备的正常工作。
1.2 电磁感应:电子设备受到外部电磁场的影响,导致设备内部出现干扰。
1.3 设备设计不合理:设备内部电路设计不合理,导致电磁干扰无法有效抑制。
二、电磁兼容解决方案2.1 电磁隔离:通过设计屏蔽罩或隔离间隔等方式,将电子设备与外部电磁场隔离开来。
2.2 滤波器应用:在电子设备的电源输入端或信号输入端添加滤波器,以减少电磁干扰。
2.3 地线设计:合理设计设备的地线布局,减少地线回路的电磁干扰。
三、电磁兼容测试与认证3.1 辐射测试:通过辐射测试检测设备的电磁辐射水平,确保在规定范围内。
3.2 抗扰度测试:通过抗扰度测试检测设备对外部电磁场的抗干扰能力。
3.3 电磁兼容认证:通过相关机构的认证,证明设备符合电磁兼容标准。
四、电磁兼容管理与维护4.1 电磁兼容规范:建立企业内部的电磁兼容管理规范,确保设备设计和生产符合相关标准。
4.2 定期检测:定期对设备进行电磁兼容测试,及时发现并解决潜在问题。
4.3 电磁兼容培训:对相关人员进行电磁兼容知识培训,提高员工的电磁兼容意识。
五、电磁兼容未来发展趋势5.1 智能化解决方案:随着物联网和人工智能的发展,电磁兼容解决方案将更加智能化。
5.2 绿色环保:未来的电磁兼容解决方案将更加注重环保和节能。
5.3 国际合作:电磁兼容问题是全球性的,未来将更多地进行国际合作,共同解决电磁兼容难题。
综上所述,电磁兼容解决方案是保障电子设备正常工作的重要保障,只有不断创新和完善解决方案,才能更好地应对电磁兼容问题,推动电子设备行业的发展。
电磁兼容整改措施
电磁兼容整改措施是指针对电磁兼容性问题,采取的一系列措施来解决和预防电磁干扰和抗干扰能力不足的问题。
以下是一些常见的电磁兼容整改措施:
1. 设备屏蔽:通过在设备外壳内部添加金属屏蔽层,阻挡电磁波的传播,减少干扰源对周围环境的干扰。
2. 地线设计:合理设计和布置设备的地线,确保设备的接地电阻低,减少电磁波的回流和干扰。
3. 电源滤波器:在电源输入端添加滤波器,可以过滤电源中的高频噪声,减少电源对设备的干扰。
4. 信号线屏蔽:对于容易受到干扰的信号线,可以采用屏蔽线材或者在信号线上添加屏蔽层,减少外界电磁波的干扰。
5. 设备间隔离:对于容易相互干扰的设备,可以通过增加设备之间的间隔或者隔离屏蔽来减少干扰。
6. 接地和屏蔽检测:对设备的接地和屏蔽进行定期检测,确保其良好的接地和屏蔽性能。
7. 电磁兼容测试:在设备设计和制造过程中,进行电磁兼容测试,确保设备符合相关的电磁兼容性标准和要求。
8. 电磁兼容培训:对工作人员进行电磁兼容知识的培训,提高其对电磁兼容问题的认识和解决能力。
以上是一些常见的电磁兼容整改措施,具体的整改措施需要根据实际情况进行制定和实施。
电力系统中的电磁兼容性问题与对策实习报告随着科技的发展,电力系统在我们的生活中扮演着越来越重要的角色。
电力系统的运行也带来了一些问题,其中之一就是电磁兼容性问题。
本文将对电力系统中的电磁兼容性问题进行详细的分析,并提出相应的对策。
一、1.1 电力系统简介电力系统是指通过发电、输电、配电和用电等环节,将能源转换成电能并按需分配给用户的系统。
电力系统的主要组成部分包括发电机、变压器、开关设备、电缆等。
在电力系统中,各种设备和部件都会产生电磁场,这些电磁场可能会对其他设备和系统产生干扰,从而导致电磁兼容性问题。
二、2.1 电磁兼容性问题的定义电磁兼容性(Electromagnetic Compatibility,简称EMC)是指在一个电磁环境中,各种设备和系统能够相互正常工作,不产生干扰和损害的能力。
简单来说,就是指一个设备或系统在电磁环境中不受其他设备或系统的干扰。
三、3.1 电力系统中的电磁兼容性问题表现电力系统中的电磁兼容性问题主要表现为以下几个方面:1. 电压波动:发电机产生的电压波动可能会影响到输电线路和配电设备的正常工作。
2. 谐波污染:变压器和开关设备在运行过程中会产生谐波,这些谐波会对其他设备和系统产生干扰。
3. 辐射干扰:电力系统中的各种设备和部件都会产生电磁辐射,这些辐射可能会对其他设备和系统产生干扰。
4. 其他干扰:如雷击、感应电压等问题也可能影响到电力系统的电磁兼容性。
四、3.2 电力系统中的电磁兼容性问题原因分析电力系统中的电磁兼容性问题产生的原因主要有以下几点:1. 设计缺陷:部分电力设备和系统在设计时没有充分考虑电磁兼容性问题,导致在使用过程中出现干扰。
2. 材料和工艺问题:部分电力设备和系统的材料和工艺可能存在缺陷,导致其电磁特性不佳。
3. 环境因素:电力系统的工作环境可能会对其电磁兼容性产生影响,如温度、湿度、海拔等因素。
五、4.1 电力系统中的电磁兼容性问题对策针对电力系统中的电磁兼容性问题,我们可以采取以下对策:1. 提高设计质量:在设计电力设备和系统时,应充分考虑电磁兼容性问题,采用合适的材料和工艺,降低干扰的可能性。
常见电磁兼容(EMC)问题及解决办法通讯类电子产品不光包括以上三项:RE,CE,ESD,还有Surge--浪涌(雷击,打雷)医疗器械最容易出现的问题是:ESD--静电,EFT--瞬态脉冲抗干扰,CS--传导抗干扰,RS--辐射抗干扰。
针对于北方干燥地区,产品的ESD--静电要求要很高。
针对于像四川和一些西南多雷地区,EFT 防雷要求要很高。
如何提高电子产品的抗干扰能力和电磁兼容性:1、下面的一些系统要特别注意抗电磁干扰:(1)微控制器时钟频率特别高,总线周期特别快的系统。
(2)系统含有大功率,大电流驱动电路,如产生火花的继电器,大电流开关等。
(3)含微弱模拟信号电路以及高精度A/D 变换电路的系统。
2、为增加系统的抗电磁干扰能力采取如下措施:(1)选用频率低的微控制器:选用外时钟频率低的微控制器可以有效降低噪声和提高系统的抗干扰能力。
同样频率的方波和正弦波,方波中的高频成份比正弦波多得多。
虽然方波的高频成份的波的幅度,比基波小,但频率越高越容易发射出成为噪声源,微控制器产生的最有影响的高频噪声大约是时钟频率的3 倍。
(2)减小信号传输中的畸变微控制器主要采用高速CMOS 技术制造。
信号输入端静态输入电流在1mA 左右,输入电容10PF 左右,输入阻抗相当高,高速CMOS 电路的输出端都有相当的带载能力,即相当大的输出值,将一个门的输出端通过一段很长线引到输入阻抗相当高的输入端,反射问题就很严重,它会引起信号畸变,增加系统噪声。
当Tpd> Tr 时,就成了一个传输线问题,必须考虑信号反射,阻抗匹配等问题。
信号在印制板上的延迟时间与引线的特性阻抗有关,即与印制线路板材料的介电常数有关。
可以粗略地认为,信号在印制板引线的传输速度,约为光速的1/3 到1/2 之间。
微控制器构成的系统中常用逻辑电话元件的Tr(标准延迟时间)为3 到18ns之间。
在印制线路板上,信号通过一个7W 的电阻和一段25cm 长的引线,线上延迟时间大致在。
电磁兼容性测试中的常见问题与解决方案
电磁兼容性测试是在电子设备开发和生产过程中必不可少的一项测试工作,它
旨在保证设备在电磁环境中能够正常工作而不会受到外部电磁干扰或产生电磁辐射。
然而,在进行电磁兼容性测试时常常会遇到一些常见问题,下面将针对这些问题提出解决方案。
首先,一个常见的问题是测试设备设置不正确,包括测试仪器参数错误、连接
线路不良等。
解决这一问题的关键是在测试前对设备进行仔细的校准和调试,确保测试仪器的参数正确设定,检查连接线路的接地是否良好,确保测试环境符合要求。
其次,测试过程中遇到的干扰问题也比较常见,可能来自于外部电磁场、设备
本身的电磁辐射等。
在这种情况下,可以通过优化测试环境,增加屏蔽设备或移动干扰源来减少干扰。
另外,对测试设备和被测设备进行合适的布局也是减少干扰的有效方式。
另外,测试结果不符合标准要求也是电磁兼容性测试中常见的问题。
这可能是
由于设备设计不佳、线路布局不当、电磁屏蔽效果差等原因导致。
为解决这一问题,需要对设备进行整体重新设计或优化,调整线路布局,增加电磁屏蔽措施等,以确保设备符合电磁兼容性标准。
此外,一些不可预见的问题也可能在测试过程中出现,如设备损坏、仪器故障等。
在这种情况下,需要及时处理故障设备,重新进行测试,确保测试结果准确可靠。
总的来说,电磁兼容性测试中的常见问题有很多,但通过合理的策略和措施是
可以解决的。
关键在于提前做好准备工作,细心调试测试设备,优化测试环境,并及时处理测试过程中出现的问题。
只有这样才能保证测试结果的准确性和可靠性,为设备的正常工作提供保障。
电磁兼容解决方案一、背景介绍电磁兼容(Electromagnetic Compatibility,EMC)是指各种电子设备在同一电磁环境下能够共存并正常工作的能力。
随着现代电子设备的广泛应用,电磁干扰问题日益突出,对电磁兼容性的要求也越来越高。
为了解决电磁兼容性问题,制定一套标准化的解决方案是非常必要的。
二、问题描述在电磁兼容性问题中,主要存在以下几个方面的问题:1. 电磁辐射干扰:电子设备产生的电磁辐射干扰会对周围的电子设备和通信系统造成干扰,影响其正常工作。
2. 电磁感应干扰:电子设备对外部电磁场的感应会导致设备内部的干扰,影响设备的性能和可靠性。
3. 电磁耐受性问题:电子设备对外部电磁场的耐受能力不足,容易受到干扰而发生故障。
三、解决方案为了解决电磁兼容性问题,可以采取以下几个方面的措施:1. 设计合理的电磁屏蔽结构:通过合理设计电子设备的外壳和内部结构,减少电磁辐射和感应干扰。
可以采用金属屏蔽罩、屏蔽隔间等方式来实现电磁屏蔽。
2. 优化电路布局和地线设计:合理布局电路板上的元器件和信号线,减少电磁辐射和感应干扰。
地线的设计也非常重要,要保证地线的连续性和低阻抗。
3. 使用滤波器和抑制器:在电子设备的输入和输出端口加装滤波器和抑制器,可以有效地减少电磁干扰的传导和辐射。
4. 选择合适的元器件和材料:选择具有良好抗干扰性能的元器件和材料,能够减少电磁辐射和感应干扰。
5. 进行电磁兼容性测试和评估:在产品开发的各个阶段进行电磁兼容性测试和评估,及时发现和解决问题,确保产品的兼容性。
四、实施步骤1. 制定电磁兼容性测试计划:根据产品的特点和要求,制定电磁兼容性测试的内容和方法。
包括辐射测试、传导测试、敏感度测试等。
2. 进行电磁兼容性设计分析:对产品的电路、布局、接地等进行分析,找出可能存在的电磁兼容性问题,并提出相应的改进措施。
3. 进行电磁兼容性仿真分析:利用电磁仿真软件对产品进行仿真分析,预测和评估产品的电磁兼容性能。
电磁兼容性电路设计中的电磁兼容性问题及解决方案随着现代电子技术的不断发展,电子产品的种类和数量也越来越多,因此电磁兼容性(EMC)的问题也日益突出。
在电子电路设计过程中,如何避免电磁兼容性问题,成为了工程师们需要解决的重要难题。
本文将讨论电磁兼容性电路设计中的问题及解决方案。
一、电磁兼容性问题电磁兼容性问题是指电子设备在使用时,由于电路之间的相互干扰,导致设备发生性能异常或无法正常工作的情况。
主要表现为以下三个方面:1.电磁辐射干扰:当电子设备中的电路产生高频信号时,会产生电磁辐射,对周围的电子设备产生干扰。
2.电磁感应干扰:当电子设备中的电路变化时,会产生电磁感应,对周围的电子设备产生干扰。
3.电磁耦合干扰:当不同电路之间存在容许电流时,这些电流可能会干扰到其他电路,导致设备发生异常情况。
二、电磁兼容性解决方案为了解决电磁兼容性问题,在电路设计中需要注意以下几点:1.合理地布局和连接电子器件,尽可能地减小电路长度,降低信号的传输和串扰。
2.尽量选择低噪声,低干扰的器件,如带有光电隔离的元器件等。
3.合理地设计信号和电源线路,尽可能地减小信号传输路径和电源喇叭阻抗的变化。
4.采用良好的地线连接和接地技术,使电路的接地独立于其他电路,降低电磁辐射和反射干扰。
5.利用电缆屏蔽技术和滤波技术,降低电磁辐射干扰和电磁耦合干扰。
6.在设计中加入合适的衰减器和物理屏蔽,降低电磁辐射干扰和电磁耦合干扰。
7.进行模拟和数字电路分离和预测分析。
综上所述,电磁兼容性问题是电子电路设计中需要解决的重要难题。
在设计过程中,需要合理布局并连接电子器件,选择低噪声,低干扰的器件,合理设计信号和电源线路,采用良好的地线连接和接地技术,并利用电缆屏蔽技术和滤波技术降低干扰,以确保电路的正常运行。
如何顺利通过电磁兼容试验―认证检测中常见的电磁兼容问题与对策1.概述1.1 什么时候需要电磁兼容整改及对策对一个电子、电气产品来说,在设计阶段就应该考虑其电磁兼容性,这样可以将产品在生产阶段出现电磁兼容问题的可能性减少到一个较低的程度。
但其是否满足要求,最终要通过电磁兼容测试检验其电磁兼容标准的符合性。
由于电磁兼容的复杂性,即使对一个电磁兼容设计问题考虑得比较周全得产品,在设计制造过程中,难免出现一些电磁干扰的因素,造成最终电磁兼容测试不合格。
在电磁兼容测试中,这种情况还是比较常见的。
当然,对产品定型前的电磁兼容测试不合格的问题,我们完全可以遵循正常的电磁兼容设计思路,按照电磁兼容设计规范法和系统法,针对产品存在的电磁兼容问题重新进行设计。
从源头上解决存在的电磁兼容隐患。
这属于电磁兼容设计范畴。
而目前国内电子、电气产品比较普遍存在的情况是:产品在进行电磁兼容型式试验时,产品设计已经定型,产品外壳已经开模,PCB板已经设计生产,部件板卡已经加工,甚至产品已经生产出来等着出货放行。
对此类产品存在的电磁兼容问题,只能采取“出现什么问题,解决什么问题”的问题解决法,以对产品的最小改动使其达到电磁兼容要求。
这就属于电磁兼容整改对策的范畴,这是我们这次课程需要探讨的问题。
1.2 常见的电磁兼容整改措施对常见的电磁兼容问题,我们通过综合采用以下几个方面的整改措施,一般可以解决大部分的问题:可以在屏蔽体的装配面处涂导电胶,或者在装配面处加导电衬垫,甚至采用导电金属胶带进行补救。
导电衬垫可以是编织的金属丝线、硬度较低易于塑型的软金属(铜、铅等)、包装金属层的橡胶、导电橡胶或者是梳状簧片接触指状物等。
在不影响性能的前提下,适当调整设备电缆走向和排列,做到不同类型的电缆相互隔离。
改变普通的小信号或高频信号电缆为带屏蔽的电缆,改变普通的大电流信号或数据传输信号电缆为对称绞线电缆。
加强接地的机械性能,降低接地电阻。
同时对于设备整体要有单独的低阻抗接地。
在设备电源输入线上加装或串联电源滤波器。
在可能的情况下,对重要器件进行屏蔽、隔离处理,如加装接地良好的金属隔离板或小的屏蔽罩等。
在各器件电源输入端并联小电容,以旁路电源带来的高频干扰。
下面,我们分别就电子、电器产品在传导发射、辐射发射、谐波电流、静电放电、电快速脉冲、浪涌等电磁兼容测试项目试验过程中较常出项的问题及解决方案和补救措施与大家共同探讨。
我们根据各项目的特点,将这些内容分为三大类分别进行讨论:电磁骚扰发射类:传导发射、辐射发射谐波电流类瞬态脉冲抗扰度类:静电放电、电快速脉冲、浪涌冲击2.电磁骚扰发射测试常见问题对策及整改措施认证检测中常见电磁兼容问题与对策》中以AV和IT类产品为例加以详细探讨,在这儿仅进行一些提纲性介绍,不再深入展开探讨。
2.1 电子、电气产品内的主要电磁骚扰源设备开关电源的开关回路:骚扰源主频几十kHz到百余kHz,高次谐波可延伸到数十MHz。
设备直流电源的整流回路:工频整流噪声频率上限可延伸到数百kHz;高频整流噪声频率上限可延伸到数十MHz。
电动设备直流电机的电刷噪声:噪声频率上限可延伸到数百MHz。
电动设备交流电机的运行噪声:高次谐波可延伸到数十MHz。
变频调速电路的骚扰发射:骚扰源频率从几十kHz到几十MHz设备运行状态切换的开关噪声:噪声频率上限可延伸到数百MHz。
智能控制设备的晶振及数字电路电磁骚扰:骚扰源主频几十kHz到几十MHz,高次谐波可延伸到数百MHz。
微波设备的微波泄漏:骚扰源主频数GHz。
电磁感应加热设备的电磁骚扰发射:骚扰源主频几十kHz,高次谐波可延伸到数十MHz。
电视电声接收设备的高频调谐回路的本振及其谐波:骚扰源主频数十MHz到数百MHz,高次谐波可延伸到数GHz。
信息技术设备的及各类自动控制设备数字处理电路:骚扰源主频数十MHz到数百MHz,高次谐波可延伸到数GHz。
2.2 骚扰源定位2.2.1 根据测量曲线定位:依据:超标骚扰频率范围、超标骚扰频域分布、窄带骚扰还是宽带骚扰等根据被测设备工作方式和内部结构定位:有没有使用标准不建议使用的半波整流和对称/非对称电源调整电路?内部结构中电路板布局是否合理?内部电缆走线是否合理?内部滤波器(滤波电路)安装是否合理?内部电路接地和搭接方式是否合理?机箱屏蔽是否满足对应产品的需求?2.2.2 根据被测设备组成和功能定位:设备内部有否二次电源,其工作方式?设备内是否有驱动电机,电机类型?设备内是否有变频调速电路?设备内是否有数码控制或智能控制电路?是否使用晶振?设备内是否存在程控的继电器或开关电路?设备正常工作是否利用电磁波或微波?设备内是否存在工作中的无线收发电路?2.2.3 根据功能模块工作情况进行故障定位:若设备的各个模块可以暂停和恢复工作,可以通过逐个暂停这些模块的工作来判断骚扰来源。
若模块不可以独立暂停和恢复工作,可以通过与设备其它功能模块一起组合进行暂停和恢复工作,从而判断骚扰的大概来源。
若模块不可以独立暂停和恢复工作,可以通过与其它设备的合格功能模块一起组合进行暂停和恢复工作,从而判断骚扰的大概来源。
对怀疑骚扰超标的模块,可以用置换的方式来进行骚扰判定。
2.3 电子、电气产品连续传导发射超标问题及对策家电类产品连续传导骚扰标称测量频率范围148.5kHz-30MHz(实际为150kHz-30MHz)。
测量分别在电源端子及负载端子和附加端子上进行。
连续传导骚扰的主要来源:开关电源的开关频率及谐波骚扰、电源整流回路的整流噪声、交流电机的运行噪声、直流电机的电刷噪声、电磁感应加热设备的电磁骚扰、智能控制设备的晶振及数字电路电磁骚扰等当我们通过骚扰定位方式找到超标点的骚扰来源后,即可采用相对应的骚扰抑制措施。
(针对故障定位及传导骚扰来源分别展开说明)对一般的电源端连续传导骚扰可以通过以下的电路加以抑制:图1:交流电源滤波网络对于负载端子和附加端子的传导骚扰可以通过以下的电路加以抑制无论是对电源端子、负载端子和附加端子采取抑制措施,若使用独立的滤波器时,需注意其安装方式。
2.4电子、电气产品断续传导发射超标问题及对策家电类产品断续传导骚扰标称测量频率范围148.5kHz-30MHz (实际为150kHz-30MHz )。
测量在电源端子上进行,喀呖声测量的频率点为:150kHz 、500kHz 、1.4MHz 、30MHz断续传导骚扰的主要来源:恒温控制器具,程序自动的机器和其他电气控制或操作的器具的开关操作会产生断续骚扰。
此类操作一般通过继电器和程控电子/机械开关等实现。
此类骚扰一般由继电器、开关的触点抖动及非纯阻负载通断所产生的电涌冲击形成。
可采用相对应的骚扰抑制措施主要针对以上两个方面进行。
2.5 电子、电气产品辐射骚扰超标问题及对策电子、电气产品辐射骚扰场强测量频率范围30MHz-1000MHz 。
测量一般在开阔场或半电波暗室中进行。
辐射骚扰的主要骚扰来源:开关电源的开关频率及谐波骚扰交流电机的运行噪声、直流电机的电刷噪声电磁感应设备的电磁骚扰智能控制设备的晶振及数字电路电磁骚扰等当我们通过骚扰定位方式找到辐射骚扰超标点的骚扰源后,即可采用相对应的骚扰源抑制措施。
(针对故障定位及骚扰来源分别展开说明)一般来说,首先抑制骚扰源,这可以通过优化电路设计、电路结构和排版,加强滤波和正确的接地来达到。
其次是要切断耦合途径,这可以通过正确的机壳屏蔽和传输线滤波达到。
图2:直流输出滤波网络D :正确安装 C :错误安装 B :错误安装 A :错误安装 图3:滤波器的安装方法3.谐波电流测试常见问题对策及整改措施对于由交流市电供电的电子、电气产品,谐波电流是一个很重要的电磁兼容测量项目。
在低压市电网络使用的电子电气设备,其供电电压是正弦波,但其电流波形未必是正弦波,可能有或多或少的畸变。
大量的此类设备应用,会造成电网电压波形畸变,使电网电能质量下降。
图4:高压整流电路及对应的畸变电流波形一个周期函数可以分解为傅立叶级数,表示为多级正弦函数的和式,即可把周期信号当作是正弦函数的基波与高次谐波的合成。
所以,我们可以将设备的畸变电流波形分解为基波和高次谐波,通过特定的仪器测量高次谐波含量,就可以分析出设备电流波形畸变的程度。
这些高次谐波电流分量我们简称为谐波电流。
图6:畸变电流波形的傅立叶展开示意图当电网中存在过量的谐波电流,不仅会使发电机的效率降低,严重时还会造成发电机和电网设备的损坏,同时还会影响电网用户设备的正常工作,比如计算机运算出错,电视机画面翻滚。
正是出于保护共用电网电能质量,保障电网和用户设备的正常进行,IEC提出了谐波电流限值标准。
谐波电流测试不适用于由非市电的低压交、直流和电池供电的电子、电气产品。
3.1测量标准介绍下面以GB17625.1标准为例,对谐波电流的测量作一个简要介绍。
标准名称:GB17625.1-2003 idt IEC61000-3-2:2001 《电磁兼容限值谐波电流发射限值(设备每相输入电流≤16A)》GB17625.1-2003是众多电子电器产品认证检验的一个重要依据标准。
该标准测量和限制的就是由低压市电供电的电子、电气产品(设备每相输入电流≤16A)在使用时其供电电流波形畸变的程度。
GB17625.1-2003标准是通过限制设备电流的高次谐波分量的大小来限制设备电流波形的畸变的。
GB17625.1考虑到第40次谐波电流含量。
3.1.1标准的适用范围该标准只对接入频率为50Hz/60Hz、相电压为220V/230V/240V的低压供电系统且每相输入电流不大于16A的设备提出谐波电流限值要求。
该标准是一个通用电磁兼容标准。
适合于本标准的产品类别较多,如家用电器、电动工具、电气照明设备、信息技术设备、影音设备等等。
3.1.2设备的分类分类是按照谐波电流限值不同而进行的。
A类:平衡的三相设备;家用电器,不包括列入D类的设备;工具,不包括便携式工具;白炽灯调光器;音频设备;以及除以下几类设备外的所有其他设备。
B类:便携式工具;不属于专用设备的电弧焊设备C类:照明设备D类:有功功率不大于600W下列设备:个人计算机和个人计算机显示器;电视接收机。
B类、C类和D类设备定义比较简单,A类的区分比较复杂。
3.1.3谐波电流限值下列类型设备的限值在该标准中未作规定:额定功率75W及以下的设备,照明设备除外(将来该值可能从75W减小到50W);总额定功率大于1kW的专用设备;额定功率不大于200W的对称控制加热元件;额定功率不大于1kW的白炽灯独立调光器。
(通常有生产厂家利用此条的限制项来达到免于进行谐波电流限制的目的)3.1.3.1 A类设备的谐波电流限值A类设备的谐波电流限值见标准相应表格,限值是有效值,单位为安培。
