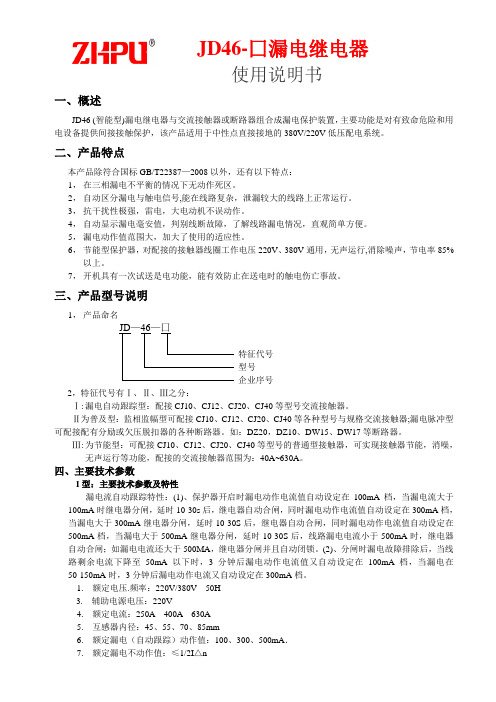

JD46-囗漏电继电器使用说明书一、概述JD46 (智能型)漏电继电器与交流接触器或断路器组合成漏电保护装置，主要功能是对有致命危险和用电设备提供间接接触保护，该产品适用于中性点直接接地的380V/220V低压配电系统。
二、产品特点本产品除符合国标GB/T22387—2008以外，还有以下特点：1，在三相漏电不平衡的情况下无动作死区。
2，自动区分漏电与触电信号,能在线路复杂，泄漏较大的线路上正常运行。
3，抗干扰性极强，雷电，大电动机不误动作。
4，自动显示漏电毫安值，判别线断故障，了解线路漏电情况，直观简单方便。
5，漏电动作值范围大，加大了使用的适应性。
6，节能型保护器，对配接的接触器线圈工作电压220V、380V通用，无声运行,消除噪声，节电率85%以上。
7，开机具有一次试送是电功能，能有效防止在送电时的触电伤亡事故。
三、产品型号说明1，产品命名特征代号型号企业序号2，特征代号有Ⅰ、Ⅱ、Ⅲ之分：Ⅰ:漏电自动跟踪型：配接CJ10、CJ12、CJ20、CJ40等型号交流接触器。
Ⅱ为普及型：监相监幅型可配接CJ10、CJ12、CJ20、CJ40等各种型号与规格交流接触器;漏电脉冲型可配接配有分励或欠压脱扣器的各种断路器。
如：DZ20，DZ10、DW15、DW17等断路器。
Ⅲ:为节能型：可配接CJ10、CJ12、CJ20、CJ40等型号的普通型接触器，可实现接触器节能，消噪，无声运行等功能，配接的交流接触器范围为：40A~630A。
四、主要技术参数I型：主要技术参数及特性漏电流自动跟踪特性：(1)、保护器开启时漏电动作电流值自动设定在100mA档，当漏电流大于100mA时继电器分闸，延时10-30s后，继电器自动合闸，同时漏电动作电流值自动设定在300mA档，当漏电大于300mA继电器分闸，延时10-30S后，继电器自动合闸，同时漏电动作电流值自动设定在500mA档，当漏电大于500mA继电器分闸，延时10-30S后，线路漏电电流小于500mA时，继电器自动合闸；如漏电电流还大于500MA，继电器分闸并且自动闭锁。

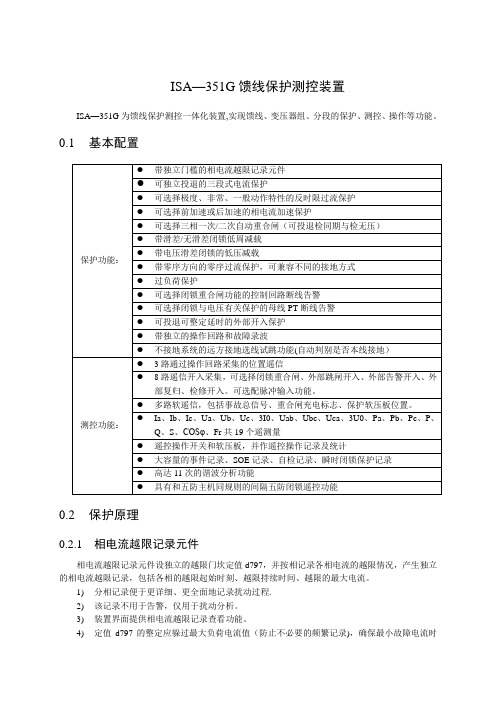

ISA—351G馈线保护测控装置ISA—351G为馈线保护测控一体化装置,实现馈线、变压器组、分段的保护、测控、操作等功能。
0.1基本配置保护功能：●带独立门槛的相电流越限记录元件●可独立投退的三段式电流保护●可选择极度、非常、一般动作特性的反时限过流保护●可选择前加速或后加速的相电流加速保护●可选择三相一次/二次自动重合闸（可投退检同期与检无压）●带滑差/无滑差闭锁低周减载●带电压滑差闭锁的低压减载●带零序方向的零序过流保护，可兼容不同的接地方式●过负荷保护●可选择闭锁重合闸功能的控制回路断线告警●可选择闭锁与电压有关保护的母线PT断线告警●可投退可整定延时的外部开入保护●带独立的操作回路和故障录波●不接地系统的远方接地选线试跳功能(自动判别是否本线接地）测控功能：●3路通过操作回路采集的位置遥信●8路遥信开入采集，可选择闭锁重合闸、外部跳闸开入、外部告警开入、外部复归、检修开入。
可选配脉冲输入功能。
●多路软遥信，包括事故总信号、重合闸充电标志、保护软压板位置。
●Ia、Ib、Ic、Ua、Ub、Uc、3I0、Uab、Ubc、Uca、3U0、Pa、Pb、Pc、P、Q、S、COSφ、Fr共19个遥测量●遥控操作开关和软压板，并作遥控操作记录及统计●大容量的事件记录、SOE记录、自检记录、瞬时闭锁保护记录●高达11次的谐波分析功能●具有和五防主机同规则的间隔五防闭锁遥控功能0.2保护原理0.2.1相电流越限记录元件相电流越限记录元件设独立的越限门坎定值d797，并按相记录各相电流的越限情况，产生独立的相电流越限记录，包括各相的越限起始时刻、越限持续时间、越限的最大电流。
1)分相记录便于更详细、更全面地记录扰动过程.2)该记录不用于告警，仅用于扰动分析。
3)装置界面提供相电流越限记录查看功能。
4)定值d797的整定应躲过最大负荷电流值（防止不必要的频繁记录)，确保最小故障电流时有足够的灵敏度，一般整定比过流保护的电流定值略低即可。
矿用隔爆兼本质安全型永磁机构高压真空配电装置使用说明书1.产品用途和功能本配电装置适用于具有爆炸性危险气体（甲烷混合物）的煤矿井下，对额定电压l0kV 或6 kV ，额定频率50Hz ，额定电流50A ～1250A 的三相交流中性点不直接接地的供电系统中作为电能的接受和分配，电机及其它电气设备的起动、控制和保护的开关设备，其隔爆性能和电气性能符合国家标准和行业标准要求。
产品以PLC 为控制和保护的核心，具备过载、短路、漏电、绝缘监视、过电压、欠电压等保护功能。
2. 型号、防爆型式及执行标准 2.1型号永磁机构 额定工作电压（k V ） 额定工作电流（A ）高压隔爆兼本质安全型配电装置2.2 防爆型式矿用隔爆型，隔爆标志为“Exd[ib]IMb ”。
2.3 执行标准 GB 3836-2010 ;JB8739-1998；3.技术参数 3.1 基本参数3.1.1 额定短路开断电流：12.5kA ； 3.1.2 额定峰值耐受电流：31.5kA ； 3.1.3 额定短路持续时间：2s ；3.1.4 配电装置的短路开断和关合电流次数：“分-180s-合分-180s-合分”2次，分6次，合分4次 .3.2 配用高压永磁断路器参数：■分闸时间：≤100ms;■平均分闸速度： 0.8-1.2 m/s;■平均合闸速度：0.6ms-1.0 m/s;■触头开距：9士1mm;■超行程：3+1mm ；■主回路电阻≤800μΩ■合闸时触头弹跳时间：≤3.5ms；■触头合闸及分闸不同期性：≤2 ms■绝缘水平：按JB8739-1998第5.2.2条表2系列I规定进行.4．产品的工作条件●海拔高度不超过2000米；●环境温度0℃～+40℃；●空气相对湿度不大于95%（+25℃）；●在无强烈震动和冲击振动的地方；●与垂直面的安装倾斜度不超过15°；●含有沼气和煤尘的空气中，但无足以腐蚀金属和破坏绝缘的气体和蒸气；●无滴水或水浸的地方；●污染等级：3级；●安装类别：Ⅲ类。
乾龙电器乾 龙Q L L1系列剩余电流动作断路器（数显式漏电断路器）使用说明书For personal use only in study and research; not for commercial useFor personal use only in study and research; not for commercial use公司通过ISO9001国际质量体系认证杭州乾龙电器有限公司HANGZHOU QIANLONG ELECTRONIC DEVICE CO.,LTD尊敬的用户:欢迎您选用本公司产品，使用前请仔细阅读本说明书，以免误操作。
如有不明可来电询问，我们一定竭诚为您服务！服务电话：8安全提示：“告警”功能启用，就是剩余电流动作保护功能退出，此功能须经供电管理部门批准后方可使用。
一体式配电剩余电流综合保护装置——QLL1剩余电流动作断路器●集过载、短路、缺相欠压、剩余电流（漏电）、断零等保护及自动重合闸于一体。
●采用微处理器智能化数字编程控制电路，所有功能均由模块化子程序完成。
●自动显示实时剩余电流值、实时剩余电流最大相序、故障漏电跳闸相序及显示跳闸时剩余电流值。
●自动跟踪线路剩余电流，自动调升或降低动作值档位。
●既有自动分合机构亦有手动分合机构，可自由转换两种操作。
●显示累计跳闸次数和闭锁次数。
1、概述：QLL1系列剩余电流动作断路器的设计思路来源于市场，来源于用户，来源于农网改造第一线，是本公司近年为适应我国农村安全用电实际环境而研制开发的专利产品，使用简便、经济实用，为国内首创。
2002年由国家经贸委授予“国家重点产品”证书，2003年由浙江省科协等单位授予“浙江省优秀科技产品”证书。
QLL1系列剩余电流动作断路器即剩余电流综合保护器（以下简称漏电断路器）是集剩余电流继电器、空气断路器及交流接触器的功能于一体的多功能漏电断路器。
适用于三相四线中性点直接接地的低压电网，用来对人身触电危险提供间接接触保护，也可对线路或用电设备的接地故障、过电流、短路、欠电压及缺相和断零等进行保护。
HYP1210微机电容器保护装置使用说明书ＵＳＥＲＧＵＩＤＥ®ZHEJIANG HUAYI ELECTRIC POWER AUTOMATION CO.，LTD ®ZHEJIANG HUAYI ELECTRIC POWER AUTOMA TION CO.，LTD目录1.适用范围 (4)2.装置功能及保护原理简述 (4)2.1 电气参数测量 (4)2.2 延时速断保护 (4)2.3 定时限过流保护 (4)2.4中性点不平衡电流保护（适用于电容器组双Y形接线） (4)2.5零序电压保护(开口三角电压,适用于单组电容器) (4)2.6过电压保护 (4)2.7低电压保护 (4)2.8 PT断线报警 (5)2.9定值错误报警 (5)2.10装置故障报警 (5)3、技术参数 (5)4.按键功能及操作方法 (6)4.1按键功能 (6)4.1.1“▼”搜索键与功能键 (6)4.1.2“◄►”显示、进入修改状态及移动、修改键 (6)4.1.3“▲”修改、操作键 (6)4.1.4“■信号复归”键 (6)4.2输入密码的方法: (6)4.3搜索方法(适用于定点显示和进入定值区的显示): (6)4.4密码种类 (6)5.数码管的显示种类 (6)5.1 数码管显示说明 (6)5.2几种显示列表 (6)5.2.1循环显示（供运行人员使用） (7)5.2.2定点显示 (7)5.2.3定值区的显示(输入密码1111) (7)5.2.4有报警或预告时的显示: (8)6.调试大纲(适用于调试人员及维护人员) (9)6.1查看、输入或修改保护定值: (9)6.2开关量的检查 (9)6.3保护继电器的出口检查 (9)6.4模拟量输入检查及精度检查 (9)6.4.1电流校准 (9)6.4.2电压校准 (9)6.4.3不平衡电流校准 (9)6.6保护试验 (10)6.6.1延时速断与定时限过流保护测试 (10)6.6.2过电压保护测试 (10)6.6.3低电压保护测试 (10)®ZHEJIANG HUAYI ELECTRIC POWER AUTOMA TION CO.，LTD®ZHEJIANG HUAYI ELECTRIC POWER AUTOMA TION CO.，LTD 36.6.4不平衡电流保护测试 (10)6.6.5零序电压保护测试 (10)6.6.6保护动作时间测试 (10)6.6.7 PT回路断线报警 (10)7.机箱结构及端子图 (11)7.1装置组成 (11)7.1机箱结构图与说明 (11)7.2安装与开孔图 (12)7.3装置端子图 (12)8.运行人员注意事项及要求 (13)9.检修及维护 (14)附录1：HYP1210微机电容器保护装置原理图 (1)附录2：HYP1210微机电容器保护装置原理接线图 (2)1.适用范围HYP1210微机电容器保护装置适用于6－66KV 中性点不接地系统，作为电容器的成套保护和监视报警装置，适用于高低压开关柜、箱式变电站等使用电容补偿的场合。
ZGML-KZ/KC型调匝/调容式自动跟踪消弧补偿及选线装置技术说明书第三版（51SMJ3）河北旭辉电气股份有限公司二00五年八月目录一、前言 (2)1．中性点不同接地方式的比较及存在的问题 (2)2．解决小电流接地系统两大技术难题的途径 (3)3．消弧线圈并联中电阻选线方式 (4)二、ZGML-K系列自动跟踪消弧补偿及选线装置结构及工作原理 (4)1．型号说明 (4)2．成套装置的结构组成 (5)3．性能特点 (7)4．正常运行中系统接地电容电流的测量 (7)5．调容式消弧线圈工作原理 (9)6．单相接地选线原理 (10)7．接地变压器 (12)8．阻尼电阻箱 (13)9．消弧线圈的补偿方式 (14)三、ZGML-K系列自动跟踪消弧补偿及选线成套装置的技术指标 (14)四、ZGML-K系列自动跟踪消弧补偿及选线成套装置在系统中的应用 (15)1．单母线系统 (15)2．双母线或单母线分段系统 (16)五、产品规格及安装方式 (17)1．接地变压器产品规格及外形尺寸 (17)2．消弧线圈产品规格及外形尺寸 (19)3．控制屏组合 (23)4．成套装置的安装方式 (23)六、设备选型及订货注意事项 (23)1．消弧线圈容量的选取 (23)2．接地变压器容量的选取 (24)3．订货注意事项 (24)七、产品品质保证及服务措施 (24)一、前言1．中性点不同接地方式的比较及存在的问题：在我国城市电网及厂矿企业的供电系统中，大部分为小电流接地系统（即中性点不接地或经消弧线圈接地系统）。
近年来，也有部分单位采用中性点经小电阻接地方式。
两种接地方式具有不同的特点。
A、中性点经小电阻接地方式：中性点经小电阻接地方式中，一般接地电阻阻值较小，在系统单相接地时，控制流过接地点电流100－500A左右，故障发生时，流过接地点的电流启动零序保护动作，迅速切除故障线路。
其优点是：（1）、系统单相接地时，健全相暂态电压不升高或升幅较小，因而对设备绝缘等级要求较低，其耐压水平可以按相电压来选择。
变压器中性点保护安装说明书 西安华伏特电器有限公司 1 变压器中性点保护装置 安装说明书
西安华伏特电器有限公司 变压器中性点保护安装说明书 西安华伏特电器有限公司
2 目 录 一、公司简介 ................................................ 3 二、产品说明 ................................................ 4 （一）、产品用途 .......................................... 4 （二）、产品特点 .......................................... 4 （三）、产品型号说明 ....................................... 4 （四）、技术数据 .......................................... 5 （五）、使用条件 .......................................... 6 （六）、使用须知 .......................................... 6 （七）、产品外形图......................................... 8 （八）、产品验收 .......................................... 9 （九）、运输及储运........................................ 10 （十）、安装注意事项 ...................................... 10 变压器中性点保护安装说明书 西安华伏特电器有限公司
3 一、公司简介
西安华伏特电器有限公司是国内专业生产变压器中性点保护装置、金属氧化物避雷器等产品生产厂家，公司位于国家级西安高新技术开发区，主要从事高压电器产品的研发、制造、技术服务和销售。 公司自成立以来，一直与国家绝缘子避雷器质量监督检验中心和国家高压电器质量监督检验中心保持着密切的合作关系，集十多年的生产经验，形成了具有国内先进水平避雷器和中性点保护装置生产线，拥有技术熟练的员工队伍，工艺装备完善，生产、检测设备齐全。公司在不断追求企业运作机制日臻完善的同时，积极宣贯ISO 9000族标准，严格依据ISO 9001标准建立了质量管理和质量保证体系，得到了有效运行，取得了由中国北京天一质量体系认证中心颁发的ISO9001质量体系认证证书。 多年来，本公司一直为全国各大开关厂家、电容器厂家和电力、石油化工系统配套服务，部分产品还配套出口，挂网运行良好，产品质量稳定，至今无一例质量事故报告，深受用户好评和信赖。公司努力贯彻“销售为用户着想，售后为用户服务，以竭诚服务取信于用户，在业务中增进友谊”的宗旨，真诚希望与各界朋友及新老用户友好合作，共同追求卓越。 变压器中性点保护安装说明书 西安华伏特电器有限公司
4 二、产品说明
（一）、产品用途 HFT-ZJB型中性点接地保护装置专用于110KV及以上电力变压器中性点，以实现变压器中性点接地运行或不接地运行两种的运行方式,避免由于系统故障引起变压器中性点电压升高对变压器的侵害。
（二）、产品特点 严格按照DL/T620-1997《交流电气装置的过电压保护和绝缘配合》、GB311.1-1997《高压输变电设备的绝缘要求》等国家及行业标准的有关规定进行设计、制造。 HFT-ZJB型变压器中性点保护装置是由隔离开关、氧化锌避雷器、放电间隙、和电流互感器合理的组成，具有体积小、便于安装、各单元设备具有独立性的特点。避雷器每年必须做预防性实验，因其是保护设备的产品，产品寿命有不确定性，独立结构有利于测试及更换，间隙采用球型放电间隙的方式，比惯用的棒形放电间隙放电电压准确率高，分散性小，特性稳定。间隙的技术参数及放电距离在工厂完成调试，在现场只需进行测试微调。
（三）、产品型号说明 HFT—ZJB— HFT—华伏特 ZJB—变压器中性点保护装置 变压器中性点保护安装说明书 西安华伏特电器有限公司 5 —隔离开关的选型 —变压器额定电压
（四）、技术数据 技术参数 产品型号 HFT-ZJB-110 变压器额定电压 KV 110 变压器中性点 耐受电压 8/20 us雷电冲击耐压 KV（峰值） 250 1min工频耐压 KV（有效值） 95
隔离开关 型号 GW13-72.5 额定电流 A 630、1250
操作机构 CJ6电动机构
氧化锌避雷器
型号 Y1.5W-72/186 YH1.5W-72/186 额定电压 KV（有效值） 72 持续运行电压 KV（有效值） 58 8/20 us雷电冲击电流残压不大于 KV（峰值） ≮186 变压器中性点保护安装说明书 西安华伏特电器有限公司 6 直流1mA参考电压不小于 KV 103
放电间隙 型式 球形间隙 工频放电电压 KV(有效值)±10% 83
电流互感器 型号 LZZW-12（户外用） 变比 200/5 二次保护级及容量 10P15/10P15 15VA/15VA 重量 不大于 kg 350
（五）、使用条件 1.适用于户内、外。 2. 环境温度：不低于－40℃，不高于＋40℃；相对湿度：不大于95％（25℃）。 海拔高度不超过3000m，超出3000m可根据实际情况特制。 3.地震烈度7度及以下地区；最大风速不超过35m/S。 4.电网频率：58～62HZ（60HZ系统）、48～52HZ（50HZ系统）。 5.安装场所的空气中不应含化学腐蚀气体和蒸气，无爆炸性尘埃。
（六）、使用须知 1.定货时应告知变压器额定电压，电流互感器变比，隔离开关额定电流、操作机构形式，氧化锌避雷器额定电压等参数。 变压器中性点保护安装说明书 西安华伏特电器有限公司 7 2.电流互感器二次侧设0.5/10P两个次级。供测量、保护使用。不用时应将其短路。 3.与变压器中性点的连接由用户决定。 变压器中性点保护安装说明书 西安华伏特电器有限公司
8 （七）、产品外形图
避雷器绝缘子
支架
球间隙GW13隔离开关
CJ6操作机构 变压器中性点保护安装说明书 西安华伏特电器有限公司
9 （八）、产品验收
外观检查完成后，解开避雷器与间隙连接母线排，打开隔离开关。进行以下参数性能测试： 1.氧化锌避雷器测试： a.直流1mA参考电压试验： 在避雷器两端施加直流电压（直流电压的脉动部分不大于±1.5％），当通过避雷器的电流为1mA时，测量加在避雷器上的直流电压值，该电压应不得小于技术数据表中的规定值。 b.泄露电流试验： 在避雷器两端施加0.75倍直流1mA参考电压，测出流过避雷器的漏电流，该电流值应不大于50μA。 2.隔离开关机械操作和机械特性试验： 对隔离开关进行10次分、合闸空载操作，每次都应达到合闸位置和分闸位置且整个过程中隔离开关各部分无损害。 3.放电间隙测试： 工频放电电压试验： 在试验变压器边串联一块10A及以上的电流表。在间隙的进线端子与接地端子N之间施加工频电压，试验时施加到放电间隙的电压应从零开始，在高压侧能准确读数的条件下，迅速升压到间隙放电为止（观察电流表，当电流发生突变时，表明间隙放电，此刻的电压值为工频放电电压值）。每次放电后，应在0.2秒内切断工频电源。每连续两次试验时间间隔不小于10S，测量次数为3次，每次所测的放电电压值应符合技术数据表中规变压器中性点保护安装说明书 西安华伏特电器有限公司 10 定。 注：如果工频放电电压值超出范围，可对间隙进行微调。在上述试验过程中无沿面放电、闪络现象，参数符合要求即为合格。 4、试验完毕，恢复试验前拆开的避雷器和间隙的连接母线排。
（九）、运输及储运 1HFT-ZJB-110中性点接地保护装置装箱运输。 2.运输中应防雨、轻放、向上直立、防碰。 3.存放时应保持直立状态，存放地点环境温度在-40℃－40℃范围内，不允许有易燃易爆性气体及化学物质。
（十）、安装注意事项 1.设备在吊装过程，必须利用底座进行吊装，吊绳捆绑位置需保证产品的平衡，方可起吊，防止损坏设备。 2.安装计数器时，注意计数器的表面方向一定朝外，然后再把计数器用螺栓固定在T型架子上。 3.隔离开关的安装可参考附件《GW13系列中性点隔离开关的安装说明书》进行（见附件1）。 4.隔离开关在配用电动机操作机构时，应严格按照《CJ6电动机构安装使用说明书》进行安装（见附件2）。 注：隔离开关和操作机构应配合安装，特别是电动机构连接时电动机的方向与隔离开关位置应处于一致。而且在安装连接后不通电的情况下，应试验隔离开关和操作机构的机械配合情况。禁止盲目连接通电，
