摆闸使用说明书(中性版)

翼闸、摆闸安装说明书1．材料准备:1）14芯线2.5-3米。

（可根据需要减少芯数） 2）M12地脚螺钉。

3）工具： M5内六角螺钉扳手、M12螺丝钉扳手、小一字螺丝刀 2．本闸机定义：左位（主）主机副机左向右向右位（主）零位（主）左位（副）右位（副）零位（副）右电眼（收）备用电眼（收）防夹电眼（收）左电眼（收）右电眼（发）备用电眼（发）防夹电眼（发）左电眼（发）3． 摆杆的装配方法: （请按编号一一对应安装摆杆）图4 图54：闸机的固定：1）根据具体的系统组成、使用现场以及所选用的机型，确定各闸机的安装位置。

2）按安装示意图要求、确定安装孔位，在安装位置处预埋4个M12的地脚螺钉或4个M12的膨胀螺钉。

①. 把摆杆装入主机（按编号）②.紧固螺丝钉.注：1.人面对主机，左手边进入为左向，右手边进入为右向。

2.左向开闸，对应的限位开关定义为左位；右向开闸，对应的限位开关定义为右位。

3．如使用单机，就仅使用主机。

（无连机线） ③.紧固螺丝钉.3）固定闸机时，请先将闸机摆放整齐，检测电眼是否对准（通电后，未挡住电眼的情况下，不报警表示正常）。

1 安装尺寸（单位：mm ）：立 式桥 式5．请按接线图，将闸机连机线按序号一一对应连接：12345678101112914芯连机线131412345678101112913141234567810111291314123456781011129主机转接板副机转接板红黑红黑副电机转接头副电机转接头注：连机线的芯数可按需要减少。

(每个头的定义可参考副机连接板接线图)6．请先正确连接电源线，再正确连接蓄电池，闸机正常工作。

（上电后闸机会自动运行到关闭状态，因此此时请不要站在闸门运行的范围内）（请按一下控制板上左开键或右开键，打开闸门，行人通过，闸门关闭，检查闸机工作是否正常。

）电源AC 220V-+蓄电池COM V+黑线白线红线+—控制板(此线厂商已接好)27．本闸机使用说明：1）.闸机处于关闭状态，非法闯入闸机报警。

电动摆闸使用说明书单位名称：重庆轩莱科技有限公司地址：传真：邮箱网址一、产品介绍1、设备简介智能摆闸是经过多年精心开发、研制、生产的智能化通道管理设备，是主要针对人员通道进行智能管理的高科技产品。

该设备将机械、电子、微处理器控制及各种身份识别技术有机地融为一体，通过选配各种身份识别系统设备和采用性能可靠的安全保护装置、报警装置、方向指示、以及扩展友好的LED计数显示界面，协调实现对通道智能化控制与管理等。

智能摆闸能方便兼容IC卡、ID卡、条码卡、指纹等读卡识别设备的使用，为出入人员提供文明、有序的通行方式，有效管理人员进出。

可广泛应用于车站、码头、地铁、工厂、大厦、智能小区、宾馆、会所、企事业单位等需要对通道实现智能化管理的场合。

2、功能及特点2.1标准产品功能特点：1）具有故障自检和报警提示功能，方便用户维护及使用；2)通过主控板上的内置小按盘，可编程设备的运行状态；3)防夹、防碰伤功能，在摆臂复位的过程中遇阻时，在规定的时间内电机自动停止工作，默认延时后再次复位（直到复位为止），且力度很小(≤2Kg)；4）防冲功能，在没有接收到开闸信号时，摆臂自动锁死；5）摆臂同步可调（针对双摆情况）；6)具有自动复位功能，开闸后，在规定的时间内未通行时，系统将自动取消用户的此次通行的权限；7）可自由调节常开或常闭，以满足不同场地的要求；8）可与多种读卡设备相挂接，接收继电器开关信号工作；9）单向、双向摆功能，可单向或双向控制人员进出；10）可直接通过管理计算机实现远程控制与管理；11）延时自动复位，系统默认为开启后10秒（可调）自动复位；12）断电摆臂自动摆开、上电自动闭合，符合消防要求。

2.2可扩展功能：1）声、光报警功能，含非法闯入报警，防夹报警等；2）计数功能；3）红外复位功能；4）机箱加长，摆臂加长等。

3、标准技术参数◇机箱材料：国产标准304号不锈钢◇机箱尺寸：桥式机箱1200长*280宽*1000高（MM）（标准）立柱机箱主柱直径：168mm、附杆直径：88mm、附杆与主体宽度：＞摆杆长高度：1050mm◇摆臂长： 500-900mm（伸出机壳长度）◇摆臂传动角度：180度◇摆动方向：单向或双向◇工作电压： AC220 ±10% V/50 ±10% HZ◇驱动电机： 12V 直流有刷电机◇输入接口：导通信号◇通信接口： RS485标准距离≤1200米◇通行速度： 40人/分钟（常开），25-30人/分钟（常闭）◇闸门开、关时间： 1秒◇上电后进入通行状态所需时间： 3秒◇出现故障后的自动复位时间：10秒◇工作环境：室内、室外（阴棚）◇温度：-10℃—— 50℃相对湿度：≤90%，不凝露二、安装说明1、土建安装：全岛，并在闸机底座中部预埋铺设220V3X1.5mm2单相电源线。

DS-K3B501SC系列摆闸用户手册法律声明版权所有©杭州海康威视数字技术股份有限公司2021。

保留一切权利。

本手册的任何部分，包括文字、图片、图形等均归属于杭州海康威视数字技术股份有限公司或其关联公司（以下简称“海康威视”）。

未经书面许可，任何单位或个人不得以任何方式摘录、复制、翻译、修改本手册的全部或部分。

除非另有约定，海康威视不对本手册提供任何明示或默示的声明或保证。

关于本产品本手册描述的产品仅供中国大陆地区销售和使用。

本产品只能在购买地所在国家或地区享受售后服务及维保方案。

关于本手册本手册仅作为相关产品的指导说明，可能与实际产品存在差异，请以实物为准。

因产品版本升级或其他需要，海康威视可能对本手册进行更新，如您需要最新版手册，请您登录海康威视官网查阅（）。

海康威视建议您在专业人员的指导下使用本手册。

商标声明●为海康威视的注册商标。

●本手册涉及的其他商标由其所有人各自拥有。

责任声明●在法律允许的最大范围内，本手册以及所描述的产品（包含其硬件、软件、固件等）均“按照现状”提供，可能存在瑕疵或错误。

海康威视不提供任何形式的明示或默示保证，包括但不限于适销性、质量满意度、适合特定目的等保证；亦不对使用本手册或使用海康威视产品导致的任何特殊、附带、偶然或间接的损害进行赔偿，包括但不限于商业利润损失、系统故障、数据或文档丢失产生的损失。

●您知悉互联网的开放性特点，您将产品接入互联网可能存在网络攻击、黑客攻击、病毒感染等风险，海康威视不对因此造成的产品工作异常、信息泄露等问题承担责任，但海康威视将及时为您提供产品相关技术支持。

●使用本产品时，请您严格遵循适用的法律法规，避免侵犯第三方权利，包括但不限于公开权、知识产权、数据权利或其他隐私权。

您亦不得将本产品用于大规模杀伤性武器、生化武器、核爆炸或任何不安全的核能利用或侵犯人权的用途。

●如本手册内容与适用的法律相冲突，则以法律规定为准。

数据安全声明●您在使用产品的过程中，将收集、存储与使用个人数据。

摆闸参数说明产品概述：◆斜面圆柱桥式摆闸，箱体宽度较小，节省空间，美观大方。

◆外壳框架采用优质不锈钢制造，内部构件全部经过防锈防腐处理，经久耐用；整机运作平稳，静音，低功耗，节能环保。

◆闸摆随嵌在箱体中的轴摆动，无须手动推摆；闸摆开闭的速度和延时时间可调。

◆通过10对以上军工级高性能红外探测器，可以精确地实现防尾随、检测非法通行、防夹防碰伤和方向判别等功能。

◆在低温环境下，可根据客户要求在设备内部定制安装恒温系统。

◆提供人机界面交互的免费控制软件和开发包协议，方便控制与调试，扩展性强。

◆默认由两台单机芯组成一组单通道，也可定制为两台单机芯和若干台双机芯组成一组多通道。

功能描述：◆自动归位功能：常开或常闭模式下，通行过程结束后，闸摆自动回归到拦阻零位。

◆自动复位功能：（可选远程手动复位模式）（1）合法通行信号给予后，在规定通行时间（可调）内无人通行，系统会自动将闸摆恢复拦阻零位，取消此次通行，且不进行计数。

（2）系统异常或非法通行，导致闸摆没有归于拦阻零位，超过规定时间（可调）后系统自动将闸摆恢复拦阻零位。

◆断电开闸功能：采用独创的业内领先的机械结构，无须配置UPS电源，断电时系统会自动将闸摆解锁，可手动推摆成敞开状态，方便疏散人群，符合消防要求。

◆防非法闯入功能：受控通行时没有给予合法通行信号或禁止通行时，强行推摆将被视为非法闯入，系统会自动报警并确保闸摆上锁。

◆防反向闯入功能：某一方向的通行过程结束之前，行人从相反方向进入通道将被视为反向闯入，系统会自动报警并确保闸摆上锁停止动作。

◆防反转通行功能：在通行过程中，闸摆已经摆动一定角度时，强力反向拉动闸摆将被视为反转通行，系统会自动报警并确保闸摆上锁停止动作。

◆防尾随通行功能：红外探测器检测行人通行状况，检测到尾随现象后系统会自动报警并确保闸摆上锁停止动作；尾随最小识别距离小于20mm，居世界领先水平。

◆上电自检功能：设备在上电或重启时，会自动检测功能是否正常，发现异常会报警提示。

摆闸使用说明书深圳嘉讯通电脑技术有限公司机芯如图，摆闸机芯主要由电机、主轴、限位块、限位开关、光电开关驱动板组成。

光电开关主轴驱动板限位开关限位块光电开关停止位限位1限位2主轴下端与电机联接，上端与限位块联接；限位开关的四个轴承触点与限位块一一接触，限位块每一层都有对应的限位开关。

如图，从上往下，与第一层对应是限位开关X ，第二层为限位开关A ，第三层是限位开关B ，第四层是限位开关C 。

当限位开关活动到X1、X2、X3等最大半径位置时，处于闭合状态；当活动到A 、B 、C 等最小半径位置时，限位开关处于断开状态。

摆闸处于关闭状态时，限位开关B 断开（轴承触点落在图中B 位置），其余三个限位开关都闭合（触点落在最大半径位置上，分布在右图所示直线上）。

当摆闸接收到开闸信号后，电机开始旋转（以逆时针计），限位开关X 开始由X1位置过渡到直线L 所示区域，并且由闭合转为断开，其余三个也作出相应的变化。

当到达X2所示位置时，限位开关X 闭合，C 断开，摆闸驱动板接收到些信号时，电机停止转动；当最后一对光电开关检测到行人已经通过时（或在默认时间内未检测到行人的通过信号，），电机开始反转，直到初始状态。

X1X3X2X1X2X3 ABCBL限位块机芯示意图驱动板联机网口G 1G 2G N D A L A R M 12V I R 5G N D X A B C G N DG N D I R 412V G N D 12V G N D I R 212V G N D I R 112V C O M K 2K 1R E D A C 220V电源输入地N 1L 1地W V U变压器马达公共出向进向红线黄线白线报警信号输出1#开闸信号输入主板调节电机速度旋钮地反向正向公共非法信号输入红灯信号输出 2#绿灯信号输出 1#绿灯信号输出公共端C O U N T 消防信号输出2#开闸信号输入公共端C O M A U X A L M 公共端I R 31#红外信号输入2#红外信号输入3#红外信号输入4#红外信号输入5#红外信号输入A L M K 1K 2A U M I R 1I R 2I R 3I R 4I R 5A 左B 中C 右加速空气开关接地绿灯1#绿灯2#公共端红灯开闸1#开闸2#公共端手动非法公共端红外1#红外3#红外5＃红外-红外+左向限位公共端加速限位中间限位右向限位加速限位左向限位中间限位右向限位公共端摆闸联动网线水晶头压法:如上图所示：1＃绿灯信号输出：用于联接LED指示灯（位于箱体上盖），当刷合法卡时，有绿色箭头指示。

目录1．设备简介 (1)1.1简述 (1)1.2功能特点 (1)1.3主要技术参数 (2)2．产品外形尺寸 (3)2.1设备外形尺寸 (3)3.1通道闸机械系统 (8)3. 2通道闸电控系统 (8)3.3系统工作原理 (8)４.设备安装与调试 (10)4.1设备安装 (10)4.2设备功能调试 (11)5．通道闸常见故障处理及日常维护 (18)6．设备操作说明 (19)7．常见故障及分析 (20)1．设备简介1.1简述通道闸是我公司经过多年研制、生产的智能化通道管理设备。

该设备将机械、电子、微处理器控制及各种读写技术有机地融为一体。

通过配置各种不同的读写设备、采用性能可靠的安全保护装置和实时报警系统与方向指示界面，共同协调实现通道的智能化控制与管理。

设备外形采用不锈钢板冲压成型，造型美观大方、防锈、耐用，并且对外采用标准电气接口，能方便地将条码卡、ID卡、IC卡等读卡器集成在本设备上，为出入人员提供文明、有序的通行方式，同时又可杜绝非法人员出入；另外系统还专门设计了满足消防要求的功能，在出现紧急情况时，保证通道畅通无阻，方便人员及时疏散。

1.2功能特点1)具有零位自检功能，方便用户维护及使用；2)非法进入有报警提示功能；3）防冲功能，在没有接收到开闸信号时，伸缩挡板（摆臂）自动锁死；4）红外/机械双重防夹功能，在伸缩挡板（摆臂）复位的过程中遇阻时，在规定的时间内电机自动停止工作，且力度很小，同时发出报警信号；5）具有自动复位功能，行人读有效卡后，若在系统规定时间内未通行时，系统将自动取消行人此次通行权限；6）统一标准的对外电气接口，可与多种读卡器相挂接，并可通过管理计算机实现远程控制与管理；7）整个系统运行平稳、噪音小；1.3主要技术参数1)电源电压：AC220±10% V、50HZ2)驱动电机：直流电机24V/40W3)工作环境温度：-15O C - 60 O C4)相对湿度：相对湿度≤90%、不凝露5)输入接口：12V电平信号或脉宽＞100ms的12V脉冲信号驱动电流＞10mA6)通信接口：RS232通讯,7)通信距离：≤10米8)通道宽：翼闸600mm 摆闸单台杆长600-900MM9)通行速度：30人/分钟（常开模式）、20人/分钟（常闭模式）10)闸门开、关时间：翼闸0.8秒，摆闸1－2秒2．产品外形尺寸2.1设备外形尺寸桥式摆闸(1200x300x1000)3．产品结构及其工作原理3.1通道闸机械系统通道闸机械系统分为机箱和机芯两部分。

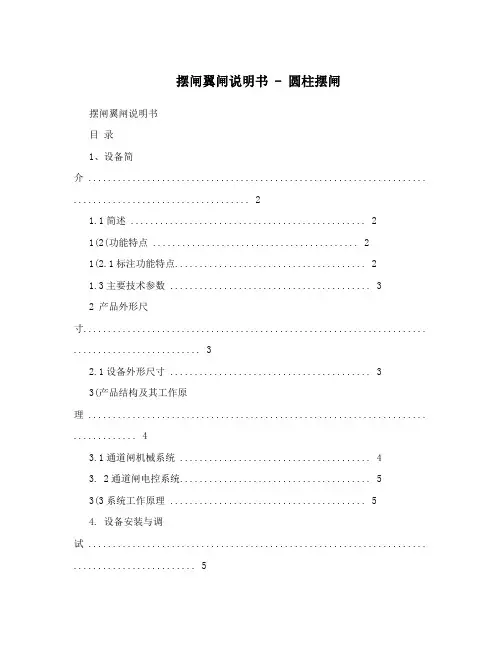

摆闸翼闸说明书 - 圆柱摆闸摆闸翼闸说明书目录1、设备简介 ..................................................................... (2)1.1简述 (2)1(2(功能特点 (2)1(2.1标注功能特点 (2)1.3主要技术参数 (3)2 产品外形尺寸...................................................................... .. (3)2.1设备外形尺寸 (3)3(产品结构及其工作原理 ..................................................................... . (4)3.1通道闸机械系统 (4)3. 2通道闸电控系统 (5)3(3系统工作原理 (5)4. 设备安装与调试 ..................................................................... . (5)4.1 设备安装 (5)4.2设备功能调试和门禁安装 (6)5.设备操作说明 ..................................................................... .............................. 7 附件一系统参数设置操作说明 ..................................................................... (7)1、通用描述 (7)2、进入和退出菜单的设定 (7)附件二、常见故障及分析 ..................................................................... ............... 9 附件摆闸翼闸接线示意图 ..................................................................... .. (12)1摆闸翼闸说明书1、设备简介1.1简述欢迎使用本公司通道闸系统，希望此说明书在安装机器时给您带来方便。

同方锐安科技有限公司摆闸说明书适用于TF-DF410系列产品产品中心2013/9/26目录1.概述 (2)2.产品介绍 (2)3.功能特点 (3)4.配置与安装 (4)4.1配置说明 (4)4.2安装与布线 (5)4.3内外部接线 (6)5.系统说明 (9)5.1系统原理说明 (9)5.2主控制器使用说明 (10)5.3红外线安装示意图 (17)5.4电机驱动器使用说明 (18)5.5方向指示灯说明 (21)5.6其他相关部件说明 (23)6.使用注意事项 (23)7.维护保养 (23)1.概述同方TF-DF410S系列摆闸对人流顺序通过通道能够进行有效的管理和控制，由机箱、机芯、读写模块、主控模块、电机驱动模块、红外对射、报警、编码器、语音等部分组成。

同时，结合相关智能控制系统可以实现门禁、考勤及收费等功能，主要应用于人员出入口需要进行控制的地方，如各种关口、地铁、车站、码头、会所、宾馆等地的人流管理，博物馆、体育馆、俱乐部、公园、各种娱乐场所等处的身份识别及自动收费管理，公司、厂矿、职工食堂的身份识别、考勤与收费的管理，超级商场、会员超市的智能管理等。

本产品根据需要可以使用各种智能卡，如ID卡、M1卡、CPU卡等。

2.产品介绍图2-1 TF-DF410S-1室外摆闸图2-2 TF-DF410S-2室外摆闸技术参数：产品型号：TF-DF410S-1-D(室外单机芯摆闸)；TF-DF410S-1-S(室外双机芯摆闸)；TF-DF410S-2-D(室外单机芯摆闸)；TF-DF410S-2-S(室外双机芯摆闸)；材质：有通体不锈钢、镀锌板、或多种颜色的表面喷塑技术处理，闸板为有机板、或有机板+不锈钢的组合；工作环境：室内、室外均适用；外形尺寸：标准型TF-DF410S-1（280mm*950mm*1750mm）；标准型TF-DF410S-2（280mm*950mm*1550mm）；通道宽度：600～1150mm；通行速度：20人/分钟（常规模式）；60人/分钟（常开模式）；环境温度：－30℃～＋70℃；相对湿度：≤95% 不凝露；平均无故障次数：100万次；输入电压： AC 220V±10% 50HZ；工作电压：主板DC12V；电机DC24V；输入接口：12V电平信号或脉宽>100ms的12V脉冲信号；驱动电流：100mA，支持多种信号输入；3.功能特点采用32位ARM7处理器，大大提高了系统的运行速度和稳定性；军工级元器件，可以适应恶劣的工作环境；自定义功能类型，数码管显示通道闸的各种功能及其设置的参数；编码器准确定位，攻克行业难题；多组状态指示灯，显示关键部件的工作状态；多个扩展输入、输出端口，个性化用户需求；电机控制器采用直流无刷电机，运行平顺稳定；电机控制器使用电位器和拨码开关完美组合，平滑调速；电机在即将到位时，自动减速，缓慢停止；电机运行时受外力阻挡将自动脱杆，防止设备受损和人员受伤；闸板关到位时，外界强力撞击闸板，机械结构自动脱杆，防止设备结构受损；可选配各种读写控制器（能提供12V电平信号或脉宽>100ms的12V脉冲信号即可）；可扩展为自动身份识别系统，实现门禁、限流、考勤或收费等功能；室内、室外通用；具有统一标准的对外电气接口，可与其它读写装置对接，便于集成，并能通过计算机实现远程控制与管理；具有独特的刷卡、通行显示区，引导行人正确操作和通过；闸机可做双向±90°摆动，确保通道双向通行；拥有双通道指示窗口，便于通道状态的识别；双层多对红外保护,对人员提供充分的安全保障；支持多路开闸信号输入（开闸信号可由门禁、按钮或其它设备信号输入）；具有强行闯入报警，即当没有合法可以进入的信号时，行人强行进入闸的区域则报警；或当闸门正执行关动作的时候，闸门附近红外有信号，则报警，同时为了保护行人的安全，闸门自动打开；具有方向指示功能；可以实现语音提示和中文显示功能；可具有计数功能，即刷N次卡，可连续通行N个人后才关闸，其中N<=100（可选）；可具有反向通行报警功能，即刷卡后，行人从反方向通行，则报警（可选）；可具有跟随报警功能，即刷卡1次后，如2个人同时进入，则第2个人经过红外时报警（可选）；4.配置与安装4.1配置说明每台摆闸（通道闸）可以配置1个或2个读卡控制器，通过控制器控制开闸；也可不配置读卡控制器，而配置读卡天线（读头），通过电脑实时在线控制开闸；或者两者（读卡控制器与读头）都不用配置，利用按钮开闸。

人行道闸摆闸系列使用说明书【前言】欢迎使用本公司产品，希望此手册在您安装设备时给您带来方便。

如果您在手册中发现有任何不清楚、错误或过于冗长的地方，请及时与我公司办事处或售后服务部联系。

◆本设备只能由合格的维修人员进行安装和维修；◆在安装使用本设备前，请先仔细阅读本手册的每项内容；◆禁止在未经许可的情况下，传播本手册中的全部内容；◆本手册仅为提供有关信息，手册中部分内容可能会不经通知而更改。

【技术支持】如果您在使用本公司产品出现问题、或者您对某些功能的使用或连接方法存在疑问，并无法从本手册中获取帮助，同时为了避免因设置错误或操作不当而导致设备无法正常运行甚至硬件的损坏，使用前请先联系您所购买的经销商或本公司办事处。

本手册适用于本公司带限位板的智能摆闸系列。

目录一、产品介绍 01、设备简介 02、功能及特点 (1)3、标准技术参数 (1)二、安装说明 (2)1、土建及安装 (2)2、开闸信号及通讯接线 (3)3、注意事项 (4)三、调试说明 (4)1、检查接线 (4)2、功能调试 (4)3、通电运行 (4)四、主板系统参数设置操作说明 (4)1、通用描述 (4)2、进入和退出菜单的设定 (5)五、通讯协议 (6)1、硬件协议 (6)2、帧协议 (6)六、常见故障及分析 (7)1、基础概念 (8)2、常见故障分析 (8)七、桥式、立式摆闸（3.6主板）主电控接线图 (9)八、通讯接线图 (10)九、机芯结构图 (12)一、产品介绍1、设备简介智能摆闸是经过多年精心开发、研制、生产的智能化通道管理设备，是主要针对人员通道进行智能管理的高科技产品。

该设备将机械、电子、微处理器控制及各种身份识别技术有机地融为一体，通过选配各种身份识别系统设备和采用性能可靠的安全保护装置、报警装置、方向指示、以及扩展友好的LED计数显示界面，协调实现对通道智能化控制与管理等。

智能摆闸能方便兼容IC卡、ID卡、条码卡、指纹等读卡识别设备的使用，为出入人员提供文明、有序的通行方式，有效管理人员进出。

三辊闸，摆闸，翼闸智能通道产品技术规格说明书2017-05-16 11:47产品技术规格说明三辊闸，摆闸，翼闸智能人行通道产品技术规格说明A)规格尺寸：B）安全检测功能安全系统由起始感应探测区、安全防夹检测区和通道追踪探测区三部分组成，共包含3-5对红外感应器。

每一端的起始感应探测区由1对红外感应器组成，功能如下：当持卡人刷卡后，起始感应探测区需探测到有人进入，方可打开门翼，允许通行。

起始感应探测区一旦感应到跟随者或尾随者，立刻反馈信号给中央控制系统，启动防范功能。

当起始感应探测区探测到非法进入企图时（没有刷卡或者无效卡），启动报警及防范功能，使门体在报警的同时不启动门翼或关闭门翼（常开和常闭模式下）。

安全防夹检测区由1-3对红外感应器组成，功能如下：保护持卡人在通过门区时，不会被闭合的门翼夹到。

如果持卡人在快速通道门区中央停留，保护持卡人不被门翼夹到。

通道追踪感应区由1对红外感应器组成，功能如下：追踪被授权人员在通过安防通道时的移动。

未授权的尾随者被探测到进入通道后迅速反应以关闭门翼防止通过。

C）材质、坚固性及安全设计材质：门体采用钢结构配外部拉丝不锈钢表材。

顶板为拉丝不锈钢，还有其他多种材质可选，门翼挡板则为10MM 钢化玻璃门页。

坚固性：提供一块用于固定门体及调整水平度的安装基座，所有的线路均通过基座底部进入门体。

门体顶板及侧面的护板均可以拆卸，方便维修与保养。

使用清水或不锈钢清洗剂对门体进行不定期清洁并坚持每年必要的保养，可保持系统的良好工作状态。

产品结构抗撞击性强，并具有一定的防破坏性。

安全性：人员进入通道闸机通过传感器监测，提供四层保护措施：A、逻辑防夹:闸机传感器能对人员的通行逻辑提供十分准确的判断，能监测到人员通行位置及状态；B、钢化玻璃门翼后侧传感器能提供一个有效缓冲保护:人员非法进入通道时可以对人员防夹，保护人员通行的安全性，闸门以每秒0.5米的速度运行都不会夹伤人员；C、过流保护：由于外力原因，使闸机超过应达到的保护电流，闸机自动对通行物进行保护；D、延时保护：闸机设定一个基准的延时时间（此时间可调），保护慢速通行人员不会受对伤害。

智能道闸使用说明书..现代企业管理部门为树立良好的企业形象，对所辖小区进行规范的现代化管理，已广泛地采用电动道闸取代落后的手动路闸，对出入车辆的进行高效管制。

深圳市思沃智能科技有限公司，集多年专业从事研制车场路桥IC卡收费系统的经验及国外同类产品之优点，采用先进的单片计算机控制，从高标准、高可靠、高安全的角度出发，研制出新一代智能化电动道闸。

具有手控、遥控、防砸车自动落闸、停电自动解锁、可挂接各类电脑收费系统等功能，适合于花园别墅小区、企事业单位车辆进出管理及车场路桥收费系统等领域使用。

产品介绍主要功能:1.手动按钮可作…升‟, …降‟, 及…停‟操作2.无线遥控可作…升‟, …降‟, …停‟操作3.具有便于维护与调试的…自检模式‟4.可选配通道红绿灯及报警灯.5.可根据客户需要增加其它特殊功能电气特性:1.采用具备软件陷井与硬件看门狗的单片机控制2.采用磁感应霍尔器件进行行程控制,非接触工作,永不磨损偏移3.采用光电耦合,无触点,过零导通技术,主控制板无火花无干扰高可靠工作4.采用升降超时与电机过热保护,防止道闸非正常损坏5.采用机械行程开关,进行切电总保护6.宽范围的单相电源输入(160V—260V)适于恶劣的野外道路收费环境.7.光隔离串行通讯接口,隔离电压大于1500V,确保上位微机安全,实现抗汽车电火花等强电磁干扰的高可靠通讯机械特性:1.采用精密的连杆齿轮减速机使闸杆无冲击的快速平稳动作,并使闸杆只能在限定的九十度范围内运行,不出意外.2.采用精确的全自动跟踪平衡机构使任意位置静态力矩为零,从而最大限度地减小驱动功率和延长机体寿命3.箱体采用先进的防水结构及抗老化的室外喷塑处理,坚固耐用,永不褪色.技术指标：工作电源:AC220V/2A 200W 升降时间:1.5至6秒可选（3秒以下闸杆不能超过3米）工作温度:-20至+85摄氏度闸杆长度:1至6米可选工作湿度:5%至95% 箱体尺寸:330*280*1030安全特性：1、遇阻反弹（压力电波防砸）：闸杆在下落过程过程中，若遇到外力阻挡后，便会自动起杆，减免因失误带来的损伤。

人行通道闸机（摆闸）使用说明书V1.0.0前言符号约定在本文档中可能出现下列标识，代表的含义如下。

标识说明表示有高度潜在危险，如果不能避免，会导致人员伤亡或严重伤害。

表示有中度或低度潜在危险，如果不能避免，可能导致人员轻微或中等伤害。

表示有潜在风险，如果忽视这些文本，可能导致设备损坏、数据丢失、设备性能降低或不可预知的结果。

修订记录使用安全须知下面是关于产品的正确使用方法、为预防危险、防止财产受到损失等内容，使用设备前请仔细阅读本说明书并在使用时严格遵守，阅读后请妥善保存说明书。

●孕妇、老人、小孩请在监护下通行。

●身高不足1米的儿童请务必由成人抱起通行。

●要确保系统保护地可靠连接，以防造成人身伤害。

●有雷电时请勿使用本机，以免损坏本机。

●设备整机安装完成后，撕掉保护膜，除去安装过程中的污渍等，清洁闸机机身。

●设备整机必须定期保养，避免表面生锈、保证设备正常运行。

●表面不锈钢在某些使用场合下，需要加大保养频率，例如游泳场入口、靠近海边（一般50km以内）、工业污染严重、建筑施工现场等大气条件不好的地方。

●保养时不要用涂料稀释剂或者任何有机试剂。

使用要求●请勿随意拆卸设备。

●请勿将设备放置和安装在阳光直射的地方或发热设备附近。

●请勿将设备安装在潮湿、有灰尘或煤烟的场所。

●请保持设备的水平安装，或将设备安装在稳定场所，注意防止本产品坠落。

●请勿将液体滴到或溅到设备上，并确保设备上没有放置装满液体的物品，防止液体流入设备。

●请将设备安装在通风良好的场所，切勿堵塞设备的通风口。

●仅可在额定输入输出范围内使用设备。

●请在允许的湿度和温度范围内运输、使用和存储设备。

电源要求●请务必按照要求使用电池，否则可能导致电池起火、爆炸或燃烧的危险！●更换电池时只能使用同样类型的电池！●产品必须使用本地区推荐使用的电线组件（电源线），并在其额定规格内使用！●请务必使用设备标配的电源适配器，否则引起的人员伤害或设备损害由使用方自己承担。

防撞摆闸使用说明书一．主要功能本控制器用于翼闸，摆闸的控制，可通过参数的设置来得到不同的使用效果。

具有非法闯入报警，尾随报警，逆回处理，防夹人，自由通行设置，单人或多人通行，马达堵转保护，出通道延时等功能。

软件版本会随市场需求不断升级，功能会不断有所增加，不再另行通知客户.二．接线图三．端口定义说明：输入端口：K1：K1方向有效的刷卡（通行）信号输入接口K2：K2方向有效的刷卡（通行）信号输入接口ALM：非法刷卡（通行）信号输入接口XF: 消防信号输入接口A：【1】翼闸中：为挡板关门点定位传感器输入接口【2】摆闸中：为K1方向打开挡板定位传感器输入接口B：【1】翼闸中：为挡板开门点定位传感器输入接口【2】摆闸中：为挡板关门时定位传感器输入接口C：【1】翼闸中：为挡板开关门时减速传感器输入接口（非必需）【2】摆闸中：为K2方向打开挡板定位传感器输入接口R1: 为K1方向通道的入口红外传感器输入接口M1: 为通道中央防夹红外传感器第一路输入接口M2: 为通道中央防夹红外传感器第二路输入接口※注：M1，M2分别各接一路红外，效果更好。

如只想接一路红外，请将M1与M2短接后接一路红外，不短接将不能正常工作，请注意！！！L1：为K2方向通道的入口红外传感器输入接口输出接口绿灯1: 顶盖灯K1方向绿灯控制端口（有12V输出)绿灯2: 顶盖灯K2方向绿灯控制端口（有12V输出)红灯: 顶盖灯红灯控制端口（有12V输出)报警/侧门绿灯:报警信号输出，可设置为侧门灯的绿灯控制（有12V输出）计数器1：K1方向进入通道过人后计数信号输出(无源触点）计数器2：K２方向进入通道过人后计数信号输出(无源触点）四：设置操作第一步：长按"SET"键，直到出现“000”，第一个“0”闪烁.第二步：按“”键对当前闪烁的数字进入加操作，数字到9后自动回0，按“”键改变当前闪烁的数字位置。

以此操作输入密码“168”后，按“SET”键一下，进入设置菜单中，当前显示“F00”第三步：按“”或“”键移动菜单项，移到要修改的菜单项后，按“SET”一下，进入相应菜单参数中，按“”或“”键可修改参数，完成后，再按一次“SET”键回到菜单项中。
