这是对他人更是对自己的保障!电气布线要求及规范布线要求布线设计必须满足:强弱电线路必须分开,各线路走向分明,布线要留有余量,已备改动。
1.强电:1)线路走向要分明:2)各线缆两端应标签,标有相应的编号。
3)电控箱内走线应平行,拐弯处应呈直角。
2.弱电:1)信号线:所选用线应为三芯护套线,其颜色为褐、蓝、黑。
其中褐为v+;蓝为v-;黑为信号线。
2)控制线:所选用线应为两芯护套线,其颜色为黑、白。
其中黑为控制线;白为v+或v-。
3)24V电源线:所选用线应为两芯护套线,其颜色为褐、蓝。
其中褐为v+;蓝为v-.4)线两端应套有套管,标有相应的名称。
接线工艺1.接线要符合要求: 接头采用专用工具压制,所压之接头铜丝不得裸露在外,针型端头所压时,铜丝要与端头充分接触。
电控箱安装:电控箱布局要合理,所出示的各类表格1)接线表:所有强电部分的接线应有相应的接线表,接线表应符合准。
2)接线图:电控箱、电控柜应有相应的接线图查看文章漏电保护器的工作原理及正确安装与使用2009年05月31日 15:42漏电保护器的工作原理及正确安装与使用漏电保护器近年来得到较广泛的使用,特别是两网改造给漏电保护器开拓广阔的空间,收到不少社会效益.但如何使漏电保护器正常工作,发挥应有的作用,除提高产品质量保证可靠运行外,与被保护线的质量和漏电保护器的安装方式有很大关系。
图1是漏电保护器工作原理,正常工作时电路中除了工作电流外没有漏电流通过漏电保护器,此时流过零序互感器(检测互感器)的电流大小相等,方向相反,总和为零,互感器铁芯中感应磁通也等于零,二次绕组无输出,自动开关保持在接通状态,漏电保护器处于正常运行。
1端口:GND,地线2 端口:12V 电压正3 端口:左开信号,当3端口与2端口(12V)短接时,闸机会向左开闸,同时会有方向指示有箭头和有记数器信号给出,。
4端口:右开信号,当4端口与2端口(12V)短接时,闸机会向右开闸,同时会有方向指示有箭头和有记数器信号给出,。
5端口:GND,地线6 端口:12V 电压正7端口:左向的红外信号,是装在闸机左边红外的信号。
8端口:右向的红外信号,是装在闸机右边红外的信号。
9端口:防夹功能,当闸机打开了,如果8端口接收12V-15V电压,闸机不会关闸,只有短开信号才会关。
10端口:GND,地线11 端口:12V 电压正12端口;左限位信号,当闸机向左开时,12端口接收到信号后,电机停止转动。
13端口;右限位信号,当闸机向右开时,13端口接收到信号后,电机停止转动。
14端口:零位,给闸机通电,闸机会先找到零位,才能进入工作模式,才可以正常工作。
15端口和16端口:交流电压12V,17端口和18端口:交流电压18V 。
19端口:电机正20端口:电机负。
21端口:GND地线。
22端口:VDD,24V电压正极23端口和24端口:报警信号线,就是没有打卡就过的话和反方向过都会有信号给出来。
报警信号,25端口:VDD,24V电压正极26端口和27端口28端口:空口29端口:右计数器信号,当闸机向右开闸时,同时给出一个信号让计数器计数。
30端口:左计数器信号,当闸机向左开闸时,同时给出一个信号让计数器计数。
31端口;右方向只是信号线,当闸机打开的时候会31端口有15V电压输出,让方向指示有右箭头,当闸机关的时候就没有信号了,箭头就变叉32端口:左方向只是信号线,当闸机打开的时候会32端口有15V电压输出,让方向指示有左箭头,当闸机关的时候就没有信号了,箭头就变叉。
33端口:VDD,15V电压正。
34端口:GND,地线指示灯L10:电机左转信号灯,当电机向左转的时候L 10的灯亮L11:电话右专信号灯, 当电机向左转的时候L 11的灯亮L12:左开闸信号灯:当端口3收到一个12V正电压时,L12灯亮L13:右开闸信号灯:当端口4收到一个12V正电压时,L13灯亮L14:左红外信号灯:当端口8收到一个12V正电压时,L14灯亮L15:右红外信号灯;当端口7收到一个12V正电压时,L15灯亮L16:零位信号灯:当端口14收到一个12V正电压时,L16灯亮L9:左限位信号灯:当端口13收到一个12V正电压时,L19灯亮L17:空位L18:防夹信号灯:当端口14收到一个12V正电压时,L18灯亮,L19:右限位信号灯:当端口12收到一个12V正电压时,L19灯亮一:当L10或者L11灯亮时,电机没有转动,而打卡有通行箭头的话。

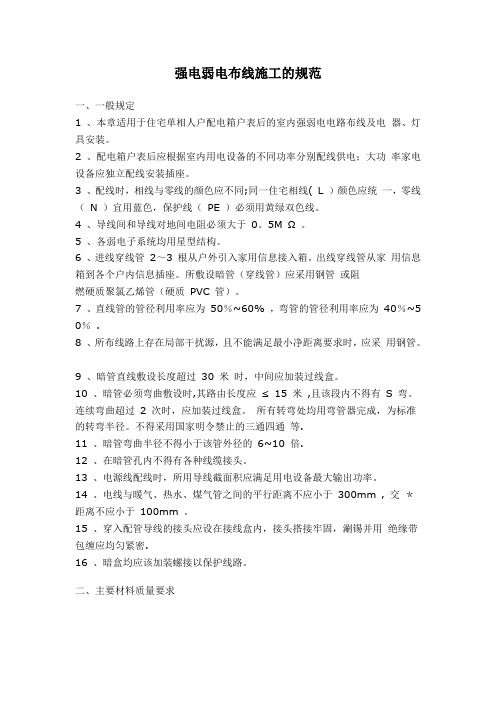

强电弱电布线施工的规范一、一般规定1 、本章适用于住宅单相人户配电箱户表后的室内强弱电电路布线及电器、灯具安装。
2 、配电箱户表后应根据室内用电设备的不同功率分别配线供电;大功率家电设备应独立配线安装插座。
3 、配线时,相线与零线的颜色应不同;同一住宅相线( L )颜色应统一,零线(N )宜用蓝色,保护线(PE )必须用黄绿双色线。
4 、导线间和导线对地间电阻必须大于0。
5M Ω 。
5 、各弱电子系统均用星型结构。
6 、进线穿线管2~3 根从户外引入家用信息接入箱。
出线穿线管从家用信息箱到各个户内信息插座。
所敷设暗管(穿线管)应采用钢管或阻燃硬质聚氯乙烯管(硬质PVC 管)。
7 、直线管的管径利用率应为50%~60% ,弯管的管径利用率应为40%~5 0% .8 、所布线路上存在局部干扰源,且不能满足最小净距离要求时,应采用钢管。
9 、暗管直线敷设长度超过30 米时,中间应加装过线盒。
10 、暗管必须弯曲敷设时,其路由长度应≤ 15 米,且该段内不得有S 弯。
连续弯曲超过2 次时,应加装过线盒。
所有转弯处均用弯管器完成,为标准的转弯半径。
不得采用国家明令禁止的三通四通等.11 、暗管弯曲半径不得小于该管外径的6~10 倍.12 、在暗管孔内不得有各种线缆接头。
13 、电源线配线时,所用导线截面积应满足用电设备最大输出功率。
14 、电线与暖气、热水、煤气管之间的平行距离不应小于300mm , 交*距离不应小于100mm 。
15 、穿入配管导线的接头应设在接线盒内,接头搭接牢固,涮锡并用绝缘带包缠应均匀紧密.16 、暗盒均应该加装螺接以保护线路。
二、主要材料质量要求1 、电器、电料的规格、型号应符合设计要求及国家现行电器产品标准的有关规定.①电源线:根据国家标准,单个电器支线、开关线用标准 1.5 平方毫米线,主线用标准2.5 平方毫米线;空调插座用 4 毫米平方线;②背景音乐线:标准 2 ×0.3 平方毫米线③环绕音响线:标准100-300 芯无氧铜④视频线:标准AV 影音共享线⑤网络线: 超五类UTP 双绞线⑥有线电视线:宽带同轴电缆2 、电器、电料的包装应完好,材料外观不应有破损,附件、备件应齐全。

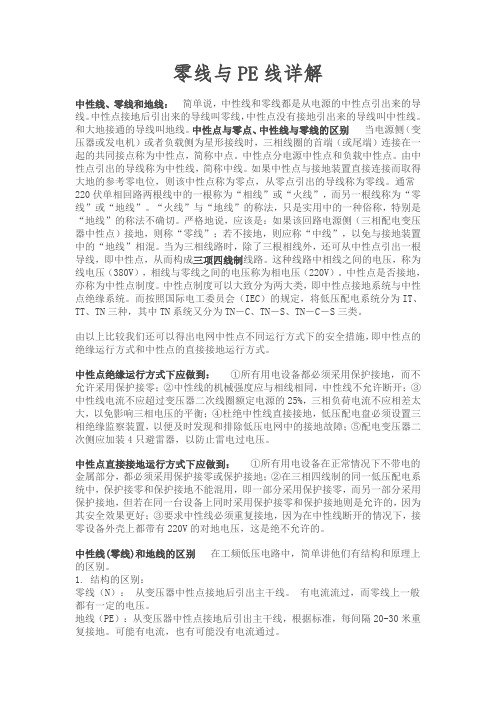

零线与PE线详解中性线、零线和地线:简单说,中性线和零线都是从电源的中性点引出来的导线。
中性点接地后引出来的导线叫零线,中性点没有接地引出来的导线叫中性线。
和大地接通的导线叫地线。
中性点与零点、中性线与零线的区别当电源侧(变压器或发电机)或者负载侧为星形接线时,三相线圈的首端(或尾端)连接在一起的共同接点称为中性点,简称中点。
中性点分电源中性点和负载中性点。
由中性点引出的导线称为中性线,简称中线。
如果中性点与接地装置直接连接而取得大地的参考零电位,则该中性点称为零点,从零点引出的导线称为零线。
通常220伏单相回路两根线中的一根称为“相线”或“火线”,而另一根线称为“零线”或“地线”。
“火线”与“地线”的称法,只是实用中的一种俗称,特别是“地线”的称法不确切。
严格地说,应该是:如果该回路电源侧(三相配电变压器中性点)接地,则称“零线”;若不接地,则应称“中线”,以免与接地装置中的“地线”相混。
当为三相线路时,除了三根相线外,还可从中性点引出一根导线,即中性点,从而构成三项四线制线路。
这种线路中相线之间的电压,称为线电压(380V),相线与零线之间的电压称为相电压(220V)。
中性点是否接地,亦称为中性点制度。
中性点制度可以大致分为两大类,即中性点接地系统与中性点绝缘系统。
而按照国际电工委员会(IEC)的规定,将低压配电系统分为IT、TT、TN三种,其中TN系统又分为TN-C、TN-S、TN-C-S三类。
由以上比较我们还可以得出电网中性点不同运行方式下的安全措施,即中性点的绝缘运行方式和中性点的直接接地运行方式。
中性点绝缘运行方式下应做到:①所有用电设备都必须采用保护接地,而不允许采用保护接零;②中性线的机械强度应与相线相同,中性线不允许断开;③中性线电流不应超过变压器二次线圈额定电源的25%,三相负荷电流不应相差太大,以免影响三相电压的平衡;④杜绝中性线直接接地,低压配电盘必须设置三相绝缘监察装置,以便及时发现和排除低压电网中的接地故障;⑤配电变压器二次侧应加装4只避雷器,以防止雷电过电压。

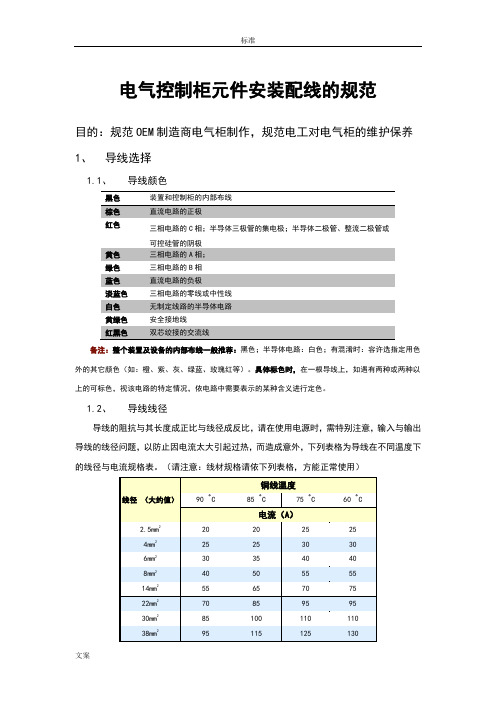

电气控制柜元件安装配线的规范目的:规范OEM制造商电气柜制作,规范电工对电气柜的维护保养1、导线选择1.1、导线颜色黑色装置和控制柜的内部布线棕色直流电路的正极红色三相电路的C相;半导体三极管的集电极;半导体二极管、整流二极管或可控硅管的阴极黄色三相电路的A相;绿色三相电路的B相蓝色直流电路的负极淡蓝色三相电路的零线或中性线白色无制定线路的半导体电路黄绿色安全接地线红黑色双芯绞接的交流线备注:整个装置及设备的内部布线一般推荐:黑色;半导体电路:白色;有混淆时:容许选指定用色外的其它颜色(如:橙、紫、灰、绿蓝、玫瑰红等)。
具体标色时,在一根导线上,如遇有两种或两种以上的可标色,视该电路的特定情况,依电路中需要表示的某种含义进行定色。
1.2、导线线径导线的阻抗与其长度成正比与线径成反比,请在使用电源时,需特别注意,输入与输出导线的线径问题,以防止因电流太大引起过热,而造成意外,下列表格为导线在不同温度下的线径与电流规格表。
(请注意:线材规格请依下列表格,方能正常使用)如果是铝线,线径要取铜线的1.5-2倍。
导线的截面积所能正常通过的电流可根据其所需要导通的电流总数进行选择,一般可按照如下顺口溜进行确定:估算口诀:二点五下乘以九,往上减一顺号走。
三十五乘三点五,双双成组减点五。
条件有变加折算,穿管八折温九折。
说明:“二点五下乘以九,往上减一顺号走”说的是2.5mm2及以下的各种截面铝芯绝缘线,其载流量约为截面数的9倍。
如2.5mm2导线,载流量为2.5×9=22.5(A)。
从4mm2及以上导线的载流量和截面数的倍数关系是顺着线号往上排,倍数逐次减l,即4×8、6×7、10×6、16×5、25×4。
“三十五乘三点五,双双成组减点五”,说的是35mm2的导线载流量为截面数的3.5倍,即35×3.5=122.5(A)。
从50mm2及以上的导线,其载流量与截面数之间的倍数关系变为两个两个线号成一组,倍数依次减0.5。
