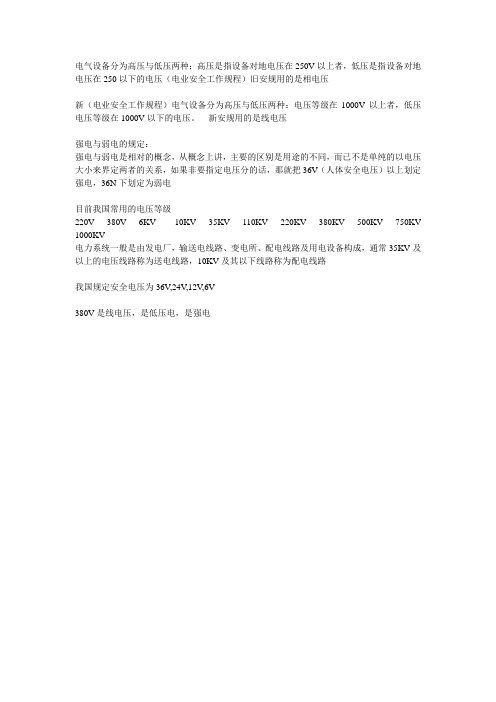

电气设备分为高压与低压两种：高压是指设备对地电压在250V以上者，低压是指设备对地电压在250以下的电压（电业安全工作规程）旧安规用的是相电压
新（电业安全工作规程）电气设备分为高压与低压两种：电压等级在1000V以上者，低压电压等级在1000V以下的电压。
新安规用的是线电压
强电与弱电的规定：
强电与弱电是相对的概念，从概念上讲，主要的区别是用途的不同，而已不是单纯的以电压大小来界定两者的关系，如果非要指定电压分的话，那就把36V（人体安全电压）以上划定强电，36N下划定为弱电
目前我国常用的电压等级
220V 380V 6KV 10KV 35KV 110KV 220KV 380KV 500KV 750KV 1000KV
电力系统一般是由发电厂，输送电线路、变电所、配电线路及用电设备构成，通常35KV及以上的电压线路称为送电线路，10KV及其以下线路称为配电线路
我国规定安全电压为36V,24V,12V,6V
380V是线电压，是低压电，是强电。
10kv绕线型电动机的启动电流倍数随着工业生产的快速发展，10kv绕线型电动机在各种工程中得到了广泛的应用。
启动电流倍数是衡量电动机启动性能的一个重要参数，它直接影响着电动机的启动过程和运行稳定性。
本文将对10kv绕线型电动机的启动电流倍数进行详细解析，以期为大家提供有益的参考。
一、10kv绕线型电动机的启动电流倍数概述10kv绕线型电动机的启动电流倍数是指电动机在启动过程中，电流瞬间升高到额定电流的几倍。
启动电流倍数越高，说明电动机的启动性能越好。
但在实际应用中，过高的启动电流倍数会导致电网电压波动，影响其他电气设备的正常运行。
因此，合理控制启动电流倍数至关重要。
二、启动电流倍数的影响因素1.电动机本身的参数：包括电动机的功率、电压、转速等。
2.启动方式：不同的启动方式对启动电流倍数有显著影响。
例如，直接启动方式的启动电流倍数通常较高，而星角启动、变频启动等方式的启动电流倍数相对较低。
3.负载情况：负载越大，启动电流倍数越高。
4.电网电压：电网电压不稳定时，启动电流倍数可能发生变化。
三、启动电流倍数在实际应用中的意义1.保护电动机：合理控制启动电流倍数可以降低电动机启动过程中的冲击，延长电动机使用寿命。
2.优化电网质量：降低启动电流倍数有利于减小电网电压波动，保证其他电气设备的正常运行。
3.提高生产效率：优化启动电流倍数可以减少电动机启动过程中的能量损耗，提高生产效率。
四、降低启动电流倍数的措施1.选择合适的启动方式：根据实际情况选择合适的启动方式，如星角启动、变频启动等，降低启动电流倍数。
2.优化电气系统设计：合理规划电气系统，减小电动机启动过程中的电压降。
3.采用补偿装置：如电容器、滤波器等，对电动机启动过程中的电流进行补偿。
4.加强电网管理：对电网进行定期维护和检修，保证电网电压稳定。
五、总结10kv绕线型电动机的启动电流倍数是一个重要的性能参数，影响着电动机的启动过程和运行稳定性。
通过分析启动电流倍数的影响因素，了解其在实际应用中的意义，并采取相应的措施降低启动电流倍数，有助于提高电动机的启动性能和运行效率。
不同电压等级放电距离电压等级是指电力系统中的电压水平，常见的电压等级有110V、220V、380V、500V、10kV、35kV、110kV、220kV、500kV等。
不同的电压等级对应着不同的电力传输距离和用途。
下面将就不同电压等级下的放电距离进行相关参考内容的介绍。
1. 低压（110V/220V/380V）在家庭和商业用途中常见的低压电压等级为110V、220V和380V。
低压电压通常用于供应家电、办公设备、照明设备等。
由于电压等级较低，因此放电距离相对较短。
根据绝缘材料、电场强度等因素的不同，放电距离一般为几毫米到几厘米。
2. 中压（500V/10kV/35kV）中压电压等级常见于工业领域和小型区域电力供应。
在变电站和工业设备中，常用的中压电压等级为500V、10kV和35kV。
相对于低压电压，中压电压的放电距离更长。
根据绝缘材料、电场强度等因素的不同，放电距离通常为几厘米到几十厘米。
3. 高压（110kV/220kV/500kV）高压电压等级主要应用于电力输送和分配系统中，包括变电站以及电网传输线路。
常见的高压电压等级为110kV、220kV和500kV。
相比低压和中压电压，高压电压具有更长的传输距离和更大的功率传输能力。
由于绝缘要求更高，高压电压的放电距离相对较长。
根据绝缘材料、电场强度等因素的不同，放电距离一般为数十厘米到数米。
需要注意的是，放电距离不仅受电压等级影响，还受到环境条件、绝缘材料和电场强度等因素的影响。
不同的绝缘材料具有不同的耐电压能力和放电特性，同时电场强度的分布也会影响放电距离的大小。
因此，在实际应用中，需要综合考虑电压等级和绝缘条件，并根据实际情况进行电压等级的选择。
总结起来，不同电压等级的放电距离范围较低压电压而言更大，一般为毫米到数米不等。
但具体的放电距离仍然需要根据绝缘材料、电场强度等因素进行综合考虑，以确保电力系统的安全和可靠运行。
电网电压等级电力系统电压等级有220/380v（0.4kv），3kv、6kv、10kv、20kv、35kv、66kv、110kv、220kv、330kv、500kv。
随着电机制造工艺的提高，10kv电动机已批量生产，所以3kv、6kv已较少使用，20kv、66kv也很少使用。
供电系统以10kv、35kv为主。
输配电系统以110kv以上为主。
发电厂发电机有6kv与10kv两种，现在以10kv为主，用户均为220/380v（0.4kv）低压系统。
根据《城市电力网规定设计规则》规定：输电网为500kv、330kv、220kv、110kv，高压配电网为110kv、66kv，中压配电网为20kv、10kv、6kv，低压配电网为0.4kv（220v/380v）。
发电厂发出6kv或10kv电，除发电厂自己用（厂用电）之外，也可以用10kv电压送给发电厂附近用户，10kv供电范围为10km、35kv 为20~50km、66kv为30~100km、110kv为50~150km、220kv为100~300km、330kv为200~600km、500kv为150~850km。
2.变配电站种类电力系统各种电压等级均通过电力变压器来转换，电压升高为升压变压器（变电站为升压站），电压降低为降压变压器（变电站为降压站）。
一种电压变为另一种电压的选用两个线圈（绕组）的双圈变压器，一种电压变为两种电压的选用三个线圈（绕组）的三圈变压器。
变电站除升压与降压之分外，还以规模大小分为枢纽站，区域站与终端站。
枢纽站电压等级一般为三个（三圈变压器），550kv/220kv/110kv。
区域站一般也有三个电压等级（三圈变压器），220kv/110kv/35kv或110kv/35kv/10kv。
终端站一般直接接到用户，大多数为两个电压等级（两圈变压器）110kv/10kv或35kv/10kv。
用户本身的变电站一般只有两个电压等级（双圈变压器）110kv/10kv、35kv/0.4kv、10kv/0.4kv，其中以10kv/0.4kv 为最多。
中央空调机组常用的配电方式。
一、几种配电方式1、放射方式在用电设备容量大，或负荷性质重要，宜采用放射式配电。
中央空调系统制冷机房的冷冻泵、冷却泵、冷却塔、制冷主机按此方式配电。
2、树干式很常见配电方式，当大部分用电设备为中小容量，又无特殊要求时，宜采用树干式配电。
3、链式适用于供电点较远、而彼此相距很近、容量很小的次要用电设备。
多联机室内机、风机盘管按此方式配电。
二、空调系统对电源要求三、空调系统室内机配电方式空调系统中，室内机、室外机均不能失电，因为失电将造成通信中断，空调监控系统出现故障，系统自动停机。
故室内机应设独立支路供电提高供电可靠性，不宜由就地配电箱供电。
为方便检修，每台室内机宜设隔离开关。
1、室内机配电(例)2、避免三相负荷不平衡3、大型冷水机组4、低压离心机组接线图（以某品牌为例，仅供参考）5、高压离心机组高压离心机组接线图6、高压启动柜成本构成：1.进线负荷开关：5％的成本2.真空断路器：30～40％的成本。
其他：综合继保、板材等占55％成本。
7、配电柜防护级别高压启动柜维护须知使用启动柜只做到室内安装，因为通常空调使用配电柜都安装在室内的。
不能让柜体淋雨、尽量避免受潮。
高低压离心组对比四、10KV离心机与380V离心机的费用比较1、投资比较1）初始投资比较在供配电设备的采购、安装和调试的投资上10KV驱动方式的投资要比380V驱动方式节省约10%；380V驱动方式比10KV驱动方式多增的设备有：变压器、隔离开关、进出线柜、电缆线路。
2）节省空间变压器室、空调机组机房。
2、运行费用三个方面：1、由于380V驱动方式中较多的变配电设备的存在，在功率传送过程中有较多的设备损耗；2、 380V驱动方式变配电设备较多，增加了维护费用；3、380V低压机组效率低，在相同负荷下耗能更多；综合以上各项，高压离心机组较低压离心机组可以节省很多的运行费用。
因此针对某些高压离心机组比低压离心机组初投资高的项目，多出的投资还可以在运行费用上收回，一般回收期不超过5年。
收稿日期:2008201217;修回日期:2008204207作者简介:邵少奇(1980— ),男,电气工程师,毕业于武汉化工学院(现武汉工程大学),现在盈德气体公司从事电控设计工作。
高压电机启动方式的特性比较和分析邵 少 奇(盈德气体公司,浙江省杭州市朝晖路203号深蓝广场写字楼26楼 310000) 摘要:简介大型高压电机的启动方式,通过采集到的空压机实际运行曲线和数据,对自藕变压器、极板可移动式水电阻和热变电阻式水电阻3种空压机电机的启动方式进行了比较和分析。
关键词:空压机;电机;启动中图分类号:TH452 文献标识码:BComparison and analysis of the start 2up modes of high 2voltage motorShao Shao 2qi(Yi ngde Gas Corporation ,26th Floor ,S henlan S quare ,203Zhaohui Road ,Hangz hou 310000,Zhejiang ,P.R.Chi na )Abstract :A brief introduction focuses on the start 2up modes of large scale high 2voltage motor.The practical operating curves and data of air compressor are collected to make comparison and analysis of three start 2up modes ,i. e.,the autotransformer mode ,the movable 2plate water -resistance mode and the thermal 2resistor water 2resistance mode.K eyw ords :Air compressor ;Motor ;Start 2up 大型空压机电机的启动方式,往往根据设计人员个人对启动方式的理解和掌握情况来确定。
三相异步电动机启动方法的选择和比较1、直接启动直接启动的优点是所需设备少，启动方式简单，成本低。
电动机直接启动的电流是正常运行的5倍左右，理论上来说，只要向电动机提供电源的线路和变压器容量大于电动机容量的5倍以上的，都可以直接启动。
这一要求对于小容量的电动机容易实现，所以小容量的电动机绝大部分都是直接启动的，不需要降压启动。
对于大容量的电动机来说，一方面是提供电源的线路和变压器容量很难满足电动机直接启动的条件，另一方面强大的启动电流冲击电网和电动机，影响电动机的使用寿命，对电网不利，所以大容量的电动机和不能直接启动的电动机都要采用降压启动。
直接启动可以用胶木开关、铁壳开关、空气开关（断路器）等实现电动机的近距离操作、点动控制，速度控制、正反转控制等，也可以用限位开关、交流接触器、时间继电器等实现电动机的远距离操作、点动控制、速度控制、正反转控制、自动控制等。
2、用自偶变压器降压启动采用自耦变压器降压启动，电动机的启动电流及启动转矩与其端电压的平方成比例降低，相同的启动电流的情况下能获得较大的启动转矩。
如启动电压降至额定电压的65％，其启动电流为全压启动电流的42％，启动转矩为全压启动转矩的42%。
自耦变压器降压启动的优点是可以直接人工操作控制，也可以用交流接触器自动控制，经久耐用，维护成本低，适合所有的空载、轻载启动异步电动机使用，在生产实践中得到广泛应用。
缺点是人工操作要配置比较贵的自偶变压器箱（自偶补偿器箱），自动控制要配置自偶变压器、交流接触器等启动设备和元件。
3、Y－△降压启动定子绕组为△连接的电动机，启动时接成Y，速度接近额定转速时转为△运行，采用这种方式启动时，每相定子绕组降低到电源电压的58％，启动电流为直接启动时的33％，启动转矩为直接启动时的33％。
启动电流小，启动转矩小。
Y－△降压启动的优点是不需要添置启动设备，有启动开关或交流接触器等控制设备就可以实现，缺点是只能用于△连接的电动机，大型异步电机不能重载启动。
10kV高压电动机起动控制有关问题分析高压电动机起动控制有关问题分析10 kV高压电动机的容量比较大时，起动时起动电流也比较大。
当变压器容量不大时，高压电动机起动过程中会引起电压波动，从而影响到变配电站其它负荷的正常供电。
因此变配电站设计时要根据供电系统与变配电站的容量、10 kV高压电动机的容量以及10 kV高压电动机供电线路的距离，考虑是否需要采用起动设备。
10 kV高压电动机的起动设备有串联电抗器与液体电阻箱等方案。
水阻起动设备为近年来推广的新产品，改变液体电阻的配方比例来改变起动限流电阻的阻值，通过电极的移动速度可实现无级调节，具有起动电流小（不大于1.3倍额定电流）、起动转矩大（接近最大转矩）、功率因数高、使用寿命长与维护简单、可消除机械冲击与起动平稳等特点。
10 kV 高压电动机起动开始时，液体电阻的电极处于最高位置，起动限流电阻值最大，开始限制电动机的起动电流。
随着电极下降，液体电阻值逐渐减小，当电极下降到最低位置时起动限流电阻值最小，起动结束，此时需要由旁路断路器将液体电阻短路掉。
水阻起动设备为成套产品，除液体电阻箱外还包括主断路器QF1与旁路断路器QF2，或真空接触器。
变配电站也需要设计10 kV高压电动机出线断路器QF。
其单线系统图见图一。
如果主断路器QF1的继电保护按照10 kV高压电动机保护来设置，变配电站出线断路器QF就可以按照线路保护来设置。
当主断路器QF1与旁路断路器QF2由10 kV高压电动机生产厂或起动设备厂供货，而不是由开关柜由开关厂统一供货时，变配电站出线断路器QF与主断路器QF1型号规格以及继电保护设置上都可能出现一些问题。
图二节省掉了主断路器QF1，直接由变配电站出线断路器QF来起动10 kV高压电动机。
变配电站出线断路器QF的继电保护按照10 kV高压电动机保护来设置。
当液体电阻与旁路断路器QF2或真空接触器，由10 kV 高压电动机生产厂或起动设备厂供货时，在保持原有利润不变的前提下，减少了一个主断路器QF1，总价格可以降低，从而可提高竞争力。
1000Rton离心机电压采用380V及10kV方
案的比较
前 言
作为离心机电压的选择方案，380V和10kV方案在业界内被广泛应用，但是，
两方案对机组的影响是显而易见的，其中包括：采用高压10kV和380V电压对机
组初投资、运行成本等方面的影响，以及一些由于采用了不同的方案而引发的、
隐形的，超出了中央空调考虑范畴，但却为配电专业必须考虑的问题的影响。本
文就选择高压10kV电机的运行方案， 从理论、数据、运行效果等方面作详细分
析。
二、理论分析
采用高压10kV (电网电压) 电机应用于大功率冷水机组，较低压380V电机运行
方案如下优点：
1. 大幅度降低电动机运行电流，增强运行安全可靠性，减少设备故障率。采用
4台1000冷吨离心冷水机组的电动机功率每台为616kW，若采用380V供电方
式， 其满载电流每台为1059A；若采用10kV供电方式，其满载电流每台为
40.2A，低压电流为高压电流的26.3倍，采用高压电机将大大降低机组的最大
启动电流，这对频繁起动的大功率电动机而言，高压启动对电网的冲击比低
压启动要小得多，其操作运行的安全可靠性增强，故障率减少。
2. 大大减少在该项目的初期设备投资、运行费用、耗电等费用。
（A）设备的初期投资和安装费用
采用10kV高压供电，可直接将电网电压供给高压电机，机组可直接电抗式
启动柜，省去星三角启动柜、低压配电柜等开关柜，而且接线电缆直径大
大减少，长度缩短， 电器施工难度简化，大大降低电器设备的安装费用(相
对于高压机组，低压机组由于增加了变压器，而变压器本身对系统而言是
一个无功负荷，将导致供电系统的功率因数变差， 因而，原则上需要增加
电力系统10kV侧的功率因数补偿装置费用)。
(B) 能耗与运行费用
冷水机组采用闭式电机驱动，配置高压电机与低压电机的冷水机组效率是
相同的，但低压电机功率因数相对较低，将增加冷水机组的实际运行费用。
同样相同容量的冷水机组，高压机组相比于低压机组的启动电流，运行满
载电流均小， 电机的发热损失等功率损耗要比低压机组要小。因此， 采
用高压电机比采用低压电机机组每年均可节省大量的运行费用。
3．符合我国现行规定的大功率电动机应采用高压驱动的技术政策。
根据中华人民共和国行业标准《民用建筑电气设计规范》JGJ/T16－2008中规
定：用电设备容量在250kW 或需用变压器容量在160kV以上者应以高压方式
供电。
4．可以利用已建成的设备用房(即：减少投入设备占用空间)，整体考虑总变配
电用房，达到变配电管理系统化、规范化、合理化。
三、数据分析
下面就两个配置方案进行数据分析见表1。
表1. 两种配置方案比较
序号 项目 380V低压方案 10kV高压方案
1
压缩机电动机
功率(台/kw)
4×616 4×616
2
压缩机电动机供电电压 380V 10kV
3
压缩机电动机满载电流(A) 4×1059 4×40.2
4
变电所主要专用供电设备(不包括冷水泵、冷冻水泵、冷却塔的供电设备)
5
10k高压开关柜（万元） 2×16 4×16
6
0.4kv低压开关柜（万元） 4×10 0
7
干式有载调压器（万元） 2×31.4=62.8 0
8
压缩机电力拖动主要改变因素
(万元)
4台低压电动机 4台高压电动机
9
主要专用设备投资
5）+6）+7）
134.8 64
10
相对380V低压方案（万元） 0 -70.8
11
4台压缩机年运行电耗(kWh) 11，204，715.8 10，644，480
12
4台压缩机年运行电费（万元） 907.6 862.2
13
相对380V低压方案年电费节
约值 (万元)
0 45.4
14
经济对比结论 一般 最佳
四、运行计算分析
1．运行时间：按每年运行7个月计算，其中5个月为满负荷4台机组运行，头尾2
个月按2台机组运行。
2．电耗及损耗计算：
(1)10kV电压：
30天×24小时×1000冷吨×0.616× (5×4台+2×2台) =10,644,480（kW · h）
其中：0.616为满负荷每冷吨耗电量。
(2)380V电压：变损和线损按5%计算。
10,644,480÷0.95=11,204,715.8（kW · h）
3．电费(按综合电价0.81元/kWh)计算：
(1)10kV电压：
10,644,480×0.81=862.2万元
(2)380V电压：
10,644,480÷0.95×0.81=907.6万元
五、结论
综上所述，将大功率进口离心冷水机组驱动电压由380V变为电网电压10kV，
具有良好的运行效果，每年可节约电费约45.4万元，且随着运行时间的增加，其
运行效益更加明显。推广应用能起到很好的节能效果。
