基于磁流变智能弹簧的汽车主动减振悬架系统的应用技术研究

汽车磁流变半主动悬架的结构设计与实验方案分析汽车磁流变半主动悬架是一种应用了磁流变流体技术的车辆悬架系统，通过控制磁流变流体的流动来实现对悬架坐姿的调节和控制。

这种悬架系统具有调节响应速度快、可调范围大、耐久性好等优点，因此在汽车悬架领域有广阔的应用前景。

本文将对汽车磁流变半主动悬架的结构设计和实验方案进行分析。

首先，流体设计是汽车磁流变悬架的关键。

磁流变流体是一种在外加磁场作用下可以改变其流变性能的特殊流体。

在设计磁流变半主动悬架时，需要选择合适的磁流变流体，并考虑其流变性能与悬架系统的需求相匹配。

同时，为了提高悬架系统的稳定性和可靠性，还需要考虑流体的耐磨性、耐高温性和抗氧化性等性能。

其次，磁场设计是磁流变悬架的关键。

通过对磁场的控制可以改变磁流变流体的流动特性，从而实现对悬架硬度和阻尼的调节。

在设计磁场时，需要考虑磁场的分布均匀性和磁场强度的调节范围。

同时，还需要考虑磁场对周围环境和其他电子设备的影响，避免产生电磁干扰。

悬架结构设计是汽车磁流变悬架的另一个重要方面。

悬架结构需要能够容纳磁流变流体和磁场设备，并具备良好的机械强度和振动吸收能力。

常见的悬架结构包括单管悬架、双管悬架和磁流变弹簧等。

在设计悬架结构时，需要考虑悬架的稳定性、可靠性和维修性等因素。

最后，控制系统设计是汽车磁流变悬架的核心。

通过对磁场和磁流变流体的控制，可以实现对悬架硬度和阻尼的精确调节。

在设计控制系统时，需要选择合适的传感器来捕捉车辆的运动状态，如加速度传感器和位移传感器等。

同时，还需要设计合适的控制算法和控制器来实现对悬架的控制。

除了结构设计，还需要进行实验方案分析来验证汽车磁流变半主动悬架的性能。

实验方案可以包括试验台设计、实验参数的选择和数据采集等。

在进行试验时，可以通过不同的工况模拟来测试悬架系统的性能，如垂直悬架、水平悬架和侧倾悬架等。

总之，汽车磁流变半主动悬架的结构设计和实验方案分析是实现该技术商业化的关键环节。

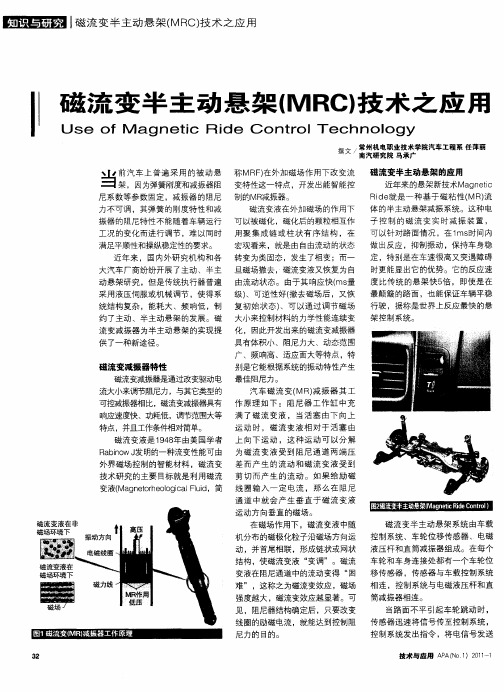

磁流变半主动悬架（MRC）技术磁流变半主动悬架（MRC）技术在自动驾驶和智能车辆技术发展中扮演着重要的角色。

传统的车辆悬架技术由于其结构主要由弹簧、减震器等传统的机械组件构成，其振动控制性能难以提高，而MRC技术则是在车辆悬架中加入磁流变液体，能够通过外部电场实现对车辆悬架的控制，报告将主要分为MRC的结构、特点、控制方式等方面来概述这项技术的发展，最后分析其存在的问题与未来的发展趋势。

一、MRC的结构MRC技术的核心部分为磁流变液体，通过电磁控制来改变液体的粘度，使得液体在不同状态下表现不同的物理状态。

一般情况下，MRC技术的结构由悬挂系统、传感器和电气控制单元等三部分组成。

传感器通过检测车身倾斜角度、汽车速度、车轮所受载荷等参数，并将数据反馈给控制单元。

控制单元通过对电磁阀进行操作，实现对磁流变液体的操控，进而达到悬架阻尼的调节。

二、MRC技术的特点MRC技术有着控制精度高、响应速度快、安全性能高等优点。

它能够实现对汽车悬挂系统的主动控制，有效地降低汽车在行驶中的震动和噪声，使车辆行驶更加平稳和舒适，同时也可以提高行驶的安全性。

当车辆在快速加速、变道、制动等操作的时候，MRC技术可以根据车辆状态及道路条件自适应调整其阻尼，起到导向、平衡车身的作用，车辆可以更加稳定地行驶。

三、MRC技术的控制方式MRC技术的控制方式主要有两种，一种是“开环控制”，即通过预设一定的阻尼控制曲线，根据实际情况去调整曲线坡度来控制车辆悬挂阻尼，由于此方法控制精度较低，存在操作难度大、应用范围受限等缺点。

另一种是“闭环控制”，这种控制方式会根据车辆实时传感器数据和悬挂阻尼控制器来实现对车辆悬挂阻尼的自适应控制，控制精度更高，也更容易达到自适应控制的目的。

四、存在的问题与发展趋势虽然MRC技术具有许多优点，但其高昂的成本和液体耐久性问题限制了其推广和应用。

此外，MRC技术在极端情况下也可能会出现失灵的问题。

未来，无人驾驶和智能汽车技术的日益发展，将极大地促进MRC技术的发展，磁流变材料的加工工艺和应用技术也将得到进一步提高。

基于磁流变阻尼器的汽车座椅悬架系统天棚阻尼控制器_论文重庆大学本科学生毕业设计(论文) 基于磁流变阻尼器的车辆座椅悬架系统天棚阻尼控制器设计学生:李章洲学号:20083467指导教师:浮洁专业:电子科学与技术重庆大学光电工程学院二O一二年六月Graduation DesignThesis of Chongqing UniversitySkyhook controller design of vehicle seat suspension system based on magnetorheological damperUndergraduate: Li ZhangzhouSupervisor: Lec. Fu JieMajor: Electronic science and technologyCollege of Opto-electronic EngineeringChongqing UniversityJune 2012摘要座椅悬架作为汽车的重要组成部分,其作用是缓和不平路面传传递给乘客或司机的振动,提高乘坐和驾驶的舒适性。

现有座椅悬架多采用被动悬架,其参数不能根据路面的状况实时变化,减振效果不理想。

磁流变座椅悬架是一种半主动悬架,具有阻尼力可调范围大、响应快等优点。

因此,研究基于磁流变减振器的半主动悬架系统对改善座椅悬架的动态性能、提高汽车安全性和舒适性有着重要意义。

本文以磁流变座椅悬架系统为对象,在对悬架系统动力模型分析的基础上,设计天棚控制策略,实现振动衰减。

主要工作如下:(1)对目前座椅悬架系统的发展进行综述,阐述了研究半主动座椅悬架系统的意义,并分析磁流变阻尼器的常用控制策略,提出本文将要开展的工作,了解磁流变阻尼器和半主动悬架系统的国内外研究现状。

(2)了解磁流变液的特性和相关应用,掌握半主动悬架系统的研究方法,建立磁流变座椅悬架系统的动力学模型。

(3)对天棚控制算法进行研究,利用Matlab对悬架模型的传递函数进行幅频特性分析,求解出满足要求的天棚阻尼系数。

RUCK SUSPENSION SYSTEM OPTIMIZATIONINTRODUCTIONTruck suspension systems，hardware innovations for improvements，analytical investigations to improve design, techniques for testing，and computer simulation to predict performance have been described in numerous previous technical papers。

Many of these investigators have been seeking, in some sense, that elusive design which might be termed an optimum suspension system. The difficulty associated with obtaining an optimal design is primarily due to the difficulty of determining the operating environment (input) and a realistic figure of merit or criterion for optimization (output）。

The fundamental purpose of a vehicle suspension system is to act as a vibration isolation system between the frame, chassis，passengers, and cargo，and the vibratory input caused by road or terrain irregularities. The lack of a firm deterministic definition of the profile to which a vehicle is subjected throughout its lifetime requires a statistical approach，that of random vibration。

车辆悬架新技术研发方案车辆悬架系统作为汽车底盘的重要组成部分，直接影响到车辆驾驶性能和乘坐舒适感。

以往的汽车悬架技术主要是基于传统的机械减震技术，但是随着科技的不断进步，汽车悬架领域也在不断发展出新的技术。

本文将探讨车辆悬架新技术研发方案，包括主动式悬架技术、磁流变悬架技术、空气悬架技术、电子控制悬架技术等。

1.主动式悬架技术主动式悬架技术是指根据车辆实时路况和驾驶员驾驶行为，通过传感器和计算机控制来对悬架系统进行调整，以达到最佳的路感和舒适性。

该技术主要基于液压和气动原理实现，具有快速响应、可调性高的特点。

目前，许多豪华车品牌都已经采用了主动式悬架技术，如奥迪的“奥迪空气悬架”、奔驰的“ABC主动式悬架”等。

2.磁流变悬架技术磁流变悬架技术是一种可以根据行进路面状况和行车方式实时调节阻尼特性的悬架技术。

该技术利用磁流变液体产生磁场来改变阻尼特性，可以根据路面起伏自动调整悬架硬度，提高行驶舒适性，同时也可以提高车辆的稳定性和操控性。

磁流变悬架技术的应用范围非常广泛，已经被应用于汽车、铁路、建筑等领域。

3.空气悬架技术空气悬架技术是指通过空气弹簧和电磁阀控制，实现对悬架高度的调节。

该技术可以根据车速以及行车情况，自动调节悬架高度，提高通过性和稳定性。

同时，空气悬架技术还可以通过控制气压来调节悬架硬度，提高行驶舒适性。

目前，许多SUV和越野车型都已经采用了空气悬架技术。

4.电子控制悬架技术电子控制悬架技术是指通过芯片和传感器实现对悬架系统进行控制的技术。

该技术可以通过电子控制单元实现对悬架系统的自动化控制，根据行车情况进行阻尼和硬度调节，同时还可以与车辆其他系统进行联动，实现更加智能的车辆控制。

该技术正在逐步应用于各类电动汽车和智能化出行应用中。

综上所述，随着汽车行业的不断发展，车辆悬架技术也在不断创新。

从传统的机械减震技术到主动式悬架、磁流变悬架、空气悬架和电子控制悬架技术，各种新技术的应用都取得了很好的效果。

附件一：1、项目名称智能材料结构在汽车悬架系统减振中的应用2、项目简介根据磁流变减振器的工作原理，结合磁路定理和磁隙效应，设计了基于流动模式的汽车磁流变减振器。

该减振器在传统减振器的结构基础上，利用磁隙效应使节流阻尼环带区产生变化范围很大的磁场；并将整个电控磁流变液粘度而产生变化阻尼力的装置布置在减振器工作缸的下部，相对工作缸固定不动。

这种设计大大简化了结构，且励磁导线引出方便，避免了导线从空心活塞杆中穿出随活塞杆往复运动造成的疲劳破坏。

开发了简化的整车五自由度非线性悬架系统性能评价软件，用于对车辆悬架系统进行分析与评价。

该软件充分考虑人机交互界面的设计，使得悬架系统的分析计算非常方便，有较好的工程应用前景。

3、产品性能、指标（1）所设计的MFR减振器的磁流变阻尼器采用磁场线圈固置于减振器工作缸筒下部的结构，使减振器结构简化，电缆线引出方便，避免了电缆随活塞往复运动造成的疲劳破坏。

（2）该智能减振器具有阻尼力变化范围宽、响应速度快、阻尼力连续可调等特点，能满足不同行驶条件对汽车悬架性能的要求。

（3）以采用磁流变液减振器的汽车悬架为对象，其半主动悬挂系统的控制——驱动电流为优化目标，悬架阻尼系数为优化参数，运用高效十进制遗传优化算法进行优化，实现对汽车行驶平顺性的优化设计，进一步提高了车辆的乘座舒适性、安全性和平顺性。

4、适用范围及市场前景所设计的MFR减振器的磁流变阻尼器适用于汽车或摩托车悬架的减振。

成果中的汽车悬架非线性动力学仿真和评价软件界面友好，用户使用方便，并经国际通用软件ADAMS 验证了其正确性，该软件具有专业软件的使用方便性。

近年来，我国已把汽车列为重点支柱产业，开发具有自主知识产权、高性能的汽车已是必由之路，其中减振性能是其主要性能，因此该项目必将对良好减振性能，平顺性能的高性能车辆的推广应用具有重要意义。

5、投资条件及成本机械加工设备和电子电路开发设备。

成本5万元。

6、成果所处研究阶段（实验室、小试、中试、产业化）实验室阶段7、拟合作方式（合同共同开发、技术转让）有兴趣单位可共同投资开发。

“磁流变阻尼器”资料文集目录一、基于磁流变阻尼器的车辆悬架系统半主动控制二、磁流变阻尼器的动力学模型及其在车辆悬架中的应用研究三、基于磁流变阻尼器的半主动振动控制四、磁流变阻尼器的控制器及其应用五、磁流变阻尼器的设计与研究六、自供电磁流变阻尼器减振系统与永磁式电涡流TMD的研制及应用基于磁流变阻尼器的车辆悬架系统半主动控制磁流变阻尼器在车辆悬架系统中的半主动控制研究随着科技的不断发展，磁流变阻尼器作为一种先进的阻尼调节装置，已被广泛应用于各种工程领域。

在车辆悬架系统中，磁流变阻尼器对于提高车辆舒适性和操控稳定性具有重要作用。

然而，传统的被动悬架系统存在诸多不足，而半主动控制系统的出现为车辆悬架系统注入了新的活力。

本文将围绕磁流变阻尼器的车辆悬架系统半主动控制展开探讨。

关键词：磁流变阻尼器、车辆悬架系统、半主动控制车辆悬架系统是决定车辆行驶平顺性和操控稳定性的关键因素。

传统的车辆悬架系统多为被动悬架，其阻尼系数固定，无法根据路况和车辆行驶状态进行调节。

随着科技的进步，磁流变阻尼器作为一种智能阻尼装置，具有动态调节阻尼系数的能力，可以有效提高车辆的性能。

与此同时，半主动控制系统的出现为实现车辆悬架系统的最优控制提供了新的解决方案。

半主动控制研究的发展为车辆悬架系统的优化提供了契机。

目前，针对磁流变阻尼器的半主动控制研究主要集中在模型建立、控制策略设计以及实验验证等方面。

其中，文献建立了考虑磁流变阻尼器的车辆悬架系统模型，并设计了基于模糊逻辑的半主动控制策略。

文献则提出了一种基于神经网络的半主动控制方法，旨在自适应调节阻尼器参数，从而提高车辆性能。

文献通过实验验证了半主动控制在车辆悬架系统中的应用效果，结果表明半主动控制可以有效提升车辆的行驶平顺性和操控稳定性。

磁流变阻尼器的半主动控制技术包括磁场调节、阻尼力调节、悬架系统建模等多个方面。

具体地，磁场调节主要通过改变阻尼器的磁场强度来影响其阻尼系数；阻尼力调节则是通过实时计算并调节阻尼器的输出力，以实现最优控制效果；悬架系统建模则是建立准确的车辆悬架系统模型，为半主动控制策略的设计提供基础。
