20V转5V,20V转3.3V的LDO芯片规格书

5A ，4.5V-30V 输入，同步降压调节器一般说明PW2205开发了一种高效率的同步降压DC -DC 转换器5A 输出电流。

PW2205在4.5V 到30V 的宽输入电压范围内工作集成主开关和同步开关，具有非常低的RDS （ON ）以最小化传导 损失。

PW2205采用瞬时脉宽调制（PWM ）结构，实现高阶跃降的快速瞬态响应轻载时的应用和高效率。

此外，它的工作频率是伪恒定的在连续导通模式下为500kHz ，以使电感器和电容器的尺寸最小特征⚫ 内部整流MOS 的低RDS （on ）（顶部/底部）：70/40 m Ω ⚫ 4.5V -30V 输入电压范围⚫ 瞬时PWM 架构实现快速瞬态响应 ⚫ 外部软启动限制涌入电流 ⚫ 恒频：500kHz at 重载⚫ 5A 连续，6A 峰值负载电流能力 ⚫ 1.5%0.6V 参考电压 ⚫ 输出过电流限制⚫ 输出短路保护当前折回 ⚫ 热关机和自动恢复⚫ 符合RoHS 标准且无卤素 ⚫包装：SOP8-EP应用⚫ 液晶电视⚫ 大功率AP 路由器 ⚫ 网络 ⚫ 机顶盒 ⚫ 笔记本 ⚫ 保管部典型应用电路 芯片 135代2845理8039 Mr 。

郑，技术FAE 支援Tss(ms)=Css(nF)*0.6(V)/10(uA)Vout=0.6*(1+R1/R2)，如：R1=100K, R2=22.1K ，VOUT=3引脚分配/说明压：布局设计：PW2205调节器的布置设计为相对简单。

为了获得最佳的效率和最小噪声问题，我们应该把IC的以下成分：CIN，C3 L1，R1和R2。

1.希望PCB铜最大化连接到GND引脚以实现最佳的热性能和噪音性能。

如果板空间允许，地平面高度令人满意。

2.CIN必须接近VIN和GND引脚。

这个CIN和GND形成的环路面积必须最小化。

3.与SW引脚相关联的PCB铜区必须最小化以避免潜在的噪音问题。

4.成分R1和R2，以及轨迹连接到FB引脚不得在PCB布局上靠近SW网络避免噪音问题。

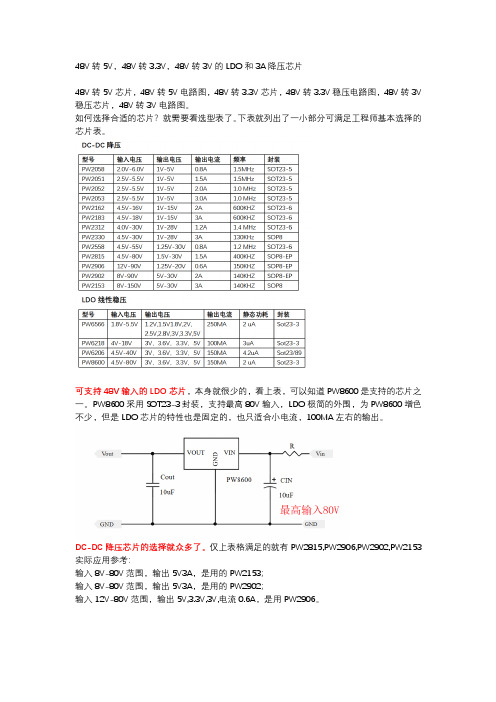

48V转5V，48V转3.3V，48V转3V的LDO和3A降压芯片
48V转5V芯片，48V转5V电路图，48V转3.3V芯片，48V转3.3V稳压电路图，48V转3V 稳压芯片，48V转3V电路图。

如何选择合适的芯片？就需要看选型表了。

下表就列出了一小部分可满足工程师基本选择的芯片表。

可支持48V输入的LDO芯片，本身就很少的，看上表，可以知道PW8600是支持的芯片之一。

PW8600采用SOT23-3封装，支持最高80V输入，LDO极简的外围，为PW8600增色不少，但是LDO芯片的特性也是固定的，也只适合小电流，100MA左右的输出。

DC-DC降压芯片的选择就众多了。

仅上表格满足的就有PW2815,PW2906,PW2902,PW2153 实际应用参考：
输入8V-80V范围，输出5V3A，是用的PW2153；
输入8V-80V范围，输出5V3A，是用的PW2902；
输入12V-80V范围，输出5V,3.3V,3V,电流0.6A，是用PW2906。

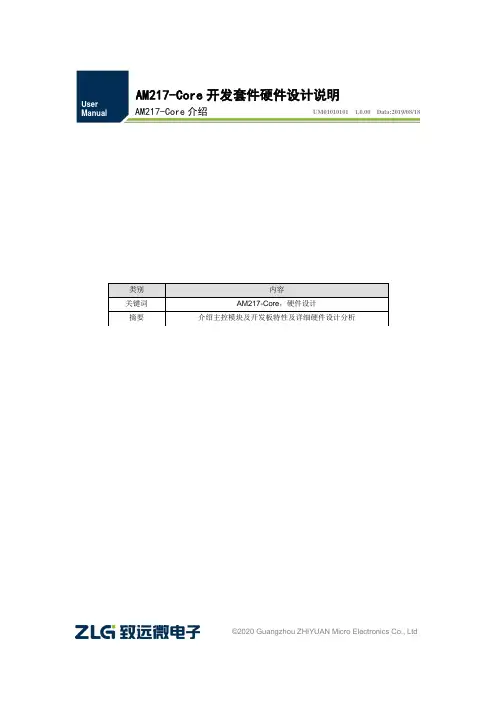

AM217-Core 开发套件硬件设计说明AM217-Core 介绍UM01010101 1.0.00 Data:2019/08/18©2020 Guangzhou ZHIYUAN Micro Electronics Co., Ltd修订历史目录1. AM217-Core开发套件 (1)1.1ZLG217P64A微控制器简介 (1)1.1.1ZLG217P64A概述 (1)1.1.2ZLG217特性 (1)1.2ZLG217选型表 (1)1.3AM217-Core (1)1.3.1电源电路 (2)1.3.2最小系统 (3)1.3.3复位与调试电路 (3)1.3.4板载外设电路 (4)1.3.5跳线帽使用说明 (6)1.3.6MiniPort接口说明 (7)1.3.7MicroPort接口说明 (9)1.4扩展模块 (10)1.5电气特性 (11)1.5.1电源电气特性 (11)1.5.2I/O电气特性 (11)1.5.3温度特性 (11)1.6机械尺寸 (12)2. 免责声明 (13)1. AM217-Core开发套件1.1 ZLG217P64A微控制器简介1.1.1 ZLG217P64A概述ZLG217P64A使用高性能的ARM®Cortex®-M3为内核的32位微控制器，最高工作频率可达96MHz，内置高速存储器，丰富的增强型I/O端口和外设连接到外部总线。

ZLG217P64A系列包含2个12位的ADC、2个12位的DAC、3个16位通用定时器和1 个PWM高级定时器，还包含标准的通信接口：3个UART 接口、2个I2C接口和2个SPI 接口。

ZLG217P64A产品系列工作电压为2.0V ~ 5.5V，工作温度范围包含-40℃~+85℃常规型和-40℃~ +105℃扩展型。

多种省电工作模式保证低功耗应用的要求。

1.1.2 ZLG217特性内核与系统：32位ARM®Cortex®-M3处理器内核；最高工作频率可达96MHz；单指令周期32位硬件乘法器；存储器：高达128K字节的闪存程序存储器；高达20K字节的SRAM；Boot loader 支持片内Flash、UART在线用户编程（IAP）/在线系统编程（ISP）；2.0V ~ 5.5V供电；上电/断电复位（POR/PDR）、可编程电压监测器（PVD）；外部8 ~ 24MHz高速晶体振荡器；内嵌经出厂调校的48MHz高速振荡器；内嵌40KHz低速振荡器；PLL支持CPU最高运行在96MHz；外部32.768KHz RTC振荡器；低功耗；2个12位模数转换器，1μS 转换时间（多达16个输入通道）；2个12位数模转换器；7 通道DMA控制器；多达51个快速I/O端口；串行单线调试（SWD）和JTAG接口；多达9个定时器；多达7个通信接口；CRC计算单元，96位的芯片唯一ID（UID）；采用LQFP64封装。

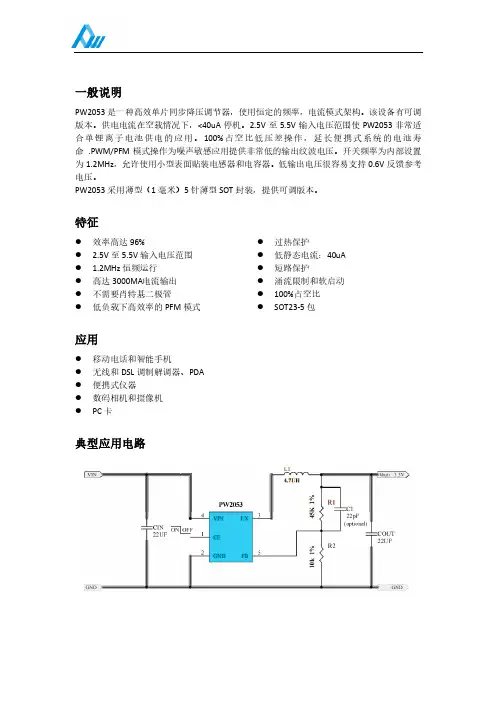

一般说明PW2053是一种高效单片同步降压调节器，使用恒定的频率，电流模式架构。

该设备有可调版本。

供电电流在空载情况下，<40uA停机。

2.5V至5.5V输入电压范围使PW2053非常适合单锂离子电池供电的应用。

100%占空比低压差操作，延长便携式系统的电池寿命.PWM/PFM模式操作为噪声敏感应用提供非常低的输出纹波电压。

开关频率为内部设置为1.2MHz，允许使用小型表面贴装电感器和电容器。

低输出电压很容易支持0.6V反馈参考电压。

PW2053采用薄型（1毫米）5针薄型SOT封装，提供可调版本。

特征⚫效率高达96%⚫ 2.5V至5.5V输入电压范围⚫ 1.2MHz恒频运行⚫高达3000MA电流输出⚫不需要肖特基二极管⚫低负载下高效率的PFM模式⚫过热保护⚫低静态电流：40uA ⚫短路保护⚫涌流限制和软启动⚫100%占空比⚫SOT23-5包应用⚫移动电话和智能手机⚫无线和DSL调制解调器、PDA ⚫便携式仪器⚫数码相机和摄像机⚫PC卡典型应用电路引脚分配/说明PCB布局建议PCB版图设计对于实现稳定运行非常重要。

强烈建议复制EVBMAX佳性能布局。

如果需要更改，请遵循这些指南以供参考。

1.保持开关电流路径短，并使输入电容形成的回路面积MAX小，高边MOSFET和低边MOSFET。

2.旁路陶瓷电容器建议靠近Vin引脚。

3.确保所有反馈连接都是短而直接的。

放置反馈电阻和补偿元件尽可能靠近芯片。

4.远离敏感模拟区域，如FB。

5.将VIN，LX，尤其是GND分别连接到一个大的铜片区域以冷却芯片提高热性能和长期可靠性。

电气特性(V IN=V CE=3.6V, TA = 25°C, 除非另有说明.)功能描述内部调节器PW2053是一种电流模式降压DC/DC转换器，可提供优良的瞬态响应没有额外的外部补偿组件。

此设备包含内部低电阻，高压功率MOSFET，工作频率高1.2M/2.4MHz以确保紧凑，高效率的设计和优良的交直流性能。

ldo稳压芯片手册LDO（Low Dropout Regulator）稳压芯片是一种常见的电源管理芯片，用于提供稳定的直流电压。

以下是对LDO稳压芯片的手册介绍：一、概述LDO稳压芯片是一种低压差线性稳压器，能够在输入电压和输出电压之间产生较低的电压差，同时提供稳定的输出电压。

与开关电源相比，LDO稳压芯片具有较低的噪声和较小的纹波，因此广泛应用于各种电子设备中，如手机、平板电脑、充电器等。

二、工作原理LDO稳压芯片的工作原理是通过调整内部晶体管的导通电阻来控制输出电压。

当输入电压发生变化时，内部晶体管的导通电阻也会相应调整，从而保持输出电压的稳定。

同时，LDO稳压芯片还具有过流保护、过温保护等保护功能，以确保芯片的安全运行。

三、性能参数1.输入电压范围：LDO稳压芯片的输入电压范围通常在2-10V之间，具体范围取决于不同型号的芯片。

2.输出电压：输出电压是LDO稳压芯片的主要参数之一，可以根据不同的应用需求进行选择，常见的输出电压有1.8V、3.3V、5V等。

3.负载电流：负载电流是指LDO稳压芯片能够提供的最大输出电流，通常在几十毫安到几安培之间。

4.电压差：电压差是指LDO稳压芯片的输入电压与输出电压之间的差值，通常在0.2-1V之间。

5.噪声和纹波：LDO稳压芯片的噪声和纹波较低，可以提供较为稳定的输出电压。

四、应用场景1.手机、平板电脑等移动设备：在这些设备中，LDO稳压芯片被用于提供稳定的电源电压，以确保设备的正常运行。

2.充电器：充电器中的LDO稳压芯片用于将输入的交流电压转换为稳定的直流电压，以供电池充电使用。

3.音频设备：在音频设备中，LDO稳压芯片被用于提供稳定的电源电压，以确保音频信号的稳定传输。

4.工业控制：在工业控制系统中，LDO稳压芯片被用于提供稳定的电源电压，以确保控制系统的正常运行。

总之，LDO稳压芯片是一种重要的电源管理芯片，具有广泛的应用前景。

在实际应用中，需要根据具体需求选择合适的型号和参数，以确保系统的稳定性和可靠性。

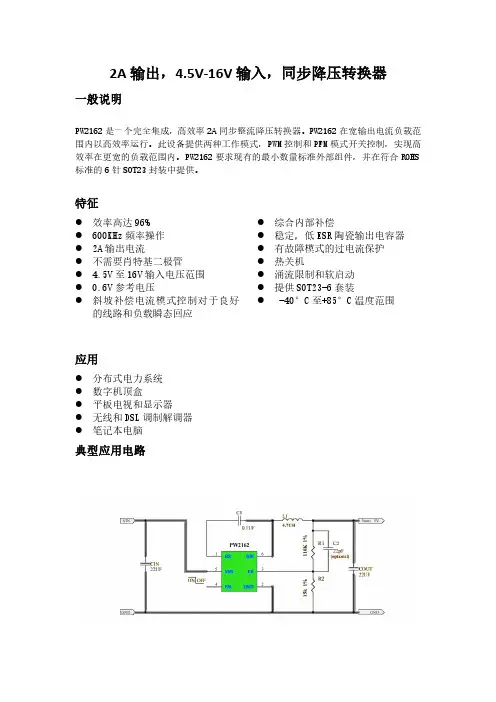

2A输出，4.5V-16V输入，同步降压转换器一般说明PW2162是一个完全集成，高效率2A同步整流降压转换器。

PW2162在宽输出电流负载范围内以高效率运行。

此设备提供两种工作模式，PWM控制和PFM模式开关控制，实现高效率在更宽的负载范围内。

PW2162要求现有的最小数量标准外部组件，并在符合ROHS 标准的6针SOT23封装中提供。

特征⚫效率高达96%⚫600KHz频率操作⚫2A输出电流⚫不需要肖特基二极管⚫ 4.5V至16V输入电压范围⚫0.6V参考电压⚫斜坡补偿电流模式控制对于良好的线路和负载瞬态回应⚫综合内部补偿⚫稳定，低ESR陶瓷输出电容器⚫有故障模式的过电流保护⚫热关机⚫涌流限制和软启动⚫提供SOT23-6套装⚫ -40°C至+85°C温度范围应用⚫分布式电力系统⚫数字机顶盒⚫平板电视和显示器⚫无线和DSL调制解调器⚫笔记本电脑典型应用电路引脚分配/说明PCB布局建议PCB版图设计对于实现稳定运行非常重要。

强烈建议复制EVB最佳性能布局。

如果需要更改，请遵循以下指南并采取参考图。

（1）保持开关电流路径短，并使输入电容形成的回路面积最小，高边MOSFET和低边MOSFET。

（2）旁路陶瓷电容器建议靠近VIN引脚。

（3）确保所有反馈连接都是短而直接的。

放置反馈电阻和补偿元件尽可能靠近芯片。

（4）远离敏感模拟区域，如FB。

（5）将VIN、SW，尤其是GND分别连接到一个大的铜片区域以冷却芯片提高热性能和长期可靠性。

（6）图中显示了一个2层PCB布局示例，以供参考。

设置信息设置输出电压外部电阻分压器用于设置输出电压（参见第1页的典型应用）。

反馈电阻器R1还设置具有内部补偿的反馈环路带宽电容器。

选择R1约为100kΩ，以获得最佳瞬态响应。

R2由下式得出：感应器选择4.7µH至22µH电感器，其直流电流额定值至少比最大值高25%对于大多数应用，建议使用负载电流。

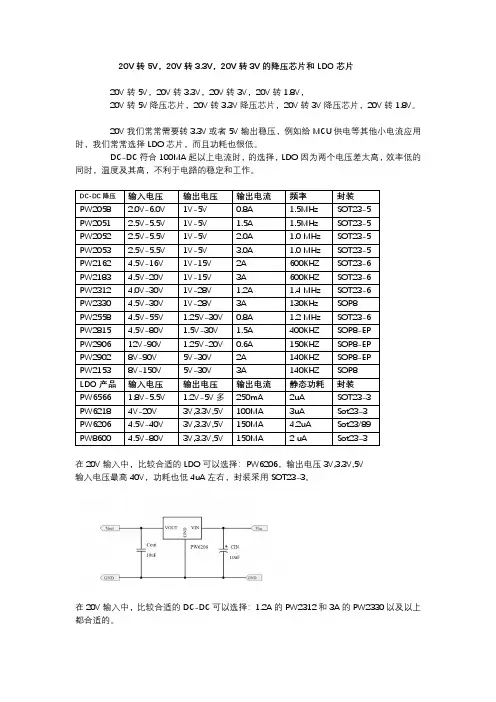

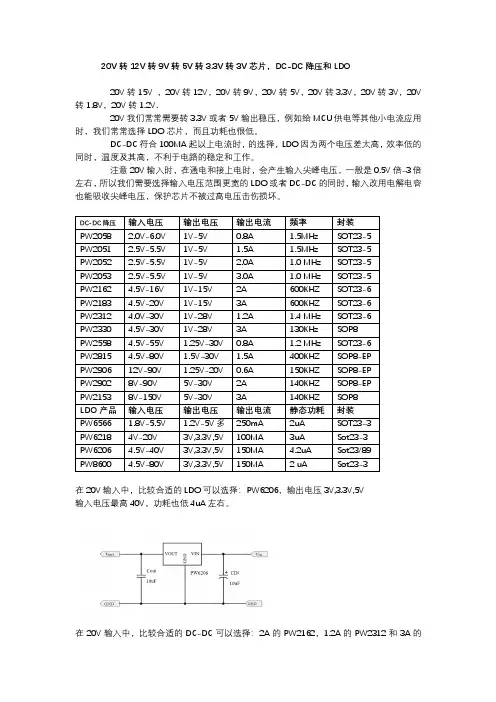

20V转12V转9V转5V转3.3V转3V芯片，DC-DC降压和LDO
20V转15V ，20V转12V，20V转9V，20V转5V，20V转3.3V，20V转3V，20V 转1.8V，20V转1.2V.
20V我们常常需要转3.3V或者5V输出稳压，例如给MCU供电等其他小电流应用时，我们常常选择LDO芯片，而且功耗也很低。

DC-DC符合100MA起以上电流时，的选择，LDO因为两个电压差太高，效率低的同时，温度及其高，不利于电路的稳定和工作。

注意20V输入时，在通电和接上电时，会产生输入尖峰电压，一般是0.5V倍-3倍左右，所以我们需要选择输入电压范围更宽的LDO或者DC-DC的同时，输入改用电解电容也能吸收尖峰电压，保护芯片不被过高电压击伤损坏。

在20V输入中，比较合适的LDO可以选择：PW6206，输出电压3V,3.3V,5V
输入电压最高40V，功耗也低4uA左右。

在20V输入中，比较合适的DC-DC可以选择：2A的PW2162，1.2A的PW2312和3A的
PW2330以及以上都最合适的。

PW2162是一颗DC-DC同步降压转换器芯片，输入电压范围4.5V-16V，最大负载电流2A，可调输出电压，频率600kHZ高频率，可采用贴片电感，节省空间，采用SOT23-6封装形式。

PW2312是一颗DC-DC同步降压转换器芯片，输入电压范围4V-30V，最大负载电流1.2A，可调输出电压，频率1.4MHZ高频率，可采用贴片电感，节省空间，采用SOT23-6封装形式。

PCB图适用于PW2162和PW2312案例：。

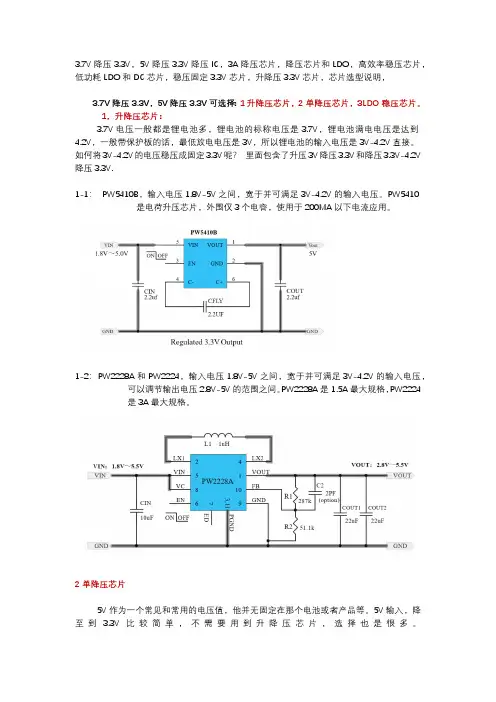

3.7V降压3.3V，5V降压3.3V降压IC，3A降压芯片，降压芯片和LDO，高效率稳压芯片，低功耗LDO和DC芯片，稳压固定3.3V芯片，升降压3.3V芯片，芯片选型说明，3.7V降压3.3V，5V降压3.3V可选择：1升降压芯片，2单降压芯片，3LDO稳压芯片。

1，升降压芯片：3.7V电压一般都是锂电池多，锂电池的标称电压是3.7V，锂电池满电电压是达到4.2V，一般带保护板的话，最低放电电压是3V，所以锂电池的输入电压是3V-4.2V直接。

如何将3V-4.2V的电压稳压成固定3.3V呢？里面包含了升压3V降压3.3V和降压3.3V-4.2V 降压3.3V.1-1：PW5410B，输入电压1.8V-5V之间，宽于并可满足3V-4.2V的输入电压。

PW5410是电荷升压芯片，外围仅3个电容，使用于200MA以下电流应用。

1-2：PW2228A和PW2224，输入电压1.8V-5V之间，宽于并可满足3V-4.2V的输入电压，可以调节输出电压2.8V-5V的范围之间。

PW2228A是1.5A最大规格，PW2224是3A最大规格。

2单降压芯片5V作为一个常见和常用的电压值，他并无固定在那个电池或者产品等。

5V输入，降至到 3.3V比较简单，不需要用到升降压芯片，选择也是很多。

如:PW2057,PW2051,WP2052,PW2053等等。

输入电压输出电压输出电流频率封装DC-DC降压产品PW2058 2.0V～6.0V 1V～5V 0.8A 1.5MHz SOT23-5PW2051 2.5V～5.5V 1V～5V 1.5A 1.5MHz SOT23-5PW2052 2.5V～5.5V 1V～5V 2.0A 1.0 MHz SOT23-5PW2053 2.5V～5.5V 1V～5V 3.0A 1.0 MHz SOT23-5PW2162 4.5V～16V 1V～15V 2A 600KHZ SOT23-6PW2163 4.5V～16V 1V～15V 3A 600KHZ SOT23-6PW2205 4.5V～20V 1V～15V 5A 340KHZ SOP8-EPPW2312 4.0V～30V 1V～28V 1.2A 1.4 MHz SOT23-6PW2330 4.5V～30V 1V～28V 3A 130KHz SOP8PW2431 4.5V～40V 1V～30V 3A 340KHz SOP8-EPPW2558 4.5V～55V 1.25V～30V 0.8A 1.2 MHz SOT23-6PW2608 5.5V～60V 1.5-30V 0.8A 0.3-1Mhz SOP8-EPPW2815 4.5V～80V 1.5V～30V 1.5A 400KHZ SOP8-EPPW2906 12V～90V 1.25V～20V 0.6A 150KHZ SOP8-EPPW2902 8V～90V 5V～30V 2A 140KHZ SOP8-EPPW2153 8V～140V 5V～30V 4A 140KHZ SOP8。

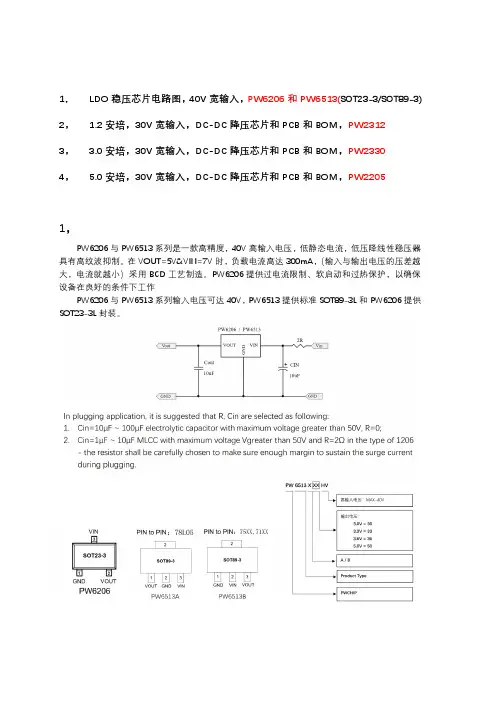

1，LDO稳压芯片电路图，40V宽输入，PW6206和PW6513(SOT23-3/SOT89-3) 2， 1.2安培，30V宽输入，DC-DC降压芯片和PCB和BOM，PW23123， 3.0安培，30V宽输入，DC-DC降压芯片和PCB和BOM，PW23304， 5.0安培，30V宽输入，DC-DC降压芯片和PCB和BOM，PW22051，PW6206与PW6513系列是一款高精度，40V高输入电压，低静态电流，低压降线性稳压器具有高纹波抑制。

在VOUT=5V&VIN=7V时，负载电流高达300mA，（输入与输出电压的压差越大，电流就越小）采用BCD工艺制造。

PW6206提供过电流限制、软启动和过热保护，以确保设备在良好的条件下工作PW6206与PW6513系列输入电压可达40V，PW6513提供标准SOT89-3L和PW6206提供SOT23-3L封装。

4V-30V输入，1.2A输出的同步整流降压器芯片PW2312.PW2312是一种电流模式降压型DC/DC转换器，可提供优良的瞬态特性响应没有额外的外部补偿组件。

此设备包含内部低电阻，高压功率MOSFET，并在高1.4MHz工作频率下工作确保紧凑、高效的设计，具有出色的交直流性能。

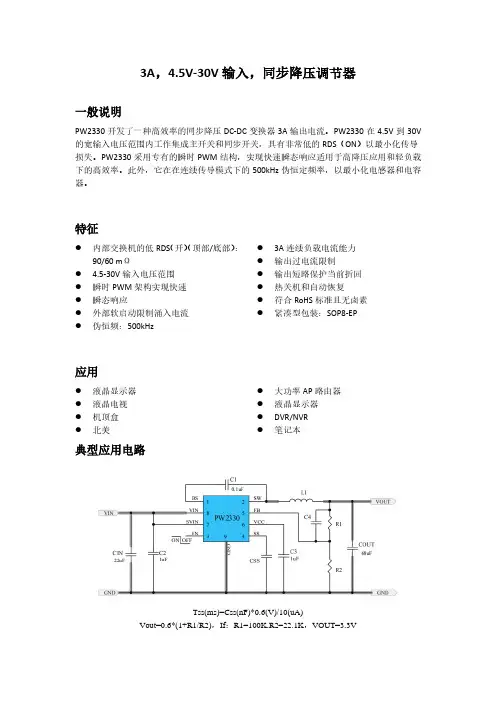

PW2330和PW2205是一种高效率的同步降压DC-DC变换器提3和5安培输出电流。

PW2330和PW2205在4.5V到30V的宽输入电压范围内工作集成主开关和同步开关，具有低的RDS（ON）以最小化传导损失。

PW23300和PW2205采用专有的瞬时PWM结构，实现快速瞬态响应适用于高降压应用和轻负载下的高效率。

此外，它在在连续传导模式下的500kHz恒定频率，以最小化电感器和电容器。

⚫内部整流MOS⚫ 4.5-30V输入电压范围⚫瞬时PWM架构实现快速⚫瞬态响应⚫外部软启动限制涌入电流⚫恒频：500kHz⚫3安培是PW2330，PW2205是5安培连续负载电流能力⚫输出过电流限制⚫输出短路保护⚫热关机和自动恢复⚫封装：SOP8-EP。
