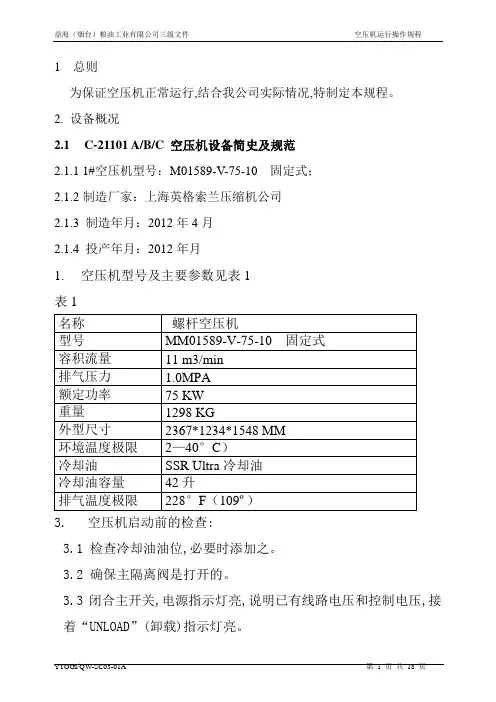

1 总则为保证空压机正常运行,结合我公司实际情况,特制定本规程。

2. 设备概况2.1C-21101 A/B/C 空压机设备简史及规范2.1.1 1#空压机型号：M01589-V-75-10 固定式；2.1.2制造厂家：上海英格索兰压缩机公司2.1.3 制造年月：2012年4月2.1.4 投产年月：2012年月1.空压机型号及主要参数见表1表13. 空压机启动前的检查:3.1 检查冷却油油位,必要时添加之。

3.2 确保主隔离阀是打开的。

3.3 闭合主开关,电源指示灯亮,说明已有线路电压和控制电压,接着“UNLOAD”(卸载)指示灯亮。

4.空压机的启动与停止:4.1启动:按“START”(启动)按钮，空压机启动,自动加载,如果有足够的用气量,气压将会升高。

4.2停车:按“UNLOADED STOP”（卸载停机）按钮, 空压机立即卸载并继续卸载运行约7秒钟,然后停机。

4.3紧急停机:如果需要让空压机立即停机,或按下“UNLOADED STOP”按钮后7秒钟未能使机组停下,则按“EMERGENCYSTOP”( 紧急停机) 按钮就能使空压机立即停机。

6.5 开机前检查：6.5.1 确认所有检修工作结束。

6.5.2 电动机测绝缘合格，电源线、地线牢固接好，防护罩完好。

6.5.3 油气桶泄水：慢慢打开油气桶的泄油阀，将停机时的凝结水排出，直到有润滑油流出时，立刻关闭。

6.5.4 检查油位：必要时添加至油位计的上下限中间。

（观察油位应在停机后十分钟，在运转中油位可能较停机时的油位稍低。

）6.5.5 检查系统各表计齐全、完好，并正确投入。

6.5.6 安全阀完好。

6.5.7 周边设备准备：送电，冷却水、打开压缩机出口阀，运转压缩空气干燥机。

6.5.8 油气桶泄油门在关闭位置。

6.5.9 后冷却器泄油门在关闭位置。

6.5.10水分离器泄水门在开启位置。

7 空压机的维护与保养7.1冷却剂每8000小时或2年更换一次，每月油位低定期补充。

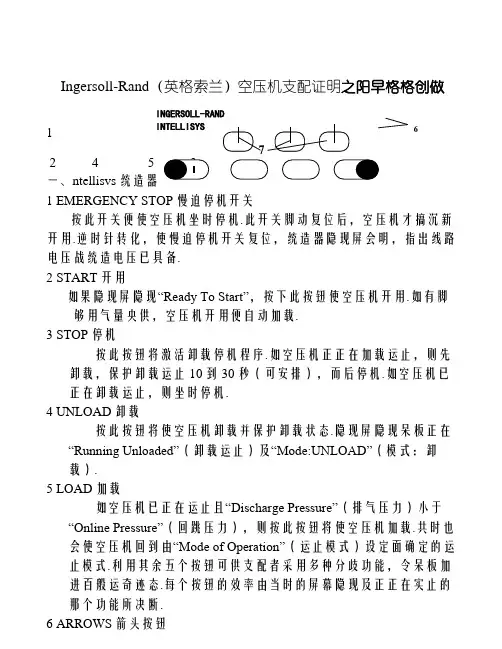

Ingersoll-Rand （英格索兰）空压机操纵阐明之相礼和热创作1一、ntellisvs 操纵器1 EMERGENCY STOP 紧急停机开关按此开关便使空压机马上停机.此开关手动复位后，空压机才能重新启动.顺时针转动，使紧急停机开关复位，操纵器表现屏会亮，指出线路电压和操纵电压已具备.2 START 启动假如表现屏表现“Ready To Start”，按下此按钮使空压机启动.如有充足用宇量要求，空压机启动便自动加载.3 STOP 停机按此按钮将激活卸载停机顺序.如空压机正在加载运转，则先卸载，维持卸载运转10到30秒（可调理），然后停机.如空压机已在卸载运转，则马上停机.4 UNLOAD 卸载按此按钮将使空压机卸载并维持卸载形态.表现屏表现机器在“Running Unloaded”（卸载运转）及“Mode:UNLOAD”（形式：卸载）.5 LOAD 加载如空压机已在运转且“Discharge Pressure”（排气压力）小于“Online Pressure”（回跳压力），则按此按钮将使空压机加载.同时也会使空压机回到由“Mode of Operation”（运转形式）设定点规定的运转形式.利用别的五个按钮可供操纵者选择多种分歧功能，令机器进入各种运转形态.每个按钮的作用由当时的屏幕表现及正在执行的那个功能所决定.6 ARROWS 箭头按钮这些上下箭头按钮具有与表现屏有半相关的多种功能，当屏幕上出现功能表时，箭头按钮用来上下选点表上的项目. 6INGERSOLL-RAND INTELLISYS7 DISPLAY BUTTONS 表现按钮表现屏幕下面三个按钮的功能是改变紧接在它们下面的屏幕最下一行的表现字符，并由这些字符定义.二、CURRENT STATUS 当前形态CURRENT STATUS屏幕是操纵器的“正常”表现形态.CURRENT STATUS参数项Package Discharge Temperature 机组排气温度Airend Discharge Temperature 主机排气温度Injected Temperature 喷油温度Sump Pressure 分离前压力Separator Pressure Drop 油分离器压降Coolant Filter 油过滤器Invet Vacuum 进气负压Inlet Filter 进气过滤器Total Hour 总运转小时Loaded Hour 加载小时%Load Modulation 加载调理百分比Software Title and Version 软件称号及版本如30秒内不按任何按钮，操纵器便自动从别的屏幕回到CURRENT STATUS屏幕.三、ALARMS报警当发生报警时，ALARM 字样将在表现屏幕上闪烁，并用下面所示大号字体表现，表现信息还指出惹起报警的缘故原由.按STATUS按钮，表现器上将出现STATUS（形态）屏幕，而ALARM按钮还在，阐明报警仍存在，报警形态列出发生报警当时的空压机工况.上下挪动箭头按钮即可看到所列各项的称号和数值，按ALARM按钮表现器将回到ALARM屏幕和RESET 按钮.操纵者要按RESET按钮辆次，才能使ALARM屏幕复位.屏幕上可能出现下列报警信息：CHECK INLET CONTROL（检查进气操纵）-假如机组已卸载而进气负压小于3psig（0.2bar）时便发生此报警CHECK INLET CTRL SYS（检查进气操纵零碎）-假如进气蝶阀地位分歧错误时发出此报警CHECK MOTOR ROTATION（检查电机旋向）-如机组已开机而空压机旋向分歧错误时便发出此报警CONTROL POWERLOSS （失往操纵电压）-当操纵器探测到失往操纵电压时便发出此报警EMERGENCY STOP（紧急停机）-假如紧急停机按钮接通便发出此报警，此按钮需先复位，才能肃清该报警FAN MOTOR OVERLOAD（风扇电机过载）-如探测到风扇电机过载便发出此报警HIGH AIREND DISCH TEMP（主机排气温度高）-假如主机排气温度大于228oF时便发出此报警LOW SUMP AIR PRESSURE（分离前压力低）-如机组在满负载运转而分离前压力降到20psig（1.4bar）以下时便发出报警LOW UNLOAD SUMP PRESS（卸载分离前压力低）-如机组在卸载运转而分离前压力降到15 psig（1.0bar）以下达15秒便发出此报警MAIN MOTOR OVERLOAD（主电机过载）-如探测到主电机过载便发出此报警MEMORY FAULT（存储出错）-如操纵器断定有些存储内容包含不成接受的数值便发出此报警，这时传感器需校零，还要检查全部设定值. REMOTE START FAILURE（远控启动毛病）-如机器运转后按Remote Start（远控启动）按钮或当此按钮不停闭合时便发出此报警REMOTE STOP FAILURE（远操纵止毛病）-如Remote Stop（远控停机）按钮坚持打开，而且启动按钮不停闭合时便发出此报警SENSOR FAILURE 1AVPT（传感器毛病）-如有传感器短少或断裂便发出此报警STARTER FAULT（启动器出错）-如在机组运转时启动器触点打开便发出此报警，如已对机组发出停机命令而启动器触点打不开也发出此报警STEPPER LIMIT SWITCH（步进限位开关）-如两个限位开关同时激活便发出此报警四、操纵开机前检查（1）确认全部检修工作结束.（2）电动机测尽缘合格，电源线、地线牢固接好，防护罩齐备.（3）油气桶泄水：渐渐打开油气桶的泄油阀，将停机时的凝结水排挤，直到有光滑油流出时，立刻关闭.（4）检查油位：必要时添加至油位计的上上限两头.（观察油位应在停机后非常钟，在运转中油位可能较停机时的油位稍低.）（5）检查零碎各表计完全、齐备，并正确投入.（6）安全阀齐备.（7）周边设备预备：送电，冷却水、打开紧缩机出口阀，运转紧缩空气干燥机.（8）油气桶泄油门在关闭地位.（9）后冷却器泄油门在关闭地位.（10）水分离器泄水门在开启地位.4.2 启动前的操纵（1）开启后冷却器泄水门、储气罐排污阀，排净后关闭以上阀门.（2）开启冷却水出、入口门，冷却水水量充足，回水管疏浚.（3）开启空压机出口蝶阀.（4）开启相应储气罐入口蝶阀.（5）送上空压机操纵电源.4.3 启动操纵（1）接通电源后，ntellisvs操纵器就进行一系列检查，表现屏上表现“CHECKING MACHINE(检查机器)”.假如全部检查参数均正常，表现屏表现“READY TO START（预备启动）”.（2）按下ntellisvs操纵器上的“START（启动）”按钮，空压机启动便自动加载.4.4 制止操纵（1）按下操纵面板上的“STOP停机”键（2）机器自动卸载运转10S后，停运空压机.（3）关掉电源总开关（4）关闭冷却水出、入口门.停机备用时，冷却水不隔离.4.5 紧急停机操纵事故形态下，可按下仪表板上的“EMERGENCY STOP（紧停停机）”。

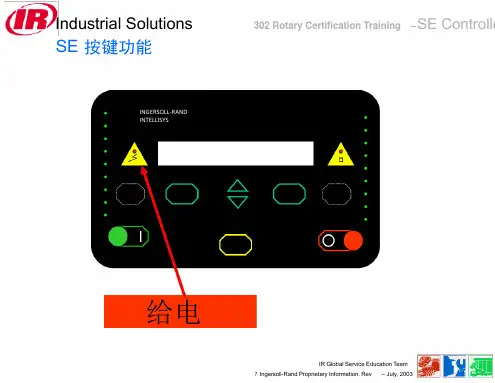

英格索兰空压机操作说明1 EMERGENCY STOP紧急停机开关按此开关便使空压机立即停机。

此开关手动复位后，空压机才能重新启动。

顺时针转动，使紧急停机开关复位，控制器显示屏会亮，指出线路电压和控制电压已具备。

2 START启动如果显示屏显示“Ready To Start”，按下此按钮使空压机启动。

如有足够用气量要求，空压机启动便自动加载。

3 STOP停机按此按钮将激活卸载停机顺序。

如空压机正在加载运行，则先卸载，维持卸载运行10到30秒（可调节），然后停机。

如空压机已在卸载运行，则立即停机。

4 UNLOAD卸载按此按钮将使空压机卸载并维持卸载状态。

显示屏显示机器在“Running Unloaded”（卸载运行）及“Mode:UNLOAD”（模式：卸载）。

5 LOAD加载如空压机已在运行且“Discharge Pressure”（排气压力）小于“Online Pressure”（回跳压力），则按此按钮将使空压机加载。

同时也会使空压机回到由“Mode of Operation”（运行模式）设定点规定的运行模式。

利用其它五个按钮可供操作者选择多种不同功能，令机器进入各种运行状态。

每个按钮的作用由当时的屏幕显示及正在执行的那个功能所决定。

6 ARROWS箭头按钮这些上下箭头按钮具有与显示屏有半相关的多种功能，当屏幕上出现功能表时，箭头按钮用来上下选点表上的项目。

7 DISPLAY BUTTONS 显示按钮显示屏幕下面三个按钮的功能是改变紧接在它们上面的屏幕最下一行的显示字符，并由这些字符定义。

二、CURRENT STATUS 当前状态CURRENT STATUS屏幕是控制器的“正常”显示状态。

CURRENT STATUS参数项Package Discharge Temperature 机组排气温度Airend Discharge Temperature 主机排气温度Injected Temperature 喷油温度Sump Pressure 分离前压力Separator Pressure Drop 油分离器压降Coolant Filter 油过滤器Invet Vacuum 进气负压Inlet Filter 进气过滤器Total Hour 总运行小时Loaded Hour 加载小时%Load Modulation 加载调节百分比Software Title and Version 软件名称及版本如30秒内不按任何按钮，控制器便自动从其它屏幕回到CURRENT STATUS屏幕。

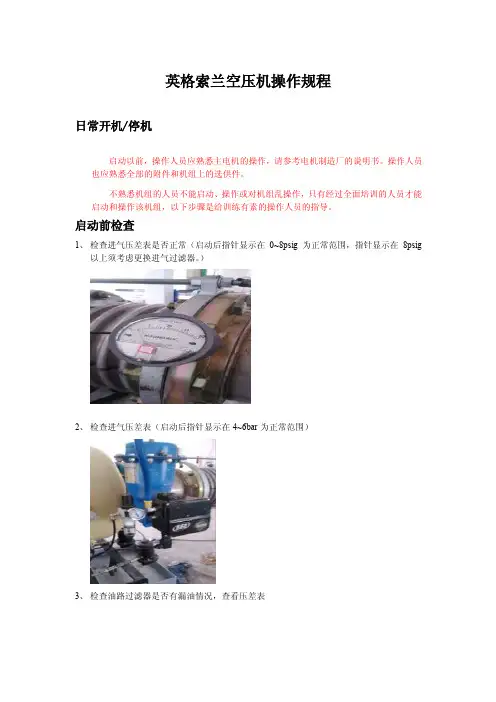

英格索兰空压机操作规程日常开机/停机启动以前，操作人员应熟悉主电机的操作，请参考电机制造厂的说明书。

操作人员也应熟悉全部的附件和机组上的选供件。

不熟悉机组的人员不能启动、操作或对机组乱操作，只有经过全面培训的人员才能启动和操作该机组，以下步骤是给训练有素的操作人员的指导。

启动前检查1、检查进气压差表是否正常（启动后指针显示在0~8psig为正常范围，指针显示在8psig以上须考虑更换进气过滤器。

）2、检查进气压差表（启动后指针显示在4~6bar为正常范围）3、检查油路过滤器是否有漏油情况，查看压差表4、检查电机（压缩机）油位是否正常（正常显示在1/2到2/3范围）5、检查旁通压力表（正常显示4~6bar）6、检查油位是否正常（正常状态为下图所示，如果管内显示没有油，那么须及时补充）7、在各项检查无误及外部线路已经通电的情况下可以启动设备。

设备启动操作：1、打开控制柜，将电源抑扰器开关、预润滑油泵开关，辅助空气压缩机开关置于开启状态。

2、打开空气压缩机进气阀门。

2、启动控制电源开关3、查看设备是否出现报警提示，检查各项参数是否正常，等待油温达到35度以上报警消除。

4、按下“空载”按钮，确定“紧停”为弹起状态，等待显示屏左下方的设备状态显示为“就绪”状态。

5、按下“启动”按钮，等待设备开启运行后，按下“满载”按钮，设备将自动运行到“满载”状态。

6、设备运行后，须注意观察机组油压。

如果油压不在推荐在范围之内，调节油箱回油处的油压感应阀。

观察振动水平。

如果出现超水平的振动，机组会自动停车。

观察到机组壳体的的油温。

在冷却水温度在华氏95度（35摄氏度）以下时，油温度应在华氏105-115度（40.6-46.1摄氏度）之间。

观察空气冷却器冷却水的流量。

一般地，冷却水流过冷却器会有华氏25度（13.9摄氏度）的温升。

在这种情况下满负载下空气离开冷却器的温度应只比入口冷却水水温度高华氏20度（摄氏11度）以下。

1. 目的使操作工明了本操作的安全、技术要点及规范，确保压缩空气的正常供应。

2. 范围适应于公用工程电站操作工。

3. 职责操作工对压缩空气的质量及设备操作安全负责4. 设备概况空压机1＃：型号：2CV35MX3 进风量：100NM3进风压力：0.98 Bar 送风压力：7 Bar额定速度：2975 RPM 进风温度：35℃生产厂家：美国英格索兰公司（Ingersoll Rand）出厂日期：2005年空压机2＃：型号：2CV35MX3 进风量：100NM3进风压力：0.98 Bar 送风压力：7 Bar额定速度：2975 RPM 进风温度：35℃生产厂家：美国英格索兰公司（Ingersoll Rand）出厂日期：2005年空压机3＃：型号：2CV35MX3 进风量：60NM3进风压力：0.98 Bar 送风压力：7 Bar额定速度：2975 RPM 进风温度：35℃生产厂家：美国英格索兰公司（Ingersoll Rand）出厂日期：2005年冷干机1＃：型号：GAD-120NW 处理量：120Nm3/min额定电压：AC3Φ380V 入口压力：≤0.98MPa额定功率：22KW 入口温度：≤45 ℃额定电流：53A 制冷剂：R-22生产厂家：杭州加联净化设备有限公司出厂日期：2005年5月冷干机2＃：型号：GAD-120NW 处理量：120Nm3/min额定电压：AC3Φ380V 入口压力：≤0.98MPa额定功率：22KW 入口温度：≤45 ℃额定电流：53A 制冷剂：R-22生产厂家：杭州加联净化设备有限公司出厂日期：2005年5月冷干机3＃：型号：GAD-120NW 处理量：120Nm3/min额定电压：AC3Φ380V 入口压力：≤0.98MPa额定功率：22KW 入口温度：≤45 ℃额定电流：53A 制冷剂：R-22生产厂家：杭州加联净化设备有限公司出厂日期：2005年5月5 压缩空气系统运行规程:1)空压机运行根据车间用气量来决定，设备根据实际生产情况进行轮换。
