最基本的电子元器件基础知识

电子元器件基础知识培训教材一、引言在现代电子技术领域，电子元器件是构成各种电子设备的基础。

无论是简单的电路还是复杂的系统，都离不开电子元器件的作用。

了解电子元器件的基础知识，对于从事电子技术相关工作的人员以及电子爱好者来说，都是至关重要的。

二、电子元器件的分类（一）电阻器电阻器是限制电流流动、调节电路中电压和电流比例的元件。

其主要参数包括电阻值、功率、精度等。

电阻器根据制造材料和结构的不同，可分为碳膜电阻、金属膜电阻、绕线电阻等。

（二）电容器电容器是储存电荷的元件，常用于滤波、耦合、旁路等电路中。

电容器的主要参数有电容值、耐压值、介质材料等。

常见的电容器有电解电容、陶瓷电容、钽电容等。

（三）电感器电感器能够储存磁场能量，在电路中主要用于滤波、谐振、变压等。

其主要参数包括电感量、品质因数、额定电流等。

常见的电感器有空心电感、磁芯电感等。

（四）二极管二极管具有单向导电性，常用于整流、检波、稳压等电路。

常见的二极管有整流二极管、稳压二极管、发光二极管等。

（五）三极管三极管是一种具有放大作用的半导体器件，可用于放大、开关等电路。

根据结构和工作原理的不同，三极管分为 NPN 型和 PNP 型。

（六）集成电路集成电路是将多个电子元器件集成在一块芯片上的器件，具有体积小、性能高、可靠性强等优点。

常见的集成电路有运算放大器、微处理器、存储器等。

三、电子元器件的识别（一）电阻器的识别电阻器的阻值通常标注在其表面，可以通过色环法或直接标注数字来表示。

色环法是通过不同颜色的环来表示电阻值和精度，需要记住相应的颜色代码。

数字标注则直接给出电阻值和精度。

（二）电容器的识别电容器的电容值和耐压值通常也标注在其表面。

电解电容一般会直接标注电容值和耐压值，而陶瓷电容等小容量电容则可能使用数字代码来表示电容值。

（三）电感器的识别电感器的电感量通常标注在其外壳上，有些电感器可能没有标注，需要通过测量来确定。

（四）二极管的识别二极管的极性可以通过其外壳上的标记来判断，一般来说，有银色环或白色环的一端为负极。

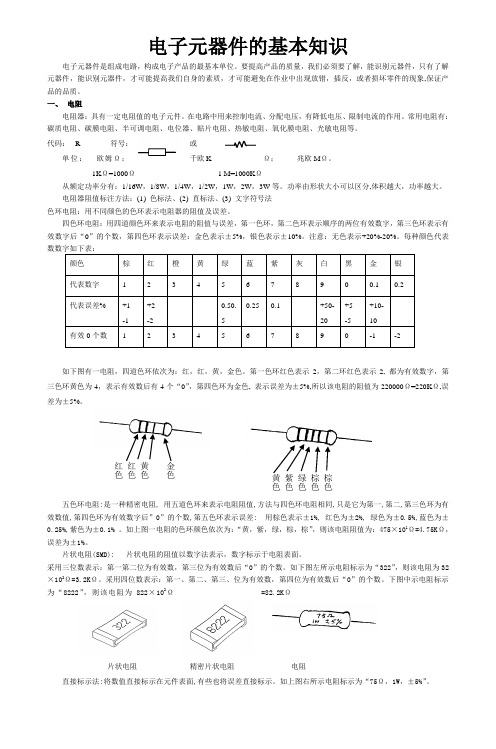

电子元器件的基本知识电子元器件是组成电路，构成电子产品的最基本单位。

要提高产品的质量，我们必须要了解，能识别元器件，只有了解元器件，能识别元器件，才可能提高我们自身的素质，才可能避免在作业中出现放错，插反，或者损坏零件的现象,保证产品的品质。

一、 电阻电阻器：具有一定电阻值的电子元件。

在电路中用来控制电流、分配电压，有降低电压、限制电流的作用。

常用电阻有：碳质电阻、碳膜电阻、半可调电阻、电位器、贴片电阻、热敏电阻、氧化膜电阻、光敏电阻等。

代码： R 符号： 或单位： 欧姆Ω；千欧KΩ； 兆欧M Ω。

1K Ω=1000Ω 1 M=1000K Ω从额定功率分有：1/16W ，1/8W ，1/4W ，1/2W ，1W ，2W ，3W 等。

功率由形状大小可以区分,体积越大，功率越大。

电阻器阻值标注方法：(1) 色标法、(2) 直标法、(3) 文字符号法 色环电阻：用不同颜色的色环表示电阻器的阻值及误差。

四色环电阻：用四道颜色环来表示电阻的阻值与误差，第一色环，第二色环表示顺序的两位有效数字，第三色环表示有效数字后“0”的个数，第四色环表示误差：金色表示±5%，银色表示±10%。

注意：无色表示+20%-20%。

每种颜色代表如下图有一电阻，四道色环依次为：红，红，黄，金色。

第一色环红色表示2，第二环红色表示2, 都为有效数字，第三色环黄色为4，表示有效数后有4个“0”，第四色环为金色, 表示误差为±5%,所以该电阻的阻值为220000Ω=220K Ω,误差为±5%。

五色环电阻:是一种精密电阻, 用五道色环来表示电阻阻值,方法与四色环电阻相同,只是它为第一,第二,第三色环为有效数值,第四色环为有效数字后”0”的个数,第五色环表示误差: 用棕色表示±1%, 红色为±2%, 绿色为±0.5%,蓝色为±0.25%,紫色为±0.1% 。

电子元器件基础知识大全篇一：电子元器件基础知识第一讲电子元器件基础知识课程大纲：第一章电子元器件分类第二章集成电路的基础知识第三章集成电路的发展及分类第四章集成电路的命名第五章集成电路的封装第六章集成电路的第七章集成电路的品牌分销商第一章电子元器件分类第一节电子元器件分类●概念：●电子元器件分为两类：半导体、电子元件第二节行业概念●被动组件是电子产品中不可缺少的基本组件。

电子电路有主动与被动两种装置，所谓被动组件是不必接电就可以动作，而产生调节电流电压，储蓄静电、防治电磁波不干扰、过滤电流杂质等的功能。

相对应主动组件，被动足是在电压改变的时候，电阻和阻抗都不会随之改变。

被动组件可以涵盖三大类产品：电阻器、电感器和电容器。

●半导体分立器件主要包括半导体二极管、三极管、三极管阵列、ＭＯＳ场效应管、结型场效应管、光电耦合器、可控硅等各种两端和三端器件。

●有源器件和无源器件简单地讲就是需能（电）源的器件叫有源器件，无需能（电）源的器件就是无源器件。

有源器件一般用来信号放大、变换等，无源器件用来进行信号传输，或者通过方向性进行“信号放大”。

电容、电阻、电感都是无源器件，ＩＣ、模块等都是有源器件。

●摩尔定律INTEL公司创建人之一戈登・摩尔的经验法则，他曾经这样描述：“随着芯片上的电路复杂度提高，元件数目必将增加，然而每个元件的成本却每年下降一半。

”摩尔定律看似非常简单，实则对于半导体工业的发展的指导意义深远。

一些分析家预测摩尔定律终将实效――一种自我激励的机制，只要半导体技术和经济的发展还能满足市场需要，摩尔定律还将继续生存下去，只不过是速度上的减缓。

第二章集成电路的基础知识第一节集成电路的基础介绍我们通常说的“芯片”是指集成电路，它是微电子技术的主要产品。

所谓微电子是相对“强电”、“弱电”等概念而言，指它处理的电子信号极其微小，它是现代信息技术的基础，我们通常所接触的电子产品，包括通讯、电脑、智能化系统、自动控制、空间技术、电台、电视等等都是在微电子技术的基础上发展起来的。

目录第一章电阻基础知识与检测方法1.1 基础知识1.1.1 分类1.1.2 主要性能指针1.1.3 命名方法1.1.4 选用常识1.2 检测方法与经验1.2.1 固定电阻器的检测1.2.2 水泥电阻的检测1.2.3 熔断电阻的检测1.2.4 电位器的检测1.2.5 正温度系数热敏电阻(PTC)的检测1.2.6 负温度系数热敏电阻(NTC)的检测1.2.7 压敏电阻的检测1.2.8 光敏电阻的检测第二章电容分类说明2.1 基础知识2.1.1 常用电容的结构和特点2.1.2 主要性能指标2.1.3 命名方法2.1.4 选用常识2.2 电容器检测的一般方法2.2.1 固定电容器的检测2.2.2 电解电容器的检测2.2.3 可变电容器的检测第三章晶体二极管基础知识及检测方法3.1 二极管基础知识3.1.1 二极管的主要参数3.1.2 常用二极管3.2 TVS的特性及主要参数3.2.1 TVS的特性曲线3.2.2 TVS的特性参数3.2.3 TVS二极管的分类3.2.4 TVS的选用技巧3.2.5 TVS与压敏电阻的比较3.3 二极管的选用常识3.4 二极管的检测方法3.4.1 普通二极1管的检测3.4.2 普通发光二极管的检测3.4.3 红外发光二极管的检测第四章三极管基础知识及检测方法4.1 晶体管基础4.4.1 晶体管基础4.4.2 晶体管的命名方法4.4.3 用万用表测试三级管一电阻基础知识与检测方法1.1 基础知识电阻器是电路组件中应用最广泛的一种，在电子设备中约占组件总数的30%以上，其质量的好坏对电路工作的稳定性有极大影响。

它的主要用途是稳定和调节电路中的电流和电压，其次还作为分流器分压器和负载使用。

1.1.1分类在电子电路中常用的电阻器有固定式电阻器和电位器，按制作材料和工艺不同，固定式电阻器可分为：膜式电阻（碳膜RT、金属膜RJ、合成膜RH和氧化膜RY）、实芯电阻（有机RS和无机RN）、金属线绕电阻（RX）、特殊电阻（MG型光敏电阻、MF型热敏电阻）四种。

电子元器件基础知识第一篇：电子元器件基础知识1. 电子元器件的种类电子元器件是指用于电子设备中的各种组件，包括半导体器件、电容器、电阻器、电感器、变压器、晶体管、二极管、三极管、集成电路等几十种，每种电子元器件都有其特殊的功能和用途。

2. 电子元器件的作用电子元器件是构成电子设备的基础，不同的元器件具有不同的作用。

例如，半导体器件可以控制电流的通过，实现电路的开关功能；电容器可以储存电能，实现能量的转换；电阻器可以调节电路中的电压和电流；电感器可以产生电场和磁场，被广泛应用于变压器和电源等方面。

3. 电子元器件的工作原理电子元器件的工作原理基本上都是基于物理的原理，例如，半导体器件的工作原理是利用电子、空穴和杂质之间的复杂相互作用、电容器的工作原理是利用电场的效应，电阻器的工作原理是利用电流通过材料的阻力效应，电感器的工作原理是利用磁场的效应等等。

4. 电子元器件的分类电子元器件根据其用途和功能的不同，可以分成几大类，例如，功率元器件、信号元器件、封装元器件、芯片元器件等等。

其分类标准包括尺寸、电气性能、功能、材料、工作环境、结构等因素。

5. 电子元器件的选型选择适当的电子元器件是组成各种电路的关键所在。

正确的选型应该考虑电气规格、尺寸、质量、价格和供应等因素。

根据实际需求，可以通过参考电子元器件数据手册、供应商提供的技术参数、试验和模拟仿真等手段，选择最适合的电子元器件。

6. 常用电子元器件的名称和图示电子元器件的命名方式有时比较独特，例如罗马数字、字母等。

通过电子元器件的标识，可以快速准确地进行元器件的售后维修、更换和选型。

常见的电子元器件还包括二极管、电容器、电阻器、电感器、晶体管、集成电路等。

第二篇：电子元器件的应用领域1. 电子元器件在通信领域的应用通信领域是电子元器件的主要应用领域之一。

在通信领域，电子元器件主要用于移动通信、室内通信、卫星通信、电视广播、无线电广播、军事通信等。

应用的电子元器件包含了射频芯片、Baseband芯片、功率放大器、滤波器、晶振、电容器等。

电子元器件基础知识一 .常见元器件类型：1. 二极管、三极管、电阻、电容、电感、晶振或钟振、IC 、插座等。

二、PCB 和PCBA 的定义：1. PCB ：未贴片或未插件的基板叫PCB 。

2. PCBA ：已插件或贴片的板叫PCBA 。

三、元器件的介绍：1. 电阻Resistance （Ω） 1.1. 什么叫电阻：电子在物体内流动所遇到的阻力就叫电阻，就象水在水管中流动必须克服管壁或其它障碍物对水流动的阻力一样。

1.2.电阻的单位：欧姆简称“欧”，用字母R 表示为计算方便常用于千欧（K Ω），兆欧（M Ω）为单位。

1兆欧=1000千欧＝1000000欧1.3.欧姆定律：电阻两端的电压与电流成正比，即R ＝U/I 。

1.4. 阻值：电流流过时对其阻碍作用大小的一个数值。

阻值多半都用数值标在电阻上，也有是用色环来表示阻值的. 各种颜色对应的数值色环电阻的读法：从最靠近引脚的色环开始读起.误差一般用金,银表示. 色环电阻阻值识别方法：A,普通电阻用四色环表示阻值,其中第一第二色环为有效数字第三色环为倍率第四位为误差. B,精密电阻用五色环表示阻值,前三色环为有效数字第四色环为倍率第五位色环为误差. 1.5电阻的种类：固定电阻、可变电阻、敏感电阻等。

1.5.1固定电阻：这种电阻的阻值是固定不变的.色环电阻(330Ω) 色环电阻网络电阻水泥电阻1.5.2可变电阻：这种电阻的阻值，可以在一定范围内变化a. 可滑动式电阻b. 可变线绕电阻电位器（可变电阻）3敏感电阻：它的阻值受环境温度的影响特别显著符号如图所示,它们各自会随着光强弱，电压高低，气体性质，磁场变化等而产生变化。

压敏电阻热敏电阻1.6插件方法：电阻在一般情况下没有方向的要求，在插件时只要插入相应的回路。

色环电阻的插法水泥电阻的插法2.电容Capacitance（C）2.1什么是电容：电容器是一种能储存电能的元件。

它是由两块互相靠近但彼此绝缘的金属片组成的.2.2电容的单位：“法拉”简称“法”，用字母“F”或“f”来表示。
