电子元件基础知识讲解

电子元件基础知识电子元件是电子电路中的基本组成部分，它们根据功能的不同可以分为被动元件和主动元件。

被动元件是在电路中不具有放大、放大和产生功率的功能，主要包括电阻、电容、电感和变压器等；主动元件是具有放大、放大和产生功率的功能，主要包括晶体管、集成电路、发光二极管、光敏电阻、光电晶体管等。

电阻是最常见的被动元件之一，它的作用是阻碍电流通过。

它的单位为欧姆（Ω），常用颜色编码标识电阻的阻值。

电阻根据材料的不同，分为金属电阻、碳膜电阻、电解电容器电阻等。

电容是储存电荷的被动元件，由两个导体板和之间的绝缘材料组成。

它的单位是法拉（F），常用的电容有陶瓷电容、铝电容、电解电容等。

电容的作用是在电路中储存电荷，对交流信号有阻挡直流信号通过的作用。

电感是能储存磁能的被动元件，它是由线圈的导线和铁芯组成。

它的单位是亨利（H）。

电感的作用是在电路中储存能量，对交流信号有阻隔直流信号通过的作用。

电感根据其用途的不同，可以分为固定电感和可调电感。

变压器是一种使用电磁感应原理来变换电压的被动元件。

它由两个线圈和一个铁芯组成。

变压器的作用是实现电压的升降，根据线圈的匝数比可以调整输入输出电压的比例。

变压器广泛应用于电力系统中的电压变换。

晶体管是一种具有放大和开关功能的主动元件，它是由半导体材料制成的。

晶体管的三个区域分别为发射区、基极区和集电区。

晶体管根据其结构和工作原理的不同，分为NPN型和PNP型。

晶体管的主要功能是放大电压、放大电流和作为开关开闭电路。

集成电路是将许多晶体管和其他元件集成在一起形成某种功能的主动元件。

集成电路可以分为模拟集成电路和数字集成电路。

模拟集成电路可以放大、判断和处理连续变化的模拟信号，而数字集成电路可以处理数字信号，如计算机中的处理器。

发光二极管是一种能够将电能转化为光能的主动元件。

发光二极管具有发光的特性，广泛应用于照明、指示和显示领域。

发光二极管的颜色取决于半导体材料的选择，常见的颜色有红色、黄色、绿色和蓝色等。

电子元件基础知识一、电阻器（R）简称电阻，是指具有一定技术性能的在电路中专起电阻作用的元件，可用来调节电路中的电流和电压，或者作为电路中的负载。

1、电阻的参数：a、阻值：指电阻的数值大小。

0Ω—几百MΩb、耗散功率：指电阻长期工作时所能承受（消耗）的最大功率。

2、电阻的材料：电阻常用的材料有碳膜、金属膜、金属氧化膜、线绕、水泥（陶瓷）线绕半导体等材料。

3、电阻的类型：①固定电阻：指电阻值固定不变的电阻②微调电阻：指电阻值可以微调的电阻③可调电阻：俗称电位器，指电阻值连续可调的电阻④热敏电阻：指电阻值随着温度变化而变化的电阻a、正温度系数热敏电阻：指电阻值随温度升高而增大的电阻（PTC）b、负温度系数热敏电阻：指电阻值随温度升高而减小的电阻⑤压敏电阻：指电阻值随着电压的变化而变化的电阻。

⑥湿敏电阻：指电阻值随着温度变化而变化的电阻⑦光敏电阻：指电阻值随着温度变化而变化的电阻⑧电阻的功率表示法：一般大功率（3W以上）电阻均在电阻外壳上标明其功率值，如：3W、5W、7W、10W、20W、30W等，而小功率（3W以下）则部分标明功率，（如：3W、2W、1W、等），不标明功率的则多为功率1W以下的小功率电阻，对于实际使用中，可用功率大的电阻代替功率小的电阻，反之则不能代替，若没有知道电阻功率大小时，在实际应用中可用电阻体积相同或稍大的来代替。

5、电阻的阻值表示方法：①直接标明电阻的数值和单位，如：1.5Ω、160Ω、1Ω等。

②直接标明电阻的数值而把单位“Ω”省去，如：100即100Ω、1即1Ω、22M即22MΩ。

③用几X几表示几点几Ω，如：4Ω7、9Ω1即为9.1Ω、8M2即8.2MΩ等。

有些用几R几代表几点几Ω,如:1R5即1.5Ω、3R9即3.9Ω等。

④电阻值后面有其它英文字母（如：J、K、M等）或罗马数字（Ⅰ、Ⅱ、Ⅲ）或正负百分之几（如：±5%，±10%，±20%）的则表示该电阻的误差等级。

电子元件基础知识入门_电子元器件知识详解凡是能产生电感作用的原件统称为电感原件，常用的电感元件有固定电感器，阻流圈，电视机永行线性线圈，行，帧振荡线圈，偏转线圈，录音机上的磁头，延迟线等。

以下是由店铺整理关于电子元件基础知识入门的内容，希望大家喜欢!电子元件基础知识入门1 固定电感器:一般采用带引线的软磁工字磁芯，电感可做在10-22000uh之间，Q值控制在40左右。

2 阻流圈：他是具有一定电感得线圈，其用途是为了防止某些频率的高频电流通过，如整流电路的滤波阻流圈，电视上的行阻流圈等。

3 行线性线圈：用于和偏转线圈串联，调节行线性。

由工字磁芯线圈和恒磁块组成，一般彩电用直流电流1.5A电感116-194uh频率：2.52MHZ4 行振荡线圈：由骨架，线圈，调节杆，螺纹磁芯组成。

一般电感为5mh调节量大于+-10mh.电感线圈的品质因数和固有电容(1)电感量及精度线圈电感量的大小，主要决定于线圈的直径、匝数及有无铁芯等。

电感线圈的用途不同，所需的电感量也不同。

例如，在高频电路中，线圈的电感量一般为0.1uH—100Ho电感量的精度，即实际电感量与要求电感量间的误差，对它的要求视用途而定。

对振荡线圈要求较高，为o.2-o.5%。

对耦合线圈和高频扼流圈要求较低，允许10—15%。

对于某些要求电感量精度很高的场合，一般只能在绕制后用仪器测试，通过调节靠近边沿的线匝间距离或线圈中的磁芯位置来实现o(2)线圈的品质因数品质因数Q用来表示线圈损耗的大小，高频线圈通常为50—300。

对调谐回路线圈的Q值要求较高，用高Q值的线圈与电容组成的谐振电路有更好的谐振特性;用低Q值线圈与电容组成的谐振电路，其谐振特性不明显。

对耦合线圈，要求可低一些，对高频扼流圈和低频扼流圈，则无要求。

Q值的大小，影响回路的选择性、效率、滤波特性以及频率的稳定性。

一般均希望Q值大，但提高线圈的Q值并不是一件容易的事，因此应根据实际使用场合、对线圈Q值提出适当的要求。

电子元件与电路基础知识电子元件与电路是现代电子技术的基础，掌握这些知识对于电子工程师和电子爱好者来说至关重要。

本文将详细介绍电子元件与电路的基础知识，包括电子元件的分类、电路的基本概念以及电路的组成和工作原理等内容。

一、电子元件的分类电子元件是构成电路的基本单元，可分为被动元件和主动元件两类。

1. 被动元件被动元件是指不具备放大、整形等一切能力的元件，如电阻、电容、电感等。

- 电阻：电阻是电路中的常用元件，用于限制电流的大小。

其单位为欧姆（Ω），常用于电流检测、电压分压等应用。

- 电容：电容是存储电荷的元件，用于存储和释放电能。

其单位为法拉（F），常用于滤波、隔离等应用。

- 电感：电感是产生磁场的元件，用于储存和释放磁能。

其单位为亨利（H），常用于变压器、滤波器等应用。

2. 主动元件主动元件是指具备放大、开关等功能的元件，如晶体管、二极管、集成电路等。

- 晶体管：晶体管是一种用于放大和控制电流的器件。

它有三个引脚，分别为基极、发射极和集电极。

晶体管通过控制基极电流来控制集电极电流的放大倍数。

- 二极管：二极管是一种具有单向导电性的元件。

它有两个引脚，分别为阳极和阴极。

二极管在正向电压下具有导电性，而在反向电压下具有截止性。

- 集成电路：集成电路是将多个电子元件集成在一个芯片上形成的新型元件。

它可以实现复杂的逻辑功能，并具有小尺寸、低功耗的特点。

常见的集成电路包括微处理器、存储器等。

二、电路的基本概念电路是由电子元件组成的路径，用于传输电能或信号。

掌握电路的基本概念对于理解电子元件的工作原理和电路的设计至关重要。

1. 电流电流是电荷在电路中流动的物理现象。

它的量度单位为安培（A）。

电流的方向从正极（正电压）流向负极（负电压）。

2. 电压电压是电荷在电路中产生的电势差。

它的量度单位为伏特（V）。

电压可以驱动电流的流动，并决定电流的大小。

3. 电阻电阻是电路中对电流流动产生阻碍的元件。

它的量度单位为欧姆（Ω）。

电子元器件基础知识一 .常见元器件类型：1. 二极管、三极管、电阻、电容、电感、晶振或钟振、IC 、插座等。

二、PCB 和PCBA 的定义：1. PCB ：未贴片或未插件的基板叫PCB 。

2. PCBA ：已插件或贴片的板叫PCBA 。

三、元器件的介绍：1. 电阻Resistance （Ω） 1.1. 什么叫电阻：电子在物体内流动所遇到的阻力就叫电阻，就象水在水管中流动必须克服管壁或其它障碍物对水流动的阻力一样。

1.2.电阻的单位：欧姆简称“欧”，用字母R 表示为计算方便常用于千欧（K Ω），兆欧（M Ω）为单位。

1兆欧=1000千欧＝1000000欧1.3.欧姆定律：电阻两端的电压与电流成正比，即R ＝U/I 。

1.4. 阻值：电流流过时对其阻碍作用大小的一个数值。

阻值多半都用数值标在电阻上，也有是用色环来表示阻值的. 各种颜色对应的数值色环电阻的读法：从最靠近引脚的色环开始读起.误差一般用金,银表示. 色环电阻阻值识别方法：A,普通电阻用四色环表示阻值,其中第一第二色环为有效数字第三色环为倍率第四位为误差. B,精密电阻用五色环表示阻值,前三色环为有效数字第四色环为倍率第五位色环为误差. 1.5电阻的种类：固定电阻、可变电阻、敏感电阻等。

1.5.1固定电阻：这种电阻的阻值是固定不变的.色环电阻(330Ω) 色环电阻网络电阻水泥电阻1.5.2可变电阻：这种电阻的阻值，可以在一定范围内变化a. 可滑动式电阻b. 可变线绕电阻电位器（可变电阻）3敏感电阻：它的阻值受环境温度的影响特别显著符号如图所示,它们各自会随着光强弱，电压高低，气体性质，磁场变化等而产生变化。

压敏电阻热敏电阻1.6插件方法：电阻在一般情况下没有方向的要求，在插件时只要插入相应的回路。

色环电阻的插法水泥电阻的插法2.电容Capacitance（C）2.1什么是电容：电容器是一种能储存电能的元件。

它是由两块互相靠近但彼此绝缘的金属片组成的.2.2电容的单位：“法拉”简称“法”，用字母“F”或“f”来表示。

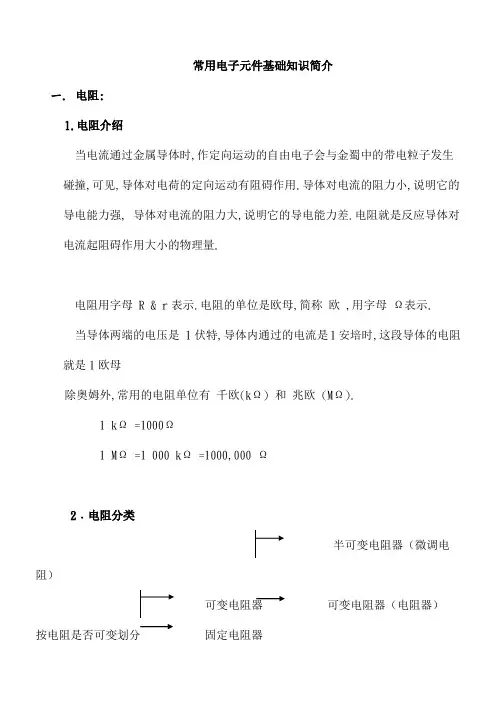

常用电子元件基础知识简介一.电阻:1.电阻介绍当电流通过金属导体时,作定向运动的自由电子会与金蜀中的带电粒子发生碰撞,可见,导体对电荷的定向运动有阻碍作用.导体对电流的阻力小,说明它的导电能力强, 导体对电流的阻力大,说明它的导电能力差.电阻就是反应导体对电流起阻碍作用大小的物理量.电阻用字母 R & r表示.电阻的单位是欧母,简称欧 ,用字母Ω表示.当导体两端的电压是 1 伏特,导体内通过的电流是1安培时,这段导体的电阻就是1欧母除奥姆外,常用的电阻单位有千欧(kΩ) 和兆欧 (MΩ).1 kΩ =1000Ω1 MΩ =1 000 kΩ =1000,000 Ω2﹒电阻分类半可变电阻器（微调电阻）可变电阻器可变电阻器（电阻器）按电阻是否可变划分固定电阻器碳质电阻﹐碳膜电阻（OPT）﹐金属膜电阻﹒金属氧化膜电阻﹐线绕电阻等﹒固定电阻──微调电阻──可变电阻──3﹒固定电阻器﹐电容器的标志方法a﹒直标法是指在阻容组件表面直接标出它的主要参数和技术性能的一种标志方法﹒主要参数和技术性能的数值﹐用阿拉伯数字和文字符号单位标出﹒b.文字符号法是将需要标志出的主要参数与技术性能用文字﹐数字符合两者有规律的组合起来标志在阻容组件上的一种方法﹒c﹒色标法是指用不同颜色的带或点在产品表面上标出产品的主要参数的标志方法﹐各种颜色所表示的意义如下表所示﹕例如:1.值为27000Ω﹐允许偏差±5﹐其表示方法如下﹕金色（允许偏差）橙色（倍乘）紫色（第二位数）红色（第一位数）2.值为17﹒5Ω﹐允许偏差1％﹐其表示方法如下﹕棕色（允许偏差）金色（倍乘）绿色（第三位数）紫色（第二位数）棕色（第一位数）4﹒常用组件的图形符号a﹒电阻器﹐电位器的图形符号A.电阻器的图形符号如下﹕符号中长方块表示电阻本身的圆柱体,该长方块在绘制时,长与宽的比值约为3﹕1﹔长方块两连的短线分别表示电阻器的两条引线﹒电阻的额定功率大小﹐即瓦数大小﹐在电阻器的圆形符号上也能表示出来﹐如下图所示﹕─────── 1／8W 1／4W 1/2W 1W────── 2W 3W 5W 10W──20W二.电容1.电容介绍电容是储存电荷的物理量,利用它可以起到用起到滤波,藕合,隔直,调谐,旁路,选苹等作用.半可变电容器可变电容器可变电容器2﹒分类﹕按电容器电容量可化分固定电容器按电容介质划分﹕磁介电容器﹐聚脂膜电容器﹐云母电容器﹐电解质电容器﹐胆电解电容器3﹒电容器符号﹐容量单位﹐表示方法﹕＊电容器用安母C表示﹐单位法拉（F）1F＝10的6次方μF 1μF＝10的6次方微微法拉（ PF）＊电容量的表示方法﹕a﹒数字值接表示法﹕ 10μF 0﹒22μF一般情况下﹐带小数点后面不注单位的都是微法（μF ）如0﹒22整数后不注单位的都是微微法（PF）如果整数又是微法的后面必须注单位﹒b﹒数字代号法﹕用三位数字来表示如 47 2 ──前面有效数字加零个数数字第一﹑二位如 103＝10＊10的三次方＝0﹒01μF227＝220μFc﹒数字加字母n﹐n表示千’如﹕6n8=6800PF 220n=0.22μF*误差等级﹐一般采用六级±1％±2％±5％±10％±20％±80％-20%F G J K M Z＊在电路上符号固定电容可变电容半可变电容有极性电解电容三﹒电感1﹒分类﹕按电感是否变划分为固定电感﹐可变电感铁心线圈无铁心按用途分变压器电源变压器中频变压器激励变压器（推动变压器）脉冲变压器2﹒电感量﹐单位符号﹕“L”享利（H）1H＝1000毫享（MH） 1MH＝1000微享（μH）1＞数字直接表示法2＞用色环表示﹕又称色码电感﹐表示方法同电阻﹐但本体一般为绿色﹒3＞注意事项﹕电源变压器必须申报安规﹐变压器绕制要有规定﹒变压器外壳上贴有危险标记﹐生产厂商标或标记生产日期﹐料号﹒四﹒二极体－1﹒图面阳极──阴极2﹒实体───3﹒以电器特性可分为﹕二极体 DILDE曾二极体 ZWNER随道二极体 TUNNEL SIODE功率二极管变容二极管光电二极管4﹒插机时注意﹕极性﹐料号﹒5.特性:单向导电性, 一般用字母"D"表示.五.三极体1.特性:放大;一般用字母"Q"表示.2.圖面:教材Page: of。

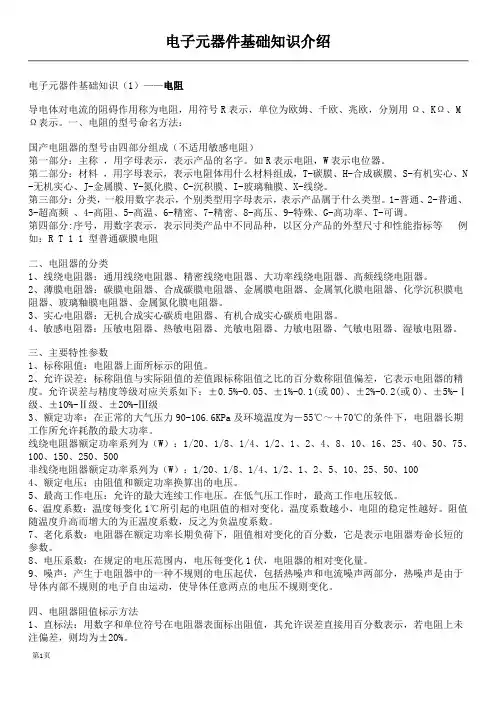

电子元器件基础知识介绍电子元器件基础知识（1）——电阻导电体对电流的阻碍作用称为电阻，用符号R表示，单位为欧姆、千欧、兆欧，分别用Ω、KΩ、M Ω表示。

一、电阻的型号命名方法：国产电阻器的型号由四部分组成（不适用敏感电阻）第一部分：主称，用字母表示，表示产品的名字。

如R表示电阻，W表示电位器。

第二部分：材料，用字母表示，表示电阻体用什么材料组成，T-碳膜、H-合成碳膜、S-有机实心、N -无机实心、J-金属膜、Y-氮化膜、C-沉积膜、I-玻璃釉膜、X-线绕。

第三部分：分类，一般用数字表示，个别类型用字母表示，表示产品属于什么类型。

1-普通、2-普通、3-超高频、4-高阻、5-高温、6-精密、7-精密、8-高压、9-特殊、G-高功率、T-可调。

第四部分:序号，用数字表示，表示同类产品中不同品种，以区分产品的外型尺寸和性能指标等例如：R T 1 1 型普通碳膜电阻二、电阻器的分类1、线绕电阻器：通用线绕电阻器、精密线绕电阻器、大功率线绕电阻器、高频线绕电阻器。

2、薄膜电阻器：碳膜电阻器、合成碳膜电阻器、金属膜电阻器、金属氧化膜电阻器、化学沉积膜电阻器、玻璃釉膜电阻器、金属氮化膜电阻器。

3、实心电阻器：无机合成实心碳质电阻器、有机合成实心碳质电阻器。

4、敏感电阻器：压敏电阻器、热敏电阻器、光敏电阻器、力敏电阻器、气敏电阻器、湿敏电阻器。

三、主要特性参数1、标称阻值：电阻器上面所标示的阻值。

2、允许误差：标称阻值与实际阻值的差值跟标称阻值之比的百分数称阻值偏差，它表示电阻器的精度。

允许误差与精度等级对应关系如下：±0.5%-0.05、±1%-0.1(或00)、±2%-0.2(或0)、±5%-Ⅰ级、±10%-Ⅱ级、±20%-Ⅲ级3、额定功率：在正常的大气压力90-106.6KPa及环境温度为－55℃～＋70℃的条件下，电阻器长期工作所允许耗散的最大功率。

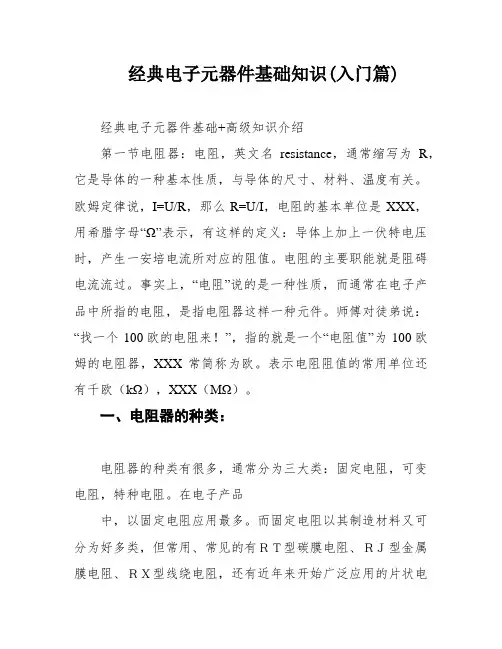

经典电子元器件基础知识(入门篇)经典电子元器件基础+高级知识介绍第一节电阻器：电阻，英文名resistance，通常缩写为R，它是导体的一种基本性质，与导体的尺寸、材料、温度有关。

欧姆定律说，I=U/R，那么R=U/I，电阻的基本单位是XXX，用希腊字母“Ω”表示，有这样的定义：导体上加上一伏特电压时，产生一安培电流所对应的阻值。

电阻的主要职能就是阻碍电流流过。

事实上，“电阻”说的是一种性质，而通常在电子产品中所指的电阻，是指电阻器这样一种元件。

师傅对徒弟说：“找一个100欧的电阻来！”，指的就是一个“电阻值”为100欧姆的电阻器，XXX常简称为欧。

表示电阻阻值的常用单位还有千欧（kΩ），XXX（MΩ）。

一、电阻器的种类：电阻器的种类有很多，通常分为三大类：固定电阻，可变电阻，特种电阻。

在电子产品中，以固定电阻应用最多。

而固定电阻以其制造材料又可分为好多类，但常用、常见的有ＲＴ型碳膜电阻、ＲＪ型金属膜电阻、ＲＸ型线绕电阻，还有近年来开始广泛应用的片状电阻。

型号命名很有规律，Ｒ代表电阻，Ｔ－碳膜，Ｊ－金属，Ｘ－线绕，是拼音的第一个字母。

在国产老式的电子产品中，常可以看到外表涂覆绿漆的电阻，那就是ＲＴ型的。

而红颜色的电阻，是ＲＪ型的。

一般老式电子产品中，以绿色的电阻居多。

为什么呢？这涉及到产品成本的问题，因为金属膜电阻虽然精度高、温度特性好，但制造成本也高，而碳膜电阻特别价廉，而且能满足民用产品要求。

二、电阻器的标识这些直接标注的电阻，在新买来的时候，很容易识别规格。

可是在装配电子产品的时候，必须考虑到为以后检修的方便，把标注面朝向易于看到的地方。

所以在弯脚的时候，要特别注意。

在手工装配时，多这一道工序，不是什么大问题，但是自动生产线上的机器没有那么聪明。

而且，电阻器元件越做越小，直接标注的标记难以看清。

因此，国际上惯用“色环标注法”。

事实上，“色环电阻”占据着电阻器元件的主流地位。

“色环电阻”顾名思义，就是在电阻器上用不同颜色的环来表示电阻的规格。

电子元器件基础知识讲解
一、电阻
电阻在电路中用“R”加数字表示，如:R15表示编号为15的电阻。

电阻在电路中的主要作用为分流、限流、分压、偏置、滤波(与电容器组合使用)和阻抗匹配等。

1.参数识别:电阻的单位为欧姆(Ω)，倍率单位有:千欧(KΩ)，兆欧(MΩ)等。

换算方法是: 1兆欧=1000干欧=000000欧电阻的参数标注方法有3种，即直标法、色标法和数标法。

数标法主要用于贴片等小体积的电路，如:
472表示47X100Ω(即4.7K);104则表示100KΩ
色环标注法使用最多，现举例如下:
四色环电阻——五色环电阻(精密电阻)
电阻的色标位置和倍率关系如下表所示:
颜色、有效数字、倍率、允许偏差(%)
银色/ 10-2±10
金色/ 10-1±5
黑色0 100/
棕色1 101±1
红色2 102±2
橙色3 103/
黄色4 104/
绿色5 05±0.5
蓝色6 106±0.2
紫色7 107±0.1
灰色8 108/
白色9 109+5至-20
无色/ /±20。
