模块八零件图本模块导读：学习目标：①掌握零件表达方案的选择方法、尺寸标注的基本要求，理解技术要求的基本概念；②掌握在零件图上标注技术要求的方法；③掌握零件上功能结构、工艺结构的画法；④掌握看零件图的方法步骤。
学习内容：①零件图的作用和内容；②零件视图的选择；③零件图中的尺标注；④零件图的工艺结构；⑤典型零件的图例分析。
表达零件的图样称为零件工作图（简称零件图）。
每一台机械或部件，都是由许多零件按一定装配关系和技术要求装配而成。
如图7-1a所示是滑动轴承分解的轴测图，滑动轴承是机械传动中常见的一个部件，由一些标准件（螺栓、螺母等）、专用件（轴承盖、轴承座等）装配而成的，如图7-1b。
制造机械或部件必须依照零件图制造零件，所以零件图是指导制造零件的图样，如图7-1c。

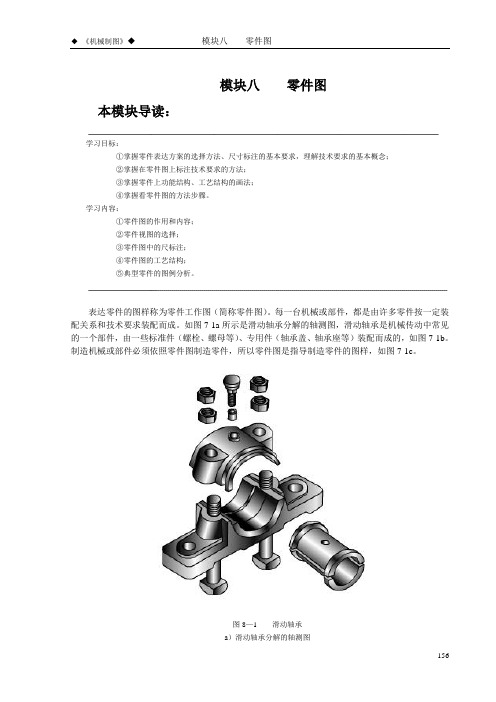

图8—1 滑动轴承a）滑动轴承分解的轴测图156157任务一 零件图的作用与内容一、零件图的作用零件图是设计部门提交给生产部门的重要的技术文件，它反映了设计者的意图，表达了机器或部件对零件的要求，是制造和检验零件的依据。
二、零件图的内容图8-1c ）是滑动轴承座的零件图，从图中可以看出，一张完整的零件图应具有以下四方面的内容：图8—1滑动轴承b ）滑动轴承装配图1581、一组图形用一定数量的视图、剖视图、断面图、局部放大图等，正确、清晰、完整和简便地表达出零件的内外部结构和形状。
2、全部尺寸正确、完整、清晰、合理地注出零件各形体的大小和相对位置尺寸。
3、技术要求标注或说明零件在加工、检验、装配、调试过程中所需的质量要求。
如表面粗糙度、尺寸公差、形位公差、热处理及表面处理要求等。
4、标题栏标题栏在图样的右下角，用以填写零件的名称、材料、数量、图号、比例及制图、审核、批准人员签名、日期等。
任务二 零件视图的选择与尺寸标注为了把零件内外部的结构形状正确、完整、清晰地表达出来，又能使读图方便，绘图简便，关键是合理地选择表达方案，即应认真考虑、分析零件的结构形状、主视图的选择及其他视图的数量、画法的选择。
