第一章机械制图知识一、零件的表示方法在生产实际中，有些简单的零件，往往只需要一个或两个视图并注上尺寸，就可以表达清楚了，而有些形状比较复杂的零件，用三个视图也往往难以清楚地表达它的内外结构。
因此要想把零件的形状表达得正确、完整，而图形又清晰、简练，以便于他人看图，只有根据零件的结构特点及复杂程度，采用不同的表达方法。
为此，国家标准《机械制图》在图样画法中规定了视图、剖视、剖面、局部放大图、简化画法等表达方式，供绘图时选用。
本章介绍的表达方法，就是其中的一部分。

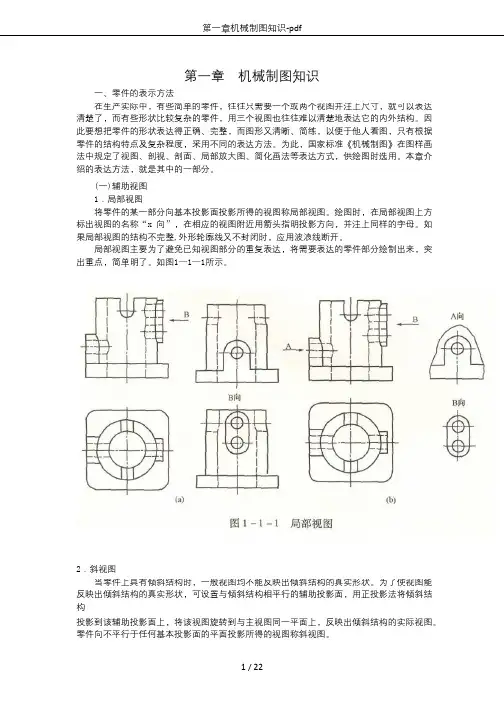

(一)辅助视图1．局部视图将零件的某一部分向基本投影面投影所得的视图称局部视图。
绘图时，在局部视图上方标出视图的名称“x 向”，在相应的视图附近用箭头指明投影方向，并注上同样的字母。
如果局部视图的结构不完整,外形轮廓线又不封闭时，应用波浪线断开。
局部视图主要为了避免已知视图部分的重复表达，将需要表达的零件部分绘制出来，突出重点，简单明了。
如图1—1—1所示。
2．斜视图当零件上具有倾斜结构时，一般视图均不能反映出倾斜结构的真实形状。
为了使视图能反映出倾斜结构的真实形状，可设置与倾斜结构相平行的辅助投影面，用正投影法将倾斜结构投影到该辅助投影面上，将该视图旋转到与主视图同一平面上，反映出倾斜结构的实际视图。
零件向不平行于任何基本投影面的平面投影所得的视图称斜视图。
画斜视图时，必须在相应的视图附近，用箭头指明投影方向，并注上字母“x”，在斜视图上方标出“x 向”；斜视图一般按投影关系配置，必要时也可配置在其他适当的位置。
允许将图形旋转，在图形上方标注“x 向旋转”。
斜视图一般只表达零件倾斜结构的图形，其视图的断裂边界用波浪线表示(如图1—1—2)。
(二)剖视图1．剖视图的概念零件内部的结构(如孔、空腔和槽等)，在视图中是用虚线表示的(图1—1—3)，当零件的内部结构比较复杂时，视图中就会出现较多的虚线，给看图带来困难。
为使原来在视图中不可见的部分转化为可见的，从而使虚线变为实线，以提高图形的清晰程度，也便于标注尺寸和技术要求。
