机械制图零件图的内容及画法

  • 格式：ppt
  • 大小：2.98 MB
  • 文档页数：21

下载文档原格式

  / 21

合集下载

《机械制图》(张雪梅)教学课件 第八章 零件图

《机械制图》(张雪梅)教学课件 第八章 零件图
图8-23（a）所示进行标注（图中Fe表示基本材料为钢，Ep表示加工工艺为电镀）。 如图8-23（b）所示，三个连续的加工工序的表面结构、尺寸和表面处理的标注如下。
第一道工序：单向上限值，Rz为1.6 μm，表面纹理没有要求，去除材料的工艺。
第二道工序：镀铬，无其他表面结构要求。
第三道工序：一个单向上限值，仅对长为50 mm的圆柱表面有效，Rz为6.3 μm，表面纹
➢ 4.表面结构要求在图纸中的注法
4.1 表面结构表示法
（1）表面结构要求对每一表面一般只注一次，并尽可能注在相应的尺寸及其公差的同一视图上。 除非另有说明，所标注的表面结构要求是对完工零件表面的要求。
（2）表面结构的注写和读取方向与尺寸的注写和读取方向一致。表面结构要求可标注在轮廓线 上，其符号应从材料外指向并接触表面，如图8-15所示。必要时，表面结构也可用带箭头或黑 点的指引线引出标注，如图8-16所示。
在零件图上标注尺寸时，不仅要考虑设计要求，还应使标注出的尺寸便于测量和校验。 如图8-11（a）所示，尺寸A不便于测量，应按图8-11（b）标注尺寸。
3.3 标注尺寸应注意的问题
图8-9 封闭尺寸链
图8-10 开口尺寸链
3.3 标注尺寸应注意的问题
（a）不正确
（b）正确
图8-11 标注尺寸应便于测量
图8-1 左端盖及其零件工作图
零件图的 内容
（1）一组图形。用一组恰当的图形（如局部视图、剖视图、断
1
面图及其他规定画法等）将零件各组成部分的内外形状和位置关 系正确、完整、清晰地表达出来。如图8-1所示，用一个基本视
图表达泵盖的外形，用A―A全剖视图表达泵盖的内部形状。
2
（2）全部尺寸。在零件图上应正确、完整、清晰、合理地标注零 件在制造和检验时所需要的全部尺寸，以确定其结构大小。

机械制图 第七章

机械制图 第七章

二,尺寸标注的注意事项 1.重要尺寸应直接标出 2.应该避免出现封闭尺寸链 3.标注尺寸应该考虑测量的方便性 4.零件的内外结构尺寸应该分类集中标注 5.按不同加工方法标注尺寸 6.所标注尺寸应尽量符合加工顺序 三,常见孔的标注尺寸|(见书上166页) | 166
第四节 零件图上的技术要求
一,表面粗糙度 1.表面粗糙度的概念 表面粗糙度是指零件表面粗糙的程度.零件的各个表面,不管加工得多么光 滑,放在放大镜(或显微镜)下面观察,都可以看到峰谷高低不平的情况.因此, 把零件加工表面上具有较小间距和峰谷所组成的微观几何形状特征称为表面 粗糙度,如图7-18所示.它与加工方法和其他因素有关. 表面粗糙度是衡量零件表面质量的重要指标,它对零件配合,耐磨性,耐 腐蚀性,密封性,外观等都有影响.因此,要根据零件的功能要求对表面粗 糙度作出规定,并用代号在零件图上注出 ,以指导制造和检验零件.
图 7-23
3.配合类型 基本尺寸相同的相互结合的孔和轴的公差带之间的关系称为配合.根据配合 的松紧程度的不同,配合可分为以下3类: 图7-24配合类型(1)间隙配合.具有间隙(包括最小间隙等于零)的配合,称为 间隙配合.从孔,轴公差带相对位置看,孔的公差带在轴的公差带之上就形 成间隙配合,如图7-24a所示.间隙配合主要用于轴,孔之间有相对运动的联 接. (2)过盈配合.具有过盈(包括最小过盈等于零)的配合,称为过盈配合.具有 过盈的两个零件结合牢固,可传递扭矩.从孔,轴公差带相对位置看,孔的 公差带在轴的公差带之下,就形成了过盈配合 ,如图7-24b所示. (3)过渡配合.既具有间隙又具有过盈的配合,称为过渡配合.此时,一般 间隙和过盈都不大,所以两相配零件间同轴度较好,从孔,轴公差带位置看, 孔的公差带与轴的公差带相互交叠,如图7-24c所示.

《机械制图》(刘凤玲)教学课件 第8章 零件图

《机械制图》(刘凤玲)教学课件 第8章 零件图
《机械制图》
第8章 零件图
目录
CONTENTS
1 零件图概述 2 零件结构形状的表达 3 零件上的常见工艺结构 4 零件尺寸的合理标注 5 零件图上的技术要求 6 读零件图
ART 01
零件图概述
零件图与装配图的作用和关系 零件图的内容
➢ 零件图与装配图的作用和关系
当设计或测绘机器时，先要绘制装配图，再拆画零件图，零件完 工后再按装配图将零件装配成机器或部件。因此，零件与部件、零件图 与装配图之间的关系十分密切。当识读或绘制零件图时，要考虑零件在 部件中的位置、作用，以及与其他零件间的装配关系，从而理解各个零 件的结构形状和加工方法；当识读或绘制装配图时，也必须了解部件中 主要零件的结构形状和作用，以及各零件间的装配关系。
选择其他视图
主视图确定之后，要分析该零件还有哪些结构形状未表达完整，如何 将主视图未表达清楚的部位用其他视图进行表达，并使每个视图都有表达 的重点。在选择视图时，应优先选用基本视图及在基本视图上作剖视图。 在完整、清晰地表达零件结构形状的前提下，尽量减少视图的数量，力求 制图简便。
选择其他视图
➢ 正确选择尺寸基准
2．工艺基准
工艺基准是指零件在加工、测量时的基准面或线。例如，图中凸台的顶 面是工艺基准，以此为基准测量螺孔的深度尺寸8比较方便。
设计基准和工艺基准最好能重合，这样既可满足设计要求又能便于加工 制造。
➢ 合理标注尺寸的原则
1．重要尺寸直接注出
重要尺寸是指有配合功能要求的尺寸、重要的相对位置尺寸、影响零件使 用性能的尺寸，这些尺寸都应在零件图上直接注出，如图所示。图（a）中的轴 孔中心高h1是重要尺寸，若按图（b）标注，则尺寸h2 和 h3将产生较大的积累误 差，使孔的中心高不能满足设计要求。另外，为安装方便，图（a）中底板上两 孔的中心距l1也应直接注出，若按图（b）标注尺寸l3 间接确定l1 ，则不能满足 装配要求。

机械制图教程零件图基础知识(pdf 88页)

机械制图教程零件图基础知识(pdf 88页)

A
9.3 零件的工艺结构
零件图上应反映加工工艺对零件结构 的各种要求。 一、 铸造工艺对零件结构的要求 ⒈ 铸造圆角
铸件表面相交处应有圆角，以免铸件冷却 时产生缩孔或裂纹，同时防止脱模时砂型落砂。
缩孔 裂纹
过渡线 ：
由于铸造圆角的存在，使得铸件表面的 相贯线变得不明显，为了区分不同表面，以 过渡线的形式画出。

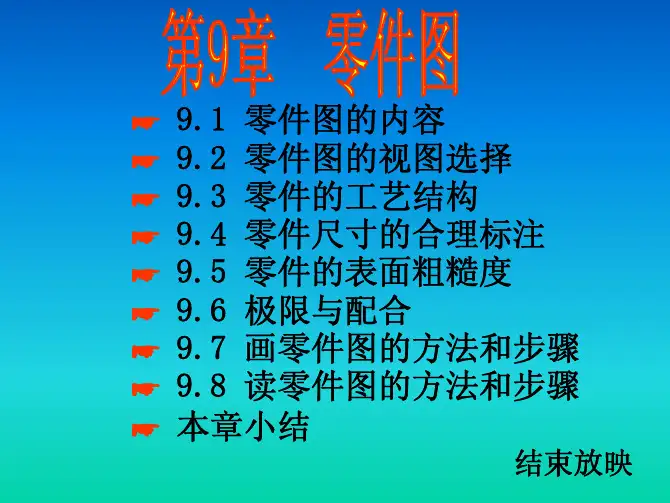

9.1 零件图的内容 9.2 零件图的视图选择 9.3 零件的工艺结构 9.4 零件尺寸的合理标注 9.5 零件的表面粗糙度 9.6 极限与配合 9.7 画零件图的方法和步骤 9.8 读零件图的方法和步骤
本章小结
结束放映
9.1 零件图的内容
组成机器的最小单元称为零件。
根据零件的作用及其结构,
通常分为以下几类：
右端盖
★ 轴类（齿轮轴） ★ 盘类（齿轮、端盖）
齿轮轴
★ 箱体类（泵体）
★ 标准件
螺钉
销 螺母
（螺栓、销等）
垫圈
左端盖 泵体 传动齿轮
表达单个零件的图称为零件图。
一、零件图的作用: 加工制造、检验、测量零件。
二、零件图的内容:
⒈ 一组视图
表达零件的结构形状。退刀槽bb砂轮越程槽
砂轮
φ φ φ
图中 φ：槽的直径；b：槽宽
b
⒊ 钻孔端面
作用：避免钻孔偏斜和钻头折断。
90°
⒋ 凸台和凹坑
作用：减少机械加工量及保证两表面接触良好。
凸台
凹坑
处为接触加工面 凹腔
凹槽
9.4 零件尺寸的合理标注
合理标注尺寸的基本原则
所谓合理就是标注尺寸时，既要满足 设计要求又要符合加工测量等工艺要求。 一、正确地选择基准

CAD机械制图之零件图

CAD机械制图之零件图

一、零件图的作用
零件图是制造和检验零件的主要依据，是设计部门提交给消
费部门的重要技术文件，也是停止技术交流的重要资料。
二、零件图的主要内容
1.一组视图
缩小(suōxiǎo)本图
表达零件的内外结构外形(wài xínɡ);
2.完整的尺寸
制造、检验零件所需的全部定形、
定位尺寸;
3.技术要求
加工零件的一些技术要求，如表
⑴ 基本尺寸 设计时选定 的尺寸；
⑵ 实践尺寸 零件完工后 实践测量所的尺寸；
⑶ 极限尺寸 设计时确定 的允许零件尺寸变化范围的 两个界限值。因此极限尺寸 又分为最大极限尺寸和最小 极限尺寸。
第十八页，共43页。
图8-13 公差(gōngchā)的术语及 定义
⑷ 尺寸(chǐ cun)倾
向
尺寸倾向又分上倾向和下倾向： 上倾向=最大极限尺寸-基本尺寸；
外表(wàibiǎo)粗糙度标注例如一、例如二。
第十七页，共43页。
二、极限(jíxiàn) 与配合
1.零件的互换性概念 在已加工的一批零件中，任取一件都能顺利装配运用，并能到达规则的技术要求，零件 具有这种性质就称零件具有互换性。 2.极限与配合的概念 零件的实践加工尺寸是不能够与设计尺寸相对分歧的，因此设计时应允许零件尺寸有一 个变化范围，尺寸在该范围内变化时，相互(xiānghù)结合的零件之间能构成一定的关系 ，并能满足运用要求。这就是〝极限与配合〞的概念。 3.极限与配合术语
CAD机械制图(jī xiè zhì tú)之零件图
2021/11/10
第一页，共43页。
概 述：任何机器或部件都是由许多零件组成的。表达单个零件的
结构外形、尺寸大小及技术要求等外容的图样称为零件图。本 章主要引见零件图的有关内容及其绘制与阅读方法。

《机械制图》-第7章零件图

《机械制图》-第7章零件图

15
2．考虑工艺要求 非功能尺寸一般是用来保证零件的结构强度，确定零件形 状，控制零件重量的一些尺寸。这些尺寸不影响产品的工 作性能，也不影响零件间的配合性质和精度。非功能尺寸 可以从工艺基准出发标注，以满足工艺要求，并应考虑加 工顺序和测量方便。 （1）按加工顺序标注尺寸。按加工顺序标注尺寸，符合 加工过程，便于加工和测量，从而保证工艺要求。轴套类 零件的一般尺寸或零件阶梯孔等都按加工顺序标注尺寸。 如下图1所示。 （2）应考虑测量方便。在没有结构上或其他特殊要求时， 标注尺寸应考虑测量和检验的方便，如下图2所示。同时 尽量做到使用普通量具就能测量，以减少专用量具的设计 16 和制造。
20
23
11
A—A A
B
技术要求
170 24 未注圆角半径为R3 未注圆角半径为R3 32 27 制图 HT-20材料 HT-20-40 64
轴承座
设计 描图 重量 比例 1:2
清华大学机械厂
审核 件数
25
4
2
零件图内容
视图、剖视图、断面图） 一组视图（视图、剖视图、断面图） 表达零件各部分的形状、结构、 表达零件各部分的形状、结构、位置
2．轴类零件的表达方法
为了加工时看图方便，轴类零件的主视图按加工位置选择，一般 将轴线水平放置。垂直轴线方向作为主视图的投射方向，使它符 合车削和磨削的加工位置，如上图所示。在主视图上，清楚地反 映了阶梯轴的各段形状及相对位置，也反映了轴上各种局部结构 的轴向位置。轴上的局部结构，一般采用断面、局部剖视、局部 放大图、局部视图来表达。用移出断面反映键槽的深度，用局部 25 放大图表达挡圈槽的结构。
28
叉架类零件 1．叉架类零件的结构特点 叉架类零件包括拨叉、支架、连杆等零件。叉架类零件 一般由三部分构成，即支持部分、工作部分和联接部分。 联接部分多是肋板结构，且形状弯曲扭斜的较多。支持 部分和工作部分，细部结构也较多，如圆孔、螺孔、油 槽、油孔等。这类零件，多数形状不规则，结构比较复 杂，毛坯多为铸件，需经多道工序加工制成。 2．叉架类零件的表达方法

机械制图第8章零件图全解

机械制图第8章零件图全解

公差恒 为正
45
3）公差带图：
上极限偏差 公差带
＋ 0－
+0.008 -0.008
下极限偏差
+0.024
+0.008 -0.006
0
-0.022
50 公称尺寸
例: 50±0.008
50
+0.024 +0.008
50
-0.006 -0.022
公差带图可以直观地表示出公差的大小 及公差带相对于零线的位置。

⑵ 选择主视图 安放位置：符合加工位置，轴线水平放置。
投射方向：A向 通常采用全剖视图。
⑶ 选择其它视图
用左视图表达孔、槽的分
布情况。
A
23
A
24
8.4 零件图的尺寸标注
在零件图上需标注如下内容： 1. 加工制造零件所需的全部尺寸。 2. 零件的表面结构要求。 ⒊ 零件的几何公差。
有关零件在加工、检验过程中应达到的 其他一些技术指标，如材料的热处理要求等， 通常作为技术要求写在标题栏上方的空白处。
c) 综合式
尺寸标注的三种形式
28
三、主要的尺寸应直接注出 主要尺寸指影响产品性能、工作精度
和配合的尺寸。
非主要尺寸指非配合的直径、长度、 外轮廓尺寸等。
c b
cd
正确！
错误！
29
四、避免出现封闭的尺寸链
ce d b
错误！
c
d
b
正确！
长度方向的尺寸 b、c、 e 、d 首尾相 接，构成一个封闭的尺寸链。
C向局部视图表 达上面凸台的形状。
A D
D
B－B C
视图方案一
18

机械制图零件图ppt课件

机械制图零件图ppt课件
②套类零件普通是空心的，所以主视图多采用全剖视图或 半剖视图，对其上的沟槽、孔洞可采用移出断面或部分放 大图，如下图。
2.盘盖类零件的表达方法
〔1〕构造特点：盘盖类零件的主体构造是同轴线的回转 体，常带有各种外形的凸缘、均布的圆孔和肋等构造。
盘类零件普通是用来传送运动或动力的，如齿轮、带轮等； 盖类零件普通用来作为轴承孔等的端盖。如图
因此，配置其他视图时应留意以下几个问题： (1)每个视图都有明确的表达重点，各个视图相互配合、 相互补充，表达内容尽量不反复。 (2)根据零件的内部构造选择恰当的剖视图和断面图。 (3)对尚未表达清楚的部分外形和细小构造，补充必要的 部分视图和部分放大图。 (4)能采用省略、简化画法表达的要尽量采用。 二、典型零件的表达方法 零件的外形繁多,但按其构造外形,大体可归纳为四大类, 即轴套类零件、盘盖类零件、叉架类零件和箱体类零件。
南山学院
齿轮
尾架端盖
电机端盖
〔2〕主视图选择：盘盖类零件主要也是在车床上加工， 选择主视图时，应遵照加工位置原那么，即应将轴线程度 放置画图，并用剖视图表达内部构造及相对位置 。
〔3〕其他视图选择：这类零件的根本外形是扁平的盘状， 通常需用两个根本视图来进展表达，除外主视图，另一根 本视图主要表达其外轮廓以及零件上各种孔的分布。如图
〔3〕其他视图选择：根据零件的构造特点，表达时至少 需求三个根本视图。俯视图常采用视图表达箱壁构造外形
阀体
支座
泵体
左视图常采用全剖或半剖视图表达内部构造及相对位置， 其它没有表达清楚的构造〔如：肋、凸台等〕采用移出断 面、部分视图和斜视图等。如下图 〔4〕阐明：蜗轮蜗杆减速器箱体零件图，如下图。 主视图采用任务位置，且采用全剖视图，主要表达了蜗轮 轴孔的构造外形以及各形体的相互位置； 俯视图主要表达了箱壁的构造外形；左视图主要表达了蜗 轮轴孔与蜗杆轴孔的相互位置。 C-C剖面图主要表达了肋板的位置和底板的外形，D、E向 部分视图表达了左右凸缘的外形。 几个视图配合起来，完好地表示了箱体的复杂构造。

机械制图-(5-6)

机械制图-(5-6)

a.铸造工艺结构
1）起模斜度 为了在造型时方便模型取出，沿起模方向的斜度。如图5-2所示。 2）铸造圆角 为了便于脱模和避免砂型尖角落砂以及防止铸件两表面相交处出现裂纹和缩孔，在铸 件弯角处作成圆，易产生缩孔，故要求壁厚均匀或有过渡结构，如图5-3
壁厚不均匀 产生的缩孔
c.装配图的规定画法
（1）零件接触面和配合面的画法 在装配图中，两个零件的接触面和配合面只画一条线， 而不接触面或非配合面应画成两条线，如图5-19所示。 （2）剖面线的画法 在装配图中，为了区分不同的零件，两个相邻零件的剖面线应画成倾 斜方向相反或间隔不同，但同一零件的剖面线在各剖视图和断面图中的方向和间隔均应一致， 窄剖面区域的剖面线可用涂黑代替，如图5-19所示。 （3）紧固件及实心件的画法 在装配图中，对于紧固件、键、销及轴、连杆、球等实心零 件，若按纵向剖切且剖切平面通过其轴线或对称平面时，这些零件均按不剖绘制，如图5-19中 的丝杠、螺钉和圆锥销等。
图5-2 铸件的起模斜度和圆角
过渡结构
图5-3 铸件的壁厚
b.机械加工工艺结构
1）倒角 为了便于轴孔的装配和除去零件加工后形成的锐边，在轴孔的端部加工倒角。如图5-4所示。 2）退刀槽和砂轮越程槽 零件车削或磨削时，为了使加工表面能全部加工，或是为了便于进、退刀具， 常在轴肩处、孔的台肩处先车制出退刀槽或砂轮越程槽。如图5-5所示。
图5-12 主动轴的零件图
2、轮盘类零件
盘类零件有法兰盘、端盖、压盖等，一般为圆盘形零件。
a.结构特点
这类零件的主要结构与轴类零件类似都是由同一轴线不同直径的若干回转体组成， 但其轴向尺寸短，圆柱体直径大，上面有若干个均匀分布的安装孔。如右图5-13
b.图形特点

机械制图基础知识-零件图详解

机械制图基础知识-零件图详解
13
⑴ 分析形体、结构 由于轴上零件的固
定及定位要求，其形 状为阶梯形，并有键 槽。
⑵ 选择主视图 安放位置：
加工位置， 水平放置。
投射方向:
如图所示。
⑶ 选择其它视图 用断面图表达键槽结构
14
4、 盘类零件（如端盖） ⑴ 分析形体、结构 盘类零件主要由不同直径的同心圆柱面
所组成，其厚度相对于直径小得多，成盘 状，周边常分布一些孔、槽等。
由于加工时，尺寸 c、d、e 都会产 生误差，这样所有的误差都会积累到尺 寸 b上，不能保证尺寸 b 的精度要求。
23
16 10 8
五、应尽量符合加工顺序
1×45°
加工顺序：
2×6 20
36 45
①
②
③
④
24
六、应考虑测量方便
不好！
好！
不好！
好！
25
七、 其他常见结构及其尺寸注法
结构名称 尺 寸 标 注 方 法
5
加工位置 零件的安放位置 （轴、盘类）
⒉ 选主视图
工作位置 （支架、壳体类）
投射方向 能清楚地表达主要形体
⒊ 选其它视图
的形状特征
首先考虑表达主要形
工件旋转
体的其它视图，再补全 次要形体的视图。
⒋ 方案比较
车刀移动
车床
在多种方案中比较，择优。 加工轴
6
三、典型零件的视图表达
⒈ 支架类零件
装油杯孔
二、零件图的内容: ⒈ 一组视图 表达零件的结构形状。 ⒉ 完整的尺寸 确定各部分的大小和位置。 ⒊ 技术要求 加工、检验达到的技术指标。 ⒋ 标题栏 零件名称、材料及必要 签署等。
3
1.2 零件图的视图选择

机械制图第7章 零件图

机械制图第7章 零件图

零件图
形状特征原则
选取能将零 件各组成部分的 结构形状以及相 对应的位置反映 得最充分的方向 作为主视图投射 方向
零件图
该方向投影 最能显示零件的 形状特征，故作 为主视图投射方 向。
零件图
加工位置原则
按照零件在主要加工工序中的装夹位置 选取主视图，使主视图尽量与加工位置一 致，以便制造者看图。
零件图
二、典型结构的尺寸标注
锪平面
锥形沉孔
零件图
二、典型结构的尺寸标注
柱形沉孔
倒角
零件图
§7-4 零件图的技术要求
一、表面结构的图样表示及标注方法 二、极限、公差、偏差 三、形状和位置公差简介
四、材料的热处理及表面处理
零件图
一、表面结构的图样表示法
表面结构是表面粗糙度、表面波纹度、表面缺陷、 表面纹理和表面几何形状的总称，本节主要介绍常用 的表面粗糙度表示法。
Z
表面轮廓
Ra
X O 取样长度L
基准线
零件图 2.表面结构要求符号
2H
画法比例 H=3.5mm 线宽 0.35mm
H
60°
60°
零件图
符号名称 基本图形符号 符号 含义 未指定工艺方法的表面， 当通过一个注释解释时可 单独使用。 用去除材料方法获得的表 面，仅当其含义是“被加 工表面“时可单独使用 不去除材料的表面，也可 用于表示保持上道工序形 成的表面，不管这种状况 是通过去除或不去除材料 形成的 在以上各种符号的长边上 加一横线，以便注写对表 面结构的各种要求
该零件主要加工工序为车削，取轴线水平放置， 并取剖视表达内部结构。为表达端面、孔、筋等的分 布，配置左视图。配置辅助视图表达局部结构。
零件图

机械制图技巧(图文详解)

机械制图技巧(图文详解)
差一定，通过改变另一种非基准件的基本偏差来获得各种不同性质配合 的制度称为基准制。根据生产实际的需要，国家标准规定了两种基准制。 1）基孔制（如左下图所示）
基孔制--是指基本偏差为一定的孔的公差带与不同基本偏差的轴的 公差带形成各种配合的一种制度。见左下图。基孔制的孔称为基准孔， 其基本偏差代号为 H，其下偏差为零。
2) 形位公差标注示例 一根气门阀杆，在图中所标注的形位公差附近添加的文字，只是为
了给读者作说明而重复写上的，在实际的图样中不需要重复注写。
1.零件上的铸造结构
1) 铸造圆角 当零件的毛坯为铸件时，因铸造工艺的要求，铸件各表面相交的转角
处都应做成圆角。铸造圆角可防止铸件浇铸时转角处的落砂现象及避免 金属冷却时产生缩孔和裂纹。铸造圆角的大小一般取 R=3~5mm，可在 技术要求中统一注明。
2)钻孔结构 用钻头钻出的盲孔，在底部有一个 120°的锥角，钻孔深度指的是圆
柱部分的深度，不包括锥坑。在阶梯形钻孔的过渡处，也存在锥角 120° 圆台，其画法及尺寸注法。
用钻头钻孔时，要求钻头轴线尽量垂直于被钻孔的端面，以保证钻孔准 确和避免钻头折断。三种钻孔端面的正确结构。
3)凸台和凹坑 零件上与其他零件的接触面，一般都要加工。为了减少加工面积，并
在标注尺寸方面，通常选用设计上要求的轴线、重要的安装面、接触 面（或加工面）、箱体某些主要结构的对称面（宽度、长度）等作为尺 寸基准。对于箱体上需要切削加工的部分，应尽可能按便于加工和检验 的要求来标注尺寸。 5.零件常见结构的尺寸注法
常见孔的尺寸注法（盲孔、螺纹孔、沉孔、锪平孔）；倒角的尺寸注 法。 盲孔 螺纹孔 沉孔
标准公差的数值由基本尺寸和公差等级来决定。其中公差等级是确 定尺寸精确程度的标记。标准公差分为 20 级，即 IT01，IT0，IT1，…， IT18。其尺寸精确程度从 IT01 到 IT18 依次降低。标准公差的具体数值 见有关标准。

中职机械制图-第八章零件图(劳社版统编教材课件)

中职机械制图-第八章零件图(劳社版统编教材课件)

§8－5 零件图上的技术要求
三、几何公差（形、位公差） 4．几何公差标注示例
§8－6 读零件图
球阀轴测装配图
§8－6 读零件图
图8－54 阀杆
§8－6 读零件图
图8－55 阀盖
§8－6 读零件图
图8－57 阀体
§8－6 读零件图
综合实例－－支架零件图（补画A-A剖视图）
§8－6 读零件图
基轴制配合
§8－5 零件图上的技术要求
二、极限与配合
4．配合制 基孔制配合
基孔制配合
§8－5 零件图上的技术要求
二、极限与配合
4．配合制 基轴制配合
基轴制配合
§8－5 零件图上的技术要求
二、极限与配合
4．配合制 基本偏差系列
§8－5 零件图上的技术要求
二、极限与配合 5．优先、常用配合 GB/T 1801—2009对公差带和配合的选择作了进一步的限 制，规定了基本尺寸至3 150 mm的孔、轴公差带，分为优先、
公差带的三种标注法
§8－5 零件图上的技术要求
二、极限与配合 6．极限与配合的标注与查表
（3）极限偏差值的查表方法示例
φ18H8/f7
φ14N7/h6
§8－5 零件图上的技术要求
三、几何公差（形、位公差）
1．基本概念 为保证加工零件的装配和使用要求，在图纸上除给出尺寸 公差、表面结构要求外，还有必要给出几何公差要求。
§8－4 零件尺寸的合理标注
三、合理标注零件尺寸的方法和步骤
图8－25 标注零件尺寸示例（二）
§8－5 零件图上的技术要求
一、表面结构的图样表示法
二、极限与配合
三、几何公差
§8－5 零件图上的技术要求
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
零件图体现设计人员的设计思想、设计意 图。因此，规范地、正确地、清晰地绘制零件 图是对工程技术人员的最基本的要求。
3
一. 零件图的内容与绘制步骤 1. 零件图的内容
① 一组视图 包括视图、剖视图、断面图等，把零件各部分形状表
达清楚、确切 ② 完整的尺寸
确定零件各部分结构、形状的大小及相对位置 ③ 技术要求
19
⑵ 集中表达与分散表达问题 基本原则是有利于看图、便于想出零件的完整形状。 具体操作中应注意： ——过多地使用局部剖视，会使图形纷杂混乱 ——过多地使用局部视图，会使整体形状支离破碎
⑶ 零件图上虚线的使用问题 图中应尽量避免过多地使用虚线来表示物体形状。 虚线的处理原则一般为： ——当零件的某一部分的形状已经表示清楚了，则表示这一部分的虚线不画 ——若在一个视图中画了虚线并不影响此视图的清晰，而且还可省略另一个 视图时，可以画虚线 ——若能使某一部分形状表示得更完整时，可以画出虚线
⑵ 依据零件的形状特点选择主视图 ⑶ 确定若干基本视图表示零件的主要结构 ⑷ 适当增加一些辅助视图、或将已确定视图作一些
修改，以表示其余结构 ⑸ 检查、分析，调整、修改。着重检查：
① 表达是否完全 ② 表达是否清楚 ③ 表达是否确切
17
载重汽车的转向器壳体视图方案
转向器装配结构
转向器壳体 结构分解图
11
确定各视图的位置
画各视图的主要轮廓线
12
画各视图的细节
完成零件图
13
二. 零件的视图选择 1．主视图
主视图是零件图中最重要的视图，所以在选择视 图方案时，应首先确定主视图。
主视图可以是视图或剖视图等。 选择主视图的关键问题是将零件如何放置、以及 从哪个方向进行投射。
14
⑴ 放置位置
为便于加工，通常是按零件的加工位置放置。 如轴类和盘类零件，其主要加工过程是在车床上进行的，因此将其轴线水平放置。 对于支架类、箱体类零件，因其加工工序较多，需经不同机床加工，所以按零件的 工作位置放置。
说明零件在制造和检验时应达到的要求，如表面粗糙度、 尺寸公差、形状和位置公差、材料及热处理等 ④ 标题栏
说明零件的名称、材料、数量、图号等
现以轴承座为例说明零件图的内容。
4
一组视图
包括视图、 剖视图、 断面图等， 把零件各 部分形状 表达清楚、 确切
5
完整的尺寸
确定零件 各部分结 构、形状 的大小及 相对位置
(a) 初步视图方案
(b) 调整后视图方案 18
3．几个问题的处理
⑴ 零件内形与外形的表达问题 ——当外形复杂时就以外形为主，当内形复杂时就以剖视为主 ——如果零件的内、外形都较复杂，在同一个视图上投影又基本不重叠 时，可采用局部剖视的形式 ——如果零件的内、外形都较复杂，在同一个视图上的投影又重叠时， 常常是在同一方向上既画剖视图又画外形图，分清内、外形的主、次关 系，将主要的表示在基本视图上，次要的表示在辅助视图上
符号或缩写词 按GB/T 4656.1-2000
表中符号的线宽为h/10 (h为字体高度)
21
好
不好
画出虚线,有利读图
20
9.2. 尺寸标注的基本规定
标注尺寸的符号及缩写词规定如下表
序号 1 2 3 4 5 6 7 8
含义 直径 半经 球直径 球半经 厚度 均布 45°倒角 正方形
符号或缩写词 ⌀ R S⌀ SR t
EQS C
序号 9 10 11 12 13 14 15 16
含义 深度 沉孔或锪平 埋头孔 弧长 斜度 锥度 展开长 型材截面形状
主视图确定后，本着完整、清晰的原则，既便于制 图，又便于看图。
当需要其他视图时，应按下述原则选取： —— 在明确表示物体的前提下，使视图的数量为最少 —— 尽量避免使用虚线表达物体的轮廓及棱线 —— 避免不必要的细节重复
16
确定视图方案的一般步骤：
⑴ 对零件进行结构分析和形体分析，分清主要结构 和次要结构
6
技术要求
说明零件 在制造和 检验时应 达到的要 求，如表 面粗糙度、 尺寸公差、 形状和位 置公差、 材料及热 处理等
7
标题栏
说明零件 的名称、ቤተ መጻሕፍቲ ባይዱ材料、 数量、 图号等
8
轴承座 零件图
9
轴承座零件结构
10
2. 零件图绘制步骤
⑴ 确定视图方案、图幅
• 根据零件的用途、形状特点、工作位置、加工方法等选取主视图和其他视图 • 根据视图数目和零件大小确定适当的绘图比例，选择合适的标准图幅 • 画出图框和标题栏
第九章 零件图
9.1 零件图的内容及画法 9.2 零件的尺寸标注 9.3 零件的视图选择 9.4 技术要求 9.5 零件图的读图
1
9.1 零件图的内容 及画法
2
零件是机器、部件的基本单元，零件的结 构、精度是否合理，直接影响机器或部件的使 用性能和制造成本。
零件图是表示零件结构、大小、及技术要 求的图样。
⑵ 确定各视图的位置
• 画出各视图的中心线、轴线、基准线，确定各视图的位置，注意在各视图之 间留有适当的间隔以标注尺寸等之用
⑶ 画各视图的轮廓线
• 由主视图开始画各视图的主要轮廓线，注意各视图间的投影对应关系
⑷ 画各视图上的细节
• 画螺纹孔、销孔、倒角、圆角、槽等
⑸ 完成轮廓线、并进行标注
• 仔细检查后，描粗并画剖面线 • 画出全部尺寸线，注写尺寸数字（包括公差） • 标注表面粗糙度符号及形位公差 • 填写技术要求和标题栏 • 检查无误后，在标题栏内签字
⑵ 投射方向
表示零件信息量最多的那个视图应作为主视图。 对于轴类和盘类零件，主视图的投射方向一般应垂直于其轴线； 对于支架类、箱体类零件，反映零件的功能结构和形体特点最多、最明显的那个方 向作为主视图的投射方向。例如箱体主视图方案：图a优于图b。
B
A
(a)
(b)
15
2．视图方案
主视图一般选择反映物体信息量最多的那个视图， 通常是物体的工作位置或加工位置或安装位置。
