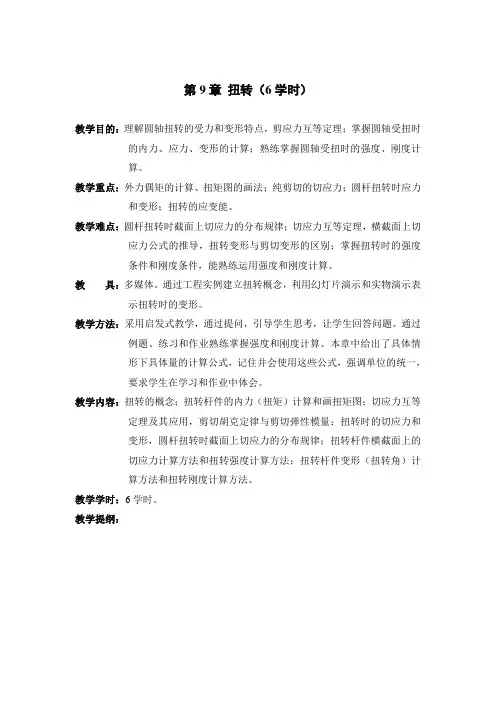

第9章扭转（6学时）教学目的：理解圆轴扭转的受力和变形特点，剪应力互等定理；掌握圆轴受扭时的内力、应力、变形的计算；熟练掌握圆轴受扭时的强度、刚度计算。
教学重点：外力偶矩的计算、扭矩图的画法；纯剪切的切应力；圆杆扭转时应力和变形；扭转的应变能。
教学难点：圆杆扭转时截面上切应力的分布规律；切应力互等定理，横截面上切应力公式的推导，扭转变形与剪切变形的区别；掌握扭转时的强度条件和刚度条件，能熟练运用强度和刚度计算。
教具：多媒体。
通过工程实例建立扭转概念，利用幻灯片演示和实物演示表示扭转时的变形。
教学方法：采用启发式教学，通过提问，引导学生思考，让学生回答问题。
通过例题、练习和作业熟练掌握强度和刚度计算。
本章中给出了具体情形下具体量的计算公式，记住并会使用这些公式，强调单位的统一，要求学生在学习和作业中体会。
教学内容：扭转的概念；扭转杆件的内力（扭矩）计算和画扭矩图；切应力互等定理及其应用，剪切胡克定律与剪切弹性模量；扭转时的切应力和变形，圆杆扭转时截面上切应力的分布规律；扭转杆件横截面上的切应力计算方法和扭转强度计算方法；扭转杆件变形（扭转角）计算方法和扭转刚度计算方法。
教学学时：6学时。
教学提纲：9.1 引言工程实际中，有很多构件，如车床的光杆、搅拌机轴、汽车传动轴等，都是受扭构件。
还有一些轴类零件，如电动机主轴、水轮机主轴、机床传动轴等，除扭转变形外还有弯曲变形，属于组合变形。
例如，汽车方向盘下的转向轴，攻螺纹用丝锥的锥杆（图9-1）等，其受力特点是：在杆件两端作用大小相等、方向相反、且作用面垂直于杆件轴线的力偶。
在这样一对力偶的作用下，杆件的变形特点是：杆件的任意两个横截面围绕其轴线作相对转动，杆件的这种变形形式称为扭转。
扭转时杆件两个横截面相对转动的角度，称为扭转角，一般用φ表示（图9-2）。
以扭转变形为主的杆件通常称为轴。
截面形状为圆形的轴称为圆轴，圆轴在工程上是常见的一种受扭转的杆件。
图9-1图9-2本章主要讨论圆轴扭转时的应力、变形、强度及刚度计算等问题，同时非圆截面杆进行简单介绍。
工程力学第10章组合变形学习目标(1)了解组合变形的概念及其强度问题的分析方法；(2)掌握斜弯曲、拉伸(压缩)与弯曲和偏心压缩的应力及强度计算。
10.1 组合变形的概念例如，烟囱的变形，除自重W引起的轴向压缩外，还有水平风力引起的弯曲变形，同时产生两种基本变形，如图10-1(a)所示。
又如图10-1(b)所示，设有吊车的厂房柱子，作用在柱子牛腿上的荷载F，它们合力的作用线偏离柱子轴线，平移到轴线后同时附加力偶。
此时，柱子既产生压缩变形又产生弯曲变形。
再如图10-1(c)所示的曲拐轴，在力F作用下，AB 段同时产生弯曲变形和扭转变形。
10.1 组合变形的概念图10-110.1 组合变形的概念上述这些构件的变形，都是两种或两种以上的基本变形的组合，称为组合变形。
研究组合变形问题依据的是叠加原理，进行强度计算的步骤如下：(1)将所作用的荷载分解或简化为几个只引起一种基本变形的荷载分量。
(2)分别计算各个荷载分量所引起的应力。
(3)根据叠加原理，将所求得的应力相应叠加，即得到原来荷载共同作用下构件所产生的应力。
(4)判断危险点的位置，建立强度条件。
10.2例如图10-2(a)所示的横截面为矩形的悬臂梁，外力F作用在梁的对称平面内，此类弯曲称为平面弯曲。
斜弯曲与平面弯曲不同，如图10-2(b)所示同样的矩形截面梁，外力F的作用线通过横截面的形心而不与截面的对称轴重合，此梁弯曲后的挠曲线不再位于梁的纵向对称面内，这类弯曲称为斜弯曲。
斜弯曲是两个平面弯曲的组合，本节将讨论斜弯曲时的正应力及其强度计算。
10.2图10-210.210.2.1 正应力计算斜弯曲时，梁的横截面上同时存在正应力和切应力，但因切应力值很小，一般不予考虑。
下面结合图10-3（a）所示的矩形截面梁说明斜弯曲时正应力的计算方法。
图10-310.2.1 正应力计算10.2.1.1 外力的分解由图10-3(a)可知：10.2.1.2 内力的计算如图10-3(b)所示，距右端为a 的横截面上由F y 、F z 引起的弯曲矩分别是：10.2 10.2.1 正应力计算10.2.1.3 应力的计算由M z 和M y (即F y 和F z )在该截面引起K 点的正应力分别为：F y 和F z 共同作用下K 点的正应力为：10.210-110.210.2.1 正应力计算10.2.1.3 应力的计算通过以上分析过程，我们可以将组合变形问题计算的思路归纳为“先分后合”，具体如下：10.210.2.2 正应力强度条件同平面弯曲一样，斜弯曲梁的正应力强度条件仍为：10-2即危险截面上危险点的最大正应力不能超过材料的许用应力［σ］。
