漩流降噪特殊单立管排水系统的应用Application of Swirling Flow Noise Reduction Special Single Riser Drainage System ■ 蓝阿坤 ■Lan Akun[摘 要] 漩流降噪特殊管件是漩流降噪特殊单立管排水系统的技术核心，该系统具有消音降噪，排水能力超强，绿色环保，节能、降耗等特点。

[关键词] 漩流降噪 特殊配件 单立管排水系统 设计应用[Abstract] Swirling noise reduction special fittings is swirling noise reduction special core technology of single stack draina- ge system, the system has characteristics like deadened the no- ise reduction，strong ability of drainage, green environmental protection, energy saving, energy saving and so on.[Keywords] swirling noise reduction, special parts, single sta- ck drainage system, design and Application前言特殊单立管系统技术起源于欧洲、欧美和日本，应用将近三、四十年。

单立管排水系统在日本被广泛应用于高层住宅楼、宾馆、医院等各种场所，使用情况良好。

特殊单立管系统因节省材料、排水流量大等各项优势，弥补了普通单立管和普通双立管各自的缺点。

近年来，建筑特殊单立管排水技术得到了较快的发展，漩流降噪特殊单立管排水系统就是其中之一。

漩流降噪特殊单立管排水系统采用内部结构独特的硬聚氯乙烯(PVC—U)漩流降噪特殊管件，使立管水流和横支管汇入水流快速形成立管附壁漩流，有效消除水舌现象，减缓立管水流速度，改善系统水力工况，降低立管的压力波动和水流噪声，增大立管排水能力，节约管材，减少立管占用面积，且便于施工，经国内工程实际应用，效果良好。

单立管排水系统的类型及特点随着技术的发展，单立管排水系统成为了建筑区内污水排出系统的重要管件之一，其主要特点在于：管道内的流量较大；在使用时安装方便，占用空间较少，并且相对节省了使用材料。

在单立管中的苏维脱单立管和AD 型特殊单立管，这两种管型适用性较强，因此适用范围较广。

1、苏维脱单立管排水系统在苏维脱单立管排水系统的使用中，采用气水混合产生的配件，在管道中的上部使用苏维托特制的配件，在下部使用泄压管道装置。

泄压管的使用是为了将正压区中的压力释放到负压区中，使两个区间的压力保持平衡，保证捧起水管道的整体稳定。

在进行排水的过程中利用到了混合器原理和放气器原理。

其主要特点是：利用挡板使得水流进入立管中，同时保证立管中存在气流，为整个系统提供压力所需要的流动空气，使气压的变化值保持在最小值。

经过的水流在立管内向下流通，在经过偏置管时会减小水流的速度，同时水流的方向也随之改变，水体分离，由于空气的涌入便形成了气水混合物，其下降速度较慢、比重和吸力较小，有效的减少了在下降过程中因重力原因产生的负压。

放气器的原理是：管道内的水流在重力的作用下下落，在下落的过程中与隔离空气室中的偏置管相撞击，在此过程中，水流中的空气就得到了释放，在释放气体后的水流体积减小，就能够顺利进入水平管道空间内，管道中的反压力得到了有力的减少。

2、AD 型特殊单立管AD 型特殊单立管是排水系统中较先进的一种，其主要特点在于在接头中采用铸铁件，并在配件内进行导流浆片的设置，水流在经过管道时呈连续螺旋状。

螺旋水流在经过导流浆片时被加大了压力，有效地解决了管道中产生的水舌现象。

在立管中的水进入横管时，在接头处的停留减缓了水速，产生的重力流的压力得到了有效的减少，阻止了水跃现象的产生，使得排水的过程更加顺畅。

3、旋流降噪特殊单立管排水系统\在旋流降噪特殊单立管排水系统的使用中，如果排水量的要求在6 L/S 以下，就要使用CH-1 型的旋流降噪特殊单立管排水系统。

浅谈特殊单立管排水系统与双立管排水系统周学林摘要：在在中国城市化的进程之中由于人们对建筑布局及生活品质的要求越来越高，特殊单立管排水系统凭借其众多的优势在建筑中的应用越来越广泛，鉴于实际工程中相对不发达地区多层及高层建筑中仍主要采用传统的双立管排水系统，对于特殊单立管系统没有足够多的认识，本文将对双立管排水系统和特殊单立管排水系统进行简单对比。

关键词：特殊单立管排水系统；双立管排水系统；原理及性能1 组成及工作原理双立管排水系统主要由排水立管、横支管、通气立管及普通管道配件组成，通过具有一定坡度的横管将污水排入排水立管之中，然后由排水系统底部的排出管排入污水处理系统进而排入市政污水管网。

由于在排水过程中管道内会产生正压或者负压，通气立管的主要作用便是平衡排水系统中的气压，防止排水形成的负压破坏水封；防止排水形成的正压造成系统底部排水横管中污水倒灌，同时将停留在系统中的有毒有害气体排出室外。

特殊单立管排水系统设伸顶通气，与普通单立管排水系统相比，根据所采用的管件或则立管的不同主要分为管件特殊排水立管普通型、管件普通排水立管特殊型、管件特殊排水立管特殊型。

其中特殊管件主要包括与楼层排水横管道连接用的上部特殊管件（旋流器、苏维托等），与排水系统底部排出横管连接用的下部特殊管件（变径弯头、变断面弯头等），特殊管材主要有加强型内螺旋管、中空壁消音排水管等。

特殊单立管排水系统通过特殊管件以及立管的作用从而达到消除水舌、减缓水流速度、形成旋流、气水分离、消能、缓解壅水、稳定管内气压、降低排水噪音等功能，从而满足所需的排水要求。

2 特点及适用范围双立管排水系统作为传统的排水系统，前人在长期的施工过程中总结了许多的施工、维修经验并形成多种施工工艺、技术规程，该系统具有排水流量大、噪音小、系统安全性高等特点，但同时双立管排水系统需要更大的安装空间，安装工作相对而言更为复杂，同时后期的维修工作相对困难等问题，总体适用于大多数高层建筑。

河南建材2020年第7期关于高层住宅特殊单立管排水系统施工质量控制分析叶宽怀厦门天地置业有限公司（361000）摘要:随着城市化进程的加快，高层住宅建筑越来越多，排水问题成为影响高层住宅建筑质量的重要因素之一。

特殊单立管排水系统的应用可以显著提升高层住宅排水系统的安全可靠程度，可以节省安装面积。

文章首先对高层住宅排水现状、特殊单立管排水系统的应用优势进行分析和总结，然后结合工程案例对高层住宅特殊单立管排水系统应用进行研究，对高层住宅特殊单立管排水系统施工质量控制进行探讨。

关键词:高层住宅；单立管排水系统；施工；质量控制0前言特殊单立管排水系统是近些年应用比较广泛的一种排水系统,大多应用在高层建筑物,如高层公寓、高层住宅、医院等。

特殊单立管排水系统具有占用空间少、节省管材及排水能力强等诸多优点,因此大有取代常规双立管排水系统的趋势。

文章结合福建省厦门市金林湾花园高层住宅排水系统的应用实例,对有关高层住宅特殊单立管排水系统施工质量控制进行研究和探讨。

1高层住宅排水现状近些年,我国高层住宅建筑越来越多,而且新建建筑高度也有不断增长的趋势。

高层建筑的结构造型非常特殊,涉及到的用户较多,因此排水系统的选择会对建筑使用舒适程度产生一定程度的影响。

高层住宅建筑的排水系统按照管道的布置特征进行划分,包括双立管排水系统和特殊单立管排水系统。

其中双立管排水系统是常规做法,技术较为成熟。

特殊单立管排水系统是由一根立管承担排水和通气等多种功能,目前也已广泛应用。

2特殊单立管排水系统的应用优势特殊单立管排水系统中水流量变大,立管中水流状态也会产生变化,具有非常高的排水性能,而且还可以避免产生水跃及水舌情况。

特殊单立管排水系统的应用在一定程度上节省了安装面积,和常规排水立管布置形式相比,可以节省60%安装面积。

特殊单立管排水系统的应用可适当降低噪声污染,水流工况也得以改进,排水能力大,不易堵塞。

综合对比了排水立管各种水流状态,在特殊单立管排水系统设计和应用过程中一般选择水膜流方式,可防止地漏水封的破坏,具有一定的安全可靠性[1]。

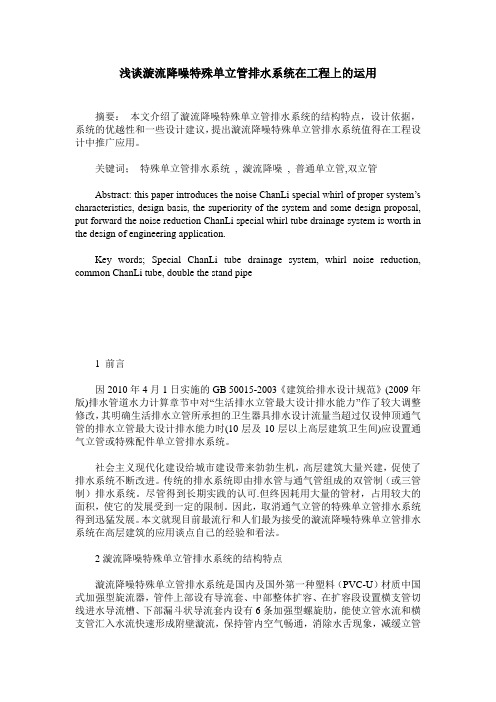

浅谈漩流降噪特殊单立管排水系统在工程上的运用摘要：本文介绍了漩流降噪特殊单立管排水系统的结构特点，设计依据，系统的优越性和一些设计建议，提出漩流降噪特殊单立管排水系统值得在工程设计中推广应用。

关键词；特殊单立管排水系统, 漩流降噪, 普通单立管,双立管Abstract: this paper introduces the noise ChanLi special whirl of proper system’s characteristics, design basis, the superiority of the system and some design proposal, put forward the noise reduction ChanLi special whirl tube drainage system is worth in the design of engineering application.Key words; Special ChanLi tube drainage system, whirl noise reduction, common ChanLi tube, double the stand pipe1 前言因2010年4月1日实施的GB 50015-2003《建筑给排水设计规范》(2009年版)排水管道水力计算章节中对“生活排水立管最大设计排水能力”作了较大调整修改，其明确生活排水立管所承担的卫生器具排水设计流量当超过仅设伸顶通气管的排水立管最大设计排水能力时(10层及10层以上高层建筑卫生间)应设置通气立管或特殊配件单立管排水系统。

社会主义现代化建设给城市建设带来勃勃生机，高层建筑大量兴建，促使了排水系统不断改进。

传统的排水系统即由排水管与通气管组成的双管制（或三管制）排水系统。

尽管得到长期实践的认可.但终因耗用大量的管材，占用较大的面积，使它的发展受到一定的限制。

漩流降噪特殊单立管排水系统推广分析经初步了解，特殊单立管排水系统共分三大类，即苏维托（混合器）单立管排水系统、旋流器单立管排水系统、内螺旋管单立管排水系统。

这三大类中还分别包括了许多小类型，但总的来看，可分为三种情况：一，管件特殊、排水立管管材普通；二，管件及排水立管管材均特殊；三，管件普通，排水立管管材特殊。

依照现行《建筑给水排水设计规范》GB50015-2003（2009年版），各种系统的立管最大设计排水能力见下表：但按照《漩流降噪特殊单立管排水系统技术规程》，其最大排水能力如下：同时，《漩流降噪特殊单立管排水系统技术规程》中还规定：经查阅《漩流降噪特殊单立管排水系统在高层居住建筑中的应用》（摘自《给水排水》），得知在青岛黄岛某高层住宅项目中，33层的居住建筑采用了GH-Ⅱ型漩流降噪特殊单立管排水系统。

其设计依据为《漩流降噪特殊单立管排水系统技术规程》。

该规程内规定的漩流降噪特殊单立管排水系统最大排水能力达10.0L/s（经查相关资料，有权威专家指出现行规范对漩流降噪特殊单立管排水系统的排水能力值规定偏小，故建议采用《漩流降噪特殊单立管排水系统技术规程》的规定值。

）。

最新研究发现，立管排水能力会随着高度的增加而减小，15层及以下，折减系数为1.0；16—30层折减系数为0.9；31—45层折减系数为0.81；46—60层折减系数为0.729，以此类推。

依照上述技术参数，假设每个卫生间配置浴盆、洗脸盆、大便器、洗衣机各一个，采用污废水合流系统，计算出如下结果：各系统适用的范围造价方面，根据住宅项预算比较，漩流降噪特殊单立管排水系统每米造价73.5元，采用传统双立管排水系统每米造价100.8元，单立管系统较双立管系统每米造价节省27.3元。

整个项目室内排水系统节省造价约22.468855万元。

综合以上因素，建议按照本文推荐的参数推广漩流降噪特殊单立管排水系统。

浅谈建筑特殊单立管排水系统摘要：介绍了特殊单立管排水系统的发展由来及原理，罗列了特殊单立管排水系统相关设计及施工要点，并对特殊单立管排水系统的发展进行了展望。

关键词：建筑特殊单立管排水系统加强型旋流器特殊单立管排水系统引言随着我国城市化进程加速，建筑从单层向多层、高层发展，排水立管的三个现象成为建筑排水系统主要关注的问题：（1）排水横支管与排水立管连接处的水舌现象，堵塞了立管气流的上升通道；（2）排水立管底部的弯头处的水跃和壅水现象，阻碍了横干管的气流通道；（3）立管水流所占面积大于立管横截面积的1/3~1/4时形成的水塞现象，堵塞了气流的上升通道。

应对这三种问题较多采用的是增设专用通气管，也即采用双立管排水系统。

随着苏维托特殊单立管排水系统的问世，特殊单立管排水系统于20世纪70年代末期开始传入我国并逐步得到推广应用，发展出各种特殊管件的加强型旋流器特殊单立管排水系统。

一、建筑特殊单立管排水系统分类及原理建筑特殊单立管排水系统可按材质、管件和管材、管件和管材名称及企业冠名等方式分类。

按材质可分为以下三类：塑料材质特殊单立管排水系统；铸铁材质特殊单立管排水系统；复合材质特殊单立管排水系统。

按管件和管材组合可分为以下三类：管件特殊单立管排水系统；管材特殊单立管排水系统；管件与管材均为特殊单立管排水系统。

按管件和管材名称可分为以下四类：苏维托特殊单立管排水系统；加强型旋流器特殊单立管排水系统；内螺旋管特殊单立管排水系统;中空壁内螺旋管特殊单立管排水系统。

按企业冠名可分以下几类：漩流降噪特殊单立管排水系统；集合管型特殊单立管排水系统；AD/CHT/GY/WAB/SUNS/XTN/HPS/CJW/RBS型特殊单立管排水系统等。

特殊单立管排水系统主要基于分流理论和旋流理论两大理论。

分流分为挡板分流、内管分流和改向分流三种，主要着眼于解决立管水流与横支管水流的相互千扰问题；旋流分为管件旋流分流和管材旋流，主要着眼于立管中水流与气流的相互干扰问题。

特殊单立管排水系统（Special standpipe drainagesystem）特殊单立管排水系统(Special standpipe drainage system)I. system overviewThe special single riser drainage system (special single stack drainage system) - vertical drainage pipe fittings, respectively using special special pipes or special fittings, and special pipe single vertical tube drainage system. The main categories include the following categories:1), Suwito singlestack systems (sovent single stack drainage system) - the upper special fittings Suwito special singlestack systems,referred to as Suwito system.2) hydrocyclone single drainage with system cyclone joint stack -the upper part of the special pipe, the use of cyclones of the special single vertical drainage system, referred to as cyclone system.3), enhanced cyclone singlestack systems (strengthening cyclone single stack system) - upper special fittings by strengthening type hydrocyclone special single riser drainage system, referred to as enhanced cyclone system.4), spiral tube singlestack systems (single stack drainage system with spiral ribs) - vertical drainage pipe using rigid polyvinylchloride (PVC-U) spiral tube, upper special fittings using ordinary hydrocyclone (rotary type water inlet pipe) or hollow wall specialsingle riser drainage system. Spiral tube system. There are two systems of internal spiral single stand and hollow screw single stand.Summary: it is a kind of drainage system of building network. Thatis to say, the drainage of the building pipe network is realized by a pipe, and a special pipe fitting is used to realize the drainage and ventilation in a pipe. This is a new process,Because of the advantages of saving material and large drainage flow, the special single riser system makes up for the shortcomings of the ordinary single tube and the ordinary double riser. This is the power of science and technology, and also the necessity of social development. A good system will replace and eliminate backward system, and the prospect of a special single riser system will contribute to the construction of social urbanization.Four 、 Characteristics of special single riser1, single pipe drainage and exhaust. The high-rise building does not need exhaust standpipe, and single pipe realizes exhaust and drainage. A spiral water flow is formed through the inner blades of the pipefittings, and the water pipe is connected with the pipe wall to rotate, decelerate and exhaust, and form hollow exhaust at the same time.2, saving costs and space. Because the exhaust pipe is omitted, the cost of the exhaust pipe and the pipe fittings is saved, and the whole drainage system occupies only one drainpipe space. At the same time, the system has very low noise.3, pressure resistance, earthquake resistance, corrosion resistance. In addition to the unique drainage technology, as well as a good casting and heat treatment process, and strictquality inspection, cast iron parts have better pressure resistance, more suitable for high-rise buildings. Shockproof requirements can reach 30 degrees angle, no leakage and leakage. Both inside and outside surfaces have antirust coating with a thickness of 0.8mm, which has high acid and alkali corrosion resistance.4, slim, light weight, long life. Compared to the conventional drainage system, the pipe diameter is smaller when the same drainage effect is achieved. Because the pipe diameter is small and there is no exhaust pipe, the drainage system is light in weight. Because of the excellent corrosion resistance, the service life of the cast iron pipeis longer than that of the common cast iron pipe.5, installation and maintenance more simple.Single pipe system installation and maintenance are more simple and convenient, but also saves installation costs and labor costs. The installation can be layered detection, there is no problem of drainage and exhaust pipe installation with pipe system, each system each layer only need to make a mounting hole, and through pressure testing joint layer layer installation, inspection, installation quality assurance system.Five, domestic current situation and products1) and CJW CJW system single stack drainage drainage system. The upper special pipe adopts the special single vertical pipe drainage system of CJS reinforced hydrocyclone, which is developed by Chongqing Changjiang pipeline company.2) and GY GY system single stack drainage drainage system. The upper special pipe adopts the special single vertical pipe drainage system of GY type reinforced hydrocyclone, which is developed by Xushui Xinghua company.3) vortex reinforced (CHT) CHT system single stack drainage system. Special single pipe drainage system with CHT vortex joint is used in the upper special pipe fittings, developed by Qingdao Jiahong company.4), swirling noise singlestack systems (single stack drainage system with cyclone noise-reducing joint). The upper part of special fittings by the cyclone pipe with plastic pipe joint noise, special singlestack systems development - Zhejiang Guanghua company.5) and WAB WAB system single stack drainage drainage system. The upper part of special fittings using WAB type reinforced type cyclone special singlestack systems development -- Kunming Qunying company.6)、广告型单立管排水系统(AD型特殊单立管排水系统)。

高层住宅特殊单立管排水系统施工质量控制探析摘要：本文根据笔者的经验简述了高层房屋建筑中特殊单立管排水系统的应用，特殊单立管排水系统施工过程中主要问题，提出了施工过程中控制重点，并针对施工不同阶段提出了具体的质量控制措施，为特殊单立管排水施工提供技术保障。

关键词：房屋建筑；特殊单立管排水系统；质量控制一、前言特殊单立管排水系统（special single stack drainage system）是排水立管分别采用特殊管件、特殊管材或同时采用特殊管件、特殊管材的单根立管的排水系统。

简言之特殊单立管排水系统就是采用了特殊管件在一根管道中实现了既排水又通气。

特殊单立管排水系统优点为占用空间少、管材省（与双立管排水系统比，少一根立管）、排水能力强（接近双立管排水系统）。

特殊单立管排水系统分为内螺旋管系统（管材特殊）；苏维托系统、旋流器系统（管件特殊）。

也有管材特殊和管件特殊的特殊单立管排水系统。

特殊单立管排水系统对今后房建工程排水系统施工影响深远，普通排水铸铁管在塑料管推广过程中有可能出局，普通单立管排水系统有可能会被特殊单立管排水系统取代，双立管排水系统有可能会被特殊单立管排水系统局部取代。

二、特殊单立管排水系统施工前期的质量控制特殊单立管排水系统采用特殊管件、特殊管材组成，在施工前期质量控制中要做好如下几个方面：2.1图纸审查方面:①设计图纸是否符合国家现行的设计规范和当地技术、经济政策及有关规定;②设计图纸是否满足建设单位的使用功能;③设计是否符合施工技术装备条件，如需要特殊技术措施时，技术上有无困难，能否保证施工安全;④图纸上尺寸、坐标、标高及管线交叉连接是否相符，器具安装基础、空间是否合适;⑤核实主要排水设备、材料管材、管件的使用规格和要求;⑥各专业间应协调会审，及时解决专业间的错、碰、漏等问题，重点解决好与土建专业的协调，做好土建预留洞和预埋管的技术交底工作。

2.2编写切实可行的施工组织设计施工组织设计是指导施工的纲领性文件，其编制内容主要包括6个方面:①工程概况；把建筑形式、层高、结构做法交待清楚;②编制依据；必须是现行有效的施工合同、施工图纸、图册、施工验收规范、检验评定标准、地方法规要求、劳动定额等;③施工准备；主要包括技术准备、物资准备、施工现场准备和施工人员的准备;④施工技术方案按照相应施工及验收规范的要求，说明所采用的管材及附件、连接及敷设方式、防腐保温要求、工艺流程、质量标准、允许偏差、冲洗、通球、测试测量要求及步骤等;⑤施工进度计划；按照本专业施工所需的条件和工序搭接要求、阶段性工期要求及总工期要求进行安排，做到工序搭接合理、以排水工程师为核心的组织体系，确定所监管项目行之有效的技术措施、组织措施，保证工程质量、提高生产效率、缩短工期，绘制施工进度计划表;⑥施工技术措施；包括质保措施、成品保护措施、降低成本措施、安全措施、文明施工措施等。
