四、排水系统的组成7－2 排水管材及附件一、常用排水管材生活污水管道一般采用排水铸铁管或硬聚氯乙烯管；当管径小于50时，可采用钢管；生活污水埋地管道可采用带釉的陶土管。

1、排水铸铁管管材耐腐蚀性能强，直管长度一般为1.0~1.5m。

其连接方式为承插连接，常用的接口材料有普通水泥接口、石棉水泥接口、膨胀水泥接口等。

在高层建筑中，有抗震要求地区的建筑物排水管道应采用柔性接口。

淘汰砂模铸造铸铁排水管用于室内排水管道，推广UPVC和符合《排水用柔性接口铸铁管及管件》（GB/T12772-1999）的柔性接口机制铸铁排水管。

2、塑料管硬聚氯乙烯管（UPVC）、聚丙烯管（PP）、聚丁烯管（PB）和工程塑料管（ABS）排水塑料管道连接方法：粘接、橡胶圈连接、螺纹连接。

应用排水塑料管时，应注意的问题：1、污水连续排放时，水温不大于40℃，瞬时排放温度不大于60℃。

2、受环境温度和污水温度变化而引起长度伸缩，为了消除管道受温度影响而产生的胀缩，通常采用设伸缩节的方法。

二、排水管道附件1、存水弯（水封管）存水弯是设置在卫生器具排水支管上及生产污（废）水受水器泄水口下方的排水附件。

其构造有S型和P型两种。

在弯曲段内存有50~100㎜高度的水柱，称作水封，其作用是阻隔排水管道内的气体通过卫生器具进入建筑内而污染环境。

存水弯的最小水封高度不得小于50㎜。

当卫生器具的构造已有存水弯时，在排水口以下可不设存水弯。

2、检查口与清扫口检查口是一个带盖板的开口短管，安装高度从地面至检查口中心为1.0m。

清扫口一般设在排水横管上，清扫口顶与地面相平。

横管始端的清扫口与管道垂直的墙面距离不得小于0.15m。

埋地管道上的检查口应设在检查井内，检查井直径不得小于0.7m。

3、通气帽在通气管顶端应设通气帽，以防止杂物进入管内。

甲型通气帽采用20号铁丝编绕成螺旋形网罩，可用于气候较暖和的地区；乙型通气帽采用镀锌铁皮制成，适用于冬季室外温度低于－12℃的地区，它可避免因潮气结冰霜封闭网罩而堵塞通气口的现象发生。

-*给水排水管道敷设规范及要求（整理的很全面）1给水管道的敷设及管材室内给水管道的敷设、布置应严格按照建筑给排水设计规范（G B-50015-2003 ）的要求进行，建筑室内管道布置和敷设原则如下：（1）室内生活给水管道宜布置成枝状管网，单向供水。

（2）室内给水管道不应穿越变配电房、电梯机房、通信机房、大中型计算机房、计算机网络中心、音像库房等遇水会损坏设备和引发事故的房间，并应避免在生产设备上方通过。

室内给水管道的布置，不得妨碍生产操作、交通运输和建筑物的使用。

（3）室内给水管道不得布置在遇水会引起燃烧、爆炸的原料、产品和设备的上面。

（4）埋地敷设的给水管应避免布置在可能受重物压坏处。

管道不得穿越生产设备基础，在特殊情况下必须穿越时，应采取有效的保护措施。

（5）给水管道不得敷设在烟道、风道、电梯井内、排水沟内。

给水管道不宜穿越橱窗、壁柜、给水管道不得穿过大便槽和小便槽，且立管离大、小便槽端部不得小于 0.5m 。

（6）给水管道不宜穿越伸缩缝、沉降缝、变形缝。

如必须穿越时，应设置补偿管道伸缩和剪切变形的装置。

（7）塑料给水管道在室内宜暗设。

明设时立管应布置在不易受撞击处，如不能避免时，应在管外加保护措施。

塑料给水管道不得与水加热器或热水炉直接连接，应有不小于0.4m 的金属管段过渡。

（8）室内给水管道上的各种阀门，宜装设在便于检修和便于操作的位置。

（9）建筑物内埋地敷设的生活给水管与排水管之间的最小净距，平行埋设时不应小于 0.5m ；交叉埋设时不应小于 0.15m ，且给水管道应在排水管的上面。

（10）给水管的伸缩补偿装置，应按直线长度、管材的线膨胀系数、环境温度和管内水温的变化、管道节点的允许位移量等因素经计算确定。

应尽量利用管道自身的折角补偿温度变形。

（11）当给水管道结露会影响环境，引起装饰、物品等受损害时，给水管道应作防结露保冷层，防结露保冷层的计算和构造，按现行的《设备及管道保冷技术通则》执行。

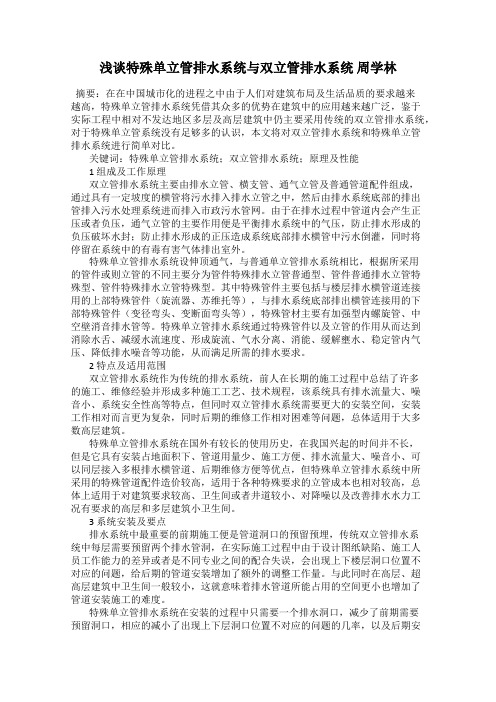

浅谈特殊单立管排水系统与双立管排水系统周学林摘要：在在中国城市化的进程之中由于人们对建筑布局及生活品质的要求越来越高，特殊单立管排水系统凭借其众多的优势在建筑中的应用越来越广泛，鉴于实际工程中相对不发达地区多层及高层建筑中仍主要采用传统的双立管排水系统，对于特殊单立管系统没有足够多的认识，本文将对双立管排水系统和特殊单立管排水系统进行简单对比。

关键词：特殊单立管排水系统；双立管排水系统；原理及性能1 组成及工作原理双立管排水系统主要由排水立管、横支管、通气立管及普通管道配件组成，通过具有一定坡度的横管将污水排入排水立管之中，然后由排水系统底部的排出管排入污水处理系统进而排入市政污水管网。

由于在排水过程中管道内会产生正压或者负压，通气立管的主要作用便是平衡排水系统中的气压，防止排水形成的负压破坏水封；防止排水形成的正压造成系统底部排水横管中污水倒灌，同时将停留在系统中的有毒有害气体排出室外。

特殊单立管排水系统设伸顶通气，与普通单立管排水系统相比，根据所采用的管件或则立管的不同主要分为管件特殊排水立管普通型、管件普通排水立管特殊型、管件特殊排水立管特殊型。

其中特殊管件主要包括与楼层排水横管道连接用的上部特殊管件（旋流器、苏维托等），与排水系统底部排出横管连接用的下部特殊管件（变径弯头、变断面弯头等），特殊管材主要有加强型内螺旋管、中空壁消音排水管等。

特殊单立管排水系统通过特殊管件以及立管的作用从而达到消除水舌、减缓水流速度、形成旋流、气水分离、消能、缓解壅水、稳定管内气压、降低排水噪音等功能，从而满足所需的排水要求。

2 特点及适用范围双立管排水系统作为传统的排水系统，前人在长期的施工过程中总结了许多的施工、维修经验并形成多种施工工艺、技术规程，该系统具有排水流量大、噪音小、系统安全性高等特点，但同时双立管排水系统需要更大的安装空间，安装工作相对而言更为复杂，同时后期的维修工作相对困难等问题，总体适用于大多数高层建筑。

CHT旋流加强型特殊管件单立管排水系统施工工法CHT旋流加强型特殊管件单立管排水系统施工工法一、前言CHT旋流加强型特殊管件单立管排水系统施工工法是一种用于建筑物排水系统的新型施工工法。

其特点是采用旋流加强型特殊管件，利用旋流原理充分提高排水能力，使排水系统更加高效稳定。

本文将介绍该工法的工艺原理、施工工艺和质量控制等关键信息，以及经济技术分析和工程实例。

二、工法特点1. 提高排水能力：通过采用旋流加强型特殊管件，能够提高排水速度和排水能力，有效避免管道堵塞。

2. 降低施工难度：采用单立管排水系统，减少了管道的数量和长度，简化了施工难度。

3. 节约空间：由于采用单立管排水系统，可以节约建筑物内部空间，提高使用效率。

4. 环保安全：旋流加强型特殊管件采用优质材料制造，无毒无味，使用安全可靠，符合环保要求。

三、适应范围CHT旋流加强型特殊管件单立管排水系统适用于各类建筑物的排水系统，尤其适用于高层建筑和大型商业综合体等需要排水能力较高的场所。

四、工艺原理CHT旋流加强型特殊管件单立管排水系统的工艺原理基于旋流原理。

通过旋流加强型特殊管件的设计和布置，使得排水水流在管道内形成旋涡流动，提高排水速度和排水能力。

同时，对施工工法与实际工程之间的联系和采取的技术措施进行分析和解释，确保工法的理论依据和实际应用的有效性。

五、施工工艺1. 布置管道：根据设计要求，确定管道布置方案，确定管道走向和位置。

2. 安装旋流加强型特殊管件：根据设计要求和工艺规范，安装旋流加强型特殊管件，确保其位置准确，并进行严密连接。

3. 连接管道：将各个管件连接起来，保证连接处严密无漏水。

4. 固定管道：使用适当的固定设备将管道牢固固定。

5. 完善配管：进行必要的配管工作，如接入下水道、接入雨水收集系统等。

6. 进行试验：按照规范要求，进行压力测试和密封性检测，确保施工质量达到设计要求。

六、劳动组织根据施工需要，合理组织劳动力，确保施工进度和质量。

概述高层建筑给排水系统为了适应和推动高层建筑的发展，必须不断改进和提高给排水的技术水平。

文章从笔者的实践工作经验出发，结合相关规范的规定，从给水系统设计、排水系统设计，以及给排水设计中的环保节能三个方面探讨了高层建筑给排水的设计要点，以确保维持良好工况，满足建筑物的使用功能。

一、高层建筑工程给排水设计概述给排水是城市给水系统、排水系统和建筑给排水的简称。

高层建筑可节约城市用地，缩短公用设施和市政管网的开发周期，从而减少市政投资，加快城市建设。

高层建筑的实用功能也更强，但是同时也对给排水设计提出了更高的要求。

高层建筑给排水设计的主要特点有：竖向分区多;设备的使用人数多，一旦发生给水或者排水问题影响面更大;动力设备多;火灾隐患大;高层建筑的排水量大，管道长，管道中压力波动大。

尽管当前的高层给排水技术总体上呈现出日渐成熟的趋势，但也存在许多待解决的问题，目前比较普遍的问题有：（l）新型减压、稳压设备的研制与应用;（2）安全可靠经济实用运行管理方便的供水技术的研究与推广应用;（4）高层建筑消防与自动控制技术;（3）低成本高效能新型管道材料的開发与应用;（5）提高排水系统过水能力，稳定排水系统压力的技术措施。

二、高层建筑给水系统的设计要点首先是水压的确定。

给水系统由取水构筑物、净水构筑物、输配水管网三部分组成，其任务主要是从水源取水，进行净化，然后通过管道管网输送到用户。

为保证供水量必须控制好管网的水压，既不能太高，也不能太低。

太高会造成材料的浪费，太低又不能保证供水。

给水水压的确走应根据城镇的布局、地形条件和用户情况等因素确定。

对居民来说，生活饮用水管网上的最小水压（地面以上），根据《给水设计规范》按建筑层数来确定，一层为10m，层为12m，二层以上每增高一层增加4m。

其次是合理划分给水系统竖分区。

就目前我国城市给水状况而言，水压一般只能满足建筑6层以内的生活用水要求，对于高层建筑，城市市政给水管网的水压就不能满足高区部分生活用水的要求，绝大多数采用分区给水方式，因此合理划分生活给水系统竖分区，也是生活变频调速供水设备节能的重要因素，分区内层数较多，则会造成变频设备设计流量加大，在用水量较小的情况下，需开启水泵的负荷增加;另外，由于分区内系统压力较高，入户管设置减压阀的层数增加，耗能也相应变大。

给水建筑給水包括那几部分？生活給水，生产給水，消防給水简述一般给水系统的组成，并绘出直接供水方式和仅设水泵的给水系统示意图。

组成：引入管，水表节点，管道系统，用水设备，附属设备，消防设备，局部水处理设备建筑給水系统所需压力必需能将需要的能量输送到哪些部位？并保证足够的什么？建筑物内最不利点；流出水头室外直埋上水管应在冰冻线以下且不小于多少？給水管道设在寒冷地区不供暖房间内应有什么措施？水箱上用来控制最高水位的是什么？500mm；管道保温；溢流口和溢流管管道小于或等于100mm的镀锌钢管应采用什么样的连接方式？阀门型号为Z944T---1.0的是什么阀门？螺纹连接，法兰连接，焊接，卡箍连接；闸阀給水管道附件是安装在管道及配备上的启闭和调节装置的总称，其非为哪几类？龙头，阀门1．什么是建筑给水系统所需压力，如何计算？答：建筑给水系统所需的压力，必须能将需要的流量输送到建筑物内最不利点的配水龙头或用水设备处，并保证有足够的流出水头。

可按下式计算：H=H1+H2+H3+H4 H1是建筑给水引入管处至最高、最远配水点的几何高度；H2是管内沿程水头损失与局部水头损失之和；H3是水流经水表时所产生的水头损失； H4是最高、最远点所需之流出水头。

2．什么是疏水器，在蒸汽供暖系统中，疏水器的作用是什么？答：疏水器是是分离蒸汽与冷凝水的装置。

阻止蒸汽通过，只允许凝水和不凝气体及时排往凝水管路。

疏水器的作用是自动阻止蒸汽逸漏并迅速地排出用热设备及管道中的凝水，同时能排除系统中积留的空气和其他不凝气体。

1、室内给水管道的布置原则有哪些？答：满足良好的水力条件，确保供水的可靠性，力求经济合理。

保证建筑物的使用功能和生产安全。

保证给水管道的正常使用。

便于管道的安装与维修。

26、管道在衔接时应遵循的两个原则。

答：尽量提高下游管段的起点标高，以达到减小下游管段埋深的目的和尽量避免上有管段产生回水现象，防止上游管段产生淤积。

31、在输管网中，采用环状管网时安全供水的保障是什么？答：①环状管网的输水干管不宜少于两条②可以设储水池（箱）或增设第二水源等安全供水措施16、比较地下水源和地表水源的优缺点。
